本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。
| 通告编号 | LI77.21-P-066997，版本2 |
|---|---|
| 功能组 | 77.21 全景天窗 |
| 日期 | 2018-03-06 |
| 适用范围 | 型号系列 C117，带 ASD（选装装备代码 413），截至车 辆识别号 (VIN) 117N574350 型号系列 X117，带 ASD（选装装备代码 413），截至车 辆识别号 (VIN) 117N627218 型号系列 176，带 ASD（选装装备代码 413），截至车辆 识别号 (VIN) 176J629695 |
一、故障现象与投诉条件
反转过程主要在两个临界位置发生（参见 图 1）：
- 图中位置 360
附件
文件 描述
Bild 1_roof positions_eng.jpg 图 1天窗位置
二、原通告列出的可能原因
三、检查与补救步骤
持续维修适用于生产日期在 2015 年 4 月 5 日之前（及当日）的车辆：
更换左右侧导轨/车顶机械机构，并
- 型号系列 176：A 176 902 25 00（自 DVD07/17 起提供，随 DVD05/17 通过插件 7672 提供）
- C117：A 176 902 25 00（自 DVD12/17 起提供，随 DVD07/17 通过插件 8078 提供，随 DVD09/17 通过插件 8079
提供）
- X117：预计在日历周第 40 周可提供
持续维修适用于生产日期自 2015 年 4 月 6 日起的车辆：
- 型号系列 176：A 176 902 25 00（自 DVD07/17 起提供，随 DVD05/17 通过插件 7672 提供）
- C117：A 176 902 25 00（自 DVD12/17 起提供，随 DVD07/17 通过插件 8078 提供，随 DVD09/17 通过插件 8079
提供）
- X117：预计在日历周第 40 周可提供
四、控制单元与故障代码
障文本
(PSD) (TSSR176)
- -
五、零件、操作与WIS参考
零件信息
零件号 ES1 ES2 名称 数量 提示 EPC
A 176 780 17 00 左侧车顶机械机构 1 X
A 176 780 18 00 右侧车顶机械机构 1 X
A 117 780 13 00 左侧车顶机械机构 1 X
A 117 780 14 00 右侧车顶机械机构 1 X
A 176 902 25 00 SHD ASHD 软件 1 X
操作号与损坏代码
容 时间 损坏代码 提示
77-7002 遮阳帘导轨（两个） 更换 2.1Hrs 8201D T9
WIS参考
置导轨
补救

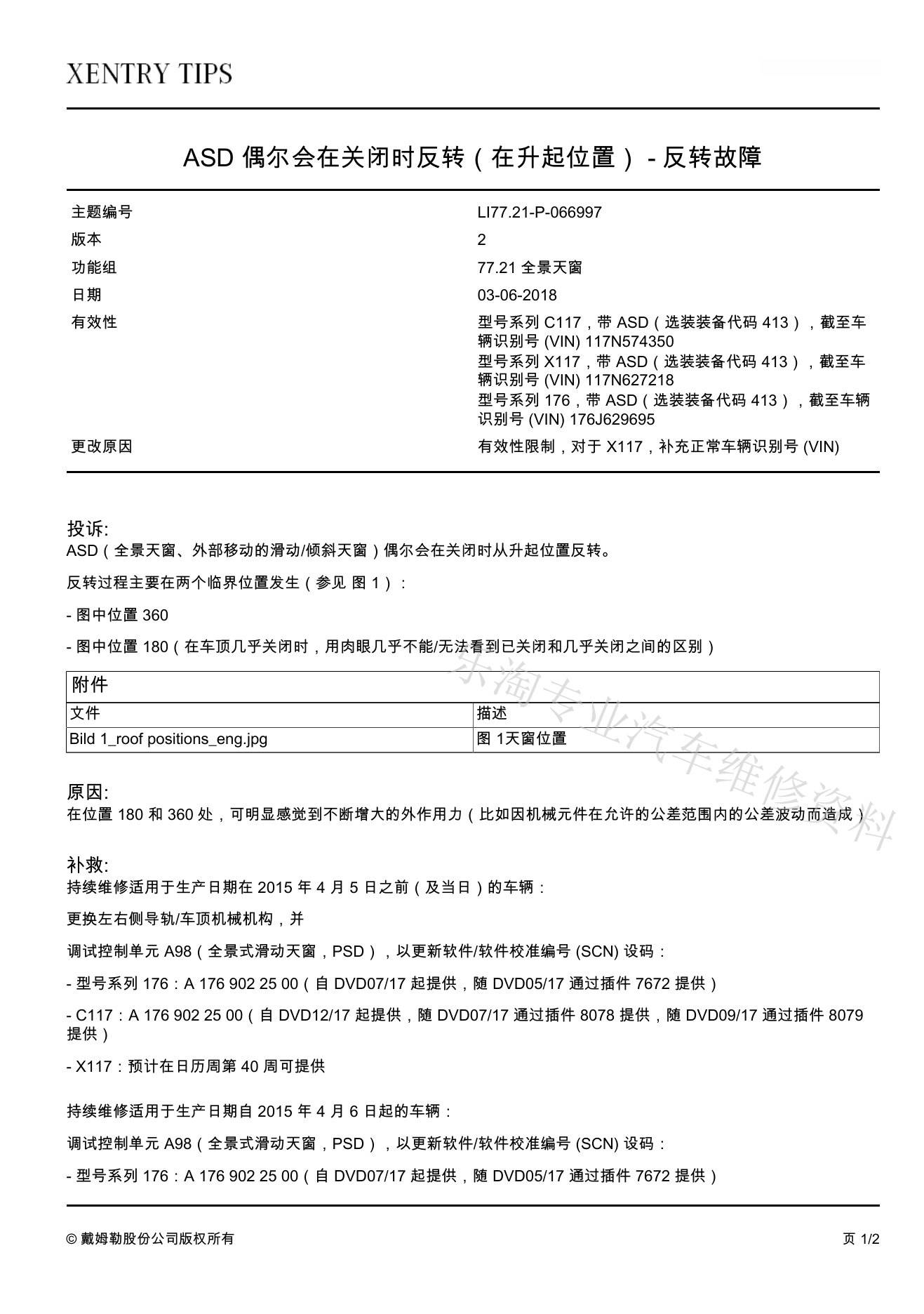

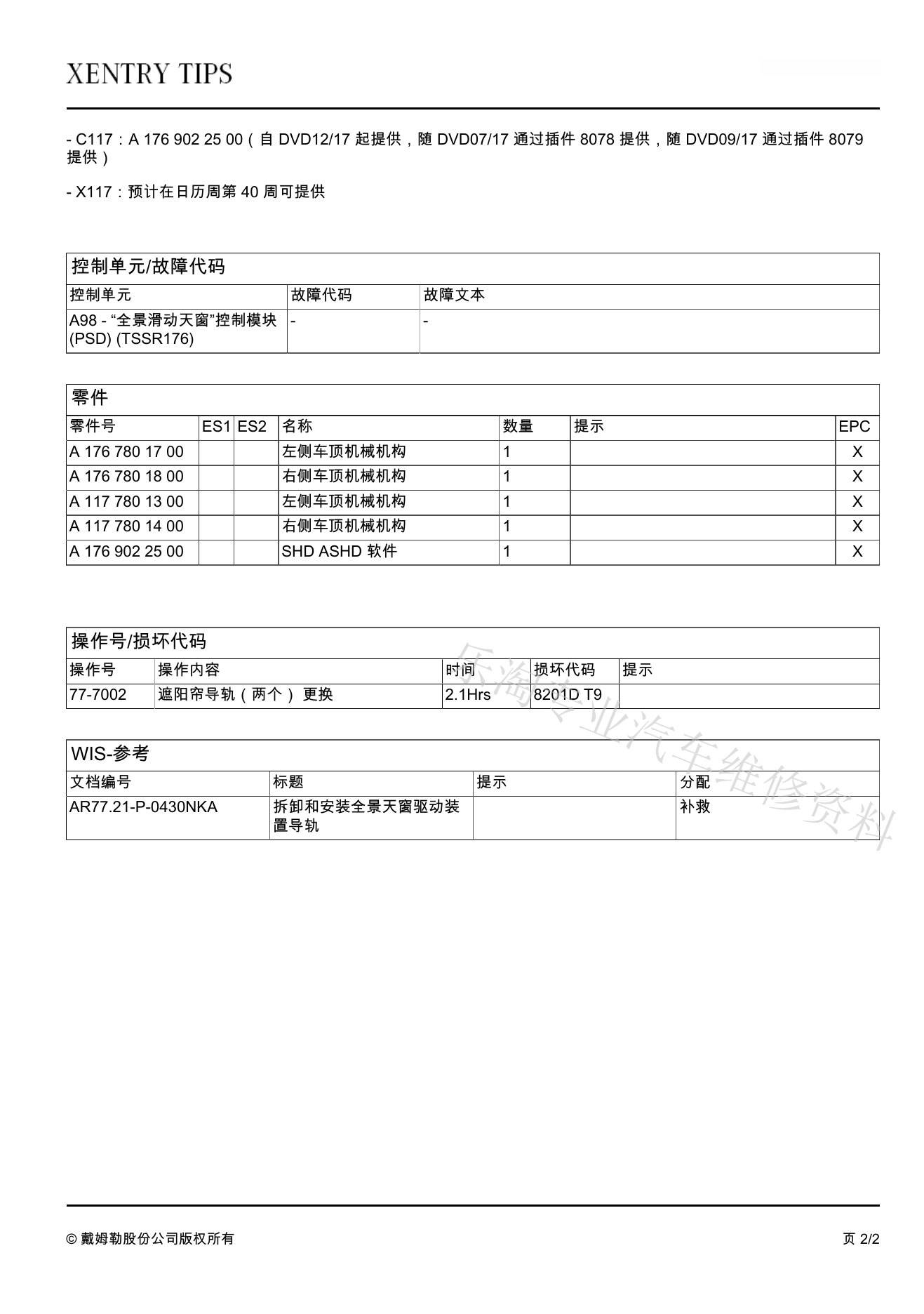

6、原始TIPS通告页面
以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。
7、适用边界
本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
