2024+ 特斯拉 Model 3 左B柱摄像头结构识读：饰板、固定点与校准边界

本页用左B柱摄像头的背面结构图，说明摄像头、外饰板和固定点之间的关系。文章已改为技术培训，不再提供连续拆装流程、软件脚本或“行驶到某一里程即可完成校准”的结论。

一、摄像头与外饰板是不同部件

所引原厂程序将左B柱饰板拆装作为关联作业，而摄像头本体位于饰板背面。因此，下面所见的摄像头螺栓不能当作整块饰板的全部固定点。本图也不展示饰板所有卡扣、线束路径或接口端子定义。

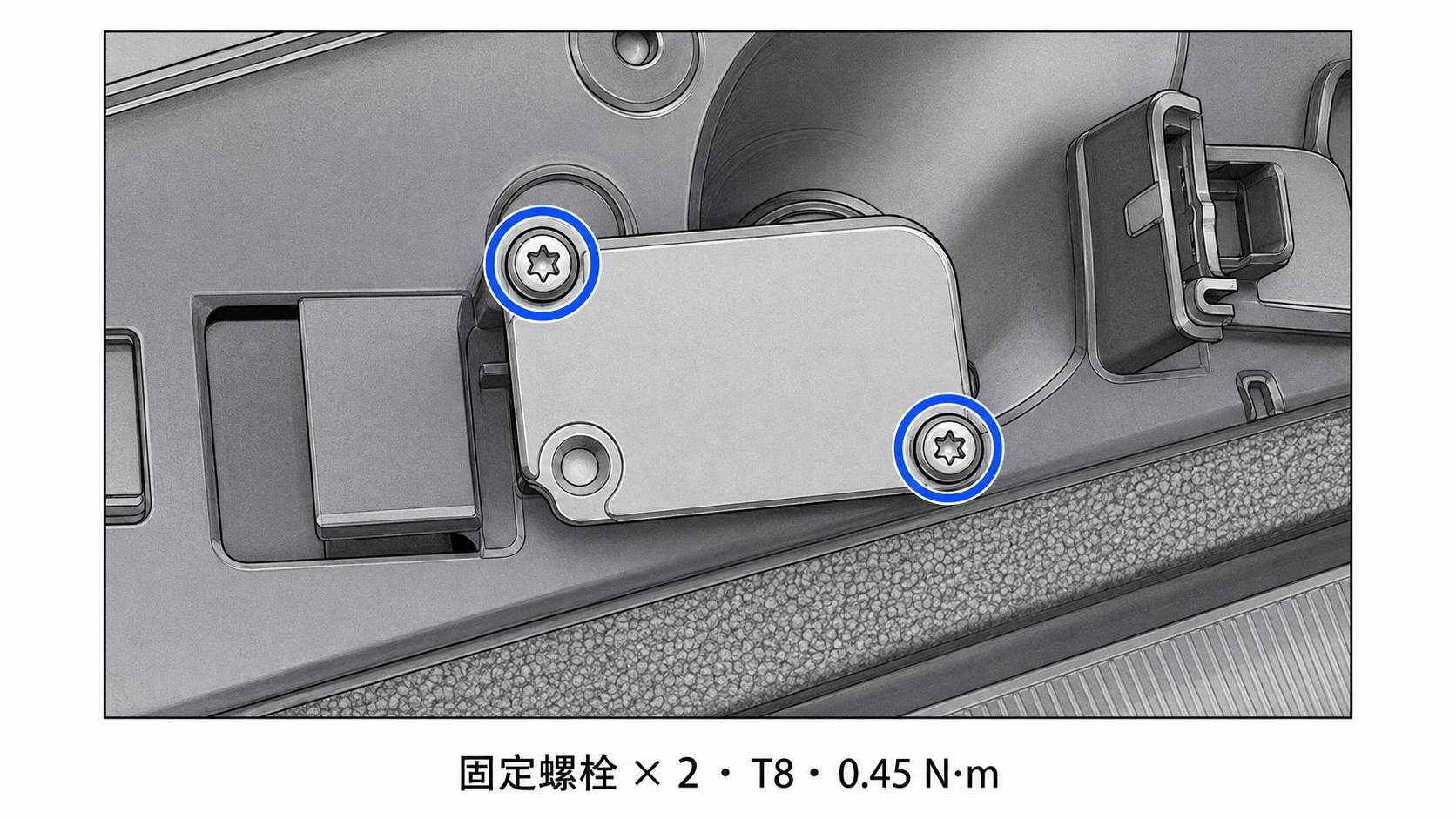

二、两个固定点与饰板开口

图中两个对角位置是摄像头固定螺栓。所引版本标注为两颗可重复使用的T8螺栓，0.45 N·m；这些标注仅用于识别这一组紧固件，不适用于饰板或相邻支架，也不构成独立安装指令。

原厂文字同时提及摄像头和O形环通过饰板开口的配合关系。O形环不是固定螺栓，图中蓝圈也没有在标出O形环。本图没有清楚展示它的完整截面，不据此推断环的尺寸、材料、润滑要求或可用替代件。

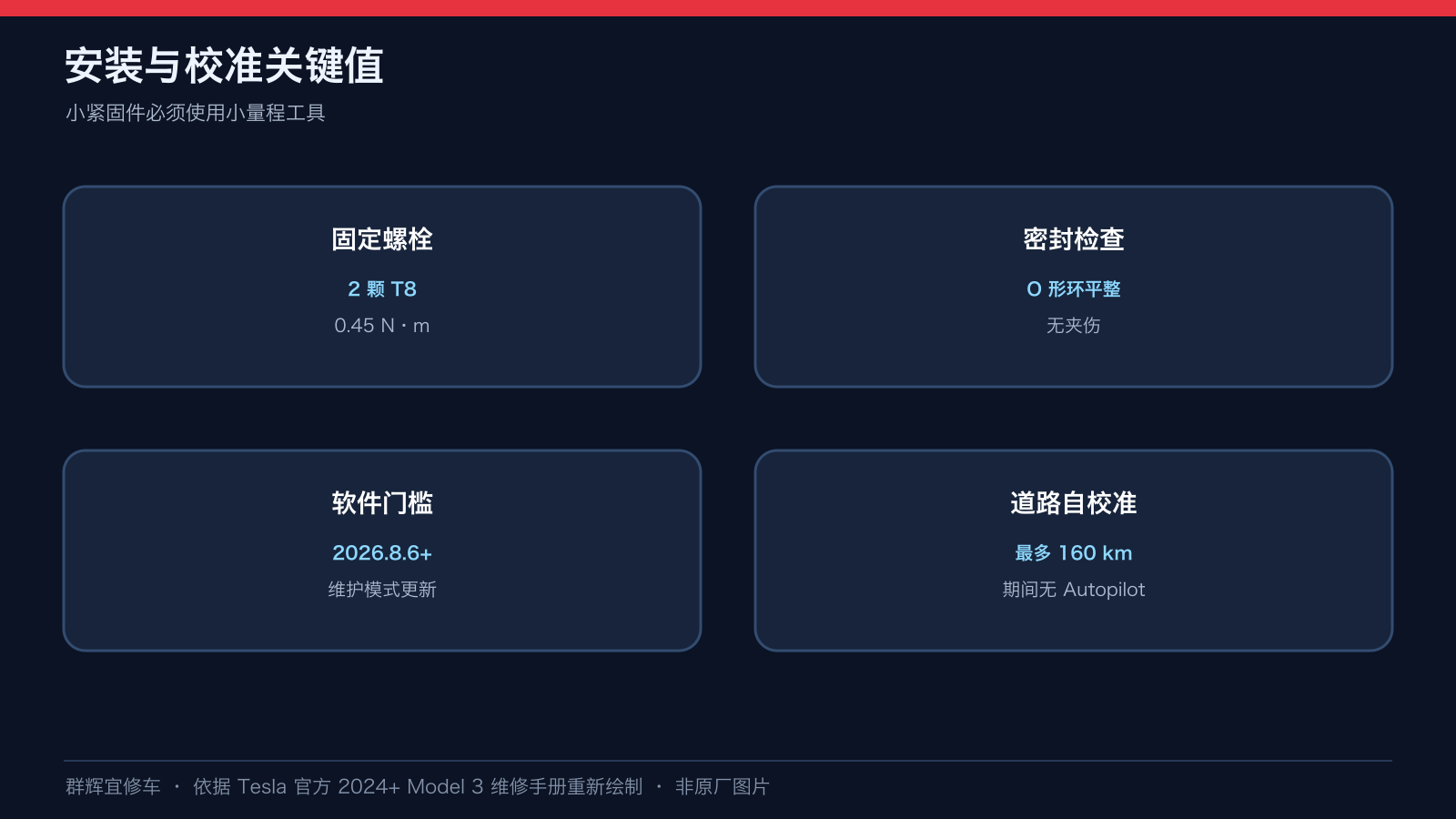

三、机械固定不等于系统可用

摄像头的安装位置、固定状态与驾驶辅助系统的软件更新、校准属于不同层次。看到摄像头已经固定，不能据此认定校准完成或驾驶辅助功能已恢复。道路条件会影响校准，不能把一个里程数当作保证。

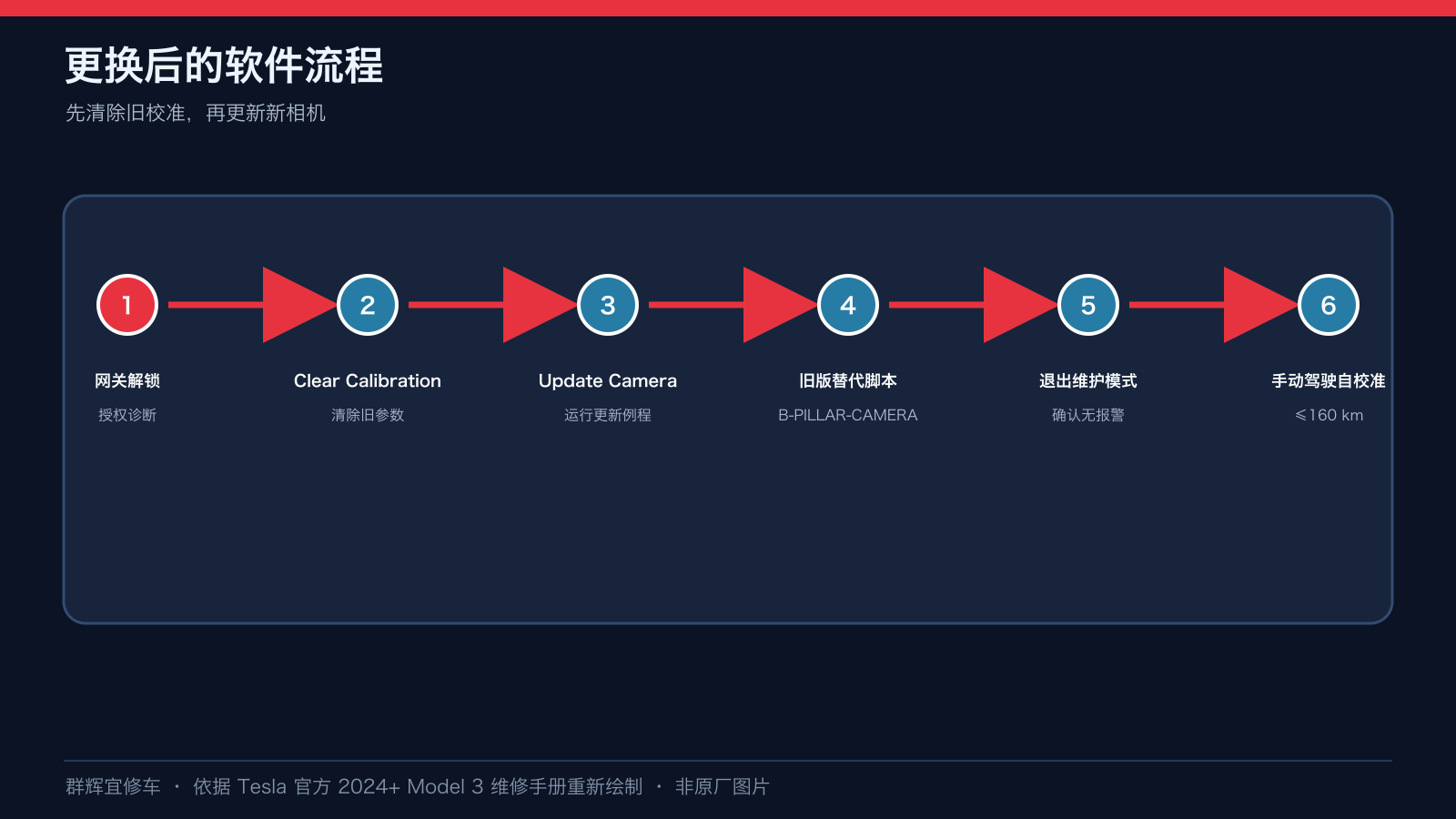

四、左侧文章不能照搬右侧名称的脚本

所引原厂左B柱页面的软件分支出现右B柱方向命名，目标对应关系尚未澄清。本文不提供可直接运行的脚本、维护模式菜单步骤及分版本执行顺序，不自行把名称改成左侧，也不建议照着右侧名称试运行。

学习重点是正确识别左侧组件及两处固定点，并理解结构安装与系统校准不能互相替代。实际维修及校准需依据车辆VIN、摄像头硬件和软件版本核对有效程序，不能用本文代替。

原厂资料及关联程序

本文核对 Tesla《2024+ Model 3 维修手册》的中文《摄像头 - B 柱 - 左侧 ((拆卸和更换))》及英文版《Camera - B-Pillar - LH (Remove and Replace)》；主 GUID：GUID-CF5731A6-2471-4EFB-B3EE-D5856C5B3A66。核对日期：2026-09-23。原厂页面及适用配置可能更新，施工前须重开页面核对。

本题的资料边界：左 B 柱摄像头的机械固定和软件校准不是同一验收；原厂旧软件分支出现右侧名称，不能把脚本名称擅自改成左侧并执行。本文只支持外饰板、O 形环和两处固定点的辨认。

原厂主程序直接引用且与本页边界相关的入口：外饰板 - B 柱 - 左侧 - 左驾驶 ((拆卸和更换))——摄像头访问涉及外饰板拆装；Toolbox（连接和断开）——软件侧操作须另按适用版本核对。它们是独立程序，不能把本页局部图片拼成完整作业流程。

文中标注为教学重绘的图片并非原厂原图；原厂局部照片与教学示意均只支持所述可见结构，不能证明隐藏连接、受力点或安全状态。本文不能替代原厂完整程序、实车配置核对和人员防护要求。
