奔驰W212 iPod Video Interface加装：手套箱模块、线束与主机连接

W212 iPod Video Interface由接口模块、连接插座、主机线路和车辆配置共同组成。安装孔位或插针错误会影响手套箱使用并造成媒体功能缺失。

旧款接口对设备代际和信号格式存在限制，施工前应确认客户设备、适配线和车辆主机仍然兼容。

一、确认套件并拆下手套箱中控

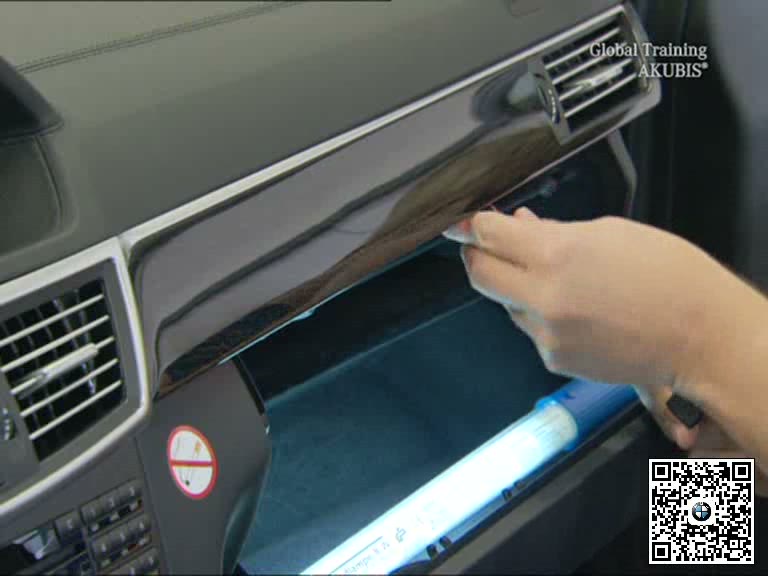

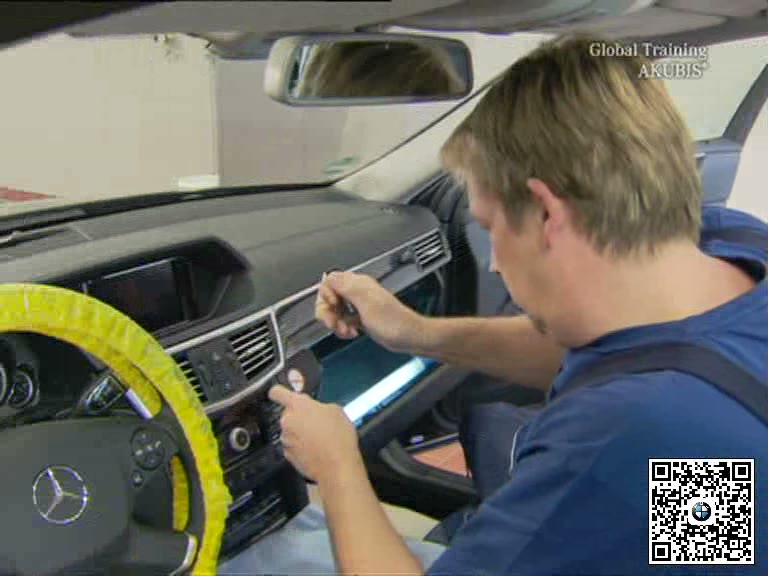

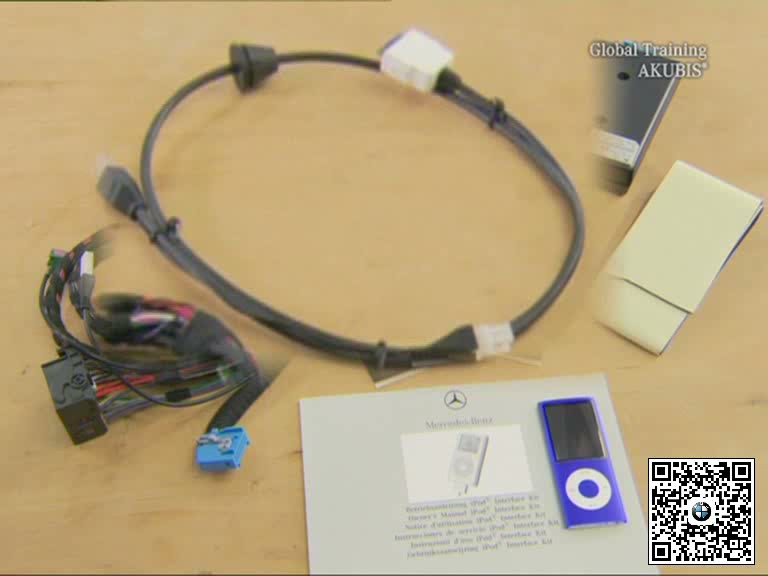

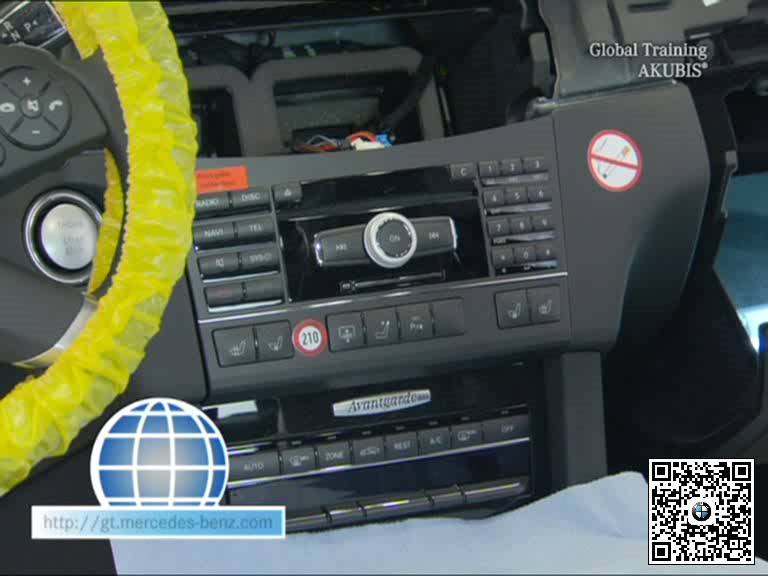

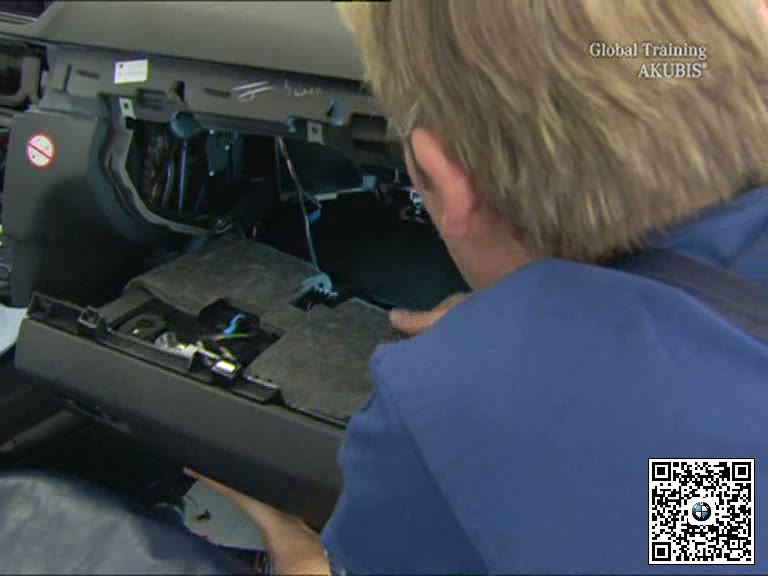

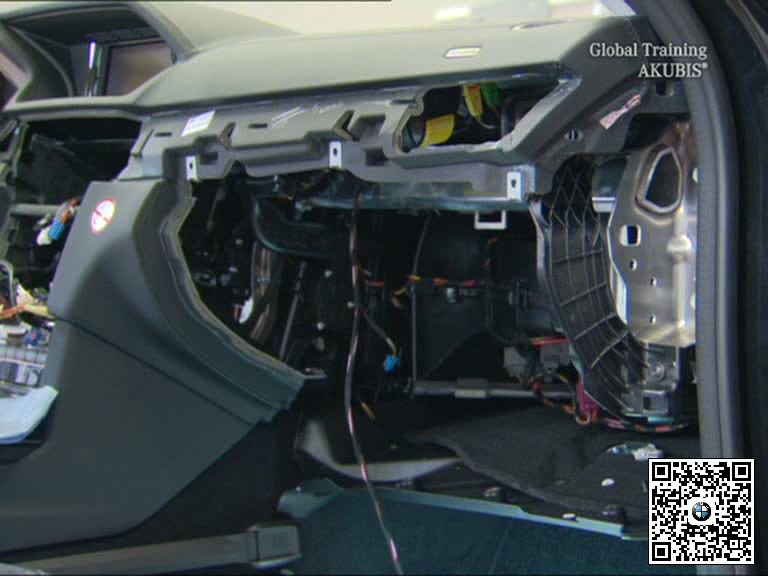

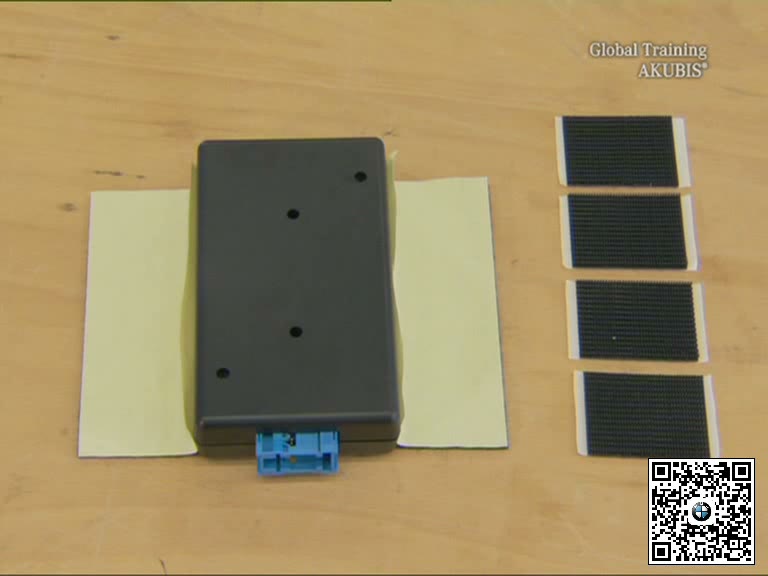

核对模块、线束、接口和固定件，按规定断电。保护仪表台后拆下手套箱、中控主机及必要覆盖，记录插头和螺钉位置。

二、按定位尺寸安装接口模块

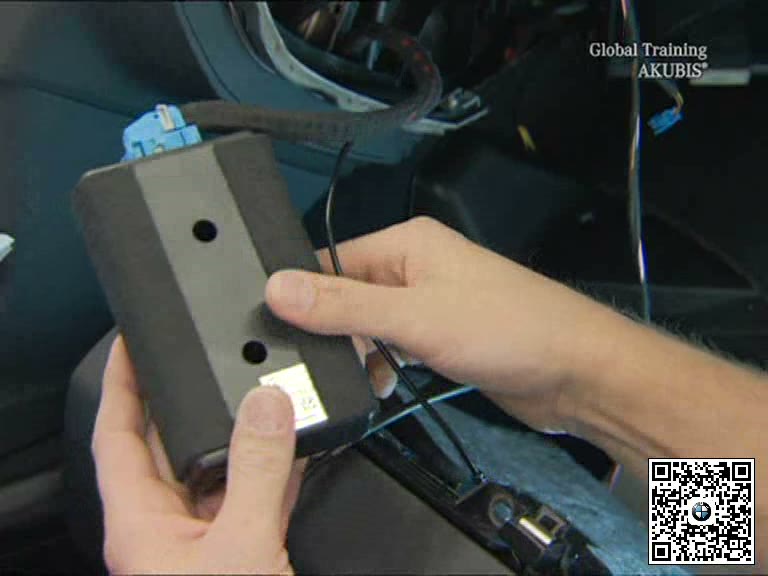

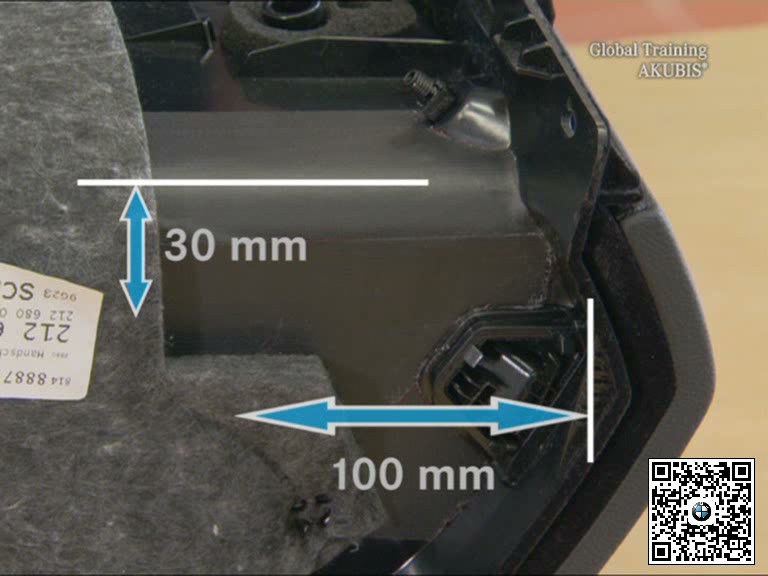

根据套件模板确认手套箱或储物区域的开孔与固定位置，复核背面空间后加工，修整边缘并牢固安装插座和模块。

三、完成线束插针和主机连接

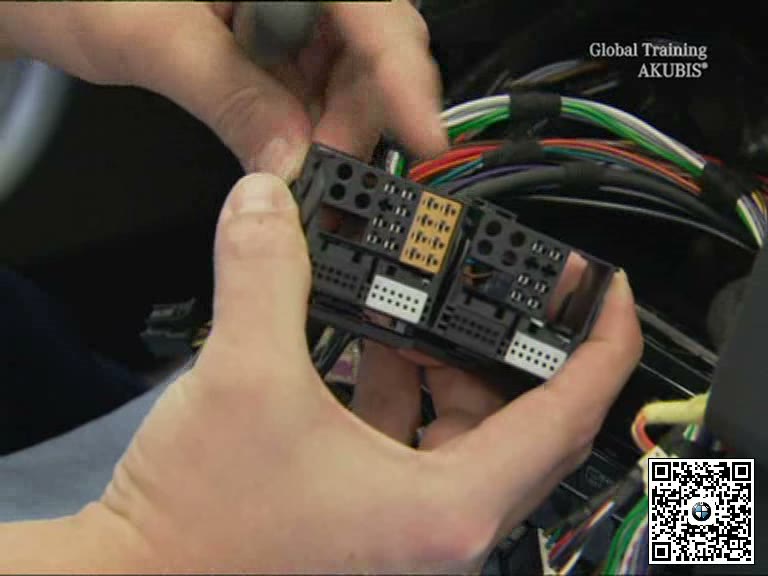

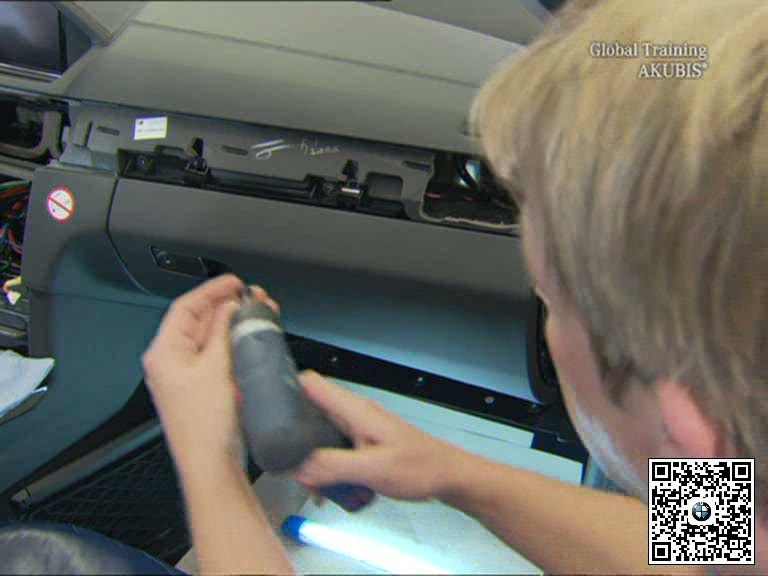

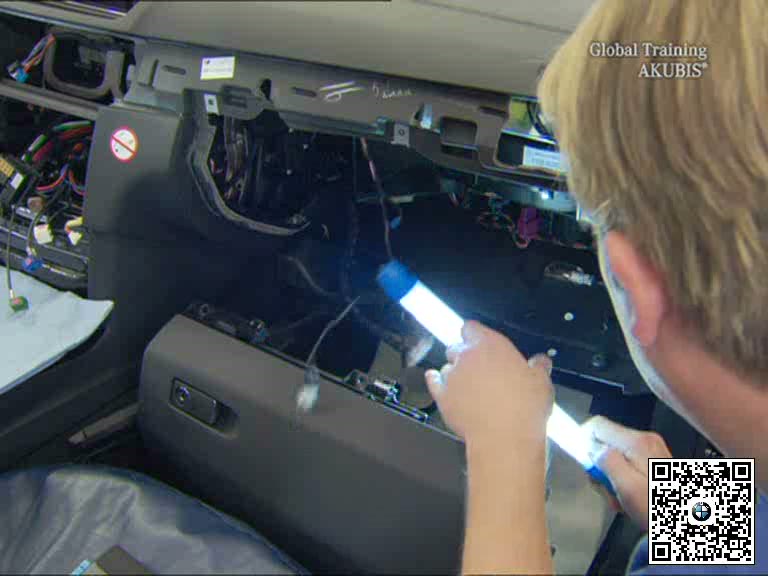

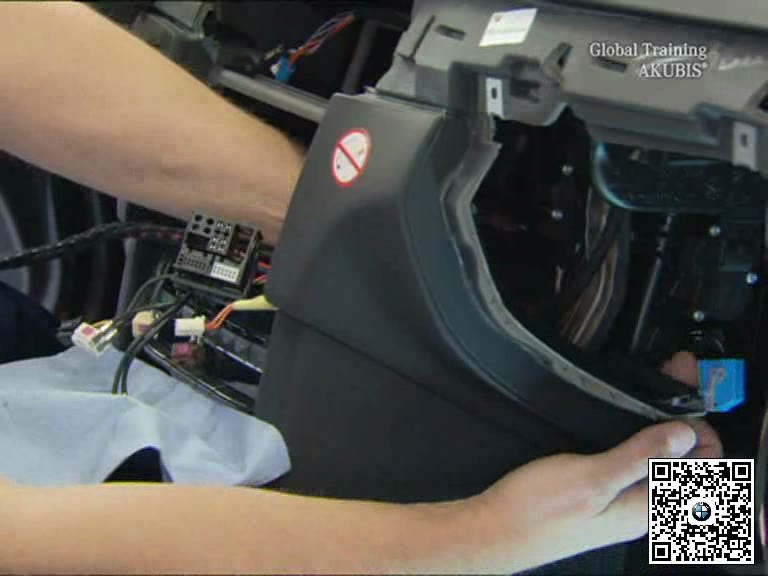

按电路图将接口线束接入主机、供电及通信线路，插针完全到位后锁止插头，沿原车路径固定并避免手套箱夹线。

四、编码并测试音视频控制

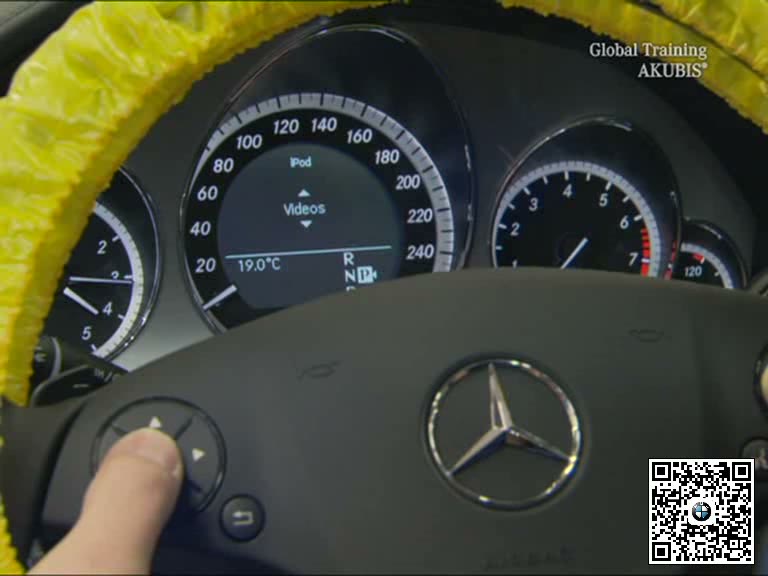

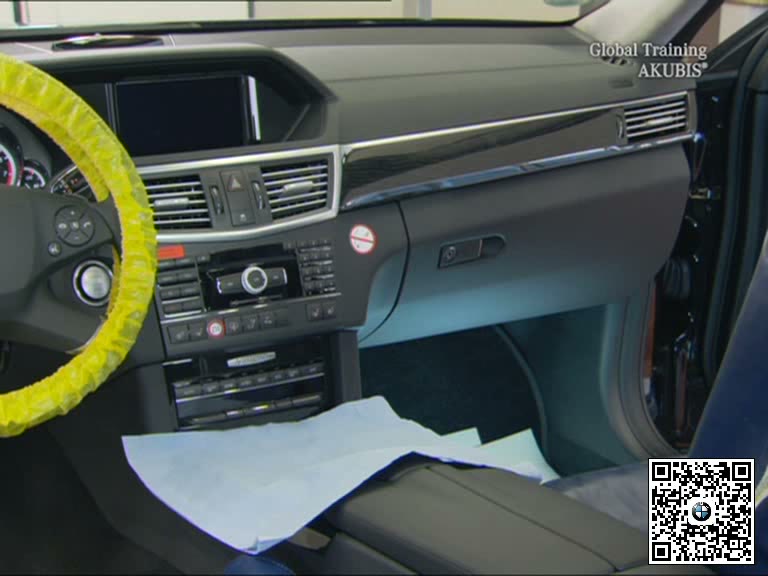

恢复电源后完成车辆配置和主机编码，连接兼容设备检查充电、音频、视频、曲目显示和控制功能，再装复全部饰板。

五、完工检查要点

• 客户设备和接口系统兼容。
• 开孔位置和背面空间已复核。
• 插针和主机连接与电路图一致。
• 充电、播放、显示和控制功能正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
