本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。
| 通告编号 | LI82.61-P-056050，版本3 |
|---|---|
| 功能组 | 82.61 自动导航系统（APS），APS音频30 |
| 日期 | 2015-12-31 |
| 适用范围 | 型号 117、156、166、172、176、204、207、212、218、242、246， 带 Becker MAP PILOT 导航系统/代码 509 或 Becker MAP PILOT 导航系统适配装置/代码 508 |
一、故障现象与投诉条件
在 Becker MAP Pilot 的音频/驾驶室管理及数据系统 (Audio/COMAND) 显示屏 (A40/8) 上持续或偶尔显示信息“未连接
的托架 (A2/30-1) 中，仍出现该信息。
提示：
置（中国第 2.6 代），可从导航软件（PND 软件）软件版本或以
9077、M014、M015、M041 或 M043 开头的序列号识别。
置见 GI82.61-P-061275。
二、原通告列出的可能原因
1.) 导航模块 (A2/30) 中的软件版本
2.) 托架 (A2/30-1) 和手套箱之间的螺栓连接拧紧力矩过高（见附录）。这导致托架 (A2/30-1) 和导航模块 (A2/30) 之间
的机械张紧力。
3.) 低压差分信号 (LVDS) 导线未正确插在收音机 (A2) 或托架 (A2/30-1) 上。
障代码，收音机 (A2) 上的插头颜色为蓝色
（见附录）。
障代码 953B，收音机 (A2) 上的插头颜色为绿色。
附件
文件 描述
A2_30-1.jpg 托架 (A2/30-1) 和手套箱之间的螺栓连接点
A2__LVDS.jpg LVDS 导线与收音机 (A2) 之间的连接
三、检查与补救步骤
1.) 在导航模块 (A2/30) 中执行以下三个软件更新：
a) 用 XENTRY Diagnostics 将接口软件（汽车软件）更新至软件版本 (SW) 12/48.00 (A 166 902 11 05)，自 03/13 版
（带插件 2827）或 05/13（带插件 2828）的 XENTRY Diagnostics 起可用，或更新至更高版本
b) 用 Becker Content Manager 将导航软件（PND 软件）更新至软件版本 (SW) 2.5.27（自 2014 年 6 月可用），（中
国软件版本 2.6.13），或更新至更高版本
c) 用 Becker Content Manager 将固件更新至软件版本 R26.3.0130（自 2013 年 3 月底可用），或更新至更高版本
提示：
须在菜单“设置”中激活
息还可以在 www.beckermappilot.com 上获取。根据所需的更新和存在的互联网连接，更新过程可能需要几分钟至几小
时。
回：
提示：
- 型号 172、204.0、204.2 和 204.3 为 1.7 Nm
- 型号 117、156、166、176、204.9、207、212、218、242 和 246 为 2.5 Nm
障代码 953B 的车辆，拆卸收音机
(A2)，然后检查低压差速器信号 (LVDS) 导线是否正确卡止在收音机 (A2) 以及托架 (A2/30-1) 上。
提示：
不更换收音机 (A2)。
附件
文件 描述
Steuergeraeteprotokoll_NAV_A2-30.pdf 导航控制模块记录 - 导航模块 (A2/30)（德语版）
Control_unit_log_NAV_A2-30.pdf 导航控制模块记录 - 导航模块 (A2/30)（英语版）
Becker-Content-Manager-Einstellungen-und-Versionen.
jpg
Becker MAP PILOT 的版本说明（德文版）
Becker MAP PILOT 的版本说明（英文版）
四、控制单元与故障代码
障文本
A2 - A40/3 - 音频或驾驶室管理
及数据系统（COMAND） (主
机) (HU45)
障。
五、零件、操作与WIS参考
操作号与损坏代码
容 时间 损坏代码 提示
82-9920 执行导航盒软件更新 8280N F3 Becker(R) MAP PILOT 无法接通
WIS参考
MAP PILOT 导航模块的提示
补救

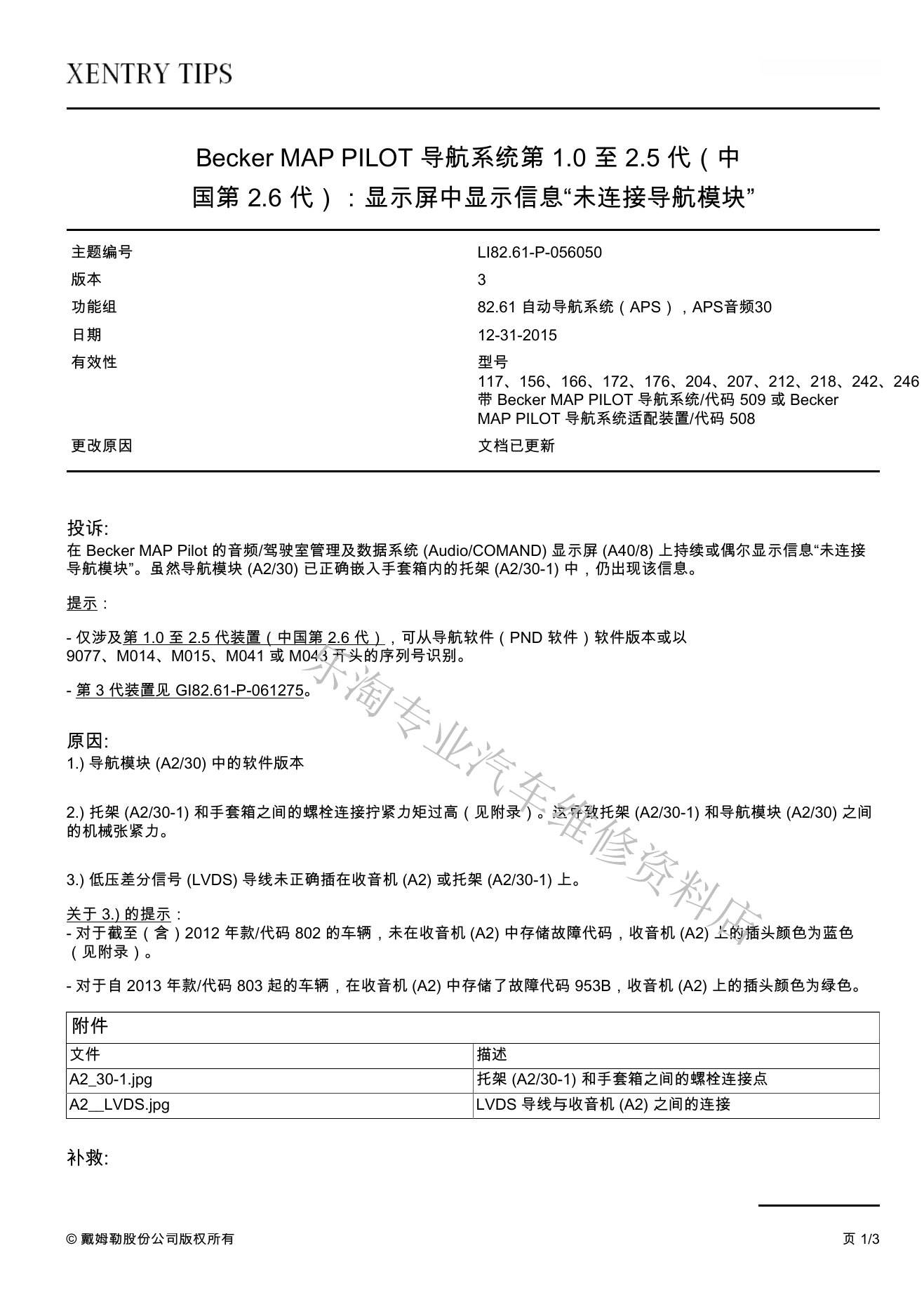

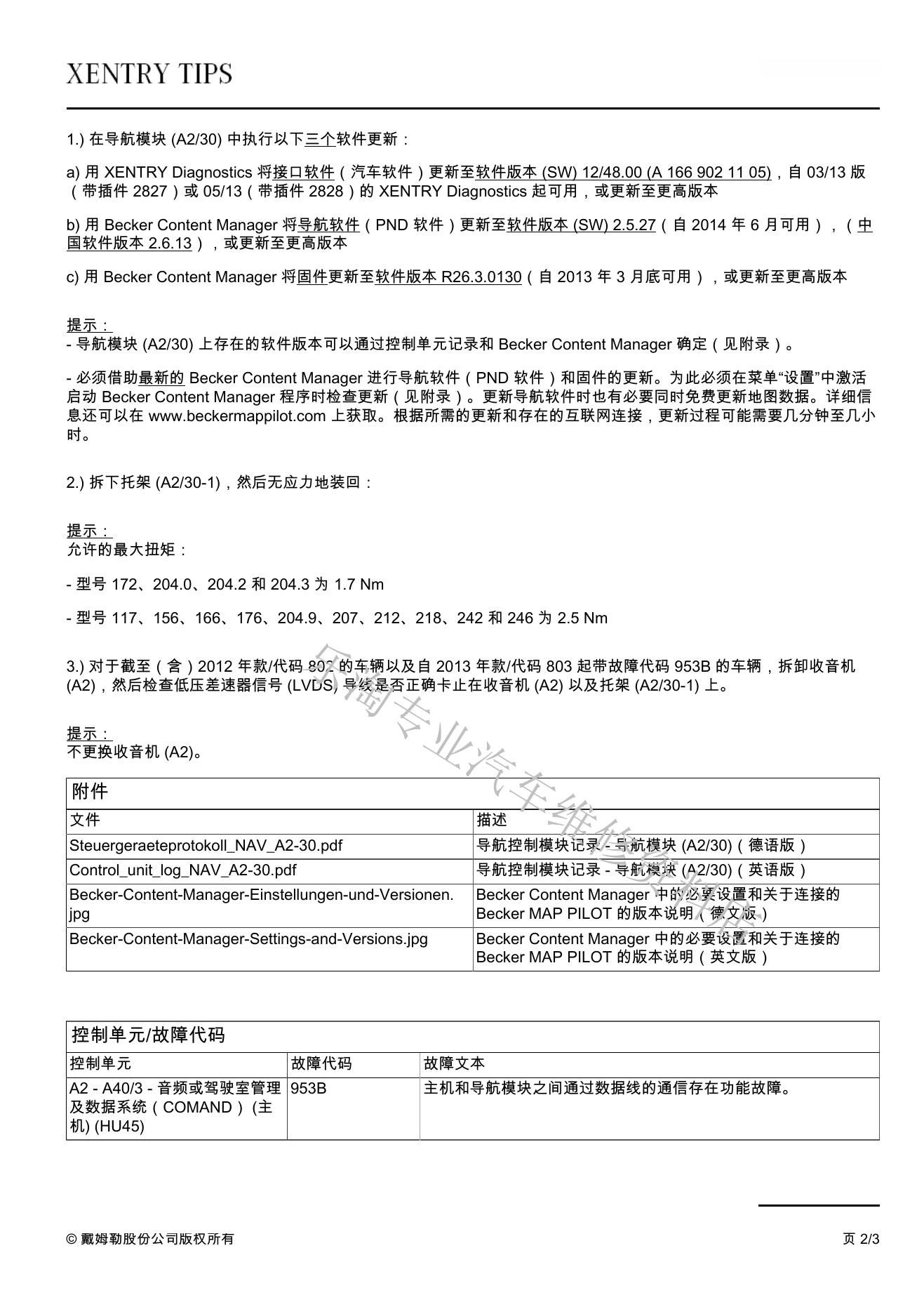

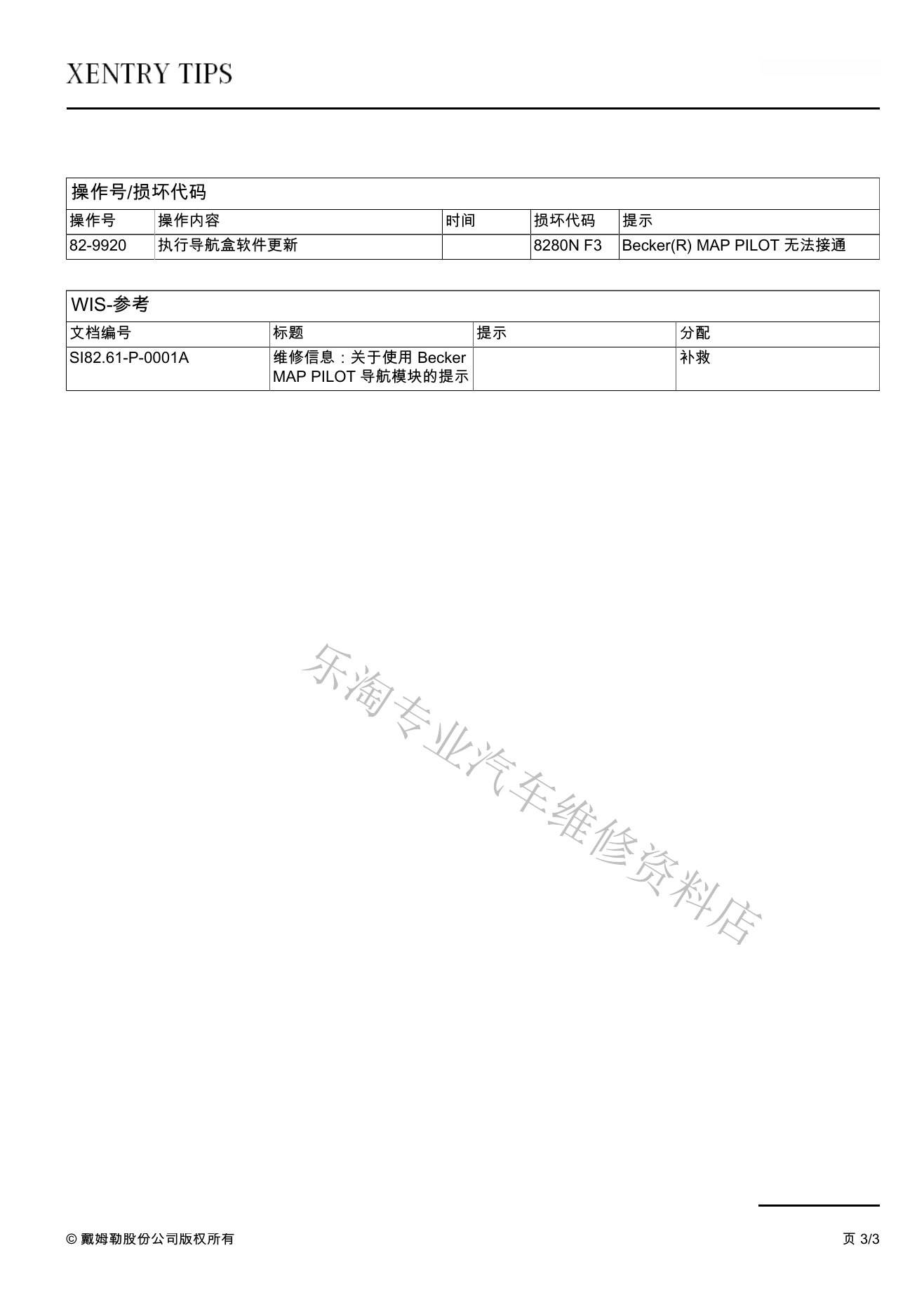

6、原始TIPS通告页面
以下完整保留3页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。
7、适用边界
本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
