奔驰第二排座椅后座靠背上的噪音 (Refer to GI91.12-P-059419)：LI91.12-P-059580

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

靠背上车门侧发出嘎嘎声（图 1）

附件

文件 描述

视图

二、原通告列出的可能原因

固定板在后座靠背框架上产生噪音（图 2）

附件

文件 描述

Pic 2.jpg 后座靠背框架上的固定板视图

三、检查与补救步骤

露出后座靠背框架的固定板并拧紧螺栓（图 3）

靠背支撑

• 用 3 Nm +/-0.5 Nm 的力矩拧紧 2 个螺栓

附件

文件 描述

Pic 3.jpg 后座靠背框架上的固定板螺栓连接视图

四、零件、操作与WIS参考

零件信息

零件号 ES1 ES2 名称 数量 提示 EPC

在部件上提示 - 不更

换！

X

在部件上提示 - 不更

换！

X

N 000000 003168 扁头螺栓 0 拧紧力矩 3 Nm +/-0.5 Nm X

操作号与损坏代码

容 时间 损坏代码 提示

框架噪音

框架噪音

WIS参考

须露出

后座靠背框架。不要将靠背

套与靠背支撑脱开。

补救

须露出

后座靠背框架。不要将靠背

套与靠背支撑脱开。

补救

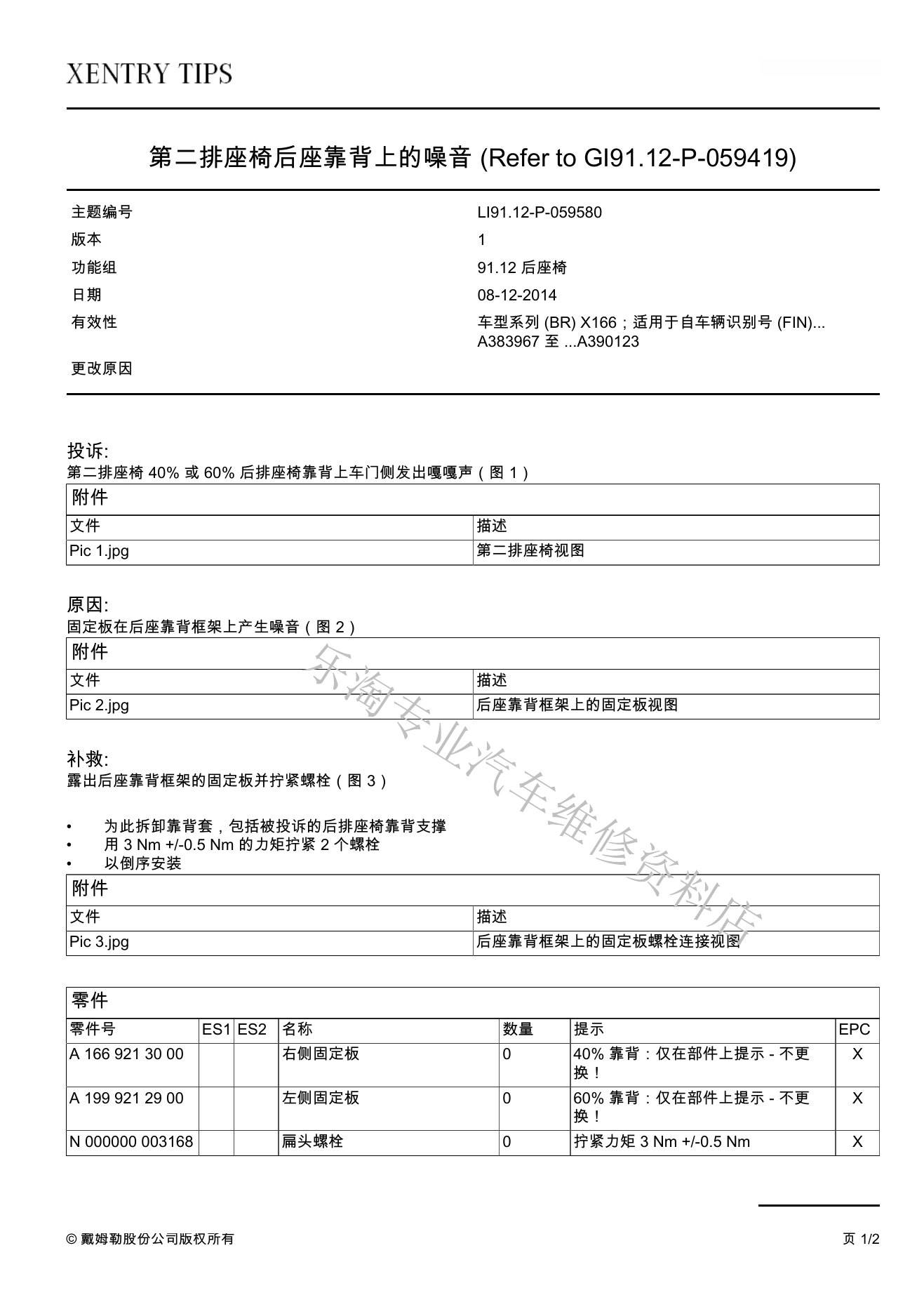

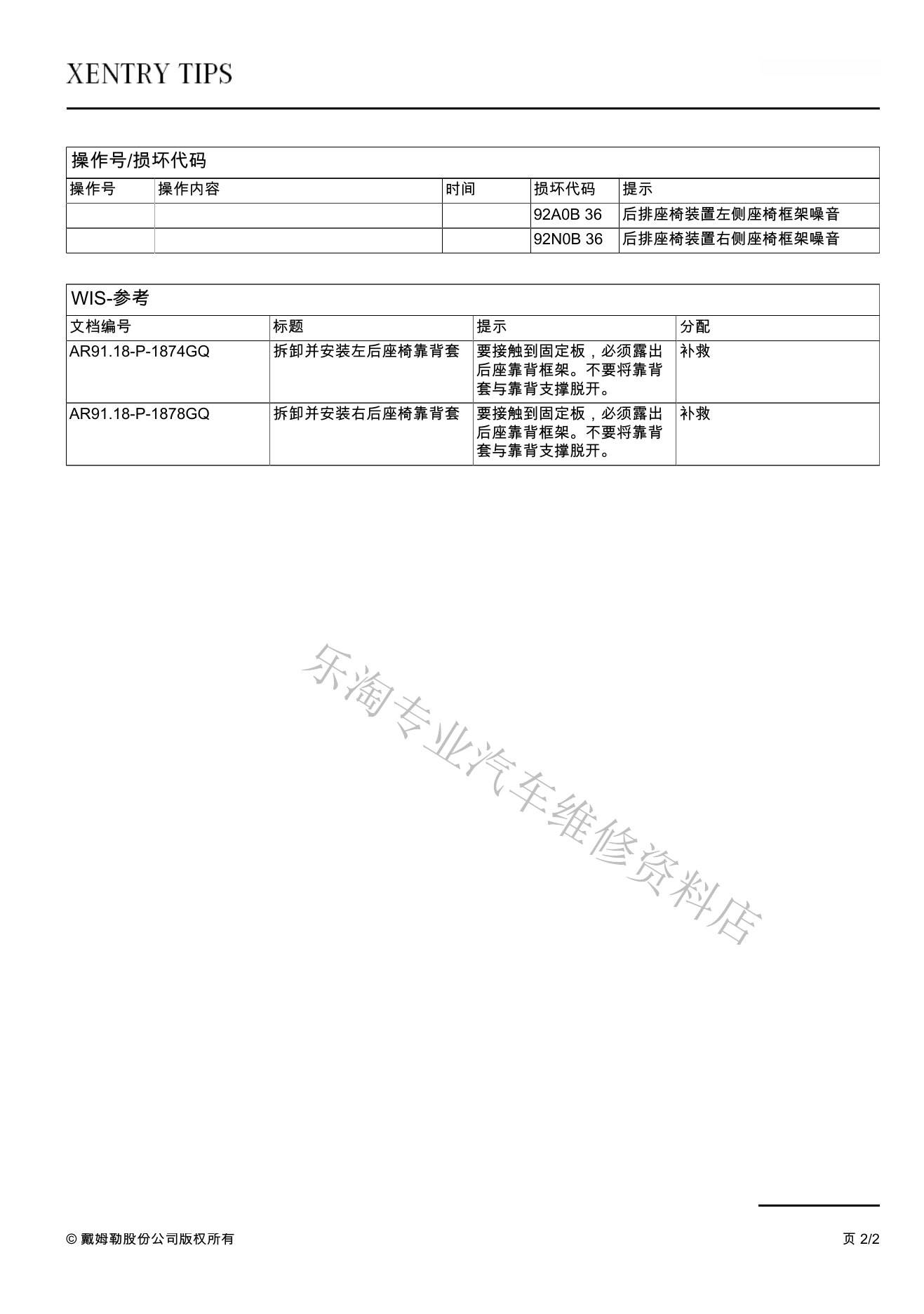

5、原始TIPS通告页面

以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

6、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
