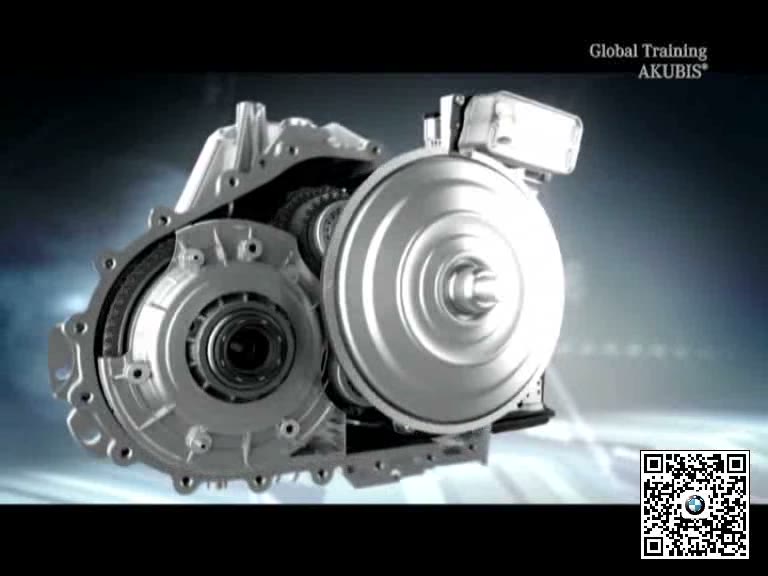

奔驰W246 7G-DCT双离合变速箱：结构原理、动力路径与诊断思路

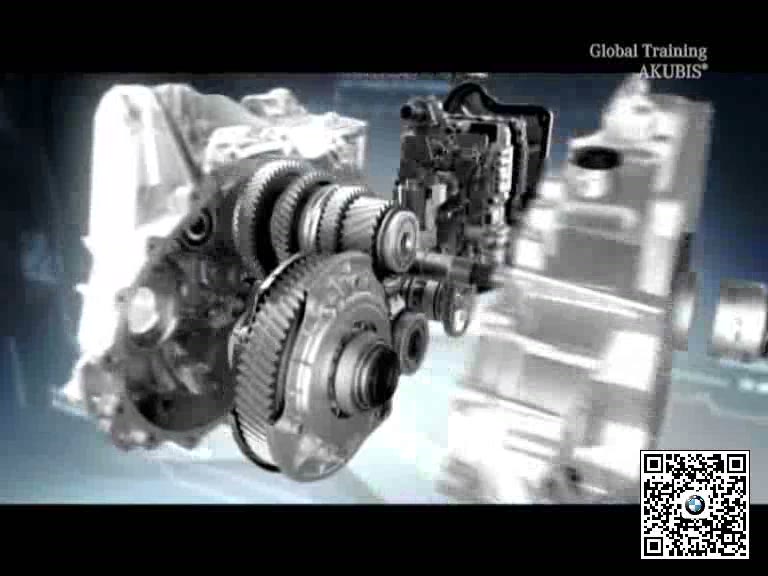

7G-DCT通过两套离合器分别连接不同挡位组，在一个挡位传递动力时预选下一挡，从而实现快速换挡。理解双输入轴和动力路径，是判断换挡冲击与离合器故障的基础。

变速箱机械、离合器、电液控制和软件自适应彼此关联，不能只凭一个故障码直接更换总成。

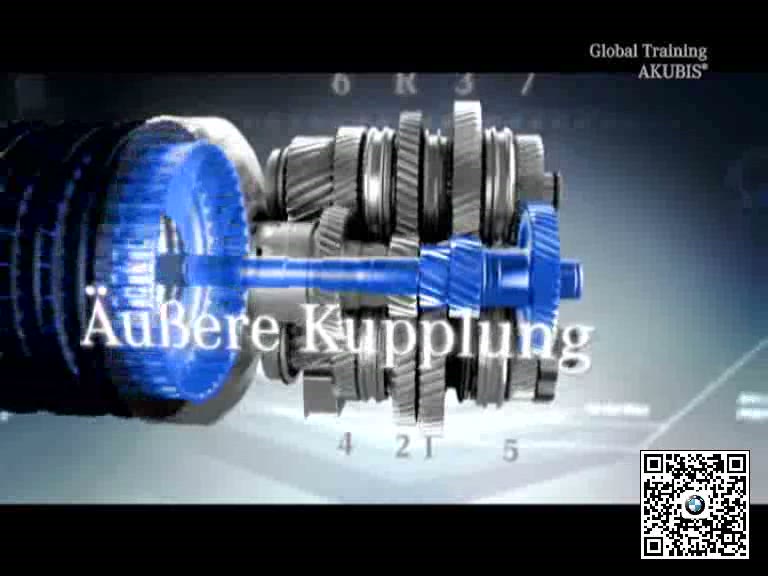

一、理解双离合器和两组输入轴

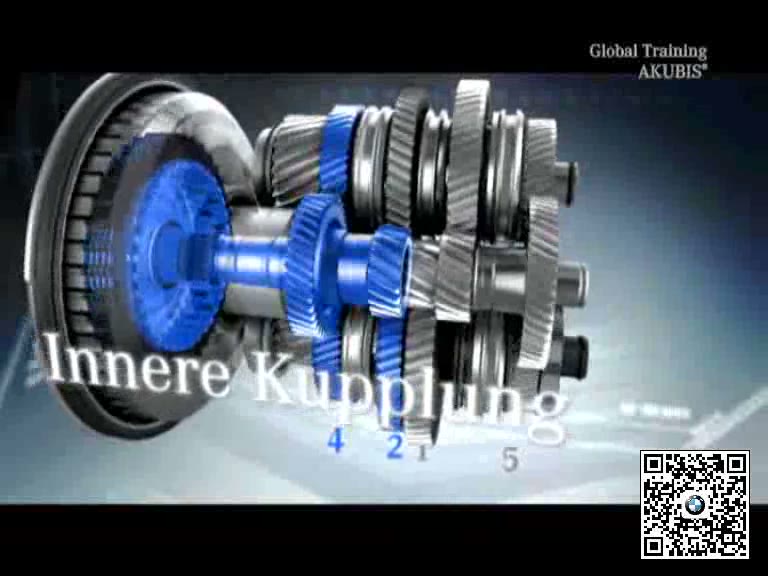

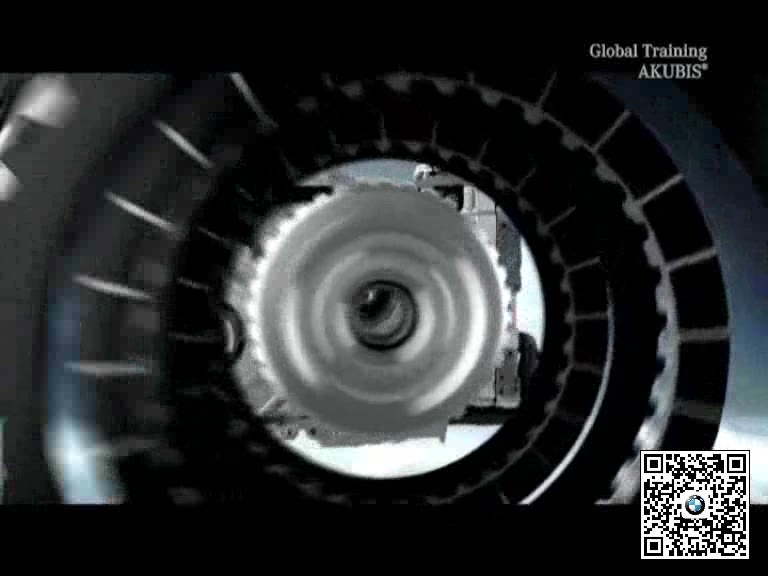

两套离合器分别驱动同轴布置的输入轴，并对应不同挡位组。控制系统通过交替接合，在不中断动力太久的情况下完成挡位切换。

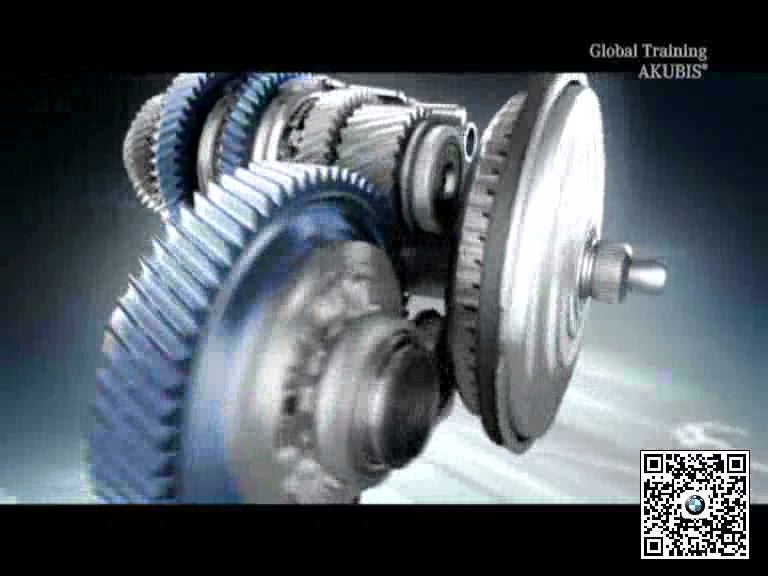

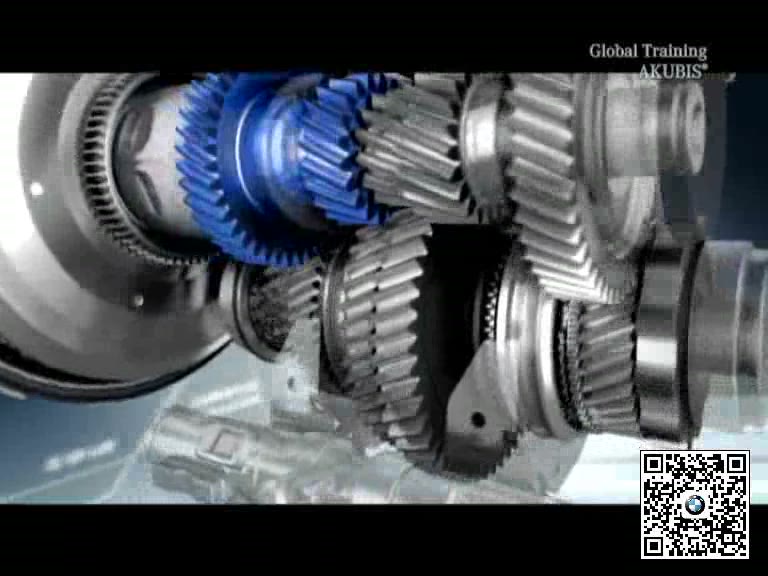

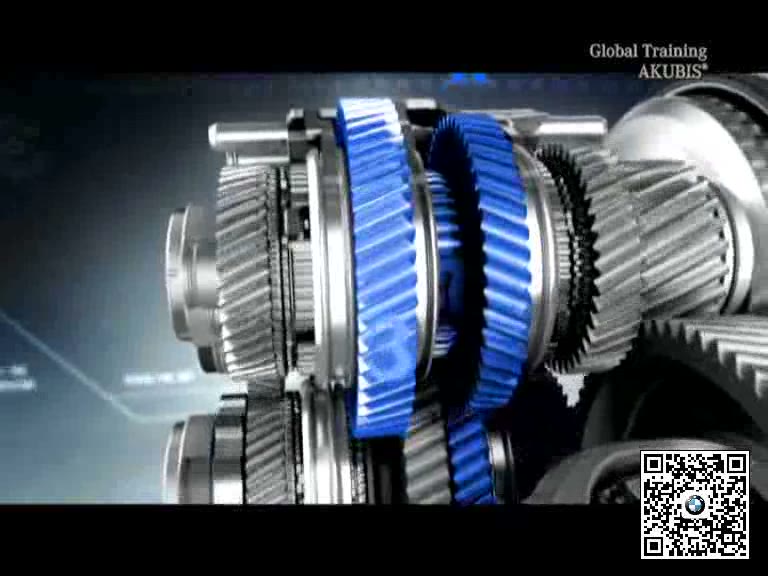

二、分析齿轮组和预选挡动力路径

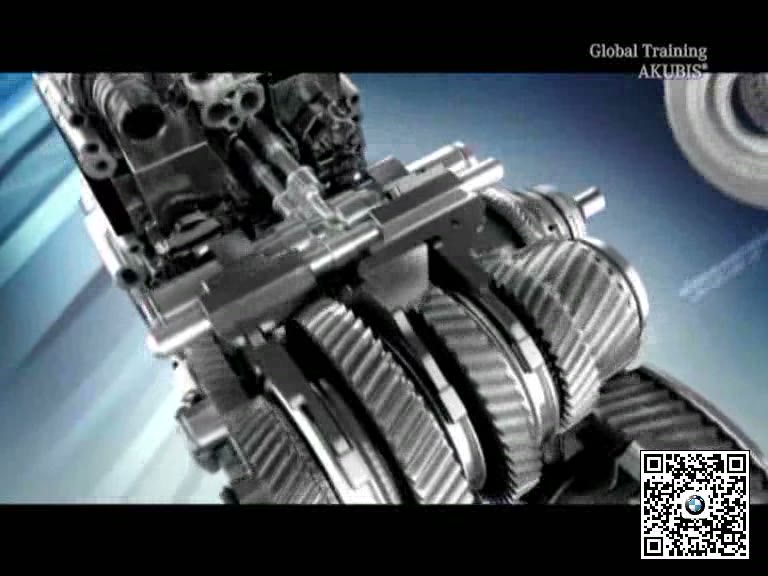

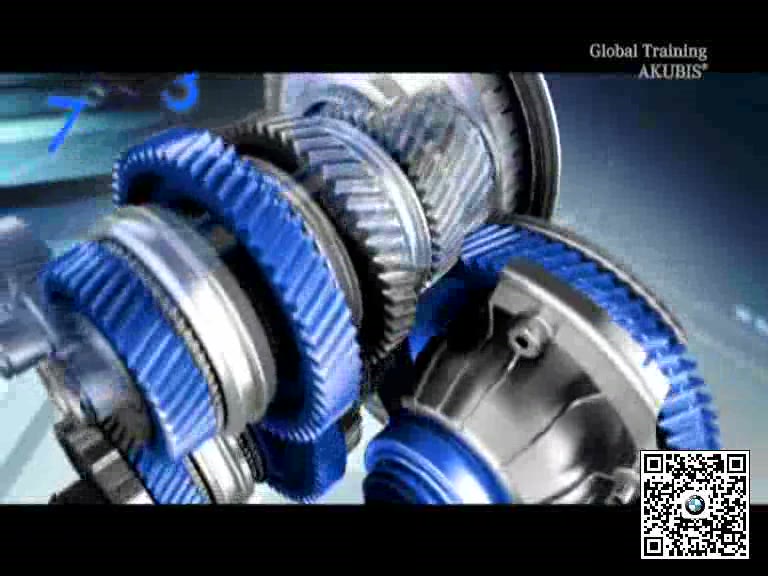

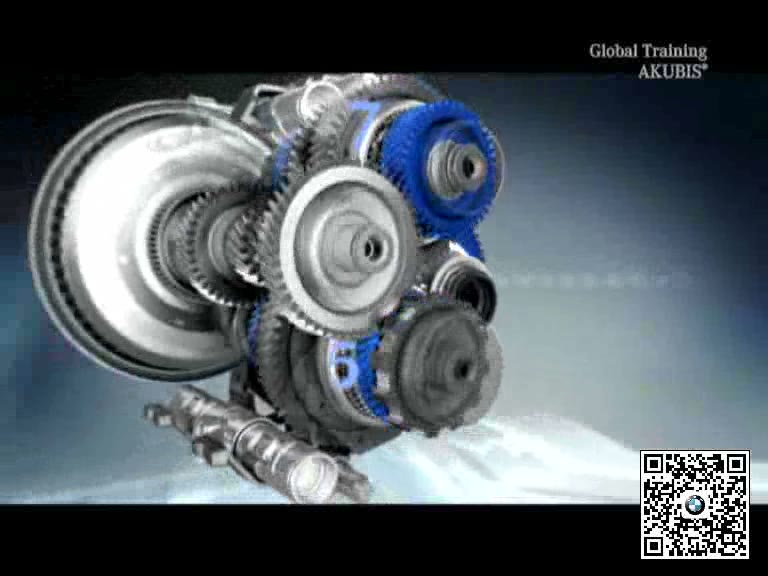

当前挡位传递动力时，另一轴上的目标挡位可提前啮合。换挡瞬间由离合器扭矩交接决定平顺性，齿轮和同步机构状态也会影响结果。

三、认识电液控制和润滑回路

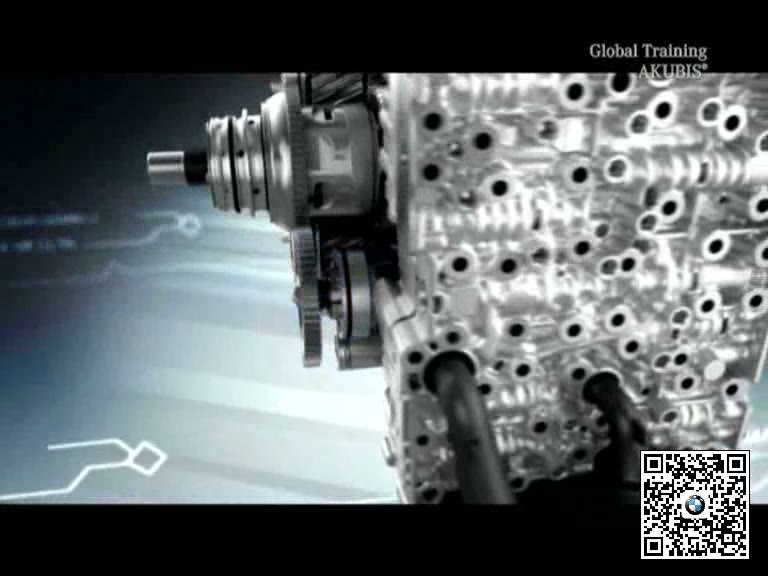

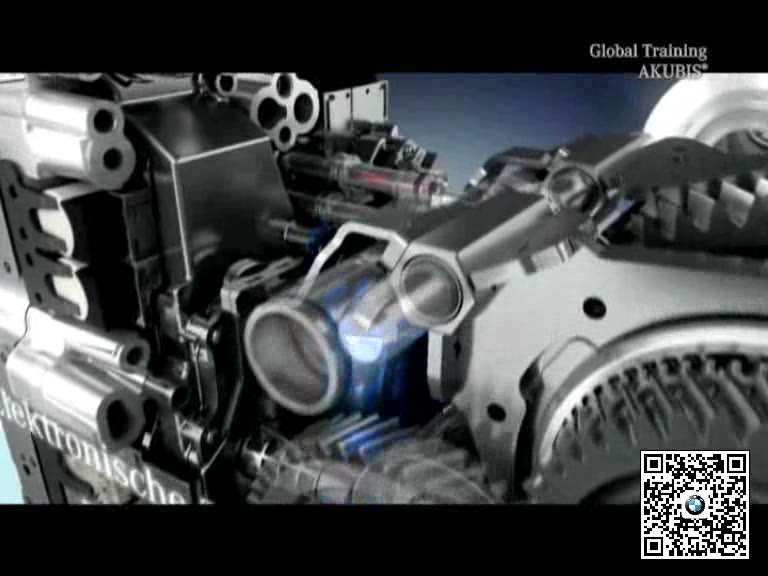

电液控制单元根据驾驶请求、转速和温度控制离合器及换挡执行机构。油液承担控制、润滑和冷却作用，油位与温度异常会影响换挡质量。

四、结合故障码和自适应诊断

诊断时比较输入输出转速、离合器滑差、油温、挡位状态和自适应值，先排除油液、线路及执行条件，再判断机械或离合器问题。

五、完工检查要点

• 双离合与两组输入轴的关系已明确。
• 换挡异常已结合具体挡位和工况。
• 油温、油位和电液控制状态已检查。
• 诊断结论结合实际值与自适应数据。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
