奔驰GLE漏水检查点辅助信息

一、适用车型与故障信息

• 166 ， 292 ML, GLE 车型漏水检查点辅助信息
• 主题： 166 ， 292 ML, GLE 车型漏水检查点166 ， 292 ML, GLE 车型漏水检查点辅助信息 | 技术支持部 – 钣喷组 | 2018 年 1 月 10 日 2小结一下过往遇到过车型 166 ， 292 车身漏水投诉的情况，希望能帮助判断和查找。除了以下提到的漏水点，可能还有其他未被发现的，请仔细
• 主题： 166 ， 292 ML, GLE 车型漏水检查点
• 原因：中控台处的空调蒸发器箱体排水管没有安装好，凝露的水排到脚坑内
• 166 ， 292 ML, GLE 车型漏水检查点辅助信息 | 技术支持部 – 钣喷组 | 2018 年 1 月 10 日
• 右侧海绵出现的凹陷在拆下后并不能恢复到平面，水管可能一直没有安装到位，海绵一直受到压迫，并且留有空调水造成的黄166 ， 292 ML, GLE 车型漏水检查点辅助信息 | 技术支持部 – 钣喷组 | 2018 年 1 月 10 日
• 原因： A 柱下部与前部两侧上部纵梁（翼子板内部）结合处的海绵件密封不好，可能是加热程度不够，膨胀不充分，有间隙。
• 原因： A 柱下部与侧边下部纵梁结合处密封不好，虽然有裙边，翼子板和前轮挡泥板遮挡，但估计在暴雨路面水量比较大的情况下，车辆在行驶过程中仍会造成水进入到翼子板内部，侧边下部纵梁。

二、检查与诊断要点

• 请仔细检查地毯背面的海绵，对应水管的位置，是否有水管移位后的压痕。
• 主题： 166 ， 292 ML, GLE 车型漏水检查点侧边下部纵梁的夹层比较复杂，底部前中后三个排水胶塞其实是对应不同夹层。
• 主题： 166 ， 292 ML, GLE 车型漏水检查点提示：曾出现过结合处的海绵件在淋水测试中，开始有漏水的情况，接着继续测试却没有再观察到 a 柱内侧及 b 柱下部侧边纵梁里有积水。
• 原因：发动机舱，空调进气口下方的供电线束外皮包裹不严，或线束在防火墙上的密封圈密封不好。需要重新缠绕包裹线束密封，更换防火墙的密封圈或166 ， 292 ML, GLE 车型漏水检查点辅助信息 | 技术支持部 – 钣喷组 | 2018 年 1 月 10 日

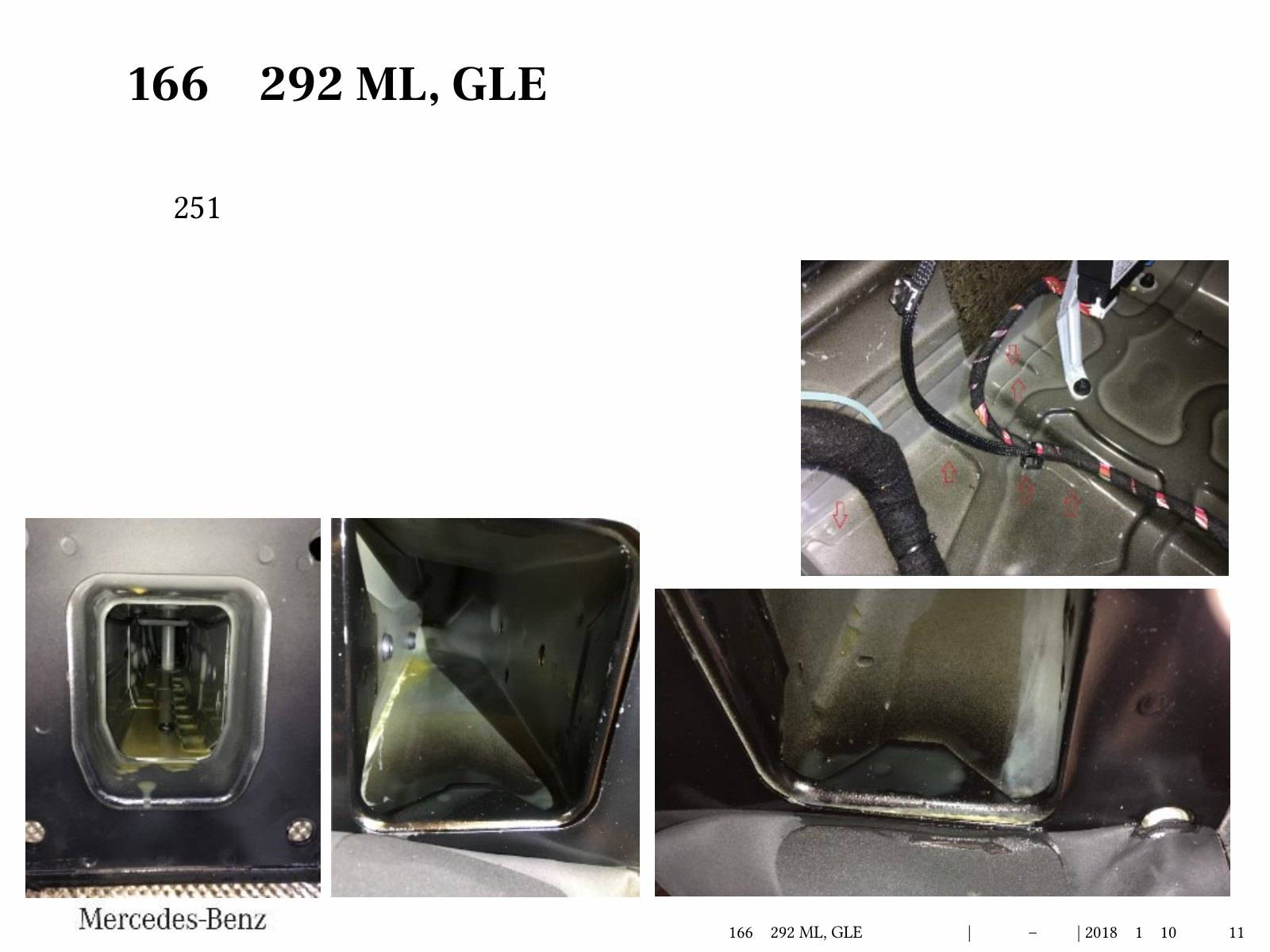

• 主题： 166 ， 292 ML, GLE 车型漏水检查点提示：检查车尾后部横梁的密封垫是否有漏水，检查纵梁内部是否有水迹，如有漏水，需要更换密封垫或后部横梁。
• 主题： 166 ， 292 ML, GLE 车型漏水检查点提示：积水的黄色沉淀物应该是空腔防腐蜡的残留物，而不是泥土。

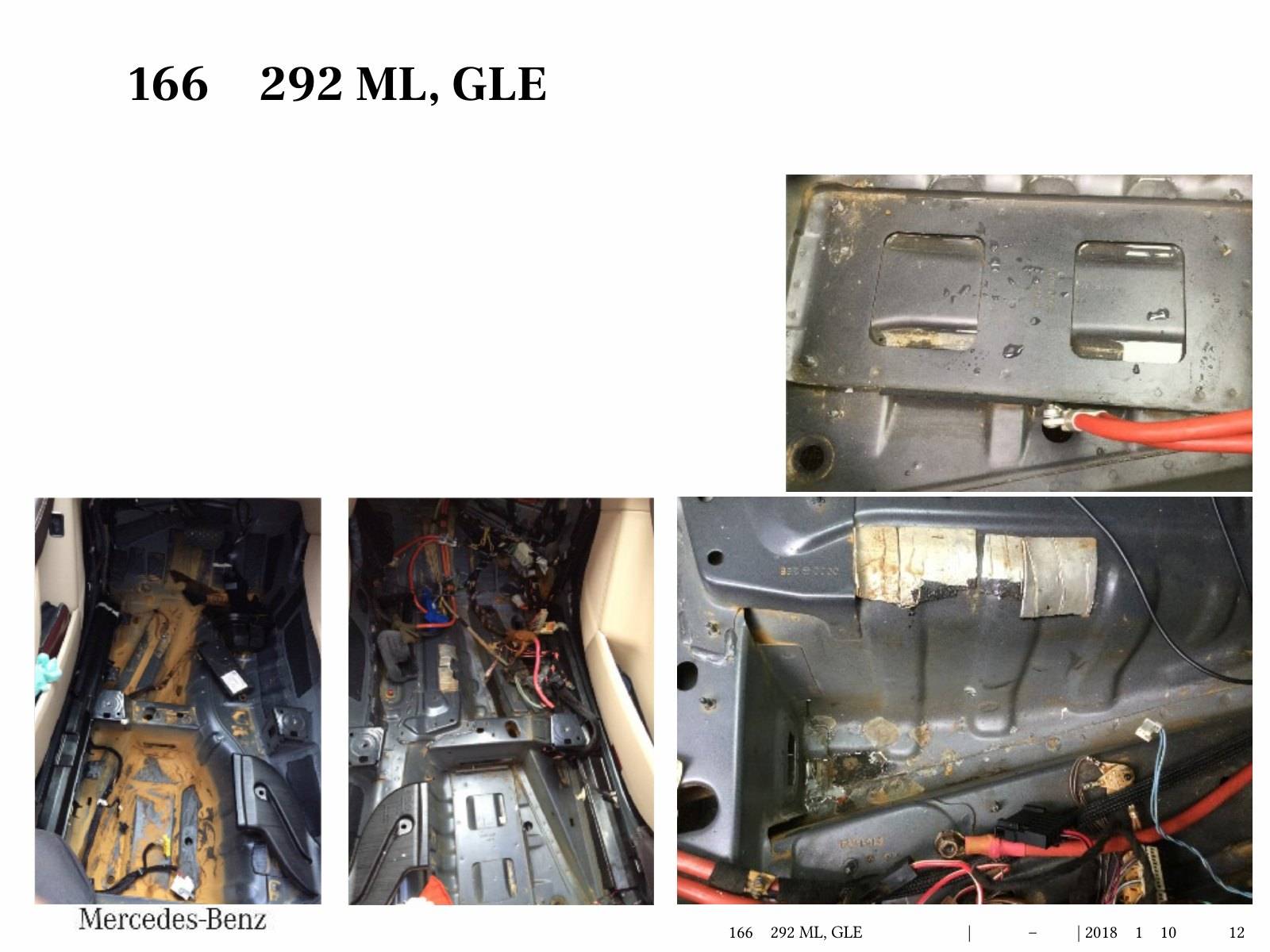

• 仔细检查车壳钣金件漆面是否有受到浸泡而脱落，造成腐蚀，需要清理干净并重新喷漆。

三、维修处理与操作要求

• 故障判断：在拆装地毯的时候，如果发现此水管已经松脱，可能此前没有安装好。
• 需要重新安装好。
• 注意：可能会错误判断，拆卸地毯的时候拉扯碰撞使排水管从中央马鞍的排水孔脱离。
• 怀疑海绵件出现膨胀或其他未可见原因使间隙消除，但依然建议打钣金胶进行密封处理。
• 需要更换此橡胶密封圈。

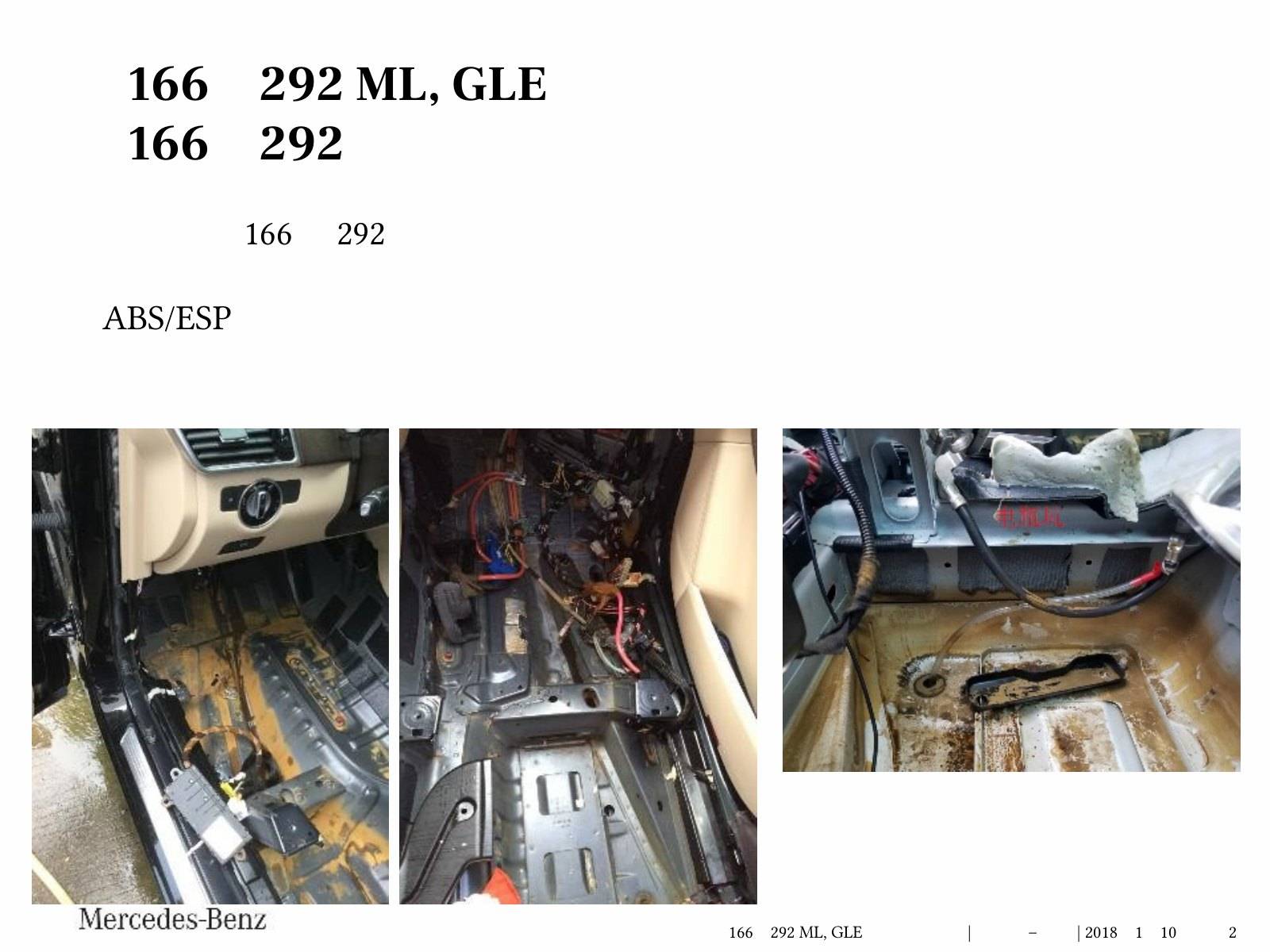

• 注意：更换受影响的故障模块，供电线束等已经被浸泡，需要更换。

四、记录与注意事项

• 注意比较照片中，右侧地毯海绵和左侧地毯海绵。

五、原始技术页面

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原资料页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
