2025+ Model Y全轮驱动版尾门下饰板线束连接尾门开关、尾门灯和两个扬声器。更换时先断开开关、灯和两扬声器接口，再解除夹子与挂钩；安装先把线束穿过NVH垫，恢复固定后按两扬声器、灯、开关的顺序接回。不能将后驱版的两接口配置直接套用到这一线束。

先取得下饰板访问，最后一卡子解除时托住

打开尾门，用卡子撬具释放上饰板卡子与锁片，先处理侧面，最后处理顶部。上饰板取下后，释放下饰板卡子和锁片。拆最后一卡子时一手托住下饰板，防止突然掉落损坏连接器，随后断开下饰板总成连接器并将饰板稳定放在有垫层的作业面。

下饰板与车身的总成接口、饰板内各设备接口应分开辨认。整块饰板取下，不代表开关、灯与扬声器的线束接口已经全部断开。

开关、灯、两扬声器依次断开

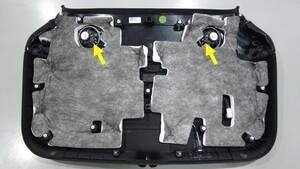

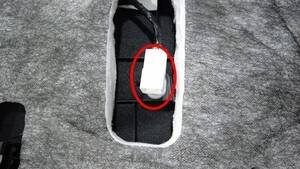

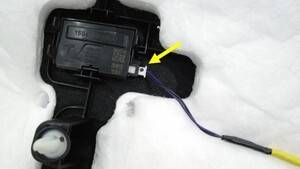

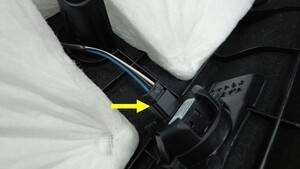

先断开尾门开关接口，再断开尾门灯接口，随后断开两个尾门扬声器接口。各接口在自身连接处操作，不让饰板或设备靠导线悬挂，也不要通过拉导线的方法解除接口。

解除夹子与四处挂钩，取出线束

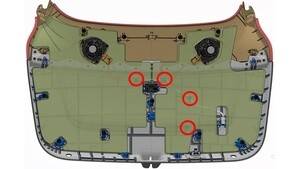

按原图解除线束夹子与四处挂钩，把线束从尾门下饰板取出。分别辨认NVH垫附近与饰板内侧的固定和穿线部位，保留各分支原走向；不要某个挂钩尚未释放就牵拉整条线束。

先穿过NVH垫，再恢复固定和四个设备接口

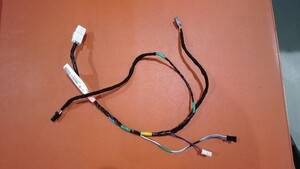

将适配线束按原厂要求穿过NVH垫，再恢复夹子和四处挂钩。检查各分支能自然到达对应接口，线束没有被垫边、饰板卡接处或定位销夹住。

先连接两个扬声器接口，再接尾门灯接口，最后接尾门开关接口。接回后逐一检查锁止和线束承托，不靠拉紧某一分支补偿错误的穿线路径。

完工检查建议：核对两扬声器、灯、开关四个设备接口均已恢复，NVH垫穿线与夹子、挂钩就位。接口数量或分支位置与原厂图不一致时，先核对车辆驱动及音响配置、适配线束和相应资料，再进行安装。

恢复下饰板，再装上饰板

先连接尾门下饰板总成接口，检查并更换损坏卡子。把定位销对准孔位，再恢复卡子和锁片；上饰板安装先固定顶部，确认与下饰板锁片对齐，完成卡接后关尾门。

完工检查建议：检查开关实际响应、尾门灯以及两侧扬声器相关功能，确认饰板贴合、无松动及线束夹压。异常时按对应设备分支回查接口和布线，不能以一个设备恢复正常代替其余分支检查。

原厂资料及关联程序

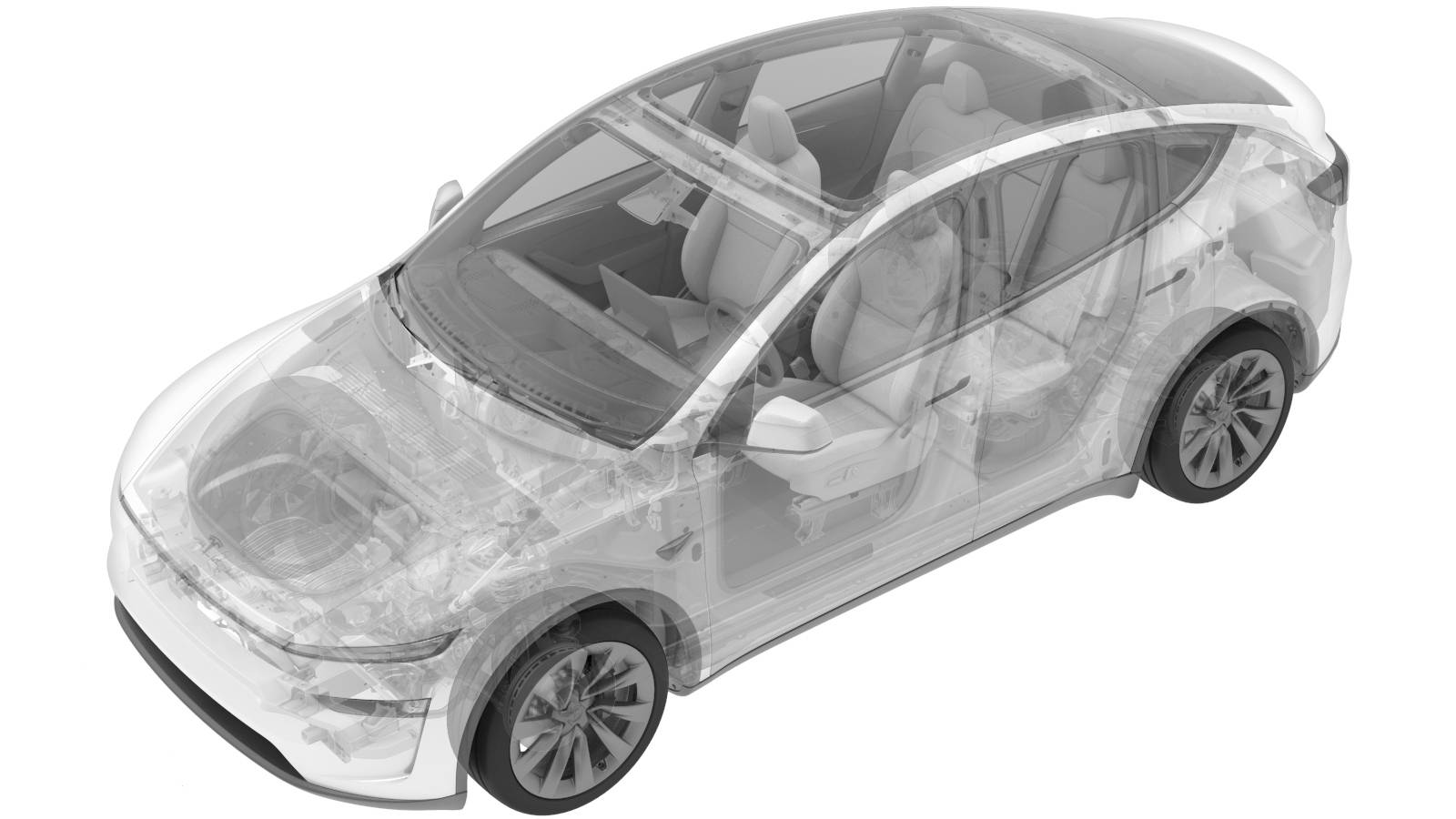

车型与位置：2025+ Model Y全轮驱动版尾门下饰板线束，开关、灯、两扬声器及NVH垫穿线路径。实际核对日期：2026年10月29日。

• 中文原厂程序：线束 - 掀背车门饰板（全轮驱动）（拆卸和更换）。
• 英文原厂程序：Harness - Liftgate Trim (AWD) (Remove and Replace)。
• 原厂资料编号（GUID）：GUID-3A1DEA8A-0C50-44C3-BA6A-7A918598AAF6。

以下资料用于核对必要前置及复装范围：

• 饰板 - 下 - 掀背车门（拆卸和更换）：饰板总成取下前托住最后一卡子、断开总成接口及定位销复装；英文资料。
• 饰板 - 上 - 掀背车门（拆卸和更换）：下饰板访问前上饰板拆装，侧面优先拆、顶部优先装；英文资料。
• 线束 - 掀背车门饰板（后轮驱动）（拆卸和更换）：仅用于配置辨认：后驱页列开关和灯接口，不能据此遗漏全驱版两扬声器分支；英文资料。

图片来自Tesla原厂维修手册。尾门饰板线束与尾门车身主线束不是同一拆装对象；接口无法自然对位时，优先核对NVH垫穿线路径、固定位置与具体配置。
