2024+ 特斯拉 Model 3 SOP8 左后门电路：门锁、车窗与门灯

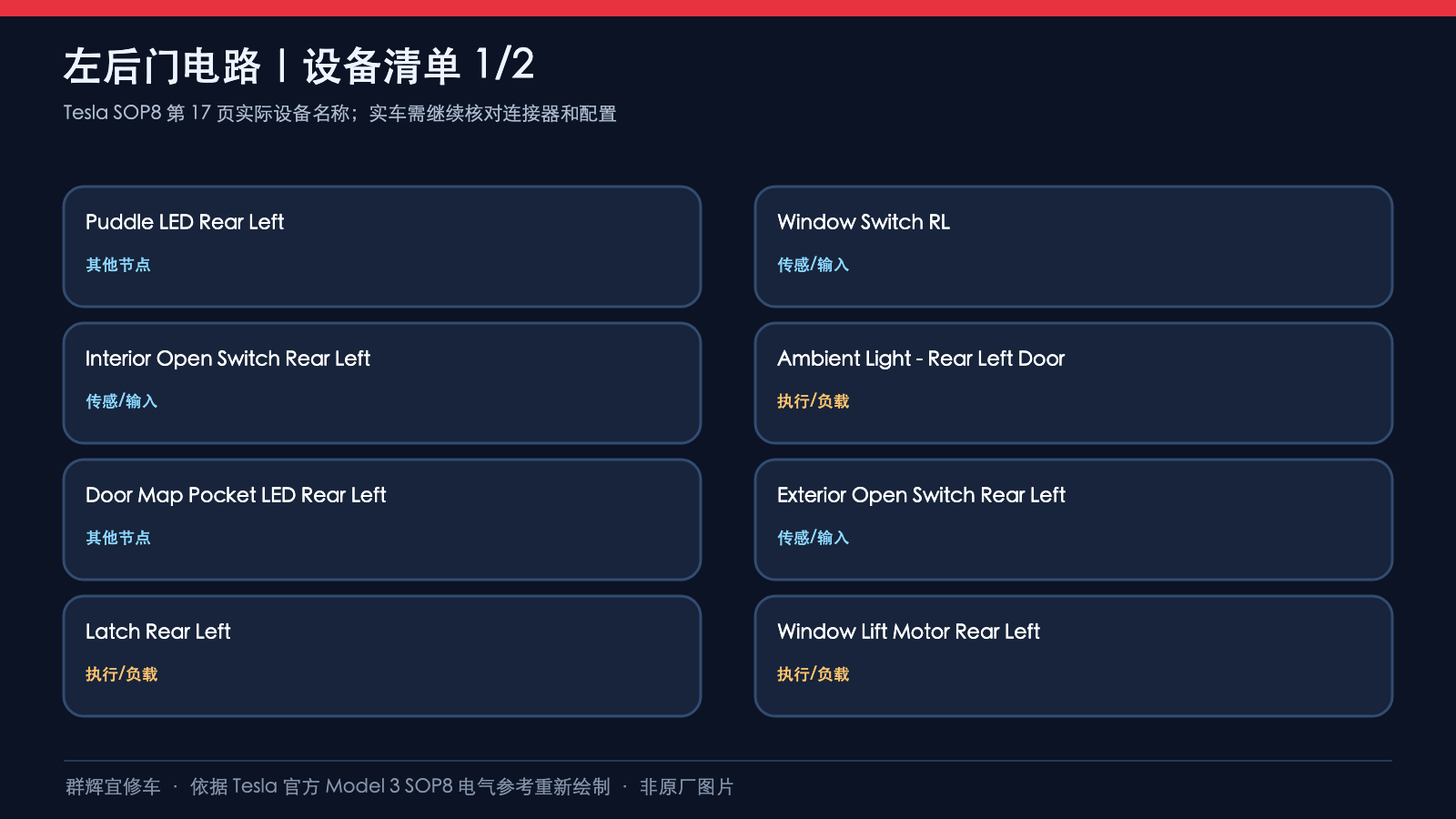

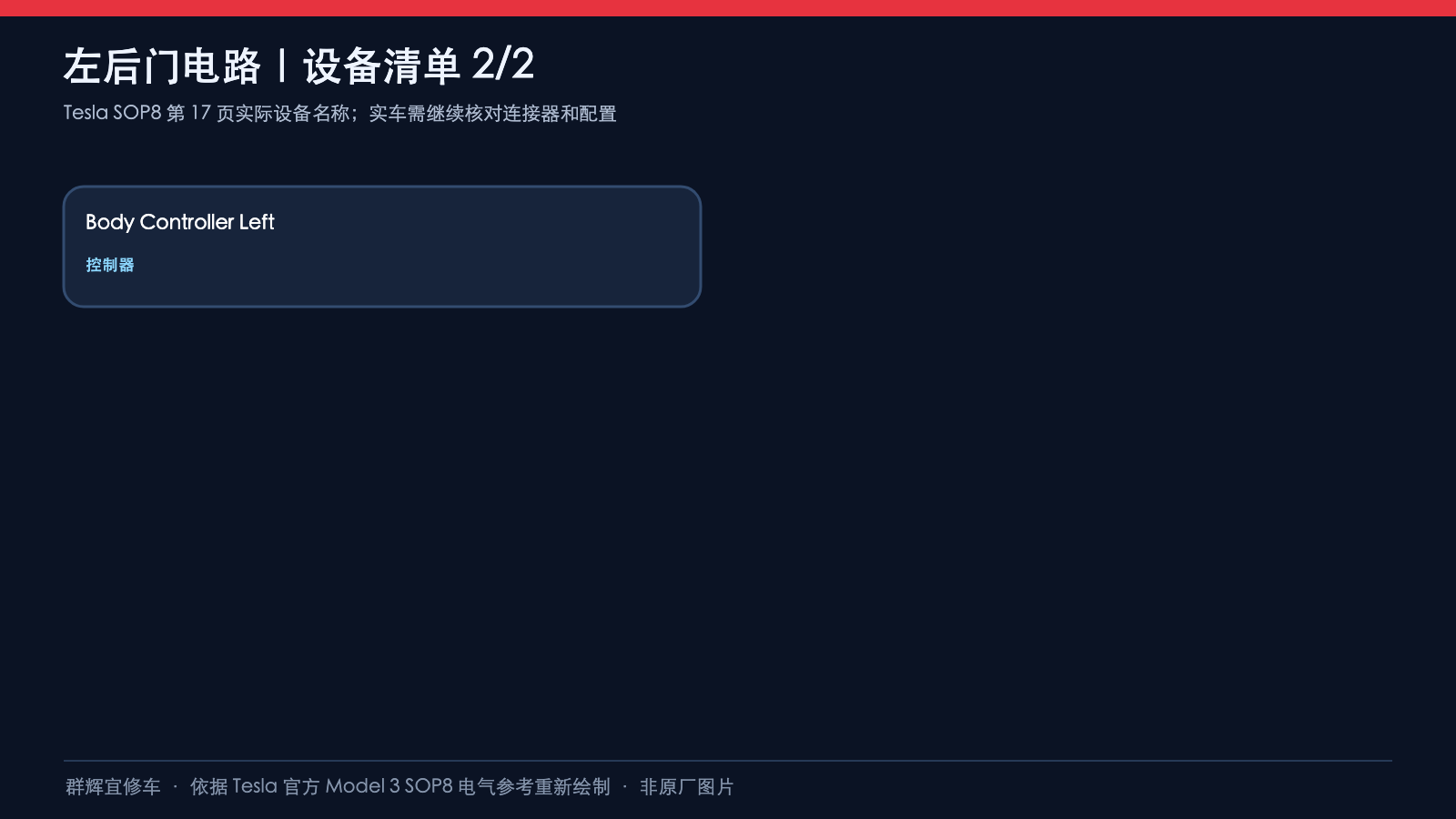

左后门须区分X924车门接口、X925饰板接口以及Z1/Z2两级共享返回。按Tesla Model 3 SOP8 Door Rear Left整理左车身控制器、门内开关、照明、外开传感器、锁机与升降电机。不是用设备名称代替实际针脚，以下按每条连接展开。

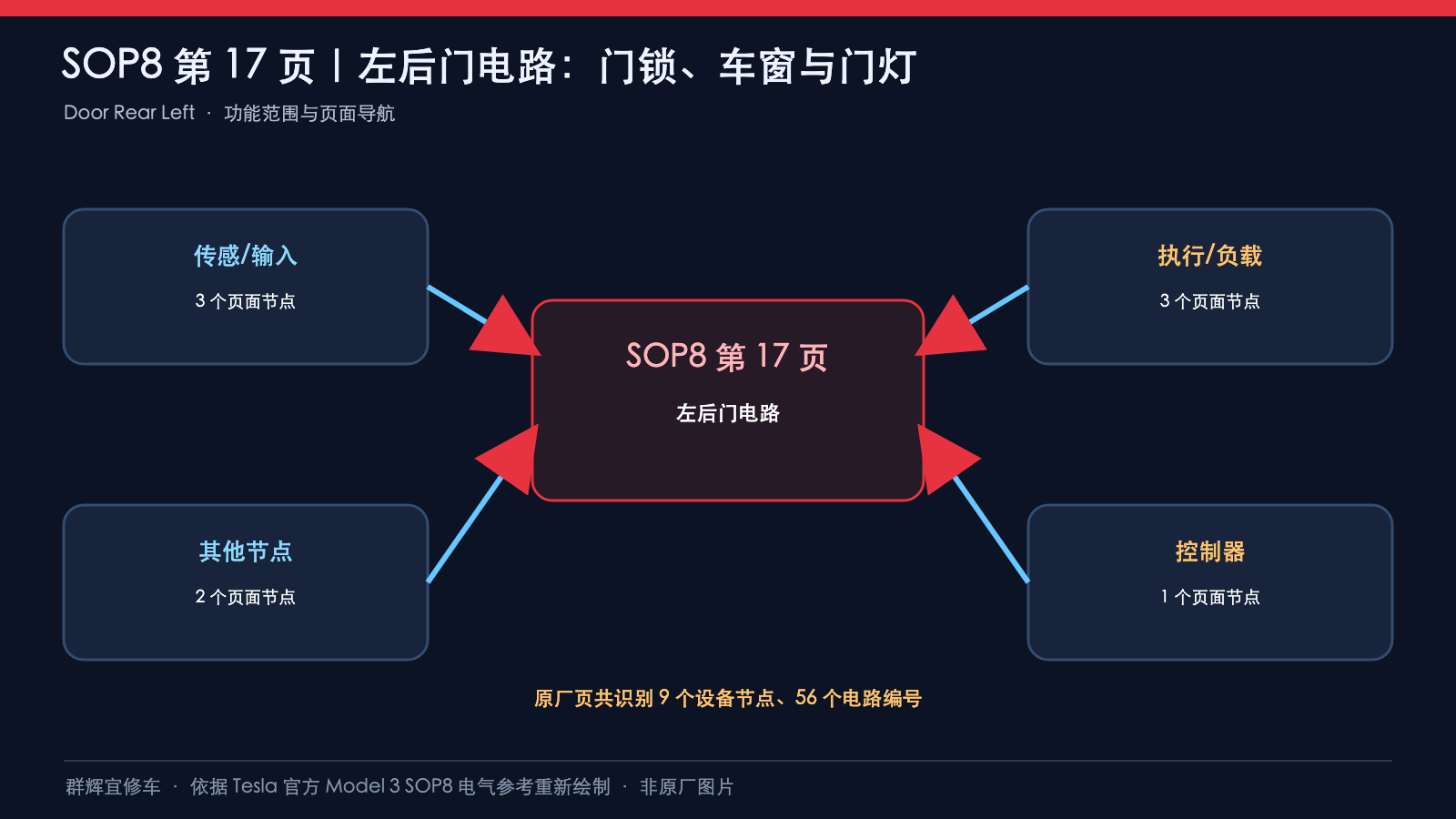

交互page=17对应打印页18 OF 57，原图发布05 2023。标题“2024+”并不保证适用于所有后续车型；先按VIN、生产日期和线束匹配。A线束1897315-XX-C，R线束1897323-XX-B，RT线束1764463-XX-D；RT相关线路标LHST。原图后缀是线路分段编号，不代表针脚。

X924F/M-n表示X924F-n与X924M-n接合；X925M/F-n同理。三个分段后缀按起点到终点的顺序列出，均为FLRY，线径单位mm²。示意布局不表示连接器端面朝向或实车空间位置。

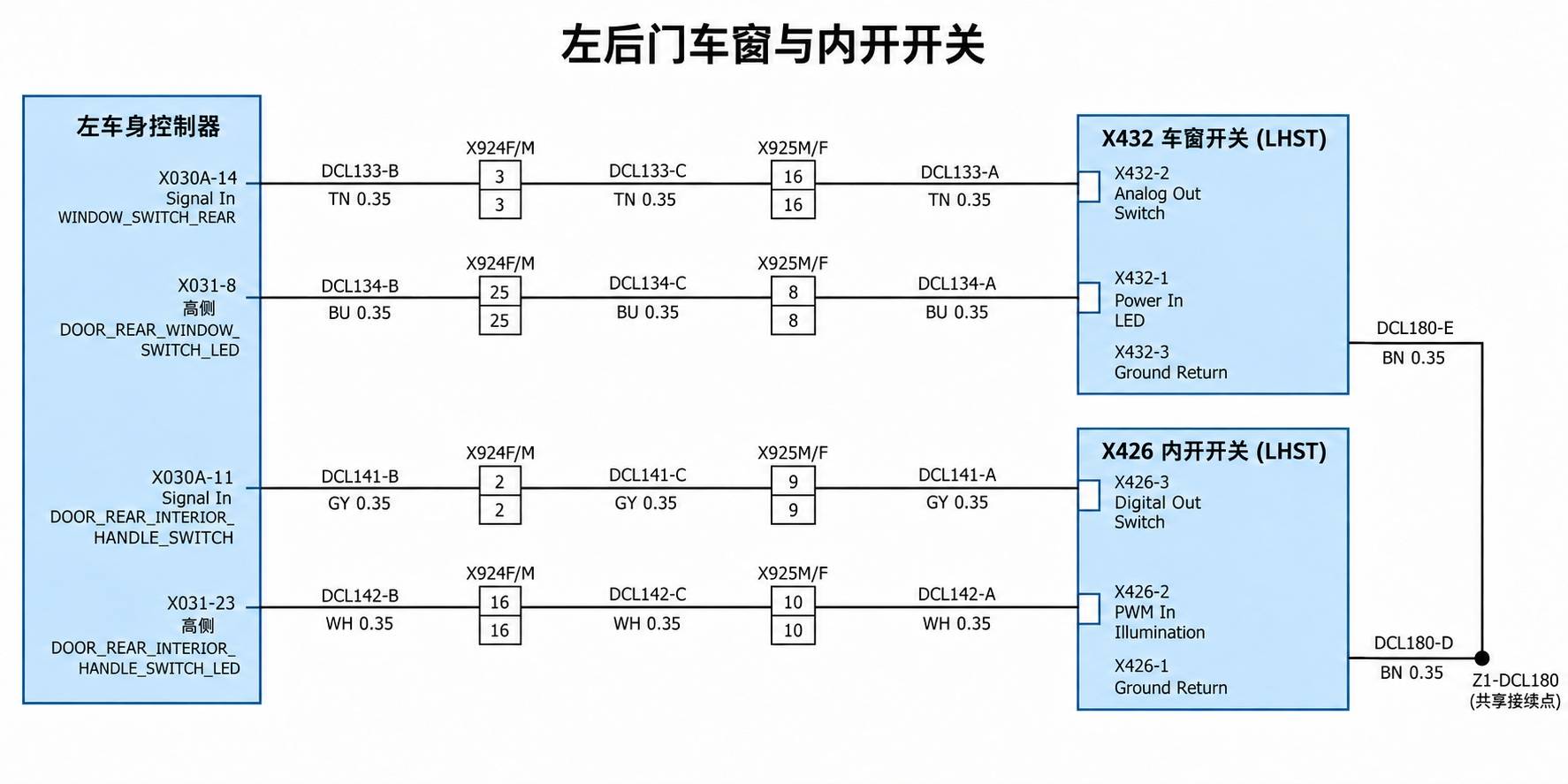

1、左后门车窗与内开开关

控制器信号、开关照明和共享返回分开追线。

B、C、A依次对应A、R、RT线束。RT支路条件LHST。X432为车窗开关，X426为内开开关；照明输入不是开关状态反馈。返回端Size at pin: 0.35。

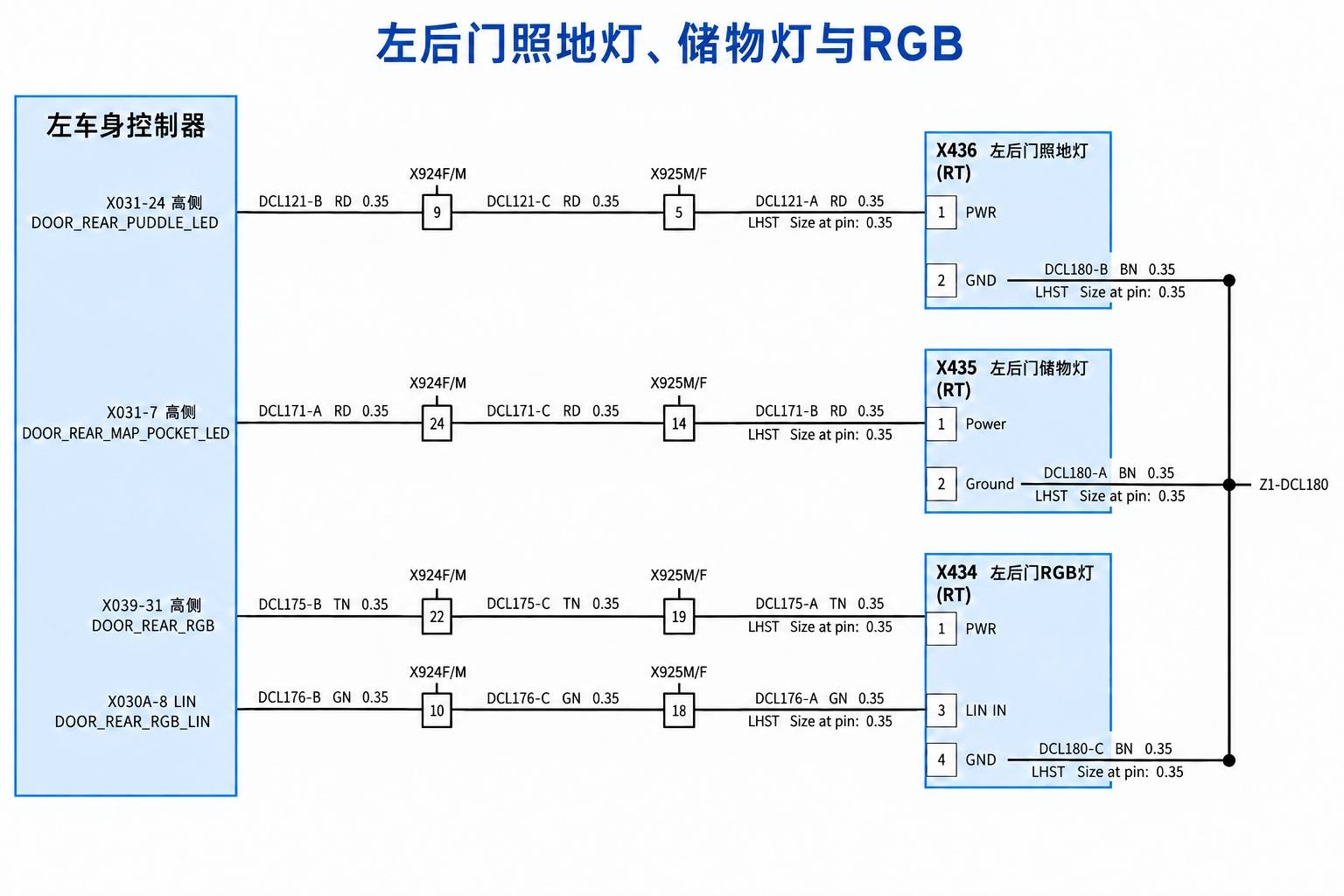

2、左后门照地灯、储物灯与RGB

RGB电源和LIN为独立线路，三种灯的地均进入Z1。

RT段条件LHST，返回端Size at pin: 0.35。注意储物灯DCL171后缀顺序是A/C/B，并非其他灯的B/C/A。原图没有RGB LIN报文、地址或亮度编码信息，不把LIN画成灯供电。

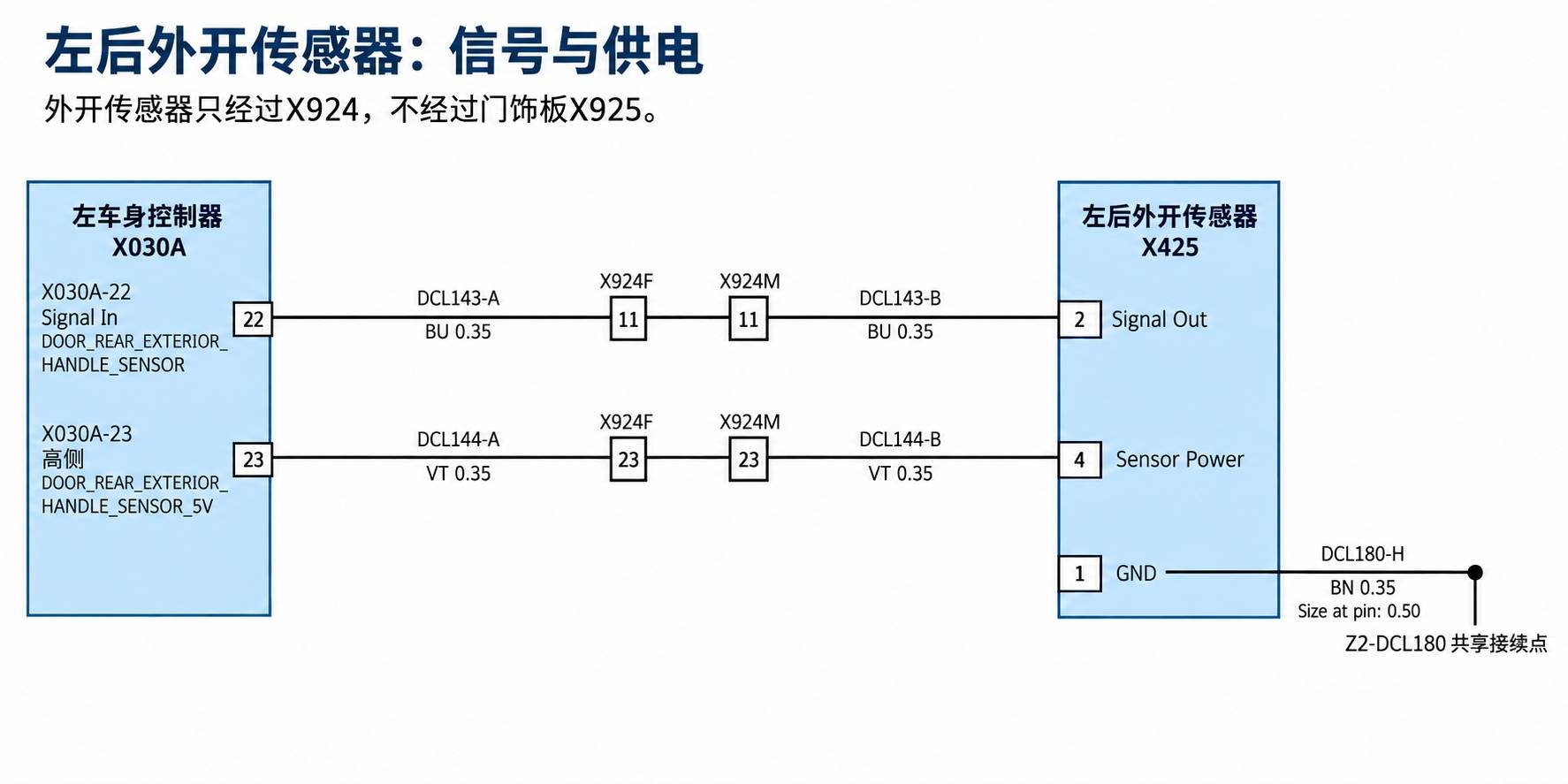

3、左后外开传感器：信号与供电

外开传感器只经过X924，不经过门饰板X925。

A/B后缀分别属于A、R线束。X425-1导线为0.35，但原图Size at pin: 0.50；这两种标注不能擅自统一。控制器功能名含5V，不据此编造实测电压容差或供电试验。

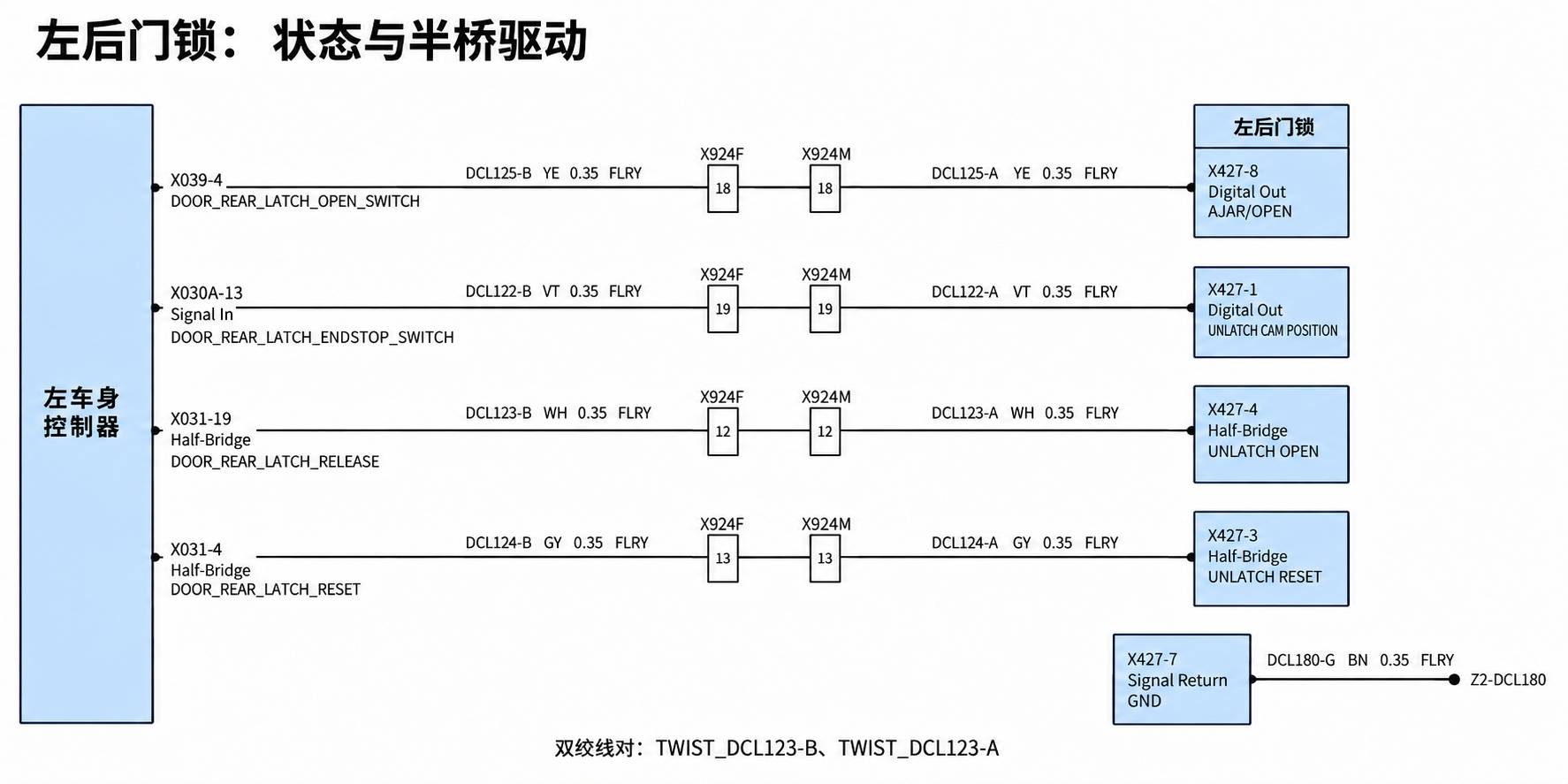

4、左后门锁：状态与半桥驱动

门锁状态输出、释放/复位驱动和信号返回不是同一条线。

B/A后缀为A、R线束。X039-4原图没有给出Signal In等类型，不补造。绞线对TWIST_DCL123-B、TWIST_DCL123-A。X427-7端Size at pin: 0.35。两条半桥线不能当固定电源正负极，不提供强制解锁跨接步骤。

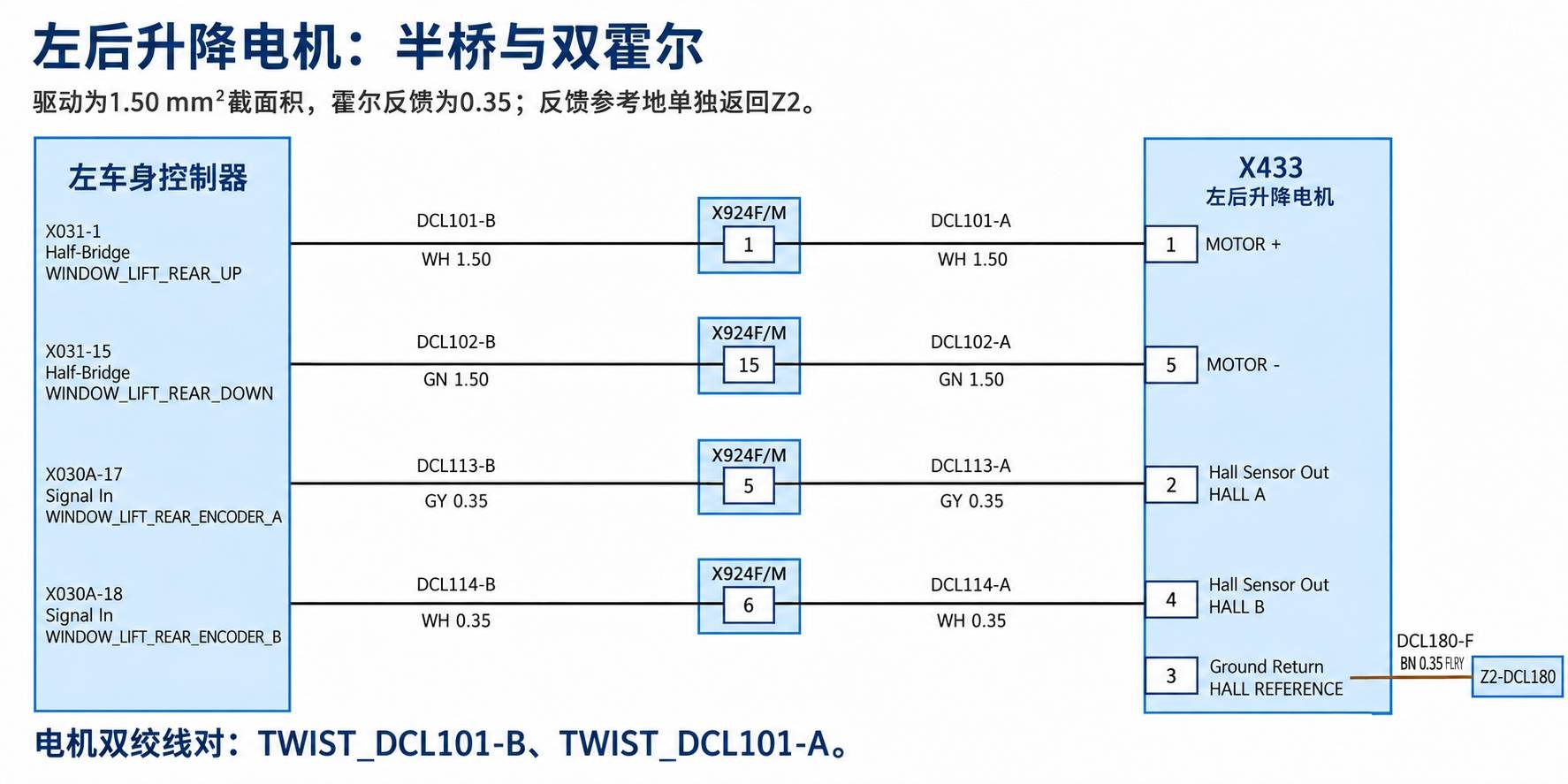

5、左后升降电机：半桥与双霍尔

驱动为1.50线径，霍尔反馈为0.35；反馈参考地单独返回Z2。

B/A后缀为A、R线束，绞线对TWIST_DCL101-B和TWIST_DCL101-A。X433-3端Size at pin: 0.35。不要把霍尔参考地与任一半桥驱动端短接；此页不提供防夹初始化、脉冲判定或行程学习方法。

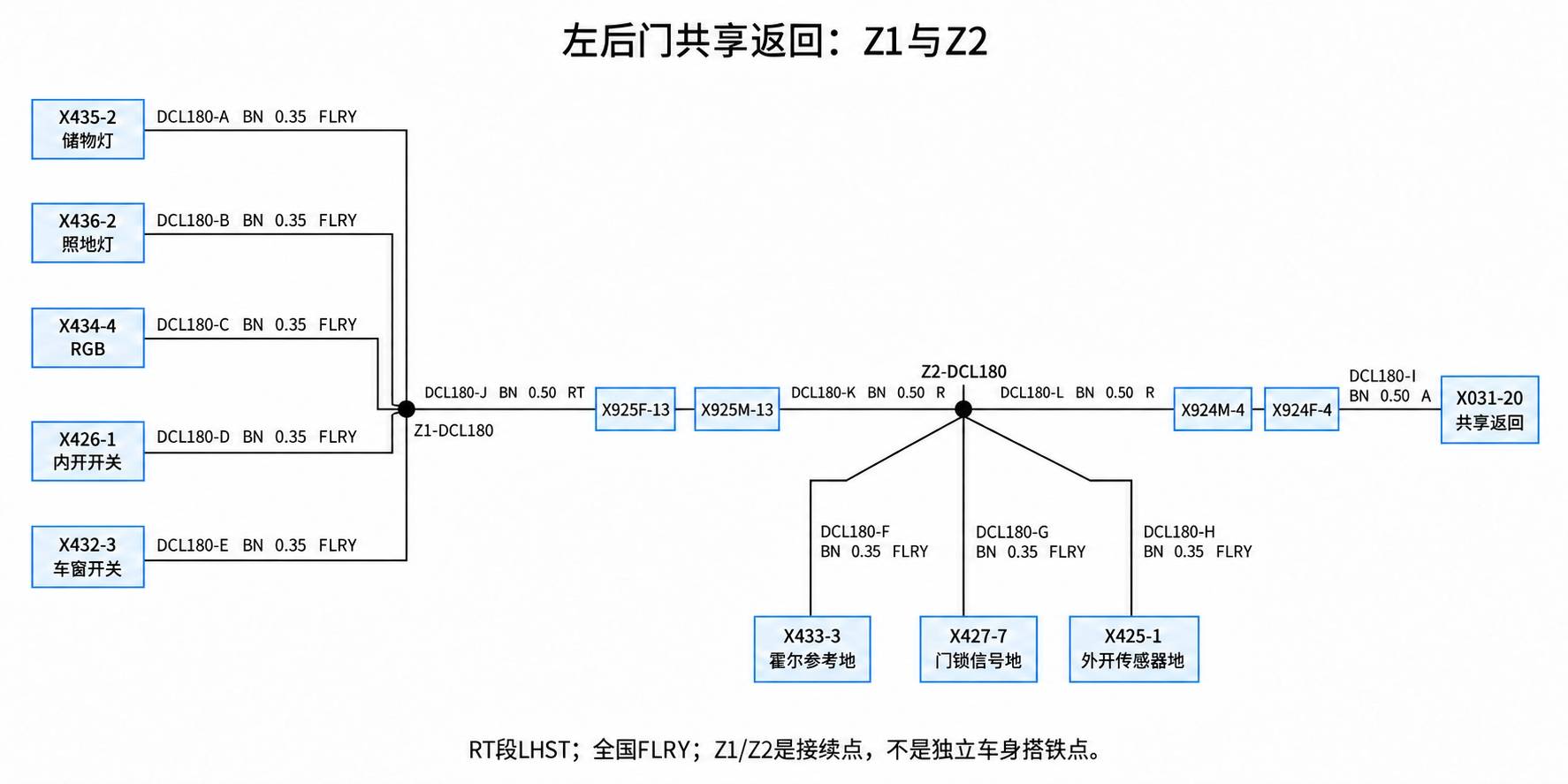

6、Z1、Z2与左后门共享返回

饰板五支路先汇合Z1，经X925进入Z2，再经X924回控制器。

Z1五支路及J为RT线束LHST条件；F/G/H及K/L为R线束，I为A线束。Z1与Z2不是两个独立车身搭铁点。X925的13端与X924的4端不能混用；共享异常仅提供关联核查方向，不足以直接判定控制器损坏。

7、读图和施工边界

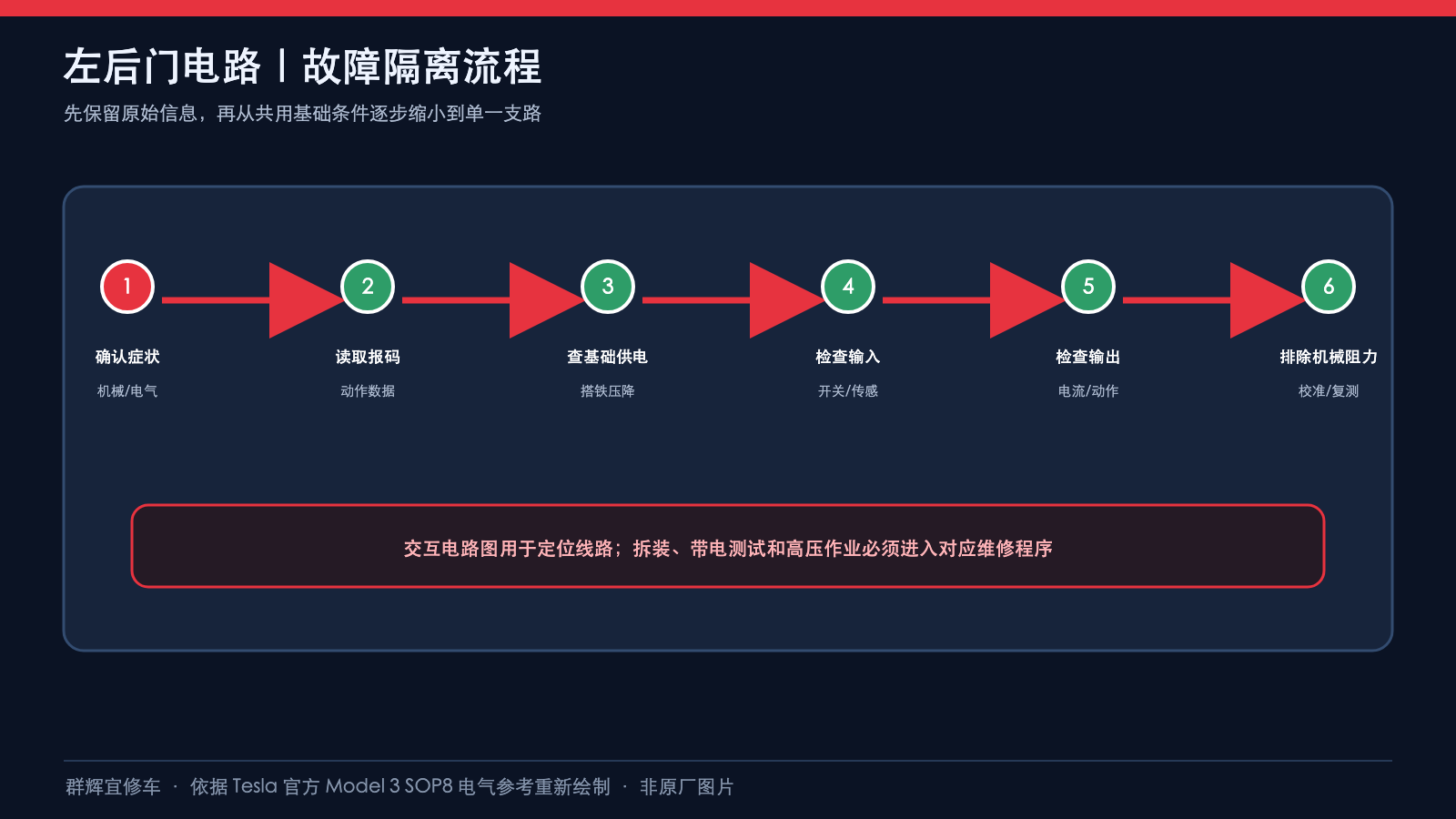

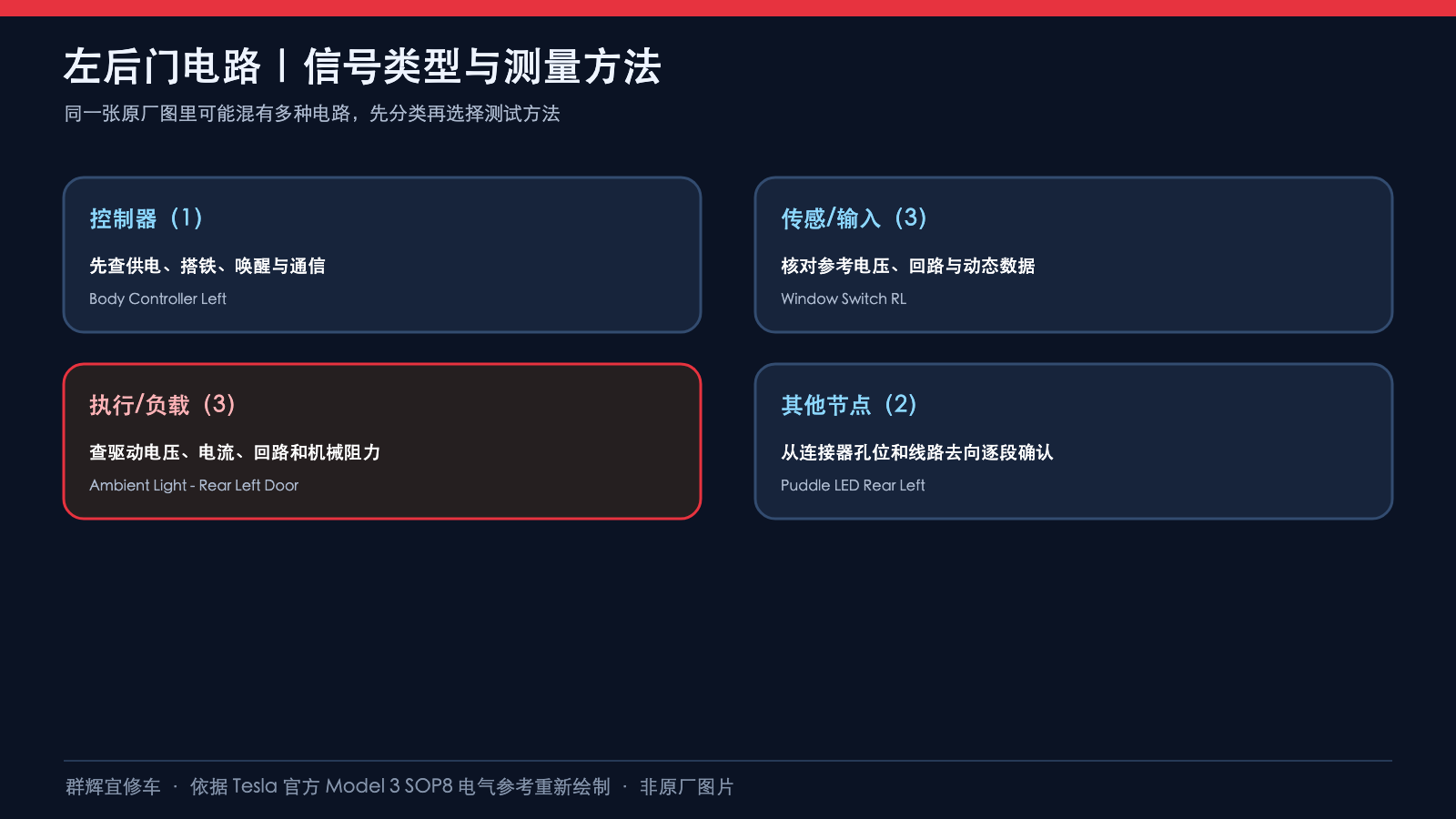

照明、开关反馈、LIN、锁机半桥及霍尔输入必须分开核对。多个饰板设备同时异常时，Z1、X925与Z2共同路径是关联核查方向；外开、锁机与电机反馈则另有F/G/H支路，不能把所有设备都接到Z1。先按实际程序确认供电和连接状态，不只凭一个症状换件。

BN棕、BU蓝、TN棕褐、GY灰、WH白、RD红、GN绿、VT紫、YE黄。原图没有保险规格、电流限值、开关电阻、PWM/LIN波形、门锁强制驱动、车窗学习或扭矩程序，本文不编造。门锁和车窗动作有夹伤风险；由具备资质人员按适用原厂维修程序进行断电、检查和恢复。

资料来源

Tesla SOP8 Door Rear Left交互图与对应打印图。六张图依据原图连接关系分组重绘，并非特斯拉原始图片；施工以适用原厂资料和实车为准。
