2024+ 特斯拉 Model 3 SOP8 右前门电路：门锁、车窗、后视镜与门灯

右前门电路要分清灯光、开关信号、半桥电机驱动和共用地，不能把所有故障都归为门锁或车窗电机。本文按七组展示端子对应关系，保留X053A/X053B、X923及设备端编号，再单列Z1/Z2共用地。线路图用于识别连接，不代表连接器端面朝向、实际线束长度或允许的测量接法。

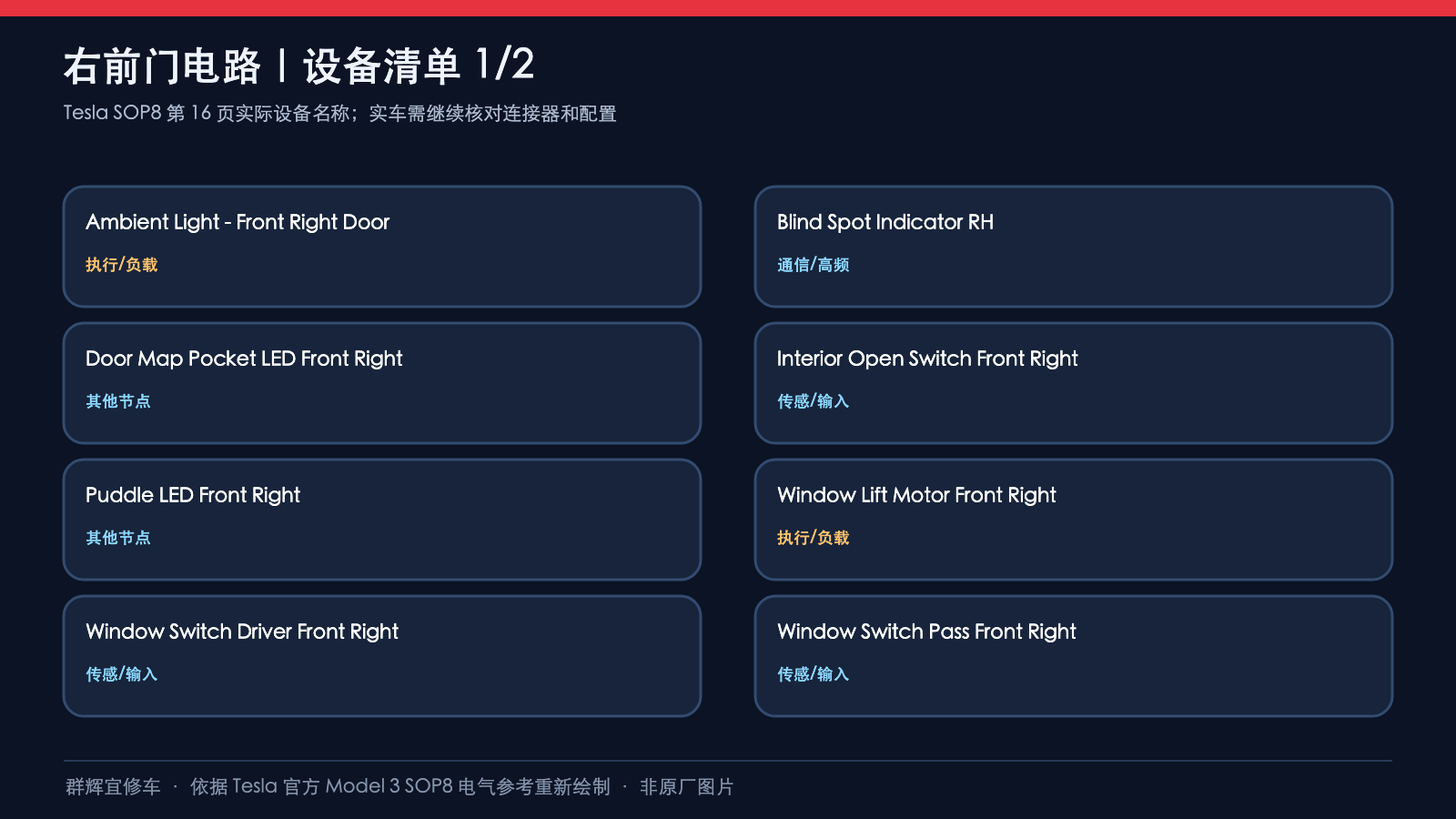

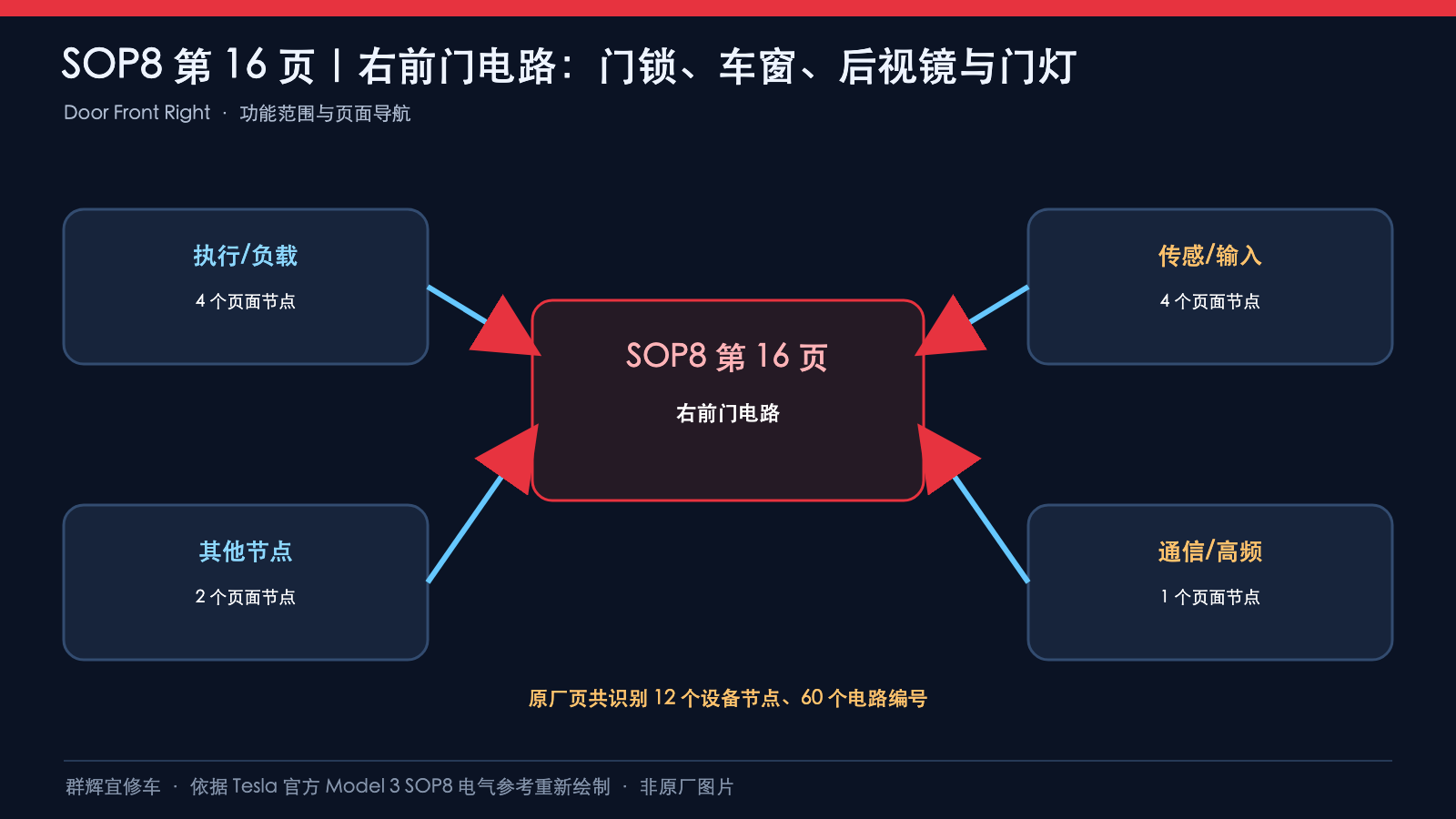

依据Model 3 SOP8、prog-233的Door Front Right打印图，05/2023、17 of 57，交互目录page=16。使用前按工厂、生产日期及车辆配置选版本；“右前门”不等于“右舵驾驶员门”。DRV/PASS开关版本、PMIRR后视镜条件及RHST线段条件都要保留，不能只凭文章标题中的2024+套用。

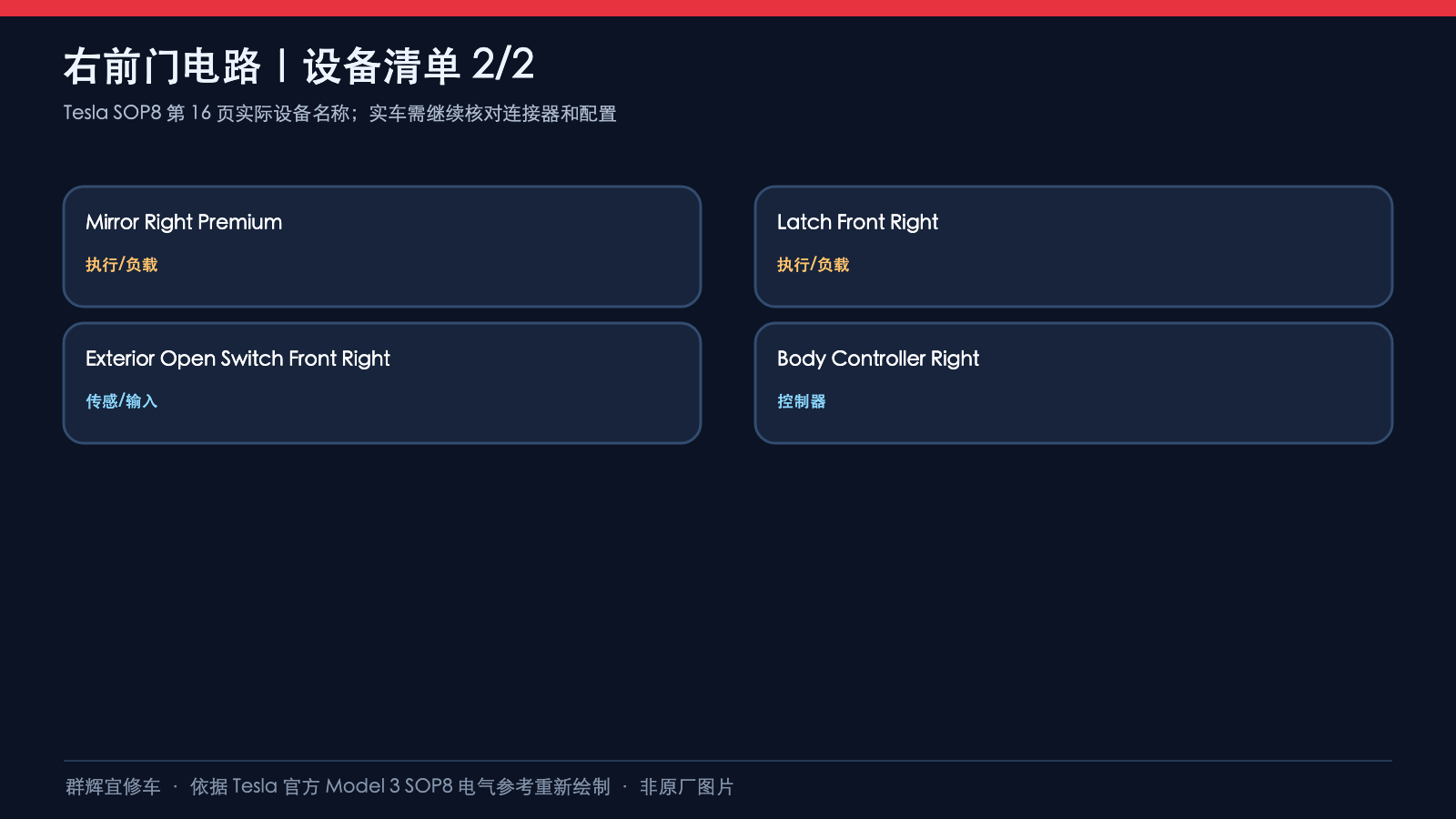

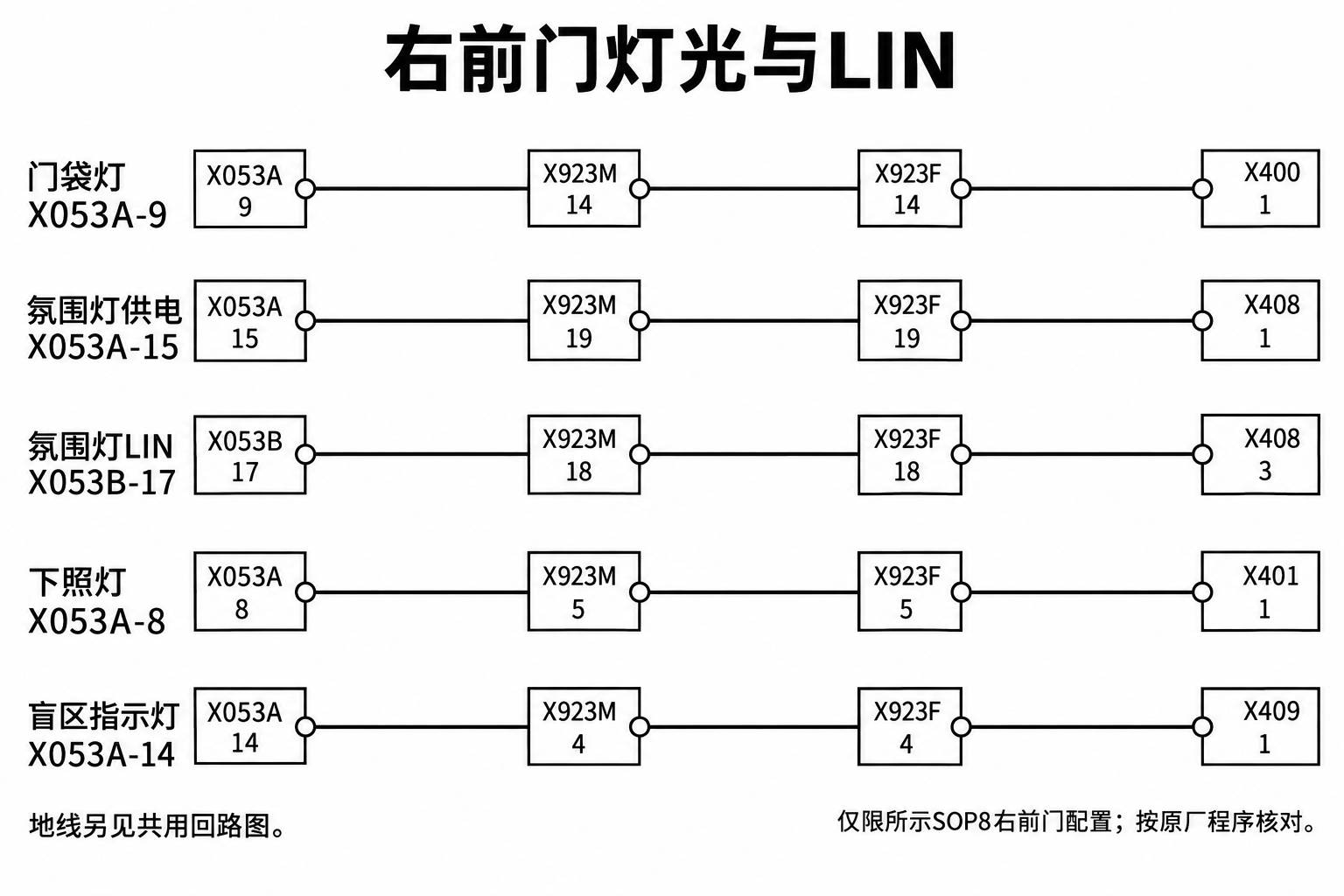

1、灯光：四路供电与一条LIN分开追

门袋灯由X053A-9经X923M-14/F-14到X400-1；下照灯由X053A-8经X923M-5/F-5到X401-1。两者是不同输出和不同设备，即使同时不亮，也不能直接认定共用一个控制输出。

氛围灯供电为X053A-15→X923M-19/F-19→X408-1；LIN为X053B-17→X923M-18/F-18→X408-3。LIN不是灯具供电线，不能把电源检测结果当成LIN通信正常的证据。

盲区指示灯由X053A-14经X923M-4/F-4到X409-1。本页显示的是指示灯回路，不是侧摄像头同轴或雷达信号图。图中未在每幅重复画地线，完整返回路径见第七节。

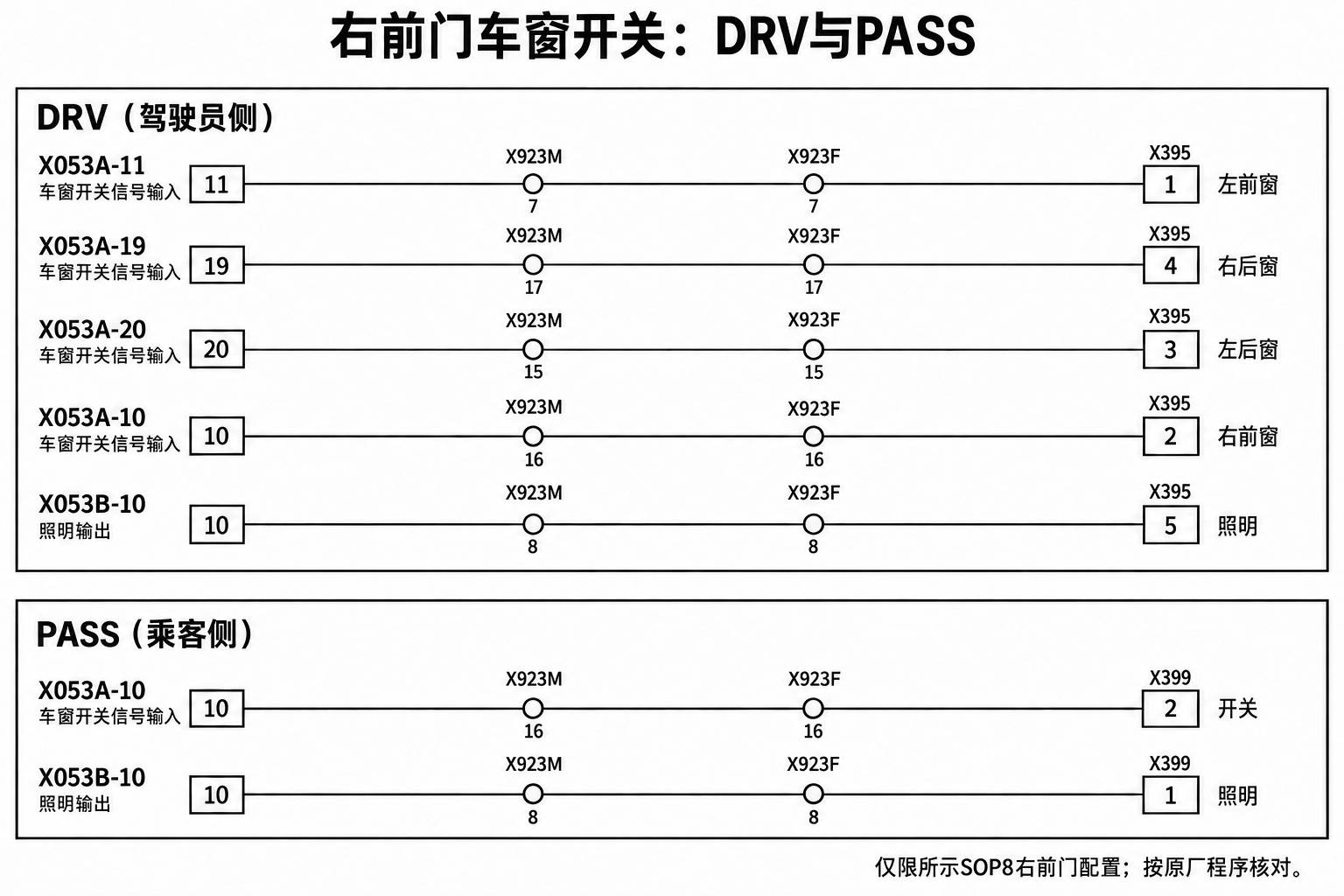

2、DRV与PASS：同在右前门，开关并非同一版本

DRV版本开关为X395：左前窗信号X053A-11→X923-7→X395-1；右后窗X053A-19→X923-17→X395-4；左后窗X053A-20→X923-15→X395-3；右前窗X053A-10→X923-16→X395-2。此处X923简写仍包含图示M/F两侧的同号端子。

DRV照明由X053B-10经X923-8到X395-5，地为X395-6。PASS版本为X399：右前窗信号经同号X923-16到X399-2，照明经X923-8到X399-1，返回地为X399-3。DRV和PASS是版本选择，不能把两种开关并接，也不能把相同线束端子当成两种开关端面针脚完全相同。

原图在PASS信号端标Analog Out、DRV端标Signal Out。本文不由此编造按键电压阶梯或电阻值；诊断时需要相应开关程序提供测试条件。

3、升降电机：五条线分别承担什么

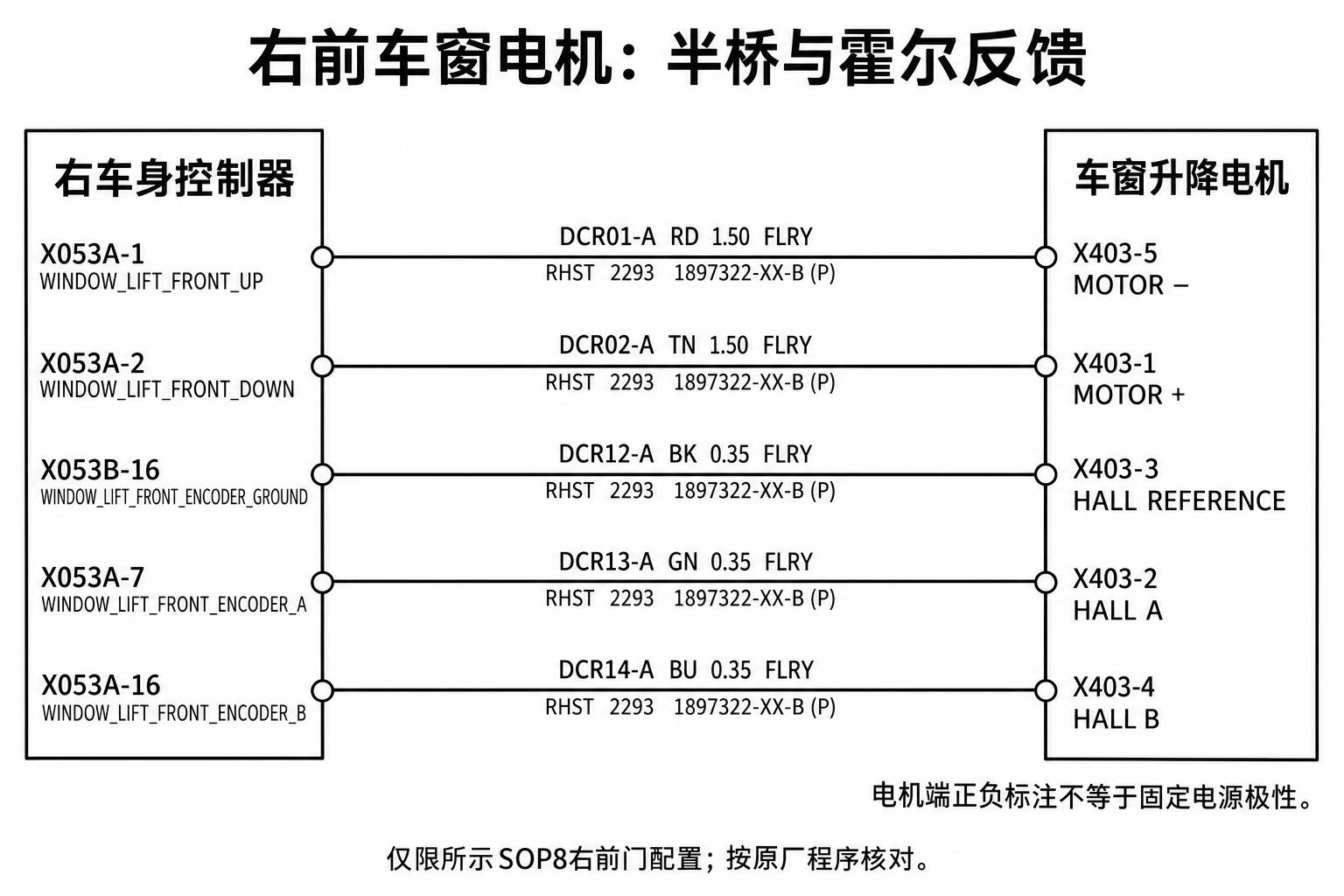

车窗升降电机为X403。X053A-1到X403-5，电机侧标MOTOR−；X053A-2到X403-1，标MOTOR+。控制器端是Half-Bridge，不能将这些正负标识理解为始终接电池正极或始终搭铁。

霍尔参考返回为X053B-16→X403-3；霍尔A为X053A-7→X403-2；霍尔B为X053A-16→X403-4。参考地与两路位置反馈不可互换。原图双绞标记表示线束结构，不表示导线互相短接。

这五条线在本页没有经过饰板插接件X923，重绘不添加该中间接头。车窗不动作、动作后回弹、位置反馈异常需要分别按诊断程序检查，不能只用电机能否转动作为完整验收。

4、门锁与开门开关：状态反馈、驱动和照明不是一回事

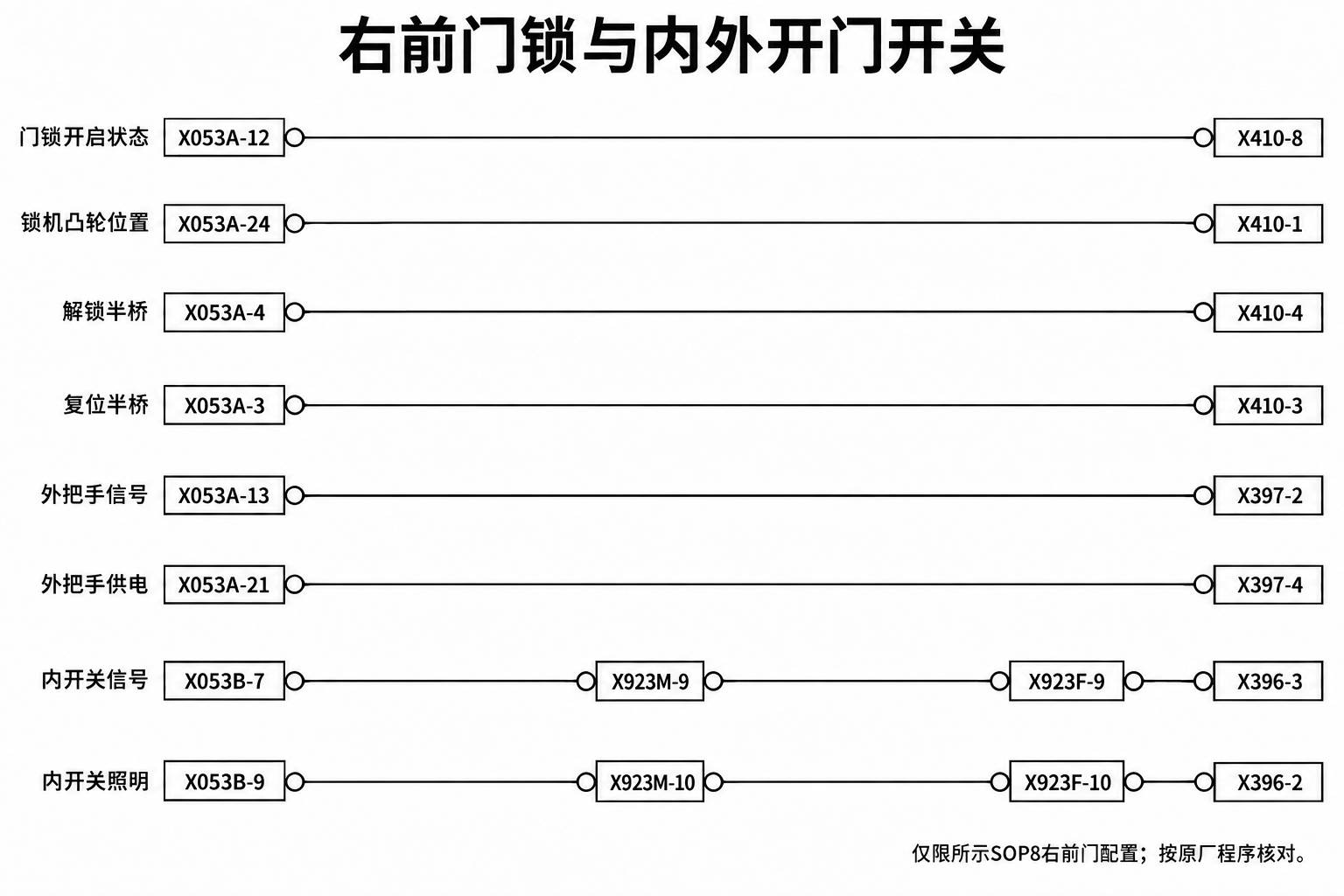

门锁X410的开启状态由X410-8返回X053A-12；凸轮位置由X410-1返回X053A-24。驱动为X053A-4→X410-4（UNLATCH OPEN）和X053A-3→X410-3（UNLATCH RESET），两端都标Half-Bridge。X410-7为Signal Return，汇入Z1-DCR80。

外开门开关为X397：信号X397-2接X053A-13，供电X053A-21接X397-4，X397-1返回Z1。原图控制器信号名含SENSOR_5V，但这不是许可外加电源的说明。

内开门开关为X396：X396-3经X923F-9/M-9接X053B-7；照明由X053B-9经X923M-10/F-10到X396-2（PWM In）；地从X396-1到Z2。不要把照明正常误判为开门请求信号一定正常。

5、PMIRR后视镜：三路调节、加热调光与折叠

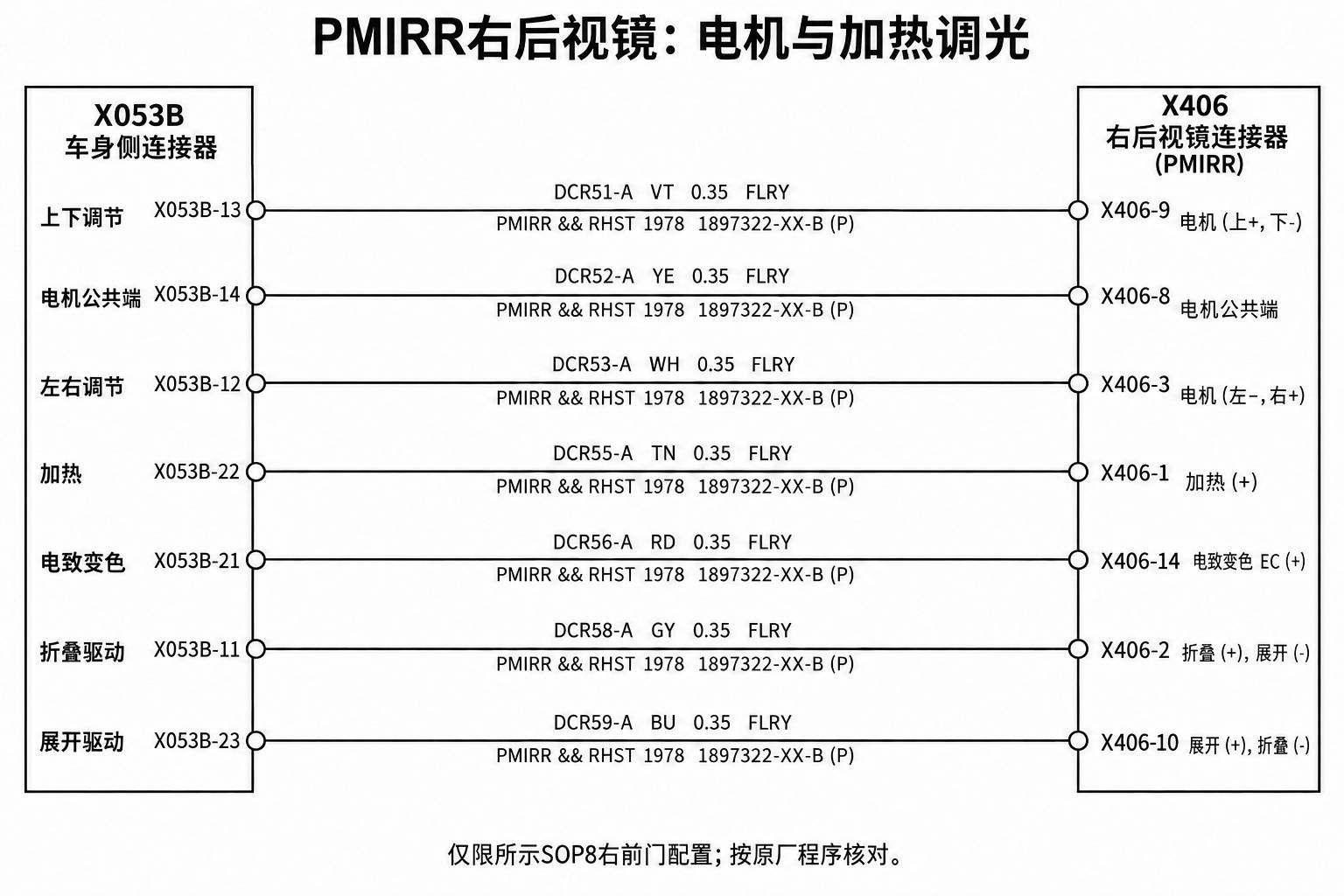

PMIRR右后视镜连接器为X406。上下调节X053B-13→X406-9，公共端X053B-14→X406-8，左右调节X053B-12→X406-3。这里的电机公共端是半桥驱动端，不能当作固定车身地。

加热由X053B-22到X406-1，电致变色由X053B-21到X406-14。折叠两端分别为X053B-11→X406-2和X053B-23→X406-10。原图在折叠与展开时给出相反极性关系；本图保留端点，不补写控制器内部驱动电路。

这些路径带PMIRR条件。不能仅凭连接器外观把不同后视镜配置通用化；更换及功能校准要求应查对应维修程序。

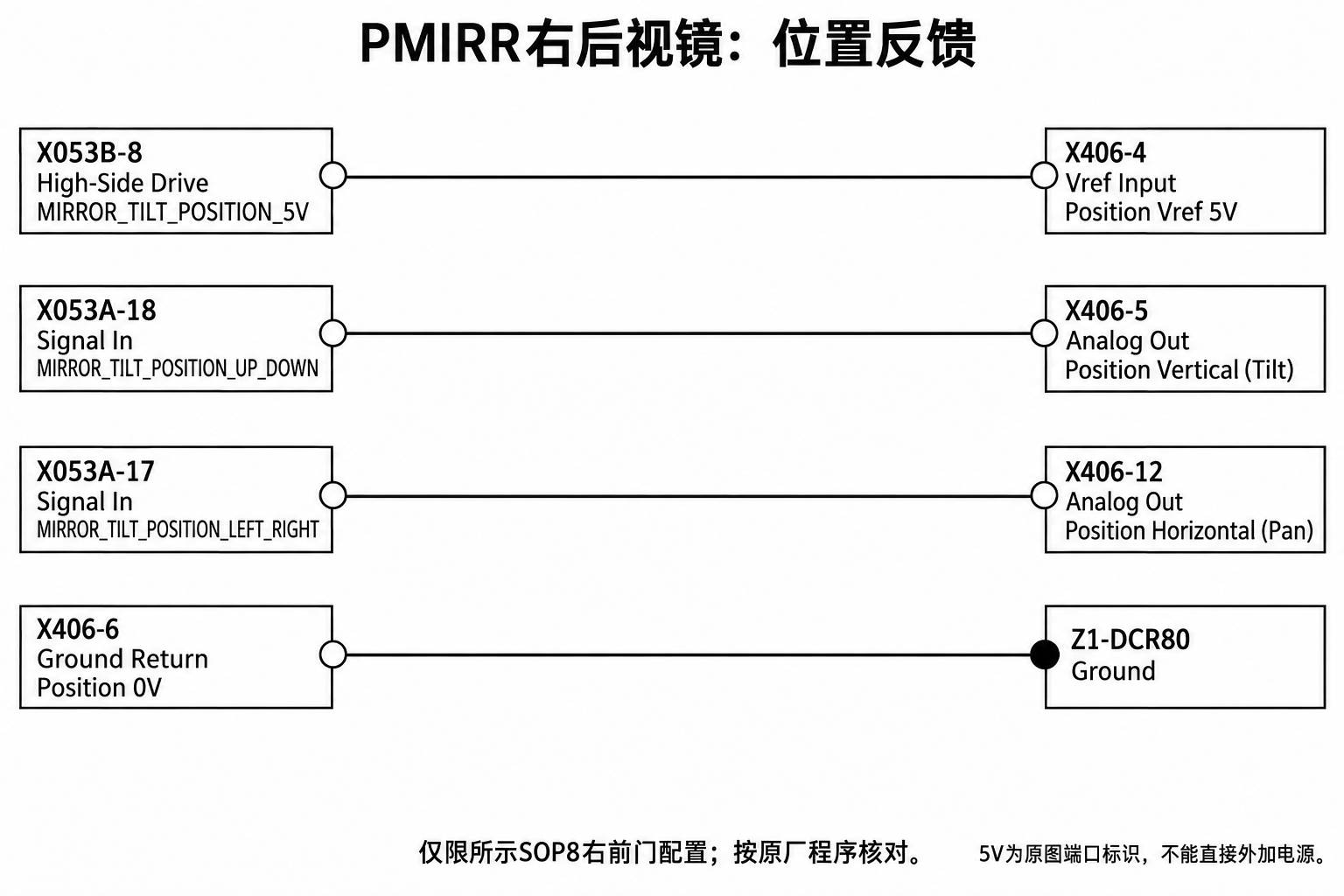

6、后视镜位置：参考、反馈与0V各有端点

位置参考X053B-8到X406-4，原图标Position Vref 5V。垂直位置反馈X406-5接X053A-18，水平位置反馈X406-12接X053A-17，Position 0V从X406-6接到Z1-DCR80。

5V在这里是原图端口标识，不是整车所有门电路的供电标准。反馈端标Analog Out，但本页没有给出正常电压范围、角度对应曲线或允许的负载，不应自行补写。位置0V也不能用电机公共驱动端替代。

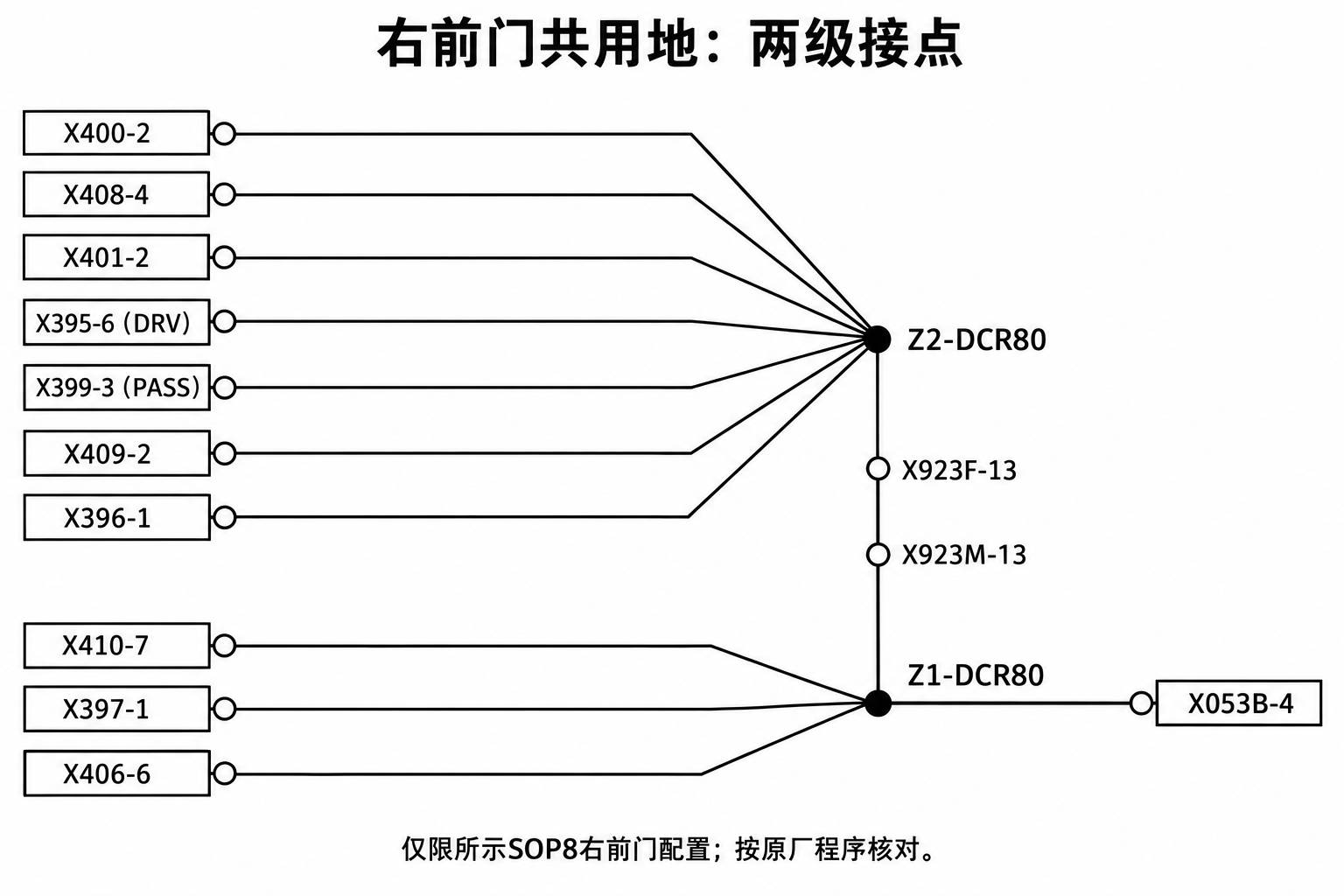

7、共用地：Z2经过X923-13，再到Z1与控制器

Z2-DCR80汇集门袋灯X400-2、氛围灯X408-4、下照灯X401-2、DRV开关X395-6或PASS开关X399-3、盲区指示灯X409-2以及内开门开关X396-1。DRV/PASS两个端点在图中列出是为了比较版本，并非同车必须同时存在。

Z2经X923F-13/M-13连接Z1-DCR80。门锁X410-7、外开门开关X397-1和PMIRR后视镜X406-6直接汇入Z1，不先经过Z2。Z1再沿DCR80-C连接控制器X053B-4。原图这个最后线段标BN 1.00，而X923两侧标BN 0.50；不同线段不能统一成一个规格。

共用地问题可能影响多个功能，但相关性并不证明故障位置。尤其车窗霍尔参考地是X053B-16单独回路，不能不看线路就把它加入Z1/Z2。修复时不要增加跨接线、改变共接点或省略端子锁止检查。

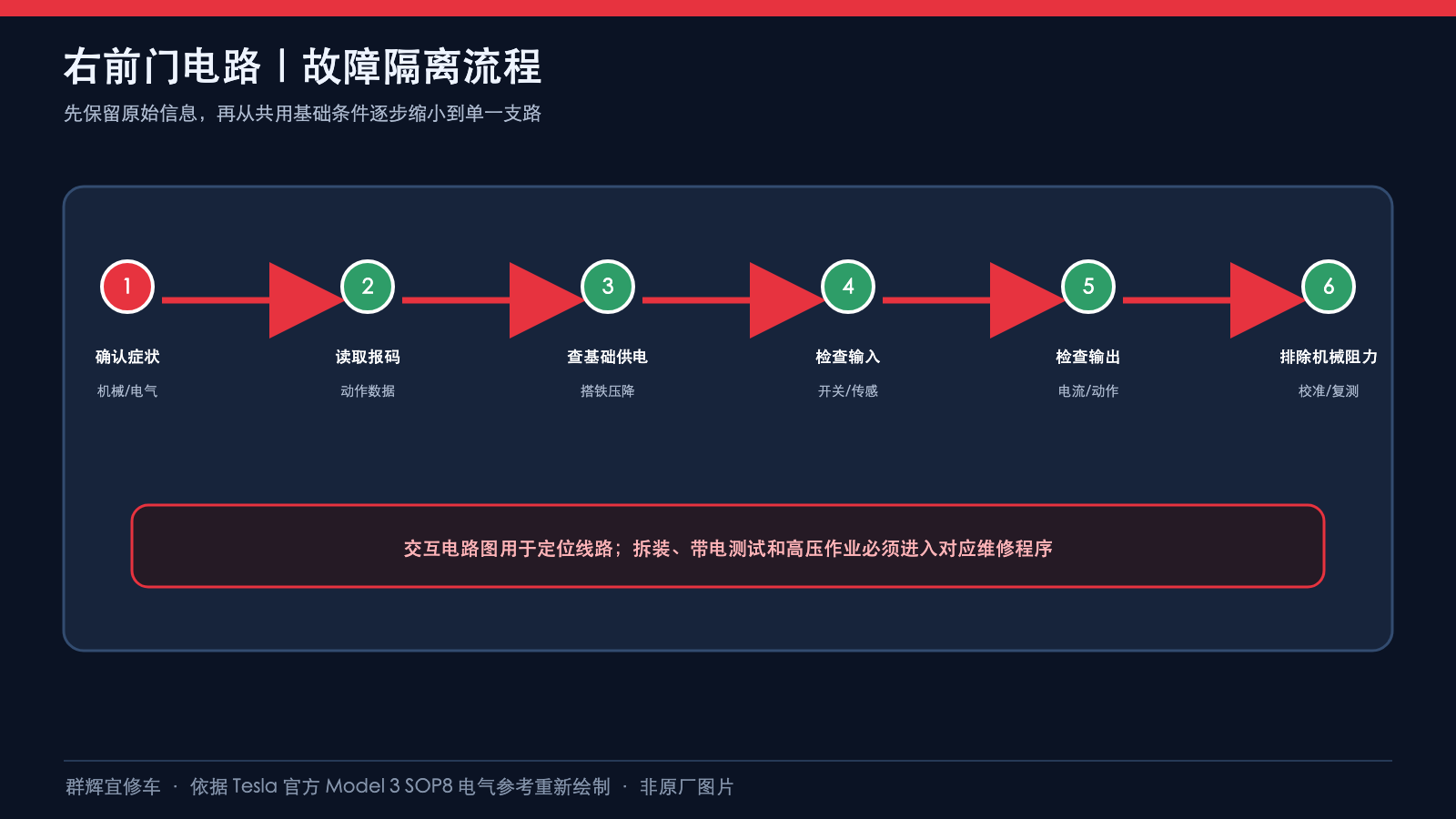

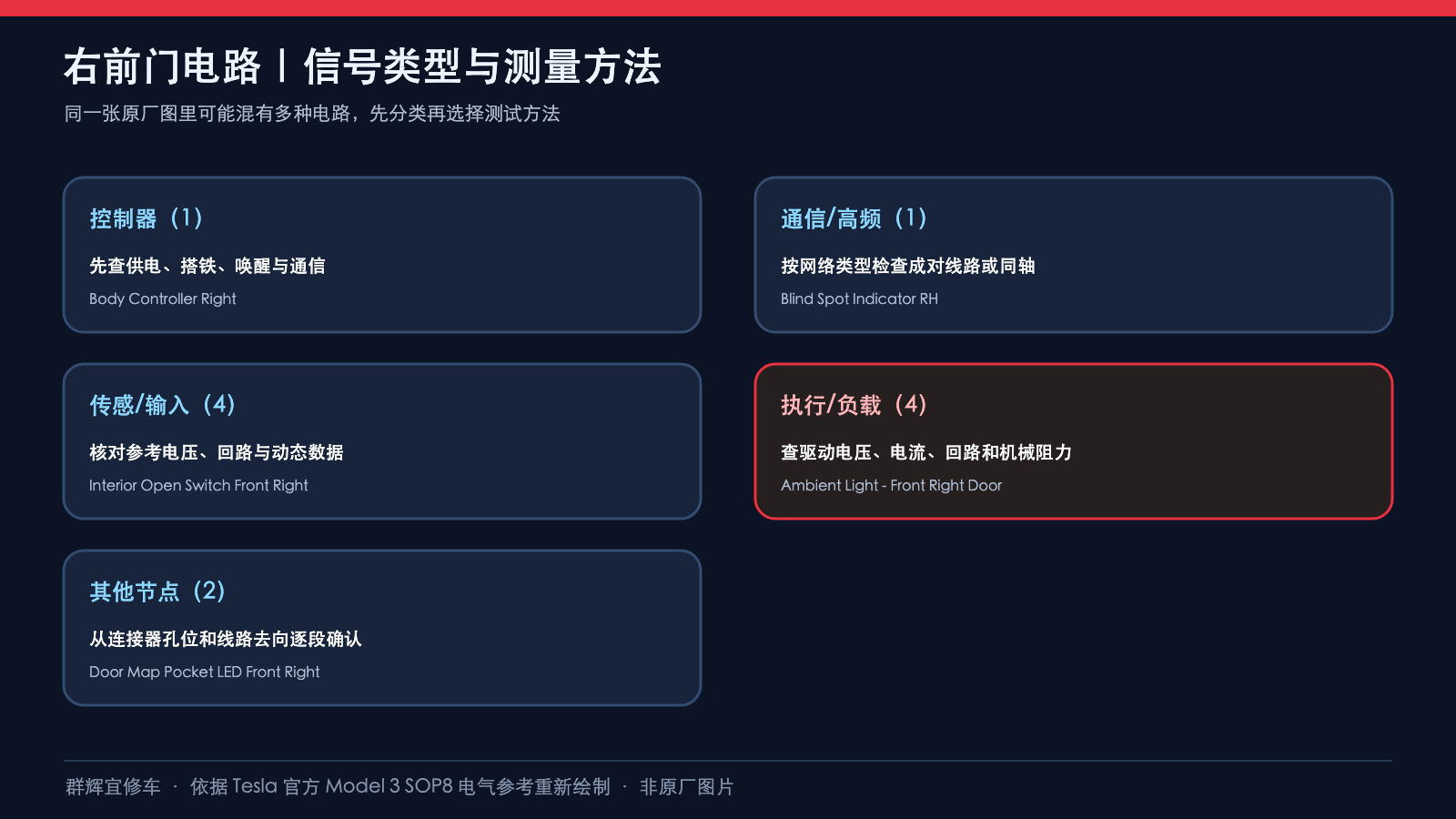

8、诊断记录与维修边界

检查记录应包括版本、功能现象、控制器完整端子、设备端子、中间插接件及测试条件。使用指定探针和适用的断电程序；本页不提供通用探针插入方向、短接方法、负载值、电机外接电源测试或门锁驱动试验。

更换门锁、电机、开关或后视镜后，按对应维修程序完成初始化、功能检查及必要校准。不能以清除故障码、照明恢复或一次开关成功代替完整验收。原图保留的线材、长度和配置表达式应在实车操作前再次核对。

资料来源

Tesla Model 3 SOP8右前门打印电路图，05/2023、17 of 57；交互目录入口。七幅教学重绘以可核对的打印图为依据，省略线长等细节，不是连接器端面或完整施工指导。
