2024+ 特斯拉 Model 3 SOP8 诊断接口：网关、诊断 CAN 与以太网链路

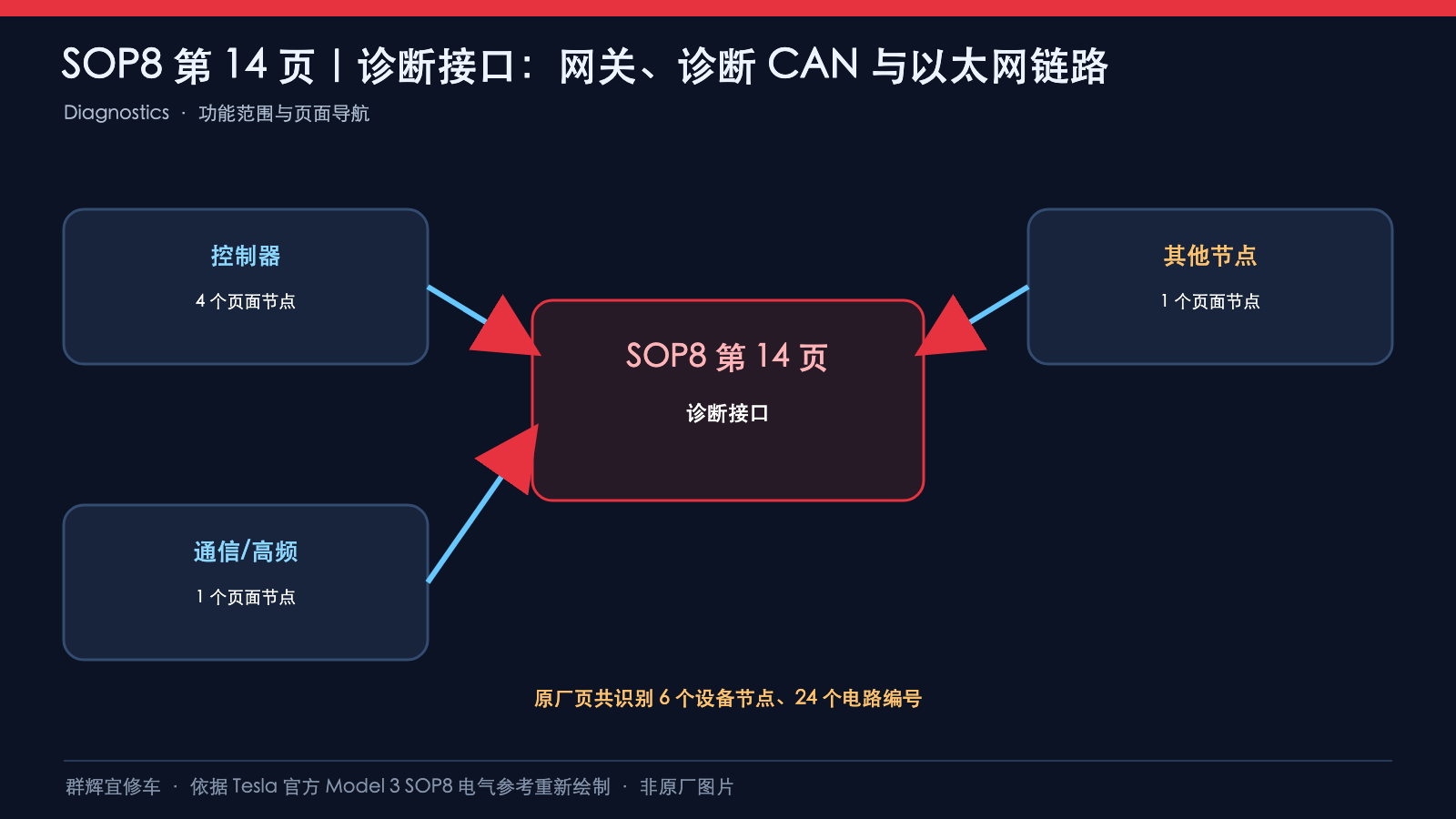

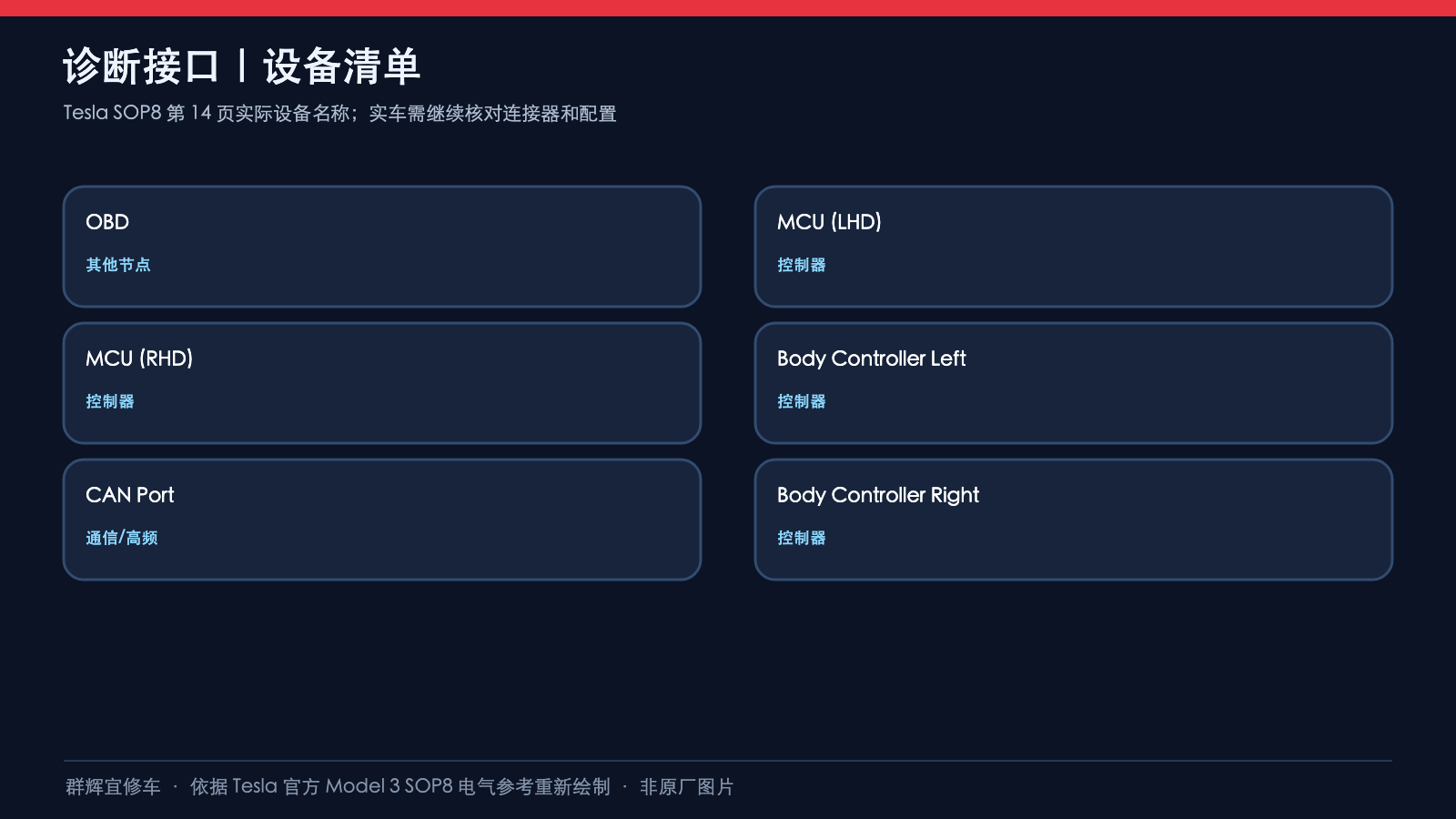

诊断页的X179 CAN接口与X181 OBD接口是两个不同节点，不能合并画成一个诊断插座。本文依据Tesla Model 3 SOP8 Diagnostics交互page=14和对应打印图15 OF 57（05 2023），整页核对CAN Port、OBD、左右车身控制器及LHD／RHD MCU。旧版泛化流程图不足以说明端点关系，现按五个实际支路分图整理。

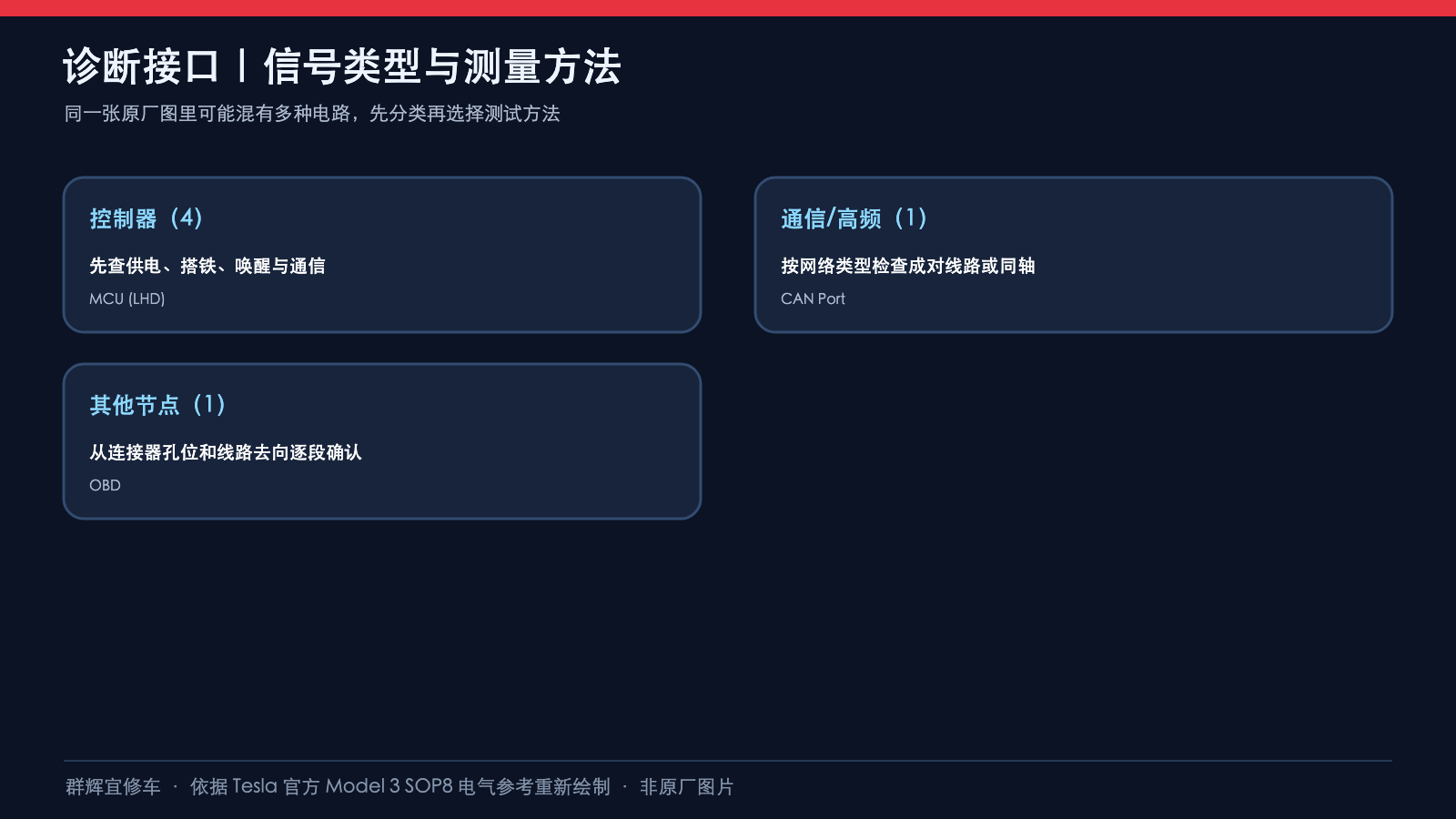

先按VIN、生产工厂、日期及舵位确定资料适用范围；2024+标题不代表全车型通用。下图是电气关系示意，不是插头端面图，不提供从正面或背面数孔的依据。接诊断设备还需要适用原厂工具和连接程序，不能仅凭本页自制跨接线。

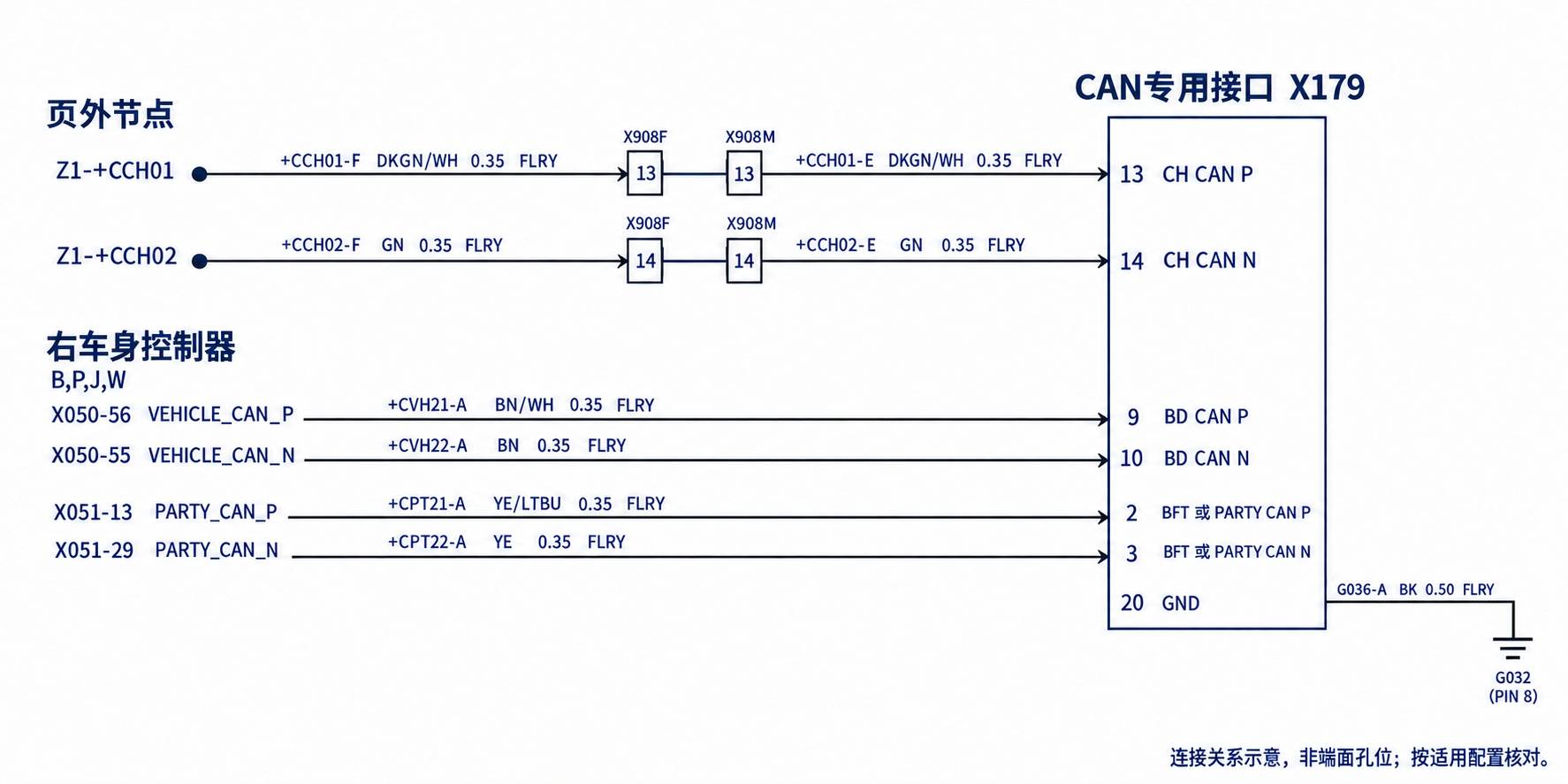

1、X179 CAN专用接口：三组网络不能混接

CAN Port是X179，不是下文OBD的X181。其CH、BD与BFT／PARTY属于不同支路；页外Z1-+CCH01/02经X908到达CH端，不能擅自补画完整底盘网络。

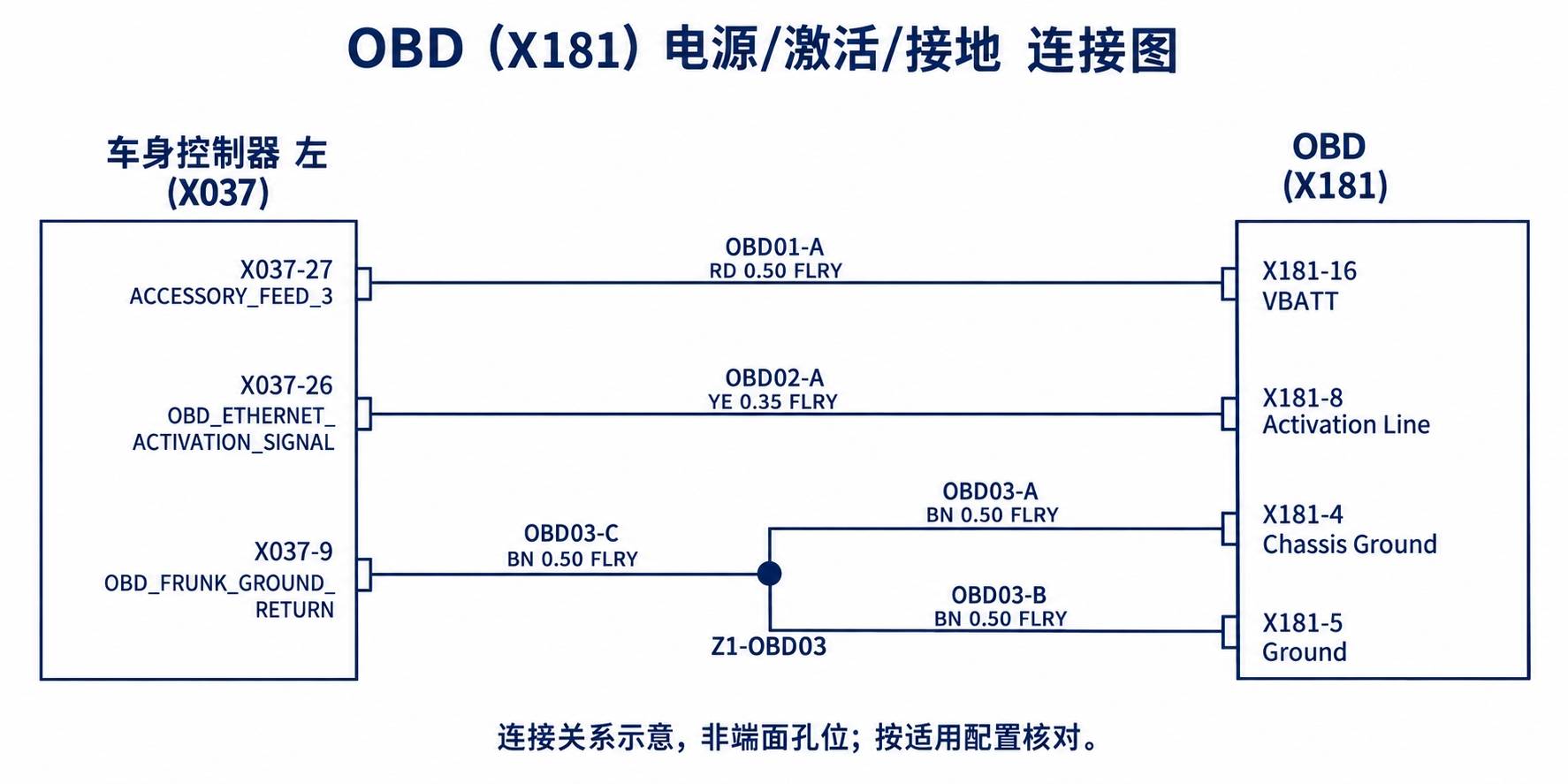

2、X181电源、激活和两条接地支线

左车身控制器X037的27号经OBD01-A供至X181-16；26号经OBD02-A至X181-8激活线。接地返回从X037-9经OBD03-C到Z1-OBD03，再分成-A、-B两段到X181-4和-5。这是共用节点，不是两条完全独立的接地源。

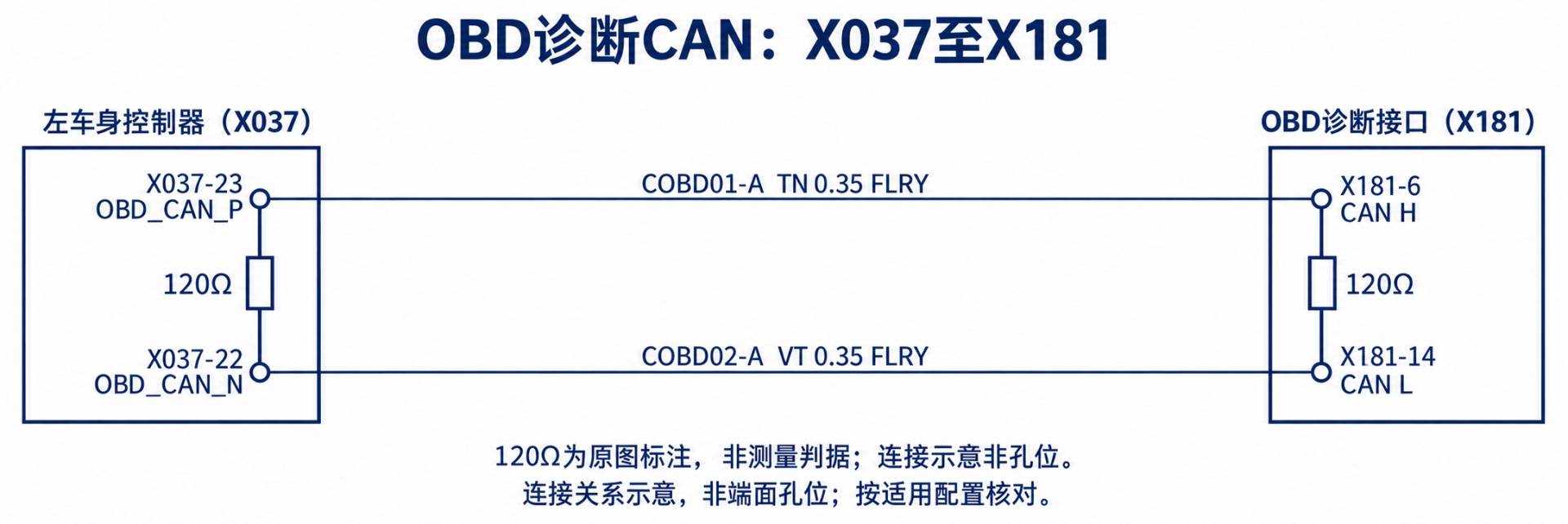

3、OBD诊断CAN：X037至X181

诊断CAN的P从X037-23至X181-6，N从X037-22至X181-14。原图左右两端各标120 Ω；本文保留该图示，不能直接把它变成实车测量标准，更不能带电测电阻。

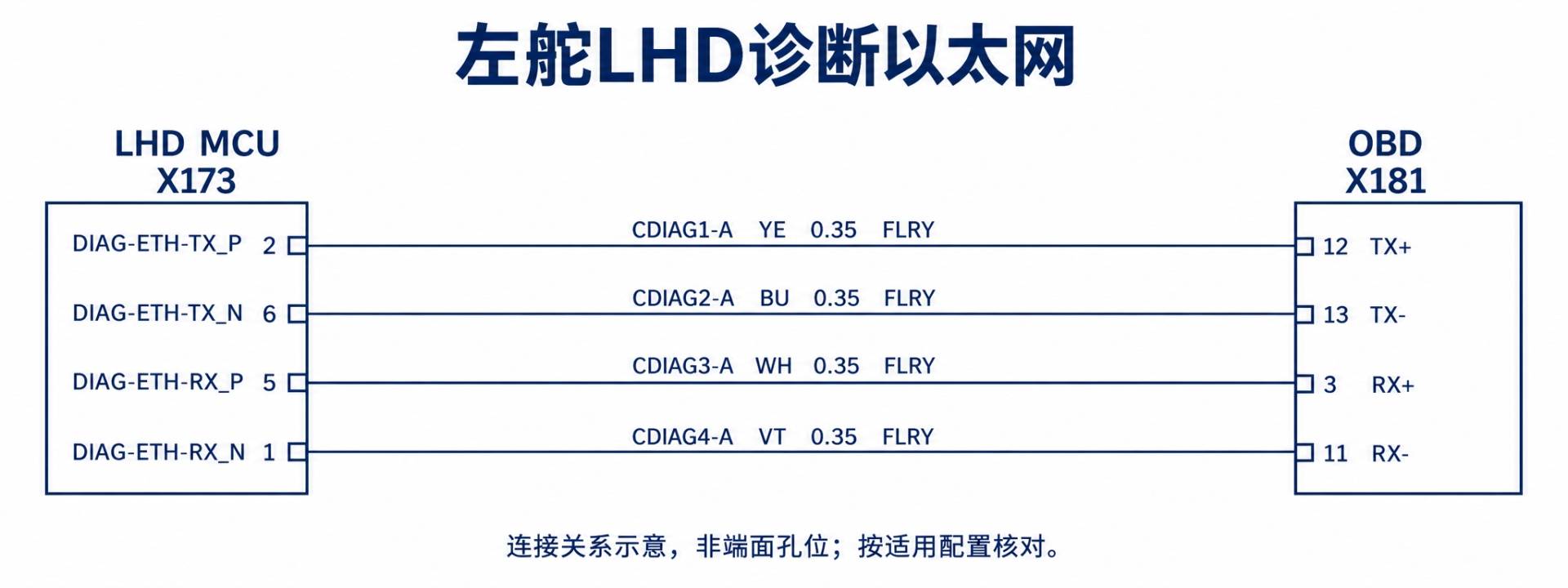

4、左舵LHD：X173四条诊断以太网线

原厂把TX+／TX−及RX+／RX−分别标于下列端点，按原名保留，不自行交换收发端。四线均0.35 mm² FLRY，LHD条件使用-A线号。

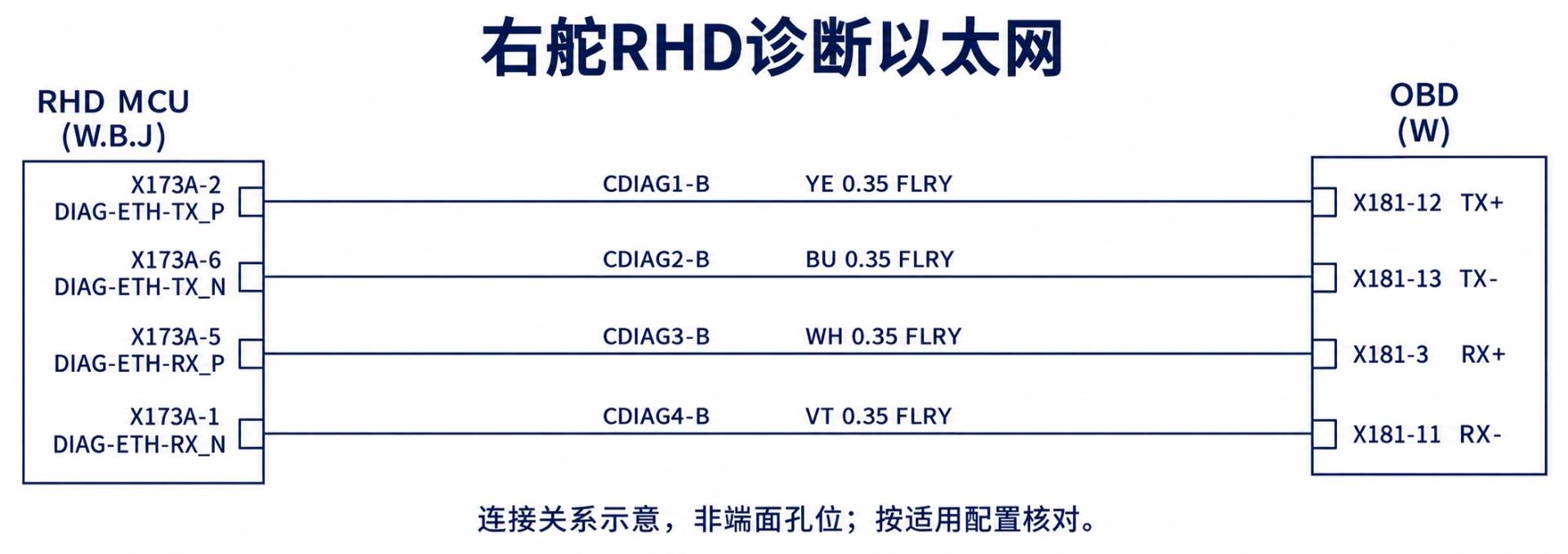

5、右舵RHD：X173A与-B线号

右舵MCU连接器为X173A，不能省去A；线号改为-B。OBD侧仍按本页X181端号。左右舵是配置分支，不是在同一辆车上把两套MCU导线并在一起。四线均0.35 mm² FLRY。

6、线束与线色核对

X179三组CAN普通导线均0.35 mm² FLRY，G036-A搭铁线为0.50 mm² FLRY。X908前的+CCH01/02-F属于W线束1897330-XX-B，之后-E及CVH21/22、CPT21/22和G036-A属于B线束1897316-XX-C。不能只看到同样的CH字母就跳过X908的换段与端号检查。

OBD电源、激活、接地、COBD以及左右舵CDIAG线均在W线束1897330-XX-B。RD红、YE黄、BN棕、BK黑、BU蓝、WH白、VT紫、TN棕褐色；BN/WH是棕带白条纹，DKGN/WH是深绿带白条纹，YE/LTBU是黄带浅蓝条纹。线色是核对项，不能代替完整线号和两端针脚。

双绞标记不代表电气短接；X179的三组CAN、X181的诊断CAN与诊断以太网不可互相混接。图中Z1-OBD03有明确分支，而Z1-+CCH01/02是不同的页外节点，不能因为都以Z1开头就视为同一接点。

7、不能由这张图直接推出的结论

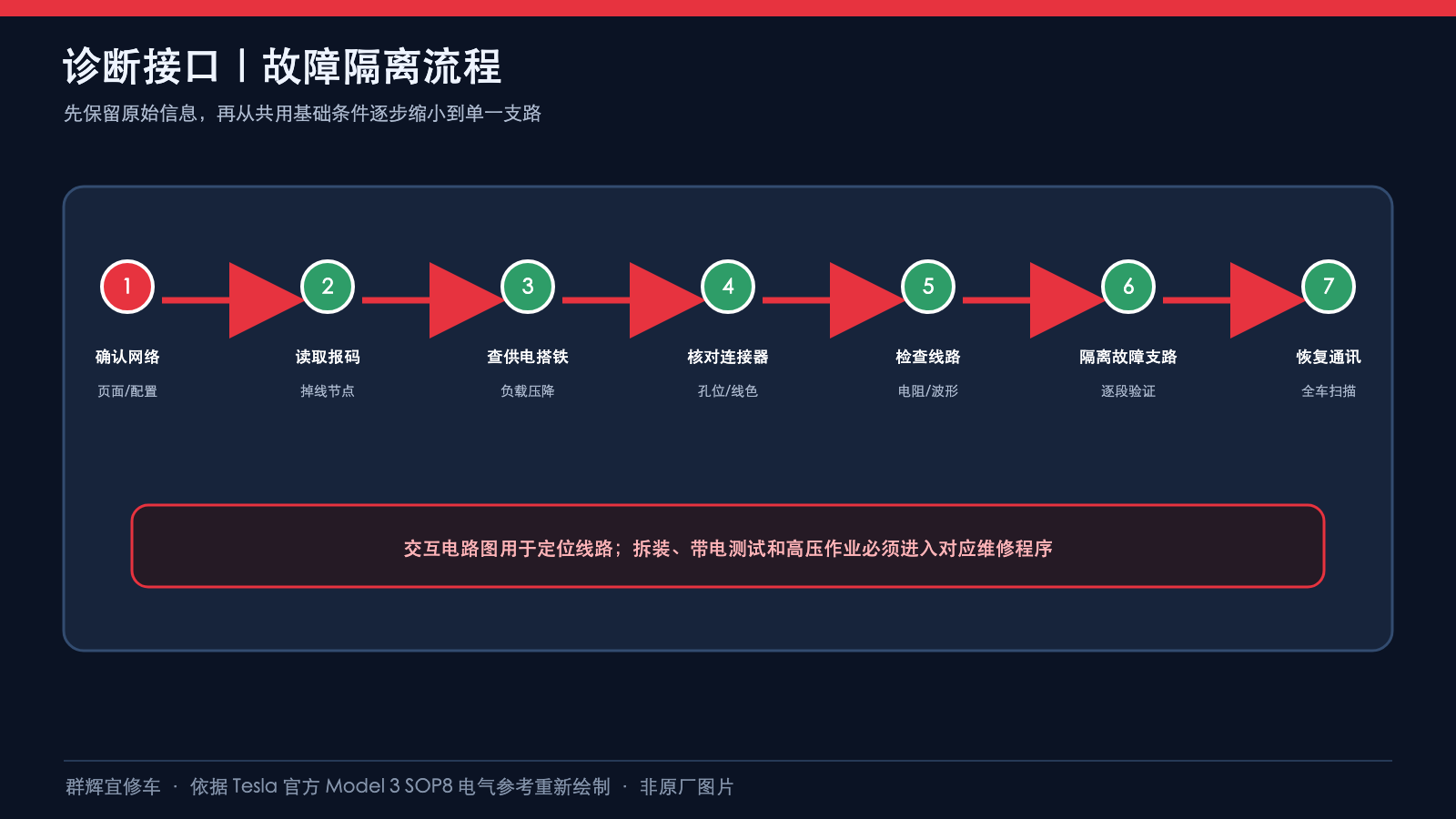

诊断设备未连接时，应按适用原厂程序分别核对供电、激活、返回支路与所用通信通道，不能先认定MCU或网关损坏。X181-16是本图的VBATT，不能据此把X181-8激活线也当作电源端去跨接；X179-20的G032 PIN8与X181的返回路径也不能凭位置相近合并。

本页没有规定电压、压降、电阻判定范围、隔离等待时间、工具型号、编程或校准步骤。本文不提供带电电阻测试、跨接、外加电源或绕过激活的操作。涉及拆装、测量、断电隔离和恢复，应由合格人员按适用原厂程序执行；120 Ω只是这里的图示终端标注，不能机械套作通用合格值。

资料来源

Tesla SOP8 Diagnostics交互图和对应原厂打印图。配图依据实际原图重绘，非原厂原始图片；实车及适用原厂资料优先。
