前舱多个设备接到同一搭铁组件,不代表它们接在同一针位,也不能把左右舵支路叠加到一辆车上。本文按位置和支路将原厂前舱搭铁图拆成六幅,先认清设备端连接器,再沿线找到接地组件及PIN编号。线条表示电气连接关系,不是车上导线的实际弯曲走向。

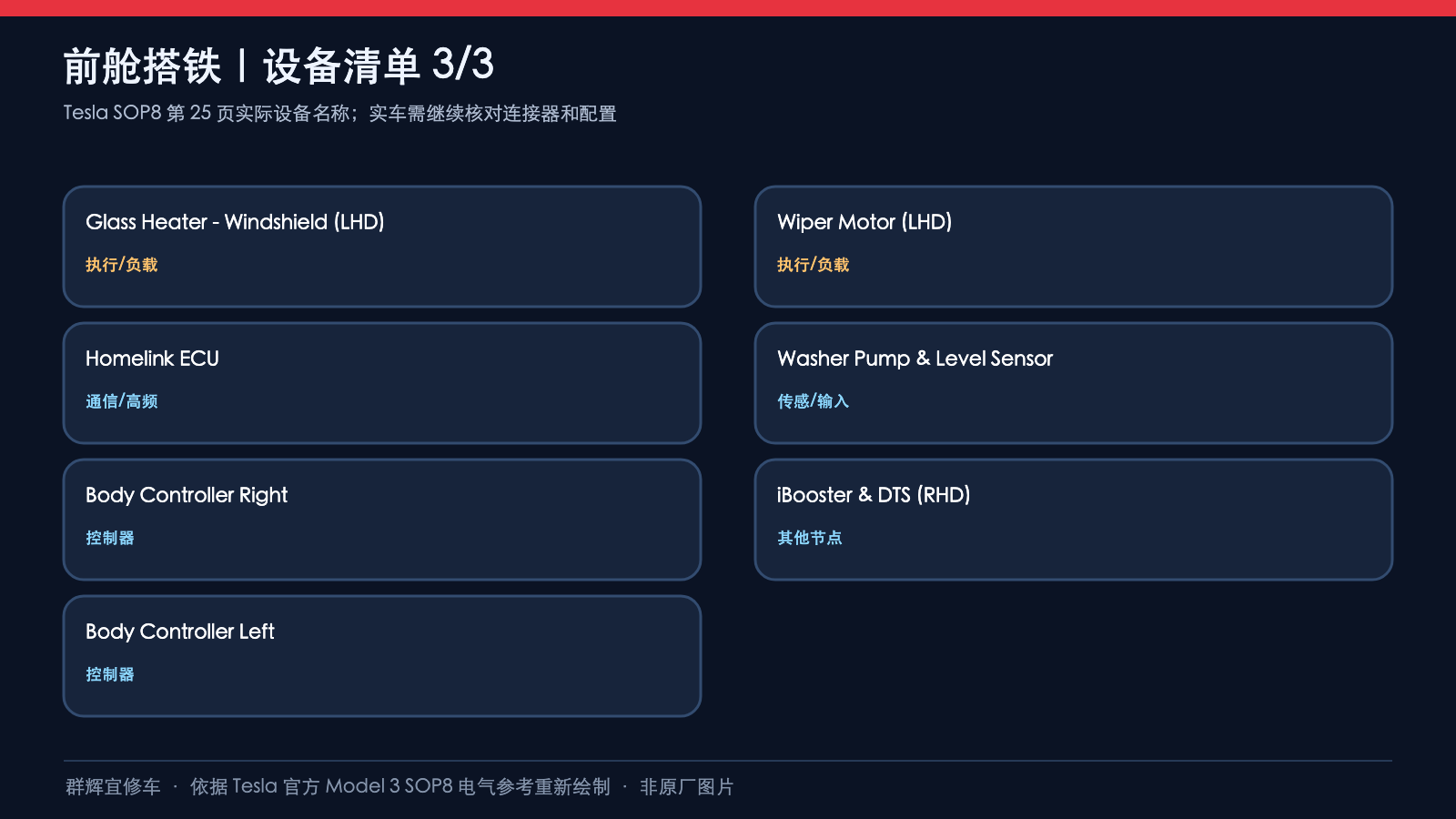

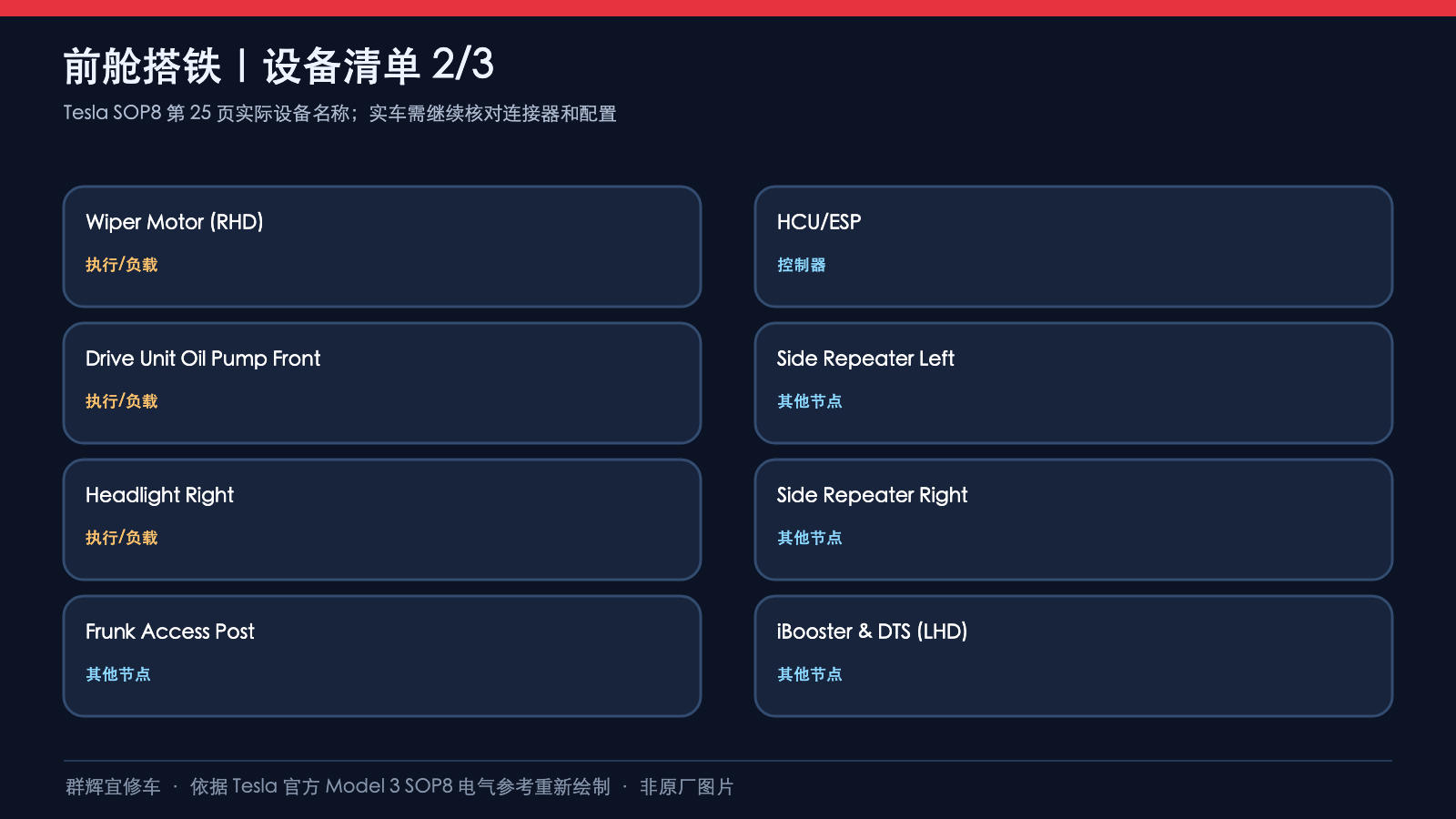

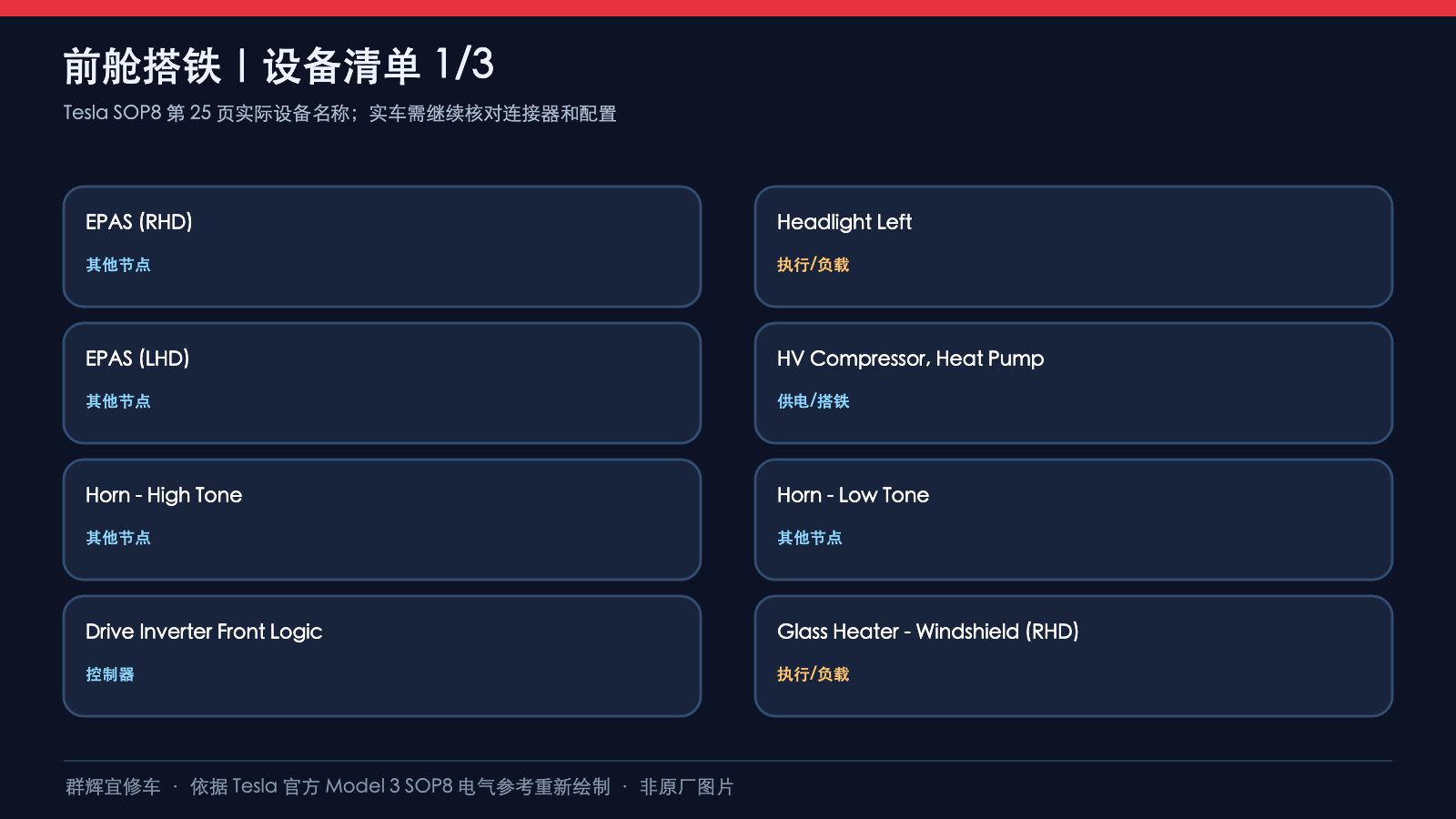

资料为Model 3 SOP8、prog-233,Grounding Frunk,05/2023,交互page=25、打印页26 of 57。使用前按工厂、生产日期及左右舵选择电气参考;文中保留原文章标题,但“2024+”不能代替版本确认。AWD、HORN、UHP等条件标记要回原图与车辆配置核对。

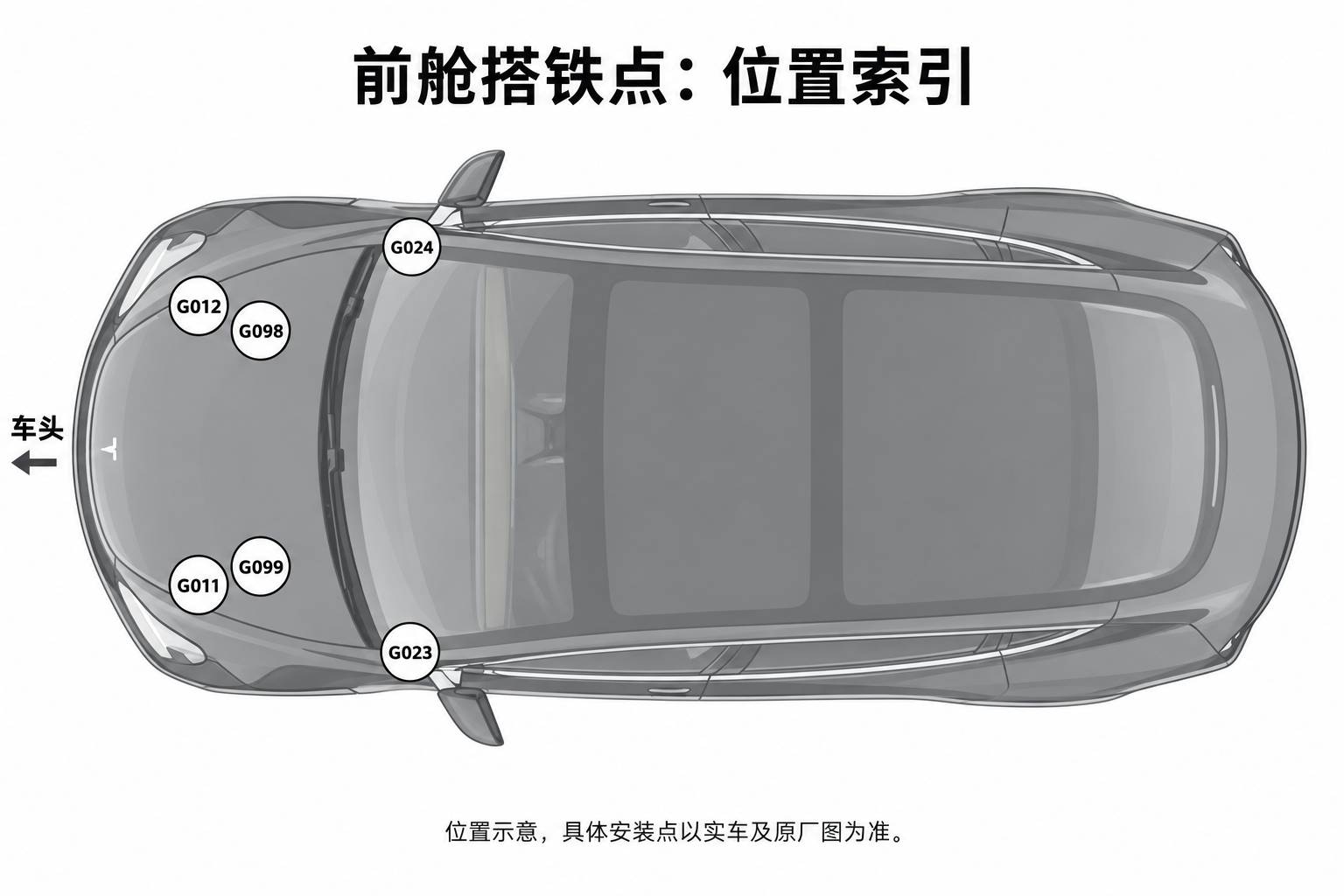

1、六个位置:先区分G011、G012与独立接地点

位置图保持原厂俯视方向,车头朝左。G011与G099处在图中前舱下侧区域,G012与G098处在上侧区域;靠近风挡两侧分别为G023、G024。这里的上下仅指这张图,不以观察者站位定义车辆左右。
图中圆点是位置索引,不是精确螺栓坐标或拆装入口。G011、G012在电路中列出多个PIN;G023、G024以及EPAS使用的G098、G099另列。不能用“前舱都搭铁”省略具体编号,也不能把车身任意金属点认作规定的接地点。

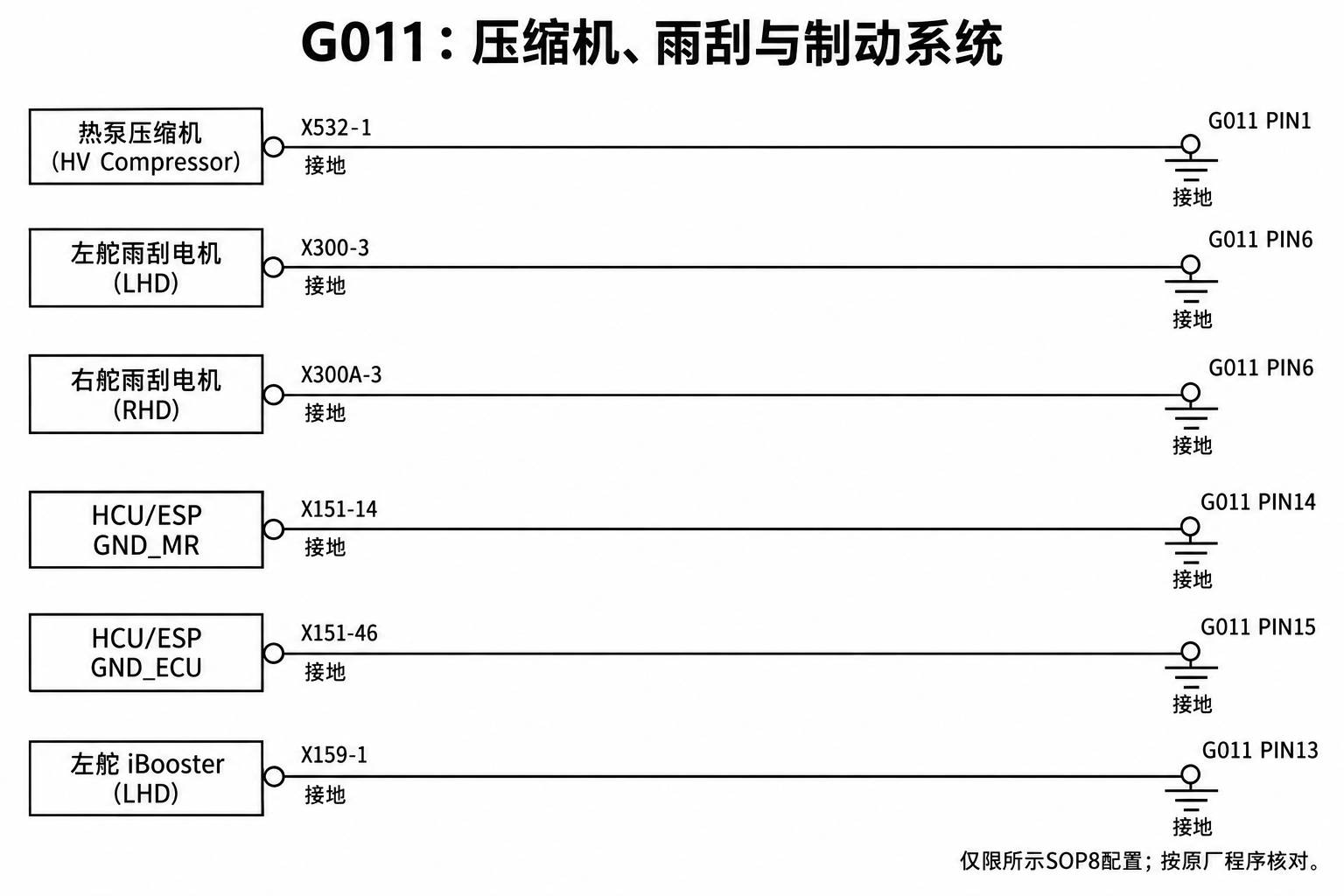

2、G011:压缩机、雨刮与制动支路

热泵高压压缩机的Fault Ground由X532-1到G011 PIN1。它是本页列出的故障接地路径,不是压缩机高压供电端子图,更不能据此进行高压测量或短接。
左舵雨刮电机X300-3与右舵雨刮电机X300A-3均在各自配置中到G011 PIN6。两条线在本页并列是版本替代关系,不意味着同一辆车同时装有两台雨刮电机。左右舵线段规格也不同:原图分别标BK 2.50与BK 2.00,不能只按共用针位选替代导线。
HCU/ESP的X151-14(GND_MR)到G011 PIN14,X151-46(GND_ECU)到G011 PIN15。左舵iBooster的X159-1到G011 PIN13。这些设备虽共用G011组件,仍有独立线路和针位;同一系统的两路地也不能自行合并。

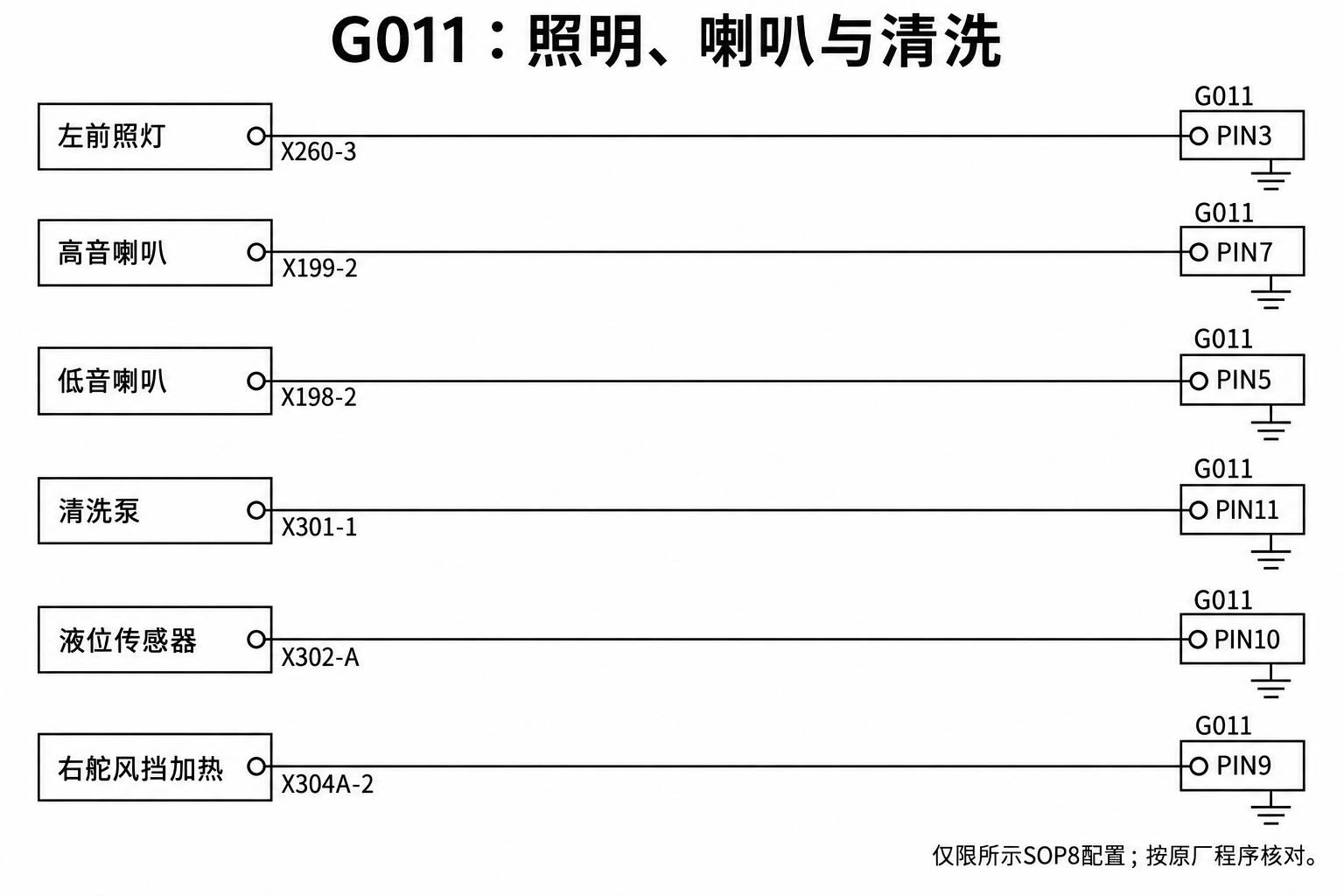

3、G011:灯光、喇叭和清洗支路

左前照灯X260-3到G011 PIN3,高音喇叭X199-2到PIN7,低音喇叭X198-2到PIN5。喇叭支路带HORN条件,高低音端点不能对调。这里是喇叭与灯具的接地侧,不包含其控制和供电完整回路。
清洗泵X301-1到G011 PIN11,液位传感器X302-A到PIN10。X302使用字母A端子,不能改写成数字1。右舵风挡加热X304A-2到G011 PIN9;左舵的X304-2在另一组G012中,不能仅删除A后缀照搬。
如多个设备同时出现异常,可据原图寻找共用接地组件;但共用位置只是检查线索,不足以直接判定接地点损坏。仍需按各系统程序排除设备本身、供电、控制以及单独线段故障。

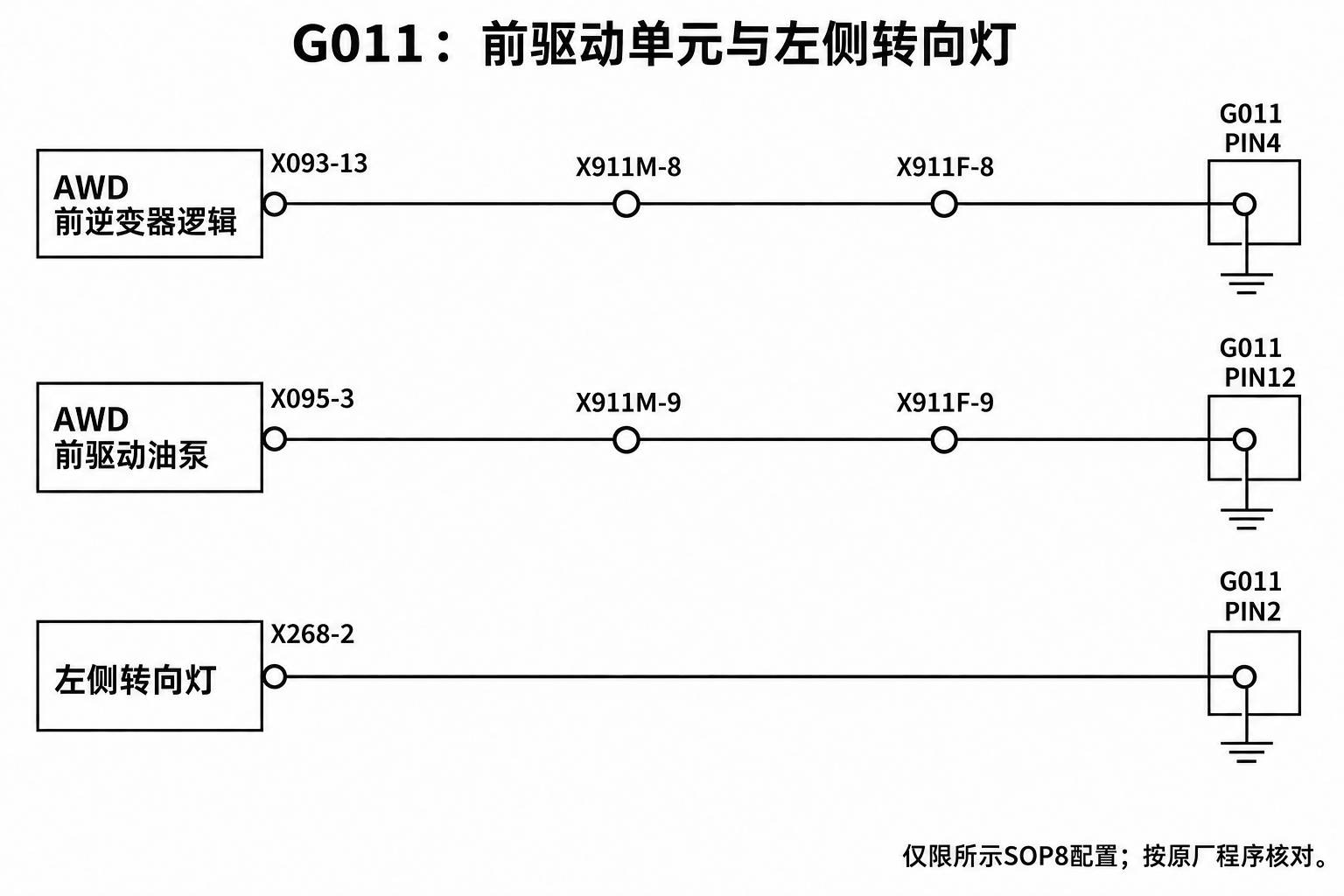

4、G011:AWD中间插接与左侧转向灯

AWD前逆变器逻辑地由X093-13,经X911M-8/F-8,到G011 PIN4。前驱动单元油泵地由X095-3,经X911M-9/F-9,到G011 PIN12。两条线都经过X911,但使用8号与9号不同位置,不能把同一插接件当成内部共接。
原图油泵端注明Size at pin: 1.00,后续另一段标1.50;逆变器逻辑地也有不同线段规格。针脚处截面积与后段导线不能混为一个数值。本文重绘重点是端点关系,线材、长度和线束零件号仍回原图逐段查。
左侧转向灯X268-2直接到G011 PIN2。本页这一支路标TurnGND,是转向灯接地,不是同一外部总成里摄像头的同轴数据连接。

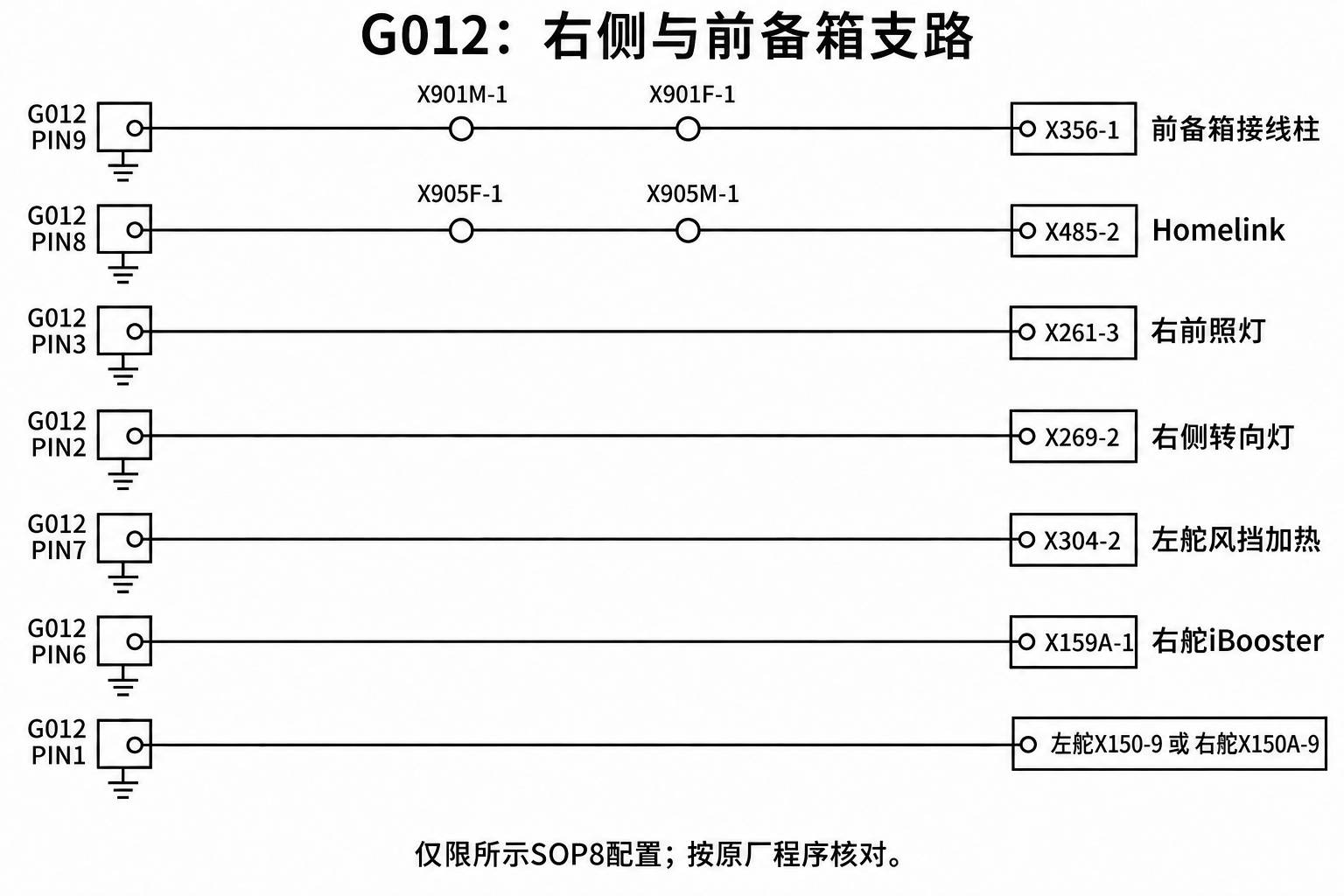

5、G012:右侧设备与前备箱支路

前备箱接线柱X356-1经X901F-1/M-1到G012 PIN9。Homelink控制单元X485-2经X905M-1/F-1到G012 PIN8。重绘从设备向接地点阅读,所以M/F显示顺序以当前追线方向为准,不是连接器端面视图。
右前照灯X261-3到G012 PIN3,右侧转向灯X269-2到PIN2。它们与左侧设备分属不同搭铁组件。左舵风挡加热X304-2到G012 PIN7,右舵iBooster X159A-1到PIN6。
iBooster另一地线在左舵为X150-9、右舵为X150A-9,各自配置连接G012 PIN1。图中“或”表示版本选择,不能将两端跳接。X159/X159A和X150/X150A不是同一个连接器,记录故障时要把完整编号及针位写清。

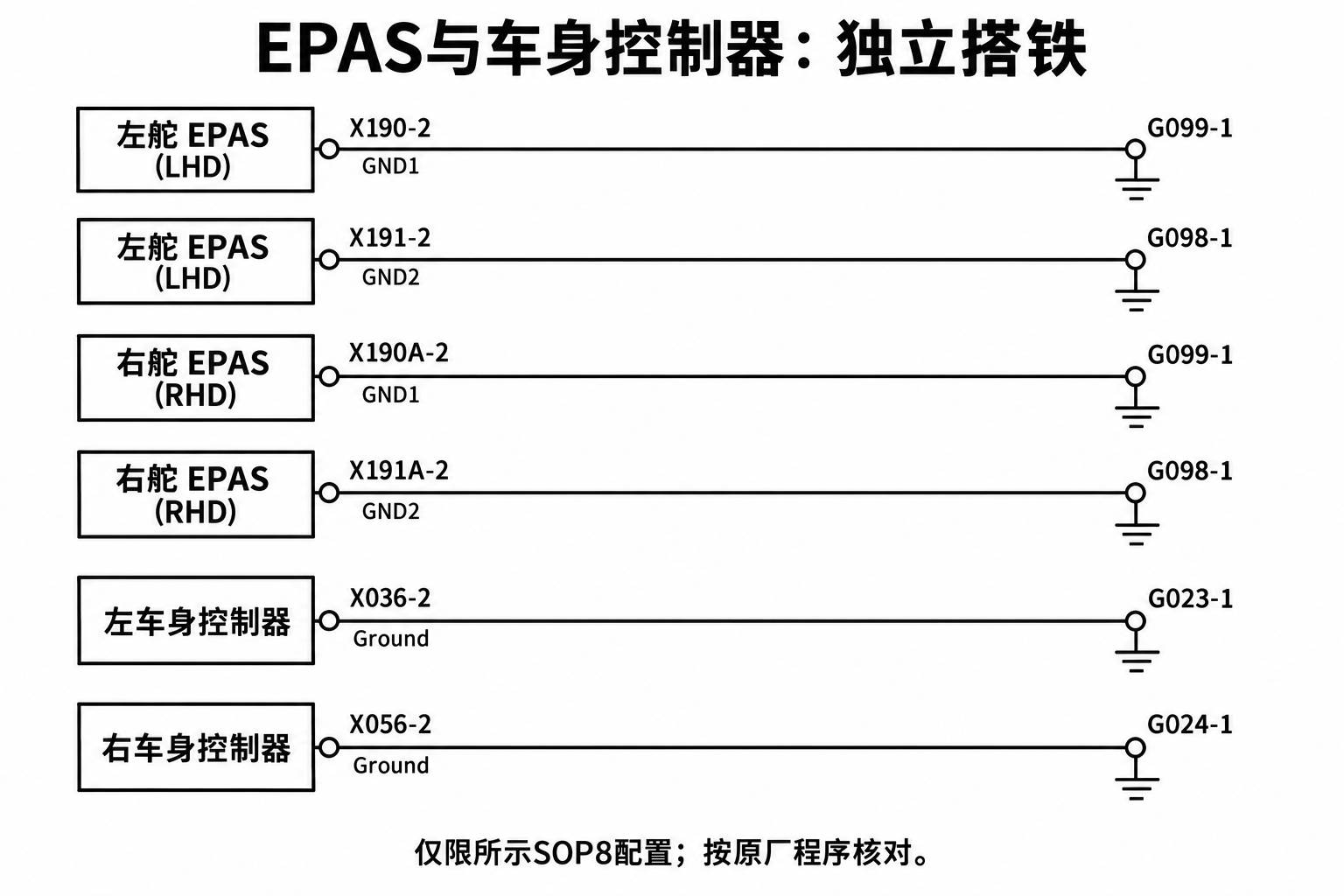

6、EPAS与车身控制器:独立搭铁不可混接

左舵EPAS的GND1从X190-2到G099-1,GND2从X191-2到G098-1。右舵对应X190A-2到G099-1、X191A-2到G098-1。注意GND1并非“编号更小的G098”;必须实际沿线,不能依编号顺序猜测。
原图EPAS四条配置线标BK 13 XR15,各版本长度另列。线材标注不是搭铁螺栓扭矩。左车身控制器X036-2到G023-1,右车身控制器X056-2到G024-1;原图还显示G011至G023的G200-A、G012至G024的G100-A两条10.00线段。六图为按功能拆分,因此最后一图只突出控制器与独立搭铁,不表示原图其他关联线消失。

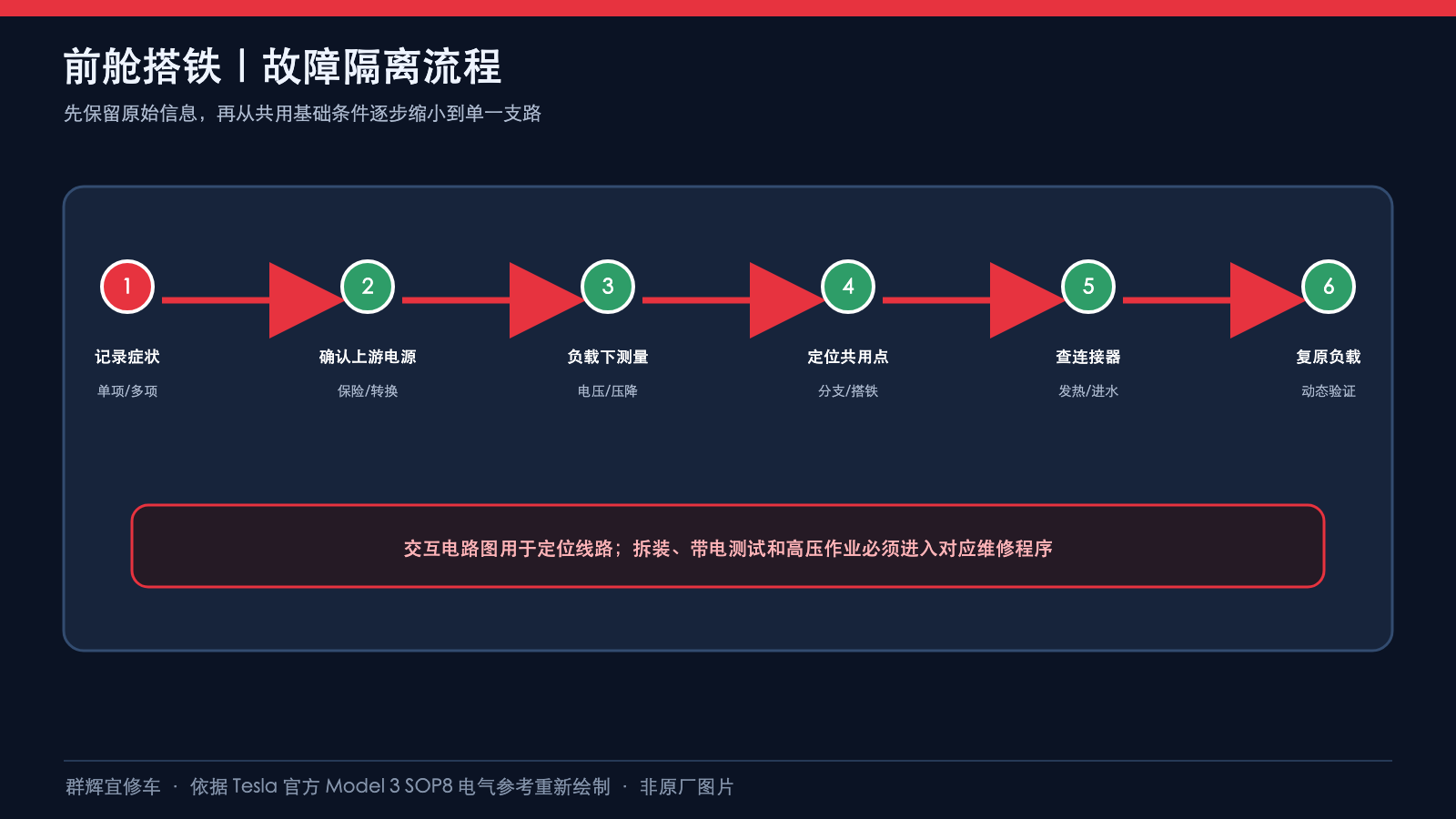

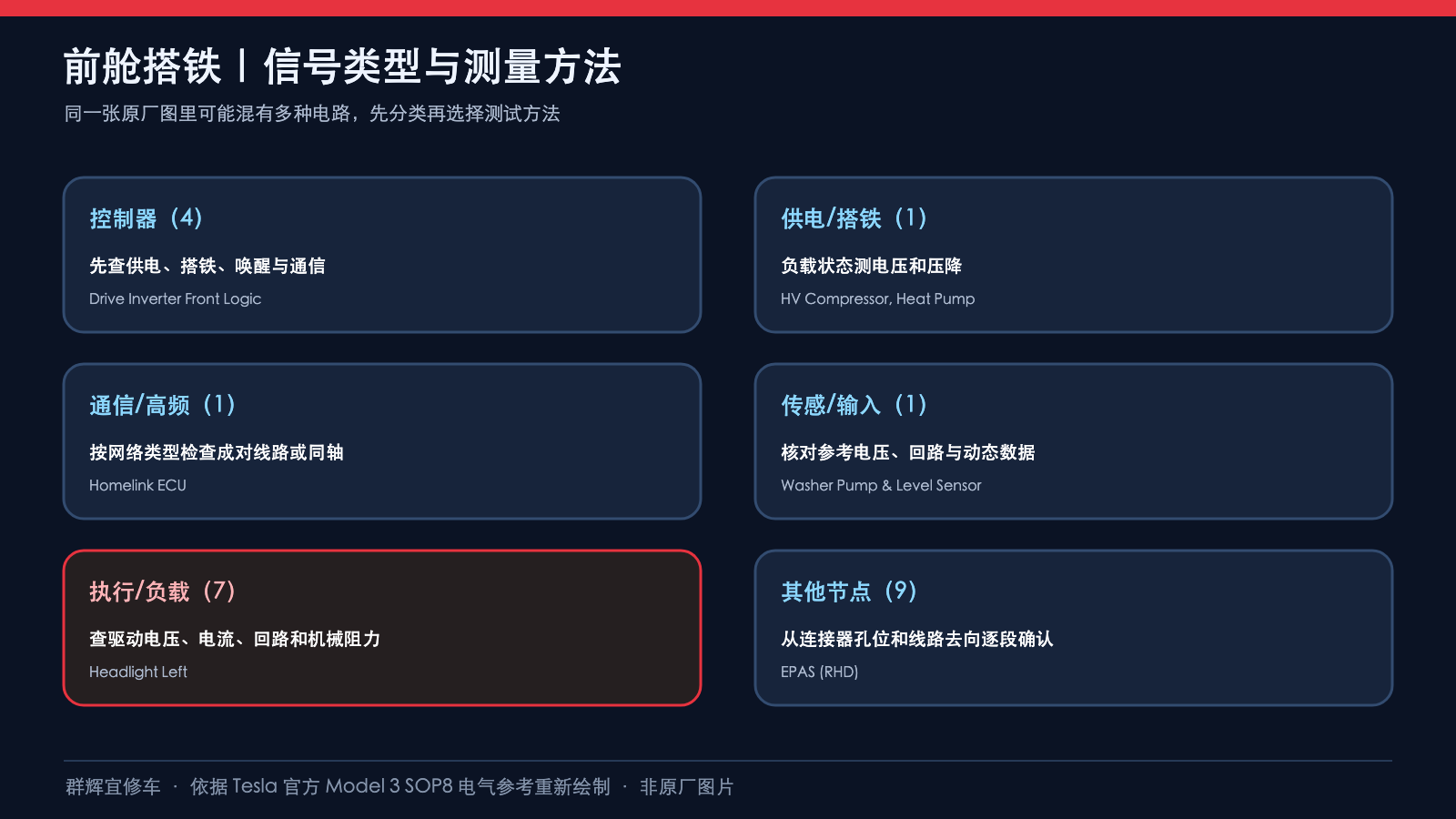

7、怎样使用这张图检查,而不误用数值
先记录车型版本、故障设备、连接器针位和目标搭铁,再核对是否经过中间插接件。实际检查应遵守对应系统的断电、等待、连接器释放及测试程序。不得把所有地线并接,也不得用高压设备的Fault Ground代替规定的高压安全流程。
本页没有给出统一压降阈值、通断电阻合格值、测试负载、螺栓扭矩或清洁材料。涉及压降检测时,这些条件必须由对应诊断程序提供;不能仅凭空载导通就排除接触故障,也不能凭本图自行设定“低于某数值就正常”。
图中多个接地符号按设备支路展开,便于识别PIN,不能理解成车上新增多个搭铁螺栓。维修后按实际作业程序复核线路固定、接插件锁止及相关系统功能,并保留测量条件和结果。
资料来源
Tesla SOP8前舱搭铁交互图及打印图,05/2023、26 of 57。六图为该页位置和线路的分组教学重绘;不代替适用版本完整电路图及维修程序。
