特斯拉 Model Y L 第二排杯托总成更换：垂直向下、三类定位与1.2 Nm

Model Y L第二排杯托总成位于中控台后部。更换时要先移开左右后侧板和下部面板，再拆杯托的四颗T20螺钉。下部面板水平向后拆出，杯托本体则垂直向下移出，两个方向不能混淆。

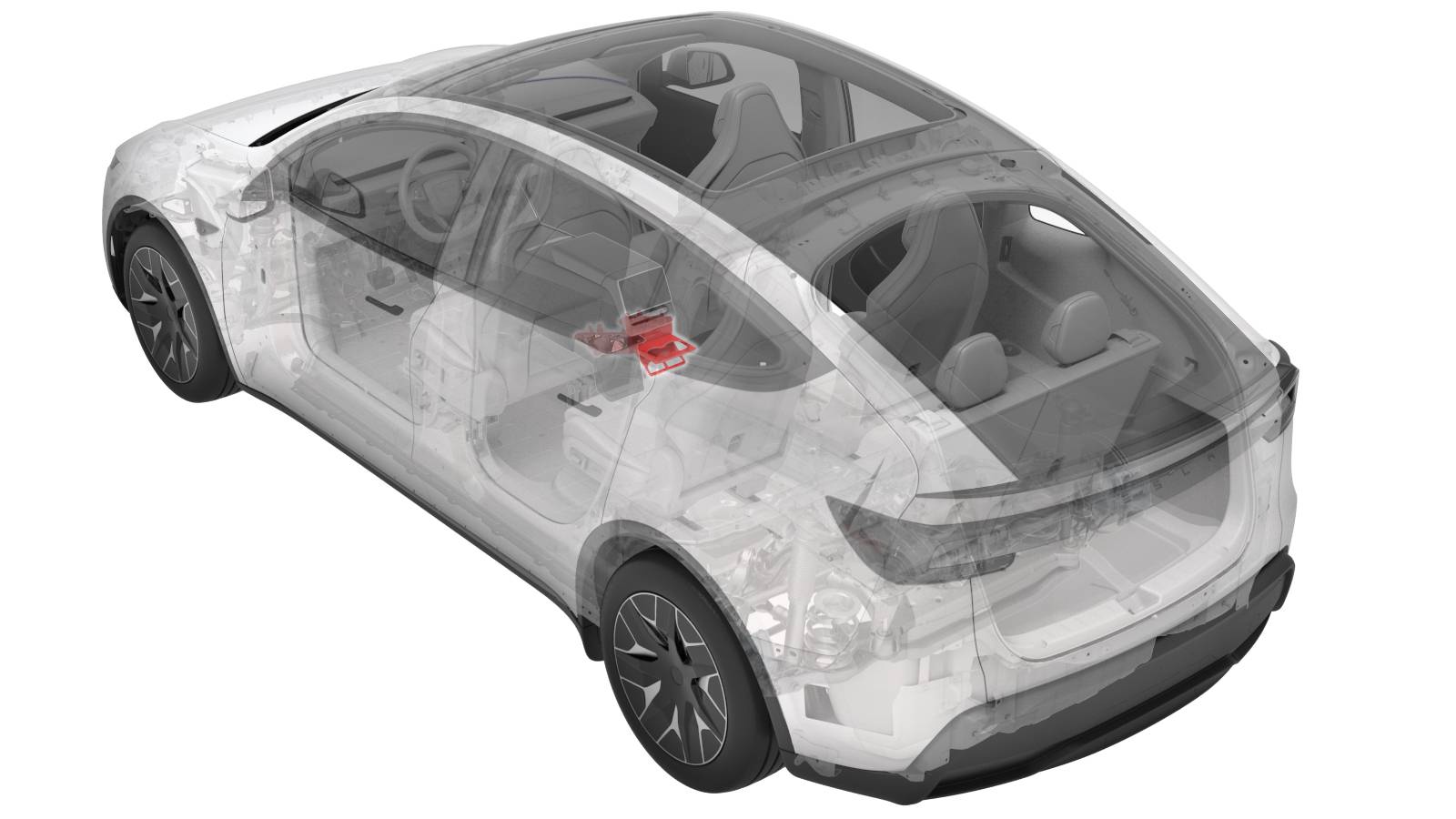

先认位置与固定结构

以下依据2026年8月9日原厂维修资料，处理Model Y L第二排杯托总成。它与前排滑盖杯托的固定方式不同。

• 杯托螺钉：4颗，T20，重复使用，复装1.2 Nm。
• 杯托结构：4个固定销、2个锁片、3个定位销。
• 工具：T20批头及量程0.10–2.0 Nm的数字扭矩螺丝刀。

移开左右后侧板和下部面板

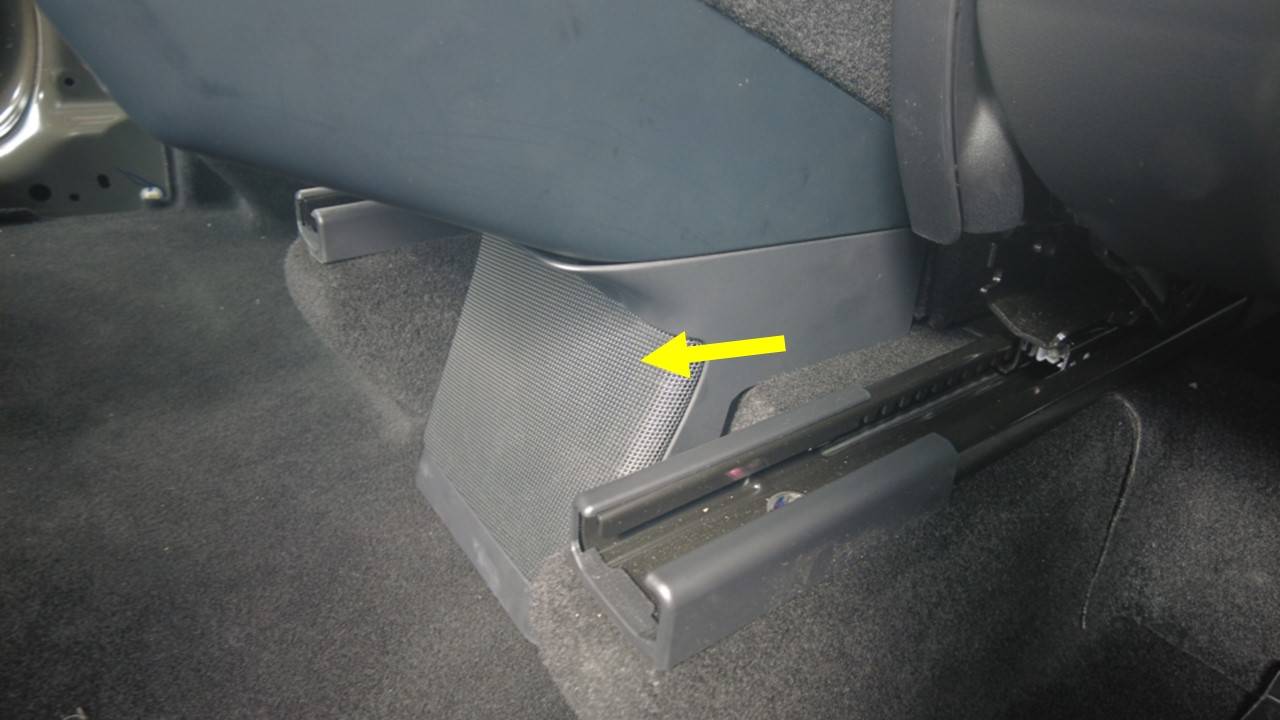

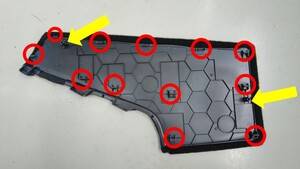

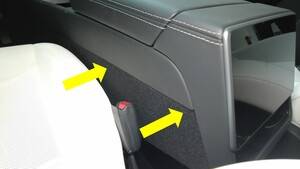

打开所有车门，降下所有车窗。按杯托资料先将两个前排座椅后移、靠背调低，留出侧板访问空间。后侧板从顶部和侧边开始逐步松开；左侧原厂资料列出12卡子和2定位销，上级杯托资料要求左右后侧板均移开，右侧也按对应实车固定位置逐一处理。

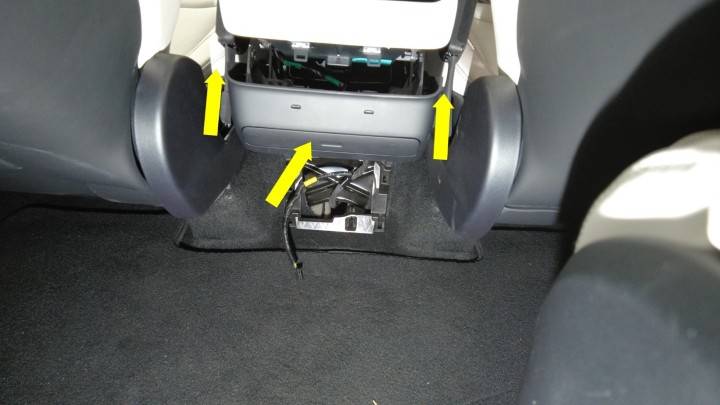

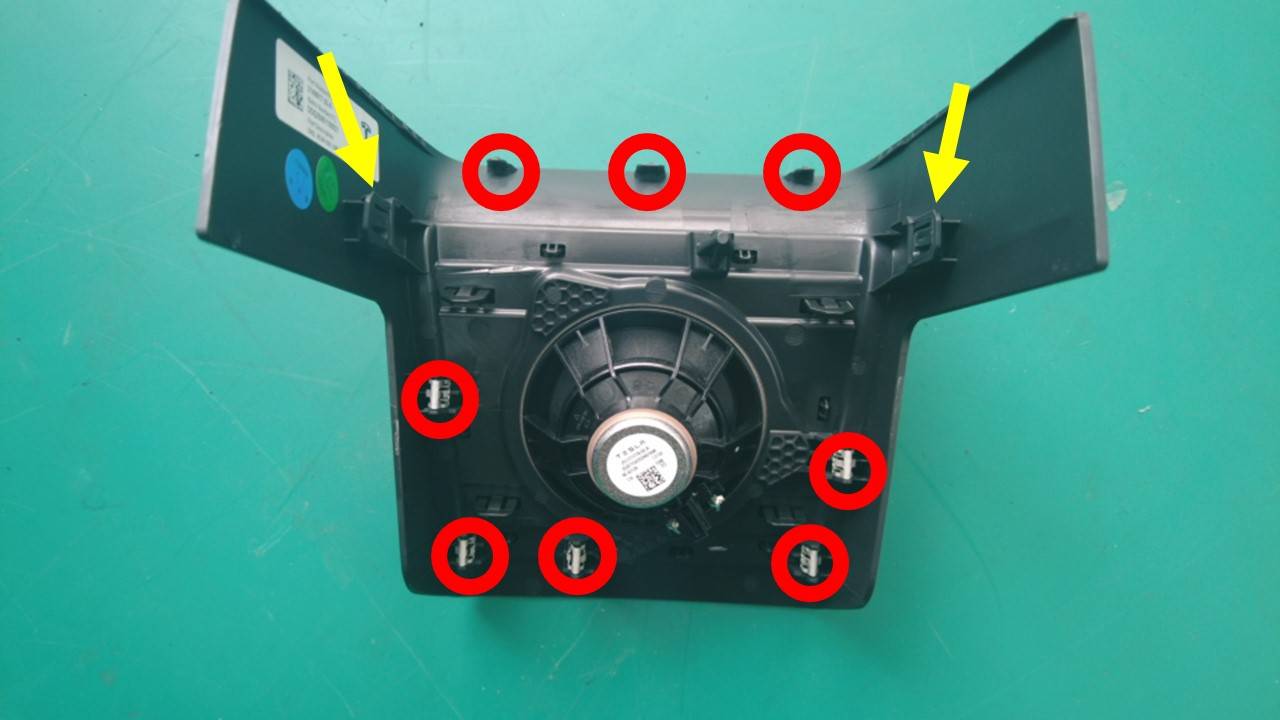

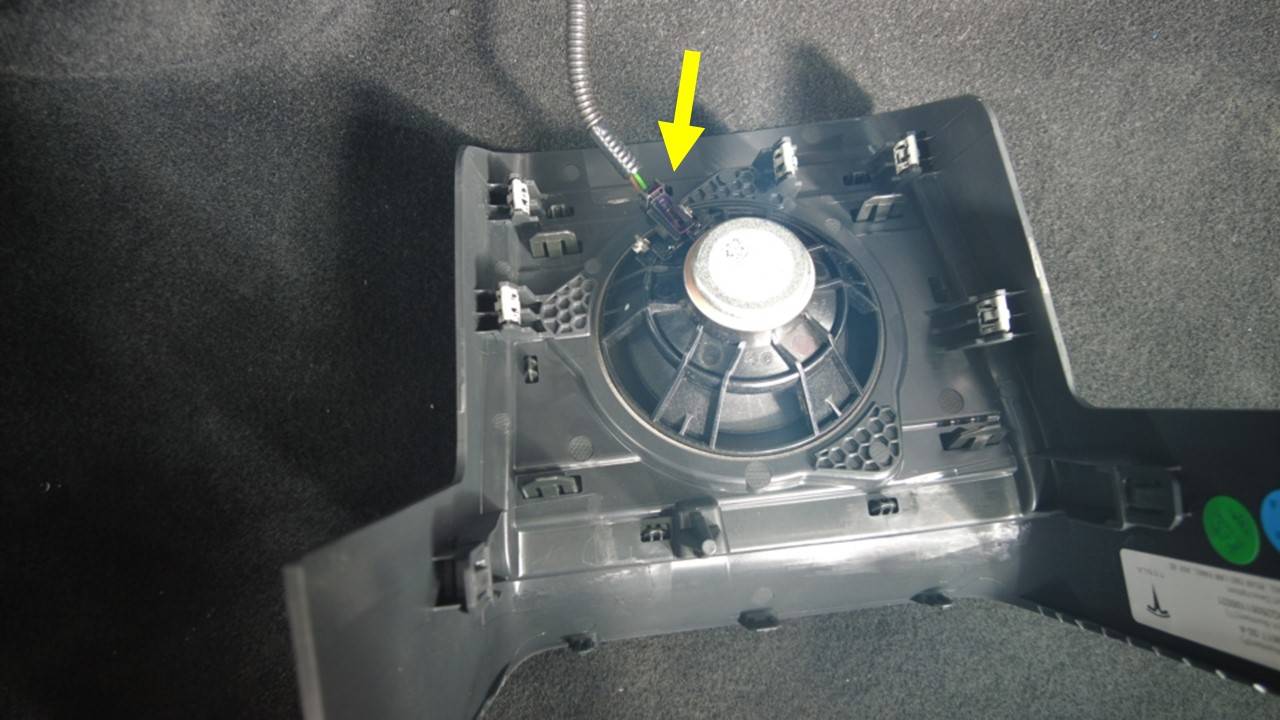

处理下部面板时，按其访问要求将两个前排座椅前移。水平向后释放下部面板的5卡子和2锁片，保护3个导销。背面线束仍连接时不可过度拉离，托住面板并断开杯托扬声器连接器。

下面的原厂动画演示的是前置下部面板的两侧释放与水平移出；杯托本体的向下拆出方向见后面的操作图。

断开扬声器，拆杯托四螺钉

确认杯托扬声器连接器已断开。若在下部面板阶段已经完成此动作，只需核对保持分离，不要将同一个连接器重复当作两处接口。

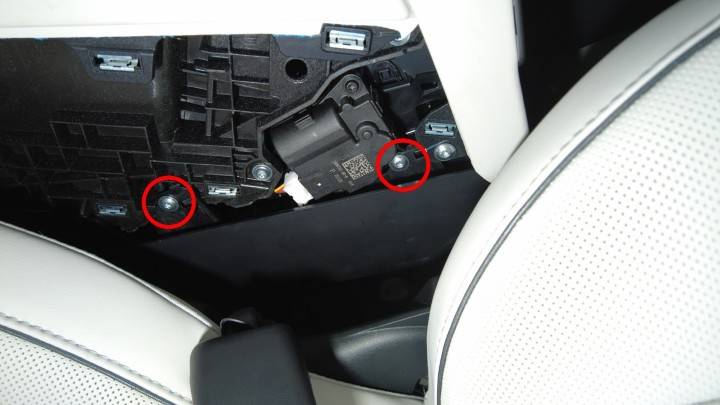

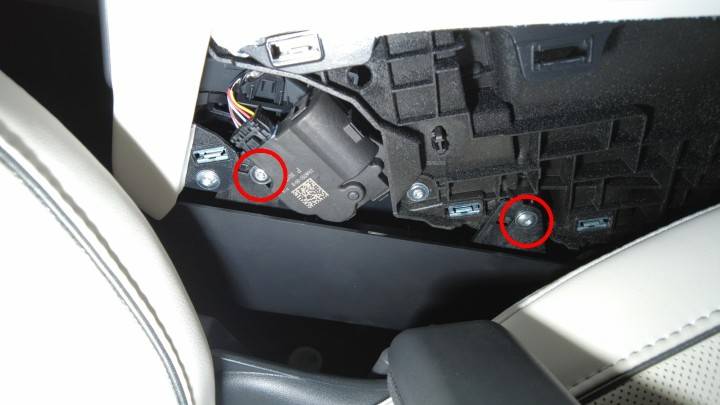

用T20批头拆下固定第二排杯托总成的4颗螺钉，分组保留。

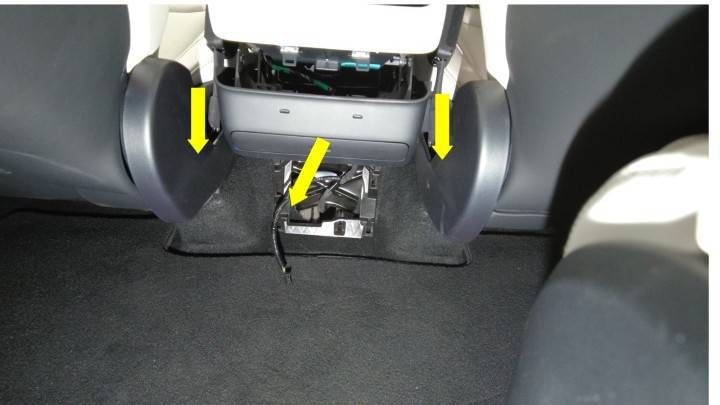

解除固定结构，杯托垂直向下移出

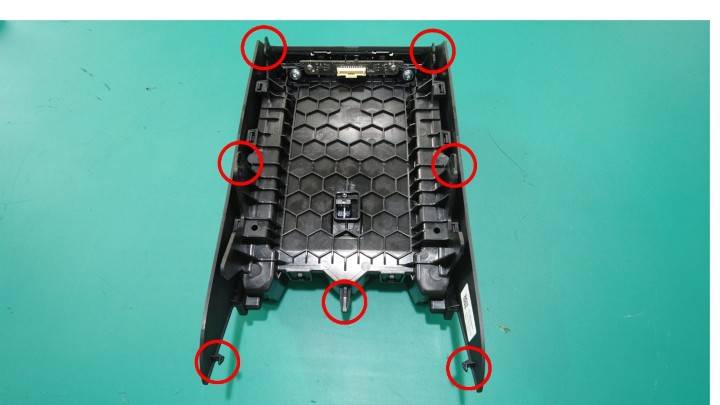

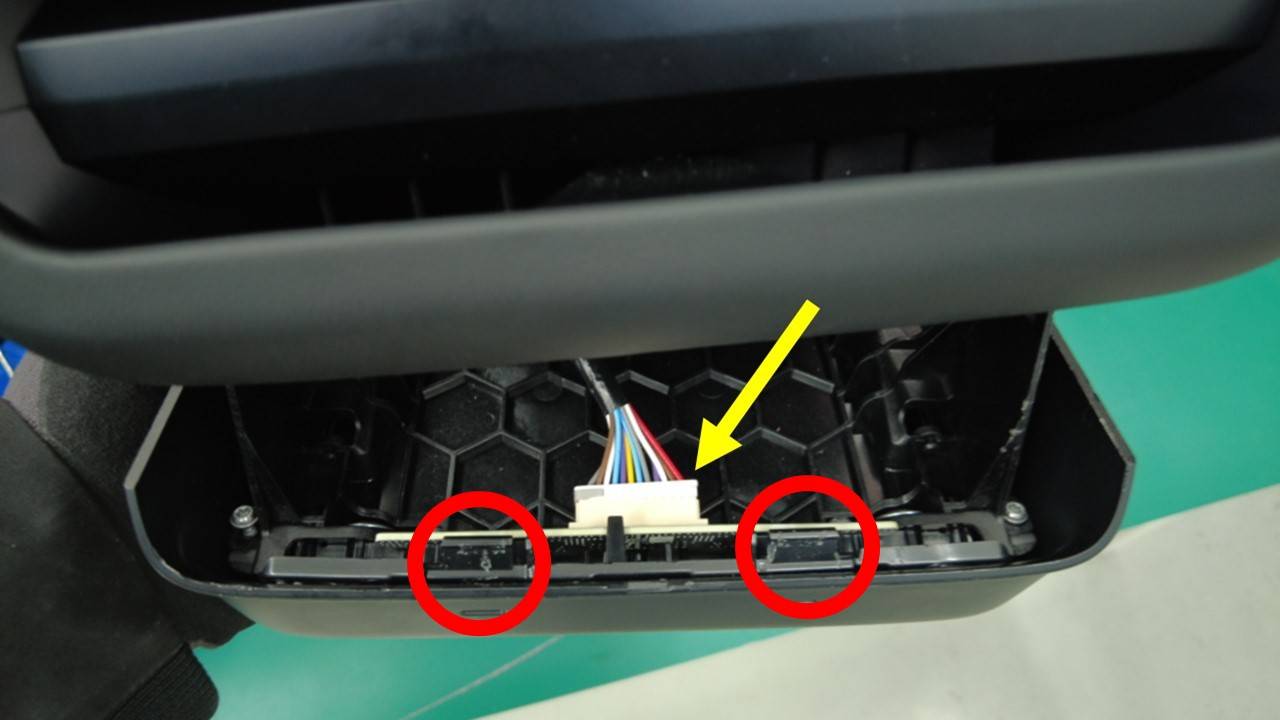

释放杯托的4个固定销、2个锁片及3个定位销，断开杯托本体电气连接器，再将杯托总成垂直向下移出。保持总成受控，避免导销或边缘碰伤中控台。

先接插头、对销，再紧固1.2 Nm

连接杯托电气连接器，将3个定位销和4个固定销与中控台凹槽对齐，使2个锁片固定。随后装回4颗T20螺钉，均紧固至1.2 Nm。

接回杯托扬声器连接器。将下部面板3个导销对正孔位，水平向前推入，使5卡子和2锁片固定。再装回左右后侧板，检查各固定点均已接合。将两个前排座椅及靠背移回原位，升起所有车窗并关闭车门。

完工检查建议

检查杯托、下部面板和两侧板边缘是否贴合，确认线束没有被夹住，杯托及面板没有异常松动。杯托不能就位时，先回查3定位销、4固定销和2锁片，避免靠拧紧螺钉强行拉入。扬声器出现异常时，先核对本次拆装过的连接器，再继续相应诊断。

原厂资料及关联程序

车型与位置：Model Y L；中控台后部第二排杯托总成。实际核对日期：2026年10月28日。

• 中文原厂程序：杯托总成 - 第二排 （Model Y L） ((拆卸和更换))。
• 英文原厂程序：Cup Holder Assembly - 2nd Row (Model YL) (Remove and Replace)。
• 原厂资料编号（GUID）：GUID-23DEB12E-A3D9-4143-A820-CB38AC5B6EA3。

以下资料用于核对必要前置及复装范围：

• 侧板 - 后 - 中控台 - 左侧（Model Y L） ((拆卸和更换)) / Side Panel - Rear - Center Console - LH (Model YL) (Remove and Replace)：用于后侧板拆装，顶部和侧边先释放，以及左侧12卡子2定位销；上级资料指定左右均需访问；英文资料。
• 后端面板 - 下部 - 中控台（Model Y L） ((拆卸和更换)) / Rear End Panel - Lower - Center Console (Model YL) (Remove and Replace)：用于下部面板水平移出、三导销保护、扬声器连接器及复装；英文资料。

定位、操作照片及前置面板动画来自Tesla原厂维修手册。若实车杯托固定点或接口布置不同，先按配置核对，不将前排滑盖杯托的卡子数量或下部面板的水平拆卸方向套用到杯托本体。
