2024+ 特斯拉 Model 3 散热器结构识读：塑料格栅、风扇护罩与锁止位置

本页用于散热器结构识读培训，将外形对照和锁止细节分图展示，不再提供从拆护板到清洁、恢复和测试的一套施工步骤。

一、塑料格栅、风扇护罩与散热器不同

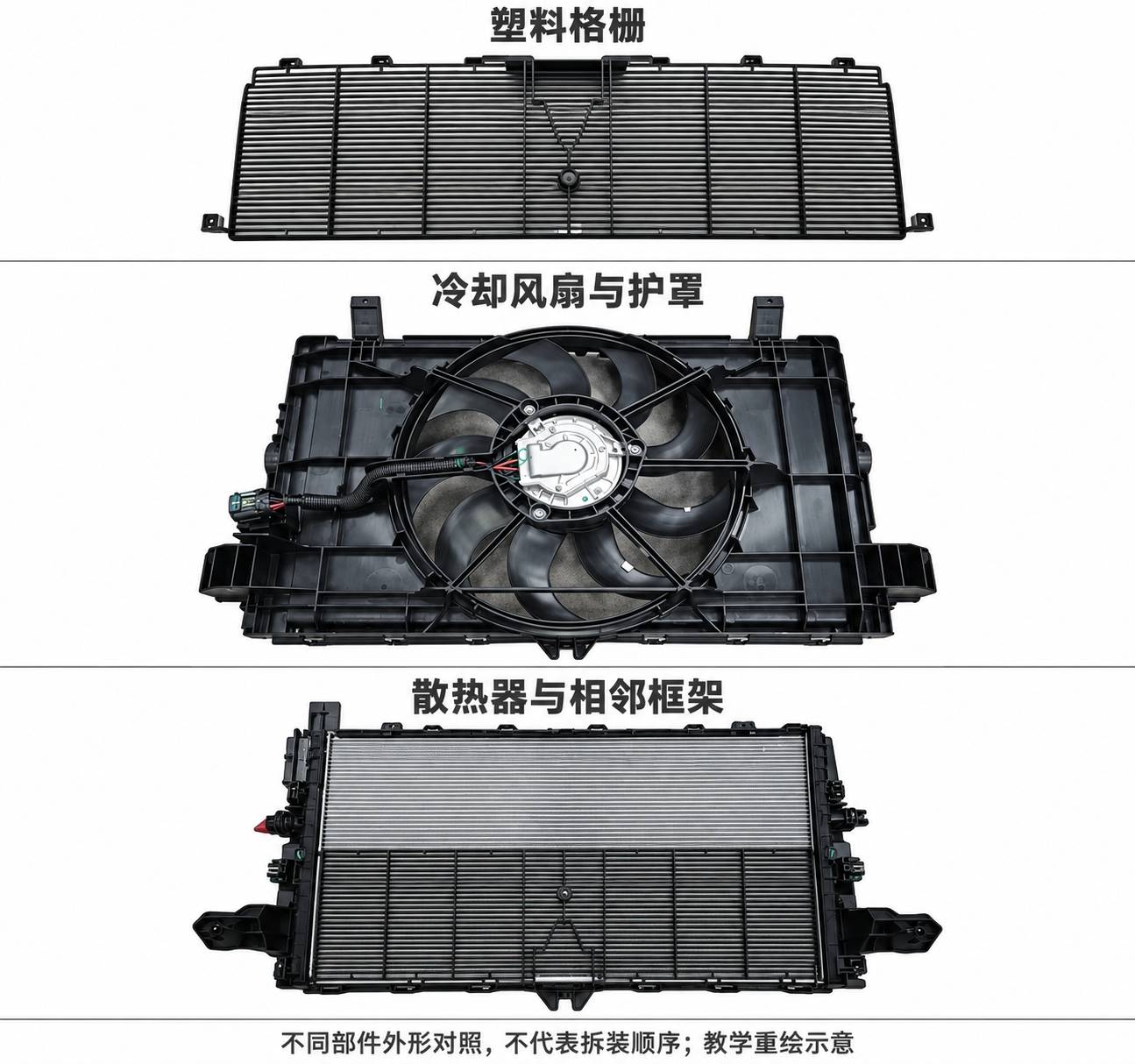

塑料格栅具有规则开口；冷却风扇总成可见叶片、电机与护罩支承结构；散热器具有密集金属翅片。下面三个画面来自原厂条目不同观察状态，不能合成未展示的装配关系，也不能把塑料格栅当作主动进气格栅总成。

二、局部锁止位置要与总成区别

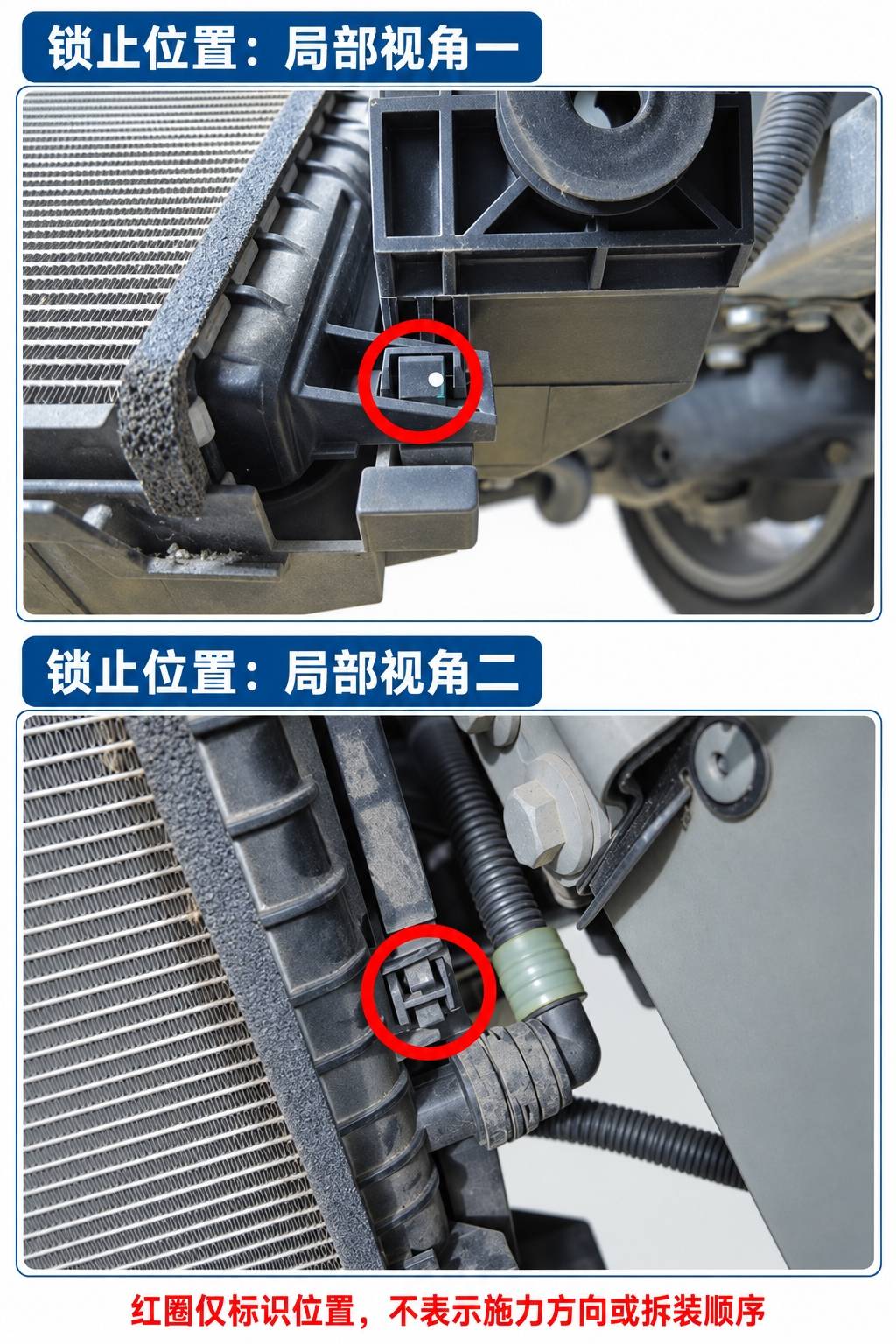

下图分别放大原厂两处局部画面。红圈位于锁止结构，并非散热器芯体上的螺栓孔。原图角度不同，不能据此推断施力方向或完整进入路径。

三、翅片与塑料支承的保护边界

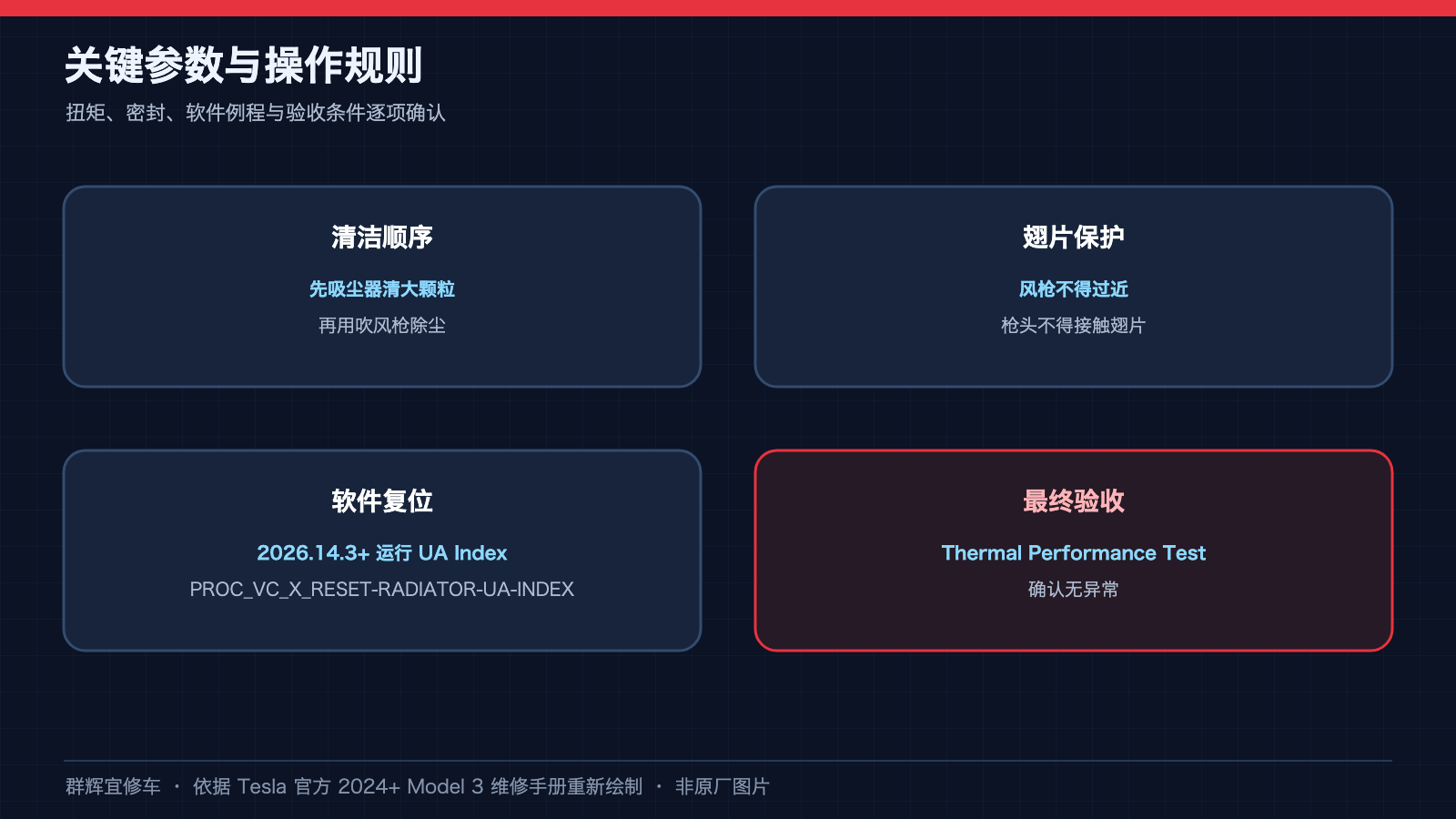

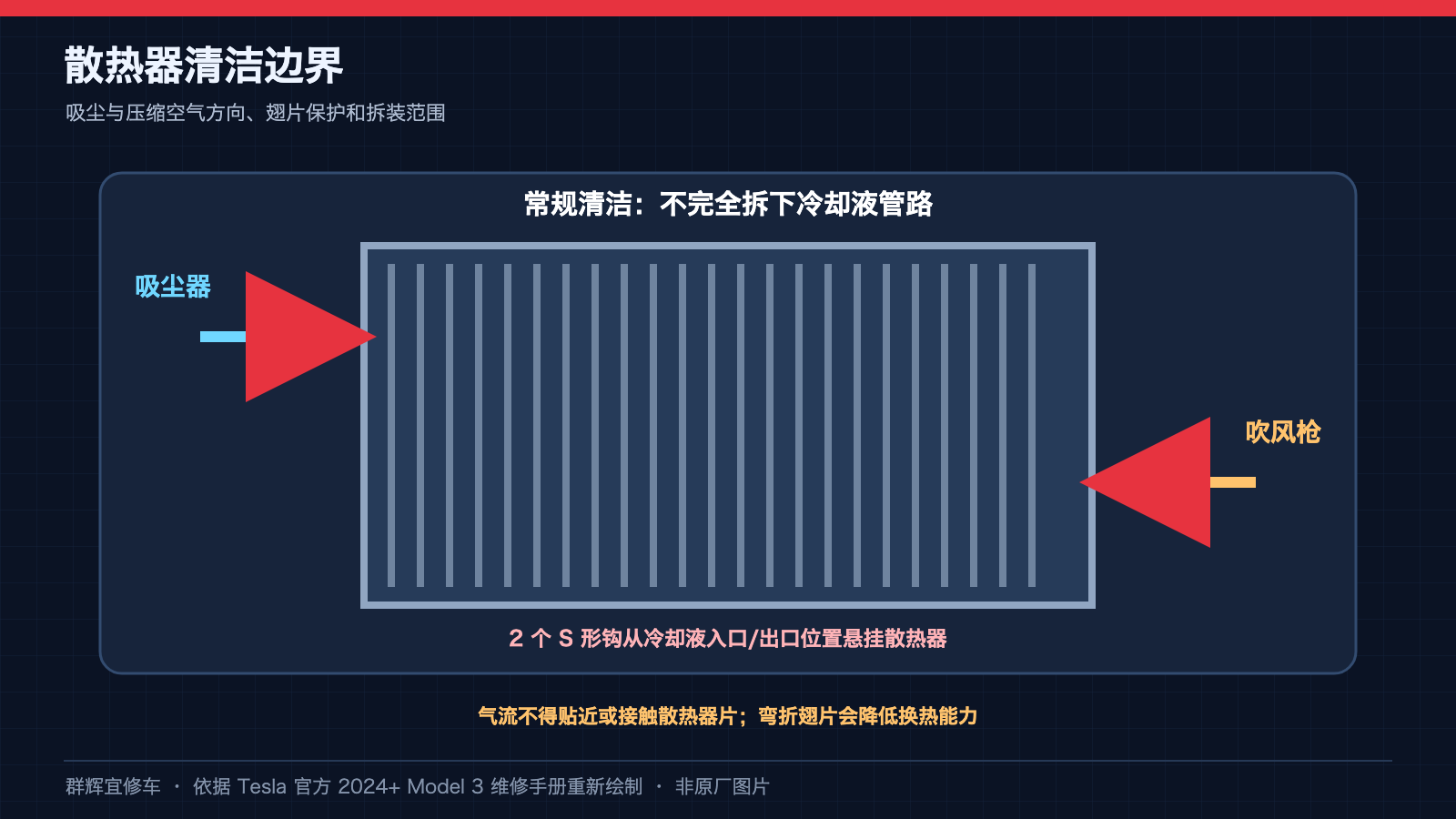

密集翅片和周围塑料件形态不同，不能把翅片当作可承受工具接触或部件重量的支承面。本文不提供吹气压力、喷嘴距离、冲洗方向、化学剂或用钩悬挂方法；示意图也不说明风扇是否可能启动。

四、清洁结束不等于系统恢复完成

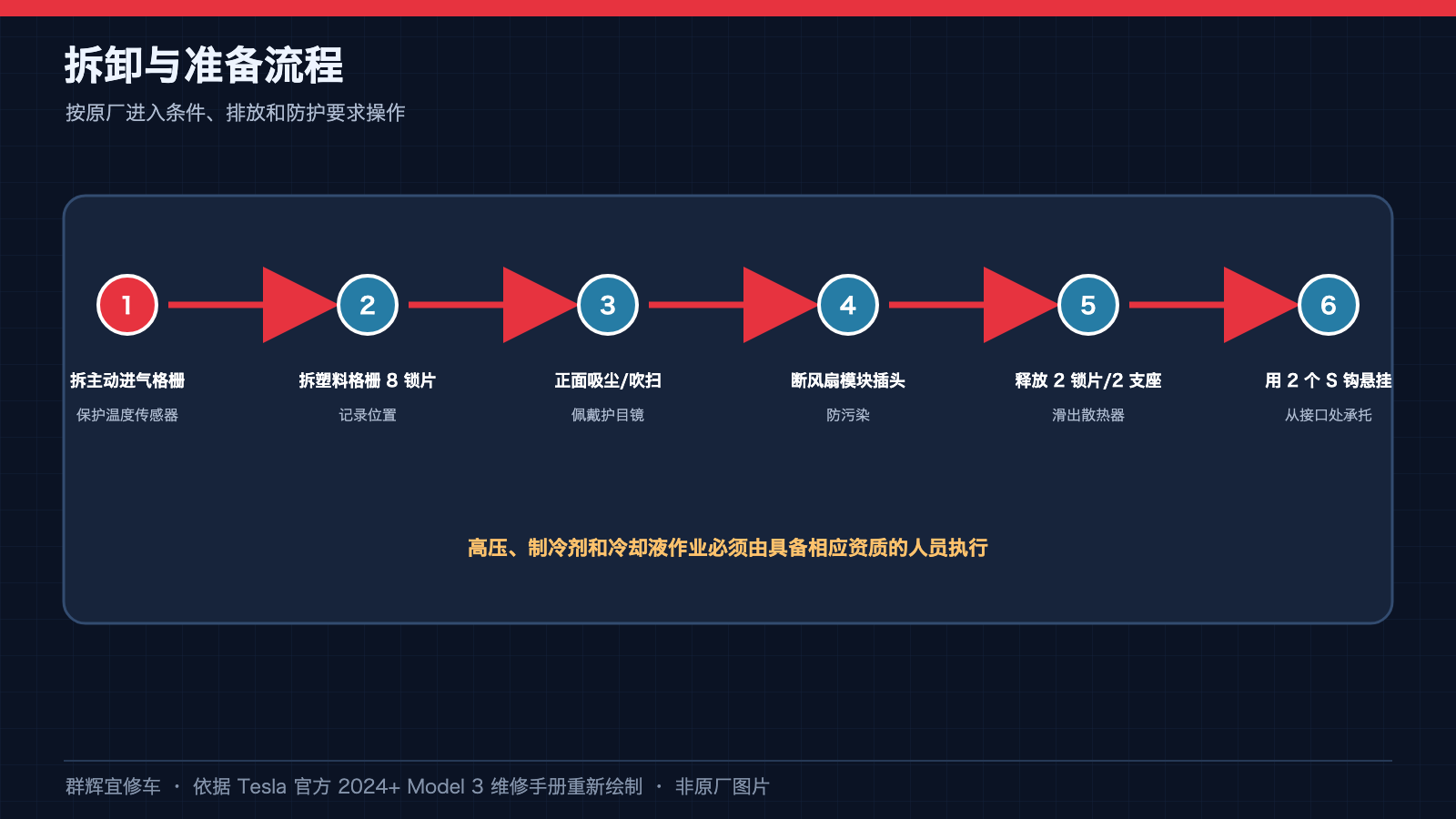

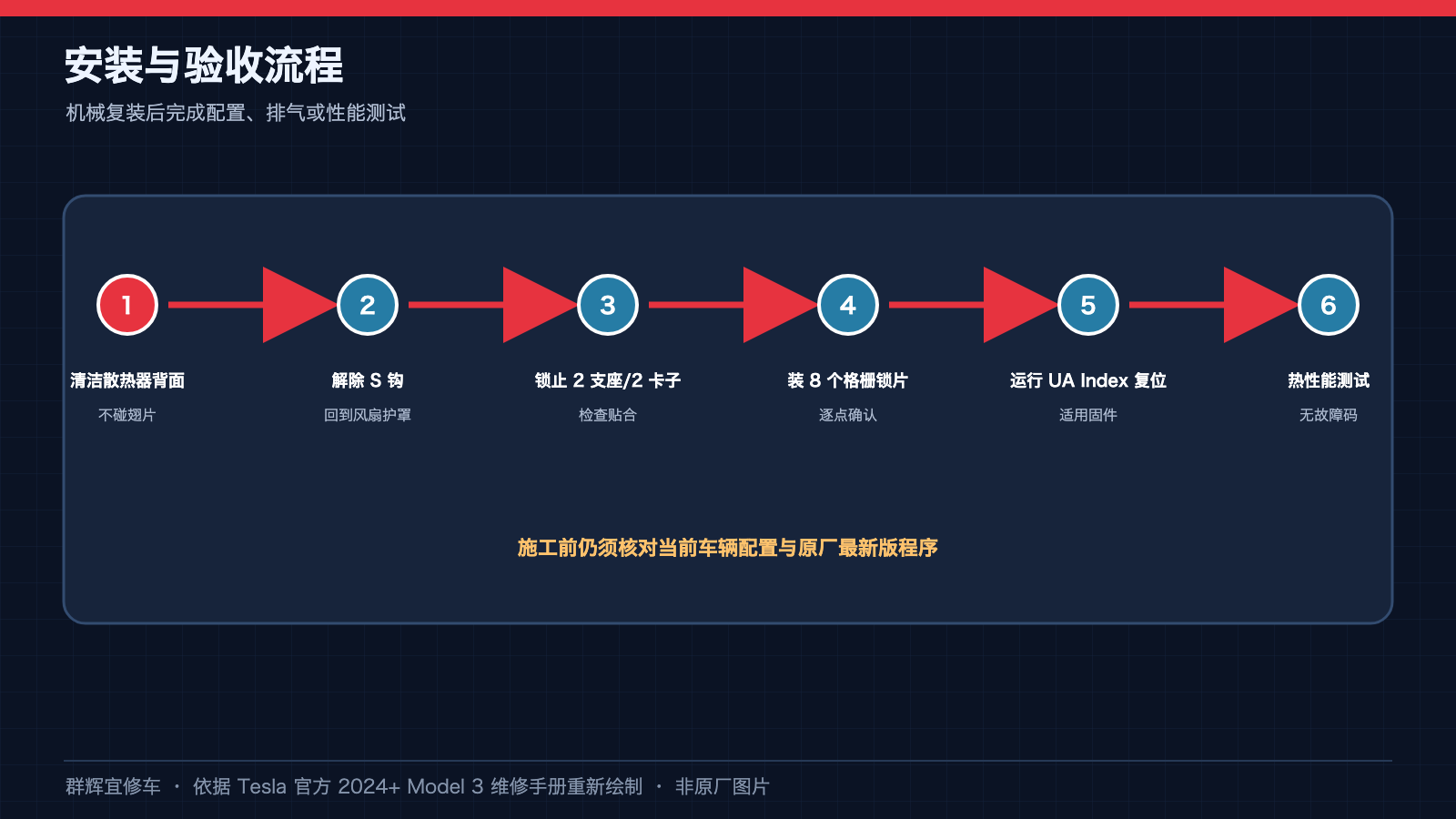

所引清洁条目在关联安装程序中给出停止位置，但关联风扇程序还涉及冷却液排气、液位及后续恢复事项，边界尚未澄清。本文不自行删去这些事项，也不将主程序的测试替代关联恢复工作。旧双面除尘、S形钩悬挂和连续测试步骤图不在本文中作为操作依据。

学习目标是辨认不同部件及锁止结构。实际作业涉及热液体、电动风扇和车辆支承风险，须由合格人员取得当前有效且适用于车辆的完整程序。本页依据已保存的原厂版本整理，当前公开入口返回错误，不能声称已确认最新版。

原厂资料及关联程序

本文核对 Tesla《2024+ Model 3 维修手册》的中文《清洁散热器（热泵系统） (Maintenance)》及英文版《Partial Remove and Clean Radiator (Heat Pump) (Maintenance)》；主 GUID：GUID-2F978EEF-30D4-48D2-A573-1C8169D7914E。核对日期：2026-09-23。原厂页面及适用配置可能更新，施工前须重开页面核对。

本题的资料边界：散热器、塑料格栅与风扇护罩不同；主清洁程序和关联风扇恢复程序的液位/排气边界还需分别核对，不能把主程序的测试当作完整系统恢复。

原厂主程序直接引用且与本页边界相关的入口：主动进气格栅总成 ((拆卸和更换))——前方访问件有独立拆装范围。它们是独立程序，不能把本页局部图片拼成完整作业流程。

文中标注为教学重绘的图片并非原厂原图；原厂局部照片与教学示意均只支持所述可见结构，不能证明隐藏连接、受力点或安全状态。本文不能替代原厂完整程序、实车配置核对和人员防护要求。
