奔驰724.0双离合变速箱诊断指导和经验分享

一、资料说明

在处理关于 724.0 双离合变速箱的案例时，资料中提到车间主要存在两个问题：一是不理解变速箱调校不成功的原因，也不知道如何进行下一步检测；二是没有掌握测量换档液压缸密封性的方法。

因此，原资料重点介绍调校结果应对处理和测试换档液压缸密封性的方法，希望车间技师在遇到类似问题时，能根据调校结果继续做有针对性的检查。

二、客户抱怨确认

在进行更深入检查前，应先确认客户抱怨的具体表现。需要确认之前有无相关部件的更换或维修检测，故障出现时的路况如何，是否只在特定温度、特定驾驶方式或特定档位下出现。

如果条件允许，可以找同配置、相近里程的车辆在同样驾驶条件下进行对比，并注意对比变速箱和发动机控制单元中的相关实际值。否则，性能表现正常的车辆也可能被客户感知为故障，进入车间后反复检查、更换很多配件，却始终“无法修好”。

三、基本检查

在进行更深入检查前，请执行一些适用的必要基本检查，具体项目视抱怨现象决定。

• 目视检查变速箱壳体有无任何油迹或刮擦痕迹。
• 检查变速箱油和发动机油油位、油质，防冻液液位和油质是否正常。
• 执行 XENTRY 诊断电脑快速测试，如果有相关故障码，请优先处理。
• 确定故障码冻结数据，例如档位、内轴/空心轴转速、奇数/偶数离合器压力、变速箱温度、控制单元供电电压、发动机转速、故障频率计数和里程数。

整理说明：这里保留原资料的检查项目顺序，只把长句拆成网页更容易阅读的列表。

四、连接 XENTRY 诊断电脑进行试车

在抱怨现象出现时，查看变速箱控制单元和发动机控制单元中所有实际值，尤其是那些和抱怨现象关联度最大的实际值。

• 记录变速箱温度范围，确认抱怨现象只出现在低温范围，还是所有温度范围都会出现。
• 记录发动机转速、车速、变速箱模式、冷却液温度、抱怨现象发生频率。
• 如有相关故障码，可以结合故障码冻结数据所记录的环境值来执行试车。

五、维修或调校前保存资料

在执行任何维修前，包括升级编码、故障码引导测试、学习调校、更换油液等，应先保存初始快速测试和变速箱控制单元日志。然后再视具体抱怨现象进行相关故障码引导测试、升级编码和完整调校。

如果后续需要创建技术案例，请提供以上步骤涉及的全部文件，尤其是在执行任何维修前保存的初始资料。

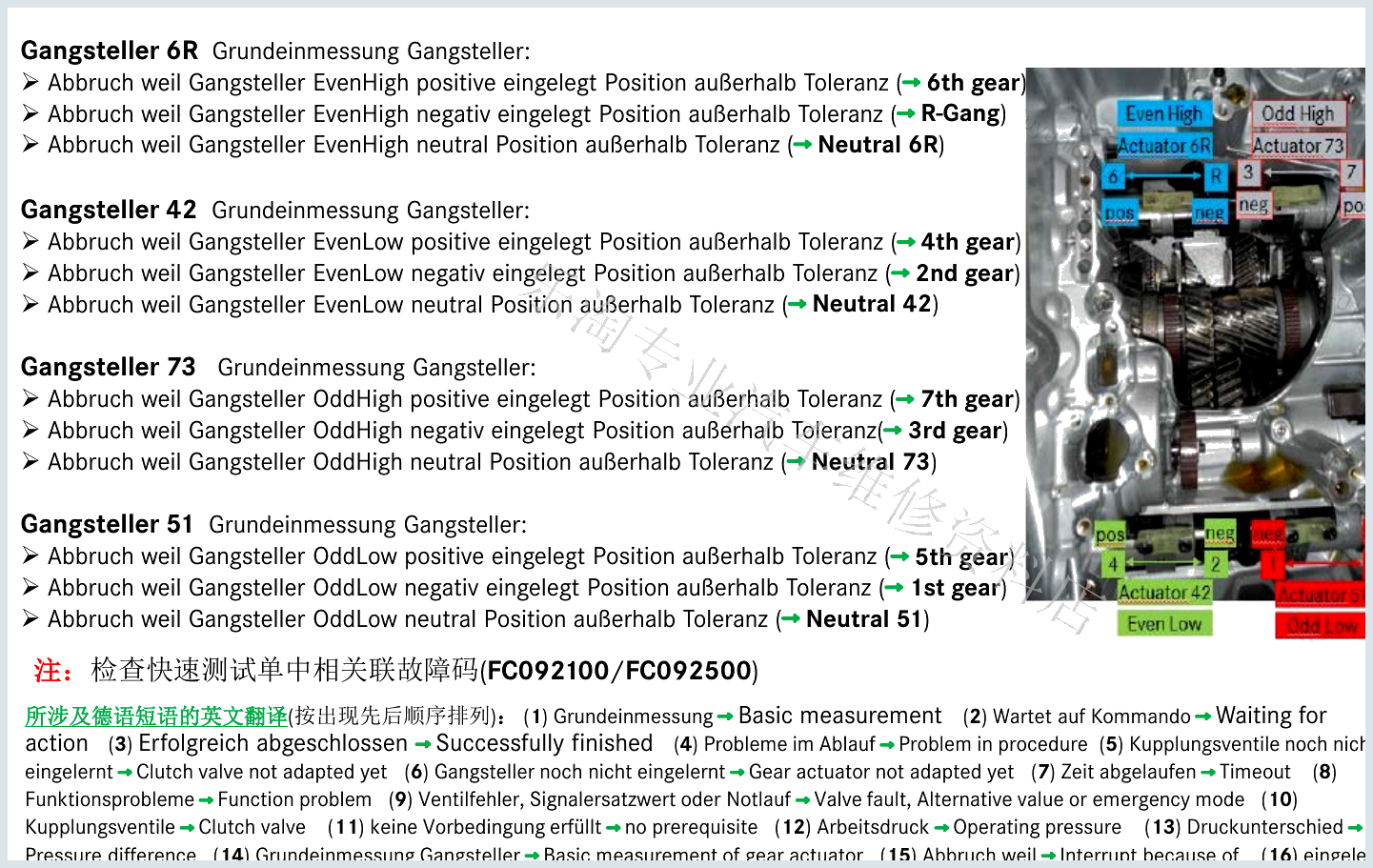

六、调校结果对应处理

七、换档液压缸密封性测试

测试前置条件：调校结果描述为某个档位当前位置超出公差。测试要点：施加 1 bar 测试压力；如果压力不能被保持，说明被测量液压缸或油道有渗漏。此时应通过在换档拨叉轴表面或可能渗漏区域施涂油液，以锁定渗漏点。测试时，也需要对比测试其他液压缸。

注意事项：在充压阶段，相反液压缸测试孔会有少许油液飞溅，例如测试 R 档液压缸时，可能会有少许油液从 6 档液压缸测试孔飞溅出来，请注意防护。适配接头处也要保证测量孔和连接处密封。

八、维修经验分享：铁屑和碰撞检查

资料中将“判定磁铁上吸附铁屑程度”作为维修经验分享的一部分。短行驶里程车辆如果很快出现纤维状铁屑，通常要考虑机械损伤方向，而不能只停留在调校或软件层面。

前部碰撞后，如果变速箱油底壳损坏，车辆可能无法初始化或完成变速箱调校，并可能在变速箱控制单元中存储功能故障码。原资料建议检查油底壳，必要时拆下油底壳并更换变速箱油滤芯和油底壳，然后重新开始调校。

九、冷启动后轻微耸动的说明

资料中还提到一种情况：冷启动后车辆可能有轻微向前或向后耸动，发动机冷却液温度达到大约 40°C 时消失。原因是离合器里的拖拽扭矩导致。第 1 档位和倒档档位处于预选状态，离合器中存在不同转速差。

由于 K1 较大，车辆向前耸动可能超过向后耸动。拖拽扭矩在寒冷地区会更高，所以这种现象更容易在冷启动之后出现。

整理说明：本文根据技术培训资料整理，保留原资料顺序和判断关系，不提供原始课件下载，不替代正式维修资料和现场安全规范。
