奔驰FlexRay总线故障诊断方法：中间节点、末端节点与通用节点

一、FlexRay 先看系统工作条件

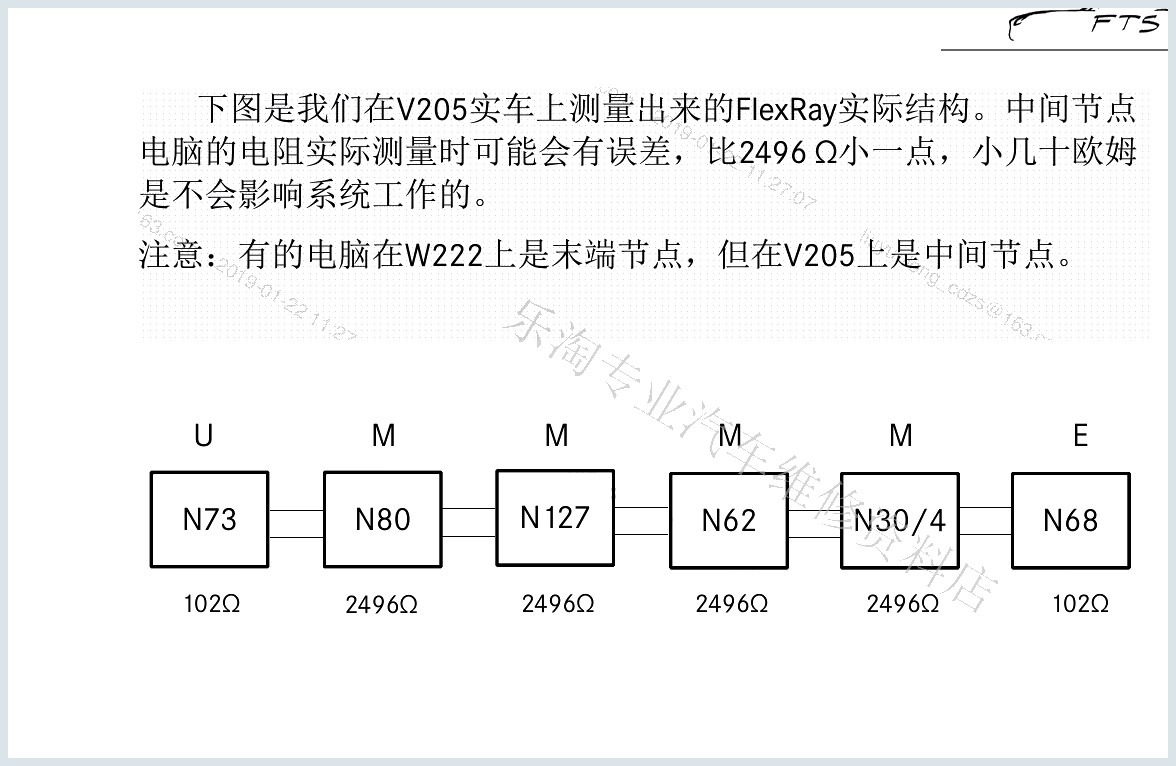

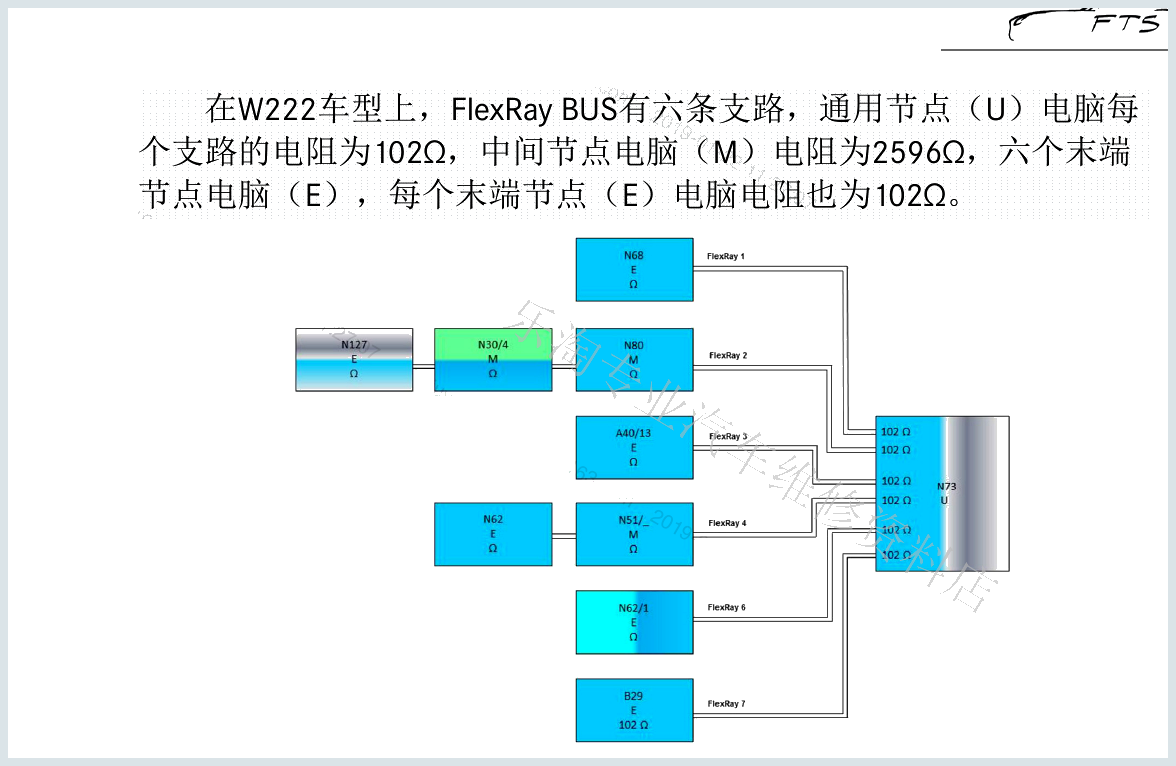

FlexRay 总线工作不只要求线路连通。资料中强调，至少需要冷启动节点、终端电阻、线路连接和供电条件满足，系统才可能正常工作。某些控制单元在 W222 上可能是末端节点，在 V205 上却可能是中间节点，因此不能脱离车型结构判断。

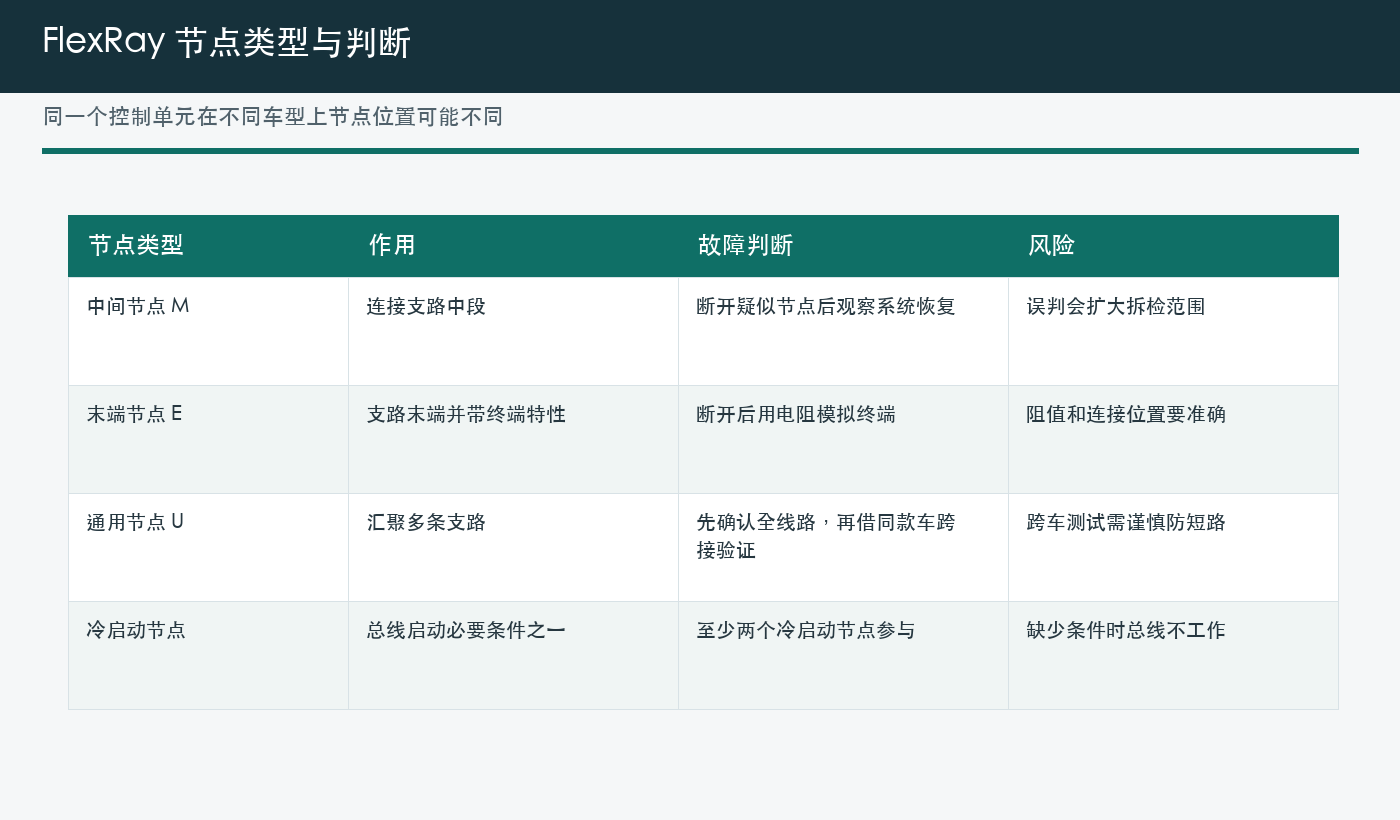

二、中间节点和末端节点不是一种查法

假设中间节点控制单元故障，可以断开疑似中间节点，看总线是否恢复。假设末端节点故障，可断开末端节点插头，用约 102Ω 电阻接在末端 FlexRay 线上模拟终端，再观察系统工作情况。

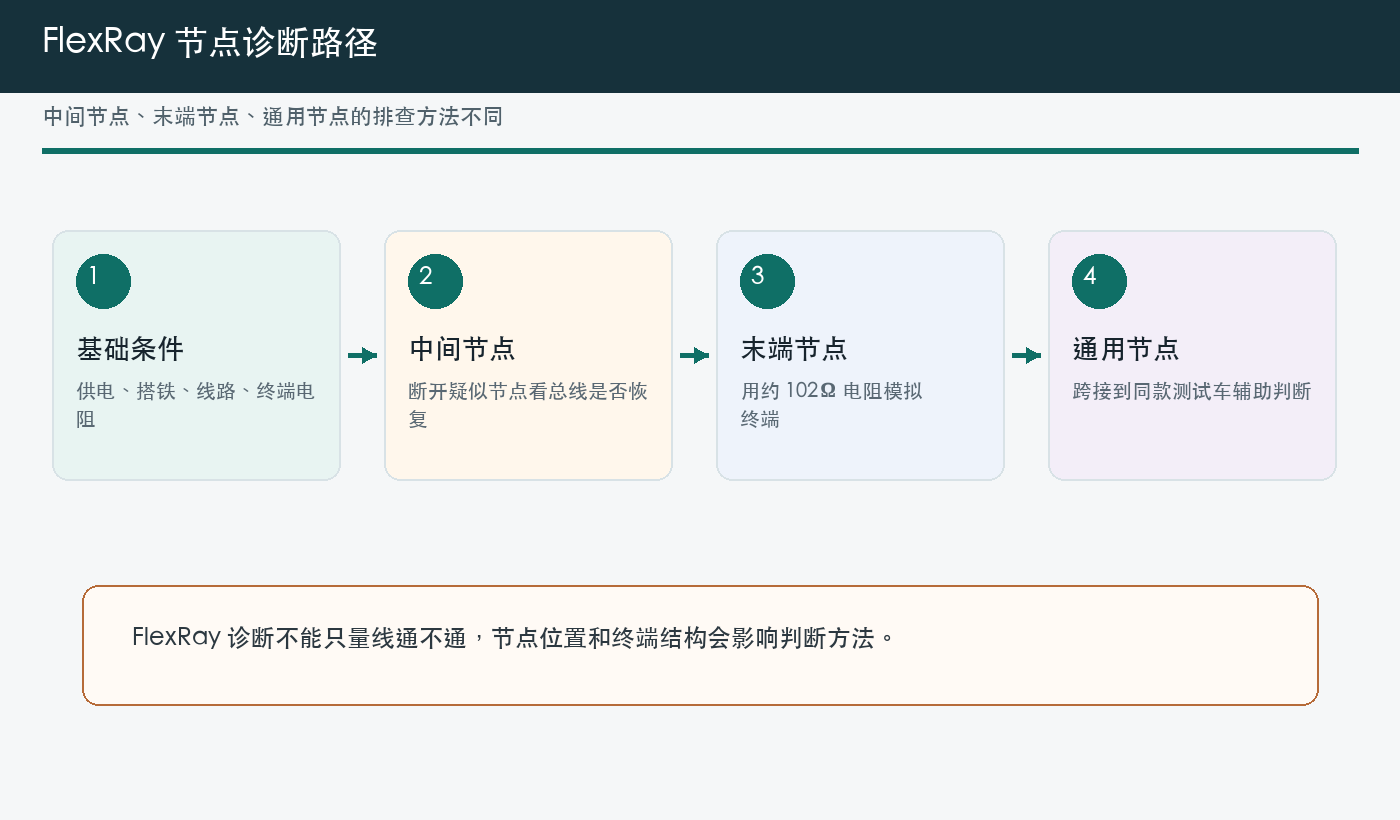

• 先确认该控制单元在当前车型中属于哪类节点。
• 中间节点重点看断开后总线恢复情况。
• 末端节点重点看终端电阻模拟后系统是否恢复。
• 通用节点涉及多支路，必须先确认整条线路通断。

三、通用节点需要更谨慎

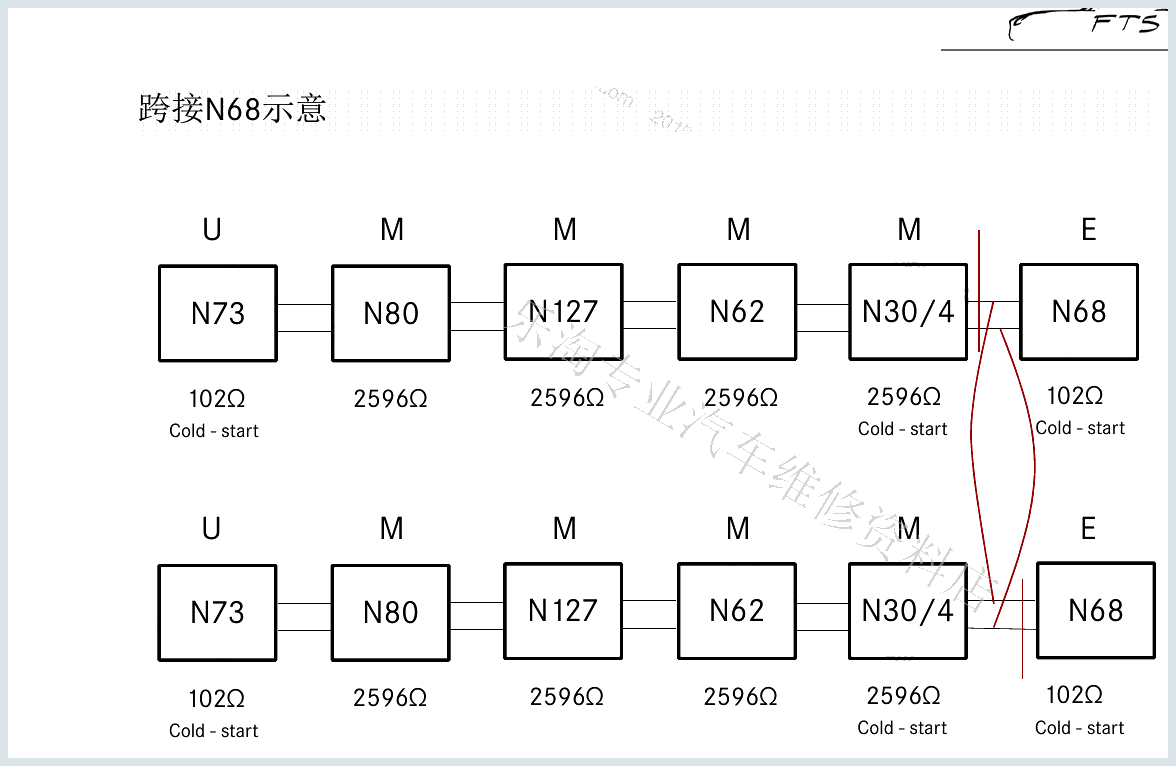

通用节点故障不能只靠单点电阻判断。资料中的方法是先确认整个 FlexRay 线路通断正常，再找到相关针脚，必要时借同款测试车进行跨接验证，以判断疑似节点是否真正导致总线异常。

四、诊断时要避免结构误判

整理说明：本文为技术培训学习笔记，不提供原始课件下载，不替代正式维修资料和现场安全规范。
