奔驰M133发动机节温器热管理控制与水温故障诊断

M133发动机采用带电加热元件的节温器。它既受蜡式膨胀元件温度影响，也受发动机控制单元对R48加热元件的脉宽控制影响。因此，水温上升慢、温度偏高或波动时，不能把节温器理解成一个只有开和关的机械开关，也不能只看诊断仪给出的激活测试结果。

一、热管理为什么要主动调节

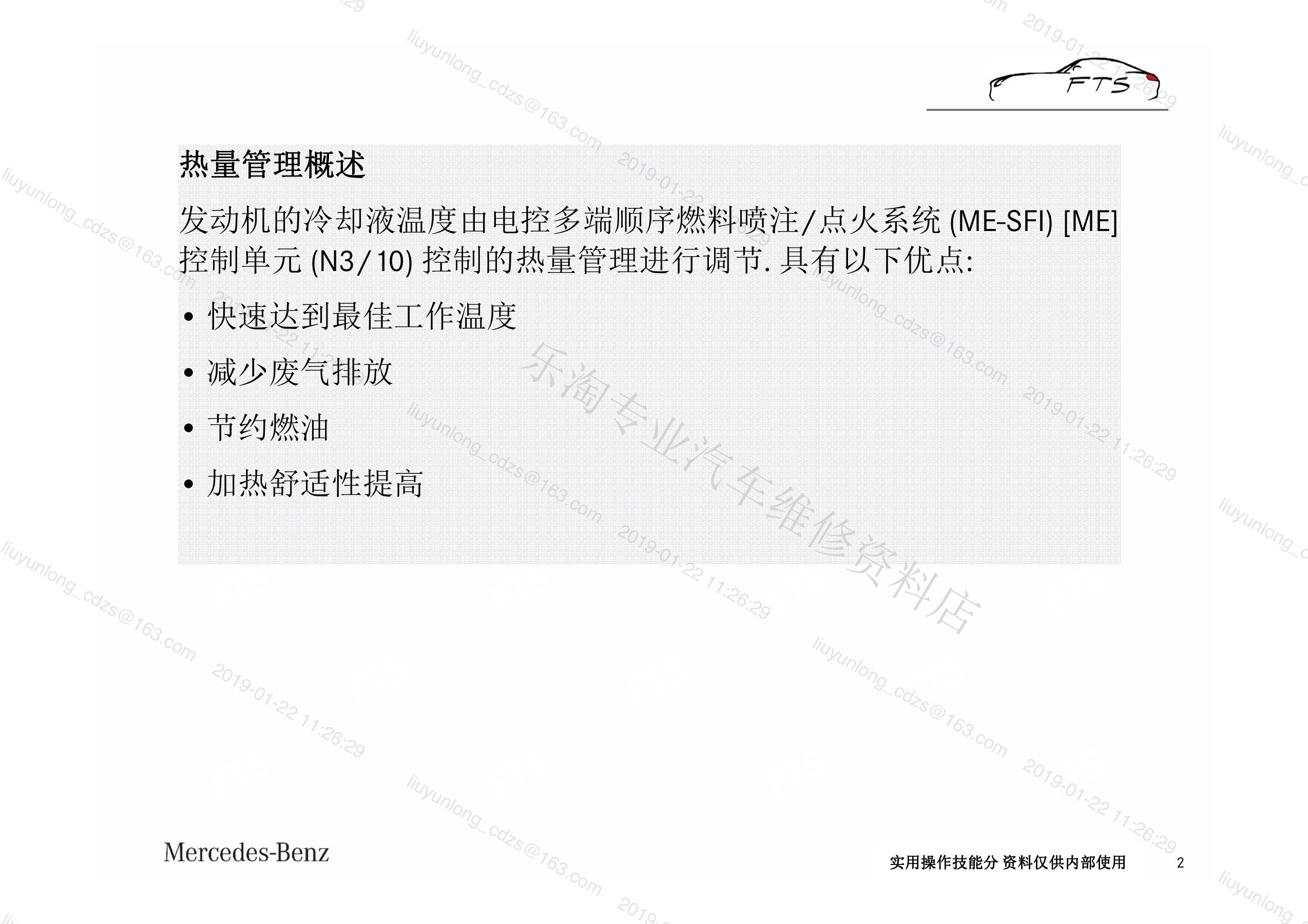

快速暖机有利于降低摩擦、燃油消耗和冷启动排放，也能更快提供暖风；高负荷、炎热环境或增压空气温度较高时，则需要更早增加散热器流量，降低发动机部件热负荷。控制系统会在效率、排放、舒适性和部件保护之间动态改变目标冷却液温度。

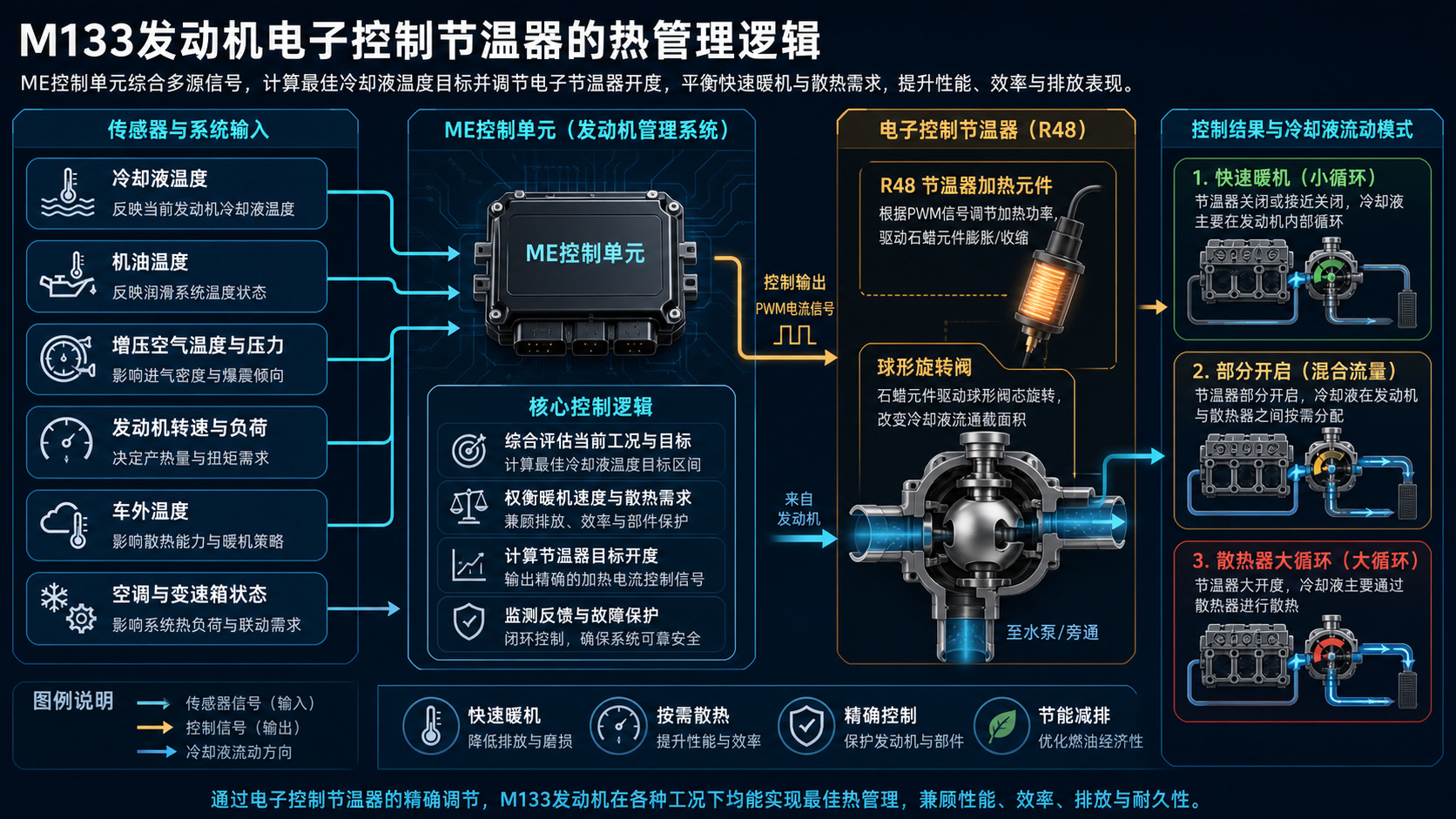

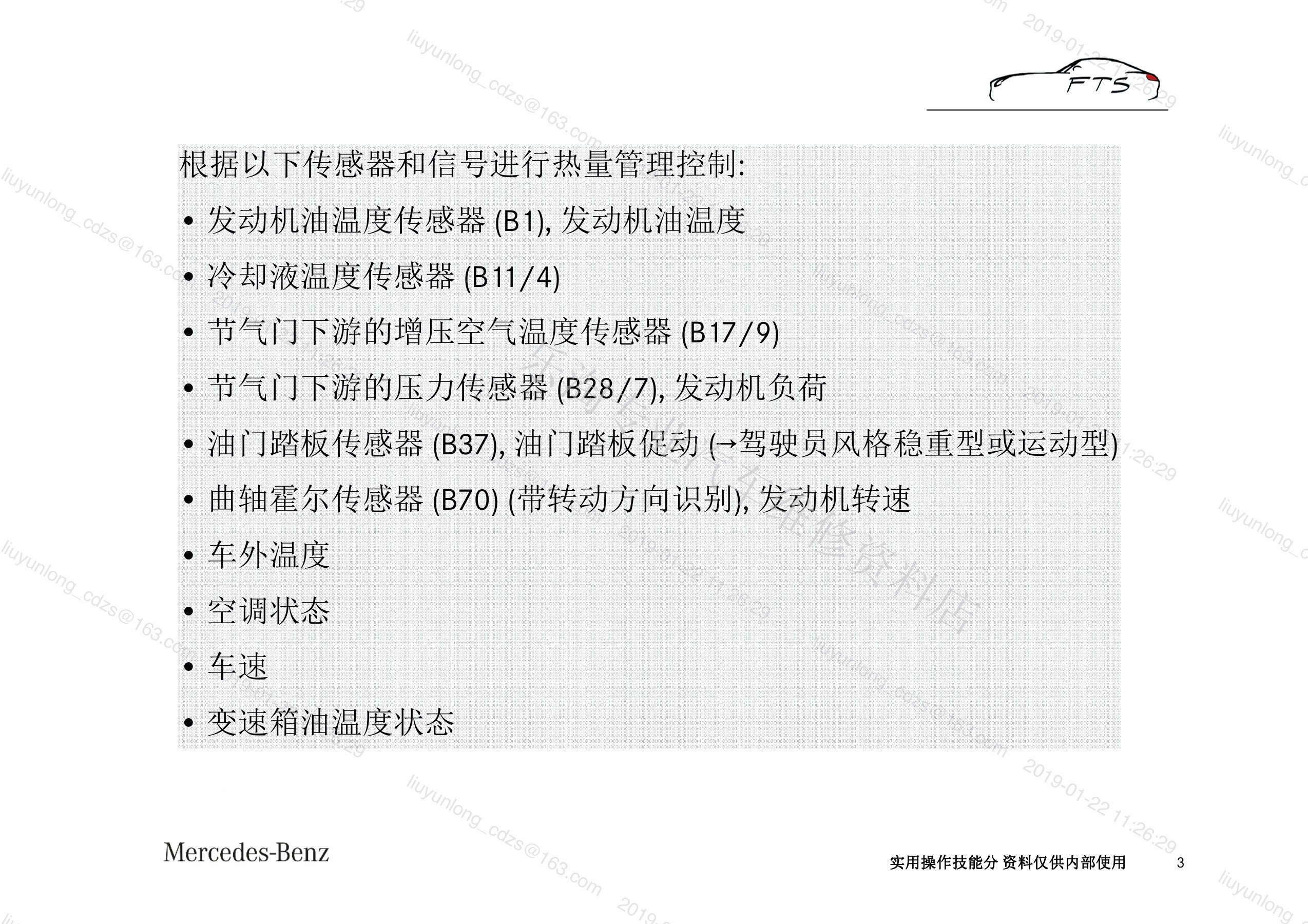

二、控制单元参考哪些信号

• 冷却液温度与机油温度：判断发动机当前热状态和暖机进度。
• 增压空气温度、压力和节气门负荷：反映燃烧与增压系统热负荷。
• 油门踏板、发动机转速和驾驶需求：识别持续高负荷或快速扭矩请求。
• 车外温度和车速：影响散热器换热能力与迎面风量。
• 空调状态、变速箱油温及相关热交换需求：决定系统之间的热量分配。

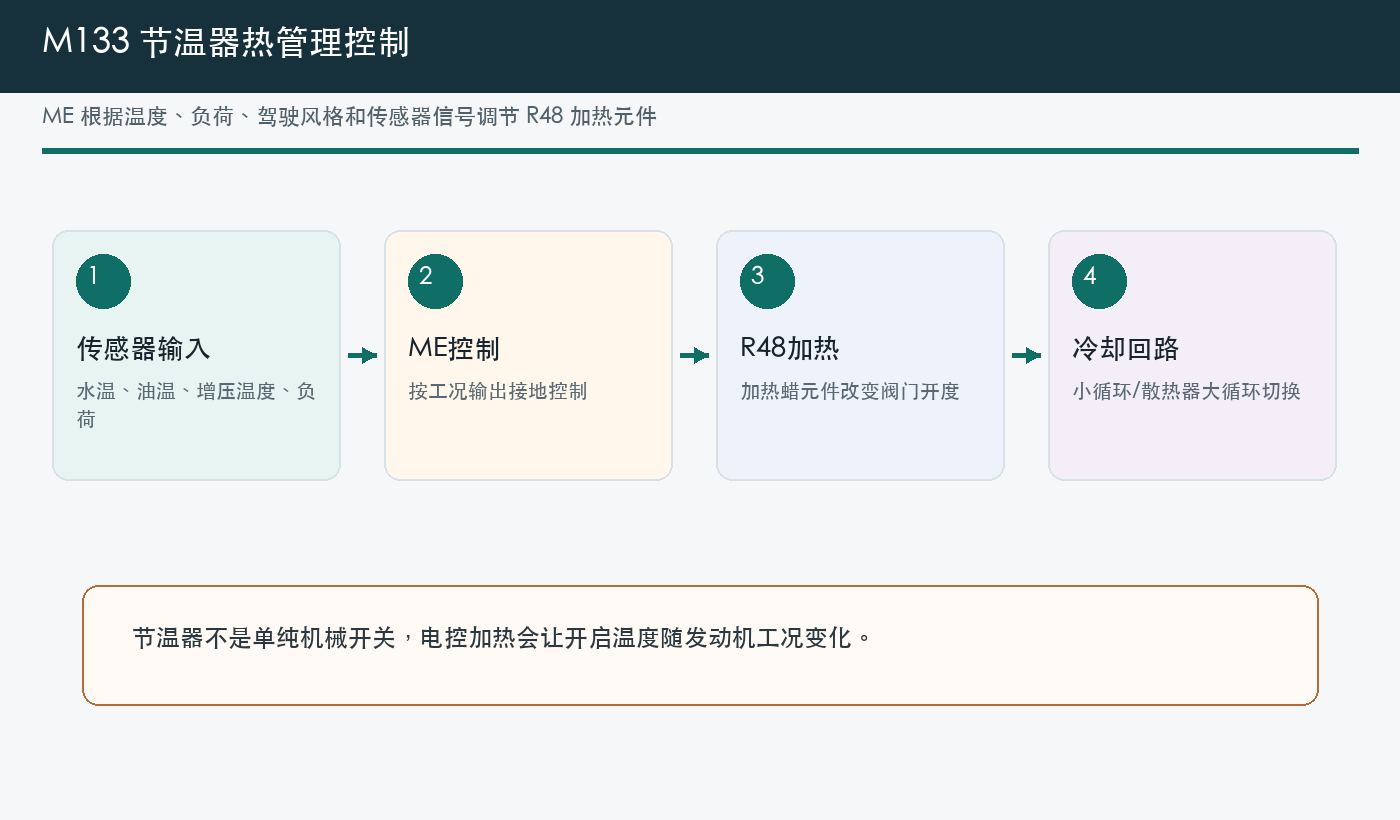

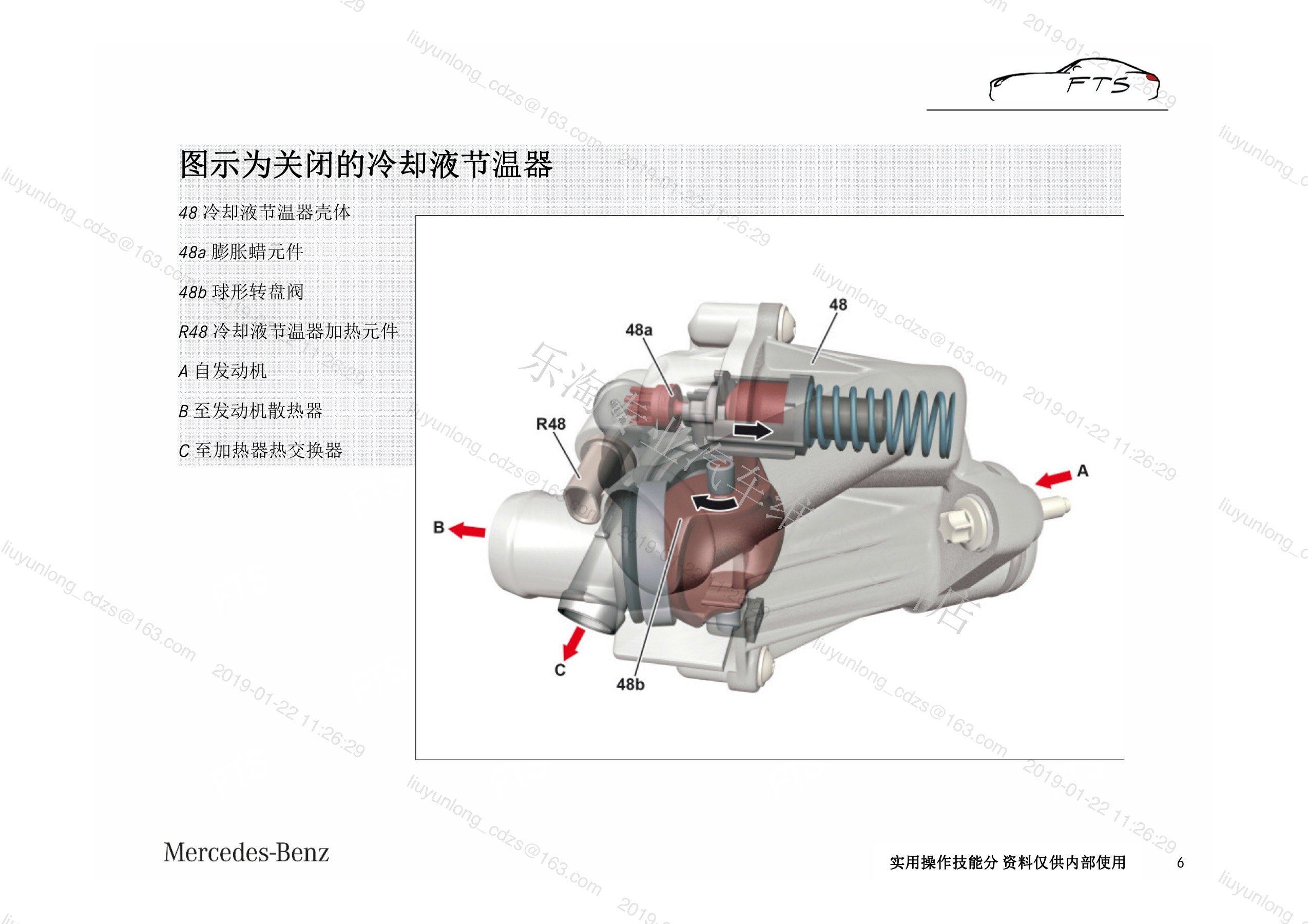

三、机械蜡元件与R48如何配合

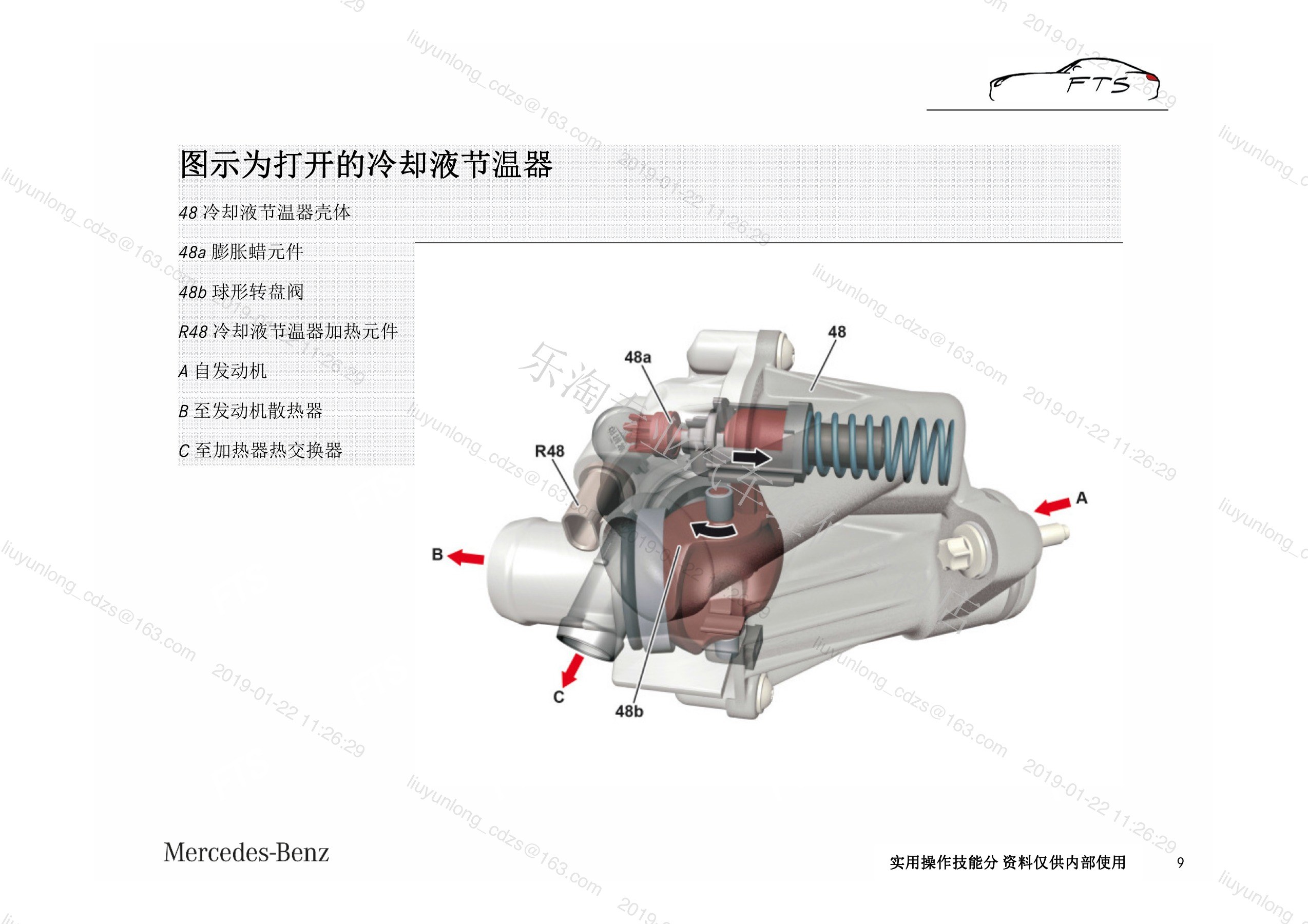

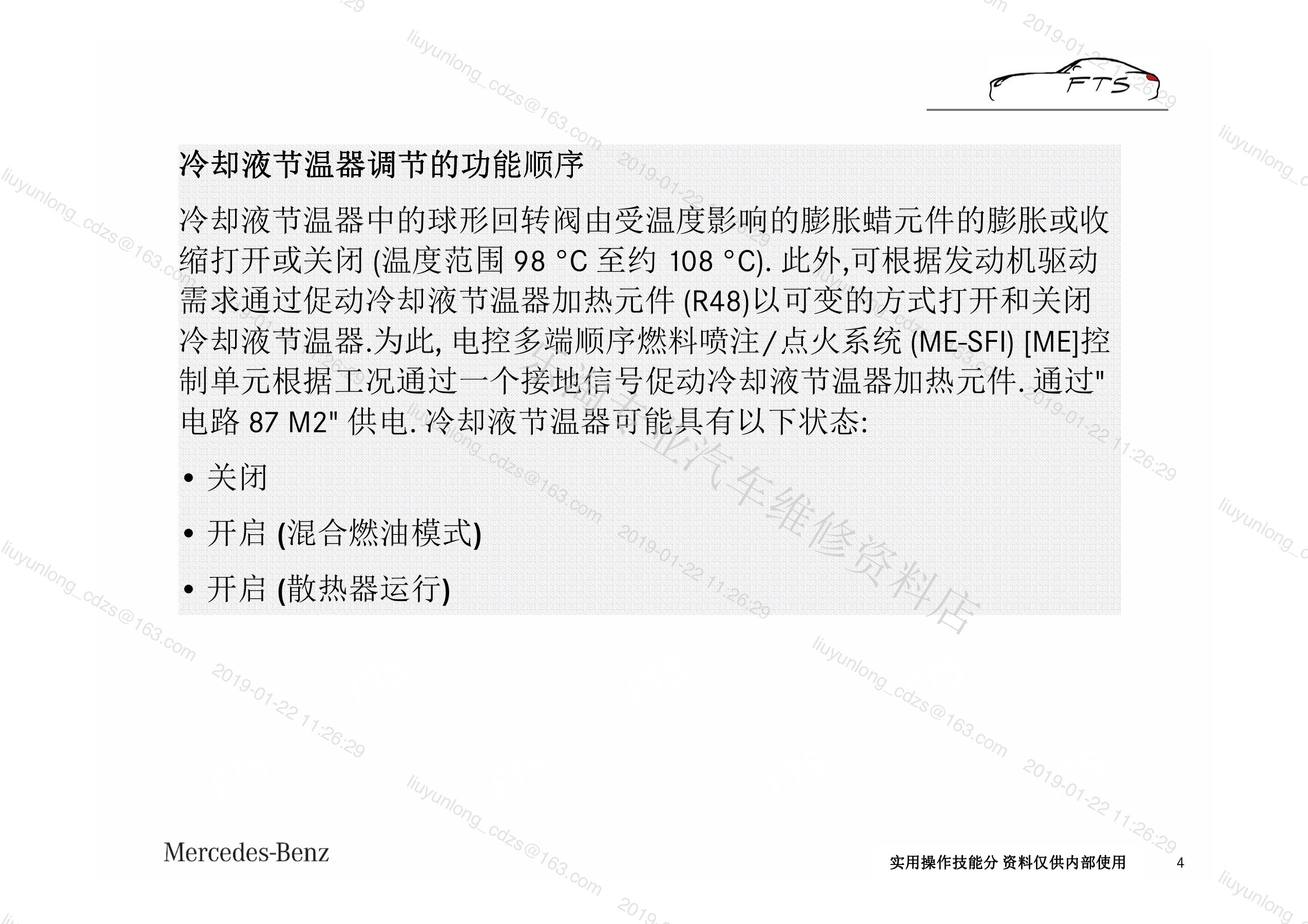

节温器内部的蜡式元件随温度膨胀，推动球形旋转阀改变通向散热器的截面积。R48通电后给蜡元件额外加热，让阀门在控制系统需要时提前或加大开启。控制通常通过脉宽调制实现，读取到占空比并不等于阀门一定到达目标位置，因为控制请求与机械实际位置之间没有直接的阀位传感器闭环。

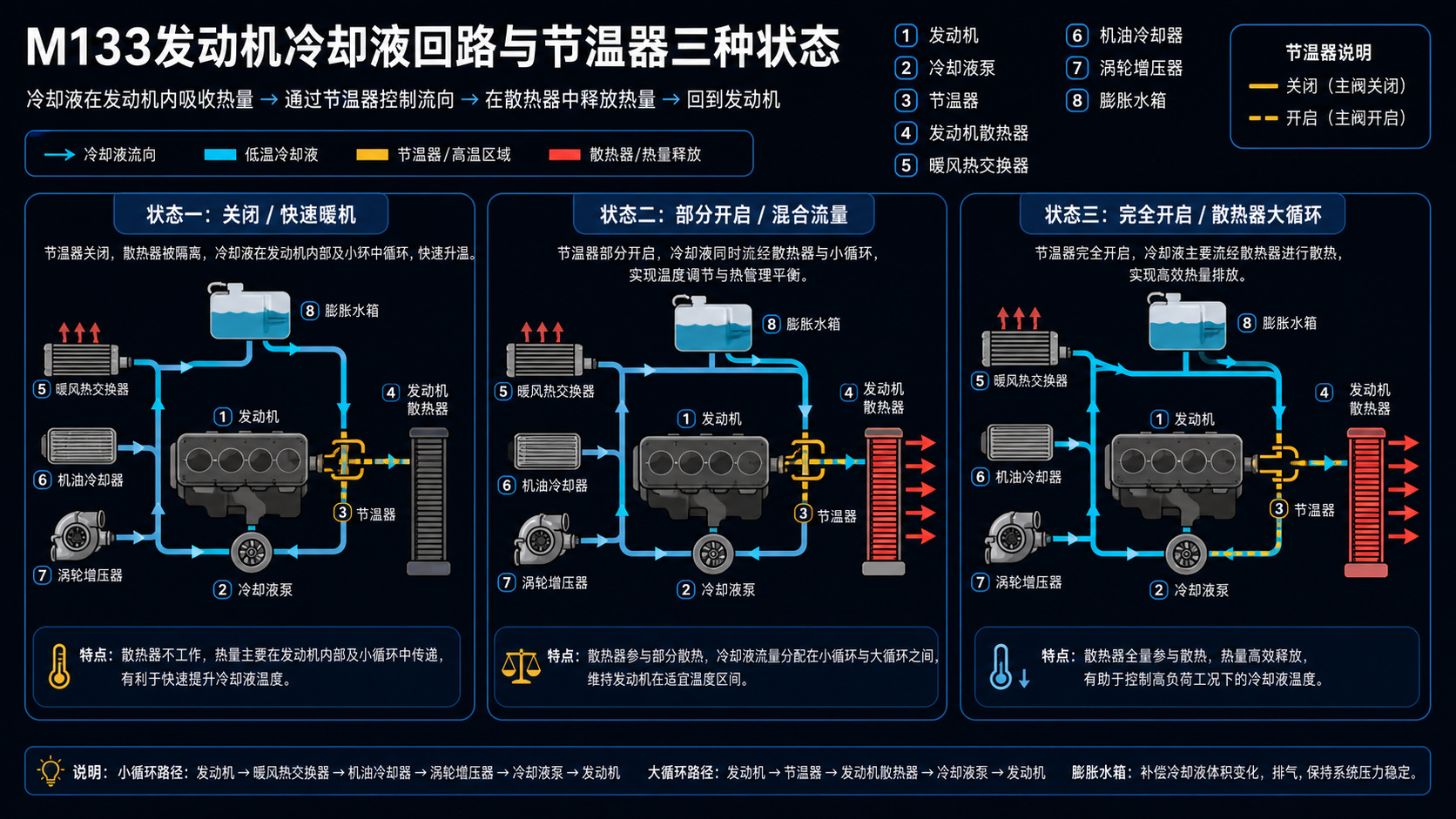

四、三种典型流量状态

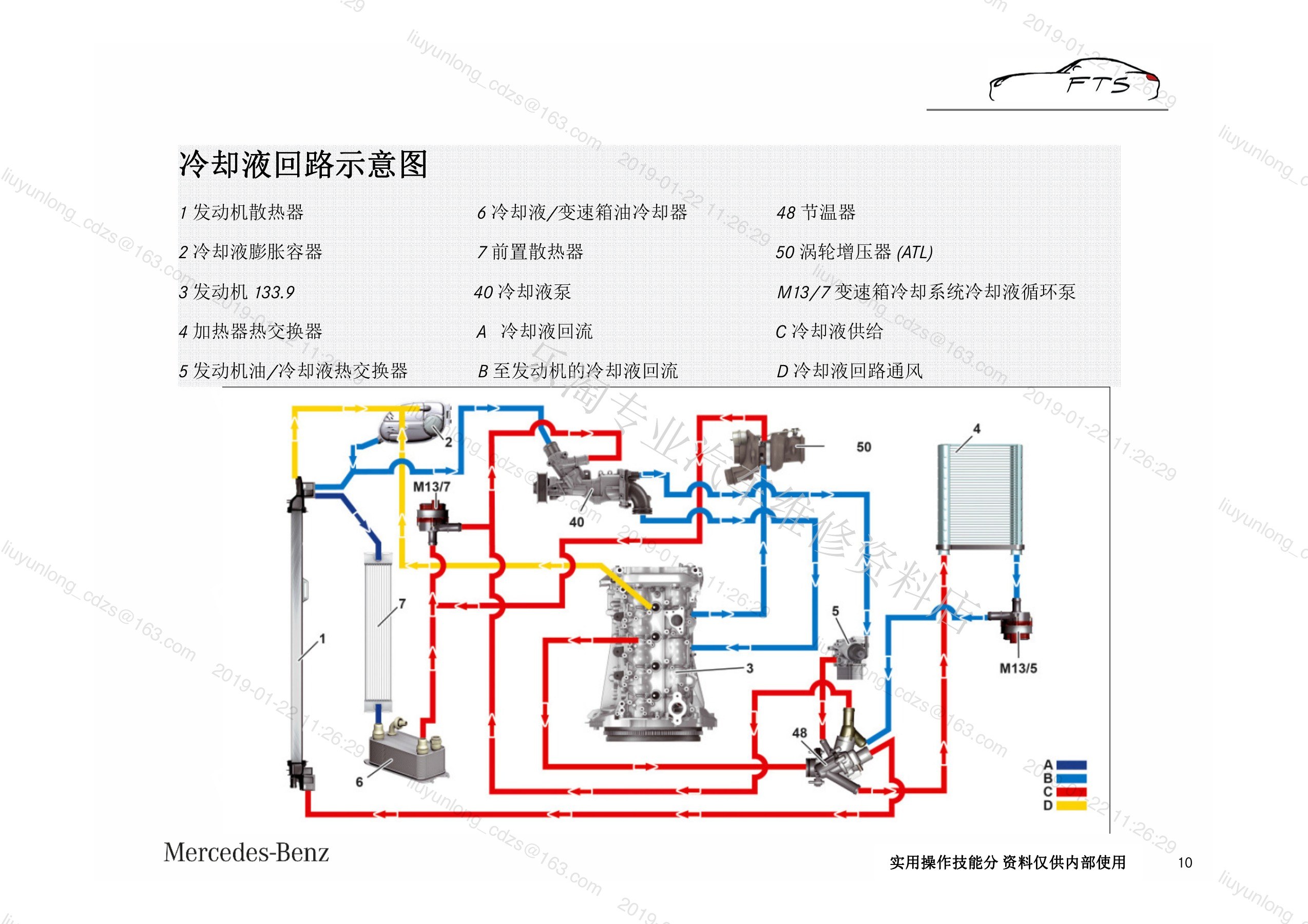

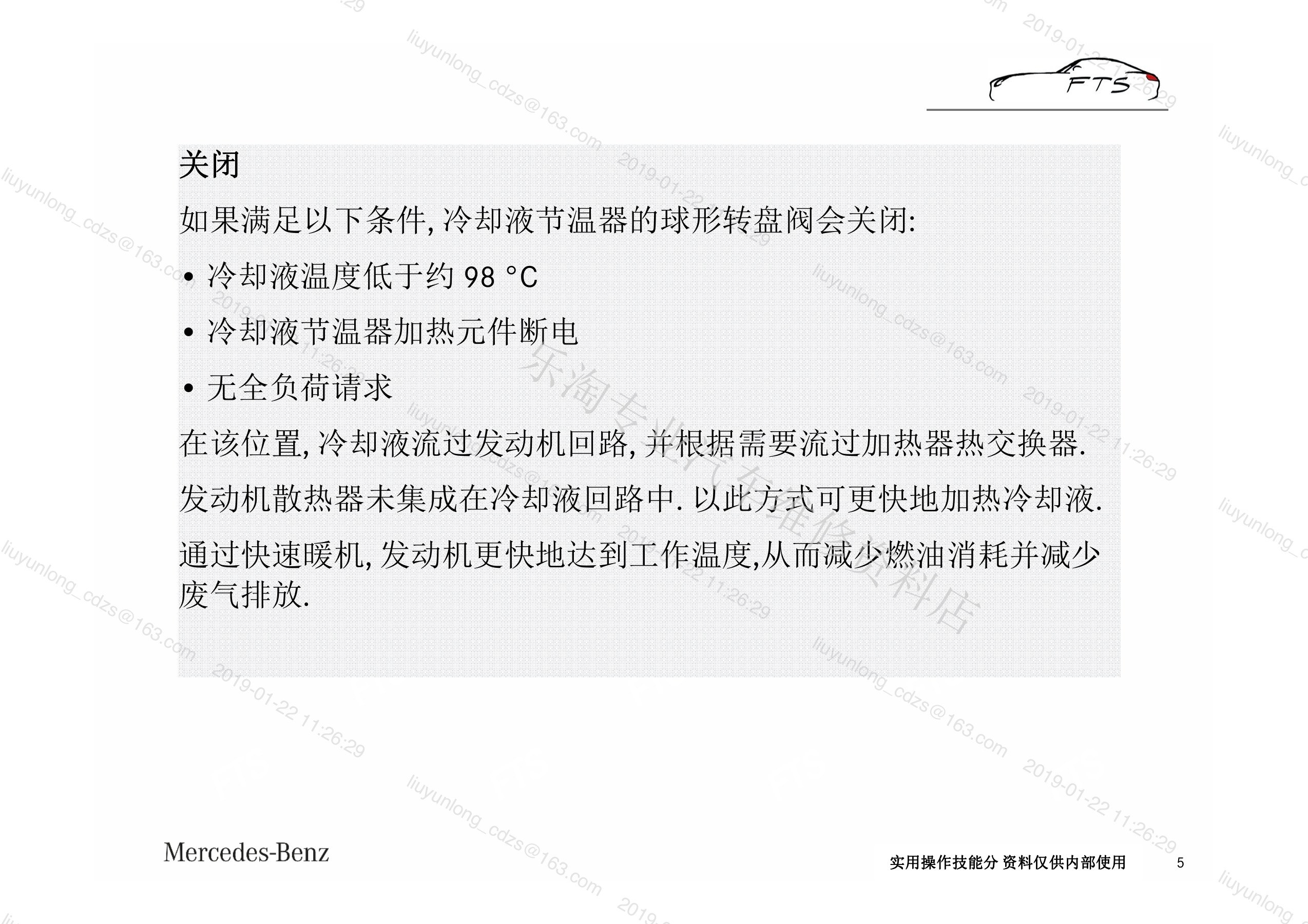

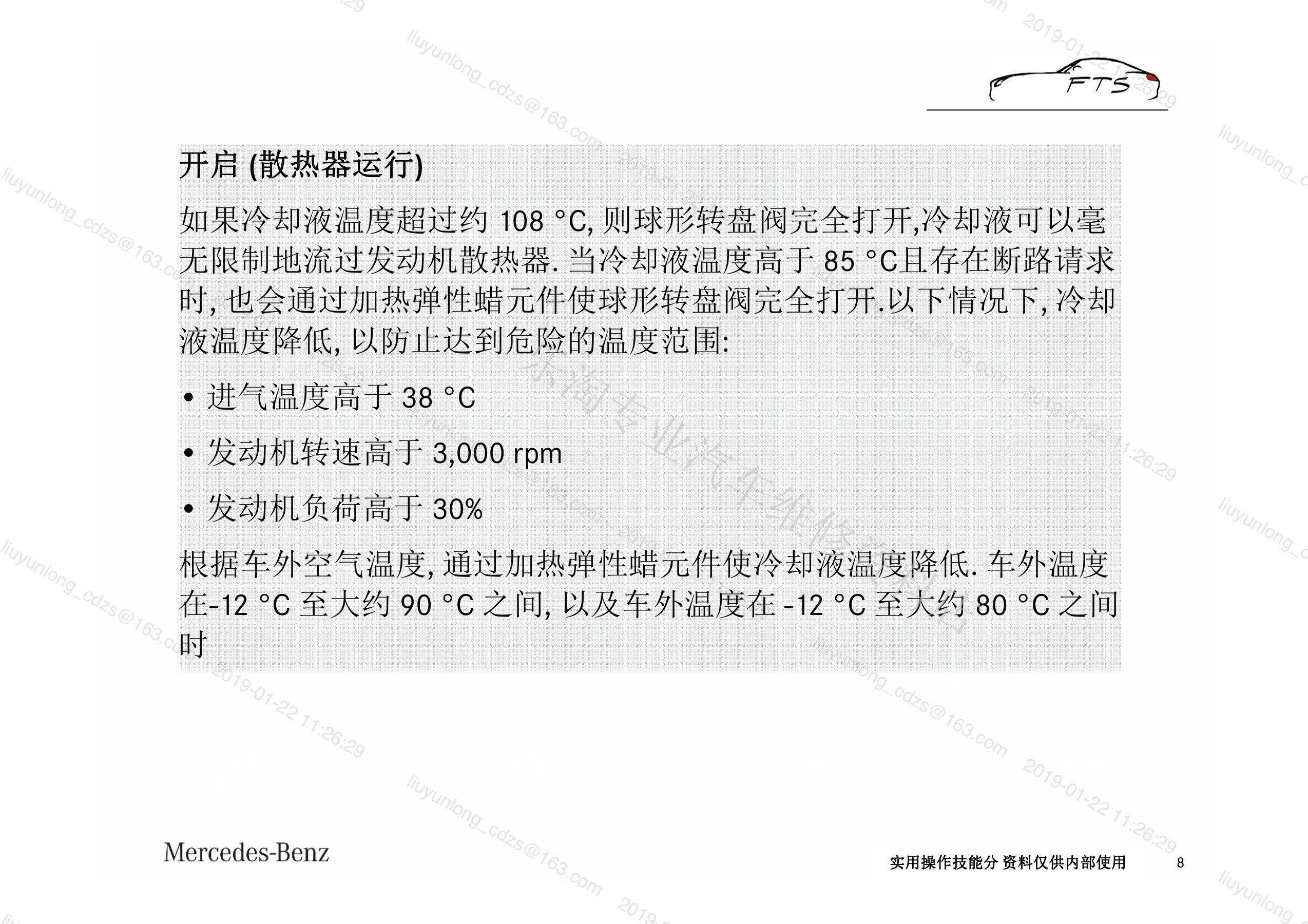

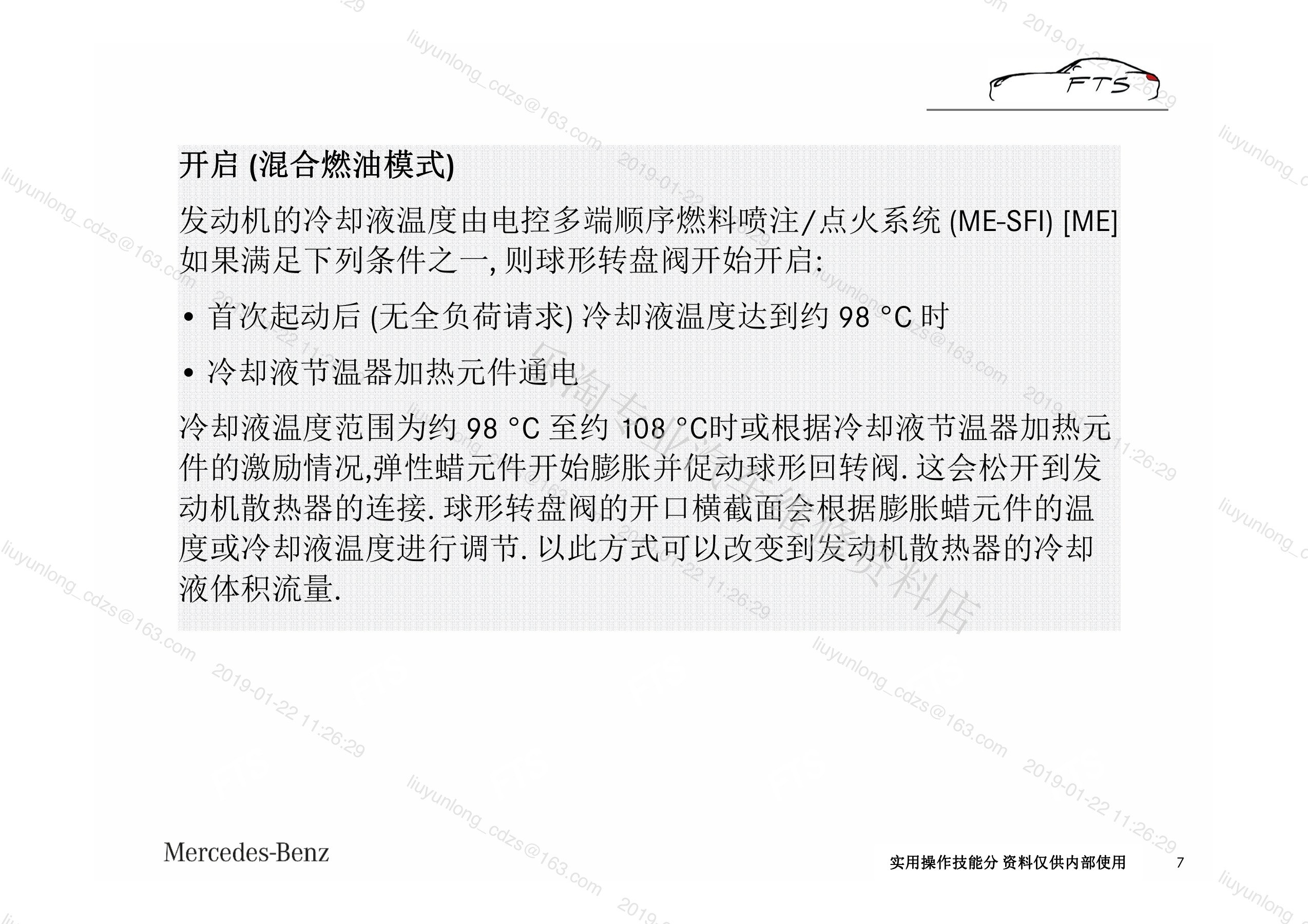

冷机阶段，节温器倾向关闭通向主散热器的路径，冷却液主要在发动机、暖风及其他小循环支路内流动，以加快升温。随着蜡元件温度上升或R48受到促动，阀门逐渐开启，部分流量进入散热器。热负荷继续增加时，主散热器路径充分打开，以提高散热能力。

五、水温上升慢先查什么

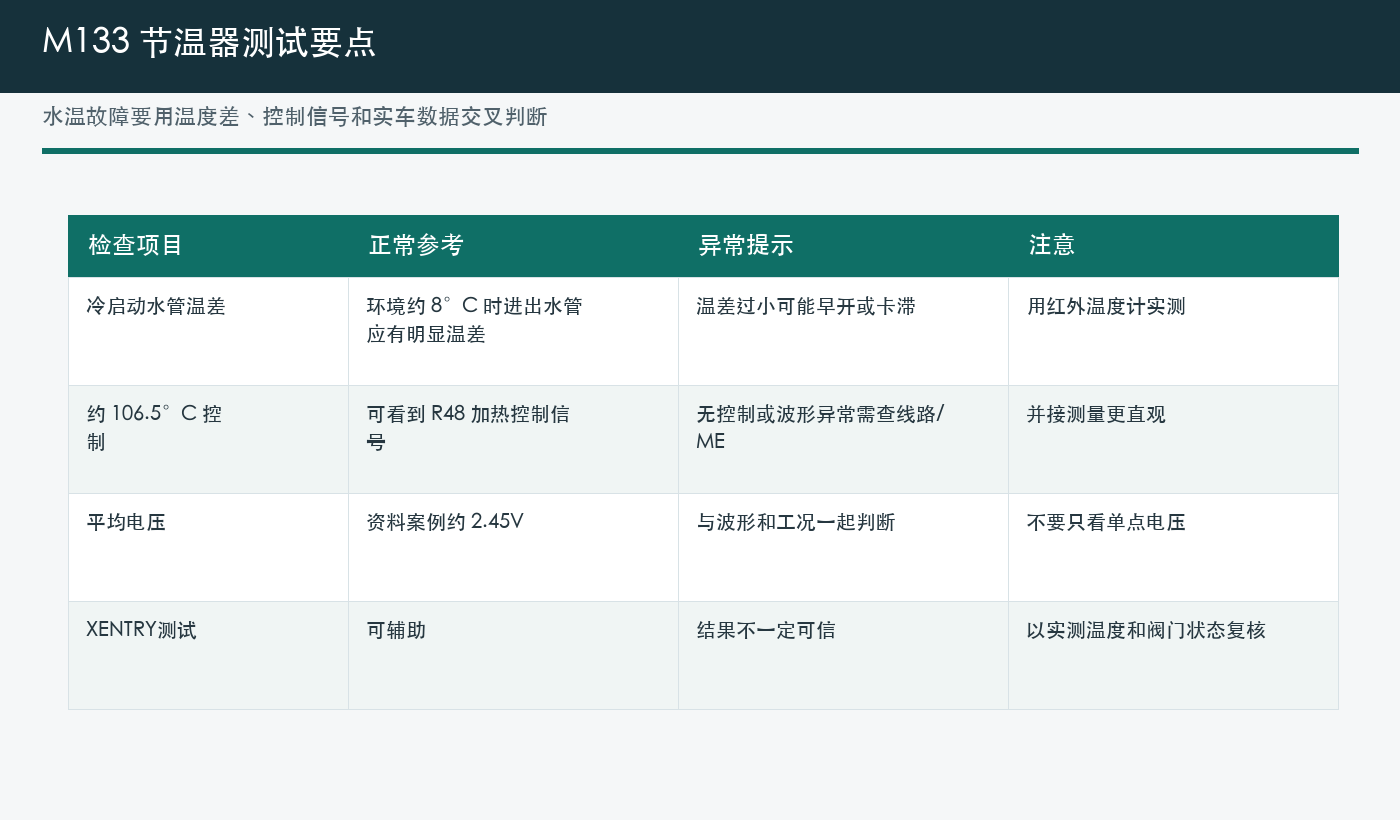

冷启动暖机慢可能来自节温器卡在常开或半开，但也可能是环境温度低、暖风需求大、风扇异常常转、温度传感器偏差或冷却回路接错。测试前应确保冷却液液位和浓度正确、系统已排气、风扇没有无故高速运行，并记录车辆静置后的各温度初值。

六、用温度趋势而不是单个数值

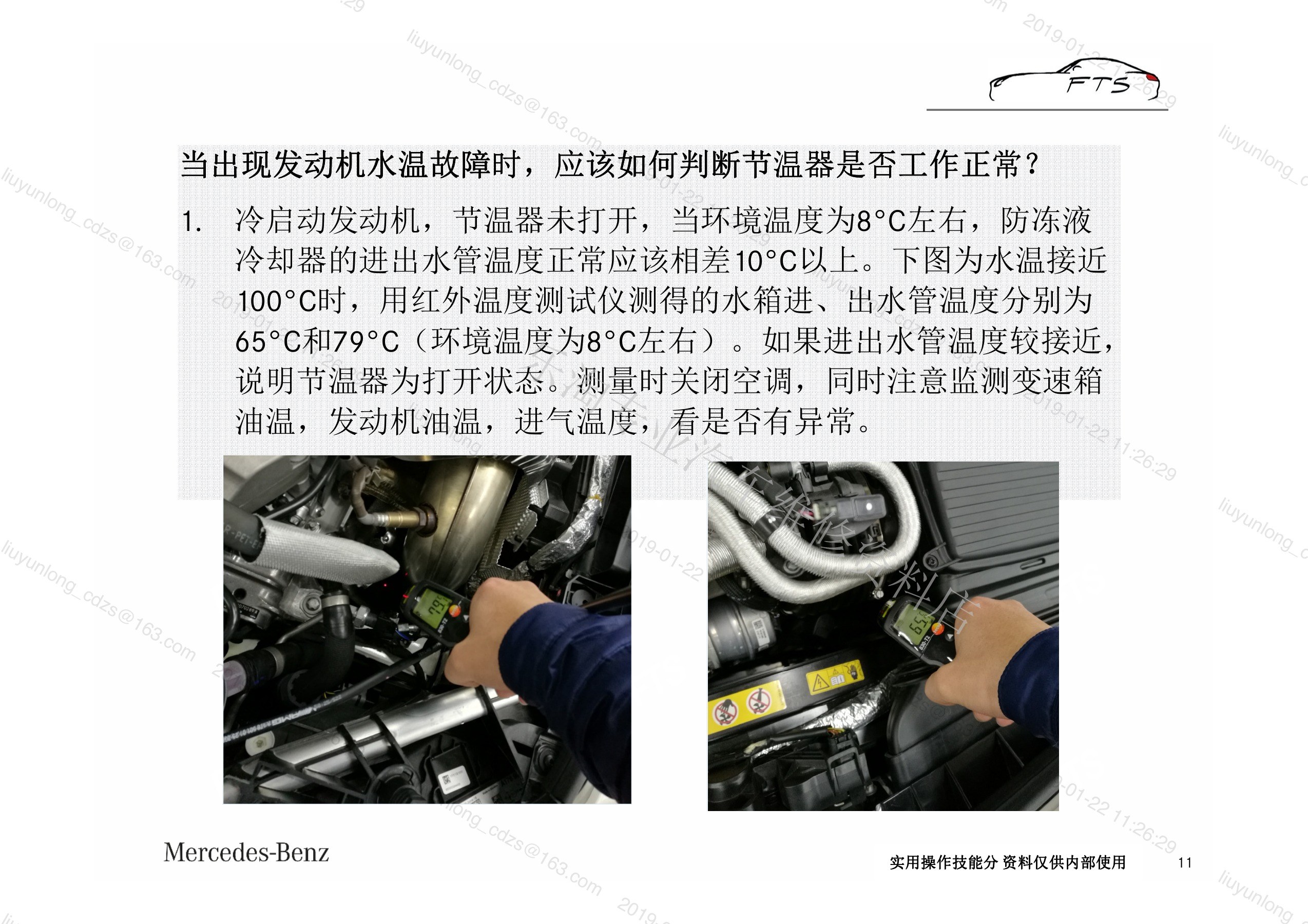

冷机启动后连续记录冷却液、机油、进气和变速箱油温，观察升温斜率。同步测量散热器入口与出口水管温度：节温器关闭时，主散热器不应过早获得大量热流；阀门开启后，上下水管温度会依次变化。红外测温受表面材质、反射率和测点影响，应在固定位置贴消光胶带或使用接触式探头复核。

七、怀疑过热时不要先更换节温器

温度偏高还可能来自冷却液不足、空气未排净、水泵流量不足、散热器堵塞、风扇控制、膨胀水箱盖压力异常或燃烧气体进入冷却系统。若散热器入口很热而出口明显偏冷，要区分节温器未开与散热器内部堵塞；若两端都不够热却传感器读数很高，则应核对传感器和测量位置。

八、R48电气检查

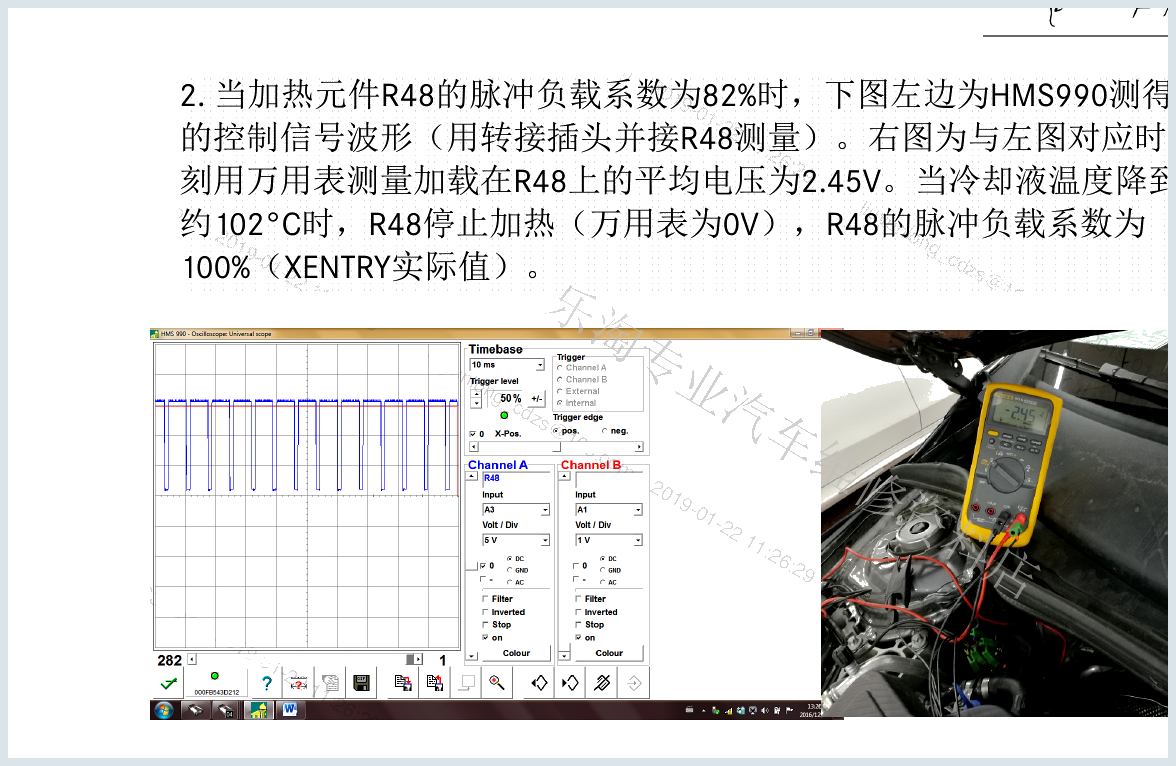

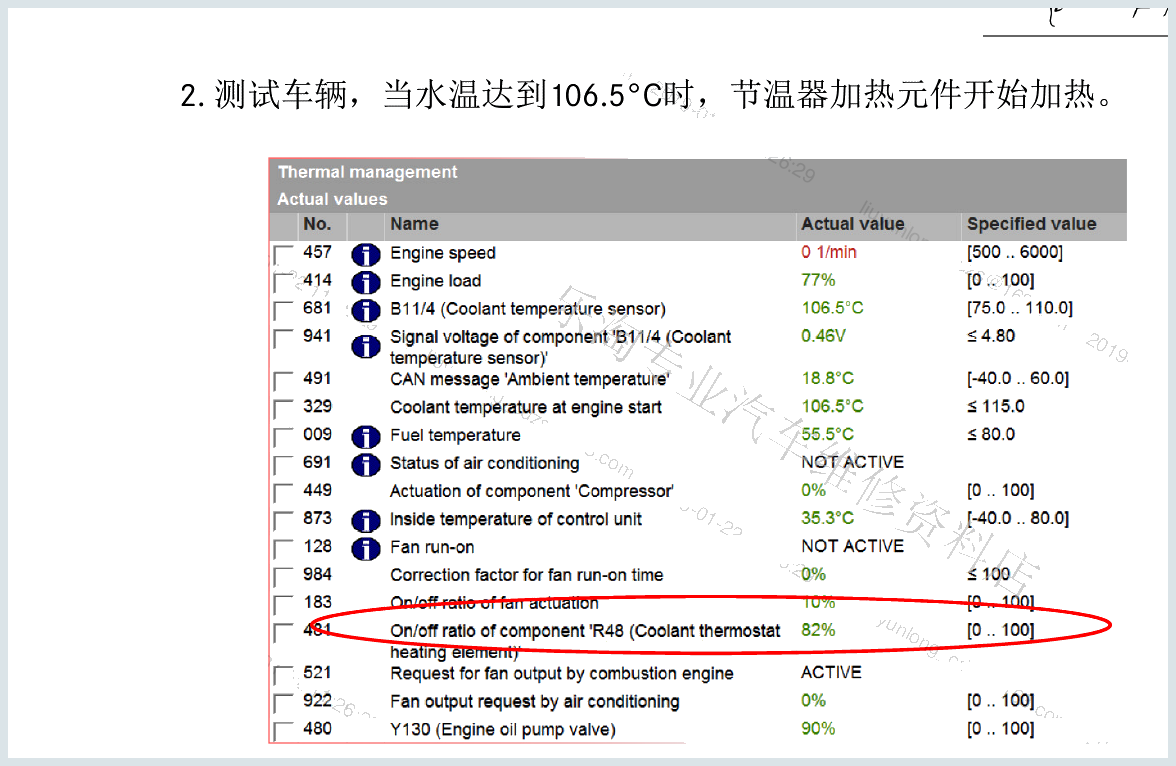

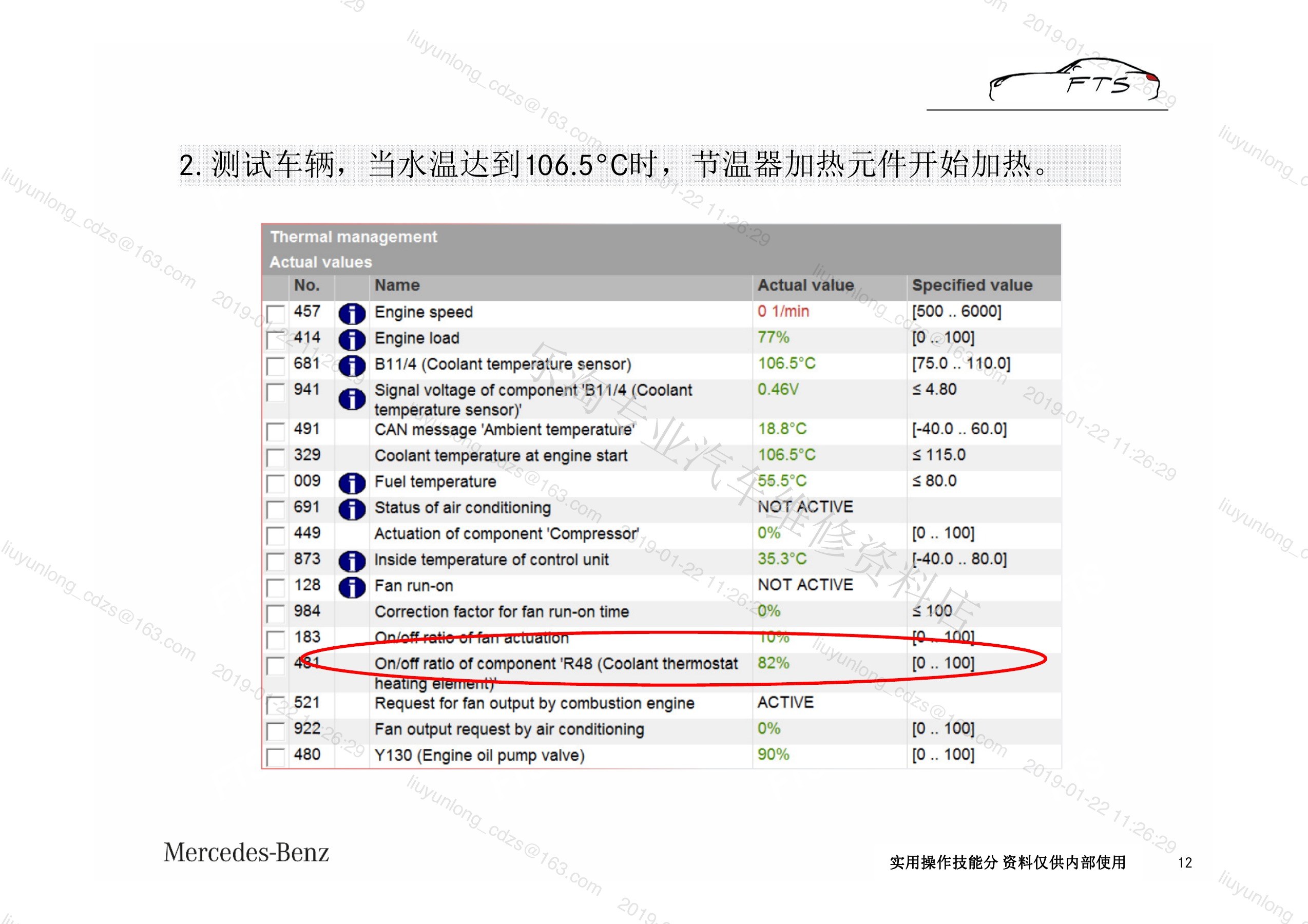

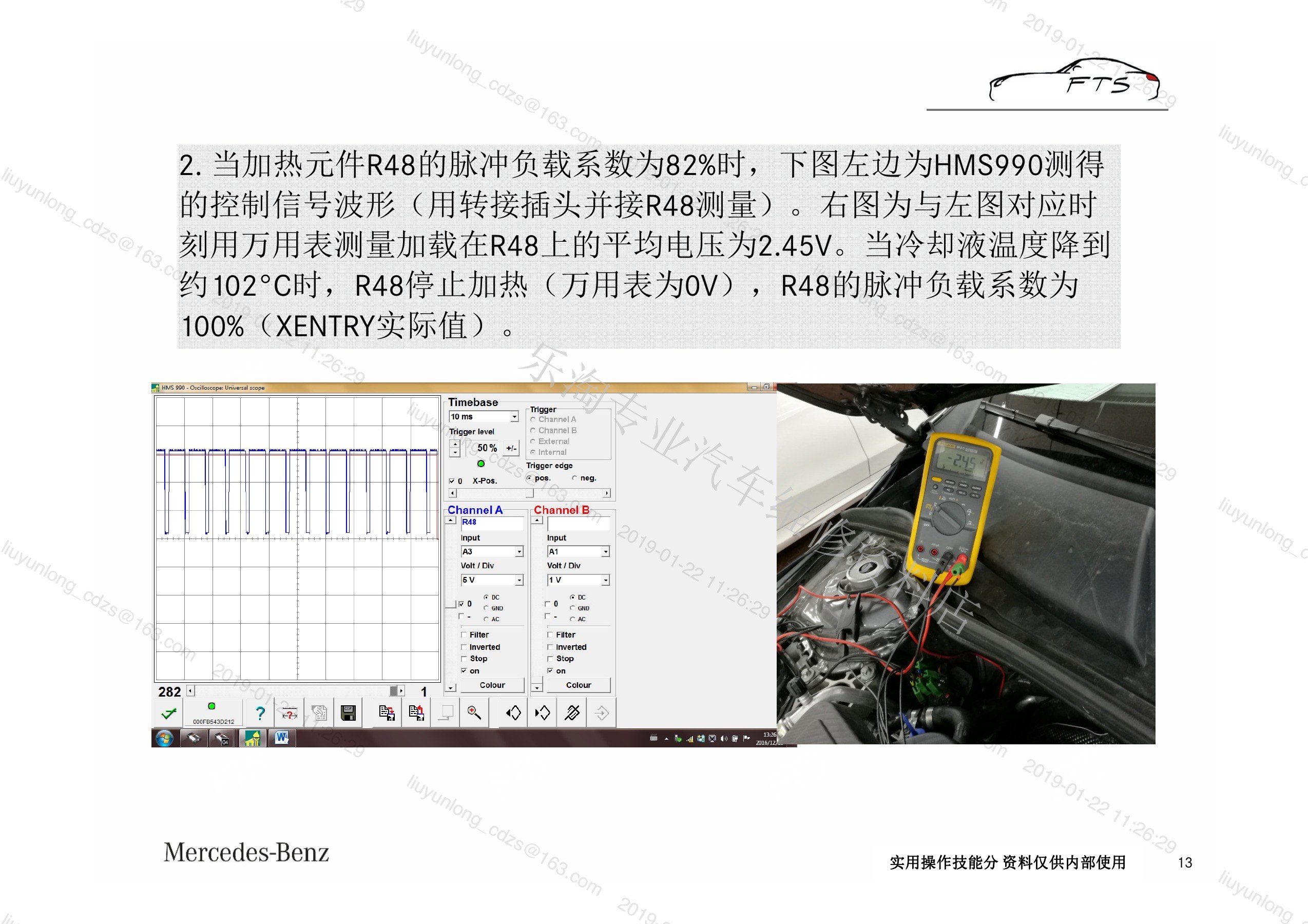

先读取故障码、冻结帧和R48控制实际值，再测量加热元件电阻、电源完整性、控制端和搭铁压降。示波器可确认脉宽信号是否随工况变化，万用表的平均电压只能作为辅助，因为不同占空比和测量方式会得到不同平均值。测试时使用合适的并接方法，避免扩大端子或造成短路。

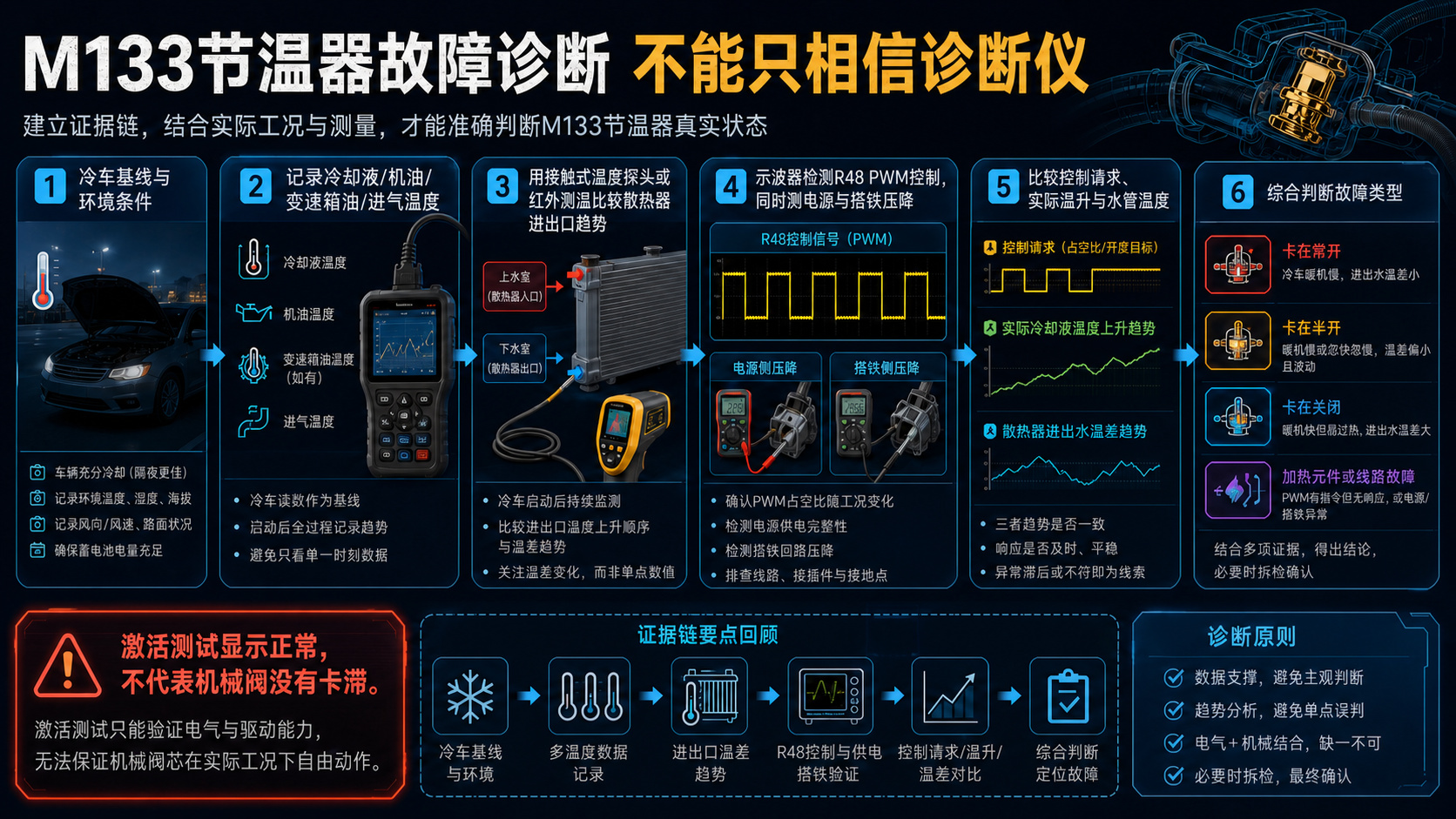

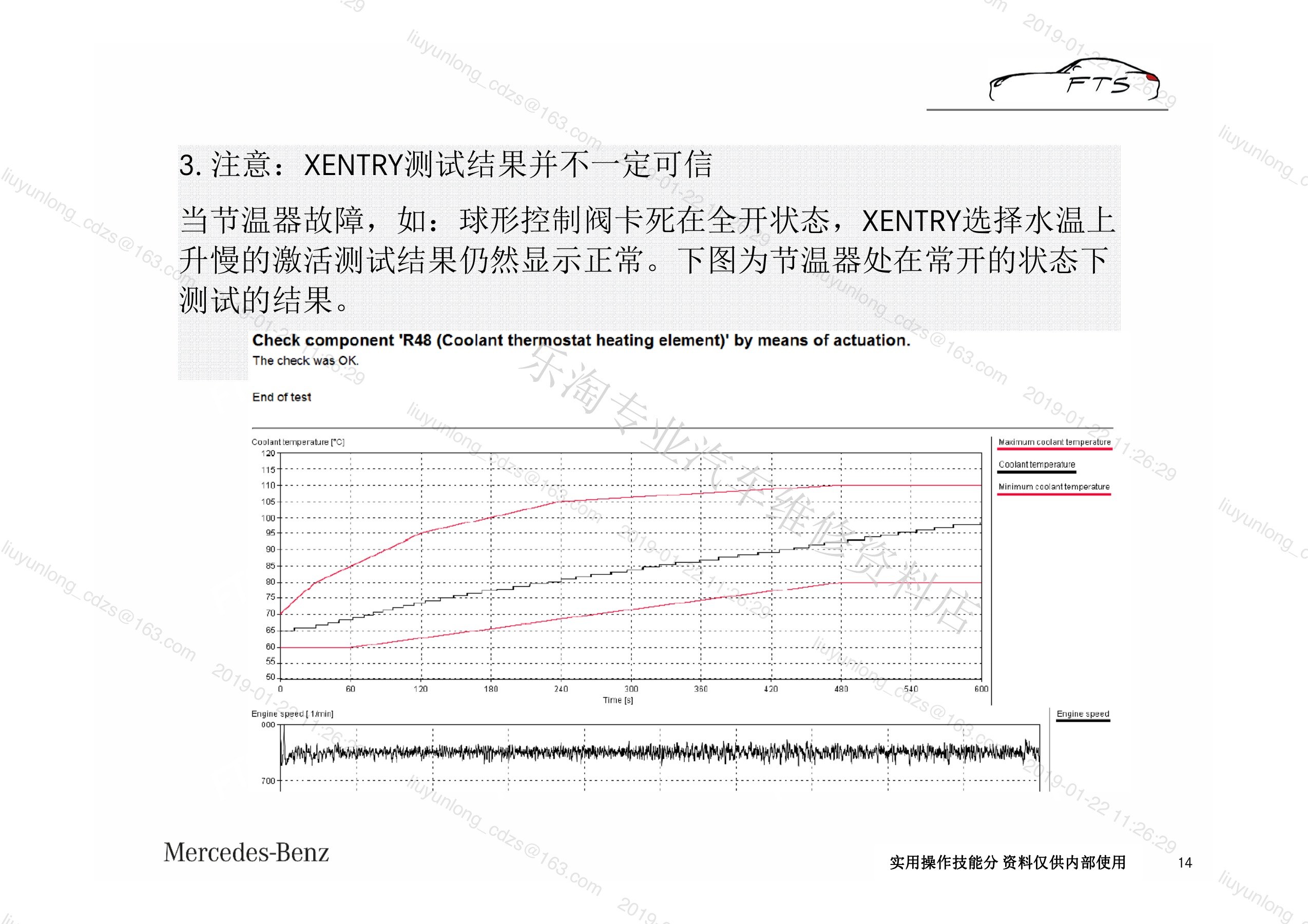

九、为什么激活测试可能显示正常

如果球形阀被颗粒物卡在全开、半开或关闭位置，R48仍可能有正常电流，控制单元也可能完成激活流程。此时诊断仪看到的是请求与电路响应，而不是阀门真实开度。必须把控制波形、水温趋势、散热器进出口温度和实际暖机表现放在同一时间轴上比较。

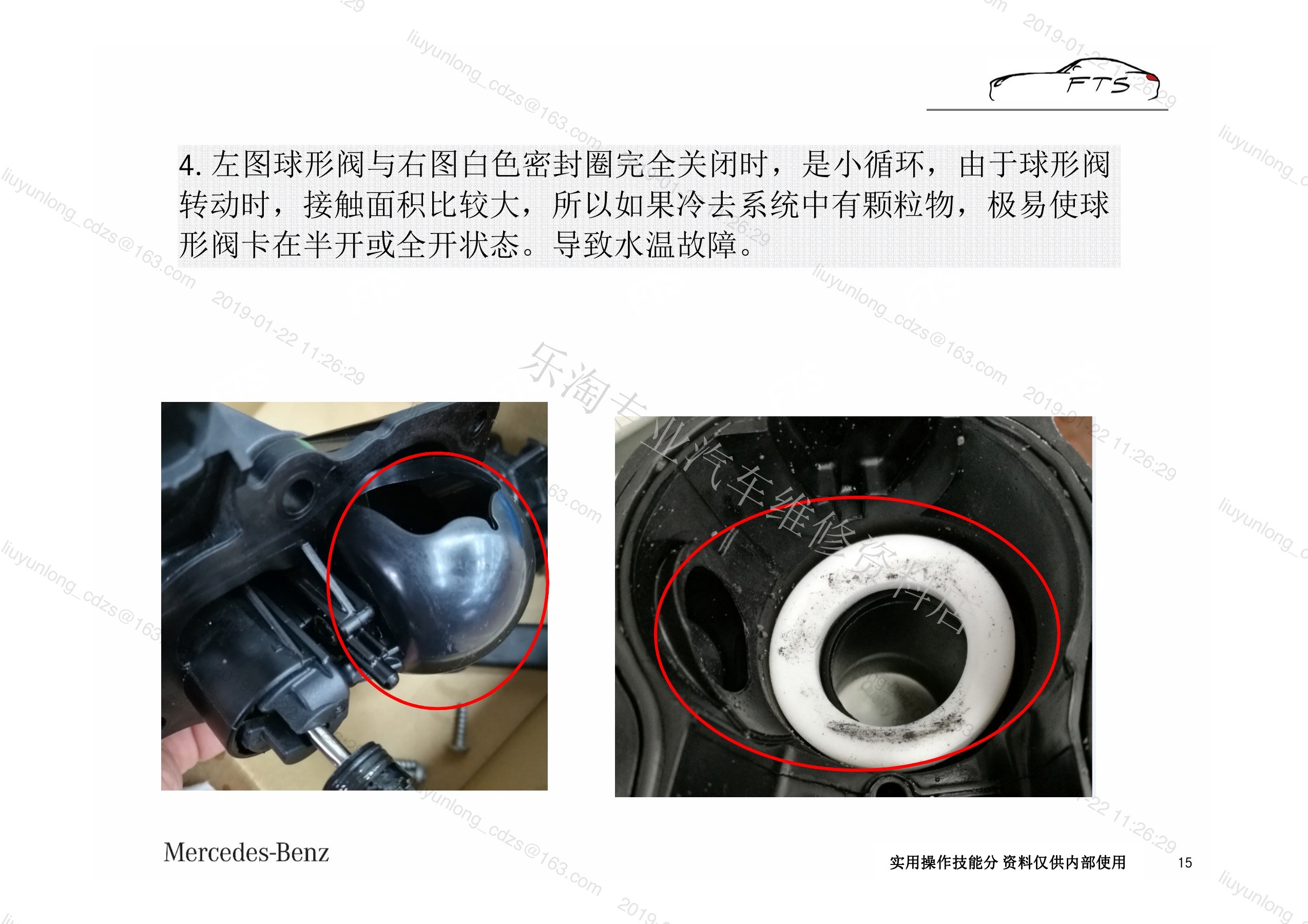

十、机械卡滞从哪里来

球形阀与密封环接触面积较大，冷却系统中的结晶、密封剂残留、腐蚀颗粒或异物可能阻碍旋转。使用不兼容冷却液、错误混加、长期低液位和维修后清洁不足都会增加风险。拆下节温器发现颗粒时，不应只换节温器，还要查明污染来源并清洁相应回路。

十一、四类故障的证据特征

• 卡在常开：冷机后主散热器过早升温，暖机时间长，低负荷水温偏低。
• 卡在半开：暖机与散热都可能异常，水管温差和温升斜率随负荷不稳定。
• 卡在关闭：发动机温度快速升高而主散热器热流不足，需要立即控制过热风险。
• 加热元件或线路故障：R48控制请求与电流、波形或压降不一致，但机械温控功能可能暂时存在。

十二、维修后的验证

更换或修复后按规定加注并排气，检查静态泄漏与液位。冷车复测完整暖机过程，在相似环境、暖风和负荷条件下比较温升曲线、散热器进出口趋势、R48控制以及风扇状态。确认无故障码、无异常压力和无冷却液损失后再交车。

诊断思路小结

M133节温器诊断的核心是区分“控制单元要求阀门怎么动”和“冷却液实际怎样流”。诊断仪、示波器、温度趋势、水管温差和冷却回路检查缺一不可。只有控制请求与热学响应相互印证，才能准确区分机械卡滞、电气故障和其他冷却系统问题。
