奔驰R172外后视镜拆装：门板释放、镜座固定与线束布置

R172外后视镜的镜座线束通过车门结构进入，拆卸时需要同时处理门内饰板、线束护套和固定点。错误拉扯线束可能造成调节或折叠功能间歇失效。

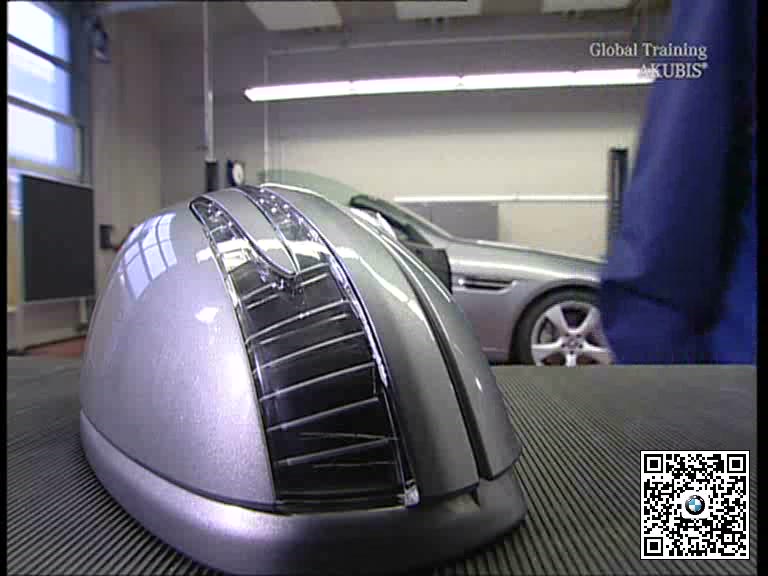

作业应先确认后视镜配置，避免将带折叠、加热或转向灯的总成与不同版本混用。

一、检查后视镜配置和功能现象

确认车辆镜面调节、加热、折叠和转向灯等实际装备，读取门控系统故障。关闭点火开关后保护门板和A柱附近饰件。

二、释放门内饰板及线束通道

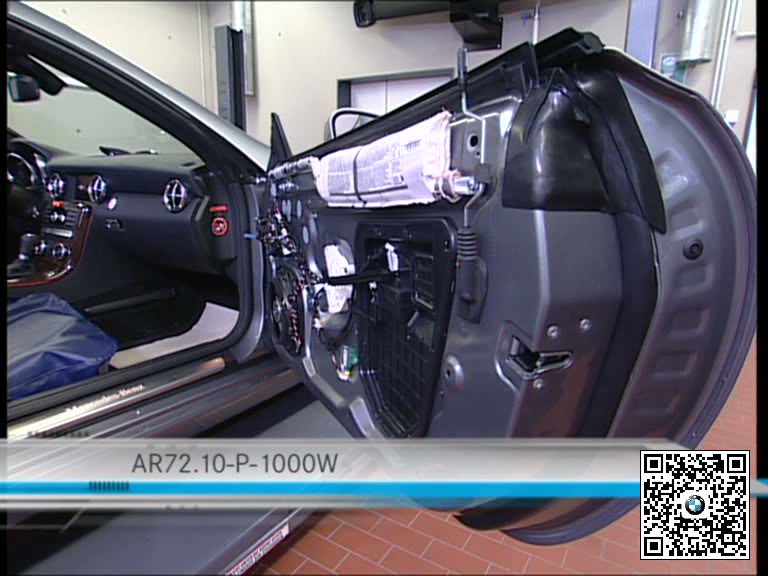

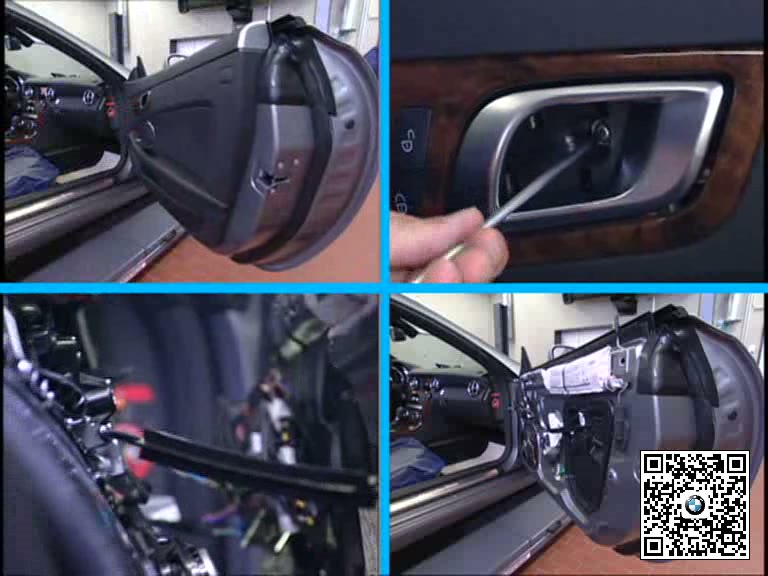

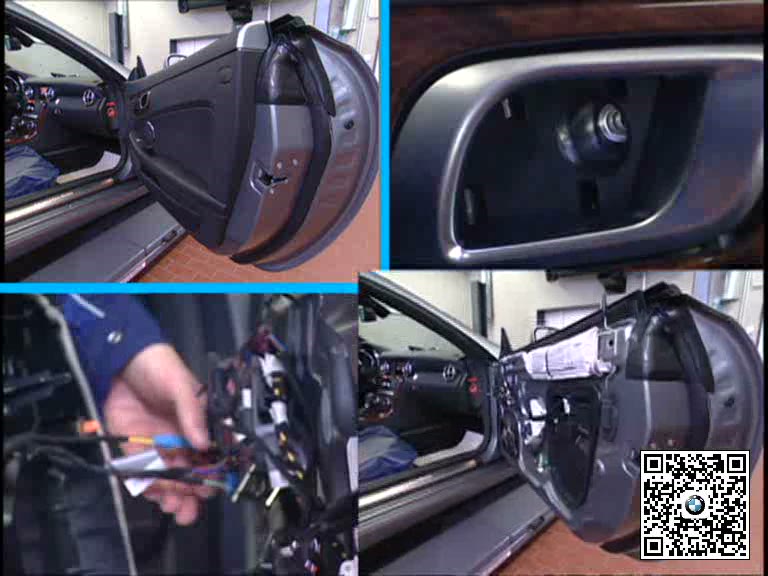

按规定拆下门把手盖板、内饰固定件和三角饰板，释放门板后识别后视镜线束。检查线束护套和插头锁止状态。

三、托住镜座并拆下总成

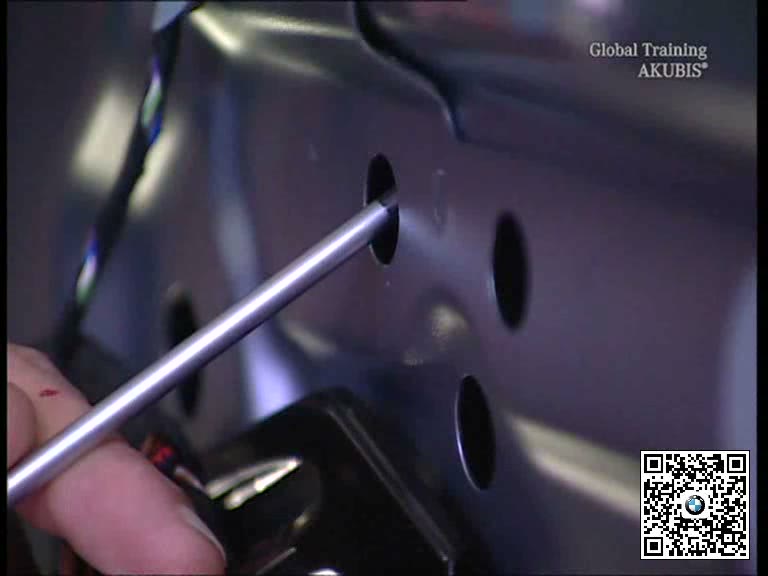

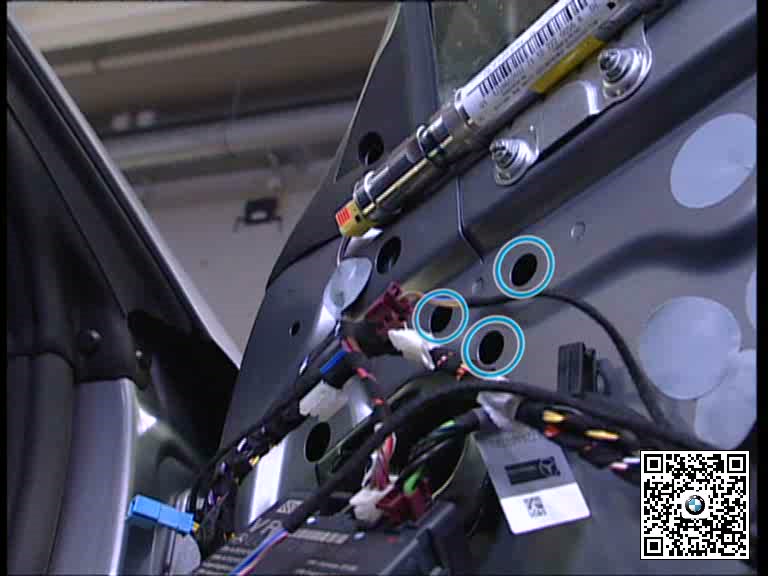

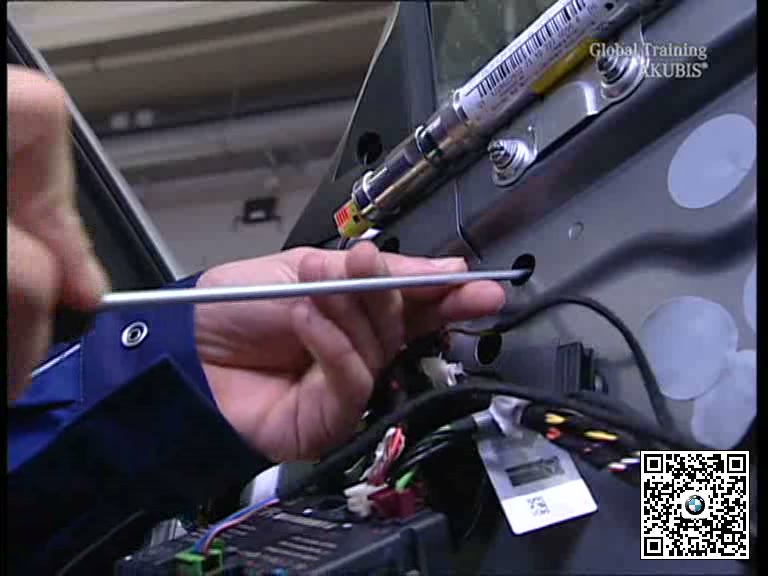

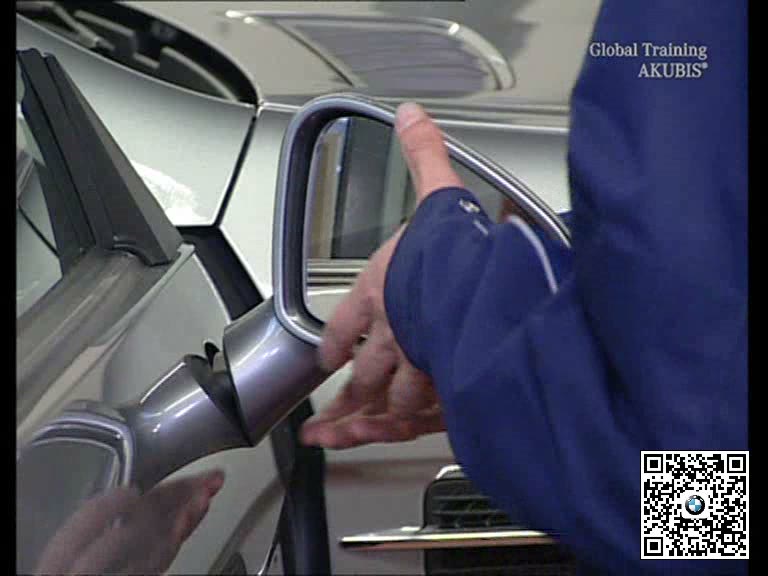

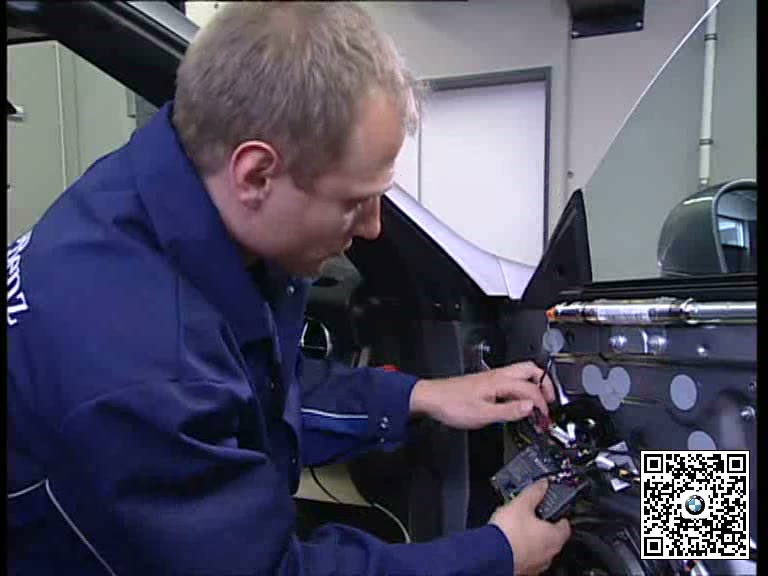

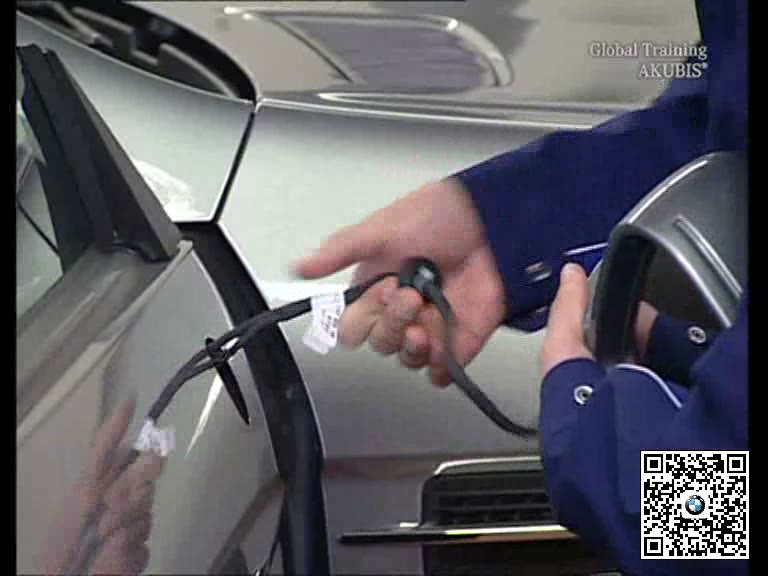

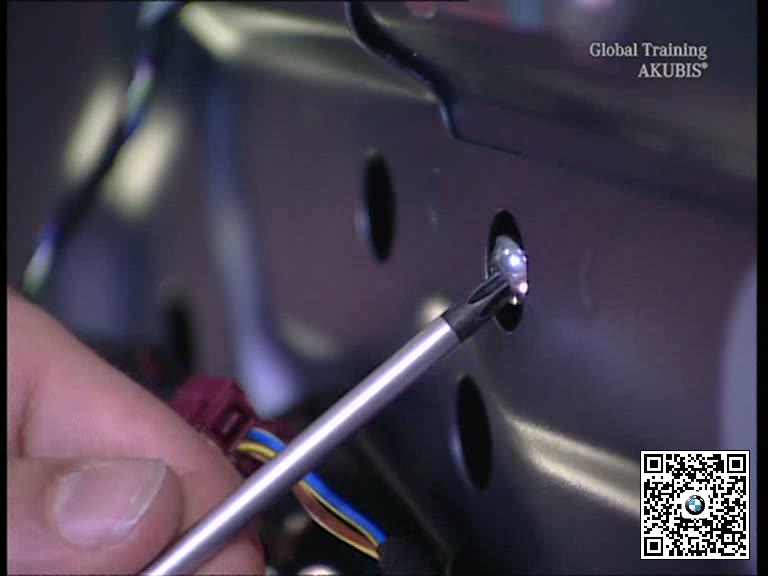

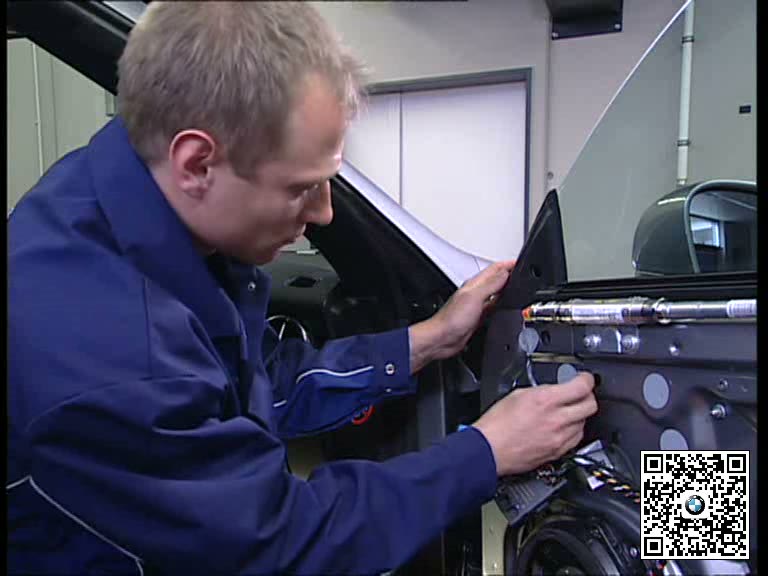

从车外托住镜座，车内侧断开插头并拆下固定螺钉或螺母。将线束从门内通道平稳取出，避免磨损车门漆面。

四、装复并验证镜面和灯光功能

按原路径布置线束并恢复护套，固定镜座后装复门板。通电检查电动调节、折叠、加热和转向灯，确认门窗升降无干涉。

五、完工检查要点

• 后视镜功能配置已确认。
• 门内饰板与线束护套未受损。
• 拆卸时镜座得到可靠支撑。
• 装复后调节、折叠和灯光均正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
