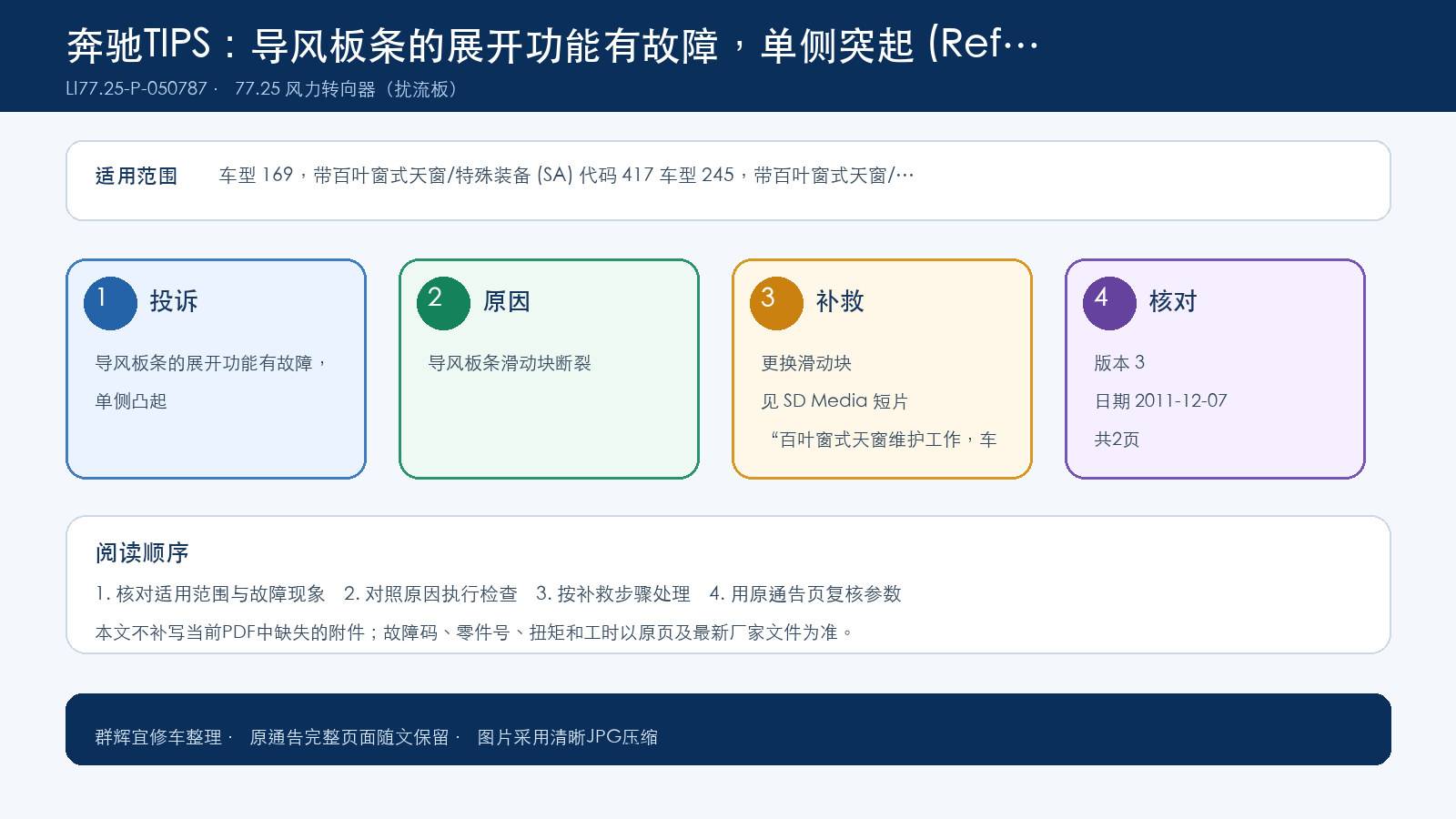

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。
| 通告编号 | LI77.25-P-050787，版本3 |
|---|---|
| 功能组 | 77.25 风力转向器（扰流板） |
| 日期 | 2011-12-07 |
| 适用范围 | 车型 169，带百叶窗式天窗/特殊装备 (SA) 代码 417 车型 245，带百叶窗式天窗/特殊装备 (SA) 代码 417 |
一、故障现象与投诉条件
障，单侧凸起。
二、原通告列出的可能原因
导风板条滑动块断裂。
三、检查与补救步骤
更换滑动块。
见 SD Media 短片“百叶窗式天窗维护工作，车型 169 - 更换离合器和机械系统”。
注意事项：
须锁止（见附录下的维修说明）。
如不遵守，第一次操纵百叶窗式天窗时会再次出现滑动块断裂的投诉。
须重新维修。
附件
文件 描述
”
es_Gleitschlittenbruch.pdf Reparación manual de deslizamiento Litt break
"instalación"
en_Gleitschlittenbruch.pdf Repair manual sliding Litt break "installation"
fr_Gleitschlittenbruch.pdf Manuel de réparation coulissantes Litt casser
"l'installation"
it_Gleitschlittenbruch.pdf Riparazione manuale scorrevole Litt break "installazione"
nl_Gleitschlittenbruch.pdf Reparatie handleiding schuiven Litt break "installatie"
pt_Gleitschlittenbruch.pdf Reparação manual de correr Litt break "instalação"
jp_Gleitschlittenbruch.pdf 修理マニュアル滑りリットは、"インストール"を破る
”
四、零件、操作与WIS参考
零件信息
零件号 ES1 ES2 名称 数量 提示 EPC
A 001 989 46 51 涂油脂 Klüber Polylub GLY801 1 根据需要 - 向滑动天窗涂抹 500 g涂
油脂
X
1 X
A 001 987 73 46 密封带（丁烯带） 1 10 米 / 卷，厚度 = 6 mm， X
操作号与损坏代码
容 时间 损坏代码 提示
78134 06
WIS参考
百叶窗式天窗的百
叶窗导向件
车型 169.0 /3，245.2 带百
叶窗式天窗/代码 (417)
补救

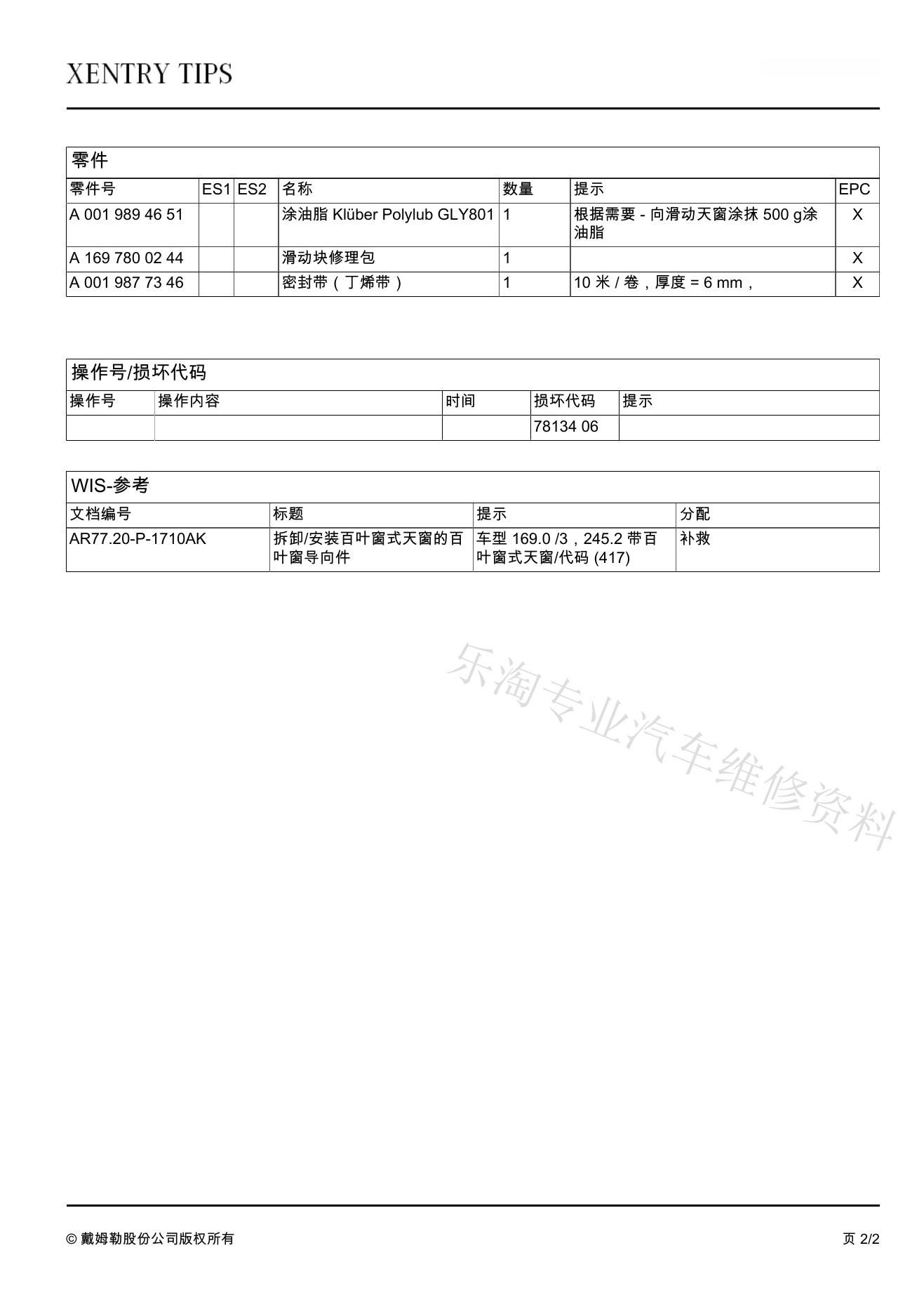

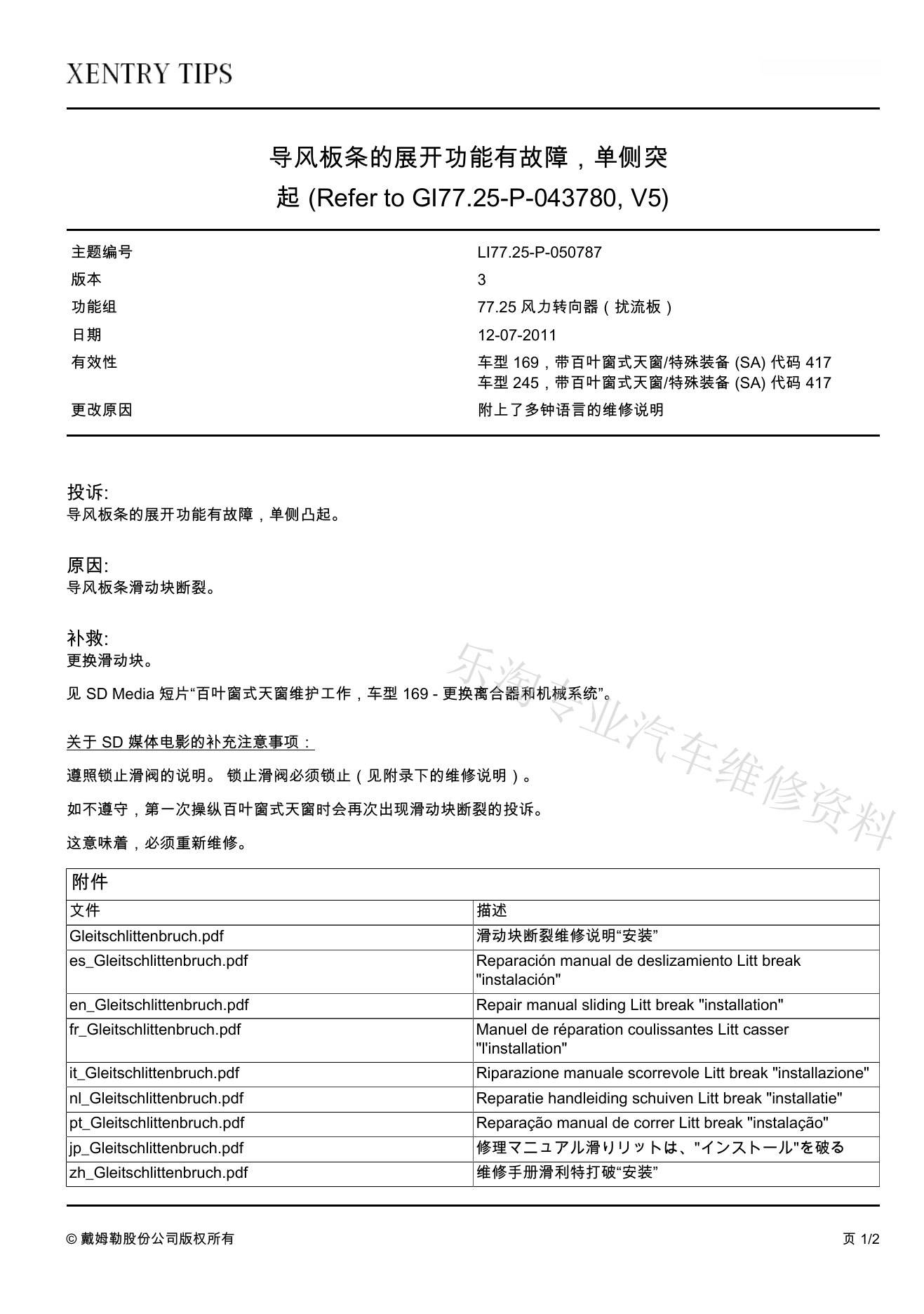

5、原始TIPS通告页面
以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。
6、适用边界
本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
