奔驰S级GPS/GSM模块加装：后排内饰、模块固定与线束连接

通信模块加装涉及后排内饰、车载供电、天线和数据连接，开始前必须根据车辆识别信息确认适用套件及安装位置。

线束不得夹在座椅机构或饰板固定点内，天线布置也应避开金属遮挡和安全气囊展开区域。

一、核对套件并关闭车辆电源

按车辆装备核对模块、支架、线束和天线，记录车辆状态，关闭点火并依照维修要求处理蓄电池电源。

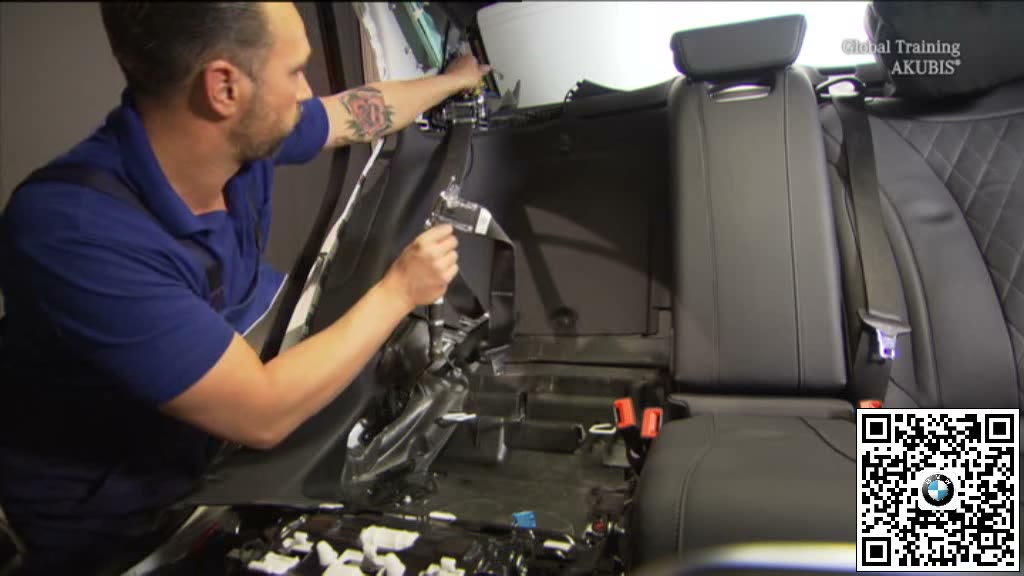

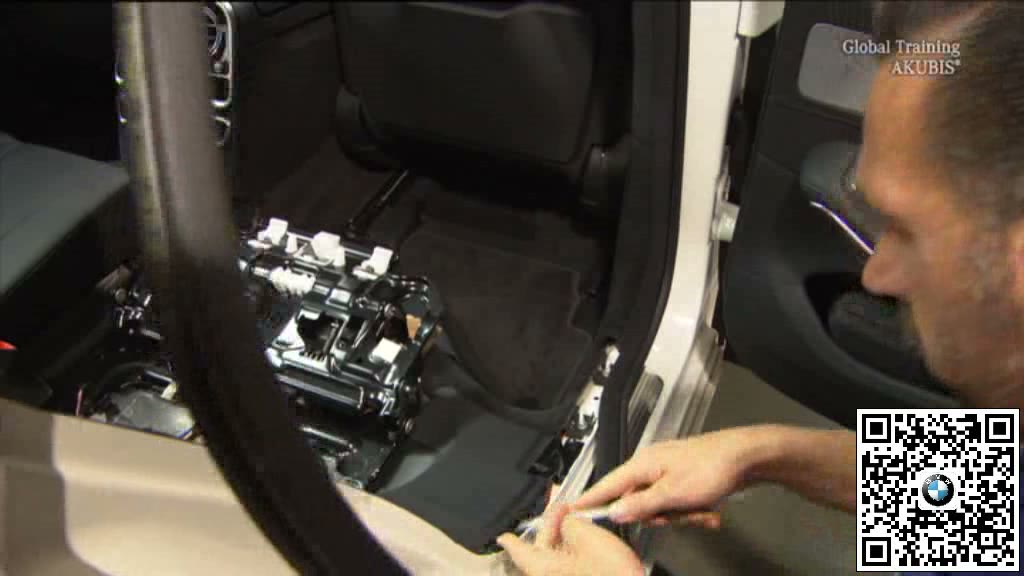

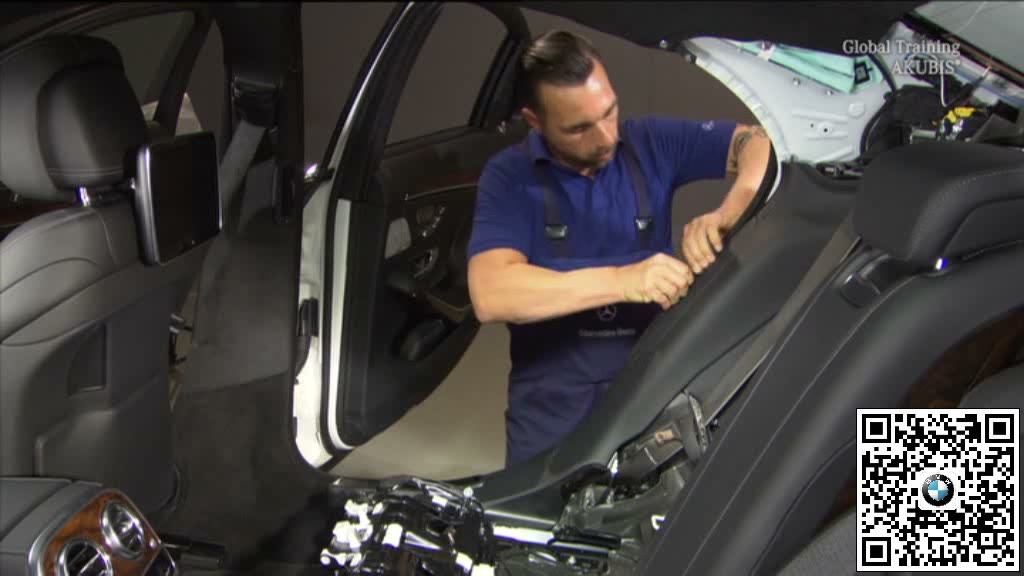

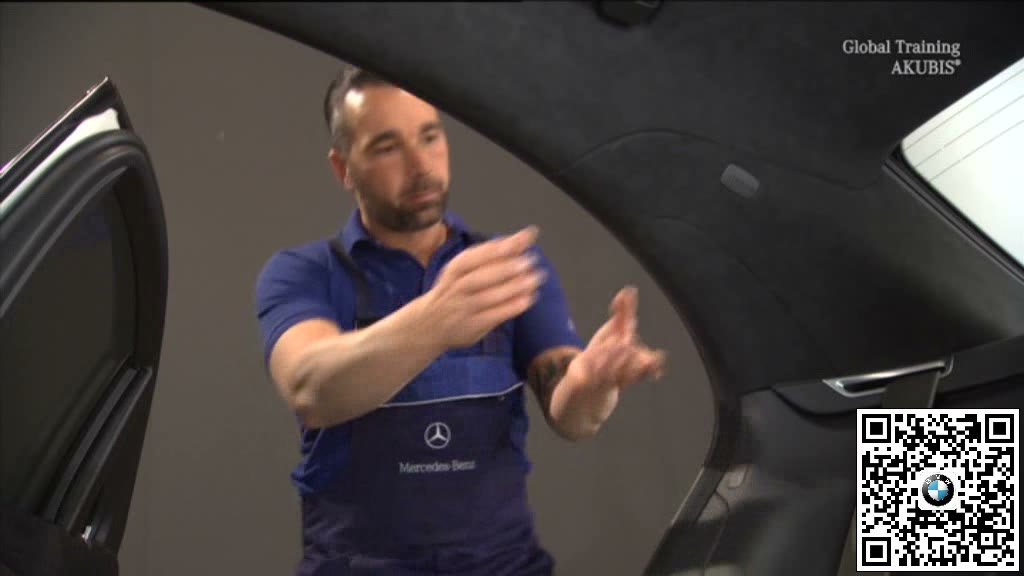

二、拆开后排座椅和侧围内饰

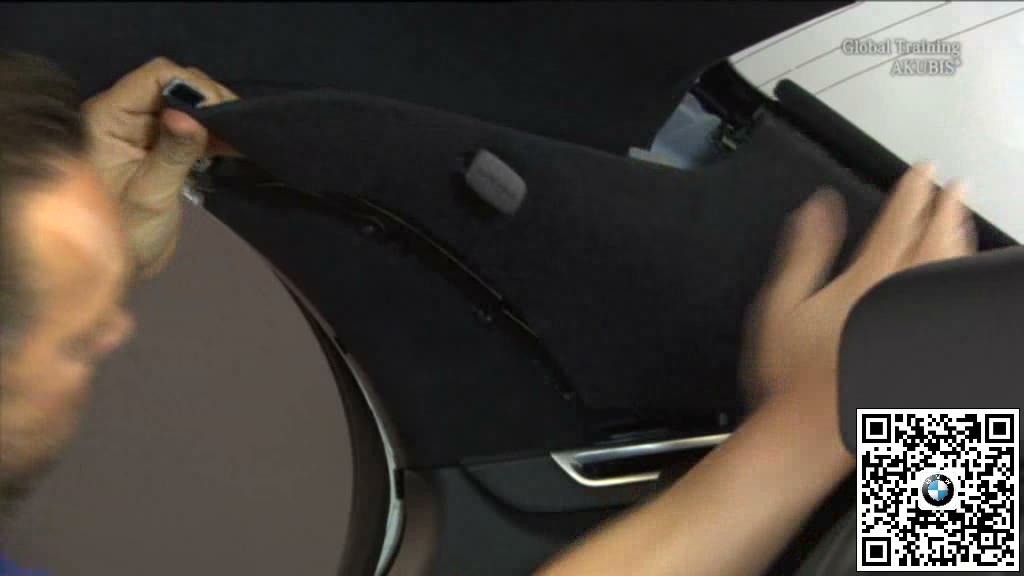

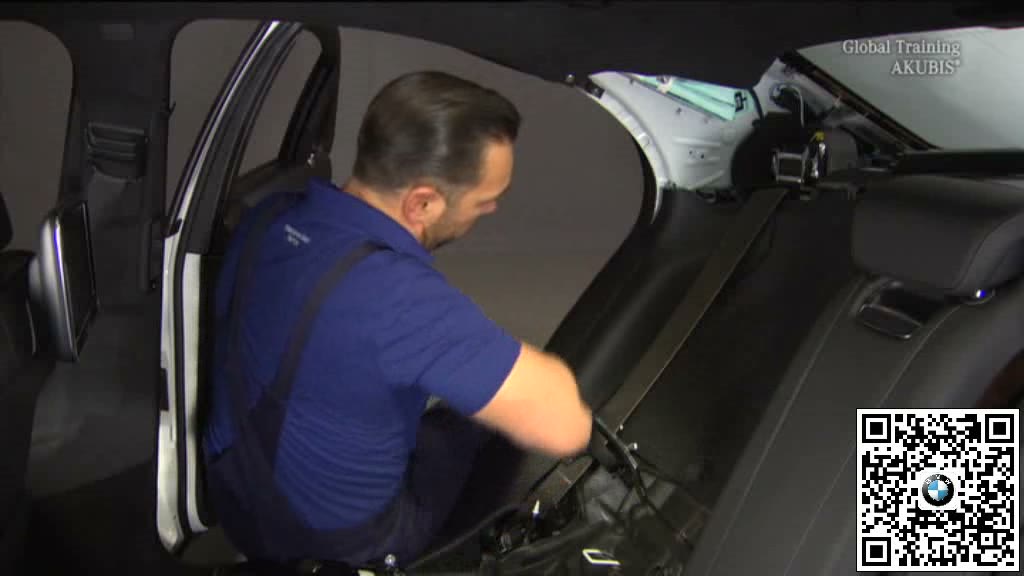

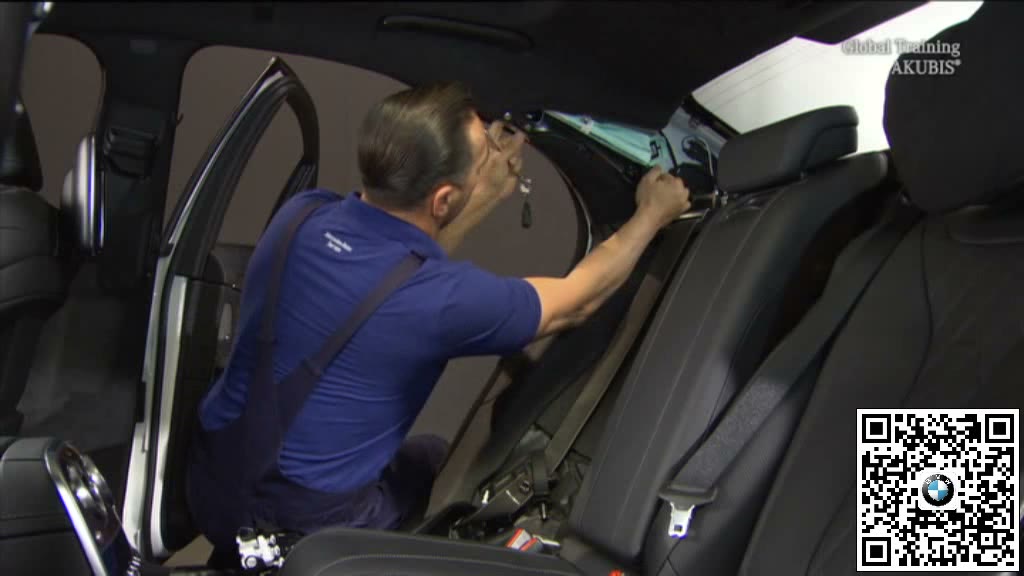

保护皮革与饰面，依次释放后排座垫、靠背和适用侧围饰板，记录安全带及线束通过位置。

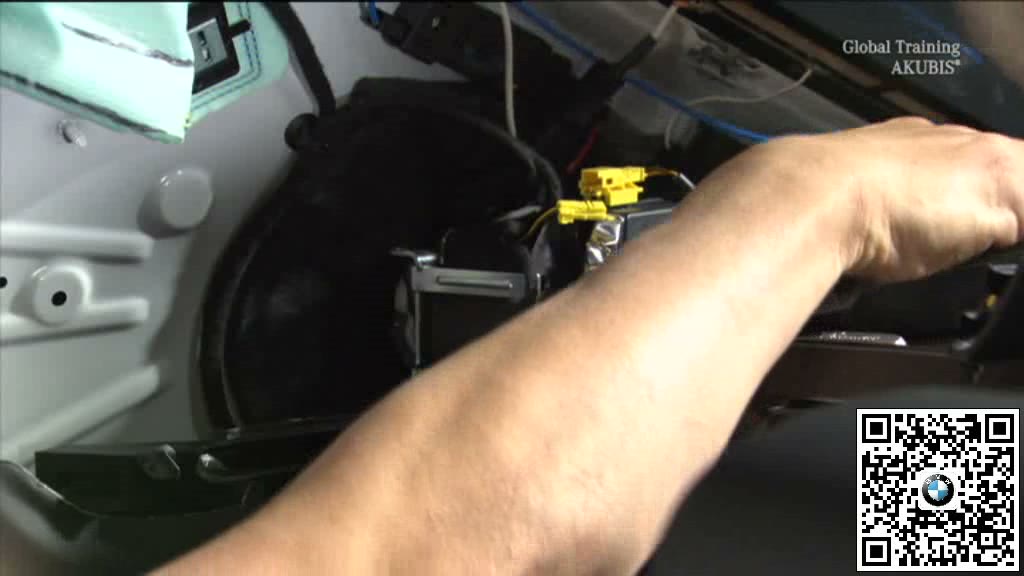

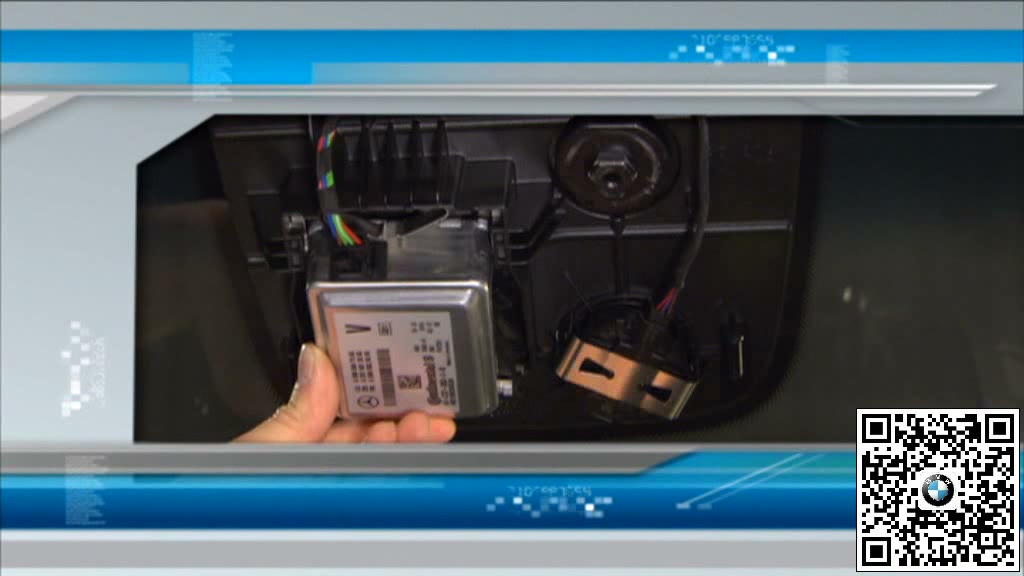

三、安装模块并布置天线线束

将支架和模块固定在规定车身位置，沿原车线束通道铺设供电、通信及天线连接，保持弯曲半径并避开运动部件。

四、恢复内饰并完成编码验证

确认全部插头锁止后装回座椅和饰板，恢复电源，通过诊断仪完成适用编码与初始化，验证定位和移动通信功能。

五、完工检查要点

• 加装套件与车辆装备匹配。
• 座椅及内饰拆装无损。
• 模块、天线和线束固定可靠。
• 编码及通信功能验证完成。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
