2024+ 特斯拉 Model 3 前备箱储物单元拆装：8个卡子、3个定位销与5 N·m紧固

适用于2024+ Model 3对应配置的前备箱储物单元拆卸与更换。本文处理的是前备箱内的储物盆体及检修板，不是前舱盖或锁机。拆装常用于取得前部维修空间，重点是保护隐藏连接、区分不同固定件，并按正确顺序恢复定位与紧固。

先分清三组固定

检修板导片与储物单元定位销承担不同的对位作用，不能混为一组。螺栓固定也不能替代卡子锁止。FRT是工时资料，不是本站报价或每辆车的实际施工时间。

作业前：清空物品，记录装配状态

群辉施工建议：清空前备箱内的物品，记录盆体边缘、检修板和周边饰件的原有状态。若有翘边、缺卡子、裂纹或已有异响，应先保留记录，避免复装时无法区分原有问题与新出现的问题。

准备适用套筒、扭矩工具、照明和固定件收纳容器。现场需要看清较隐蔽的卡接位置，照明应帮助确认卡子是否进入对应孔位，而不是只凭手感判断。拆下的卡子、螺栓分别存放，不把不同结构的固定件混装。

前备箱盖保持在可靠支撑状态，搬动储物单元时注意周边车漆及塑料边缘。发现支撑、工具或访问空间不满足条件时，先处理作业条件，不能为了够到一个固定点把身体或工具压在易损部件上。

关联拆卸：先取得访问空间

打开左前门并降下车窗，按对应程序拆下前备箱后部挡板和新风进气槽，再进入检修板与储物单元的拆卸。关联件有各自的固定方式，不能把本篇当作它们完整的拆装程序。

检查要点：确认相关件已经让位，取出的物品和工具不会掉入前部设备区域。新风槽移出后保护开口，避免杂物进入；不把被移开的饰件随手堆放在需要继续操作的连接器上。若还要进行清洗泵、雨刮模块等维修，提前安排拆装路径，减少反复搬动同一部件。

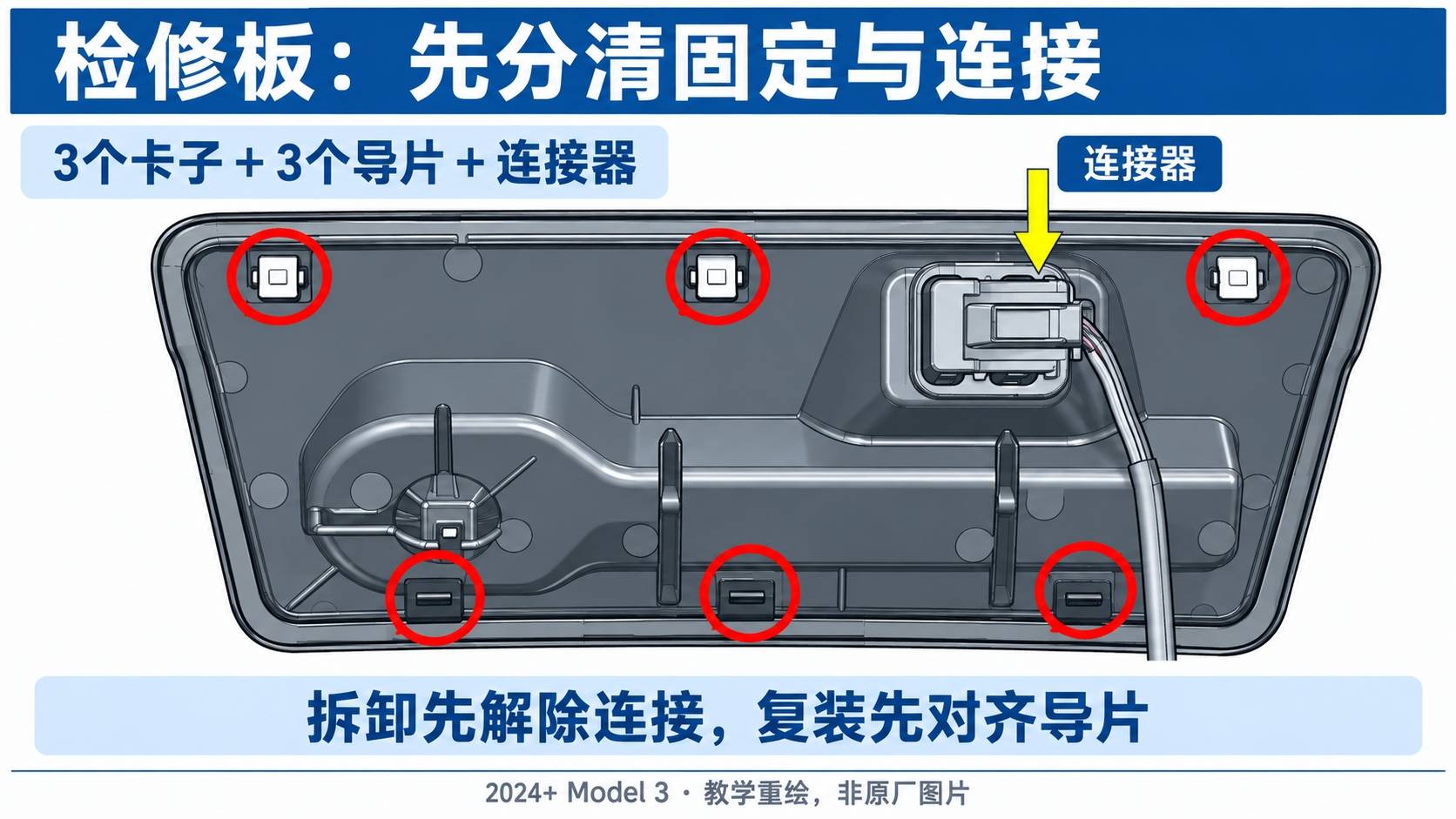

检修板：先释放卡接，再分离连接器

握住检修板顶部向后拉，使卡子释放，同时处理导片和背面的连接器。检修板并非完全独立的塑料盖，背面的电气连接需要单独确认，不能一拉松就迅速把它移走。

群辉操作建议：在卡子松开后控制移动距离，托住板件，先观察连接器是否仍连着。按实际锁止结构释放插头，握住连接器本体操作，不用导线提拉板件。如果连接器锁扣未识别清楚，应停下来照明查看，不盲目按压或撬动端子区域。

取下后分别检查卡脚、导片及连接器壳体。导片裂损、锁扣折断或线束受拉，都需要按适用维修要求处理；不能靠加大卡接压力把问题遮住。图中标记用于识别这块检修板的固定与连接，具体结构以实物为准。

储物单元：螺栓拆下后还要解除卡接

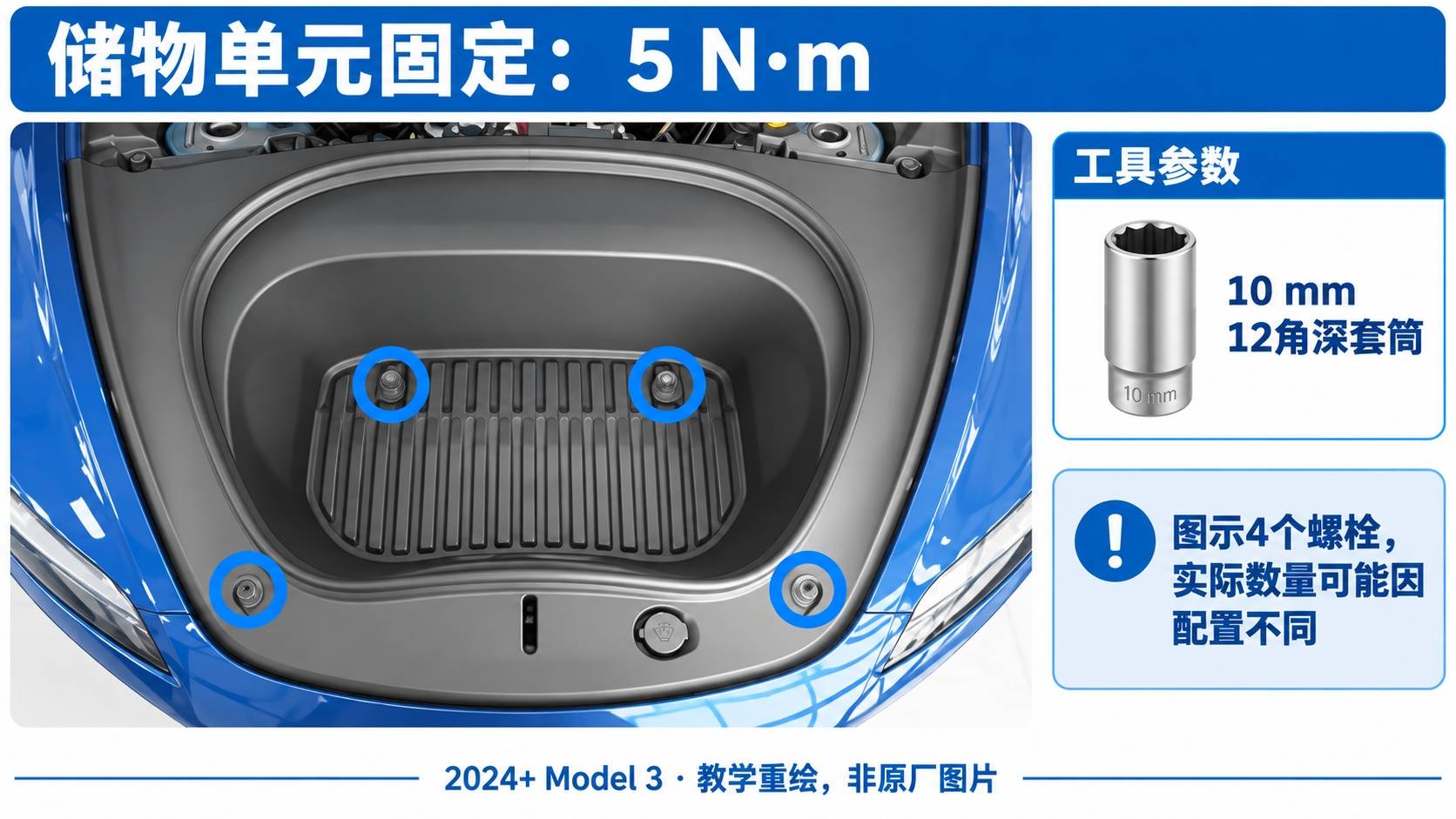

拆下储物单元固定螺栓后，仍需解除8个卡子与3个定位销的定位关系，再把储物单元移出。图示螺栓数量为4个，但程序注明数量可能不同，因此必须结合实车确认，不能数够4个就认定剩余阻力一定来自卡子。

群辉拆卸检查：逐处核对已解除的固定点，观察边缘是否还被其他零件牵住。盆体局部仍牢固、另一侧已能明显抬起时，不继续扭曲盆体；先查遗漏固定、卡接和定位状态。避免把定位销当作可以强弯的卡脚，也不要用螺丝刀顶住相邻线束作支点。

移出前再次确认检修板连接已解除。受控支撑盆体，防止突然脱离后碰到车身边缘或下方设备。取出后放在稳固工作面，检查卡子是否留在对应部位、是否掉入车内，以及定位销根部是否开裂。损坏或缺失的卡子应补齐，不继续沿用失去锁止能力的零件。

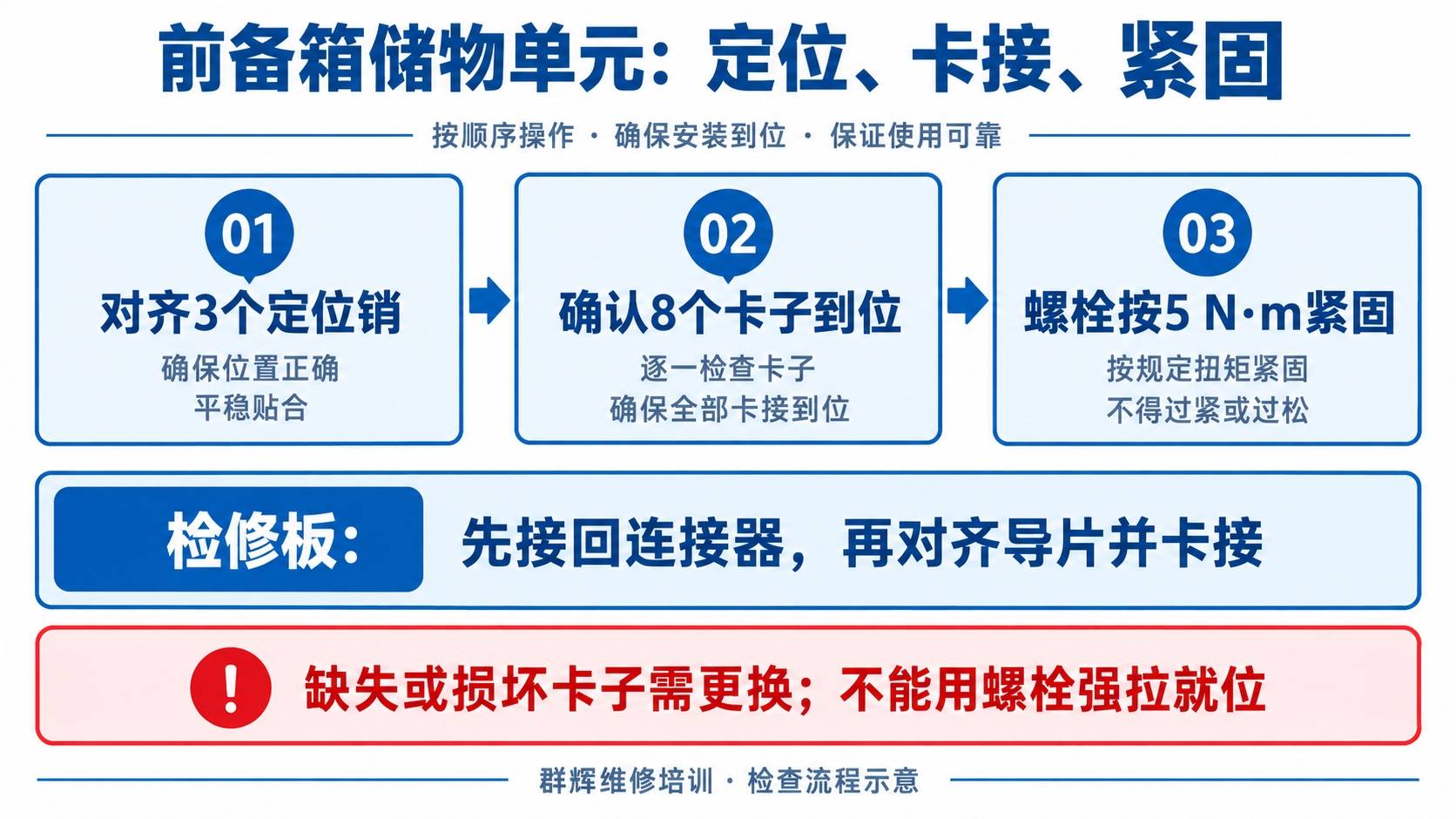

复装顺序：定位、卡接、紧固

1. 使储物单元3个定位销与对应孔位对齐。
2. 确认8个卡子按正确位置安装到位。
3. 装回适用数量的固定螺栓，按5 N·m紧固。
4. 接回检修板连接器，对齐3个导片，再向前推动检修板使3个卡子锁止。
5. 按关联程序恢复新风进气槽与前备箱后部挡板，恢复车窗和车门。

定位销应自然进入对应孔位

定位未完成时，储物单元可能外观看似落下，实际某一角仍被顶住。先照明观察、重新对位，避免让线束或其他部件夹在支撑面下。不要依靠拧紧螺栓把悬空的盆体硬拉到位，这可能掩盖定位错误并损伤塑料。

卡子与螺栓分别检查

听到一次卡接声不代表全部8个卡子都合格，螺栓拧紧也不能证明卡子已经入位。逐项确认后再记录扭矩。5 N·m对应储物单元固定螺栓，不用于检修板、导片或卡子；不能混用雨刮模块的7 N·m或雨刮臂螺母的25 N·m。

使用适合量程的扭矩工具，套筒完整就位。原表允许螺栓复用，但螺纹损伤、头部异常的固定件仍需按适用要求处理。若紧固时出现异常空转、孔位不对或塑料被明显挤压，应停止检查，不能继续增加扭矩。

检修板先连接，再对齐导片

检修板复装前确认连接器锁止及线束自然排布，再使导片对准后卡入。不要先把板件完全压紧，再从缝隙里拉找线束；这会增加夹线或连接不到位的风险。边缘不平、板件弹起时，先查导片和线束位置，而不是连续拍打板面。

完工检查与异常复核

以下为群辉补充验收建议。连接器相关功能按其对应部件程序确认，不采用短接或跨接方式代替正常检查。

复装后局部翘起，先查定位和卡接；检修板无法贴合，先查导片和线束；紧固后仍有松动，核对遗漏固定和损坏卡座。上述现象只是复核方向，不等于需要更换整个储物单元。

完工记录保留车辆配置、实际螺栓数量、卡子更换情况、连接器恢复和扭矩检查结果。需要继续进行其他前舱维修时，将储物单元暂存状态与最终复装状态分别记录，不能在尚未复装时提前填写验收完成。

原厂资料及关联程序

本题主程序：Tesla《前备箱总成 ((拆卸和更换))》；中文原厂页、英文原厂页；主 GUID：GUID-BED1AE93-61E1-4E86-9DCD-3163EEB60C52；核对日期：2026-09-23。

主程序直接引用、与本题访问或恢复相关的独立入口：

• 新风槽总成 - HVAC ((拆卸和更换))——该项有自己的适用条件与完整程序，不能由本页局部图推定。

本题适用边界：前备箱储物单元的访问牵涉 HVAC 新风槽。原厂主程序另出现“后裙板总成 - 后”的引用，与前备箱题目位置不符；本文不把它当作可直接执行的前部拆装步骤。 作业前须按适用 VIN 和当前有效原厂版本重新确认，不把关联入口简单拼接成连续施工指令。
