视频案例｜本田讴歌仪表不通讯维修
仪表灯异常、诊断仪无法通讯，维修从仪表总成开始
本车同时出现仪表故障灯异常与空调不制冷，成片记录仪表拆检、维修及电路板状态。

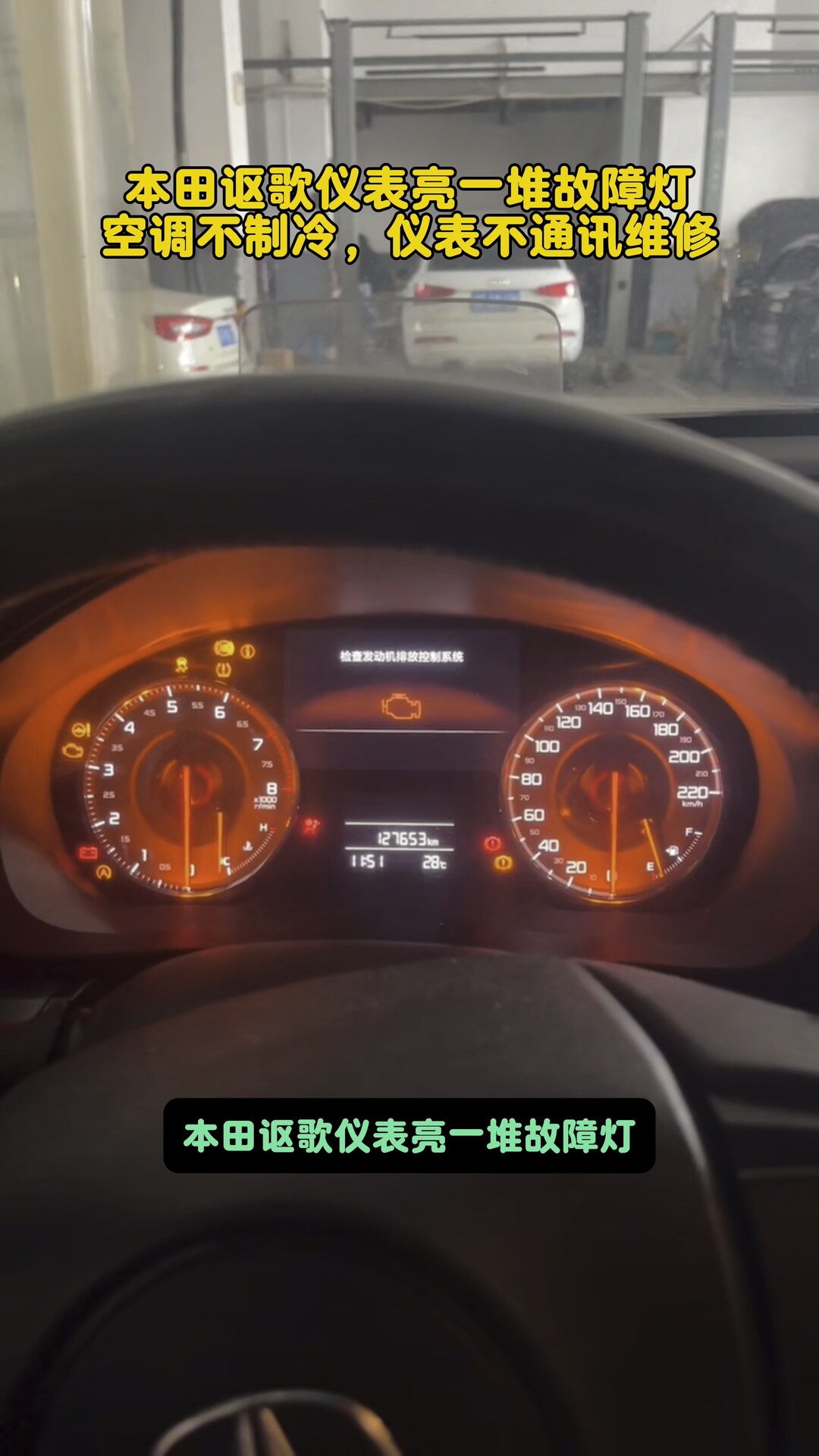

故障现象：仪表灯异常并伴随空调不制冷
本车仪表故障灯出现异常闪烁，空调同时不制冷。对车辆进行检测时，诊断仪无法正常与仪表模块建立通讯，因此维修从仪表总成方向展开。
诊断记录：多个系统集中报仪表通讯故障

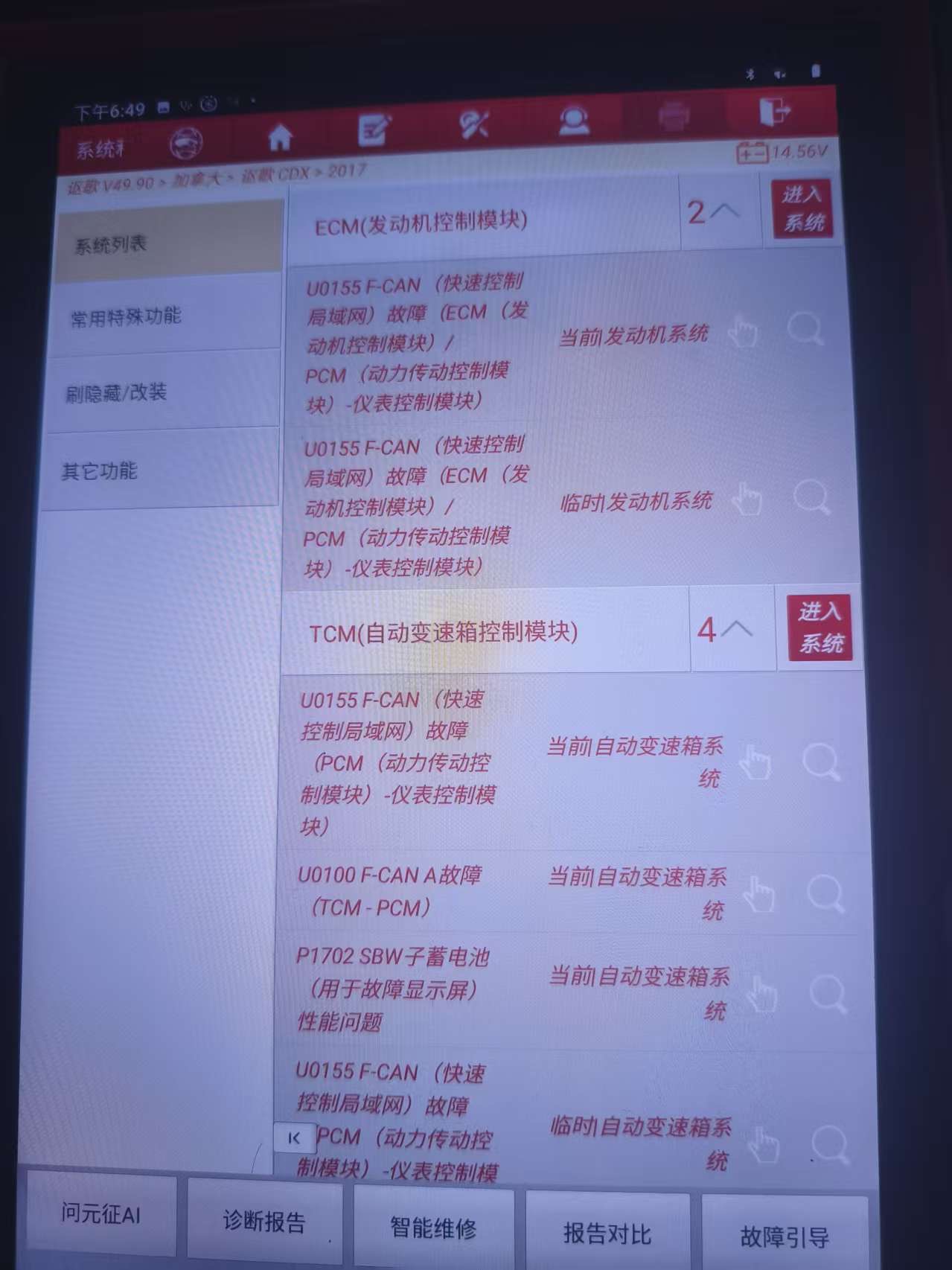

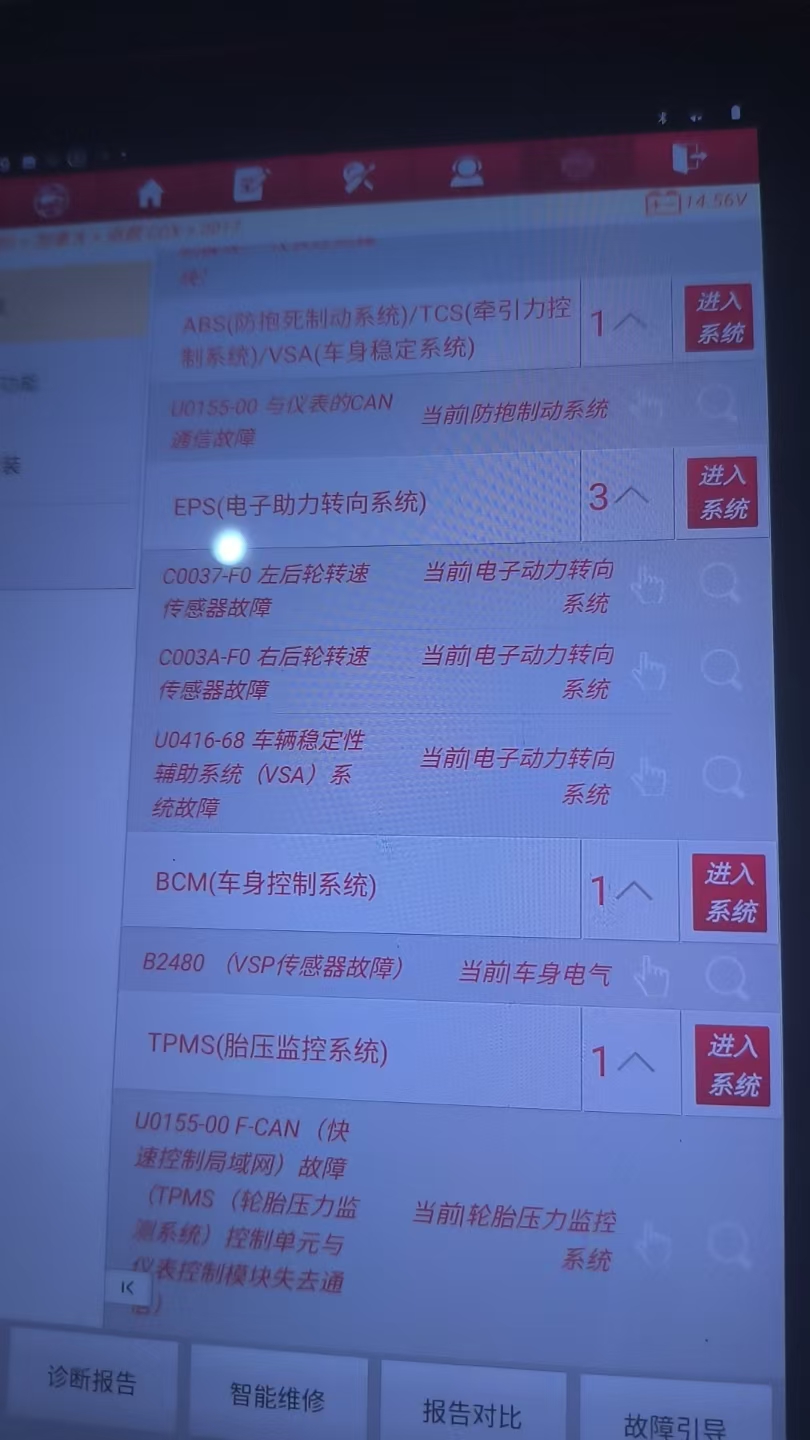

诊断记录中，ECM、TCM 页面均出现 U0155 F-CAN（快速控制局域网） 故障，说明文字指向 PCM/ECM 与仪表控制模块之间的通讯异常；ABS 页面还记录到 U0155-00 仪表的 CAN 通讯信号故障。多个系统同时出现与仪表相关的通讯记录，检查方向因此集中到仪表模块及其通讯状态。
为什么先检查仪表通讯
空调不制冷不能单独决定维修方向；本车同时存在仪表异常、仪表模块无法通讯，以及多个控制单元指向仪表的通讯故障。故障码用于缩小检查范围，最终仍需结合仪表实际拆检和维修结果确认，不宜只围绕空调系统反复换件。

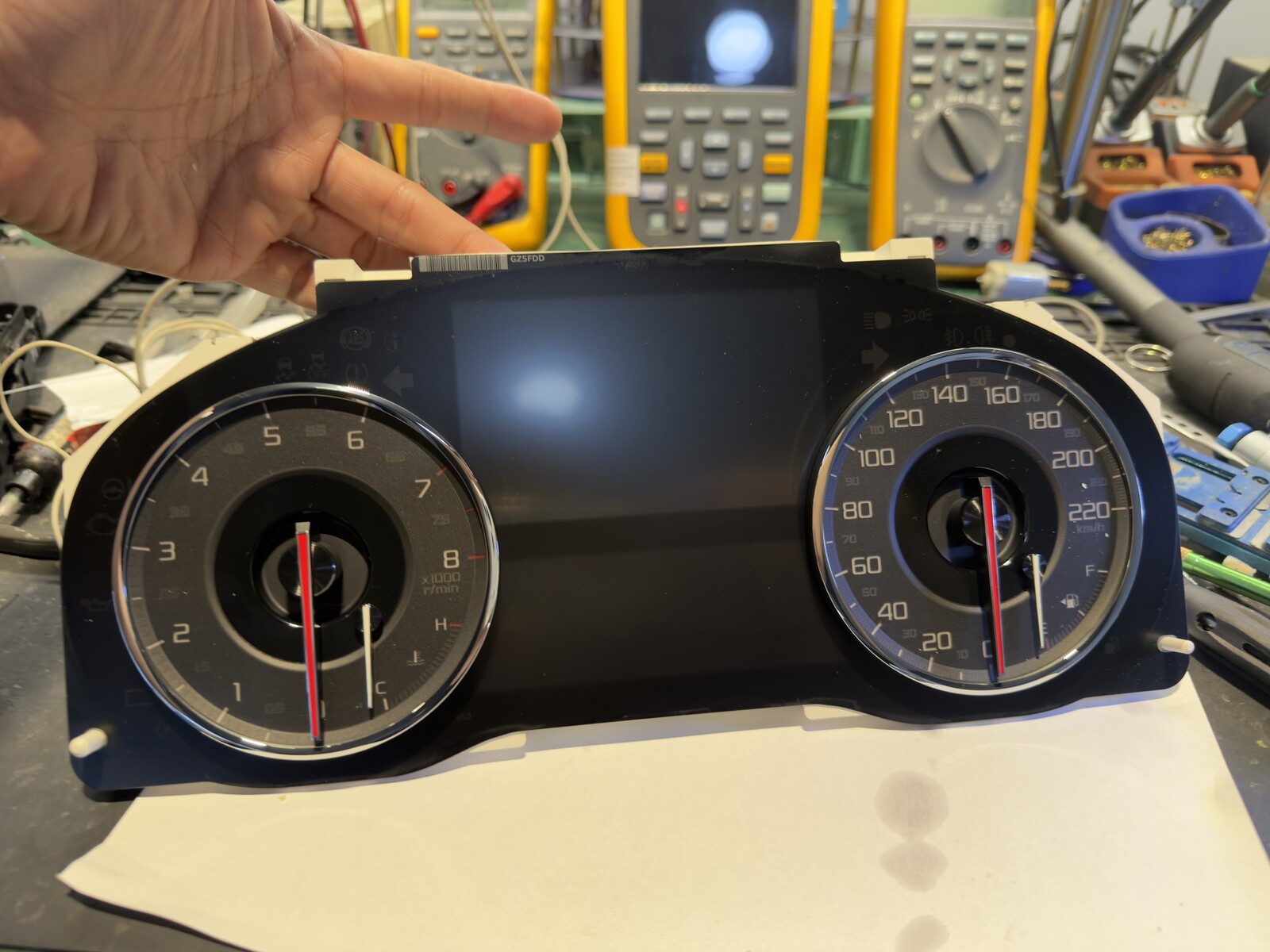

仪表拆检与维修

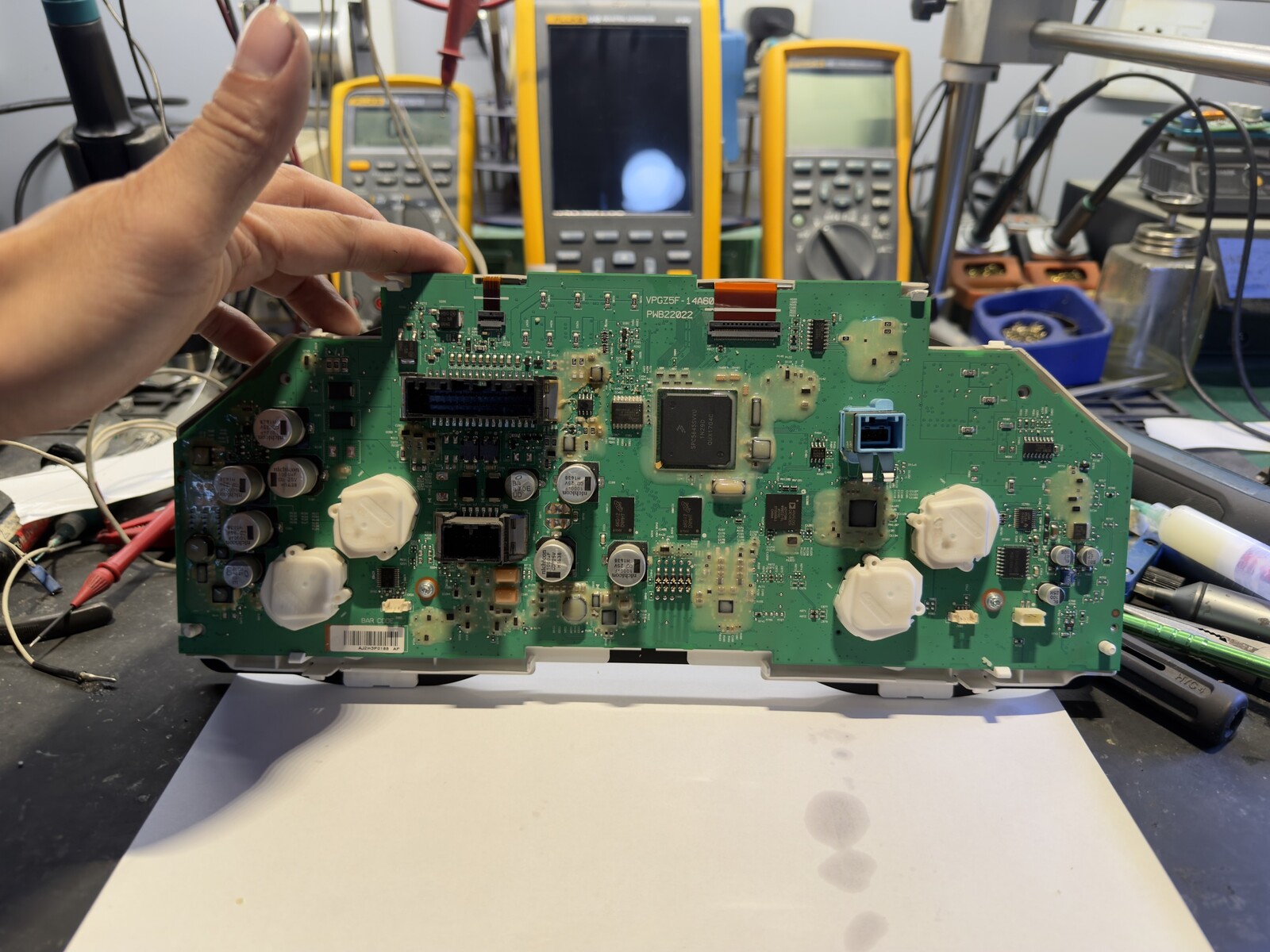

拆开仪表后可见电路板。视频展示了本次仪表拆检和维修后的电路板状态；具体元件、针脚和维修工艺应以实物检查为准，不能仅因外观相似直接套用。
同行注意： “仪表不通讯”是检查入口，不等同于所有同类车辆都由仪表本体损坏引起。处理前后仍应结合实车的模块通讯、仪表状态及空调功能进行复核。
本次修车笔记： 本车出现仪表故障灯异常、空调不制冷和仪表模块无法通讯。仪表总成拆开后完成维修，视频记录了仪表及电路板的维修过程。
仪表不通讯、模块故障需要技术支持？
可提供汽车仪表、控制模块的同行寄修与技术咨询。沟通时请尽量说明车型、故障现象、诊断结果和已完成的检查项目，便于判断维修方向。
抖音原作品
扫码查看视频现场过程
网页用于沉淀仪表通讯异常的检查方向和维修记录；可扫描下方作品码查看视频中的实际操作画面。
