奔驰无规则地触发误警报 (Refer to GI80.50-P-045869, V7)：LI80.50-P-048954

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

防盗警报系统 (EDW/ATA) 出现误警报

值 -> 防盗警报系统 (EDW/ATA) -> 防盗警

报系统 (EDW/ATA) 警报信号源下将“防盗警报系统 (EDW/ATA) 警笛”作为警报信号源存储。

二、原通告列出的可能原因

局域互联网 (LIN) 总线中断

三、检查与补救步骤

- 用最新的 Flashware 对车尾信号采集及促动控制模组 (SAM) (N10/2) 进行编程。

提示：

相应的插件：

须连同插件 2798 使用。

须连同插件 2799 使用。

须连同插件 2800 使用。

额外的插件即可使用。

为“2219024903”，对于自 2009 年 6 月起（改款后）的车型系列 221 为“2219024803”。

四、控制单元与故障代码

障文本

REAR SAM-Rear signal ac-

quisition and actuation module

(SAMH221)

9190 Event:Fault in communication with component ATA [EDW] incli-

nation sensor. ((ECU_ZGW_DEF_551 Einbruch- und Diebstahl-

warnanlage - EDW (SA)@vorhanden))

REAR SAM-Rear signal ac-

quisition and actuation module

(SAMH221)

9192 Event:Fault in communication with component H3/1 (Alarm signal

siren with additional battery). ((ECU_ZGW_DEF_551 Einbruch-

und Diebstahlwarnanlage - EDW (SA)@vorhanden))

五、零件、操作与WIS参考

操作号与损坏代码

容 时间 损坏代码 提示

54-1011 进行快速测试 54590 TF

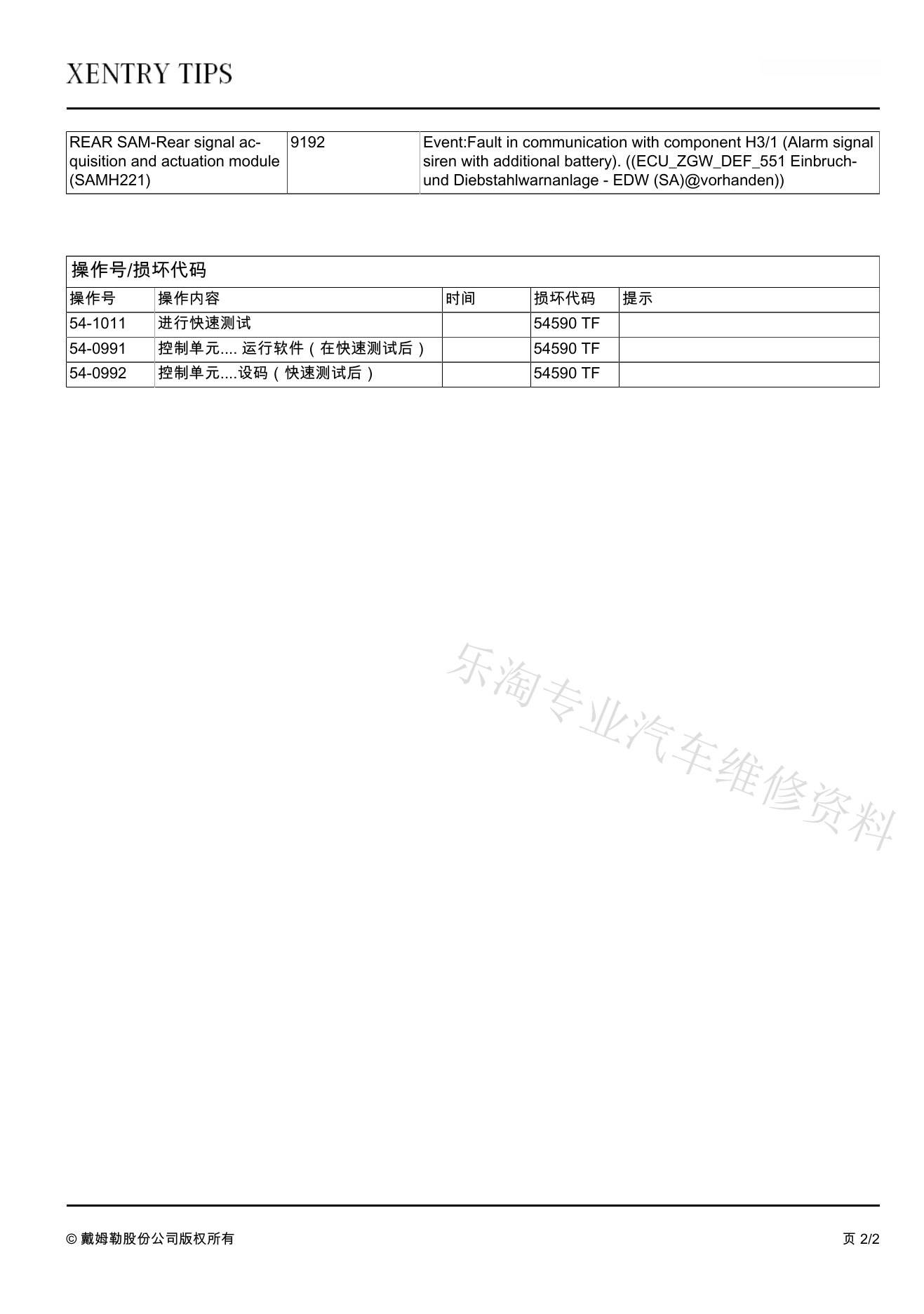

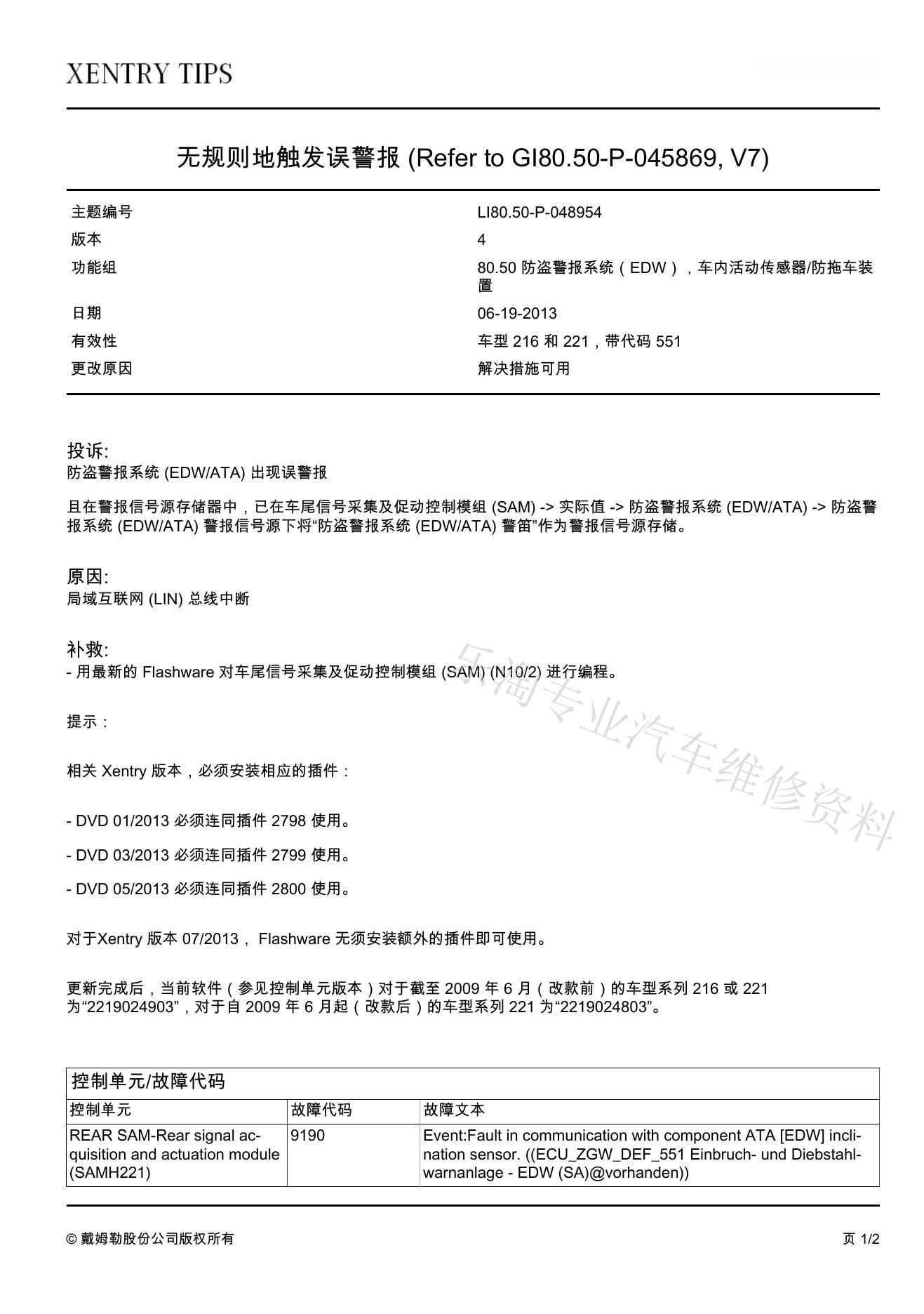

6、原始TIPS通告页面

以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

7、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
