奔驰发电机与端子87供电诊断：LIN调节、压降、纹波和支路短路

充电指示灯亮、蓄电池越开越亏电或发动机控制单元出现多个端子87供电报码时，不能直接更换发电机或主继电器。现代奔驰发电机由能源管理通过通信调节输出，发动机端子87又会向多个喷油、点火、阀和传感器支路供电。诊断要同时理解发电、主电路压降和负载分配。

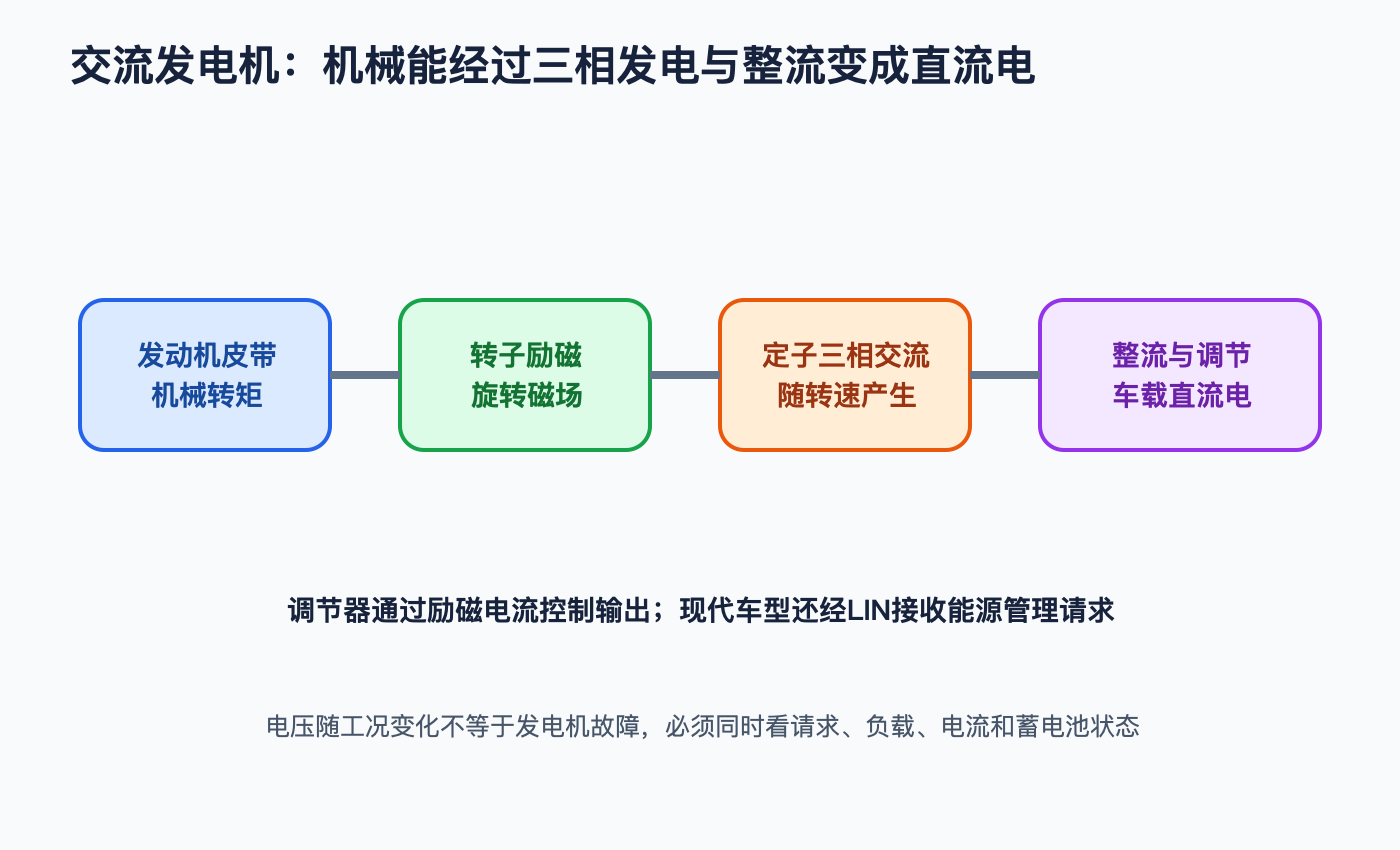

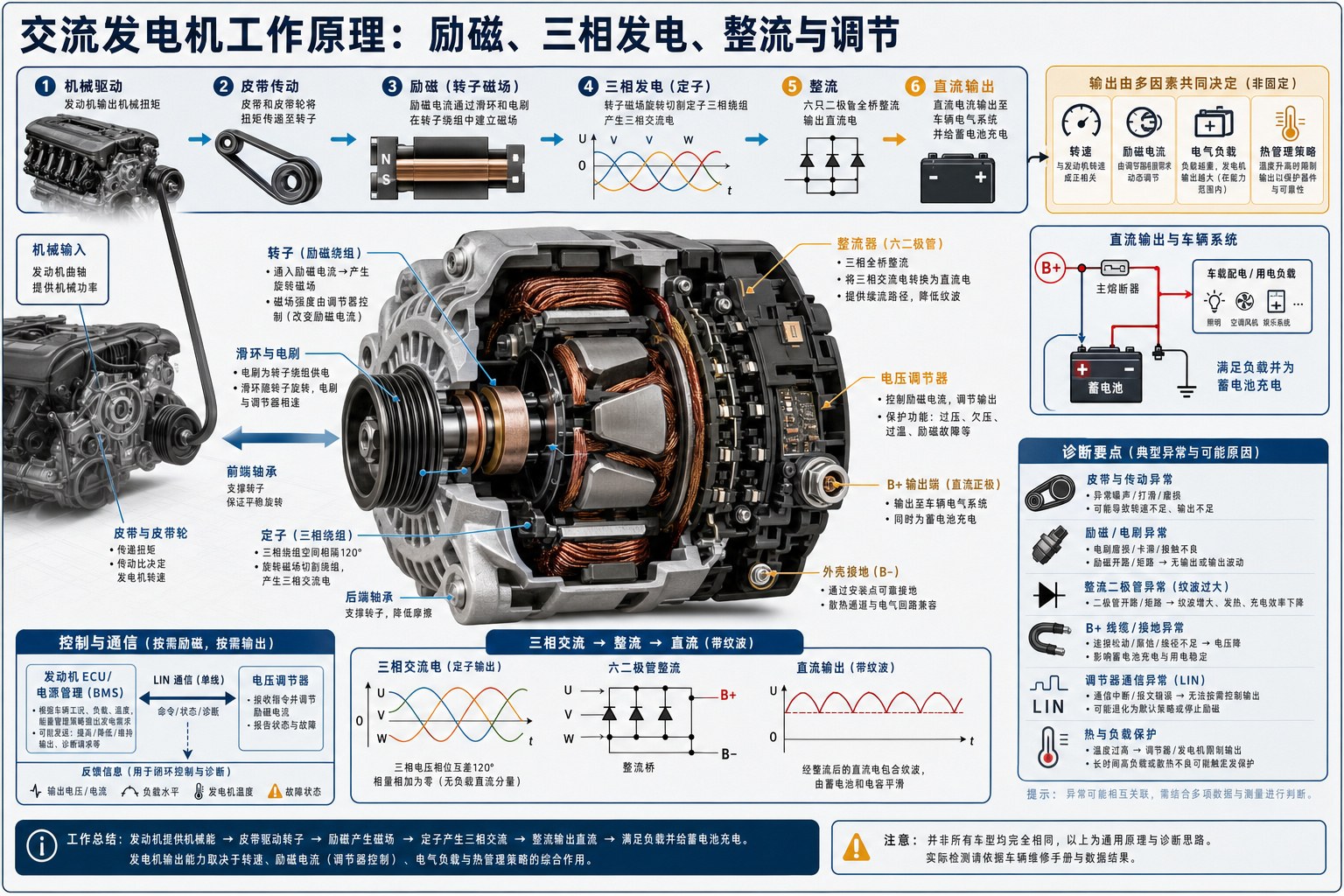

一、交流发电机怎样产生直流电

发动机通过皮带驱动发电机转子。调节器控制转子励磁电流，旋转磁场在定子绕组中产生三相交流，二极管整流桥再输出直流。输出能力受转速、励磁、温度和负载限制。怠速、大负载和高温时，即使发电机完好，可用电流也可能低于额定峰值。

二、调节器为何不保持固定14V

传统调节器主要按输出电压控制励磁；现代系统通过LIN等接口接收目标电压和负载请求。蓄电池接近满电或发动机需要降低机械负担时，目标电压可能下降；减速或蓄电池需要充电时又会升高。单次测到12.x或15V不能独立判定故障，必须结合目标值、输出电流、SOC和工况。

三、发电机也会消耗发动机功率

发电机把机械能转换为电能，输出电流越大，轴上所需转矩越高。能源管理会在加速时适当减小发电负荷，在减速时增加充电，实现有限能量回收。若车载负载超过发电能力，系统可能提升怠速、切断舒适负载或短时从蓄电池补能。

四、机械故障与电气故障怎样区分

皮带打滑、张紧器振动、单向皮带轮卡滞、轴承损坏和发电机过热会造成输出不足或异响。电气方面则包括整流二极管损坏、绕组故障、调节器失效、B+接触电阻、搭铁不良和LIN通信异常。先检查机械转速与温度，再做电压电流和纹波测试。

五、B+与搭铁负载压降

发电机本体输出正常，但蓄电池端电压偏低，常见原因是B+电缆、保险连接、起动机分配点或发动机搭铁高阻。让系统带实际大负载，分别测量发电机B+到蓄电池正极、发电机壳体到蓄电池负极的压降。空载电阻或熄火电压正常，不能排除热态高阻。

六、交流纹波能说明什么

整流二极管或定子相位故障会让输出直流中残留异常交流纹波，可能引起灯光闪烁、音响噪声或控制单元通信问题。使用示波器在安全测点观察纹波形状和幅值，并在不同转速与负载下比较。万用表交流档可初筛，但不能替代波形和电流证据。

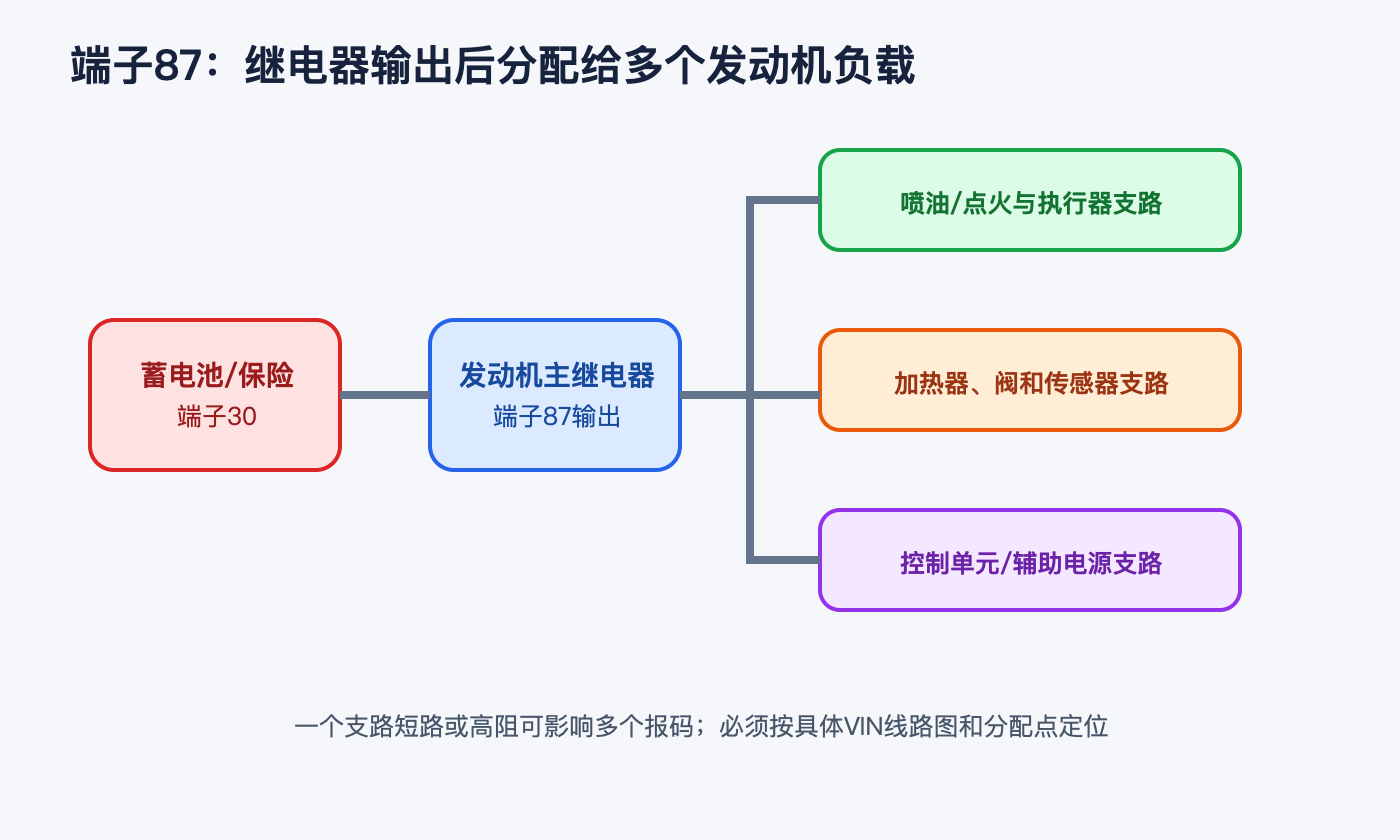

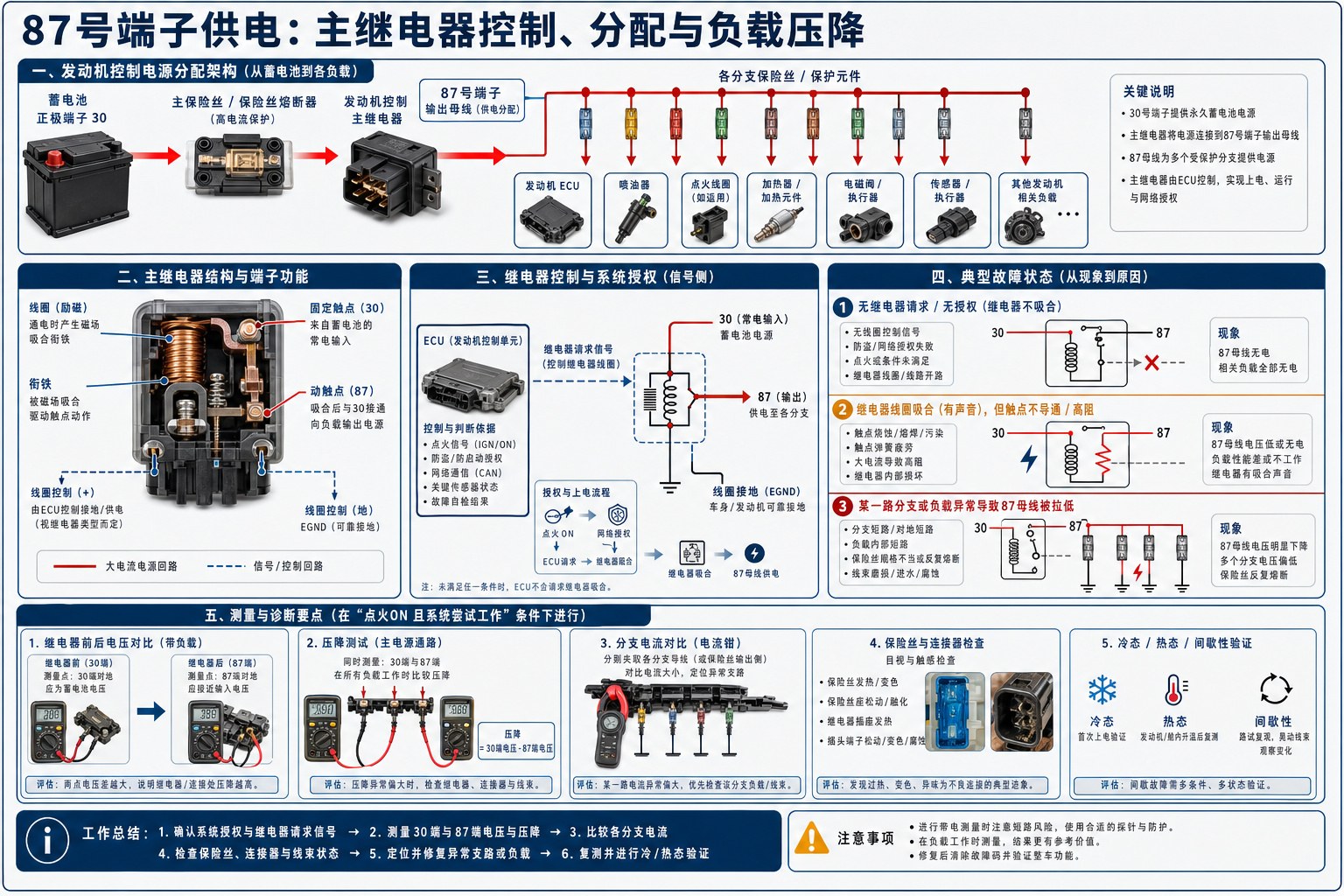

七、端子87是什么

M274、M276等发动机的具体端子87分支因车型和生产状态不同，可能供给喷油、点火、传感器加热、阀和控制单元辅助电源。某个支路短路会拉低共同电源，产生多个看似无关报码；继电器触点或分配点高阻则可能只在热态和大电流时出现。

八、端子87报码不能只换继电器

先读取报码发生时间和涉及支路，确认继电器控制请求、输入端子30和输出端子87。用负载压降测试继电器触点和分配路径，并检查各保险两端。若输出被某支路拉低，应在可恢复的保险或连接点分区隔离，而不是反复安装新继电器。

九、发动机不启动时的时间关系

点火请求后，发动机控制单元会促动主继电器并监控受控电源。若控制单元自身供电不足，可能无法保持继电器请求；若某执行器短路，端子87会在接通瞬间塌陷。记录继电器控制、输出电压和总电流的同步波形，可区分“没有请求”“继电器不导通”和“导通后被负载拉低”。

十、LIN通信异常怎么判断

发电机机械和B+输出回路完好，但目标电压与实际输出不一致，或存在调节器通信报码时，检查LIN单线电平、连接器、供电搭铁和报文状态。LIN断路时某些调节器进入备用固定策略，仍可能发电，因此“有电压”不能证明通信正常。

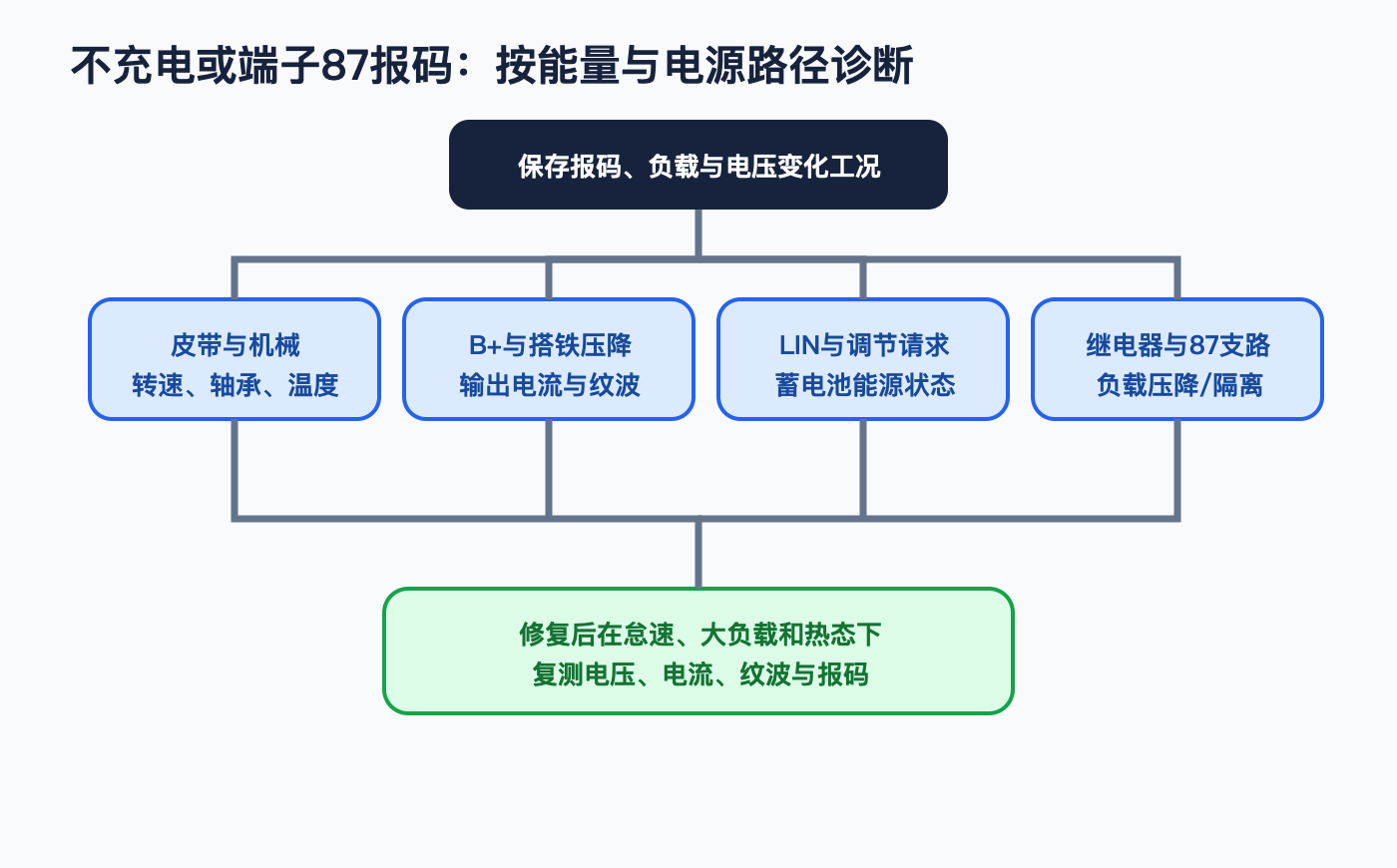

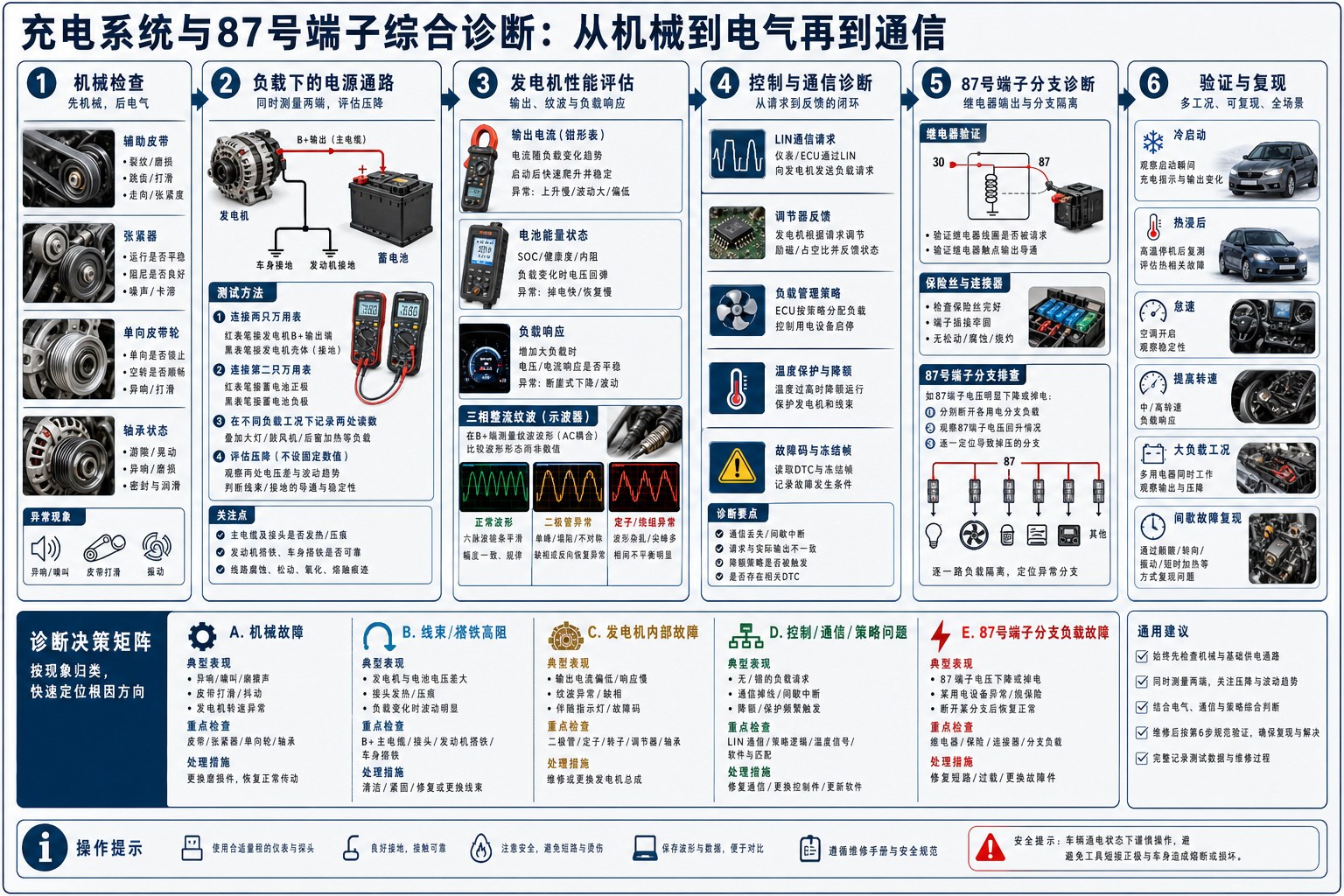

十一、正确诊断顺序

• 保存报码、蓄电池SOC、目标/实际发电电压和负载工况。
• 检查皮带、张紧器、皮带轮、轴承与发电机温度。
• 在负载下测B+和搭铁压降、输出电流及交流纹波。
• 核对LIN通信、调节请求和调节器反馈。
• 端子87报码时检查端子30、继电器控制/输出及各分支保险。
• 分区隔离拉低电源的支路，继续定位线束或负载。
• 修复后在冷态、热态、怠速和大负载下复测。

诊断思路小结

发电机故障要区分机械驱动、内部发电、B+/搭铁主回路、LIN调节和能源管理；端子87故障要区分继电器输入、控制、触点输出与下游支路。同步记录电压、电流、请求和波形，比看到低电压就换总成可靠得多。
