2024+ 特斯拉 Model 3 SOP8 右前排座椅：电机、加热与座椅控制

右前座椅的驱动、反馈、OCS独立返回与Z1-SCR80共享地必须分开追线。依据Tesla Model 3 SOP8 Seats 1r Right原图，从右车身控制器X052整理加热、四组电机、输入、通风、腰托及乘员相关线路。基础条件RHST，线束Y、1897333-XX-B；各支路另有SBR、VNT、LMBR、STPS或OCS条件，不能认为每车都配置。

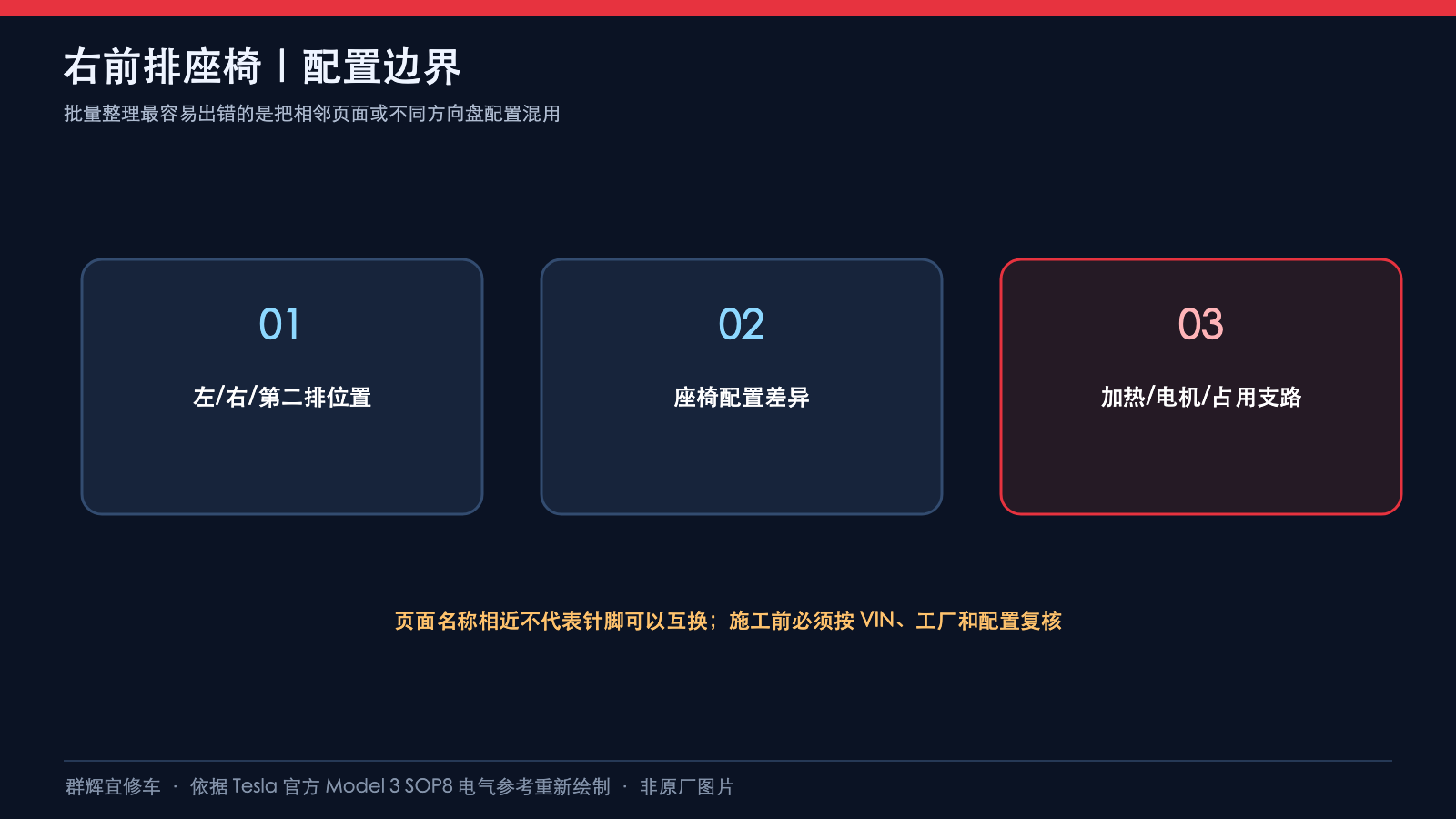

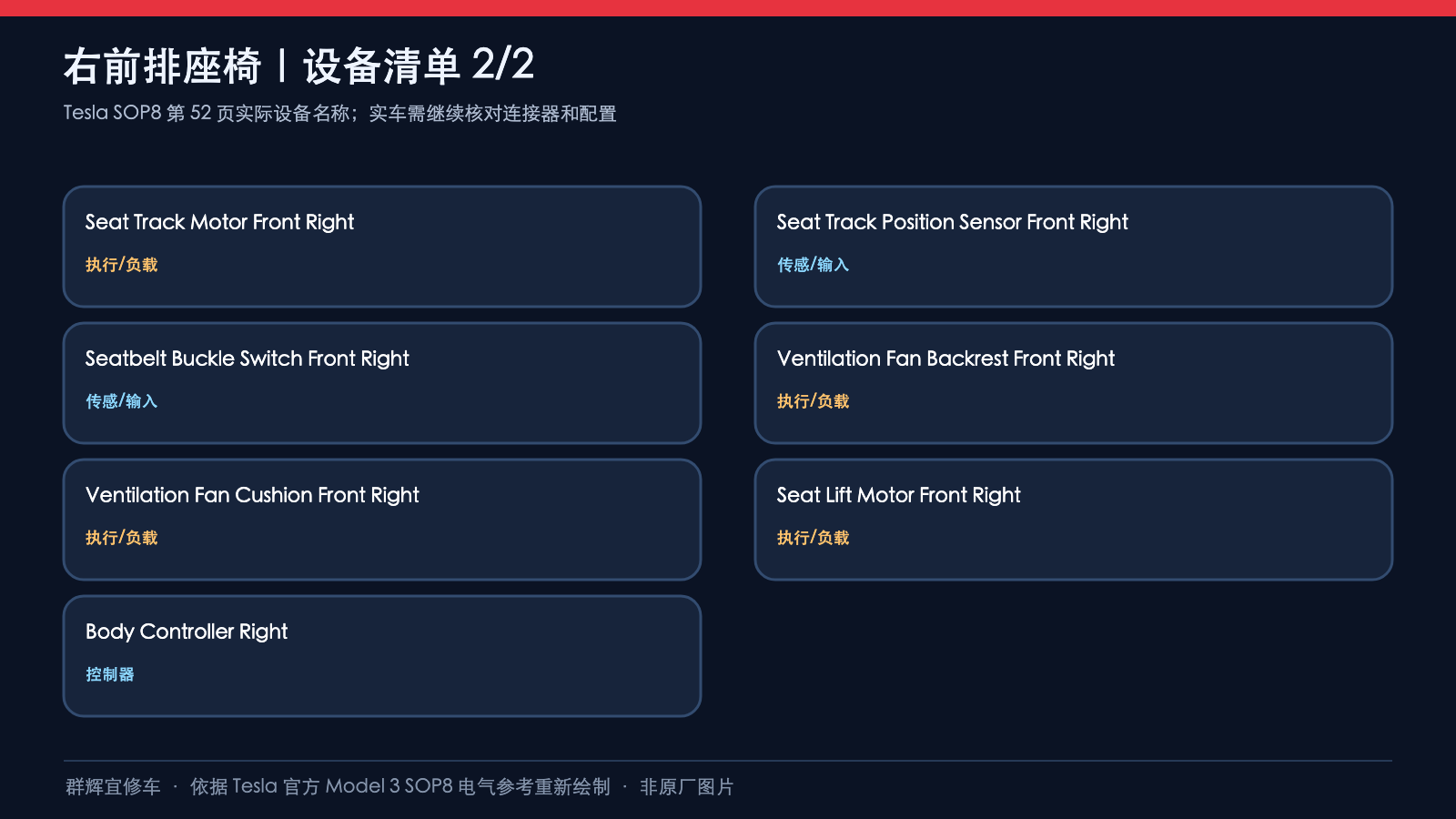

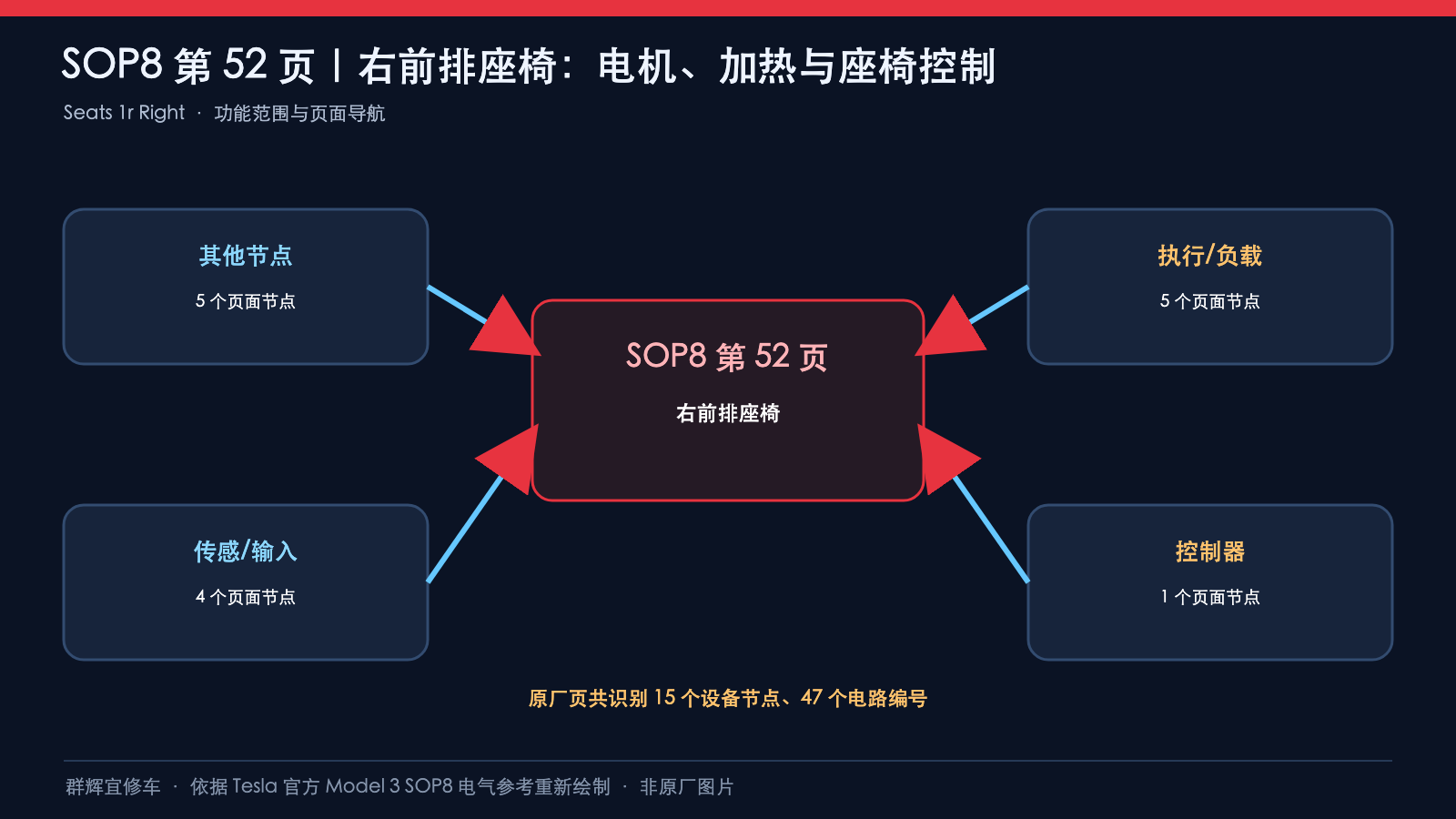

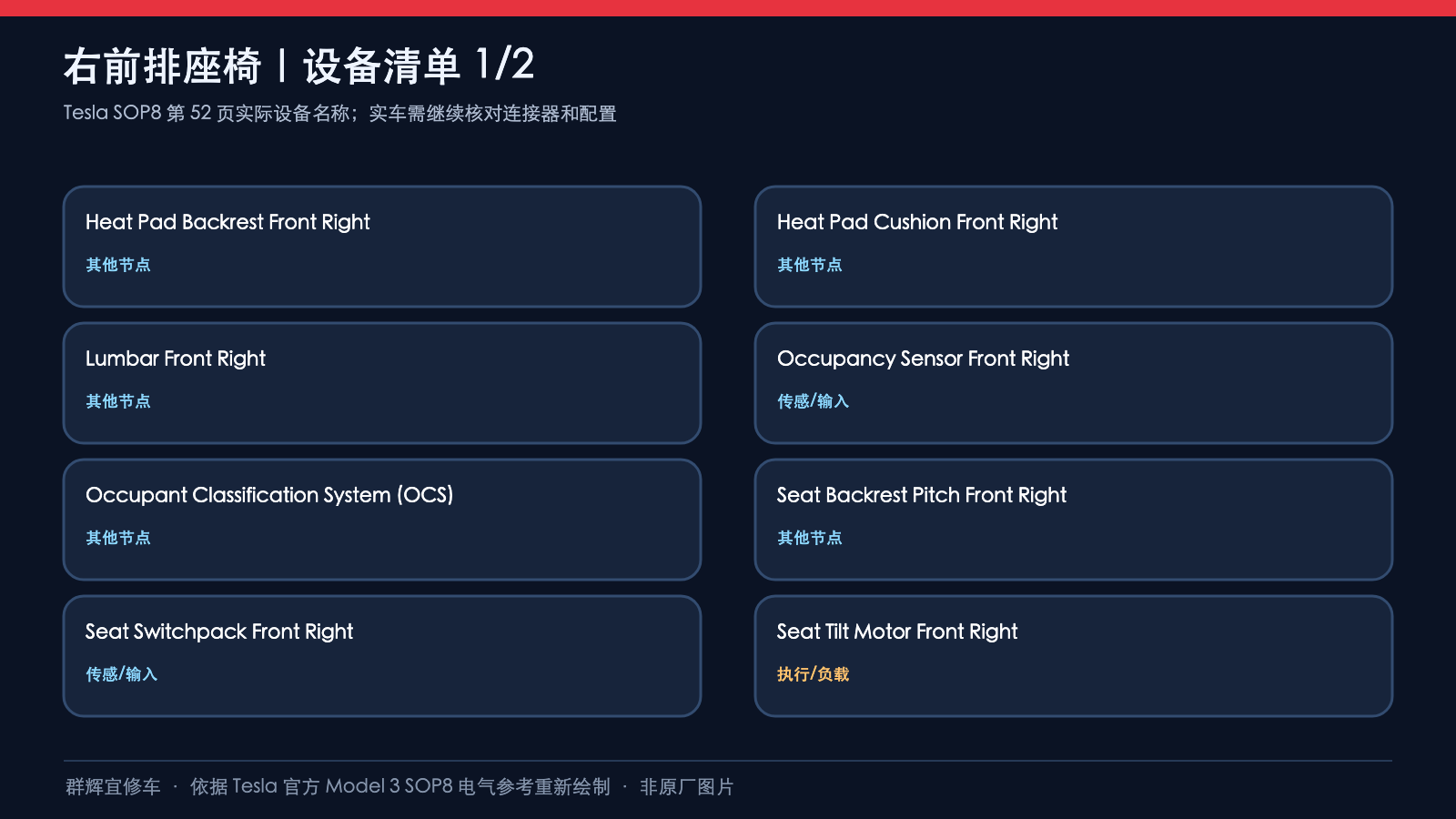

交互地址page=52，对应打印页53 OF 57，原图发布05 2023。文章标题的“2024+”不是所有后续车辆通用的保证，须按VIN、生产日期、线束和配置匹配。左右车身控制器、连接器针脚和SCR/SCL线号不能互换，也不把右前座椅一概称作所有市场的副驾驶席。

1、右前座椅加热与坐垫温度

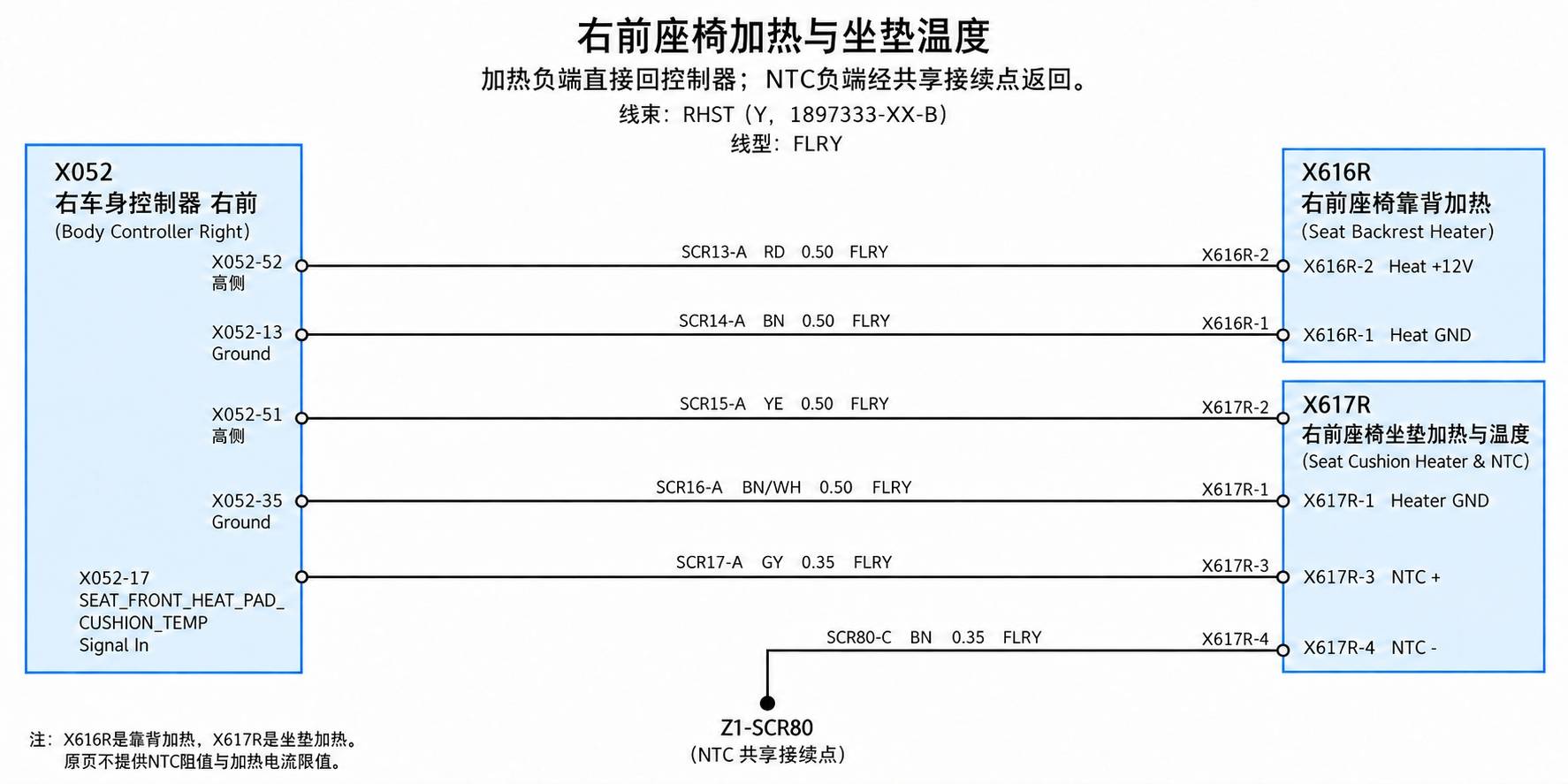

加热负端直接回控制器；NTC负端经共享接续点返回。

X616R是靠背加热，X617R是坐垫加热。控制器温度输入全称SEAT_FRONT_HEAT_PAD_CUSHION_TEMP。X617R-1与X617R-4是不同回路，不得合并；原页不提供NTC阻值与加热电流限值。

2、靠背与升降：驱动和霍尔反馈

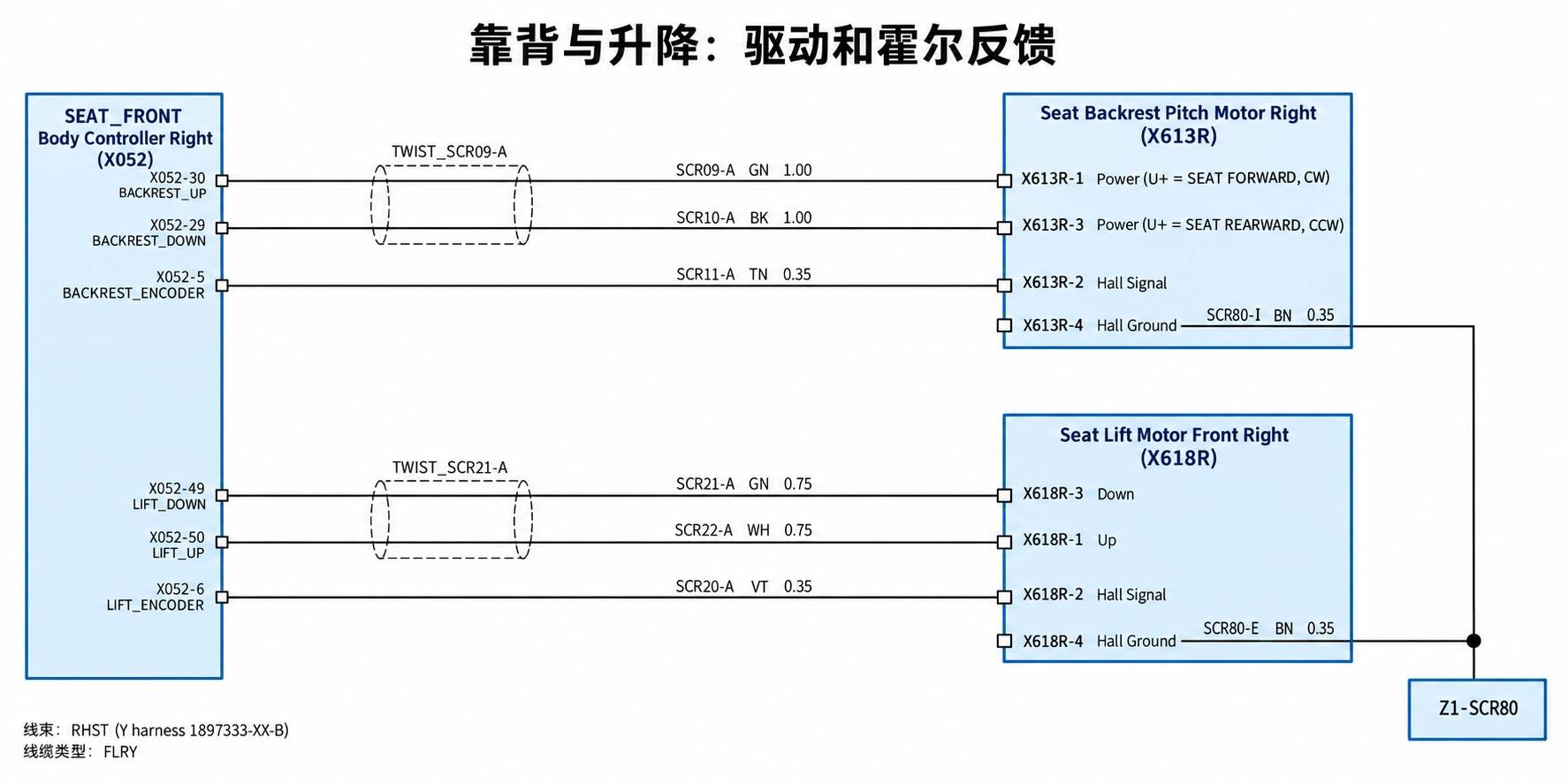

半桥电机两线与反馈信号、反馈地分开识别。

控制器名称前缀SEAT_FRONT_；驱动为Half-Bridge，反馈端为Signal In。靠背端原文Power (U+ = SEAT FORWARD, CW)和Power (U+ = SEAT REARWARD, CCW)。绞线对名称TWIST_SCR09-A与TWIST_SCR21-A，不是单根信号线绞接。

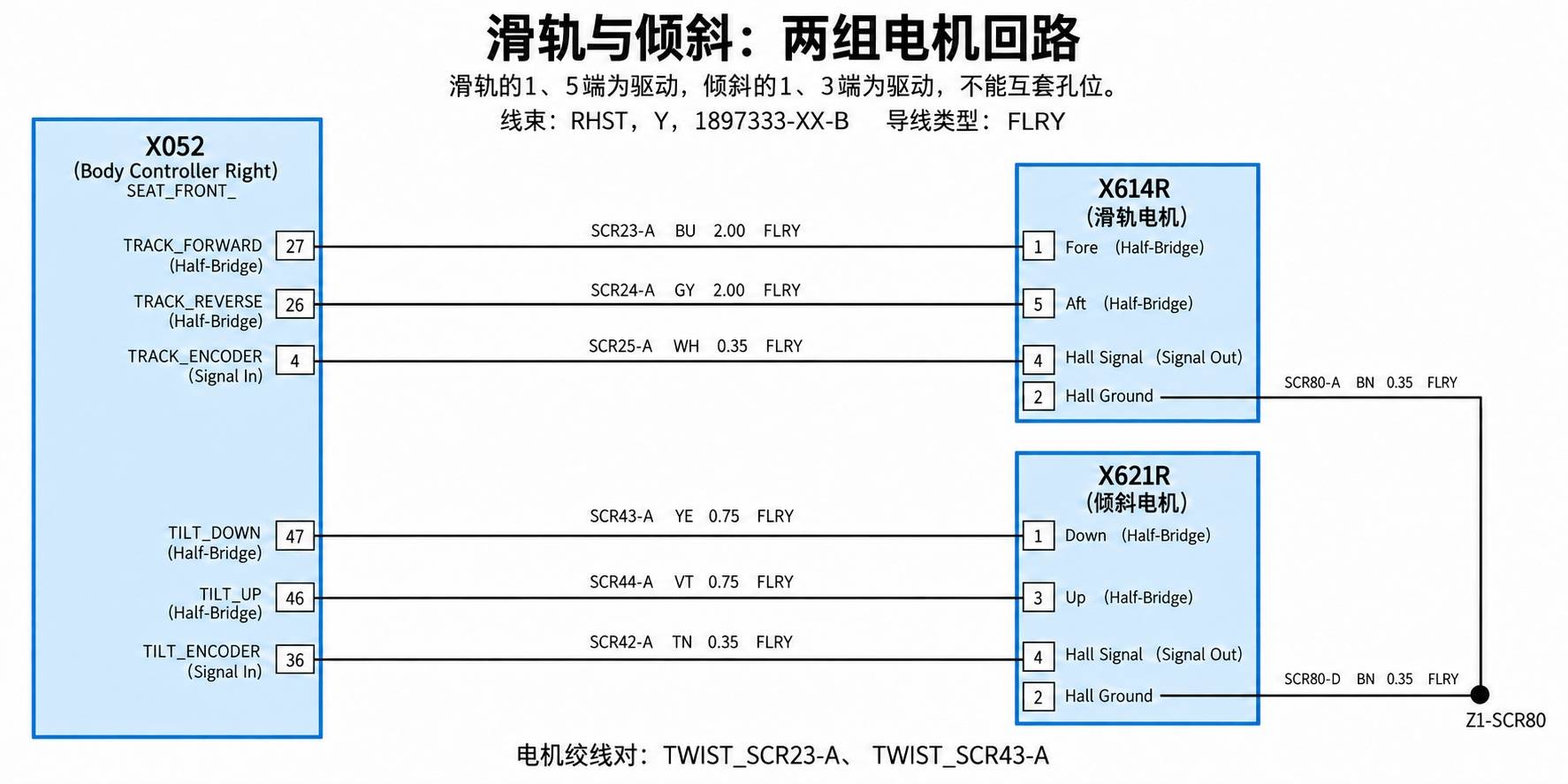

3、滑轨与倾斜：两组电机回路

滑轨的1、5端为驱动，倾斜的1、3端为驱动，不能互套孔位。

控制器名称前缀SEAT_FRONT_；驱动Half-Bridge，反馈Signal In。绞线对TWIST_SCR23-A及TWIST_SCR43-A。霍尔地不能当作电机固定负端，图上不推测电机内部接线。

4、开关组、锁扣与占用输入

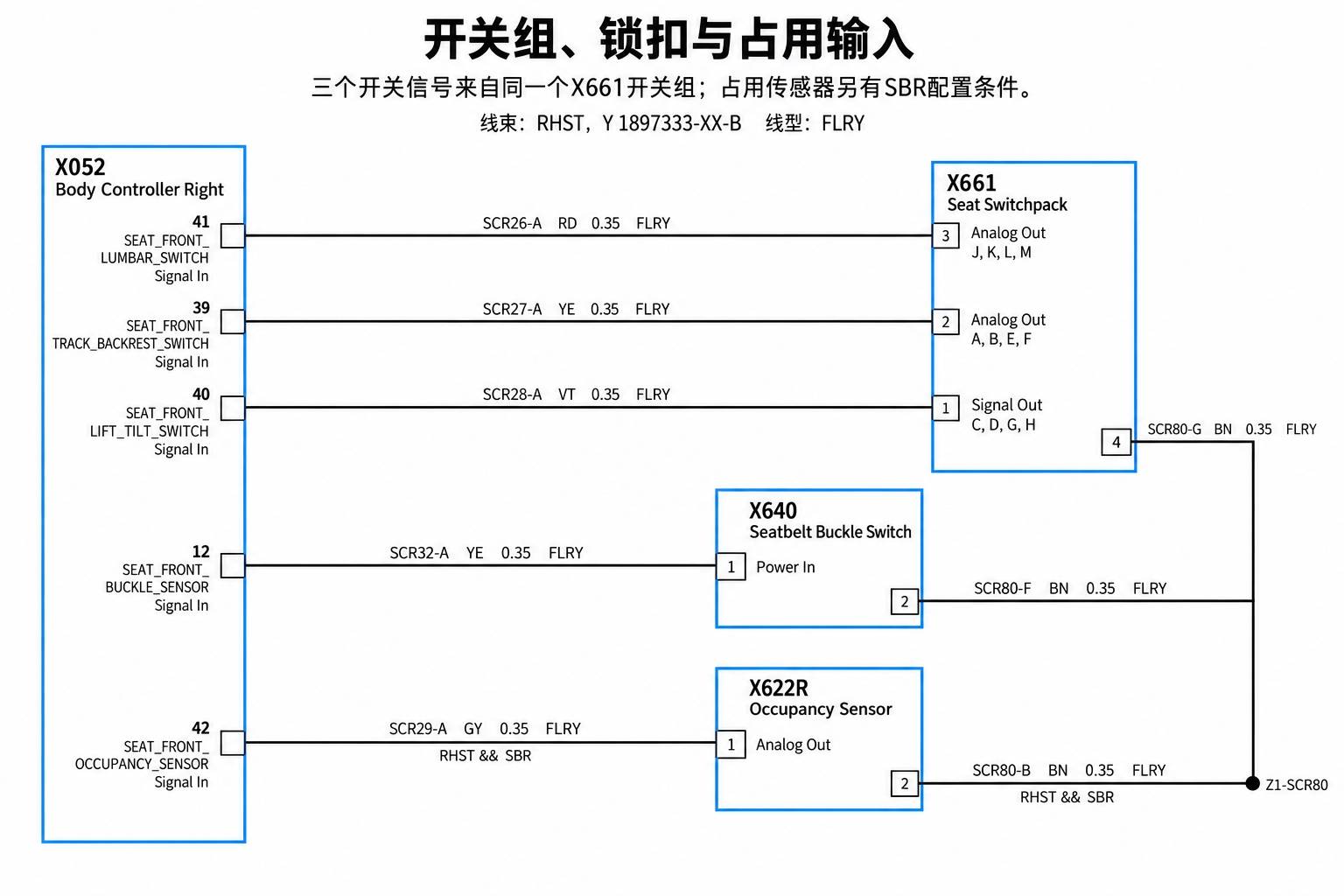

三个开关信号来自同一个X661开关组；占用传感器另有SBR配置条件。

控制器端全部标为Signal In，名称前缀SEAT_FRONT_。X640设备端虽写Power In，也不能据此把X052-12改成高侧供电。X622R与后文X653 OCS并非同一部件。不得以替代电阻或跨接绕过锁扣与乘员判断。

5、坐垫与靠背通风三线回路

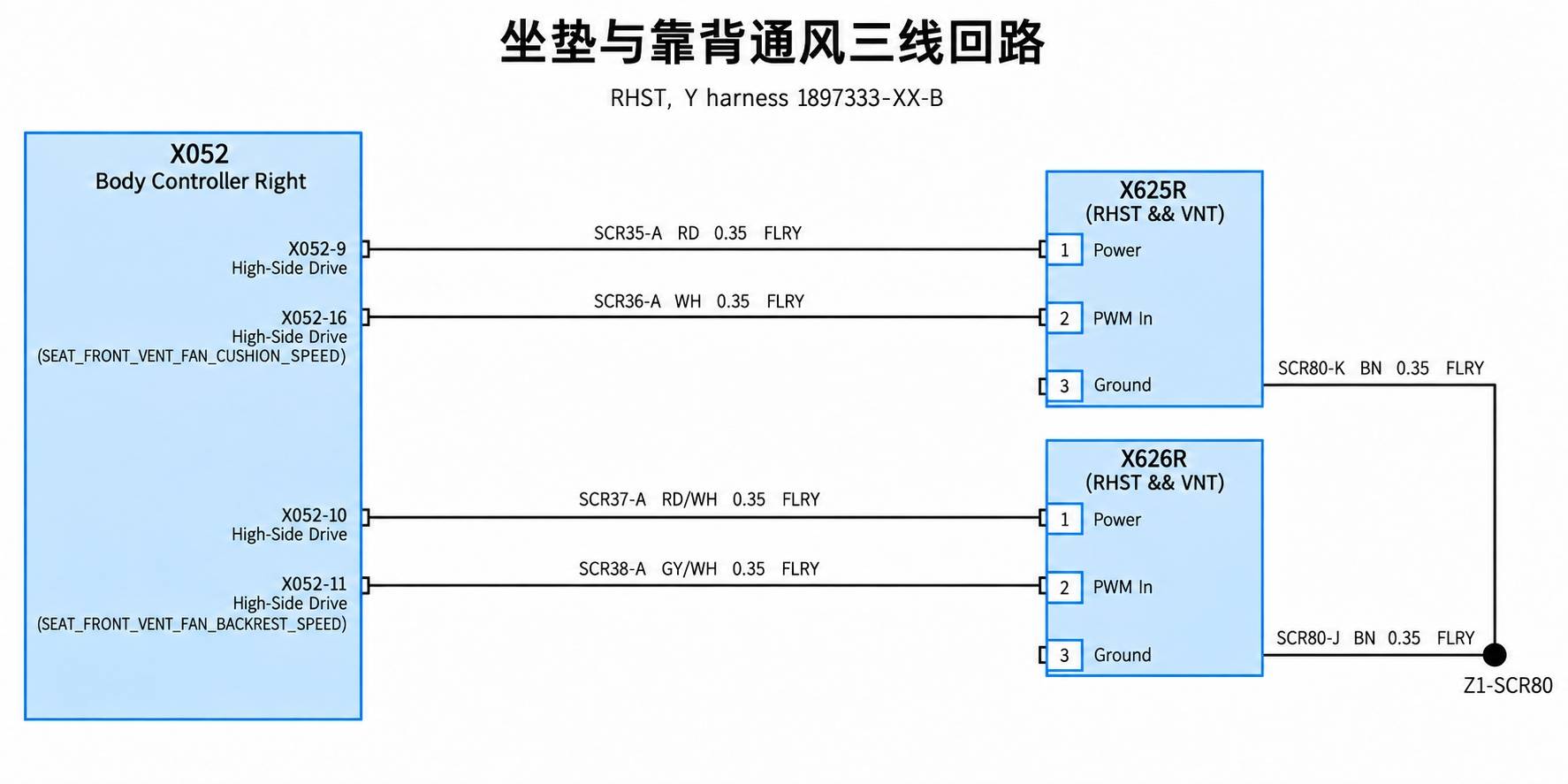

RHST && VNT：每个风扇分为供电、PWM输入、共享返回三条线路。

本页控制器四端均标High-Side Drive；其中16和11的功能分别为SEAT_FRONT_VENT_FAN_CUSHION_SPEED及SEAT_FRONT_VENT_FAN_BACKREST_SPEED，负载端写PWM In。保留原厂两端不同表述，不编造PWM频率、占空比或风扇强制运转方法。

6、腰托ECU、LIN与泵端

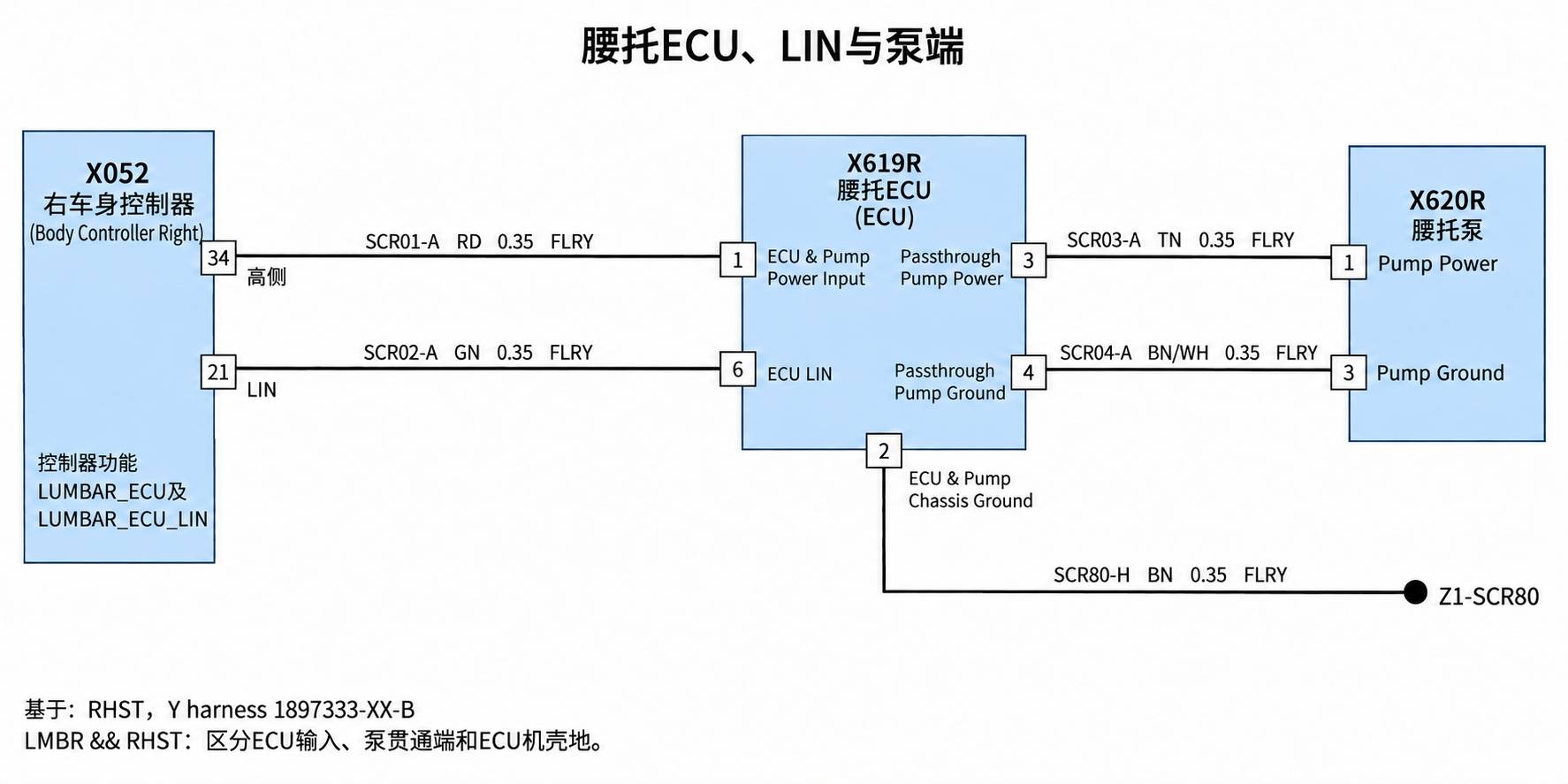

LMBR && RHST：区分ECU输入、泵贯通端和ECU机壳地。

控制器功能LUMBAR_ECU及LUMBAR_ECU_LIN。Pass-through是原图端口名称，不等于允许把ECU内部1/3端或2/4端画成短接；原图没有给出内部开关结构、LIN报文和编码程序。

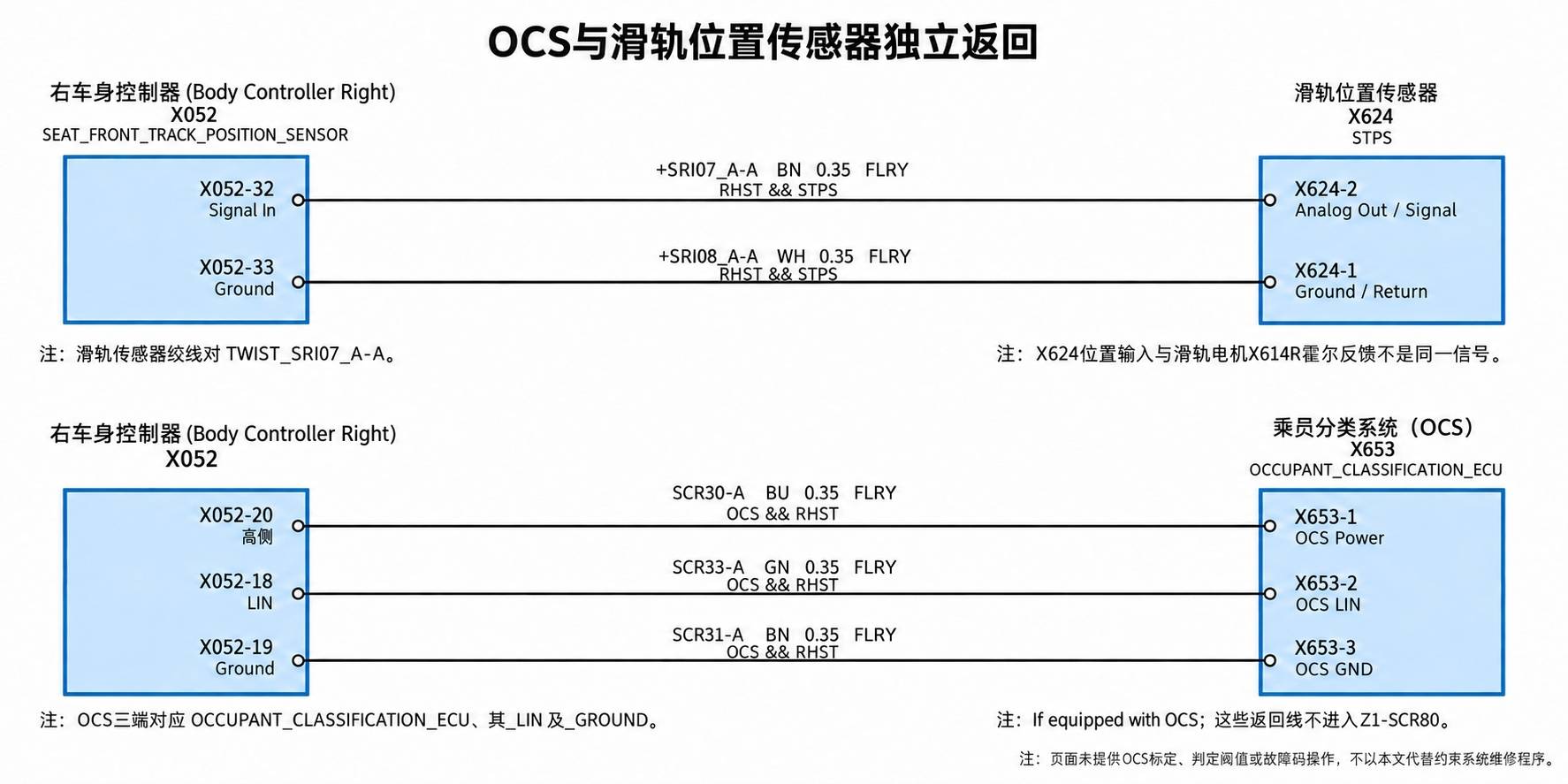

7、OCS与滑轨位置传感器独立返回

原图标If equipped with OCS；这些返回线不进入Z1-SCR80。

滑轨传感器绞线对TWIST_SRI07_A-A；控制器功能SEAT_FRONT_TRACK_POSITION_SENSOR及其_GROUND。OCS三端对应OCCUPANT_CLASSIFICATION_ECU、其_LIN及_GROUND。X624位置输入与滑轨电机X614R霍尔反馈不是同一信号。页面未提供OCS标定、判定阈值或故障码操作，不以本文代替约束系统维修程序。

8、Z1-SCR80共享返回：十一支路

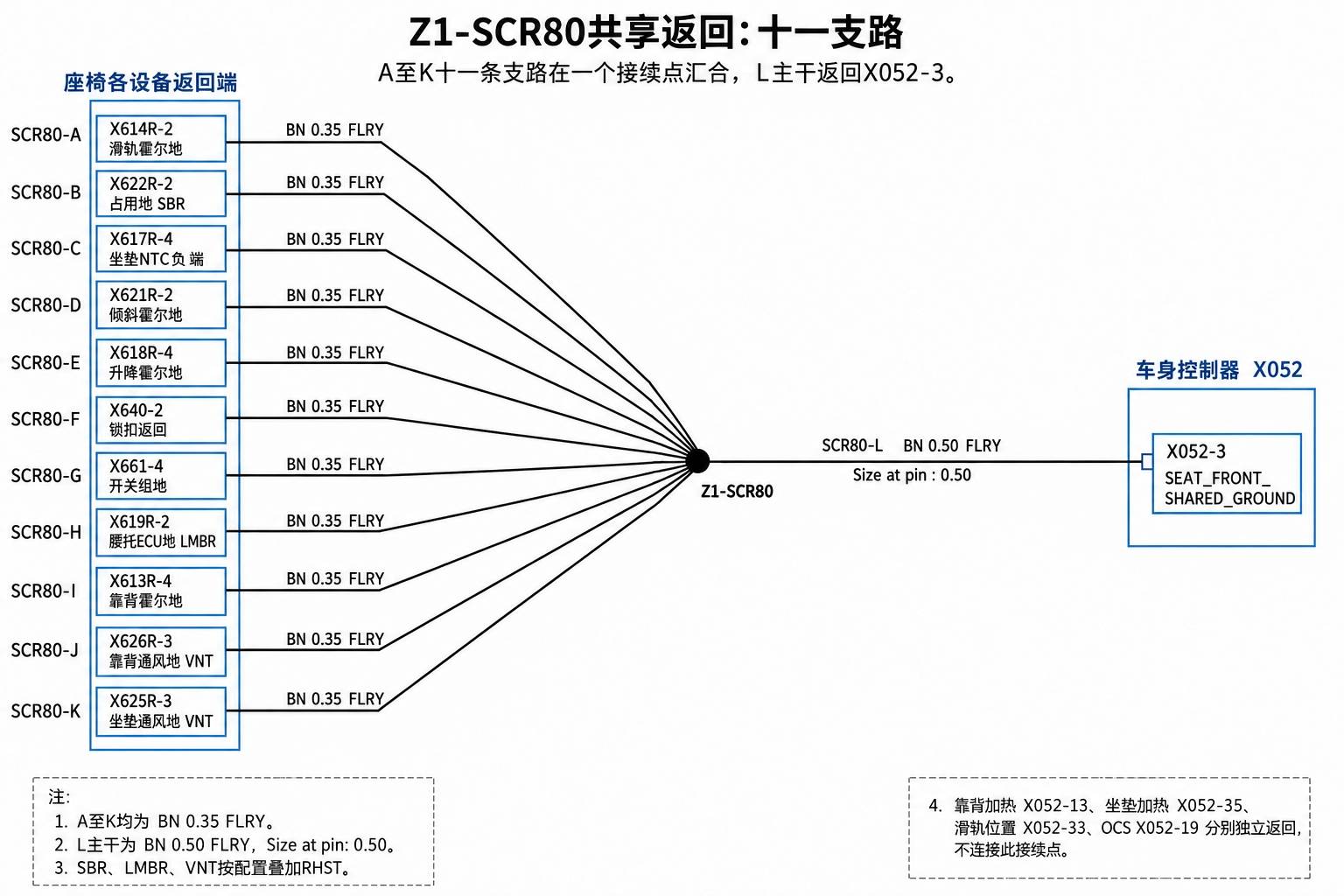

A至K十一条支路在一个接续点汇合，L主干返回X052-3。

A至K均BN 0.35 FLRY；主干L为BN 0.50 FLRY，Size at pin: 0.50。SBR、LMBR、VNT按配置叠加RHST。靠背加热X052-13、坐垫加热X052-35、滑轨位置X052-33、OCS X052-19分别独立返回，不连接此接续点。

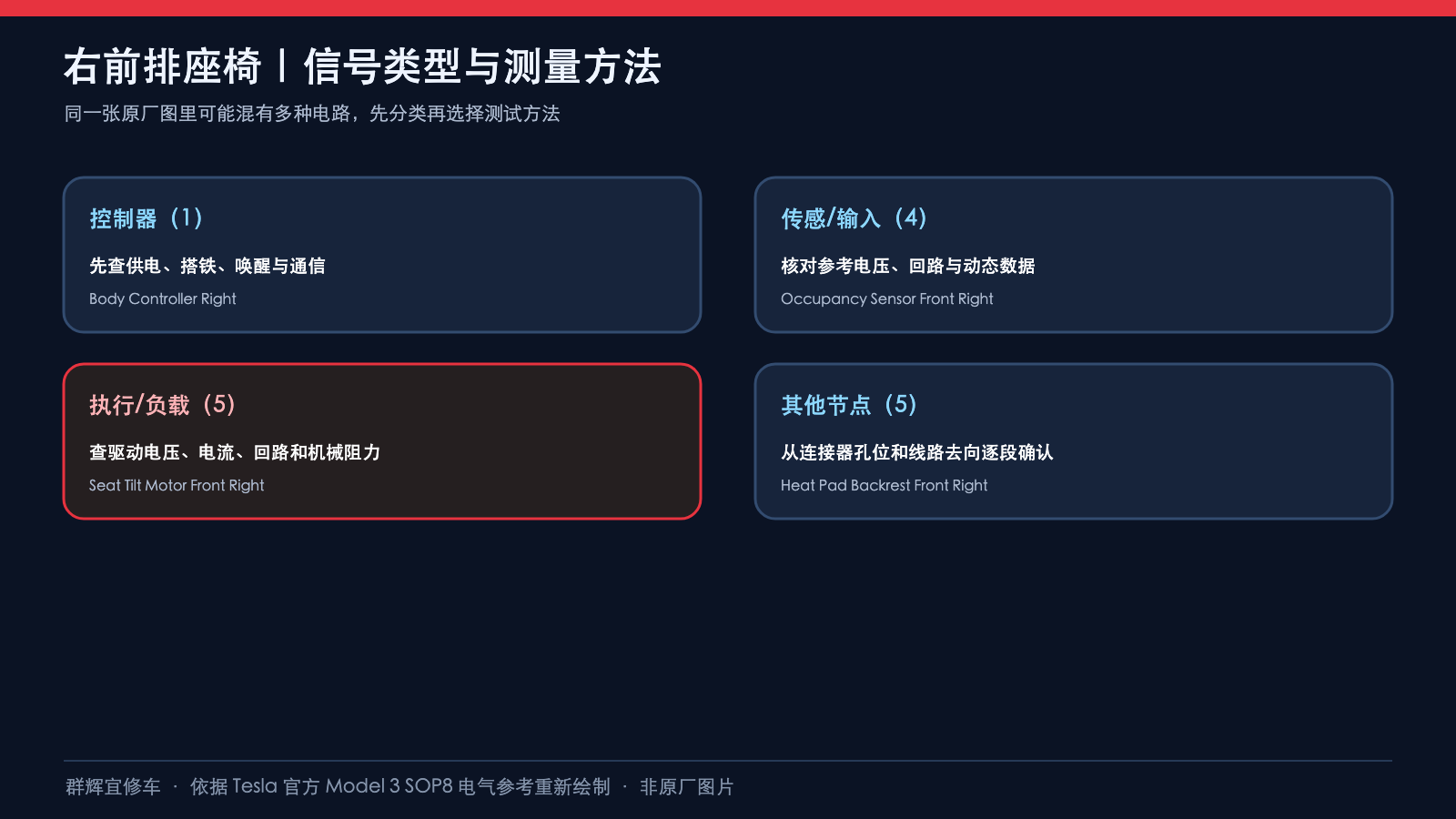

9、读图与施工边界

表中数值为原图线径，单位mm²，线型均FLRY。RD红、BN棕、WH白、YE黄、GY灰、GN绿、BK黑、TN棕褐、VT紫、BU蓝；斜线如BN/WH表示双色，不是两条导线。连接器数字是针脚号，示意布局不是接插件端面朝向或实车安装位置。

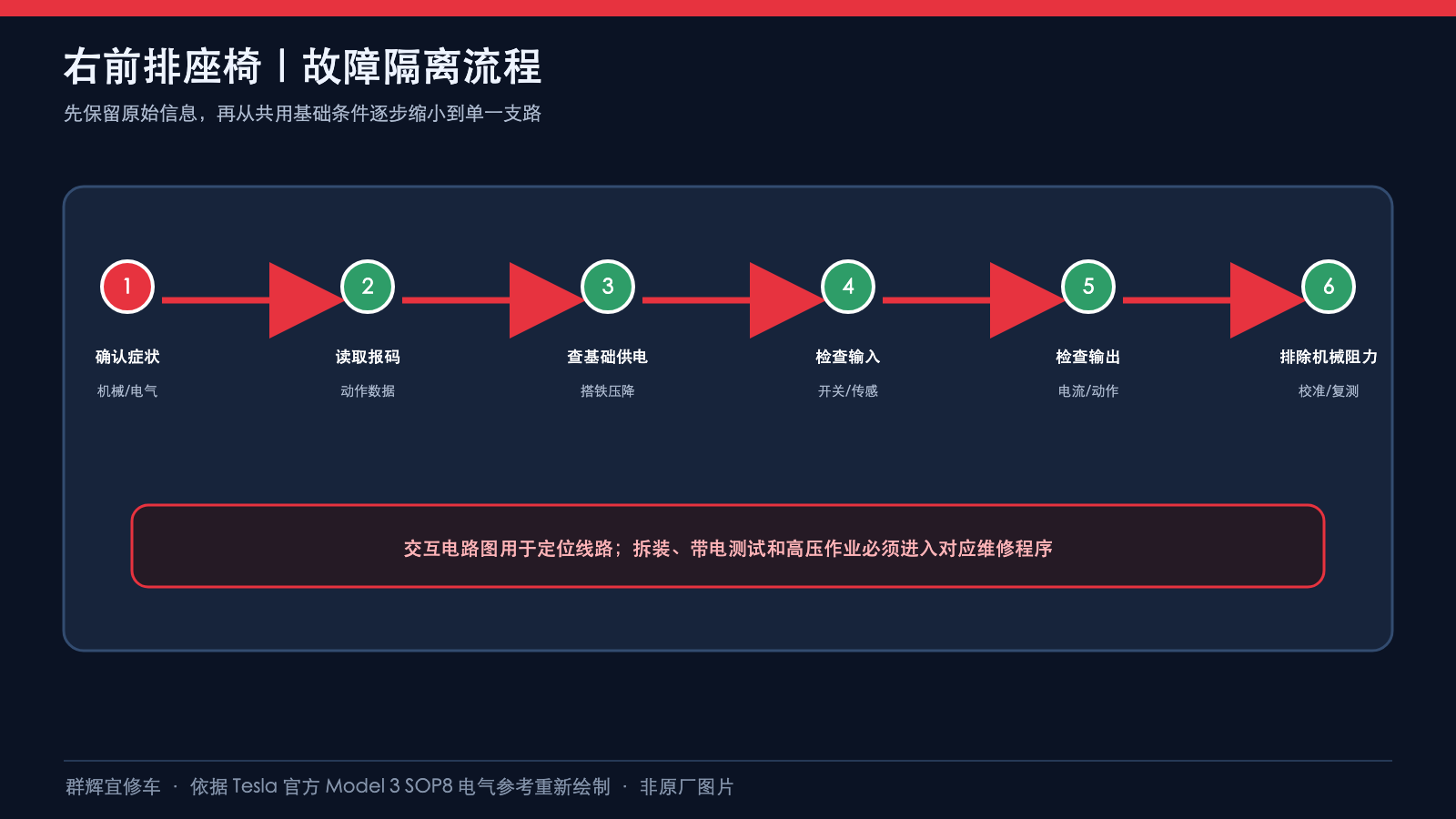

先确认配置，再按端点和线号追踪功能。Half-Bridge不能当作固定正负供电，Signal In不能当作高侧输出。多个输入同时异常时，共享返回只是应结合原厂诊断核查的关联路径，不足以直接判定部件损坏；OCS与滑轨位置回路须检查各自独立返回。

此页不包含扭矩、断电等待时间、电阻判定值、PWM参数、LIN报文、故障码测试、标定或初始化流程，因此不编造这些参数。座椅移动有夹伤风险；安全带、占用与OCS相关检查由合格人员按对应原厂程序执行，不使用跨接、替代电阻或强制供电绕过安全功能。

资料来源

Tesla SOP8 Seats 1r Right交互图及对应原厂打印图。本文八张分组图依据原图连接关系重绘，并非特斯拉原始图片；施工以适用原厂程序及实车为准。
