奔驰R231 MAGIC VISION CONTROL雨刮片更换：维修位置、接口释放与喷淋检查

MAGIC VISION CONTROL将喷淋通道集成在雨刮系统内，雨刮片和接口结构不同于普通通用雨刮片。更换时应核对左右位置和部件编号。

雨刮臂弹回会损伤风挡玻璃，操作期间必须在玻璃上铺设保护，并始终控制雨刮臂。

一、将雨刮器置于维修位置

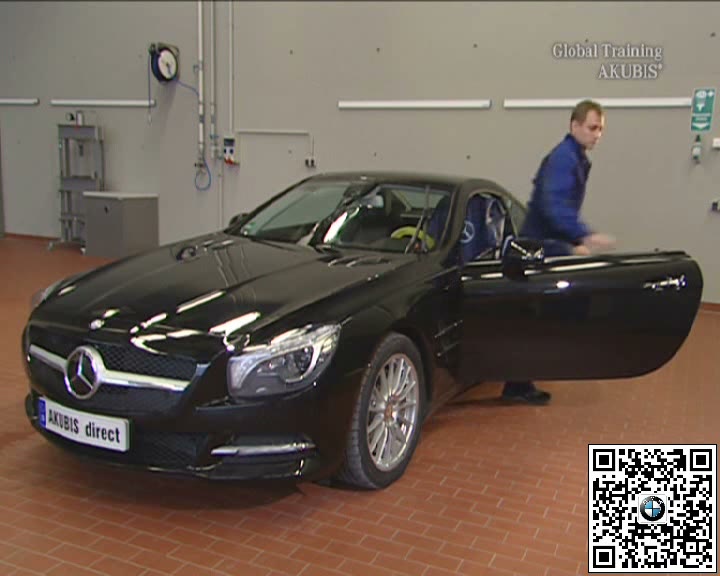

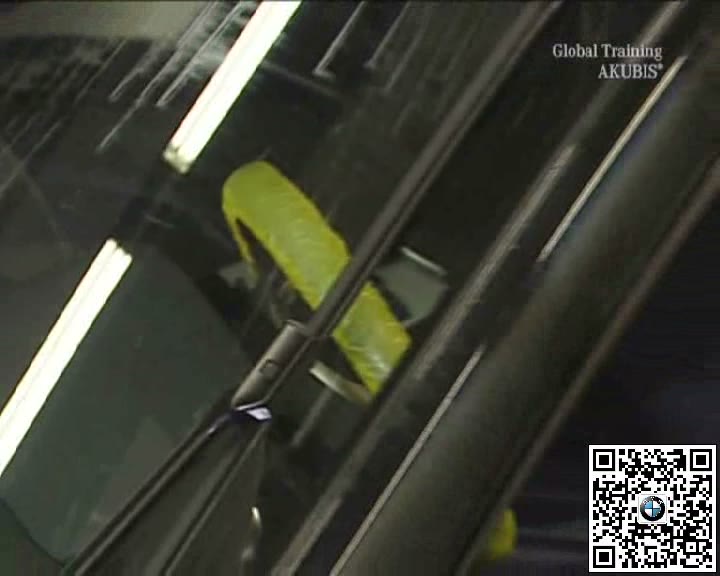

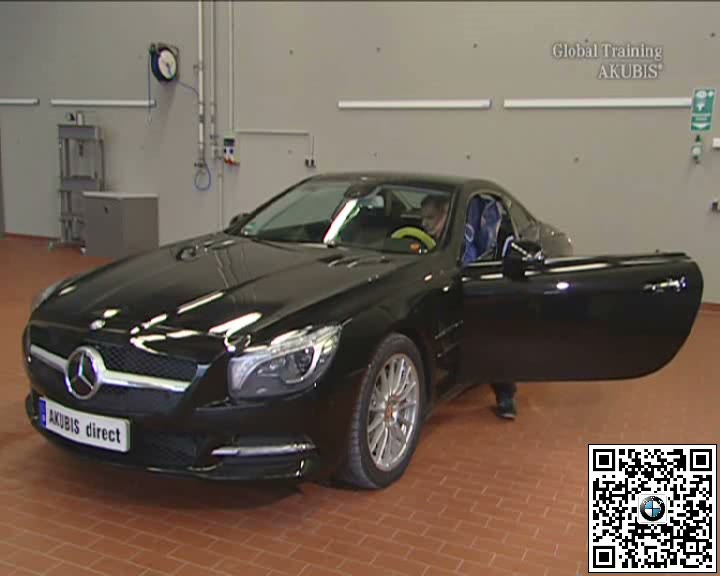

关闭点火并按车辆操作要求将雨刮臂停在便于更换的位置，在风挡玻璃上放置软质保护。检查左右雨刮片和接口方向。

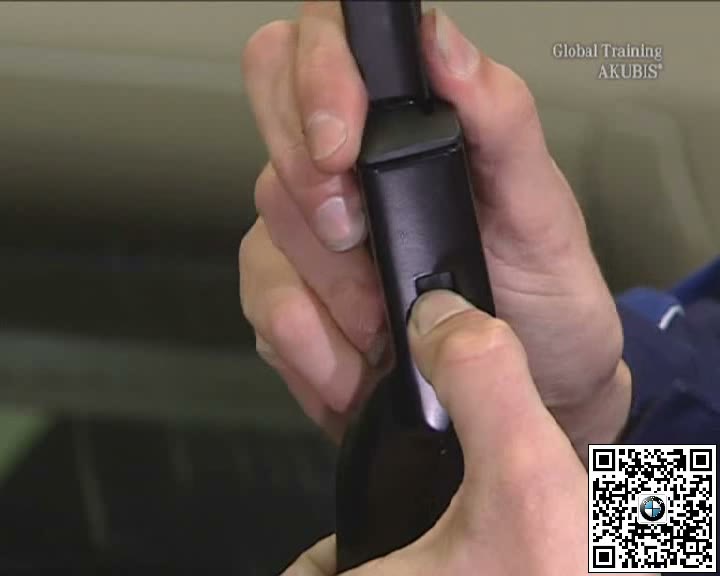

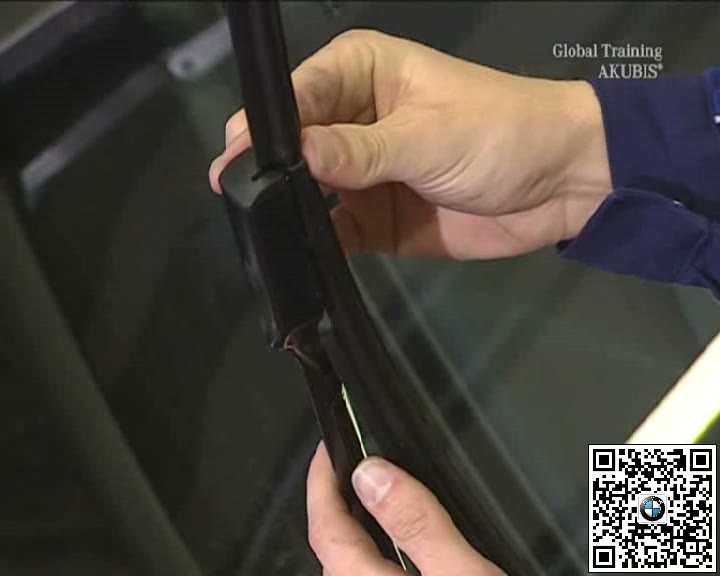

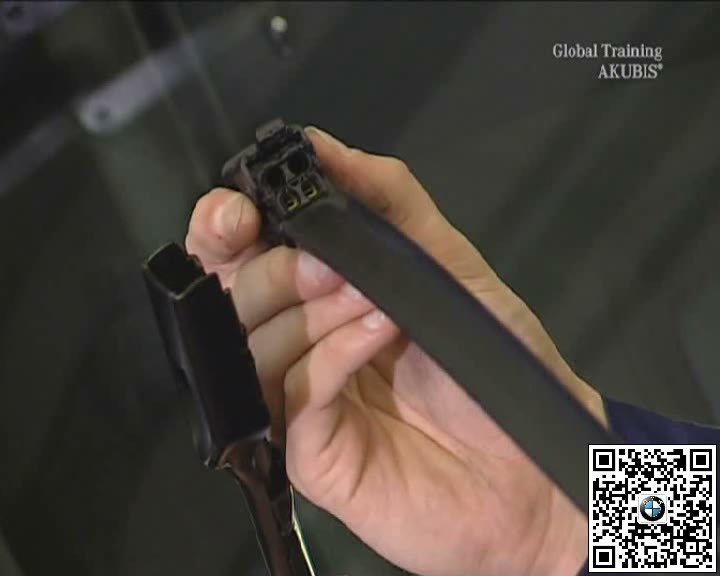

二、识别并释放专用连接锁扣

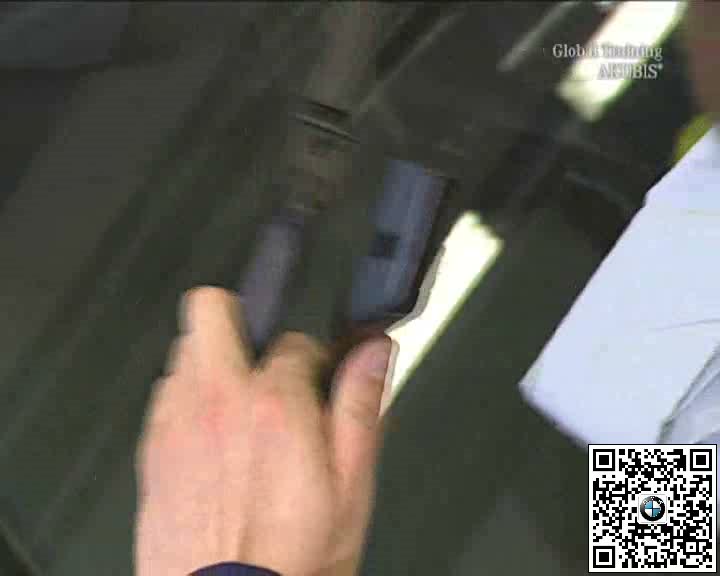

抬起雨刮臂并托住，按接口结构操作锁扣或盖板。不得扭曲雨刮臂，也不要拉扯集成喷淋连接。

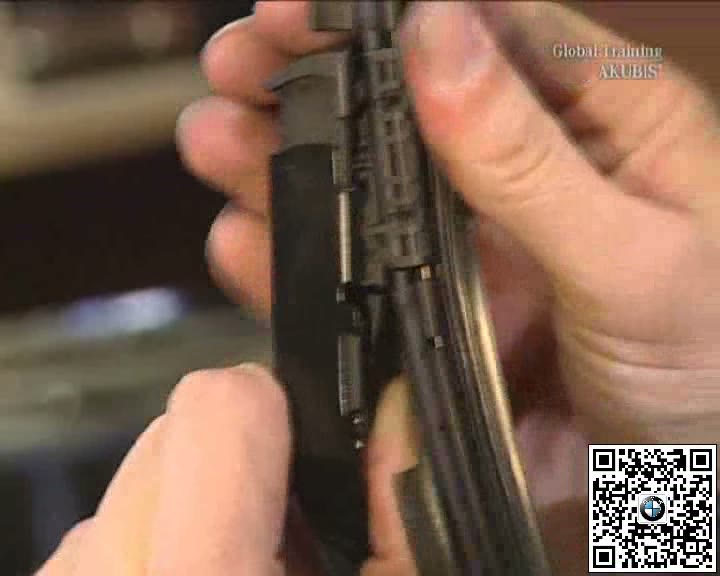

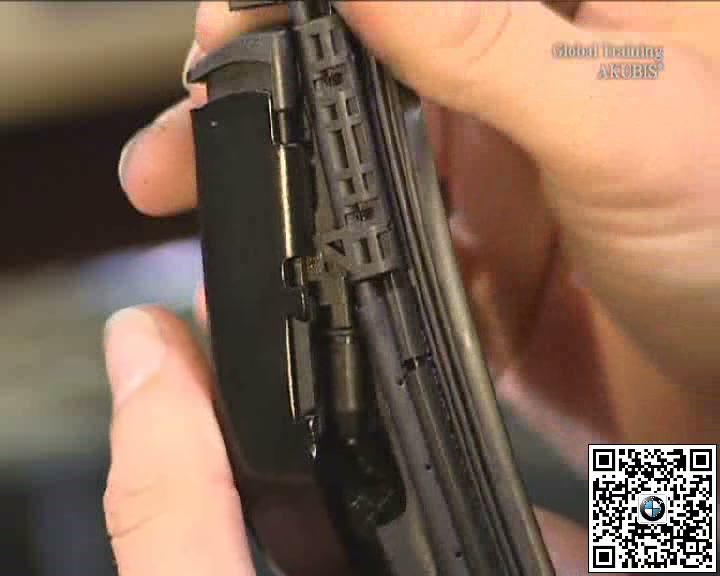

三、取下旧片并安装对应新片

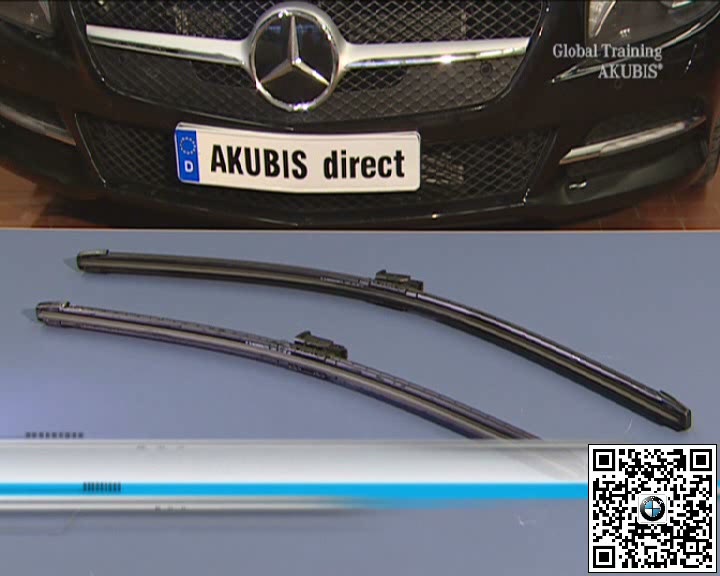

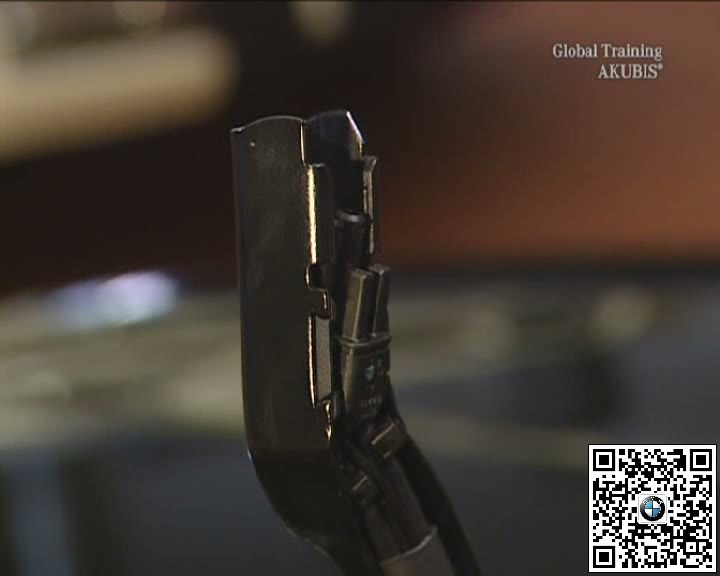

沿规定方向移出旧雨刮片，对比新件长度、左右位置和接口。将新片推入连接并确认锁扣完全复位，轻拉检查不会脱出。

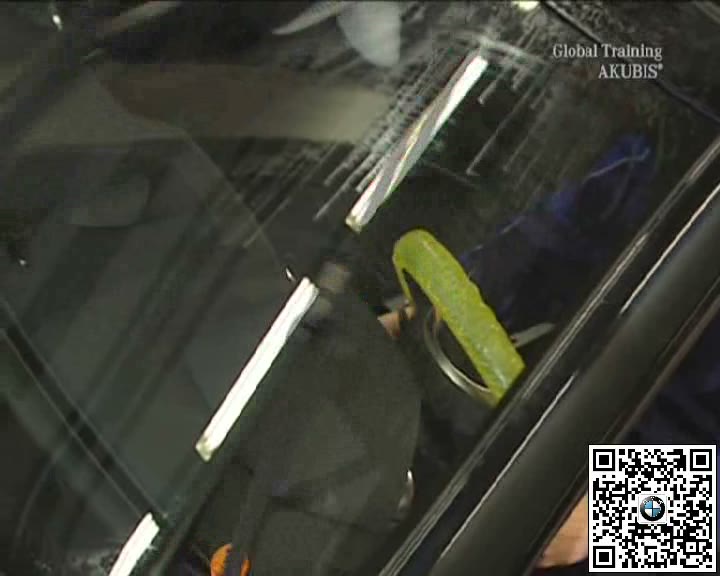

四、恢复位置并检查刮拭喷淋

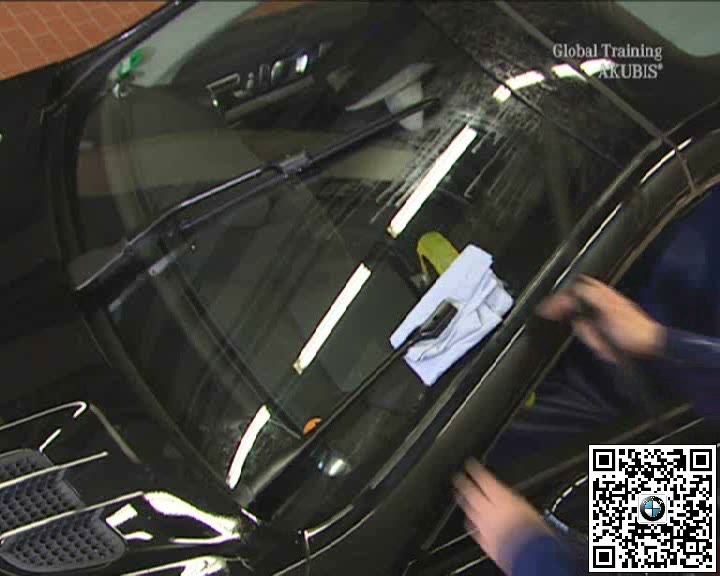

缓慢将雨刮臂放回风挡并退出维修位置。启动刮拭和喷淋，检查运行轨迹、异响、漏水和玻璃清洁效果。

五、完工检查要点

• 风挡玻璃已用软质材料保护。
• 左右雨刮片型号和安装方向正确。
• 专用接口及锁扣已经完全锁止。
• 刮拭和集成喷淋功能正常且无泄漏。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
