奔驰C级205插电式混合动力：高压系统、充电与维修安全说明

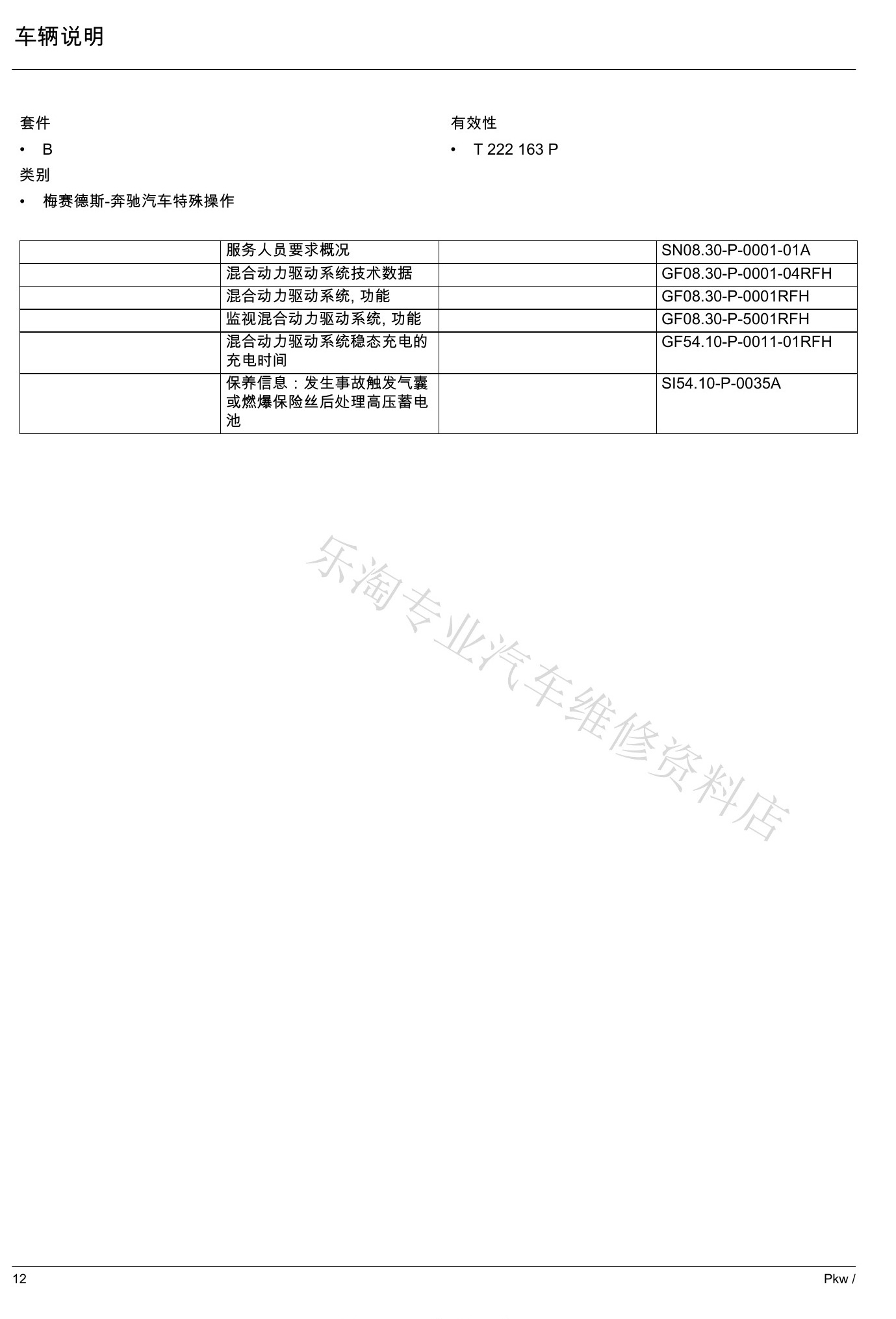

这份车辆说明适用于型号205.047、205.147和205.247，介绍60 kW电机插电式混合动力驱动系统相对85 kW系统的差异。资料重点不是一般混合动力原理，而是维修现场需要识别的高压部件、充电接口、安全隔离、诊断和专用工具。

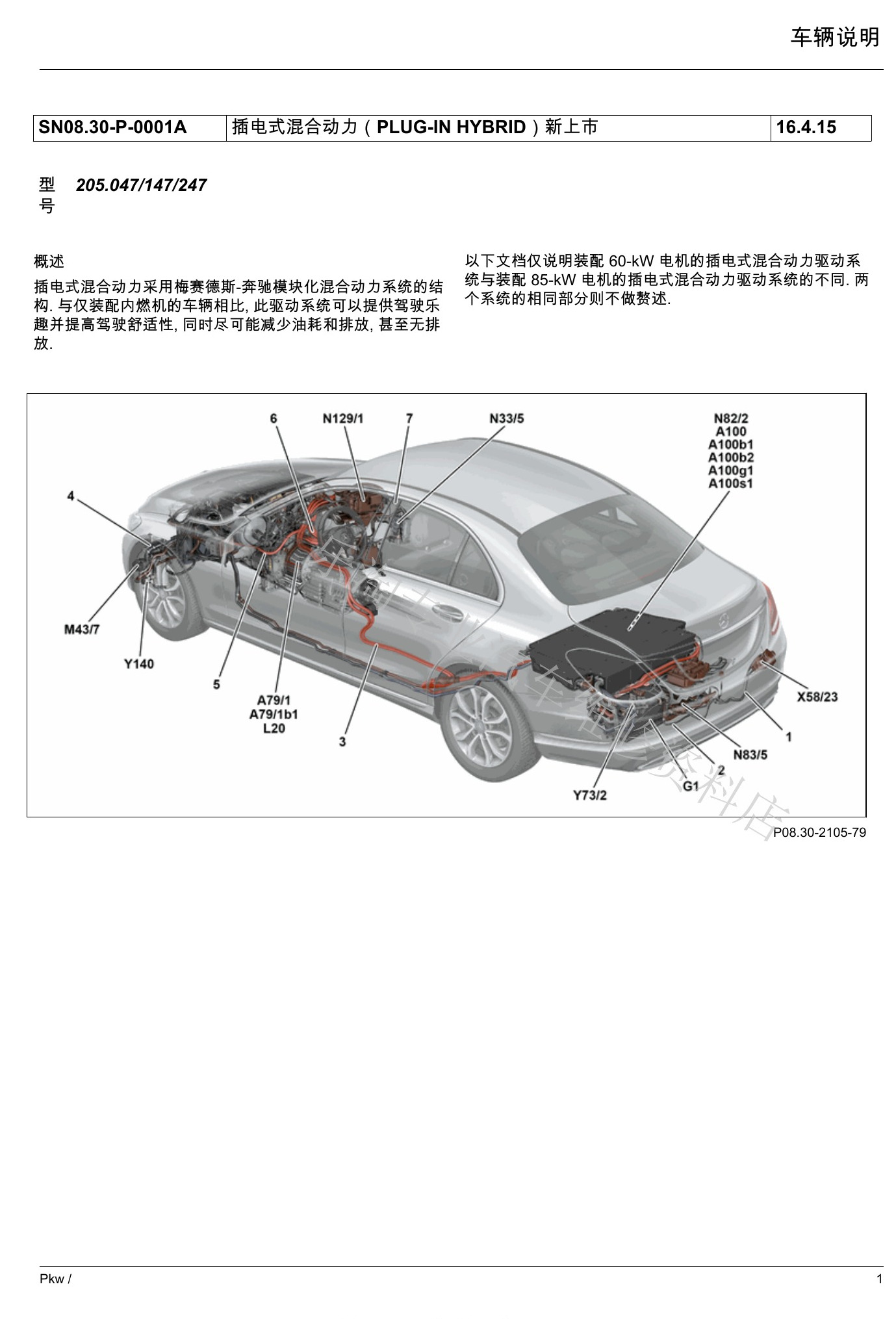

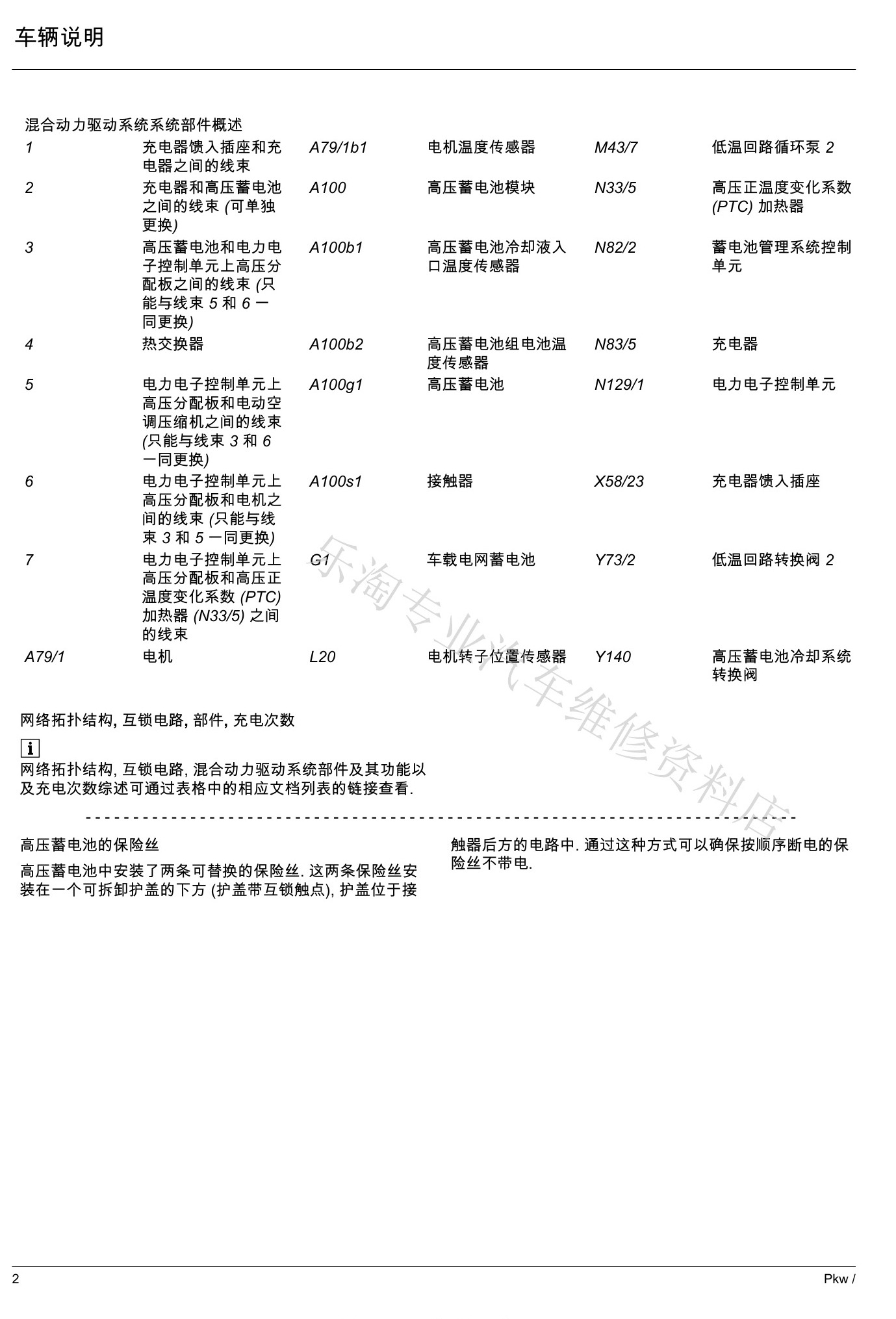

一、高压系统部件和线束关系

系统主要包含A79/1电机、A100高压蓄电池模块、N82/2蓄电池管理系统、N83/5充电器、N129/1电力电子控制单元、N33/5高压PTC加热器、X58/23充电器馈入插座及相关低温冷却部件。部分高压线束只能与其他指定线束成组更换，不能将每一根橙色线束都理解为可独立维修件。

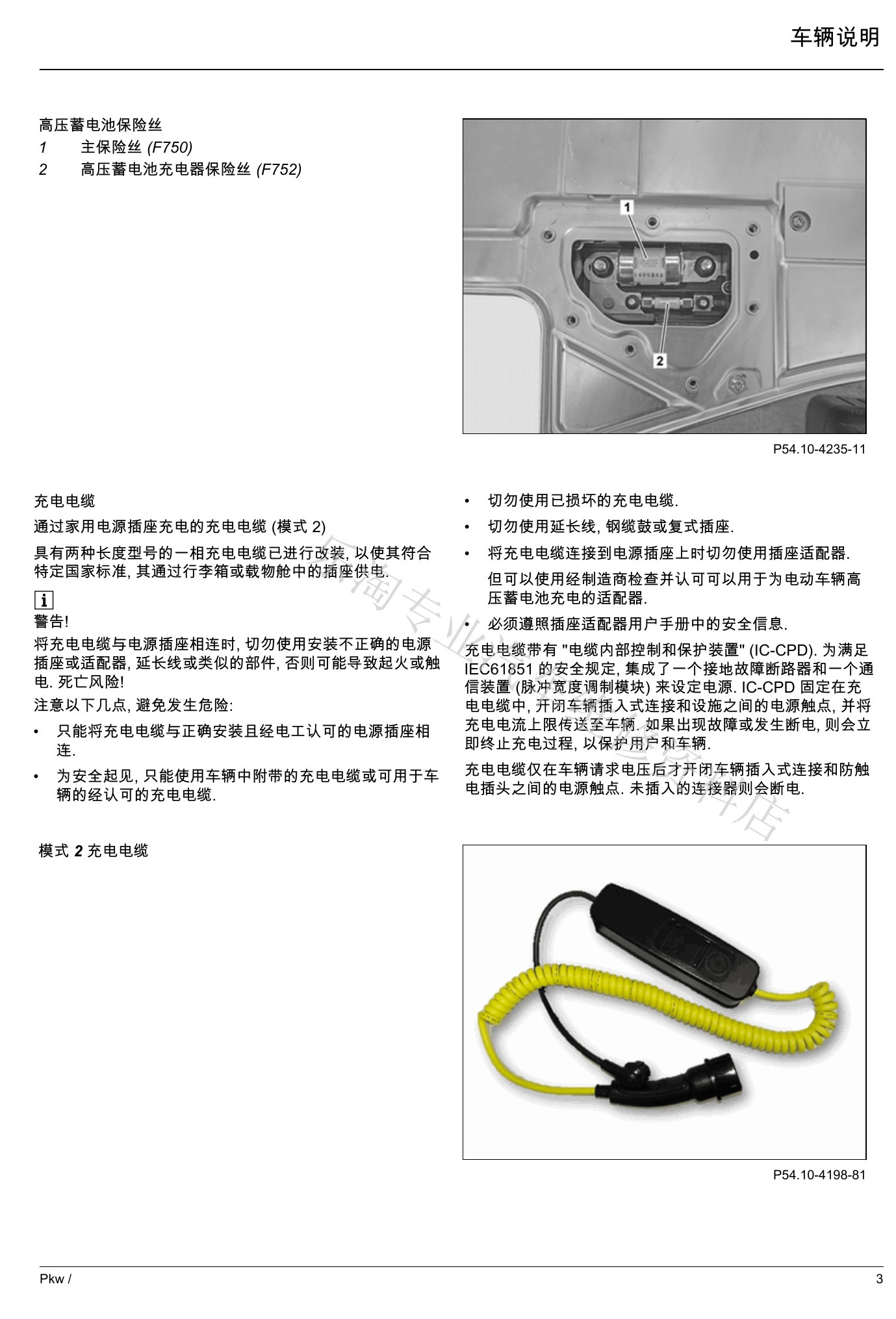

高压蓄电池内部设有可更换的F750主保险丝和F752充电器保险丝，位于带互锁触点的可拆卸护盖下方及接触器后方，以保证按顺序断电后保险丝不带电。

二、模式2家用充电电缆

模式2为一相充电电缆，带有IC-CPD电缆内部控制和保护装置。装置集成接地故障断路器和通信模块，用于建立车辆与电源之间的安全连接、传递允许的充电电流上限，并在故障或断电时终止充电。

• 只连接正确安装并经电工认可的电源插座。
• 使用车辆随附或获得认可的充电电缆。
• 不得使用损坏电缆、延长线、卷线盘或复式插座。
• 不得随意使用插座适配器；仅可使用制造商检查认可的适配器并遵守其说明。

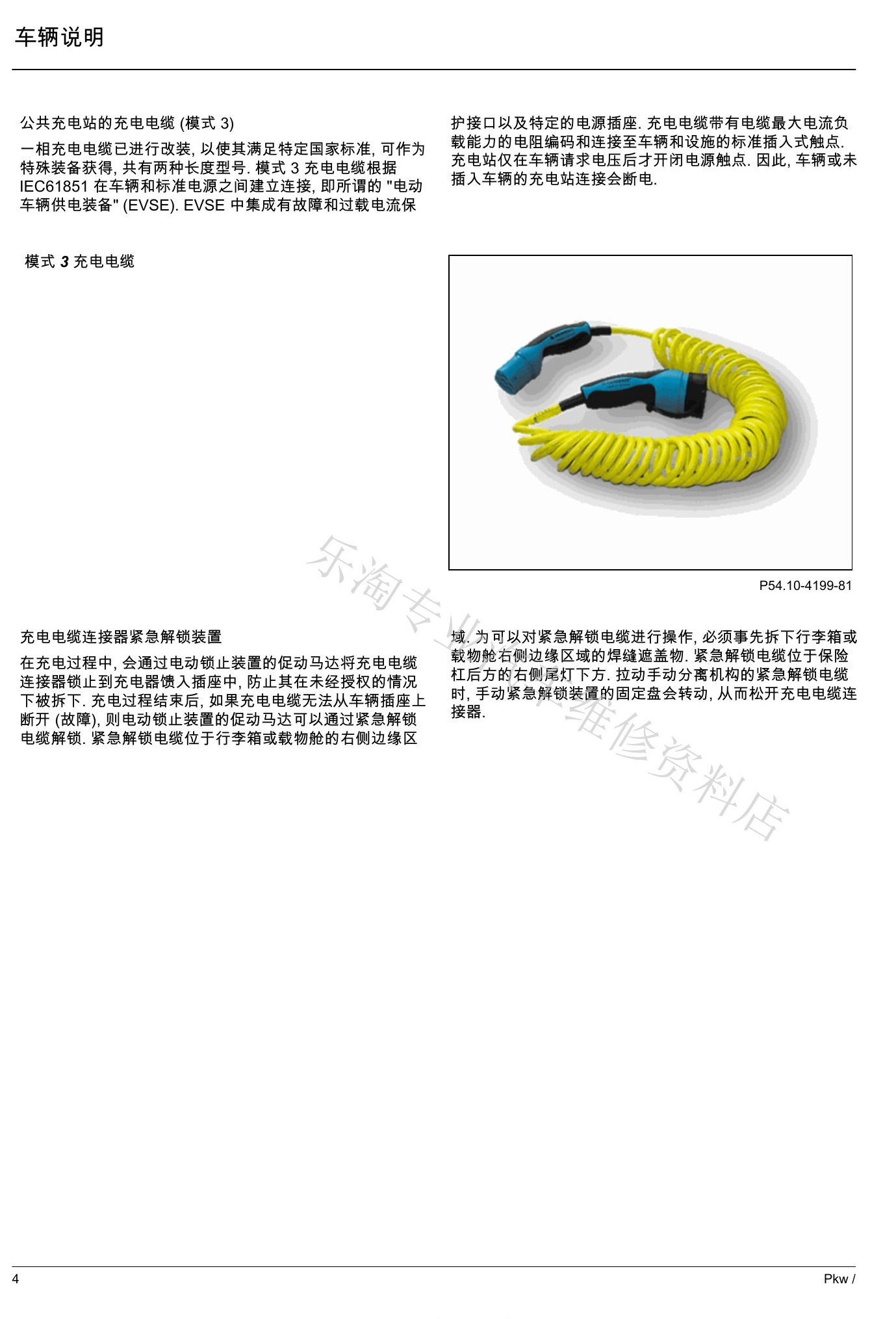

三、模式3充电和插头紧急解锁

模式3电缆通过符合IEC 61851的EVSE连接车辆与公共充电设施。EVSE具有故障及过载电流保护，充电站仅在车辆请求电压后接通电源触点。

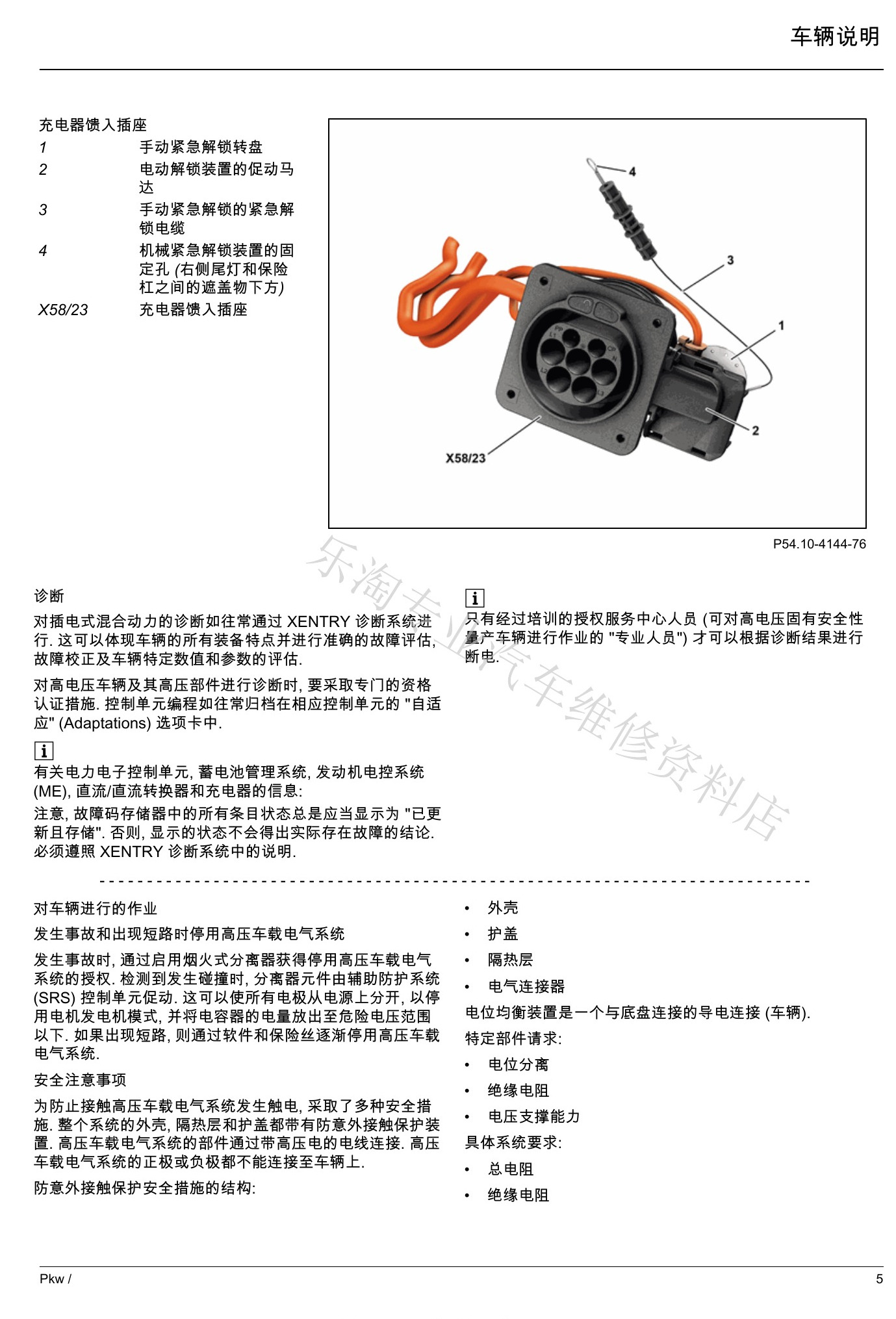

充电时，促动马达将连接器锁止在X58/23插座内。如果充电结束后插头仍不能断开，可使用位于行李箱或载物舱右侧、右尾灯下方保险杠后的紧急解锁电缆。操作前需要先拆下相应边缘区域遮盖物。

四、XENTRY诊断和人员资格

插电式混合动力车辆仍通过XENTRY诊断。资料特别指出，电力电子控制单元、蓄电池管理系统、ME、直流/直流转换器和充电器中的故障记录状态应结合“已更新且存储”判断，并遵循XENTRY给出的流程。

只有经过培训并获得授权、具备高电压固有安全车辆作业资格的人员，才能依据诊断结果执行断电。高压系统手动断开、重新启动、绝缘测试和耐电压测试还需要相应的附加高压培训与记录。

五、事故、短路与防触电措施

发生碰撞时，SRS可促动烟火式分离器，使电极与电源分开并让电机发电机模式停止；短路情况下则由软件和保险丝逐步停用高压系统。系统通过外壳、护盖、隔热层、电气连接器和电位均衡实施防意外接触保护，高压正极和负极均不直接连接车辆底盘。

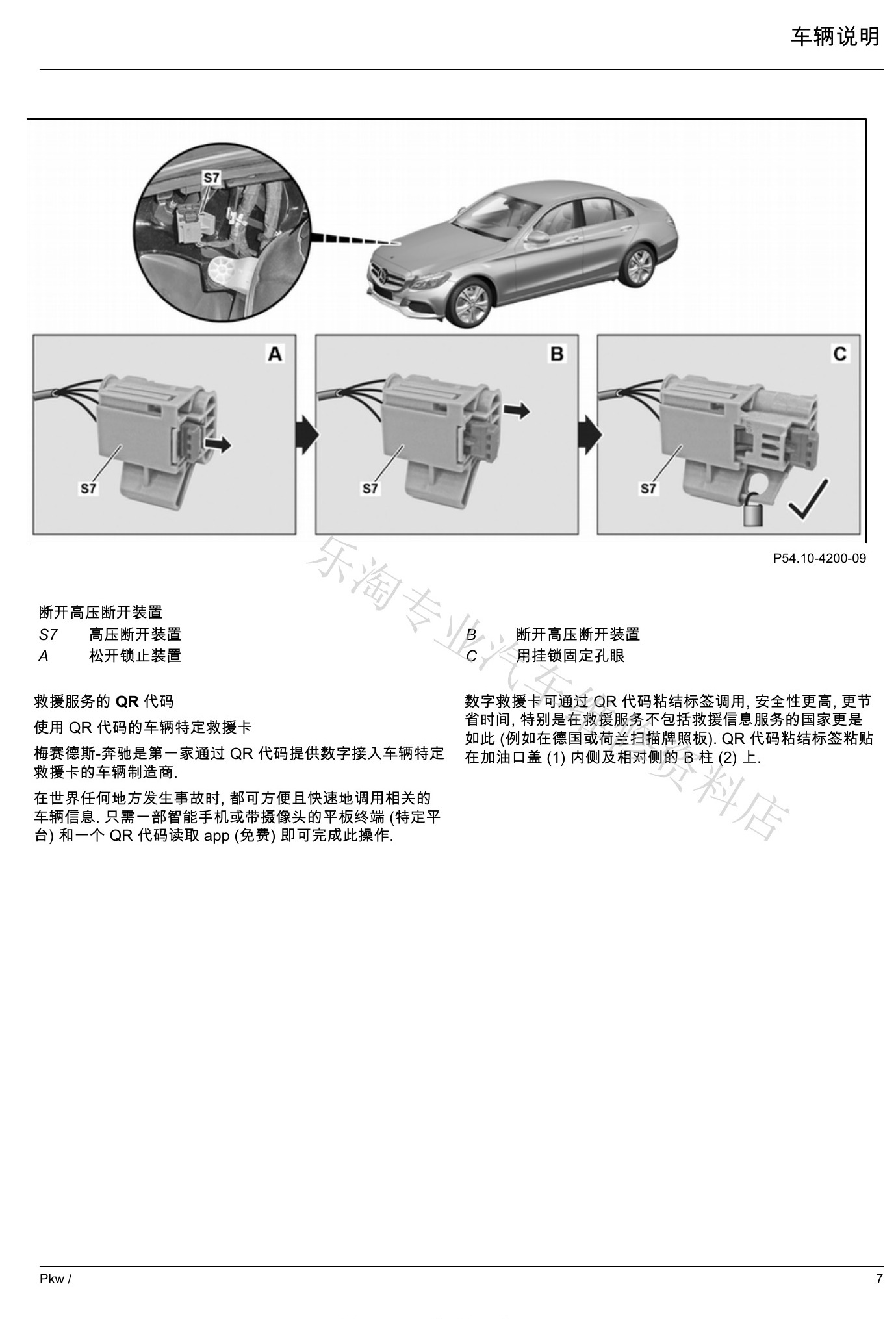

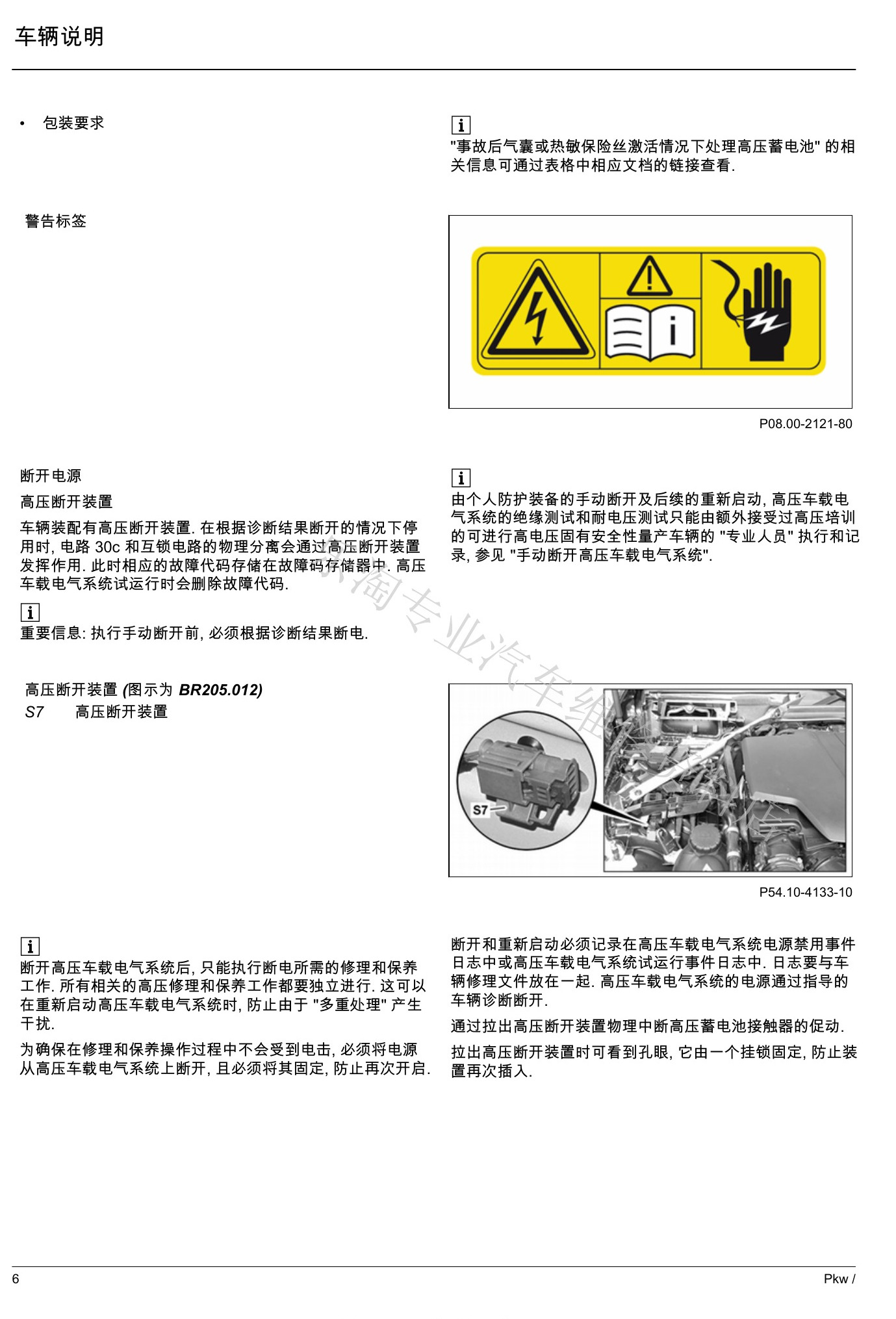

六、S7高压断开装置

根据诊断结果停用高压系统时，S7高压断开装置物理分离电路30c和互锁电路。原资料强调：执行手动断开之前，必须先根据诊断结果断电。拉出装置后，用挂锁固定露出的孔眼，防止装置再次插入。

断开和重新启动必须记录在相应事件日志中并随维修文件保存。断电后只执行本次所需的高压维修或保养工作，避免多项作业同时进行造成重新启动干扰。

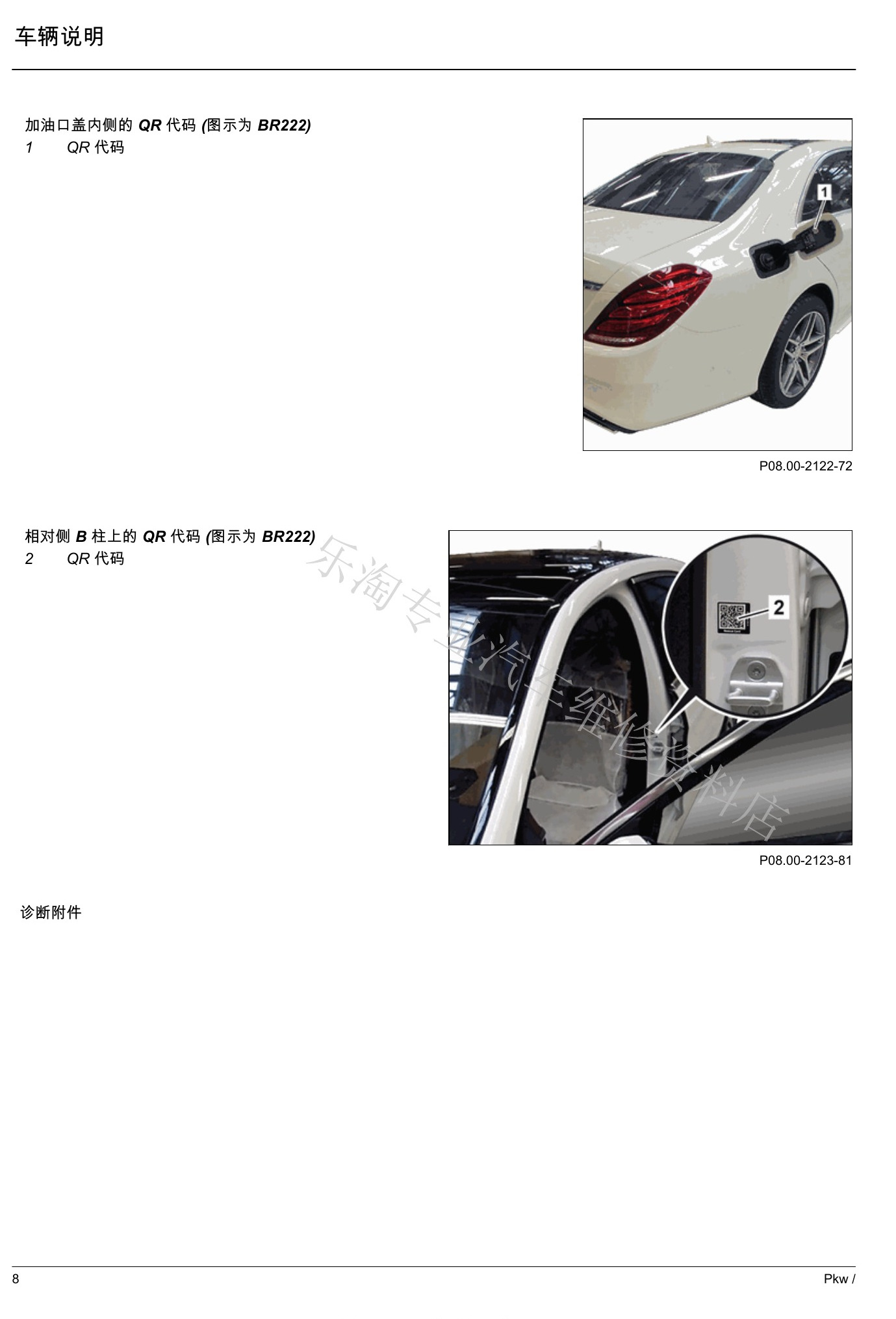

七、QR救援卡位置

车辆特定数字救援卡可通过QR代码调用。标签位于加油口盖内侧及车辆相对侧B柱位置，救援人员可使用带摄像头的移动设备读取车辆结构和救援信息。

八、高压蓄电池诊断与专用工具

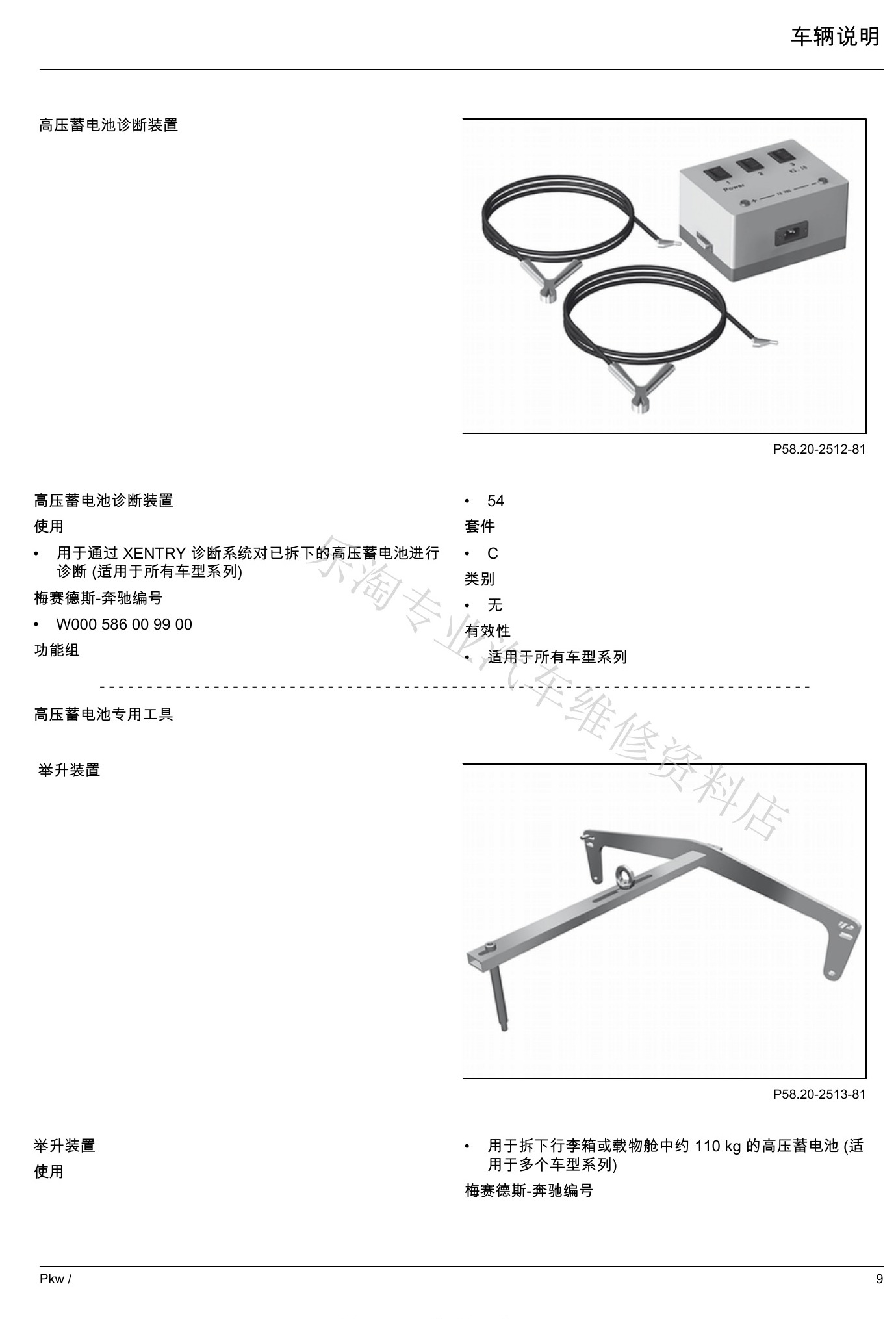

• W000 586 00 99 00：通过XENTRY对已拆下的高压蓄电池进行诊断。

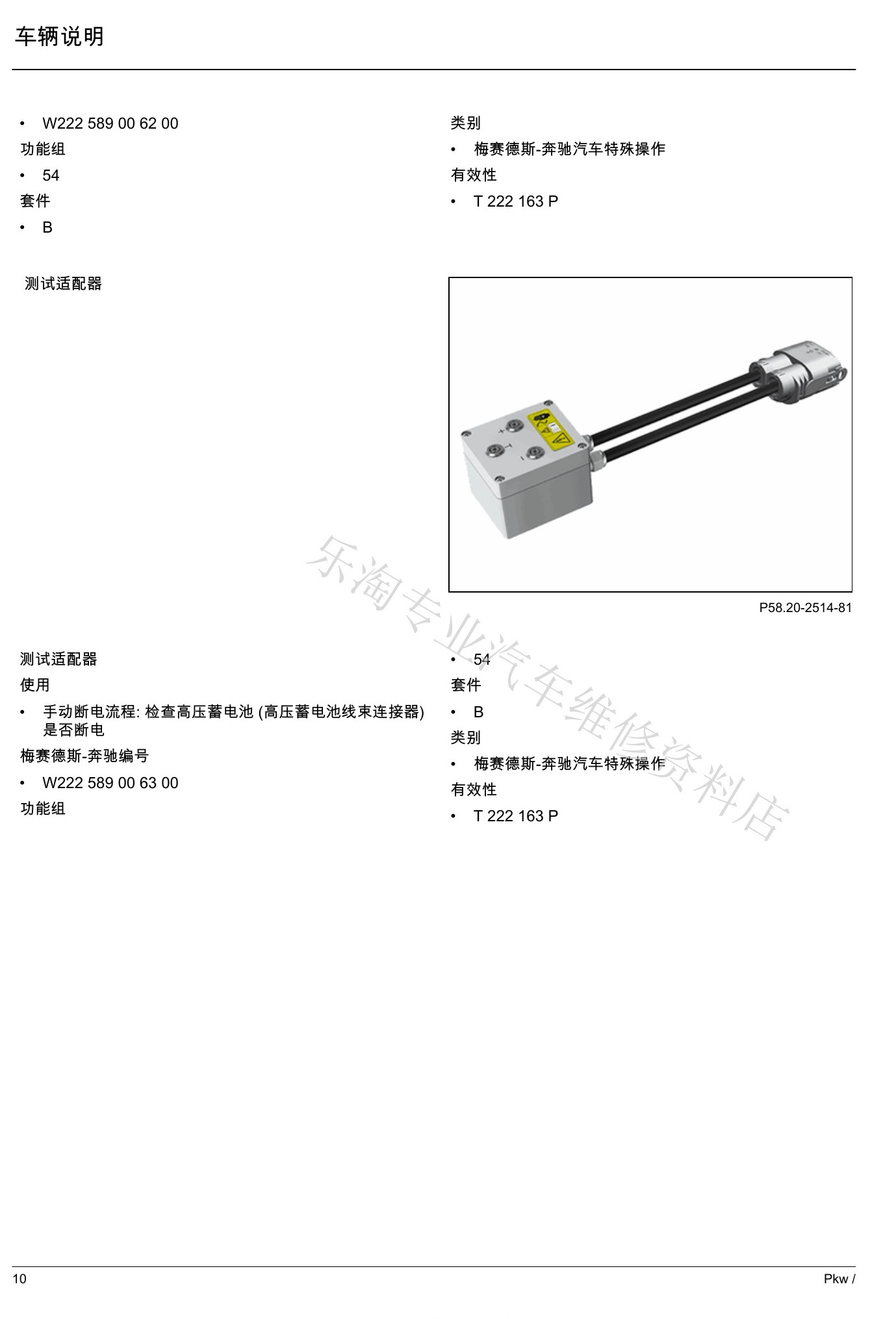

• W222 589 00 62 00：举升约110 kg的行李箱或载物舱高压蓄电池。
• W222 589 00 63 00：手动断电流程中检查高压蓄电池线束连接器是否断电。

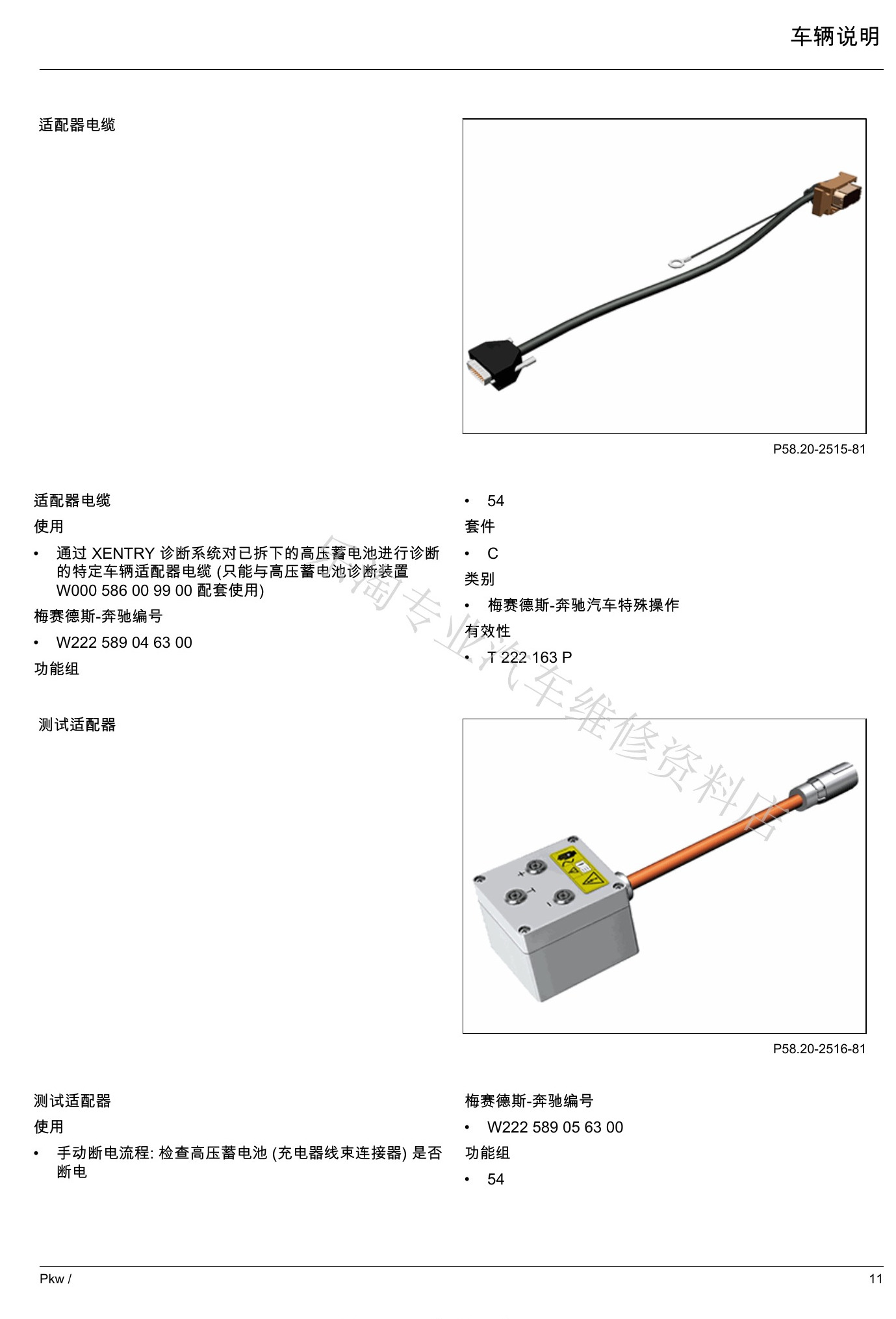

• W222 589 04 63 00：配合高压蓄电池诊断装置使用的车辆专用适配器电缆。
• W222 589 05 63 00：检查充电器线束连接器是否断电。

维修时应把车辆型号、数据卡、XENTRY流程、人员资质、断电记录和专用工具同时纳入作业准备。本文整理的是资料中列出的系统差异与安全边界，不能替代具体车辆的高压维修授权流程。
