2024+ 特斯拉 Model 3 清洗软管更换：4个车身卡子与前摄像头支路

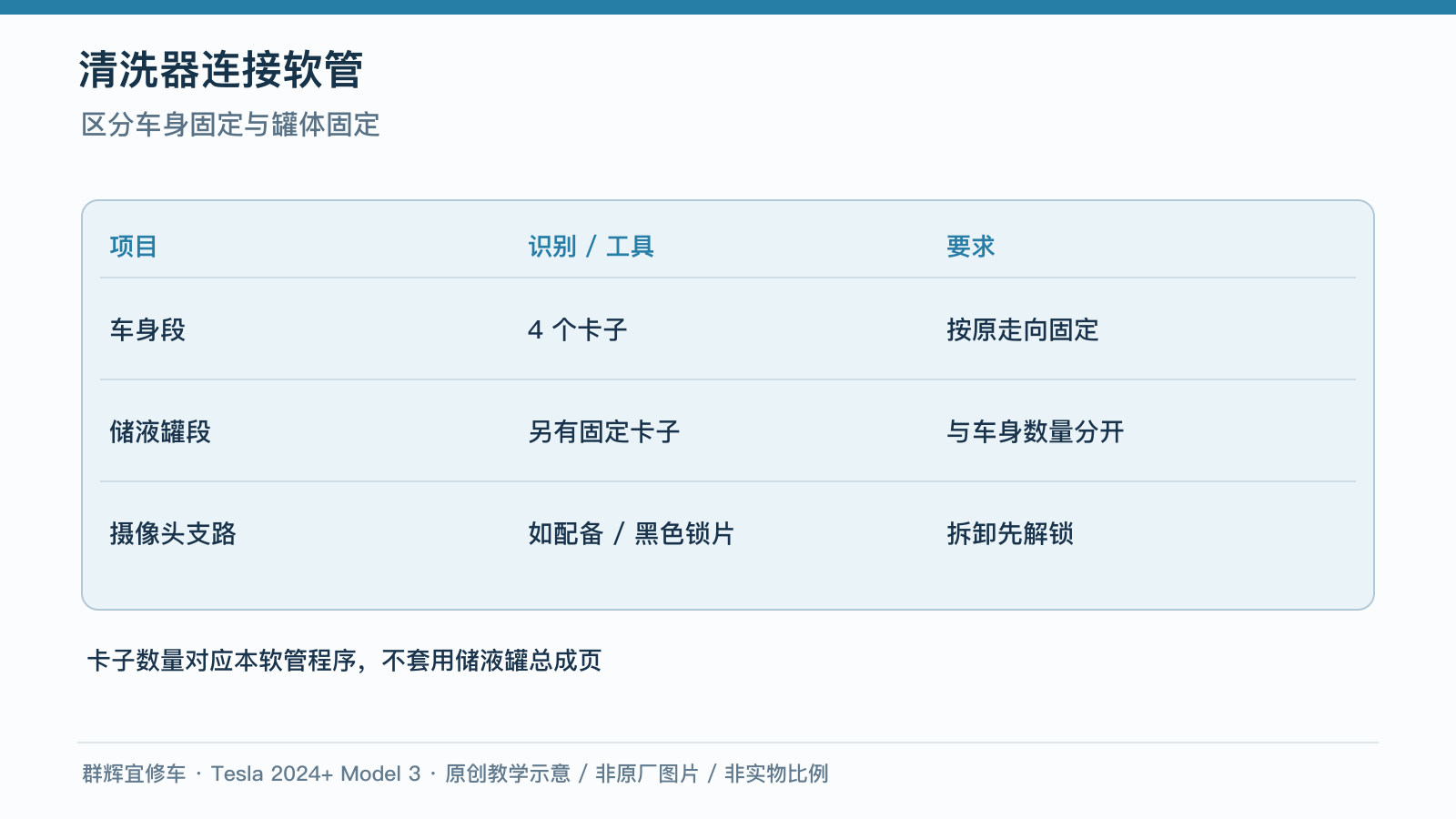

这条清洗器连接软管既有车身固定卡子，也有储液罐固定点和泵端接头；配备前摄像头清洗支路的车辆还多一处带黑色锁片的快接头。不能只记“4个卡子”就直接拉出整条软管。

适用：2024+ Model 3，按VIN及实车配置核对。原厂2026-04-22更新说明补充了排液、重新加注以及前摄像头支路的断开和连接步骤。本文用于维修培训，前置拆装按完整关联程序进行，不凭插图推定隐藏连接或紧固参数。

一、取得访问空间，先抽出清洗液

按前备箱总成拆装程序拆下储物单元，包含必要的后部挡板、新风槽及检修板连接器等关联操作。按该程序保护卡子、导片和定位销，复装紧固要求也以该程序为准。

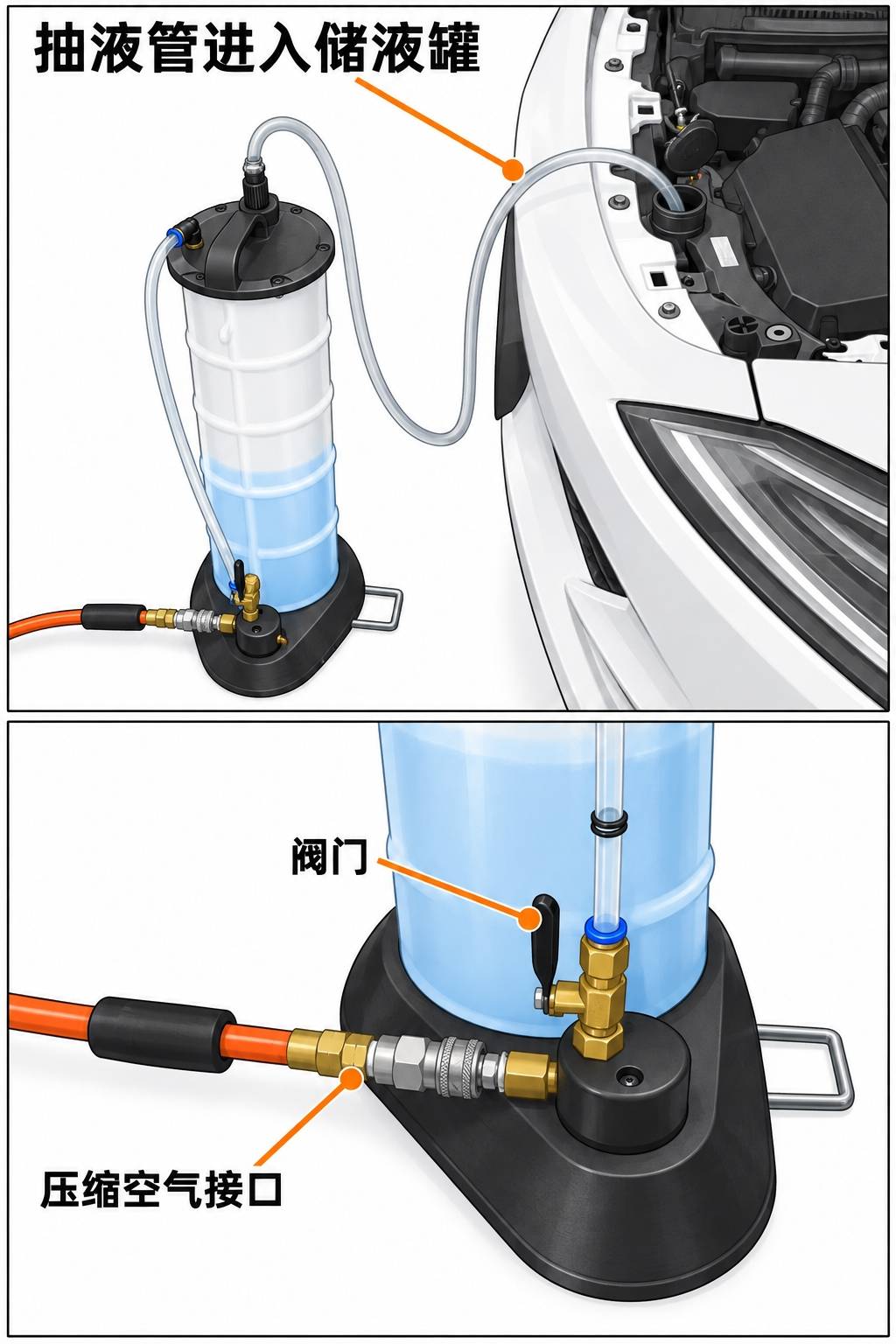

打开清洗液储液罐盖，把排液设备放在车辆前部附近。连接排液器的压缩空气接口并打开阀门，用抽液管尽量抽出储液罐内的清洗液。随后断开压缩空气、关闭阀门并移走设备。下图分别展示抽液管布置和设备气源接口；压缩空气不是直接打进车辆的塑料储液罐。

二、可选摄像头支路：先解锁，再分离

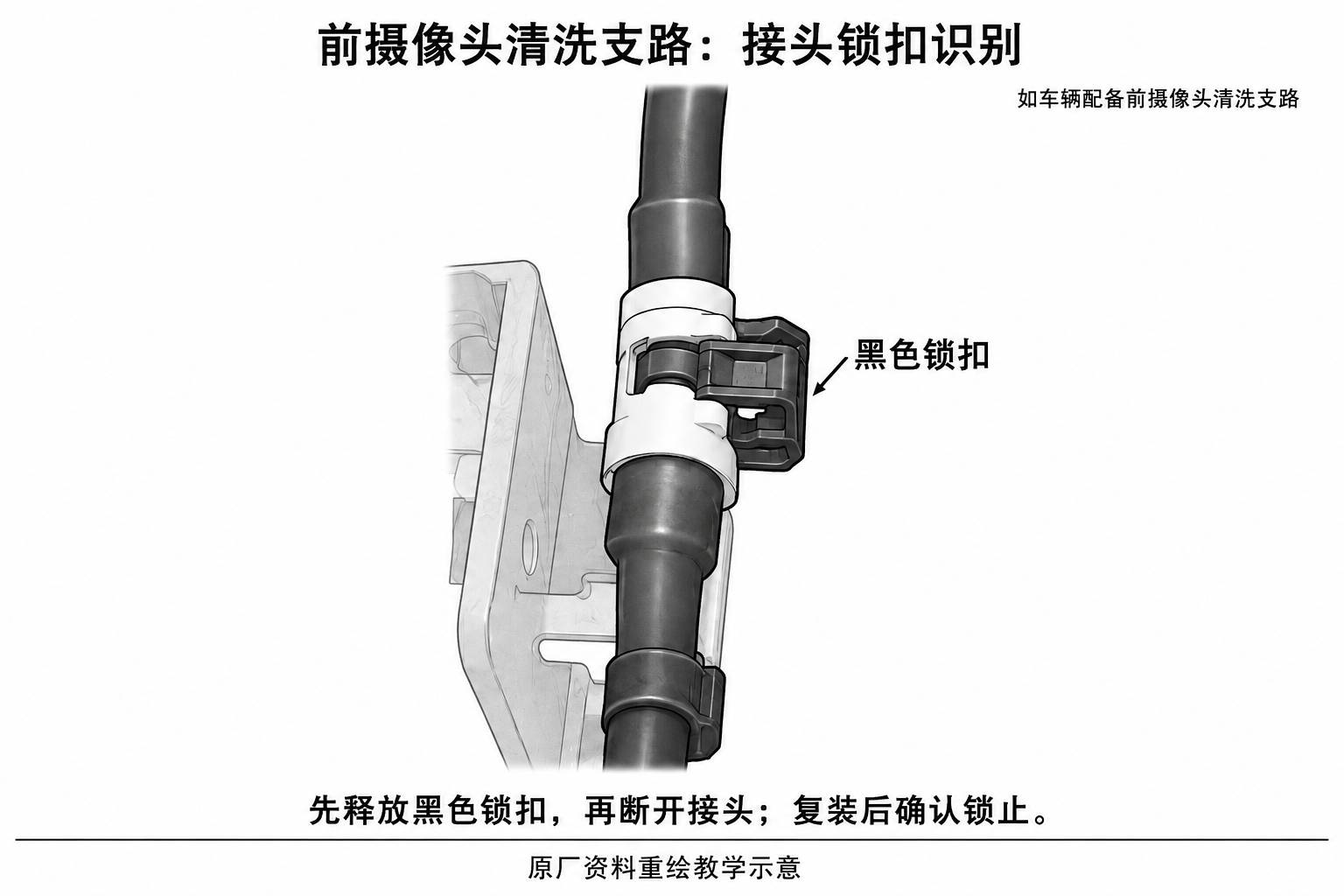

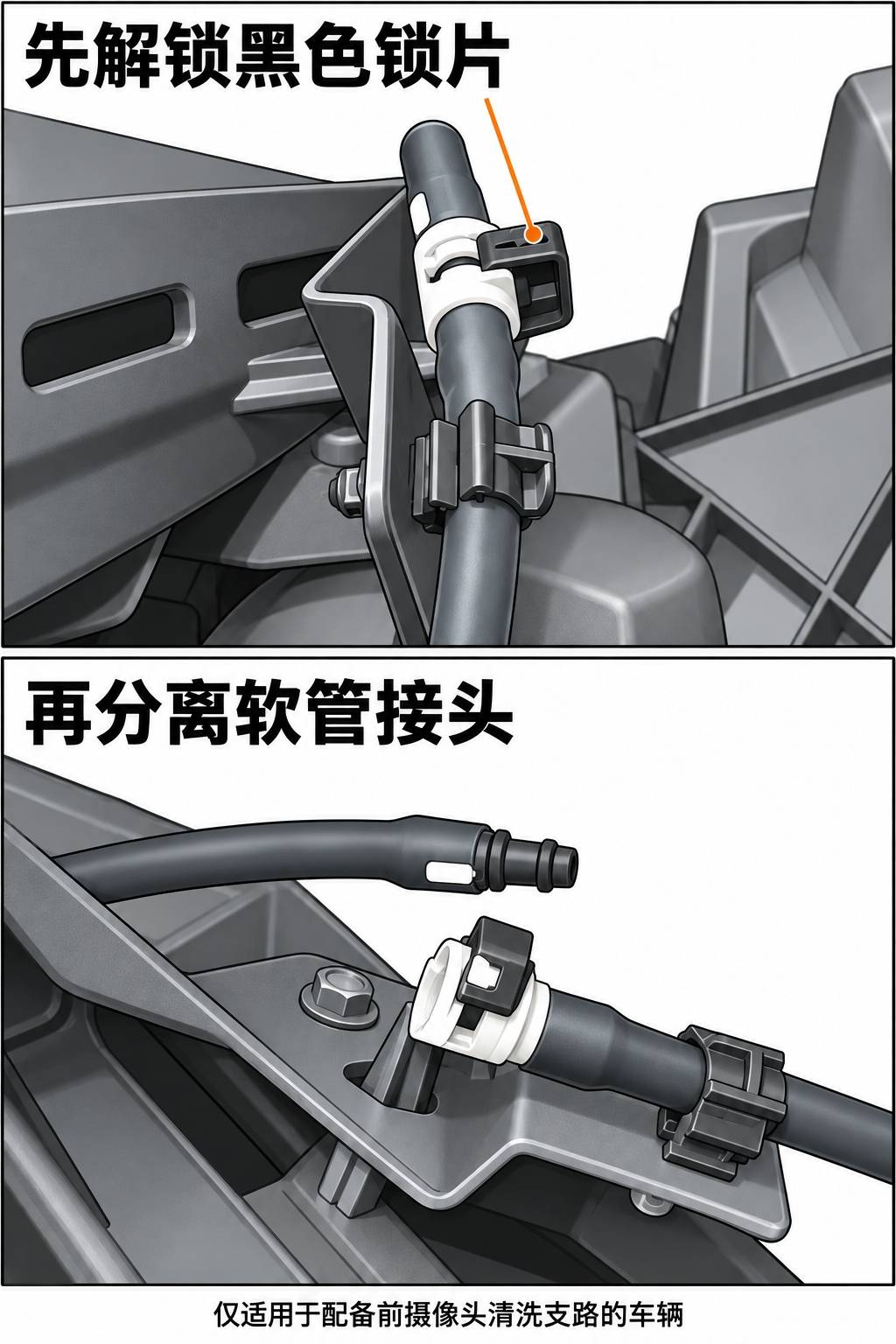

仅在车辆配有前摄像头清洗支路时执行本步骤。先解锁黑色锁片，再断开支路软管。上图定位锁片，下图展示接头已分离的形态；不要用拉软管代替解锁，也不要把定位引线当作锁片的运动方向。

三、分开处理泵端与储液罐固定点

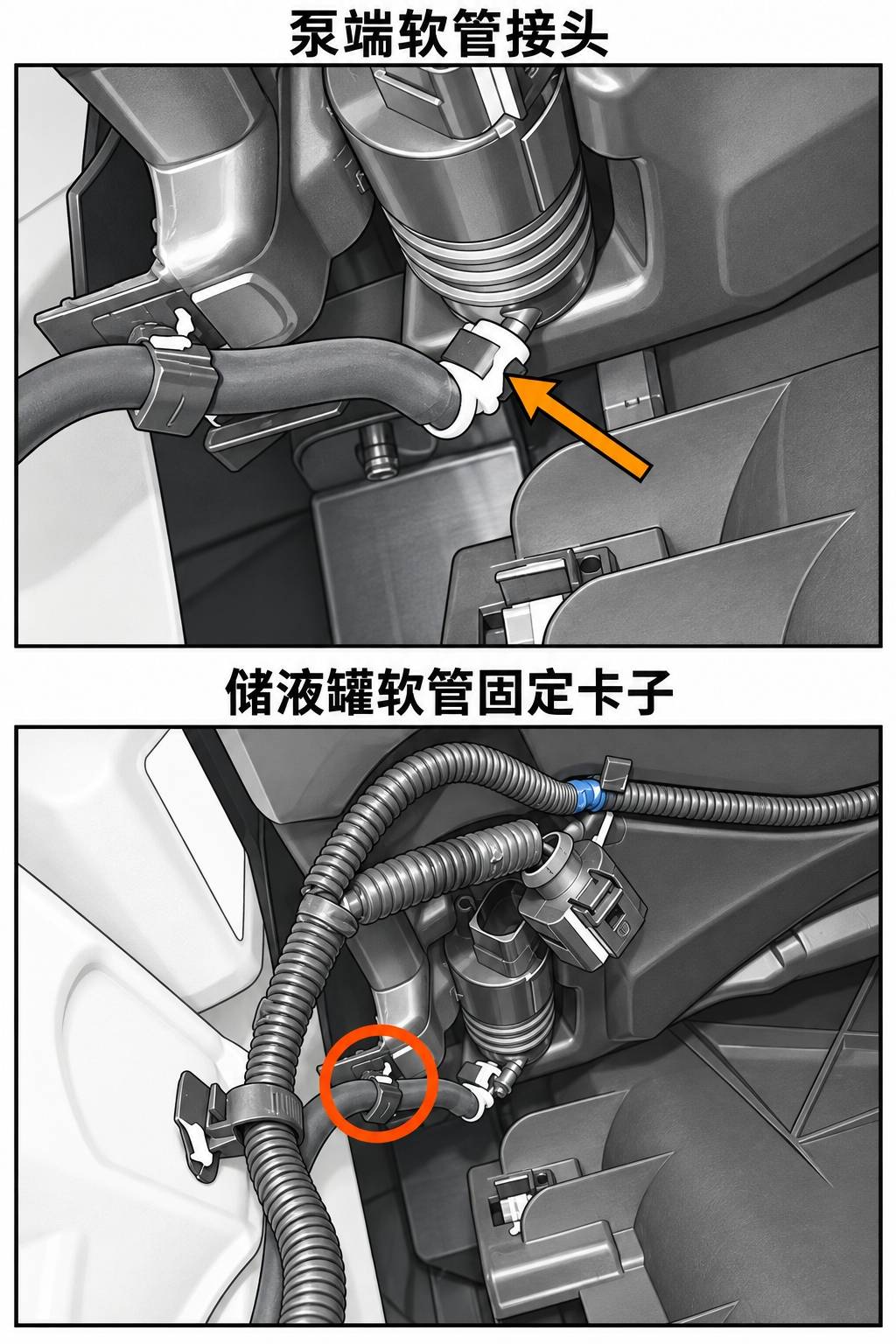

从清洗器泵上断开软管，随后释放软管在储液罐上的固定卡子。两处用途不同：上图是泵端软管接头，下图圈出的是罐体上的软管支承卡子。黄色或橙色标记用于定位，不表示加力方向。分离时准备承接残液并避免损坏接口。

四、沿车身释放4个卡子

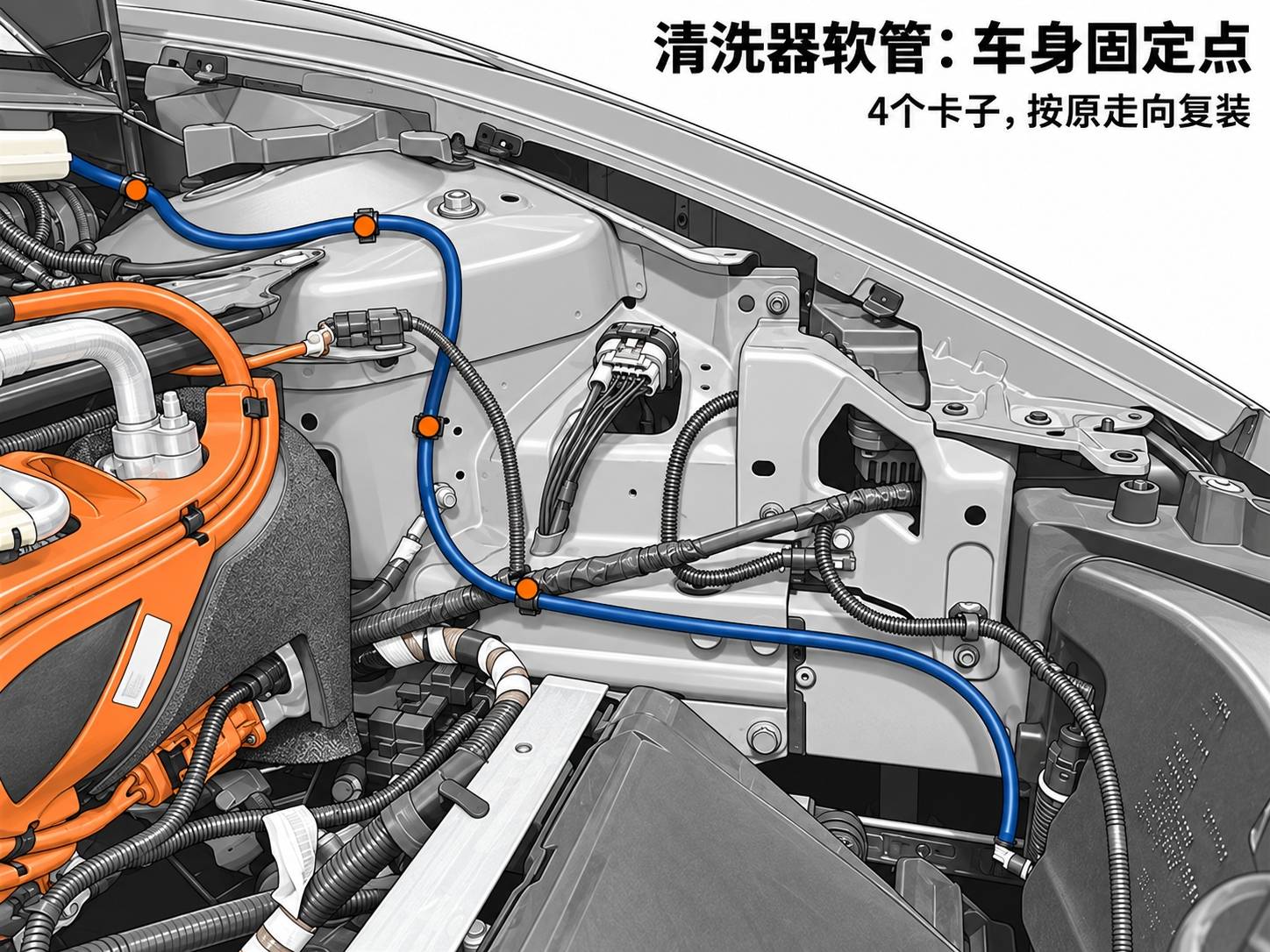

释放将这条软管固定在车身上的4个卡子，然后取下软管。图中蓝色为清洗软管走向，4个橙色圆点对应本步骤的车身固定位置；储液罐上的卡子和接头不包含在这4个之内。周边波纹线束、橙色高压线路不是本次要拆的清洗软管，不可混拆。

五、按原走向复装并核对锁止

1. 把软管放到正确位置，紧固车身上的4个卡子，确认没有折扁、绷紧或与周边部件干涉。
2. 恢复储液罐上的软管固定卡子，再把软管连接到清洗泵。
3. 如有前摄像头支路，按原厂接头步骤处理黑色锁片并连接软管。原厂安装条目写为接合锁片后连接软管；应结合实车锁片结构确认，不擅自改变为硬拔或强压。最终确认接头已可靠连接和锁止。
4. 按关联程序装回前备箱储物单元及访问部件，不遗漏检修板连接器。
5. 加注清洗液，盖好罐盖，验证挡风玻璃雨刮器和清洗器运转。

六、完工检查建议

除原厂规定的运转验证外，建议检查各接口渗漏、软管走向及支路干涉；如配备前摄像头清洗支路，按适用功能检查方法确认其供液。发现异常返回检查接头、卡子及实际出液，不以泵声代替功能验收。本页未给出软管接头扭矩或测试压力，不自行补充数值。

原厂资料与配图说明

主要来源：挡风玻璃清洗器储液罐和清洗器泵—连接软管总成（拆卸和更换）及前备箱关联程序。本次全文和配图复核2026-09-12，主页面标注2026-08-09。

四张配图依据原厂照片重绘，按排液、支路接头、泵端与罐体固定、车身走向分别展开，并非特斯拉原始图片。定位标记不是力或动作参数，不用于推定未画出的结构、尺寸或电气针脚；施工以适用原厂程序和实车为准。
