2024+ 特斯拉 Model 3 中控台后端模块拆装：六颗复用螺钉与1 N·m新接地螺栓

2024+ Model 3中控台后端模块拆装的关键是访问空间、接地恢复和导向锁片定位。六颗模块固定螺钉允许重复使用，接地线束固定螺栓却必须换新；即使两者安装扭矩同为1 N·m，也不能把更换规则混用。本文讲总成拆卸与安装，显示屏从总成上分离另有独立程序。

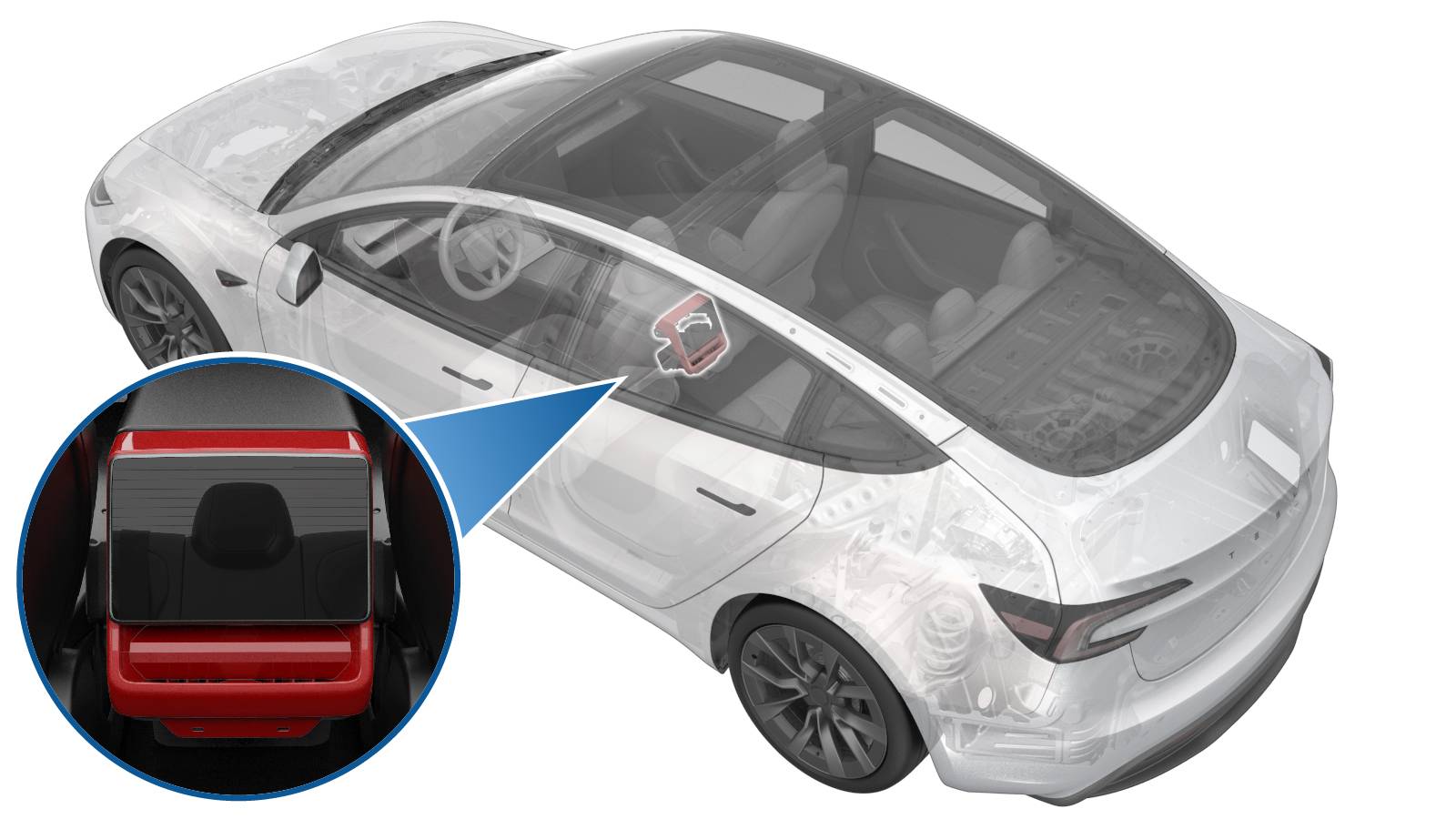

适用总成与紧固件分组

本文依据“模块 - 后端 - 中控台（卡扣固定手机支架）（拆卸和安装）”，英文Module - Rear End - Center Console。适用于Model 3 2024+相应中控台后端总成，需先核对实车手机支架及中控台配置。中英文资料均更新于2026年8月9日，校正代码1519010131、FRT 0.42。

原厂规定六颗模块固定螺钉使用T20套筒、安装各1 N·m并允许复用；接地线束固定螺栓使用T20套筒、安装1 N·m，但拆下后弃用，安装新件1096312-00-A。显示屏固定件不属于本文这两组。

相邻面板与充气袋让位

先按关联程序拆下中控台后端面板，再处理左右后侧面板。后端面板程序要求先释放上部卡子、再处理下部锁片，恢复时也先上后下。主程序引用左后侧面板资料说明左右侧访问，应结合实车侧别核对定位，不能把左侧座椅操作文字直接当成右侧指令。

抬起扶手，部分释放左侧长条装饰件，放置充气袋取得后显示器紧固件的访问空间；右侧也按主程序处理。每侧这里涉及四个卡子、一个定位锁片、一个导向锁片。2026年7月20日的程序更新把整条拆下改成部分释放，不应为取得通道而扩大拆卸范围。

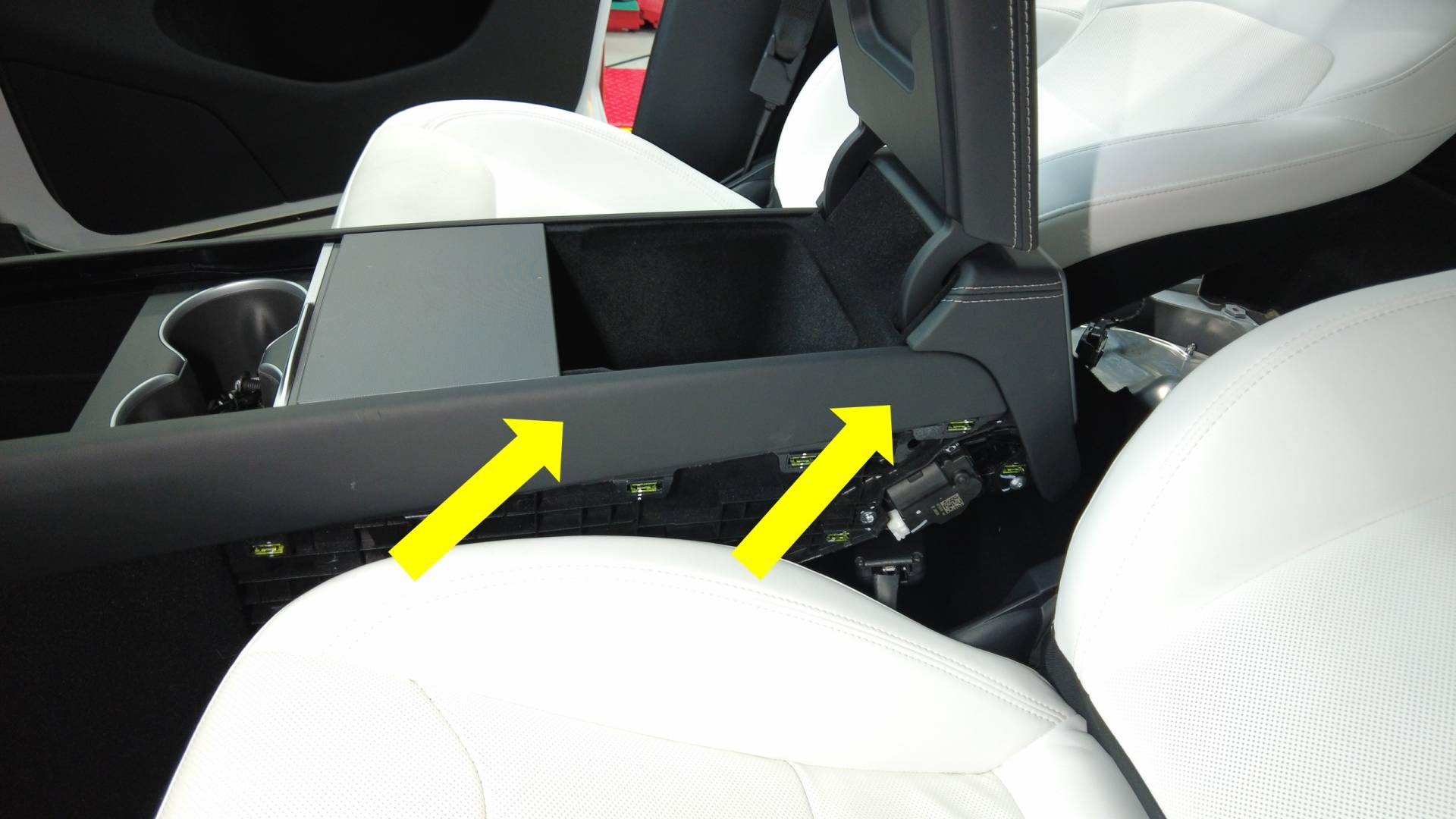

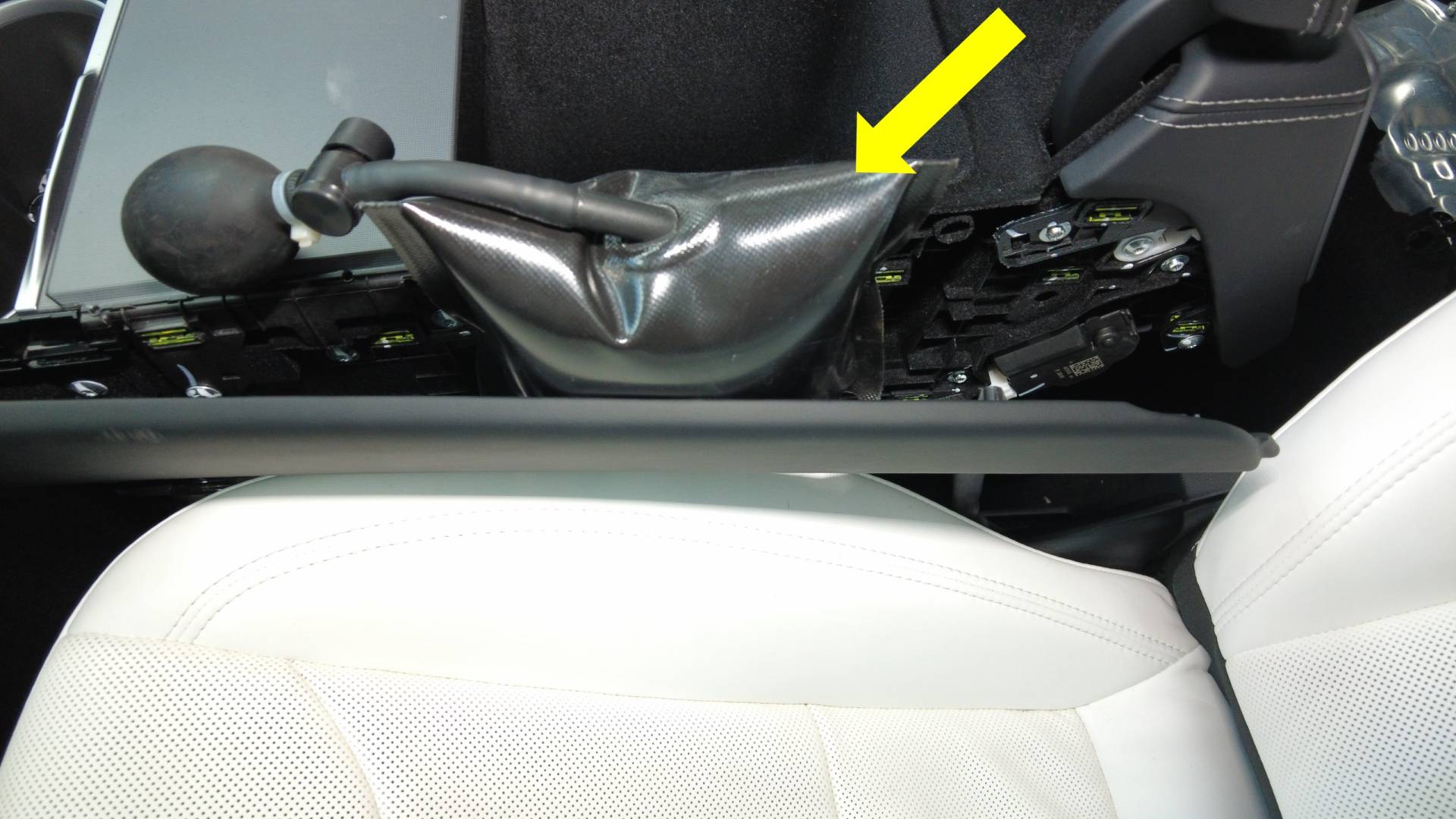

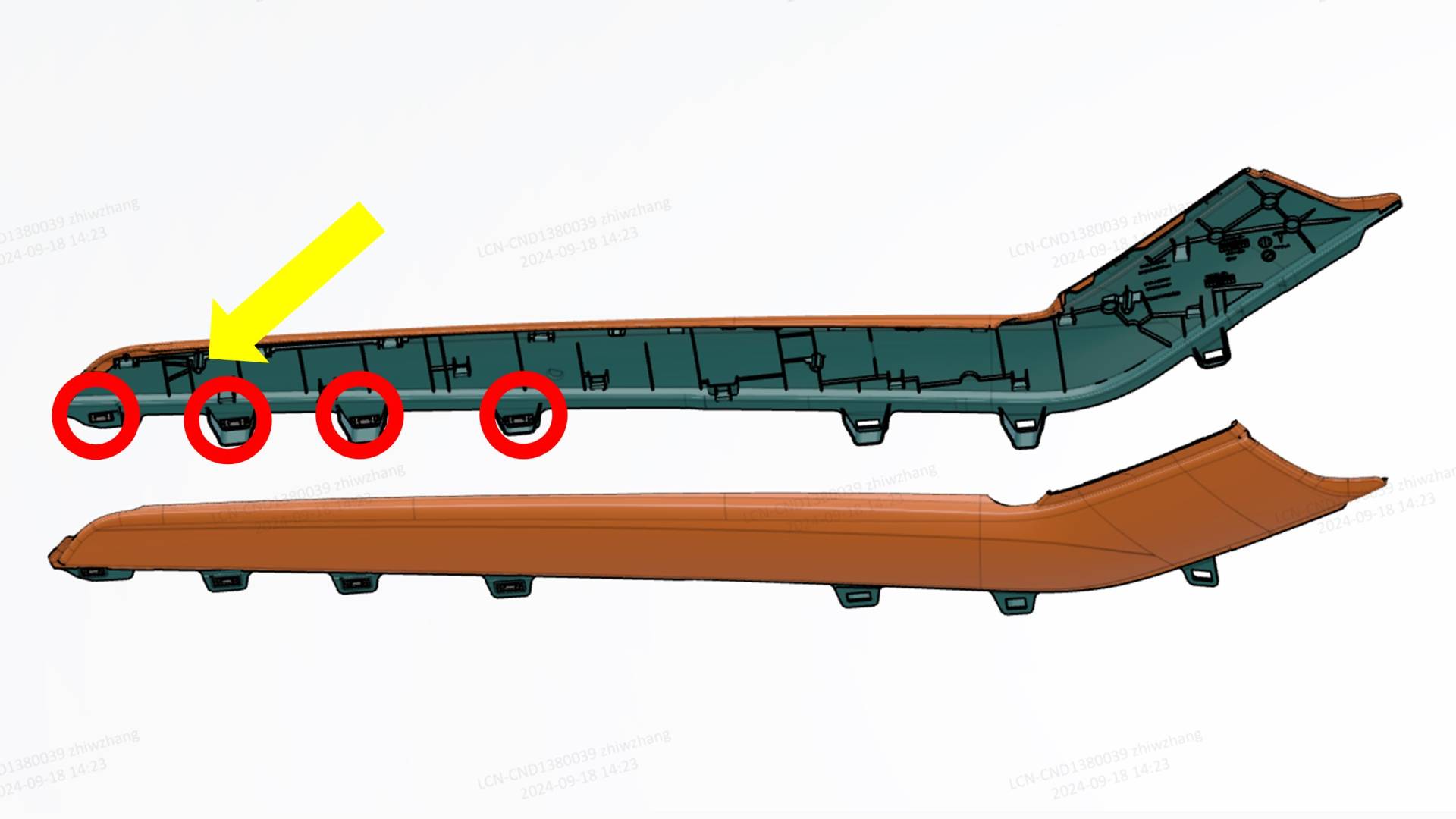

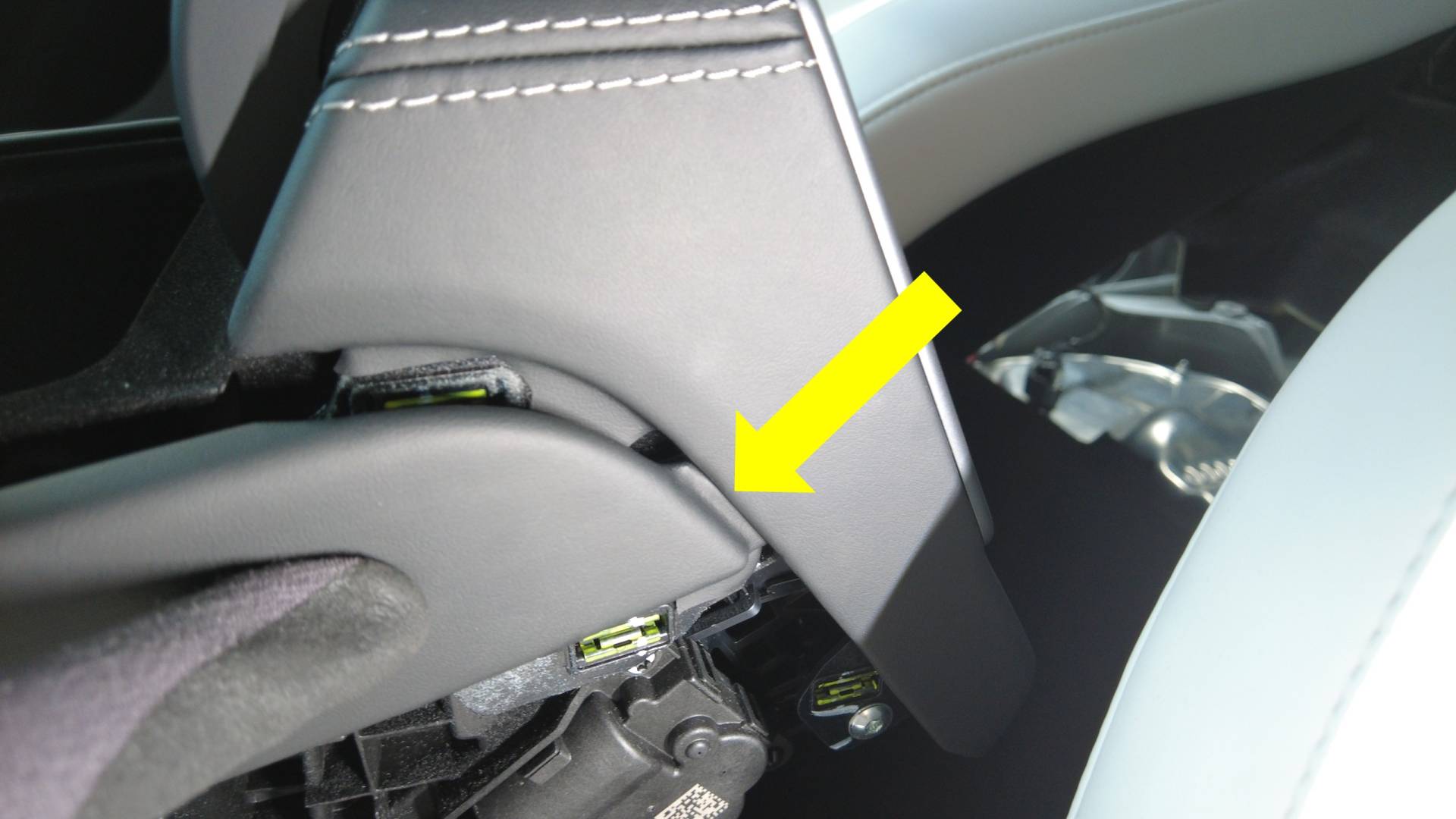

黄色箭头及红圈用于识别局部释放和卡接位置，充气袋图展示让位后的状态。对照图示控制装饰件位移，避免把导向锁片当成可任意弯折的卡子。

低压隔离后释放固定与连接

主程序明确要求断开低压电池电源，再拆卸模块六颗螺钉。低压关联程序包含充电线缆、空调关闭、车窗至少一分钟未移动、断电顺序及放电等待要求，应完整执行当前VIN适用版本；不能只断开一个插头就视为隔离完成。

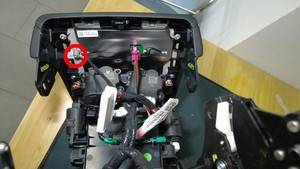

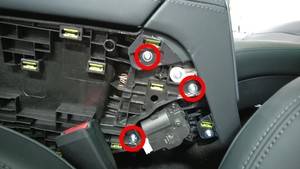

图为左侧固定件，原厂注明右侧类似；两侧共六颗螺钉，数量不能只按单侧照片计数。补充视频展示台架上固定件和连接器的操作，作业顺序及总成边界以文字要求为准。

松开两个定位点，断开两个后端模块电气连接器，再拆下并弃用接地线束螺栓，取出总成。连接器和接地线束仍受约束时，不继续拉远或悬挂总成。

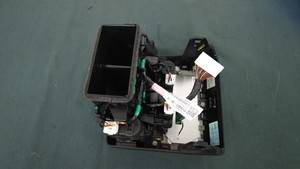

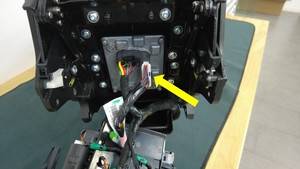

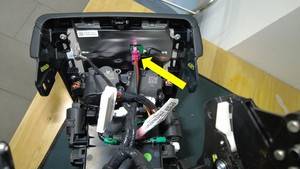

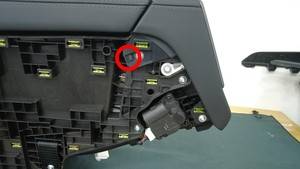

定位点、两个连接器及接地紧固点应分开识别。取出后的总成参考图用于核对构成，不能据此推定还需拆开显示屏或通风部件。

先恢复接地，再落位总成

用新的1096312-00-A螺栓连接接地线束，紧固至1 N·m。接回两个电气连接器，接合两个定位点，再安装六颗模块固定螺钉，各1 N·m。不能因电气接头已经插回，就遗漏接地螺栓更换和紧固记录。

移走左侧充气袋，恢复左侧装饰件的四个卡子、定位锁片和导向锁片，确认导向锁片正确安装；右侧按同样的主程序要求恢复。

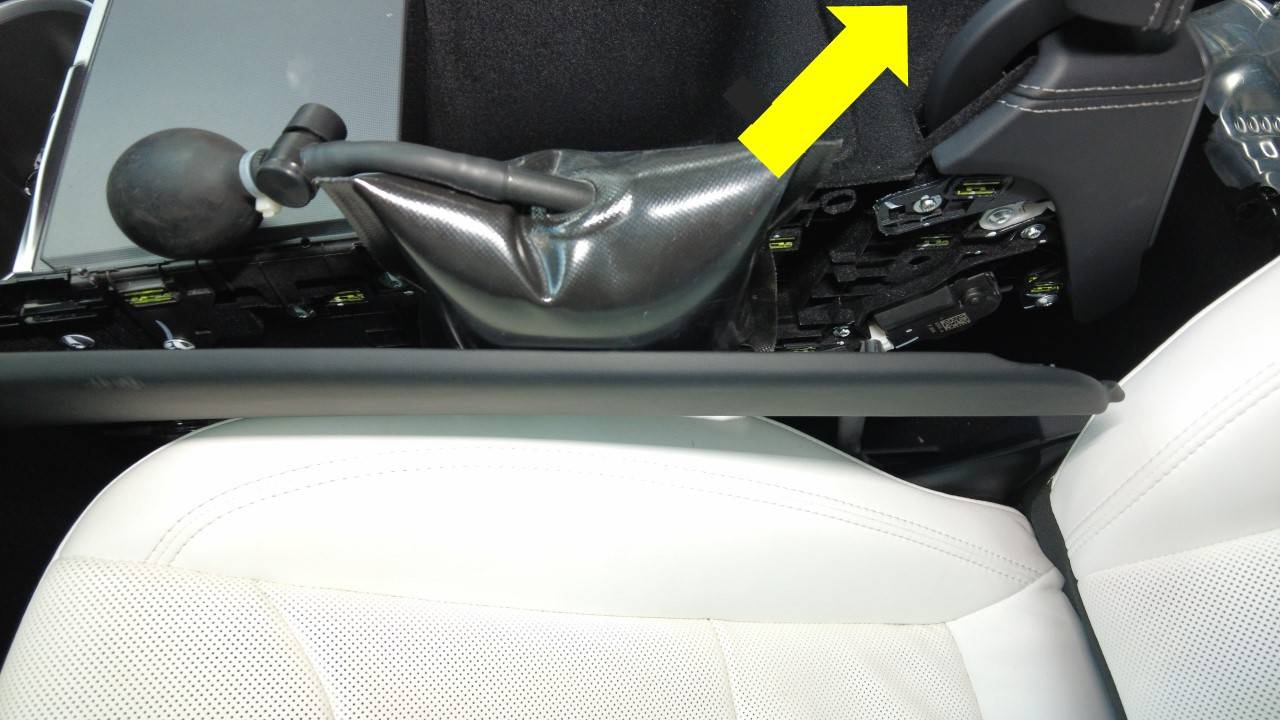

这些图用于对照让位区域和复装落位位置。移走充气袋后再核对卡接，避免让支撑物留在总成内部，或用按压力掩盖导向锁片错位。

恢复电源与后显示器连接测试

放下扶手，按独立低压程序恢复电源，再安装左右后侧面板和后端面板。低压恢复程序要求先连接紧急响应回路，再连接低压电池连接器；该顺序不能倒置。完成相邻件复装后连接Toolbox笔记本电脑，进入Actions搜索PING-BASH_DISPLAY，在Poppyseed Display Test Arg选择rear，timeout设为20，运行并等待结束，再按连接和断开程序断开笔记本电脑。

本页要求的是后显示器连接测试。若只完成总成拆装，不应把显示屏更换页的全部软件流程自动混入；若同时更换显示屏，则另按显示屏程序完成其固件要求。

完工检查建议

确认接地螺栓为新件、六颗模块螺钉及接地螺栓分别达到规定扭矩，两连接器与定位点到位，两侧导向锁片正确，充气袋已移走，饰板无夹线、翘起或异常活动。记录rear连接测试结果，测试不通过时回查插接、接地和软件提示，不能以显示器暂时亮起代替验收。

原厂资料及关联程序

适用车型与位置：Model 3 2024+相应中控台后端模块总成。核对日期：2026年10月5日。

• 中文原厂程序：后端模块拆卸和安装。
• 英文原厂程序：Module - Rear End - Center Console。
• 中控台后端面板：先上部卡子后下部锁片。
• 中控台左后侧面板：定位与相邻访问。
• 低压电源断开和连接：隔离与恢复顺序。
• Toolbox连接和断开：本地连接及例行程序结束后的断开。
• 主资料编号：GUID-8EF7251D-E327-484F-881A-EE395686599C。

图片及补充视频来自主程序。相邻面板、低压电源和Toolbox分别有独立要求，本文仅概括它们与总成拆装的接口；实车结构或侧别与图示不一致时，先核对配置及对应资料。
