奔驰UHI通用电话接口加装：主机拆装、模块线束与系统测试

UHI通用电话接口把电话适配器与车辆音响、麦克风和控制系统连接。不同车型和主机的安装位置、线束和编程要求并不相同。

施工前应核对套件、电话适配器和主机兼容性，并按车辆电路图确认供电、通信和音频路径。

一、确认装备并拆卸中控覆盖

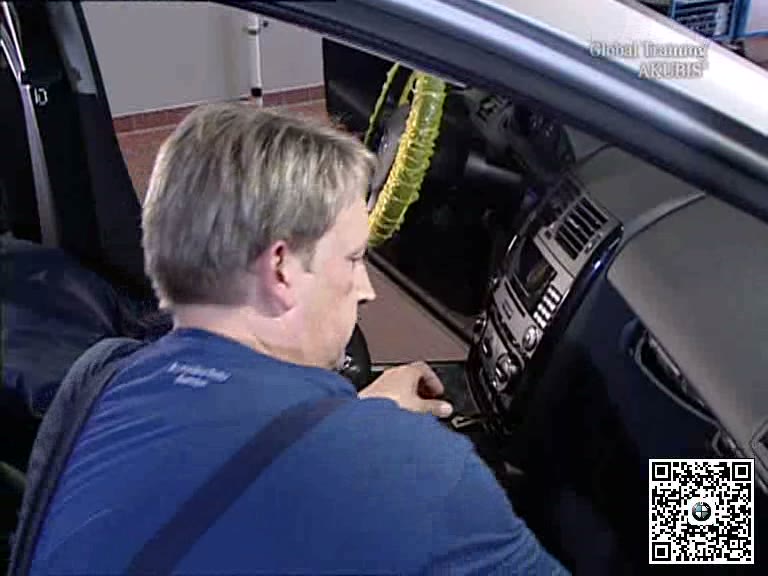

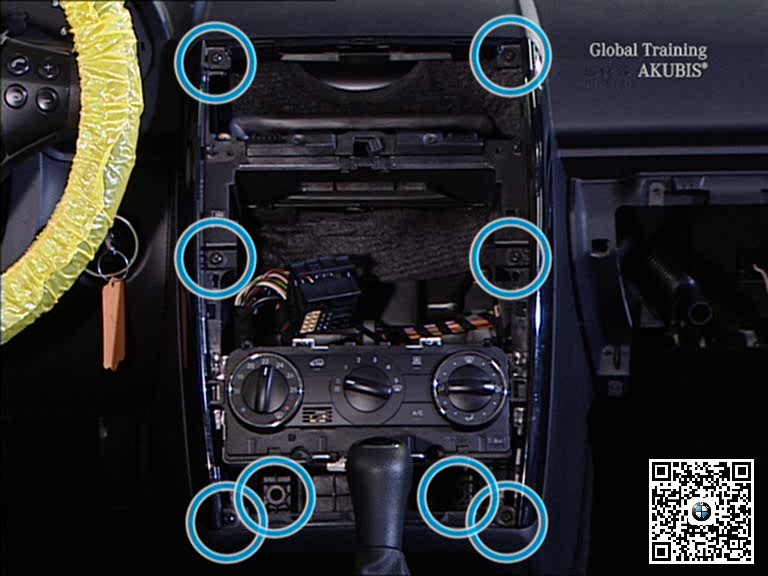

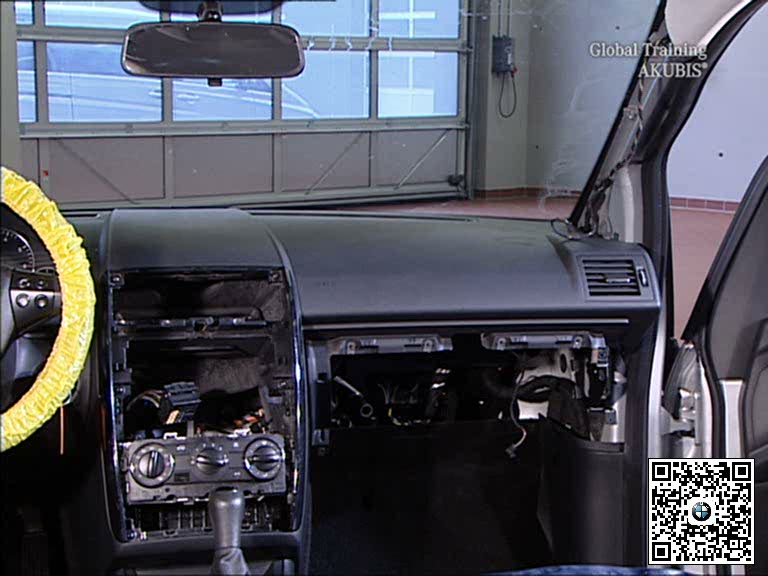

读取车辆配置，清点UHI模块、支架、线束和固定件，按规定断电。保护内饰后拆下主机、手套箱或套件要求的相关覆盖。

二、安装UHI模块和接口支架

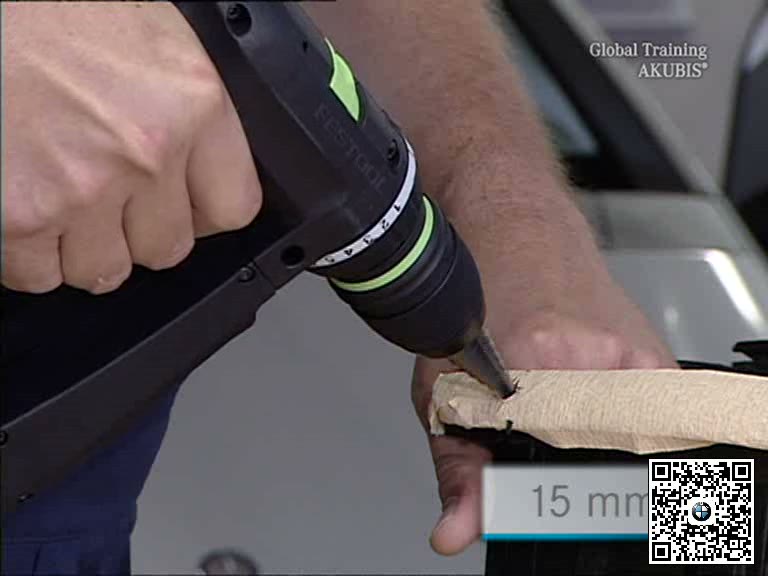

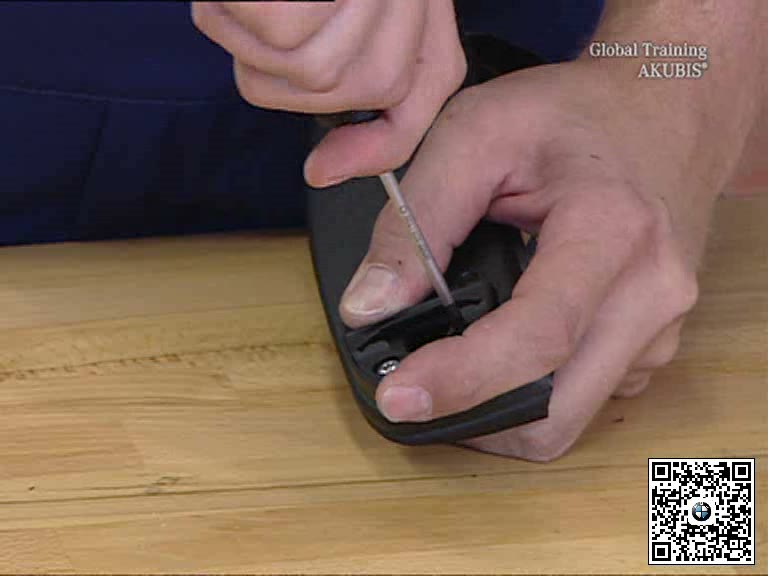

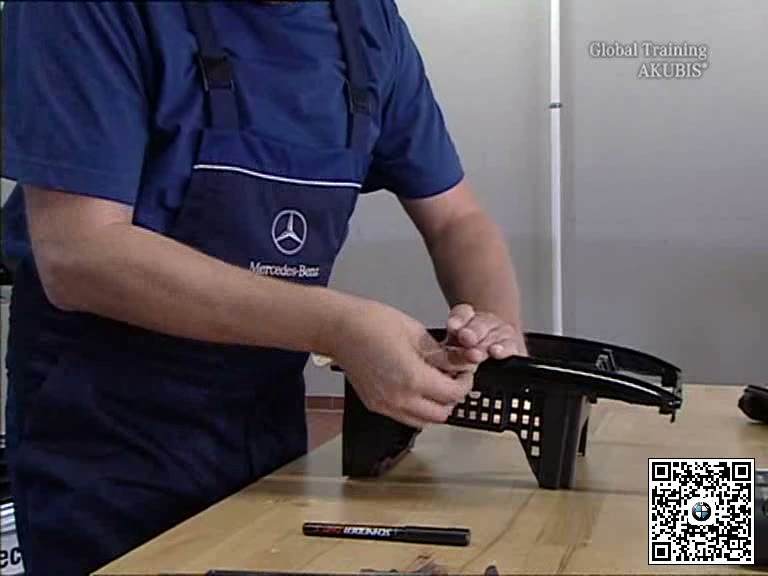

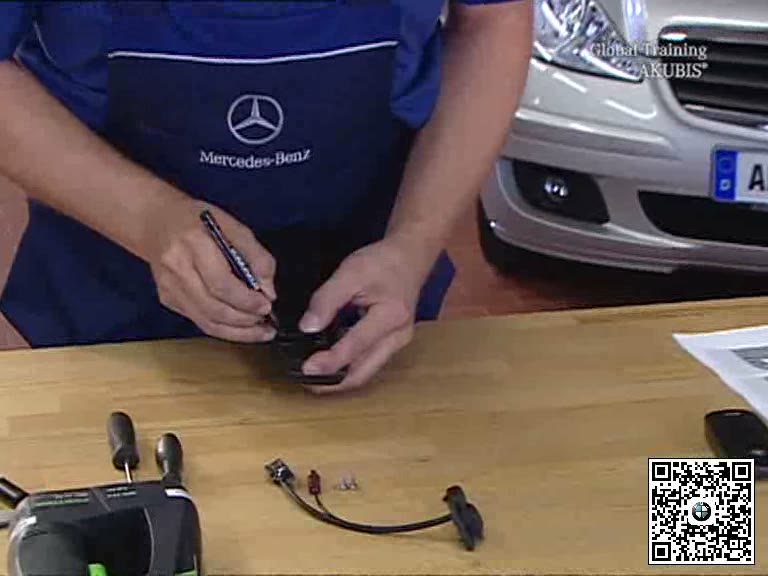

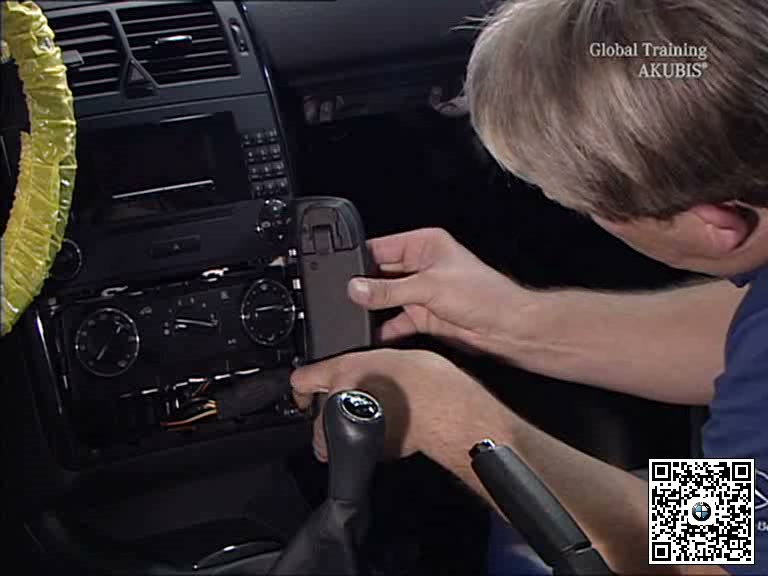

按模板及定位孔安装模块和接口支架，确保牢固、通风且不影响风道和饰板。检查电话适配器有足够插拔空间。

三、布置线束并完成主机连接

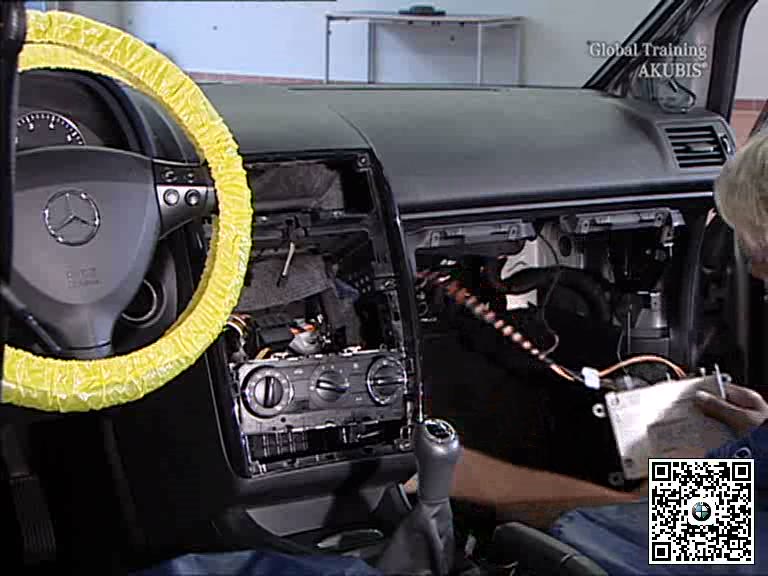

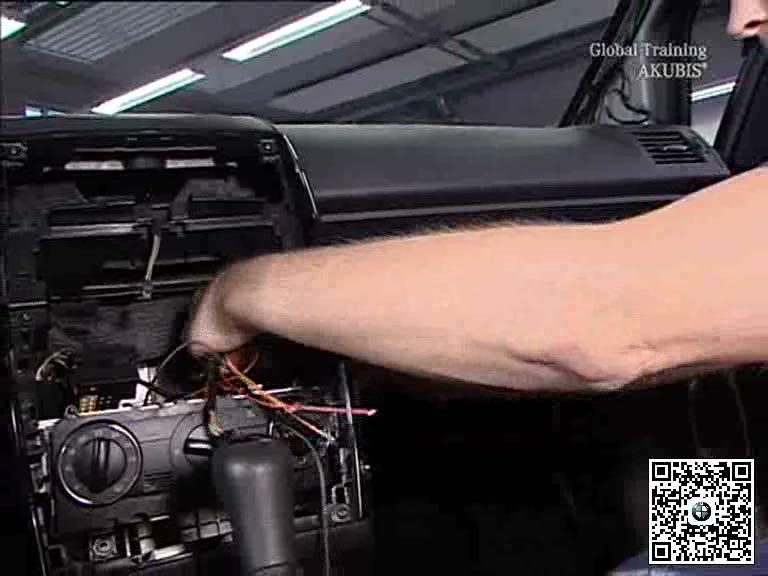

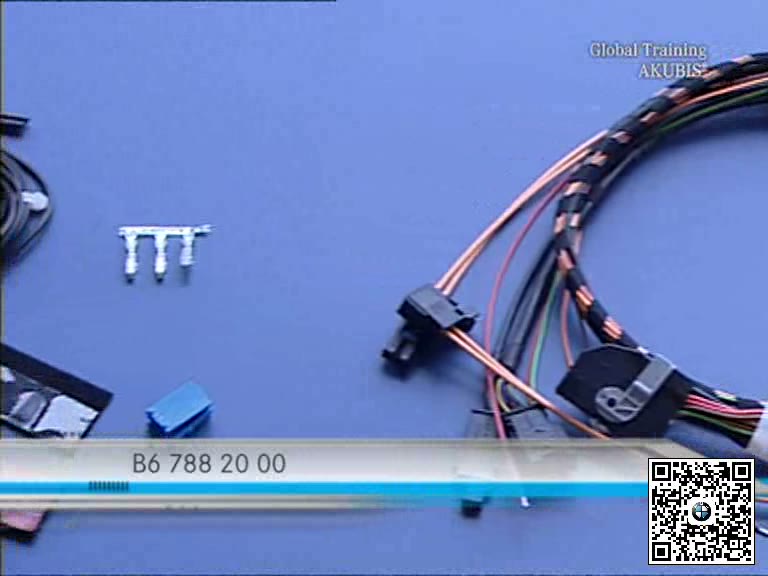

线束沿原车路径连接UHI与主机、供电和麦克风回路，按电路图完成插针并锁止插头，避免线束被仪表台骨架夹压。

四、编码并验证电话功能

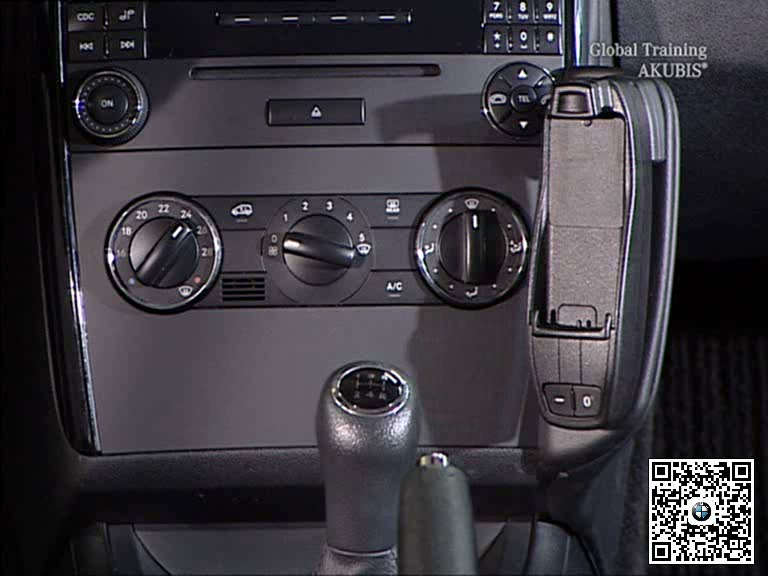

恢复电源并执行车辆配置和主机编码，安装适配电话后检查识别、通话、音频静音、麦克风、充电及方向盘控制。

五、完工检查要点

• UHI套件、适配器和主机兼容。
• 模块及接口支架固定可靠。
• 供电、通信、音频和麦克风线路正确。
• 编码后全部电话功能正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
