奔驰R172 MAGIC SKY CONTROL车顶：工作原理与维修安全

MAGIC SKY CONTROL通过夹层中的电致变色结构改变车顶透光状态。系统工作时使用专用电气控制，维修中不能把它当作普通玻璃天窗处理。

接触车顶供电线路或拆卸相关部件前，必须执行规定的关闭、断电和等待步骤，并确认系统已处于安全状态。

一、理解透明与遮光状态切换

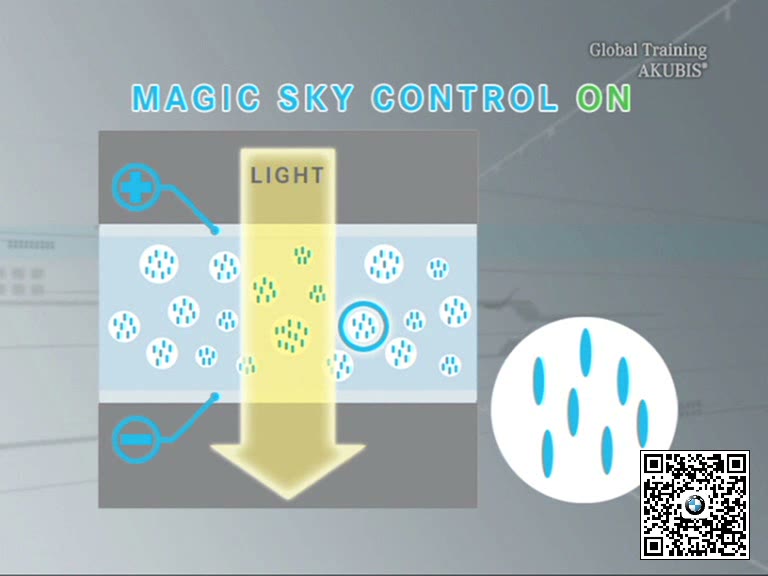

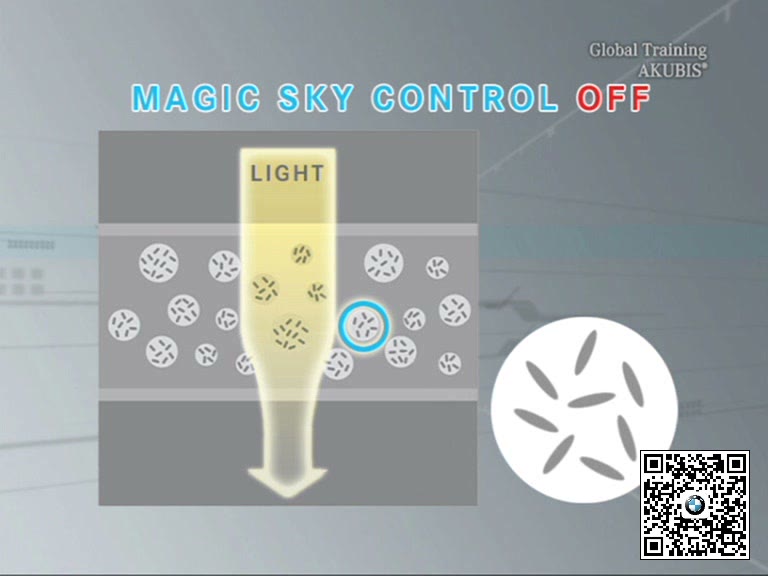

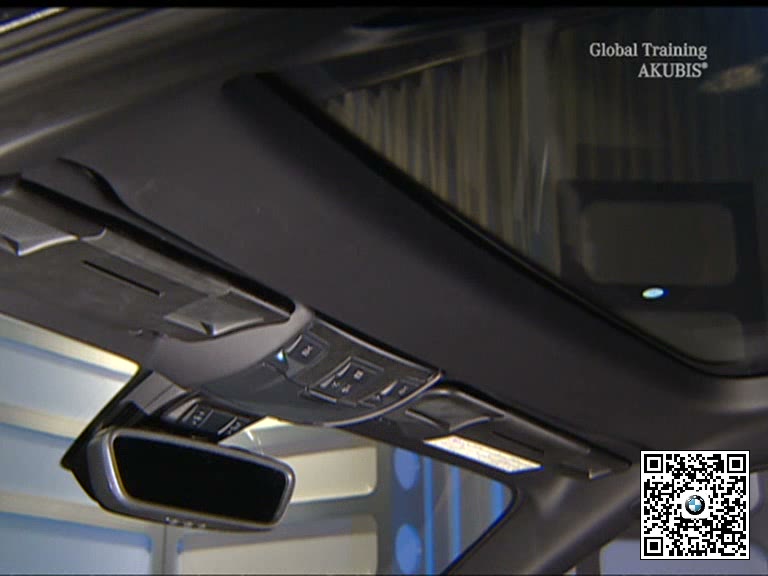

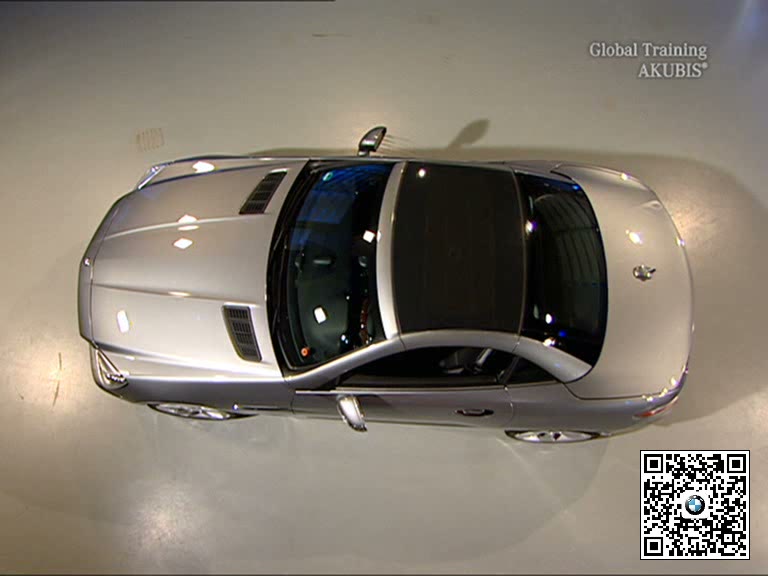

按下车顶控制开关后，玻璃夹层中的粒子排列发生变化，使车顶在较透明与深色状态之间切换。观察切换均匀性并确认开关响应。

二、识别系统电气特性和部件位置

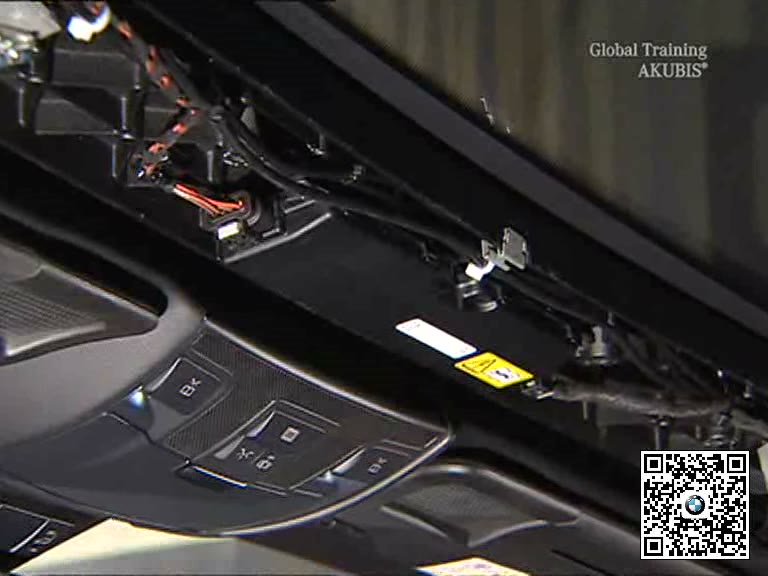

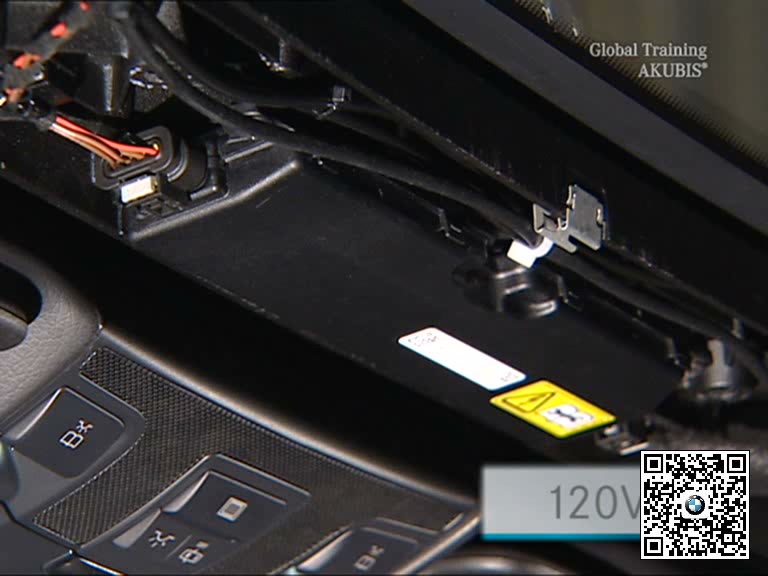

确认控制单元、连接器和车顶线路位置，了解系统所用电压与普通车载12V回路不同。不得用试灯或随意跨接方式检测。

三、维修前执行断电与等待程序

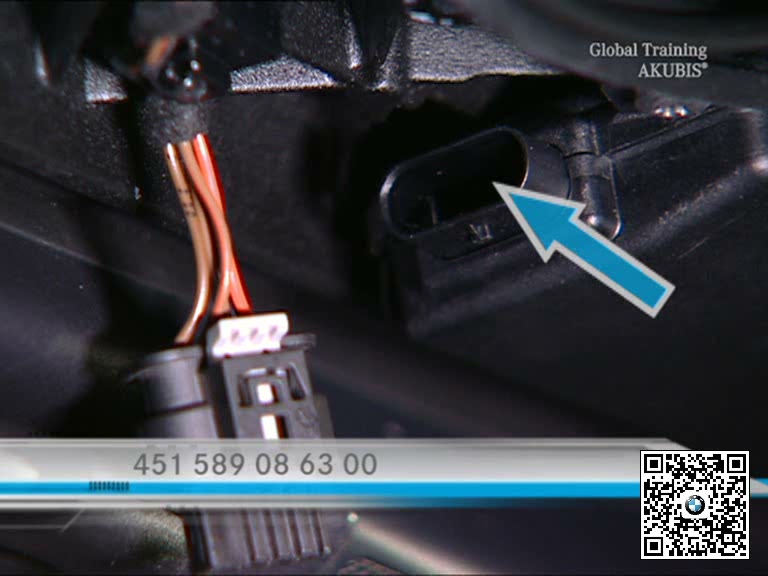

关闭系统和点火开关，按维修文件断开规定电源并等待储能释放。使用适用检测设备确认安全后，才可触碰或分离相关插头。

四、保护玻璃线路并完成功能复查

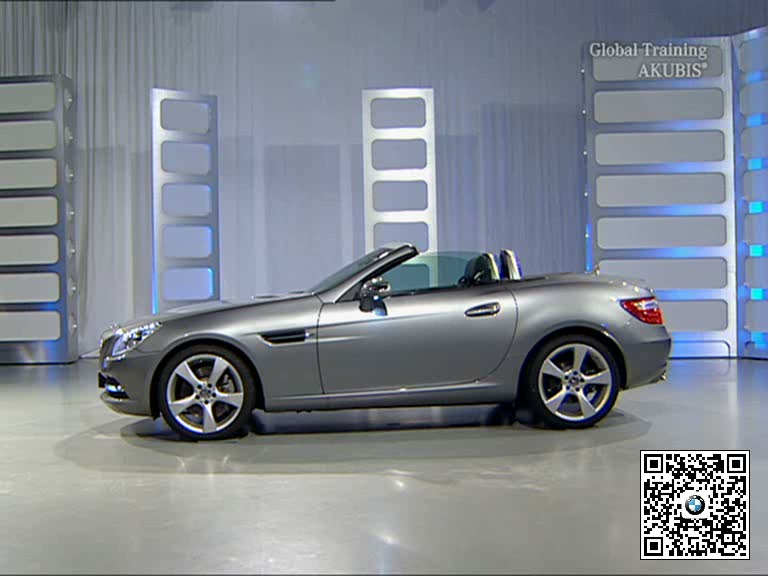

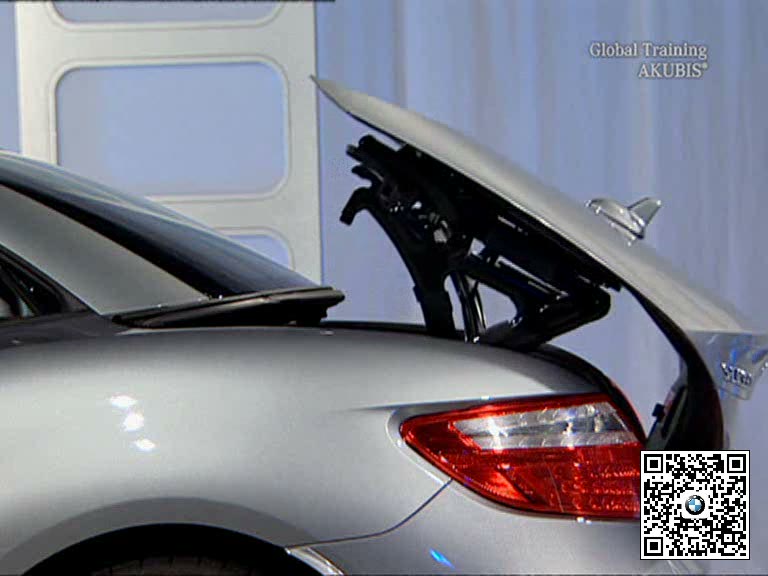

拆装顶篷内饰时避免拉扯橙色或专用标识线路，插头必须完全锁止。恢复供电后检查故障存储、车顶变色和可变车顶动作。

五、完工检查要点

• 已识别MAGIC SKY CONTROL专用线路。
• 维修前完成规定断电和等待。
• 未使用不适用的试灯或跨接检测。
• 装复后变色与车顶动作均正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
