奔驰722.9 EHS控制阀拆装清洗：位置识别、洁净操作与复测

722.9电液控制单元中的控制阀对污染和装配位置非常敏感。阀体拆开后混淆阀芯、弹簧或安装方向，可能造成新的换挡故障。

此项作业只适用于维修文件允许处理的EHS版本，并需要洁净工作区、无绒材料和对应的拆装信息。

一、确认故障并准备洁净工作区

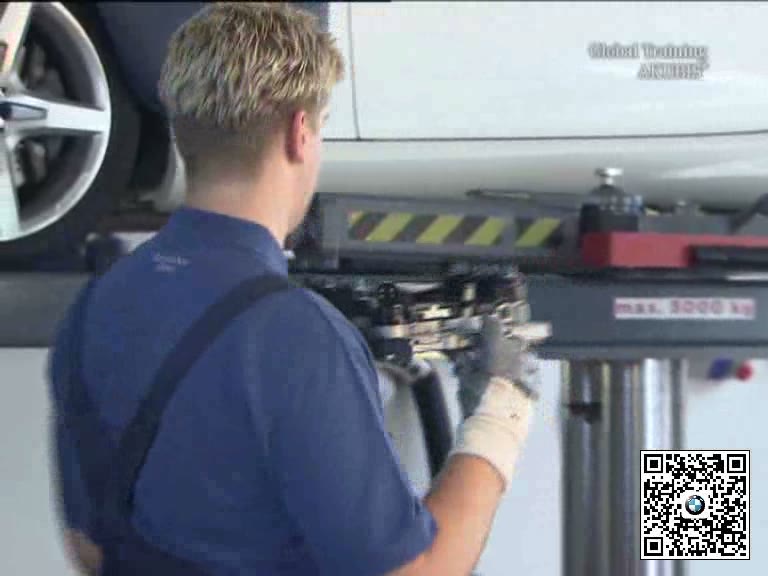

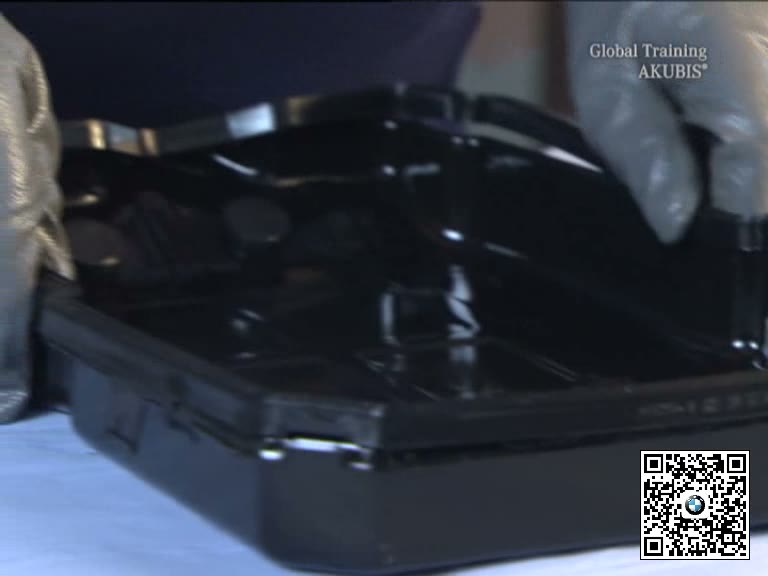

读取变速箱故障、实际值和自适应数据，排除油位及外部线路问题。拆下EHS后置于清洁工作台，准备分区托盘和无绒擦拭材料。

二、逐一记录并拆出控制阀

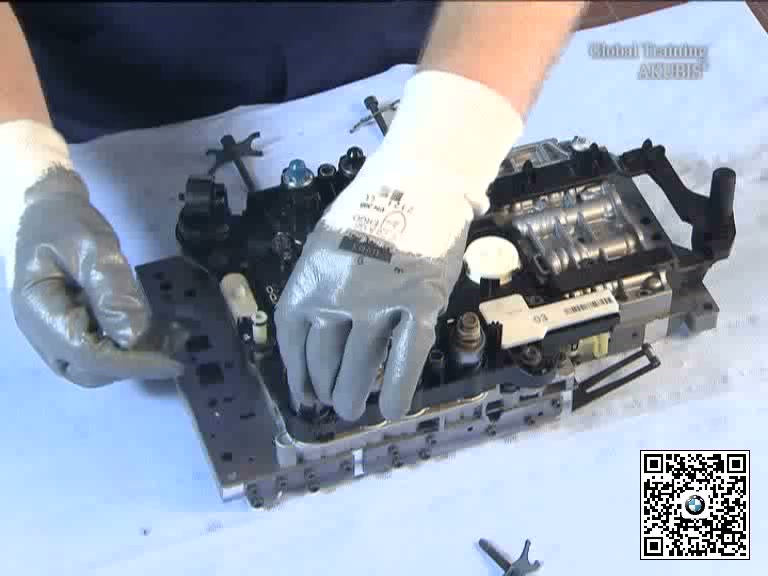

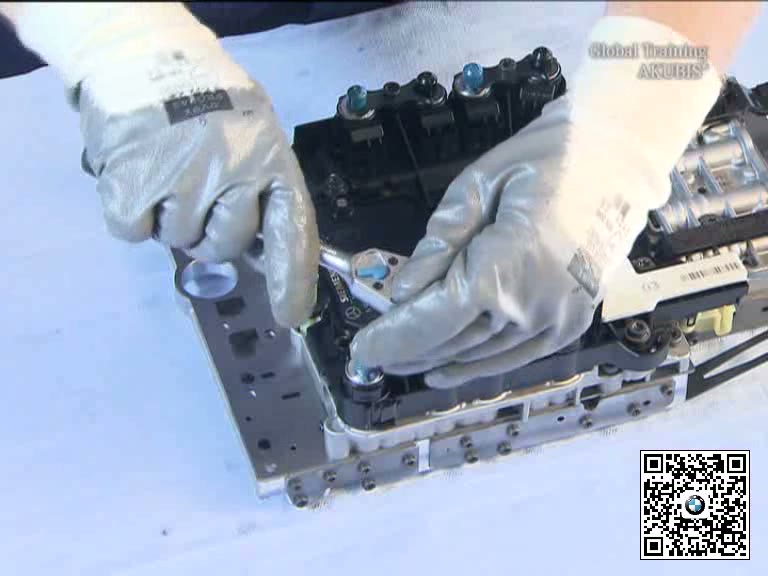

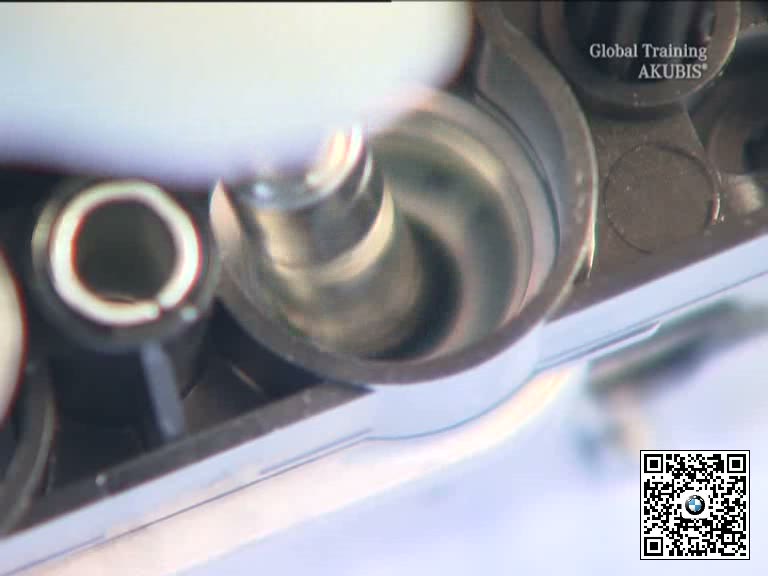

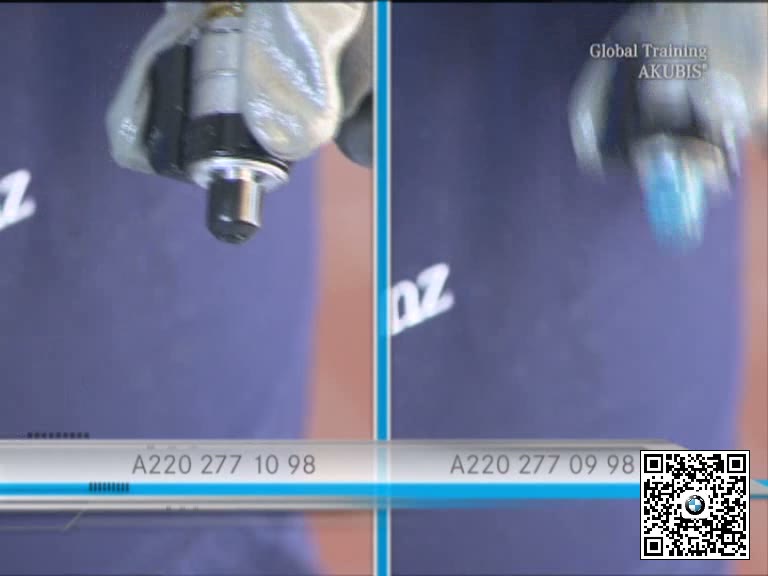

按照维修图识别各控制阀和固定件，每拆一组就记录阀芯、弹簧、垫片及安装方向，严禁把不同位置的零件混放或强行撬出。

三、清洁阀体并检查滑动状态

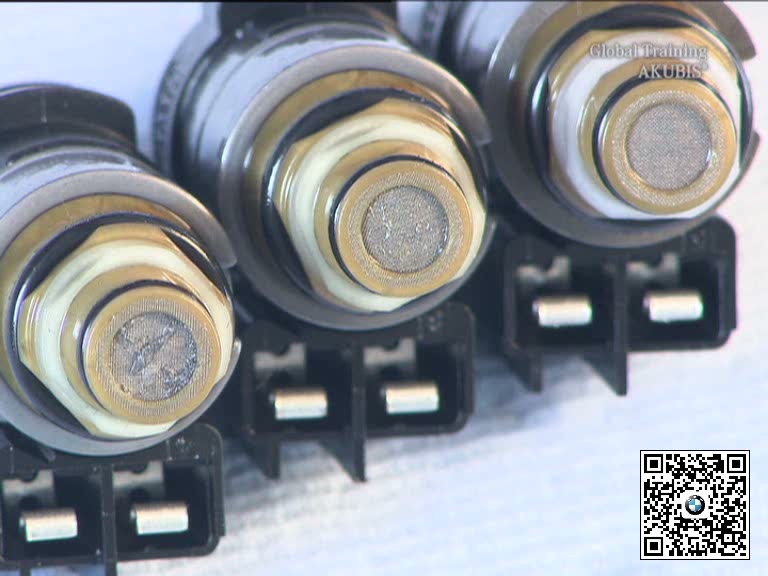

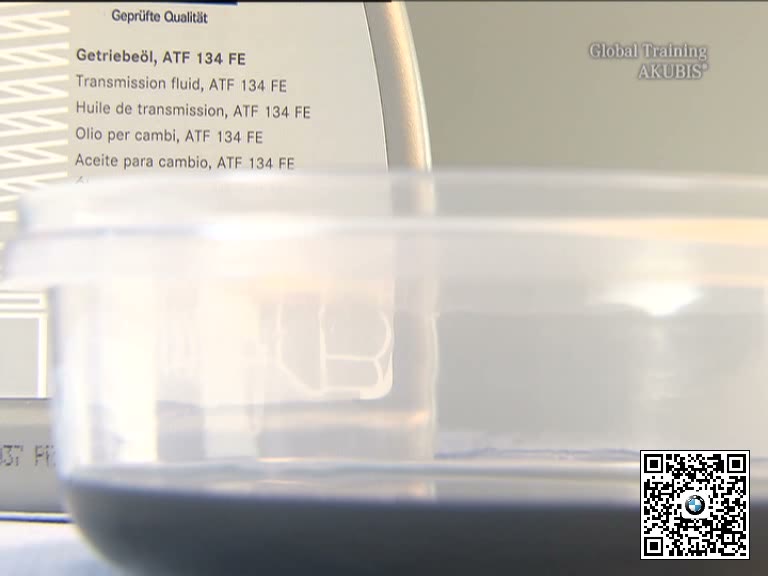

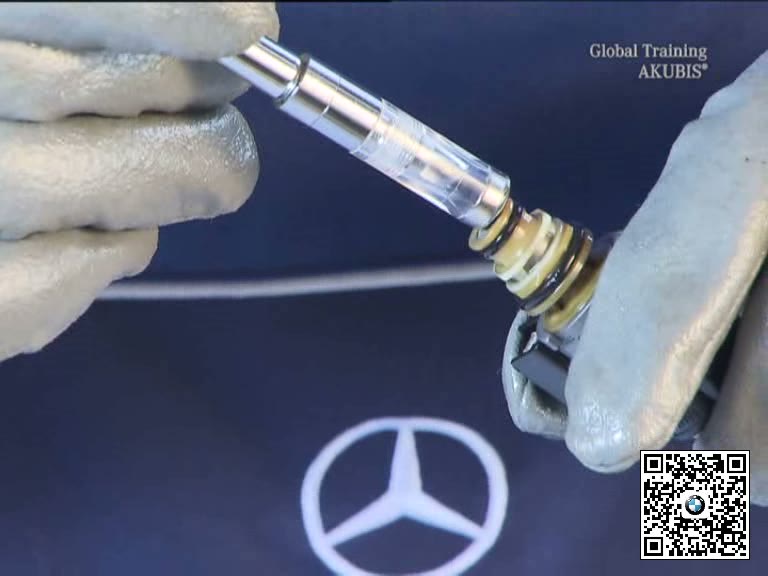

使用批准的清洁介质清洗阀芯和阀孔，不能使用掉纤维的布料或磨料。检查划伤、磨损和卡滞，损伤超限时按规定更换部件。

四、按原位装配并完成诊断复测

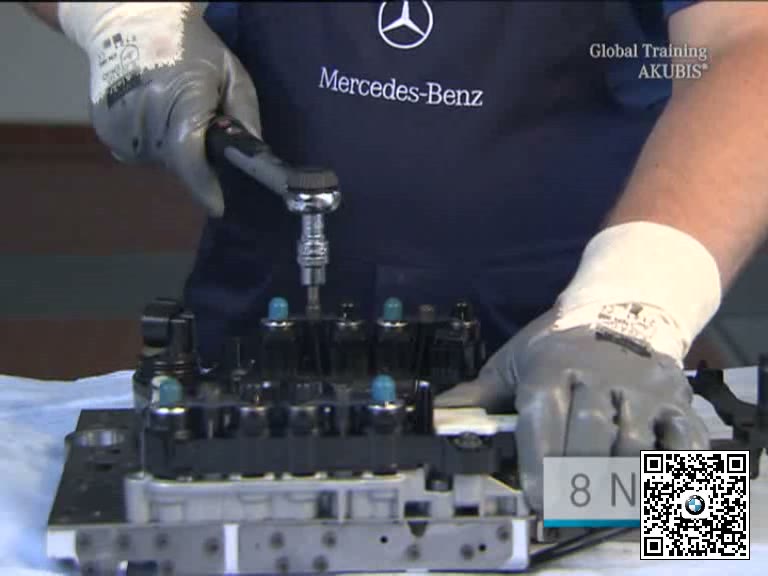

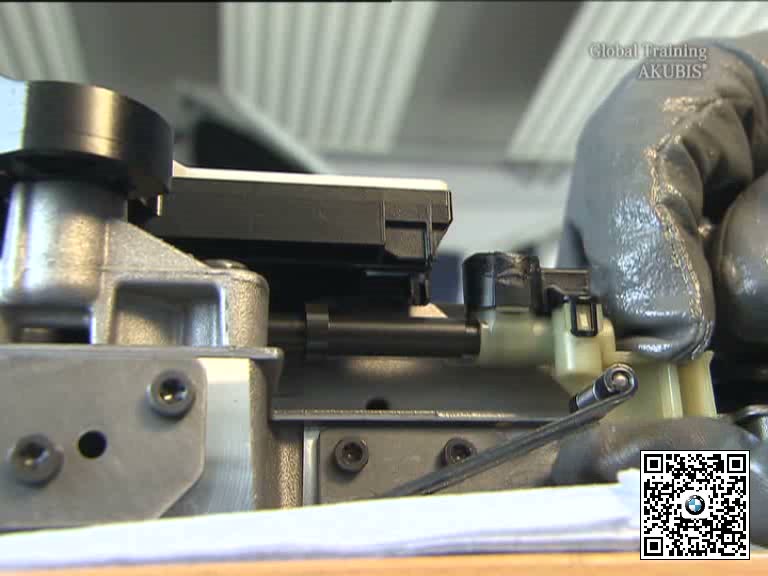

将完全洁净的部件按记录位置和方向装回，检查阀芯活动并装复EHS。按规定加注变速箱油，清除故障并执行必要的自适应和路试。

五、完工检查要点

• 已确认EHS版本允许进行此项维修。
• 阀芯、弹簧和方向均分区记录。
• 清洗材料无绒且未使用磨料。
• 装复后油位、自适应和路试正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
