2024+ 特斯拉 Model 3 后驱动电机高压线束更换：把手锁止、10/6 N·m 与冷却液排气

后驱动电机高压连接器必须先压合就位，再降下把手锁止，不能靠把手硬拉入位。本文把原厂程序中的线束走向、解锁动作、支架紧固和冷却液排气分开说明。看清楚连接器两侧是否均匀就位，比只看把手是否放下更重要；安装不到位可能造成后续连接器损坏与后驱动电机故障。

适用依据为Tesla 2024+ Model 3后驱动电机高压线束程序。必须先按VIN、驱动形式、地区与零件版本核对适用性。此项涉及致命高压风险，只能由完成相应高压培训和认证的人员操作；处理高压线缆、母排、接头时，按原厂要求全程使用适当PPE及最低0级（1000V）高压绝缘手套。本文和示意图不是高压禁用程序，也不构成带电插拔的许可。

1、先认识线束和作业边界

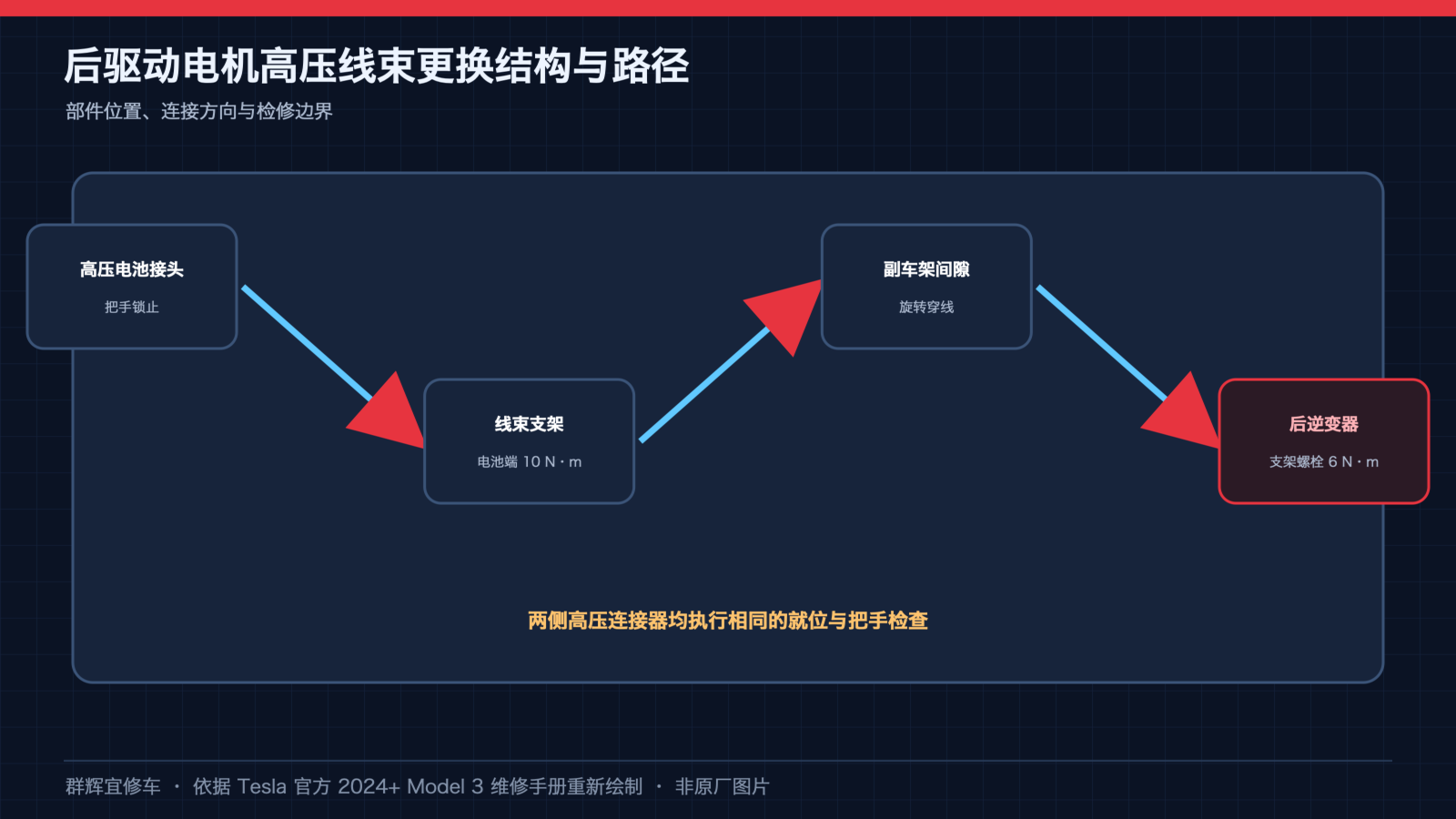

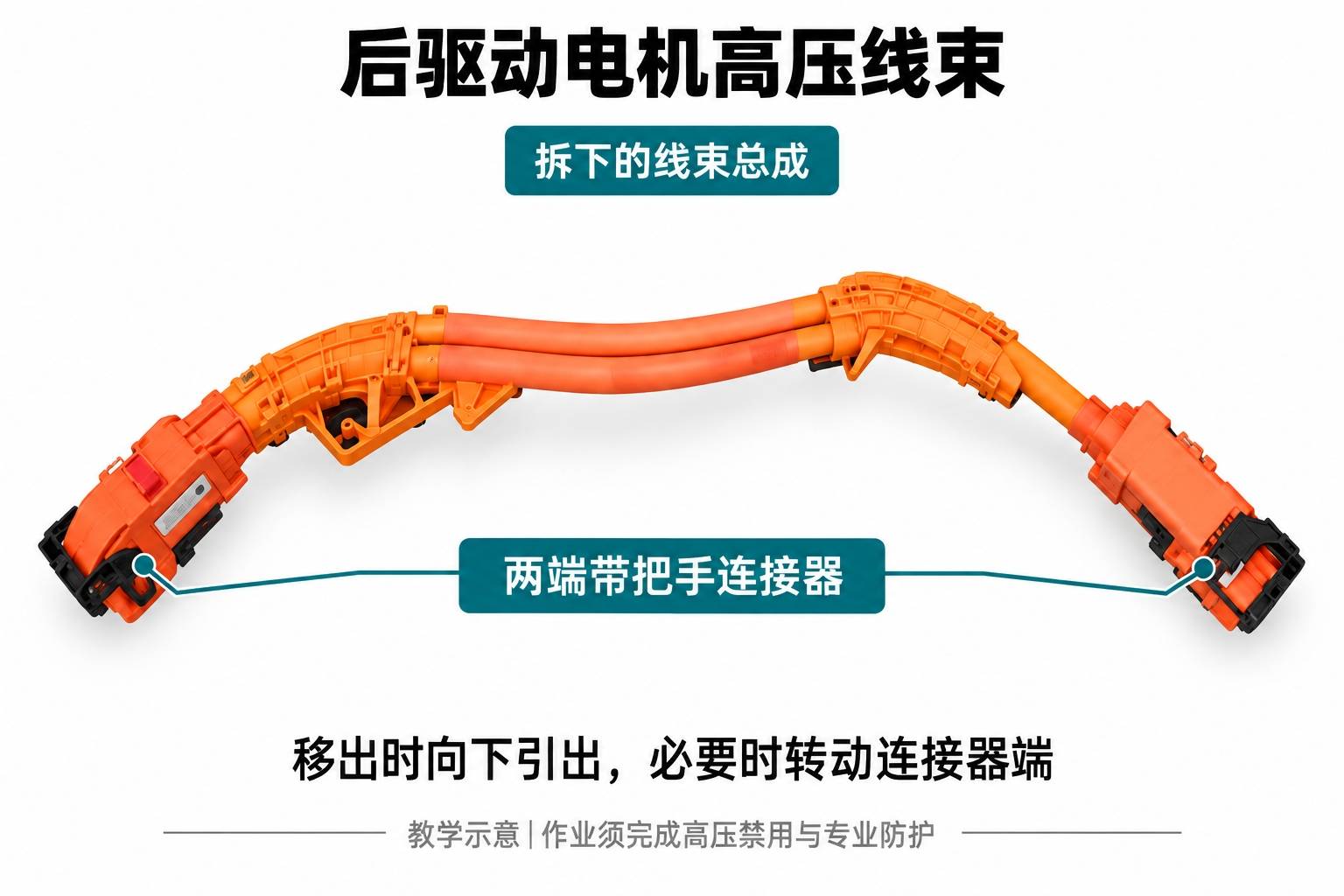

这段线束连接高压电池与后驱动电机，穿过高压电池和后副车架之间。拆装空间受限，需要按步骤移开后部护板及相关进口软管；并不是从后备箱内部直接拔下即可。下图是拆下后的总成外形，两端均有带把手的连接器，不能把图片左右位置直接理解成车辆左右或端点定义。

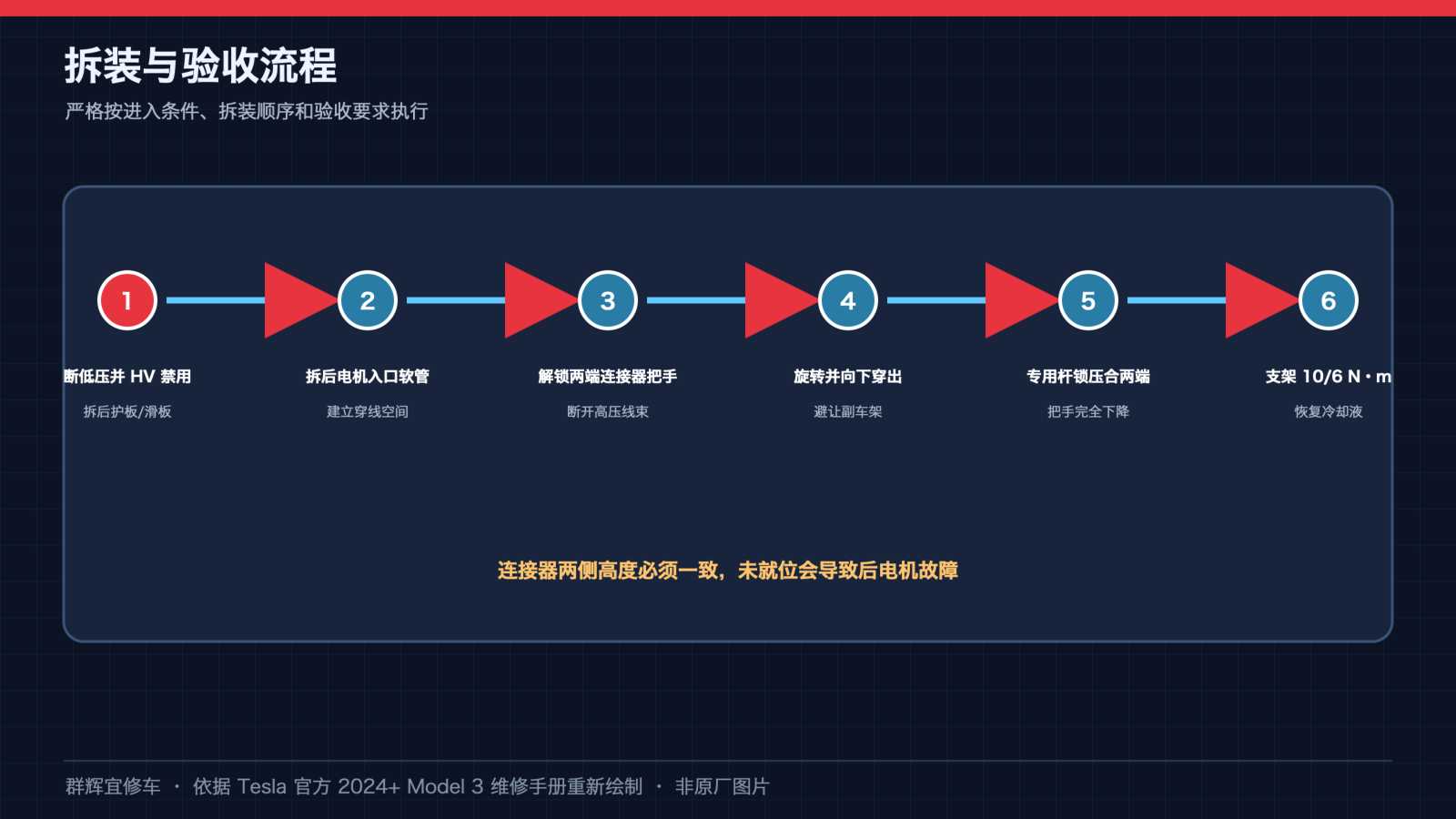

开始作业时，按各关联程序完成举升支撑、前备箱后部挡板拆卸、低压电源断开、第二排下部座垫拆卸和车辆高压禁用。断开低压电源不等于已经完成高压禁用与规定的确认。之后再拆后部流线型护板、高压电池后滑板和后驱动电机进口软管。每个关联程序的支承、绝缘确认、冷却液处理及复装要求仍需独立落实，不能用本页概述跳过。

2、解除两端支架，再释放连接器

先拆逆变器端线束支架螺栓，再拆电池端支架螺母。原厂分别列出10 mm套筒和6英寸10 mm深磁性套筒等工具；这里的10 mm是工具规格，不是两处相同的紧固扭矩。卸下紧固件后仍应控制线束重量，不能让连接器承担不必要的拉力。

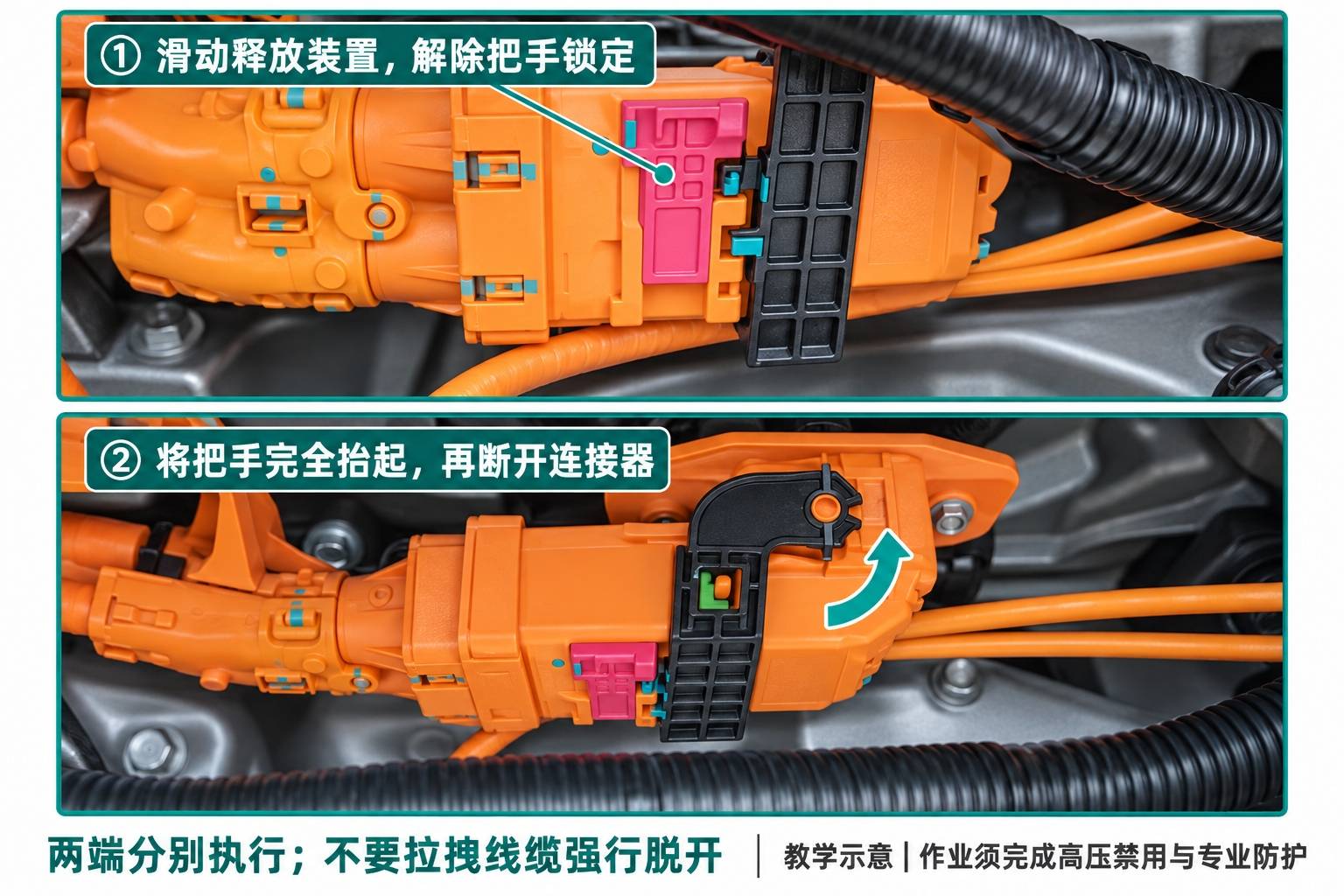

在连接器处先滑动释放装置，使把手解除锁定，再把把手完全抬起，随后断开连接器。另一端重复相同步骤。下图上半部突出释放装置，下半部突出把手及其旋转关系；这是两个不同动作，不能把彩色锁片当作普通按压卡扣，也不能把线缆当把手强拉。

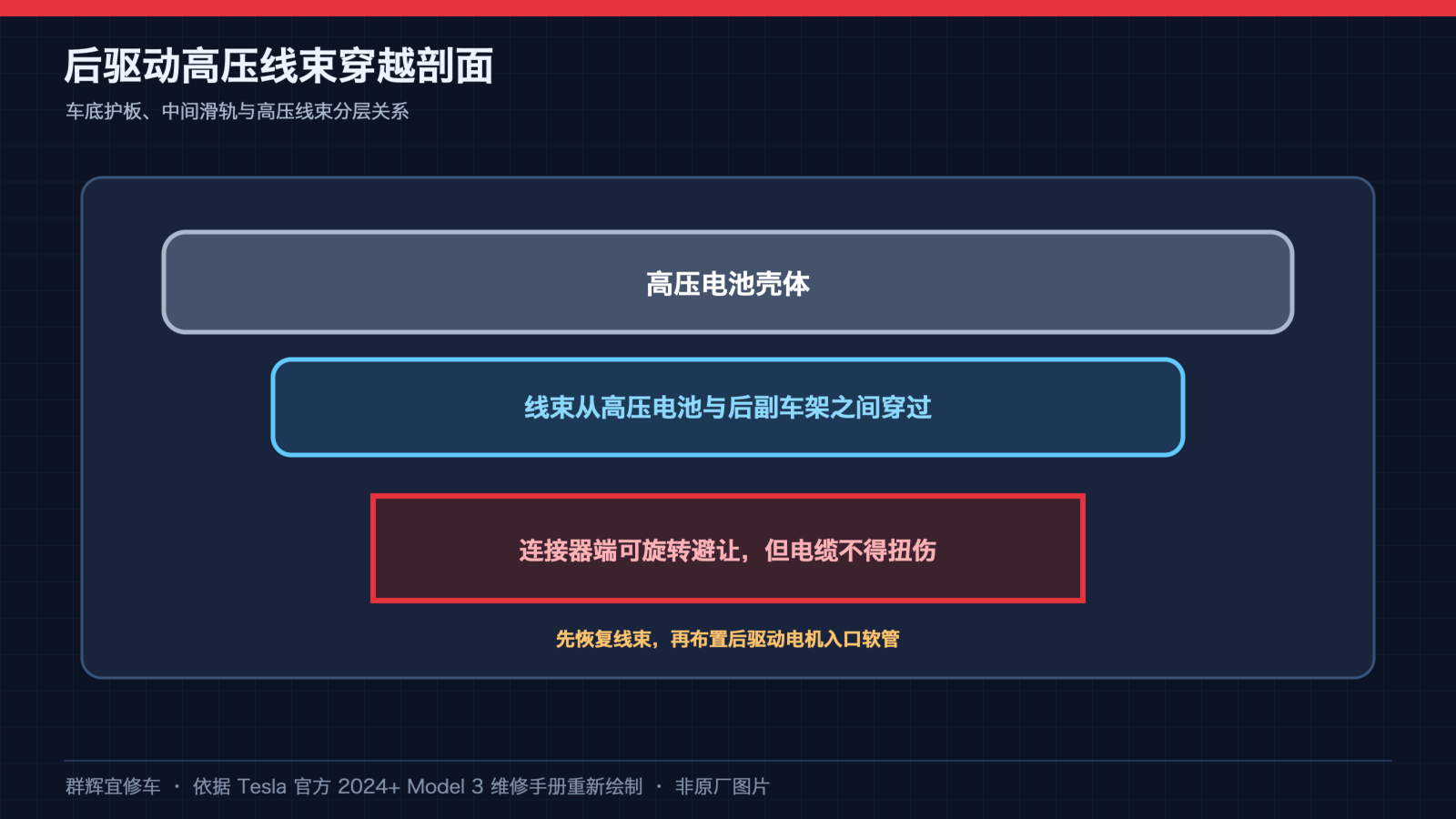

两端断开后，把线束向下从高压电池与后副车架之间引出。空间不足时，按原厂说明适当转动逆变器侧连接器端以通过，不应硬扳端头、损伤护套或让连接器卡在副车架上。原厂视频仅是拆卸辅助演示，不能取代完整文字程序的安全前提。

3、用专用杆锁辅助就位

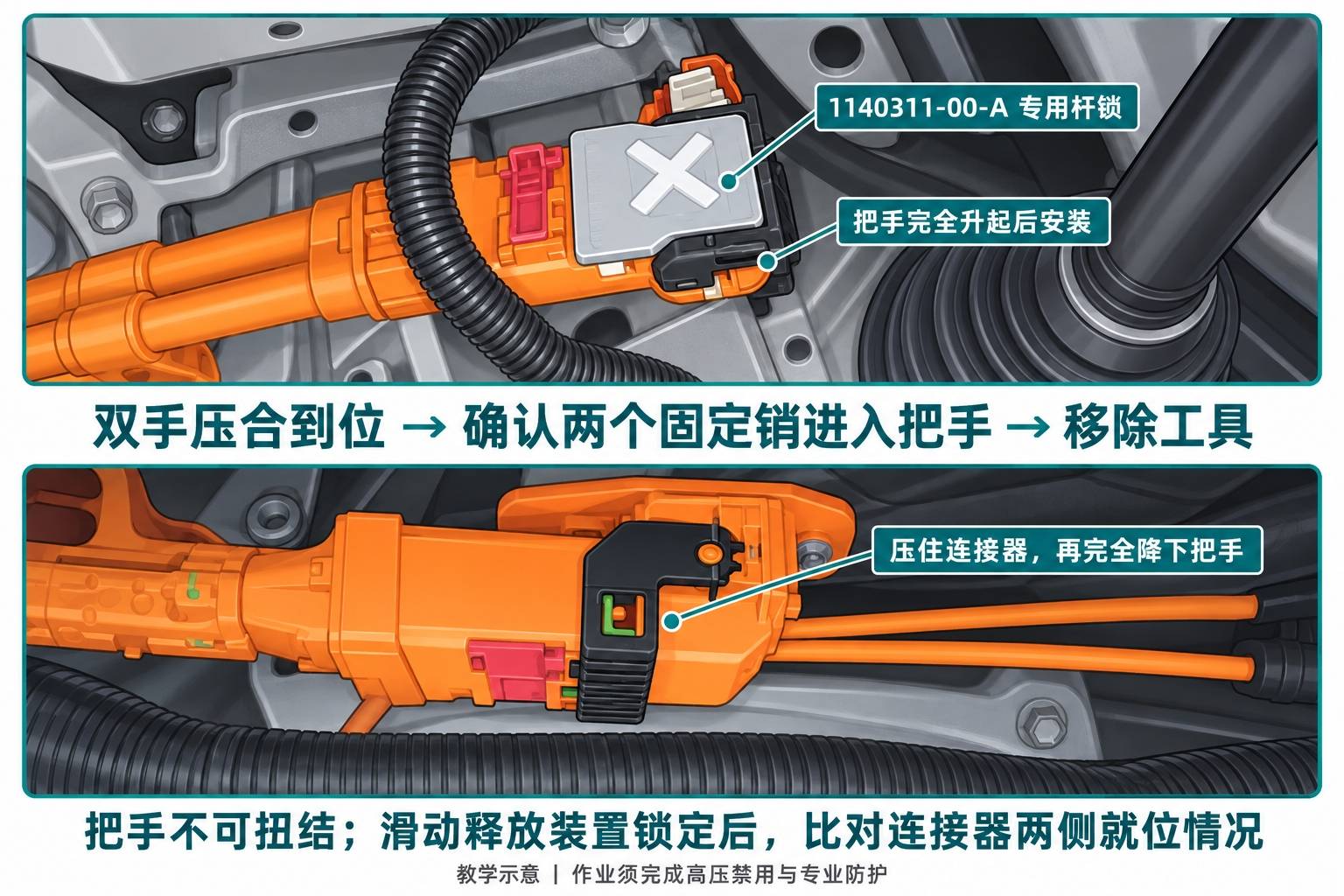

复装时，将逆变器端连接器向上送入高压电池与后副车架之间，按需转动使其通过。在准备连接的端头上完全升起把手，装入高压连接器杆锁1140311-00-A，再用双手把连接器稳固压合到对应接头。

必须确认两个固定销均已进入把手，不能只有一侧挂住。随后移除专用工具，在继续压住连接器的同时完全降下把手。把手下降过程中不得扭结；不要以加力压把手来补偿壳体歪斜或尚未压合的问题。

滑动释放装置，使连接器锁定到正确位置，再从两侧比对就位情况。工具已移除、把手已下降和连接器已坐正，是需要分别检查的事项。另一端按相同的工具使用、压合、锁止和双侧检查流程完成。图中没有展开内部端子或固定销截面，不可据此猜测针脚位置、用探针伸入或改变结构。

4、分清10 N·m和6 N·m

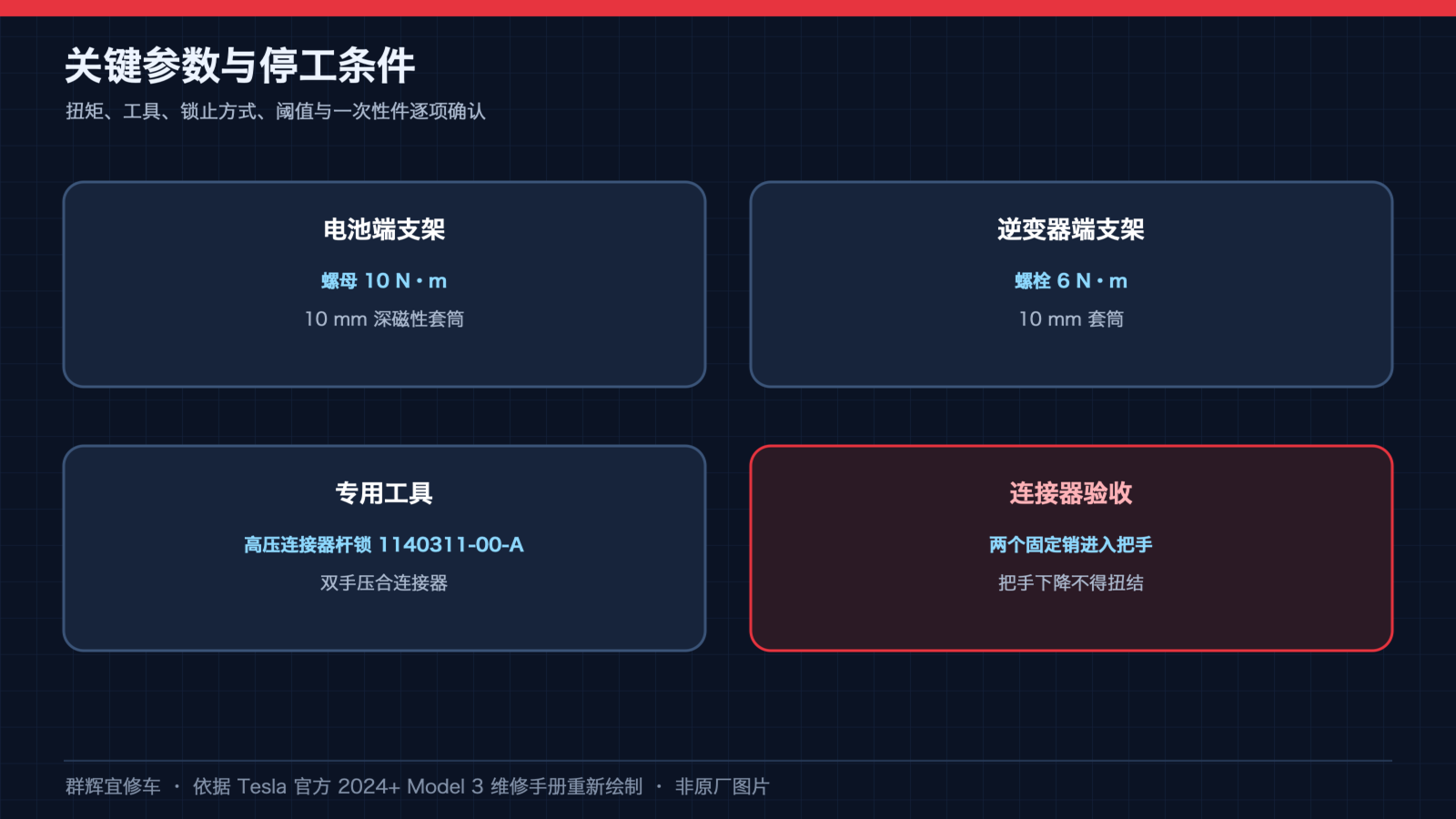

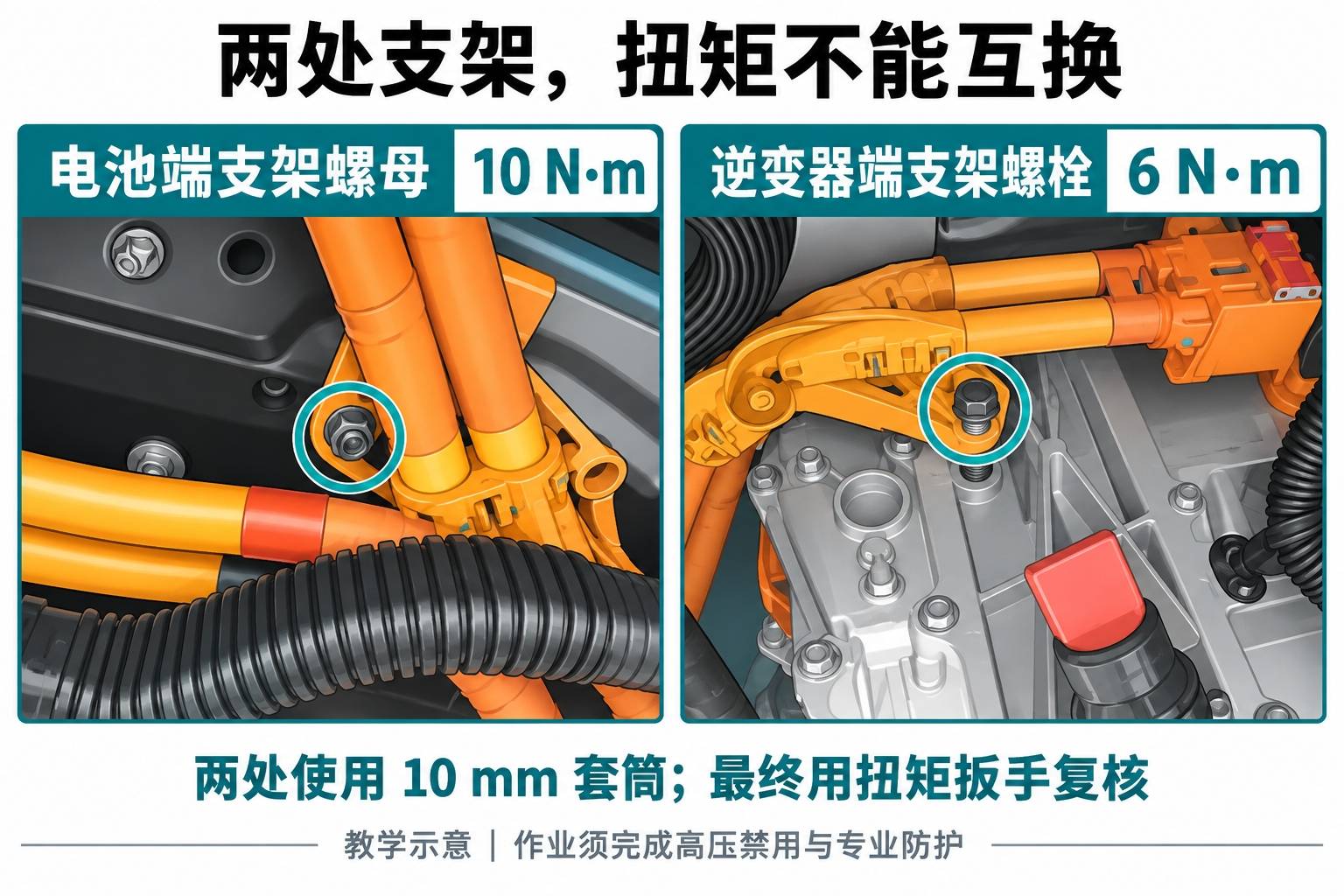

两端连接器确认就位后，电池端线束支架螺母紧固至10 N·m，逆变器端线束支架螺栓紧固至6 N·m。两项都使用10 mm套筒，但紧固对象和扭矩不同。下图以原厂局部照片中的实际紧固点重绘，不把银色壳体上的其他螺栓算入这一规格。

随后把后驱动电机入口软管末端向上送过电池与后副车架之间，再进入后驱动电机与后副车架之间，按其独立程序复装。恢复高压电池后滑板、后部流线型护板及第二排下部座垫，再按关联程序恢复低压电源。不得在护板压住线束、软管路径不正确或连接器锁止未确认时继续收尾。

5、为什么更换线束后还要排气

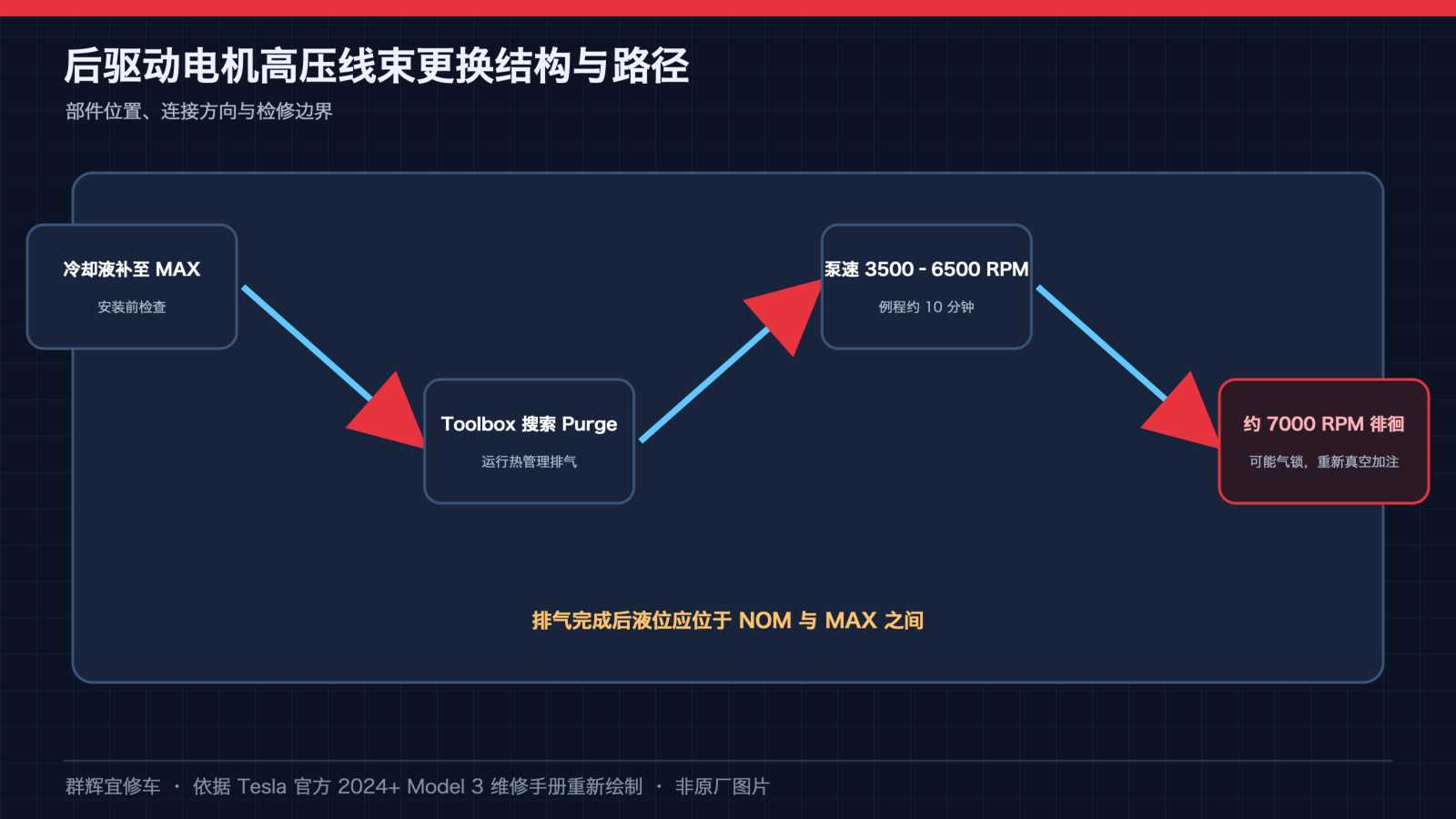

本项前置操作拆过后驱动电机进口软管，因此收尾包括冷却系统恢复。按照当前车辆的冷却液作业安全要求打开罐盖并加注，开始排气前原厂要求液位到MAX。冷却液状态及打开罐盖的安全条件必须满足对应程序，不能在系统热且带压时凭这段概述开盖。

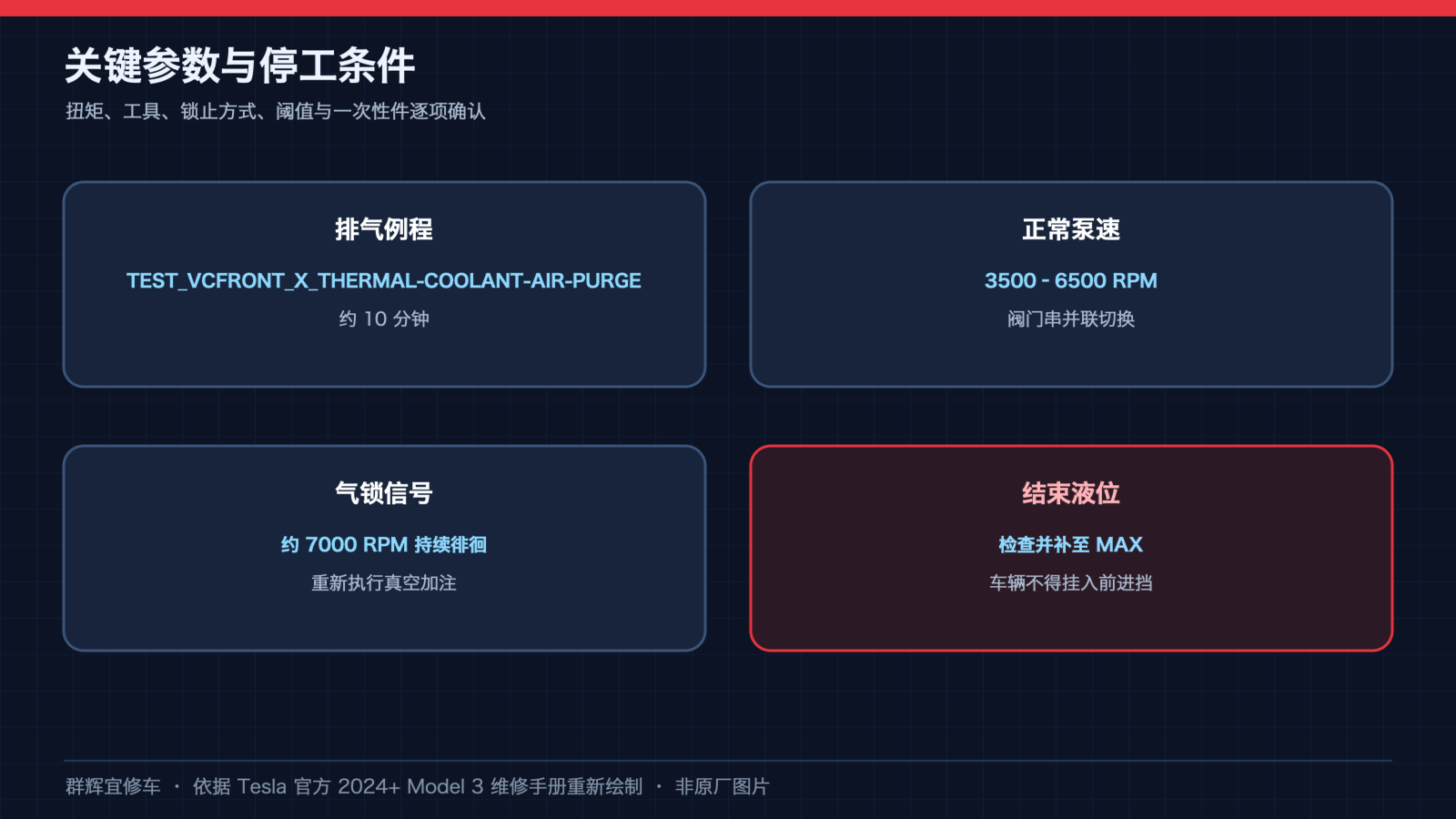

按原厂Toolbox连接程序接入电脑，在Actions/Autodiag搜索Purge，运行TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGE，等待例程结束。车辆不得处于前进挡，换入前进挡会使例程停止；这不是要求边行驶边排气。

以上是该例程的观察信息，不是让维修人员手动输入一个通用转速，也不能只凭瞬时转速就宣布系统全部正常。发现持续气锁迹象时，不能靠反复等待或给车辆挂挡代替真空加注。

6、最终复核

排气结束后检查液位，必要时补液并装好罐盖。按程序恢复前备箱后挡板并安全移下举升机。记录两端连接器双侧就位、释放装置锁定、两处支架对应扭矩、软管及护板恢复、排气完成与最终液位；这些项目不能由“把手已放下”一项代替。

本文保留的是培训理解所需的关键关系，未自行增加高压测量阈值、针脚编号、真空加注设备参数或不同车型的扭矩。任何关联程序缺失、车型不符或结果异常，均应先核实适用资料，不应按示意图推断后继续操作。

资料来源

Tesla 2024+ Model 3：高压线束总成—后驱动电机系统（拆卸和更换），核对页面日期2026-08-09。配图依据该页实际结构图片重新绘制，并非原厂原始图片；示意图用于配合理解，不替代适用的完整施工与高压安全程序。
