宝马M系碳陶瓷制动器基础：结构、前后制动器差异与维护注意事项

宝马M车型的碳陶瓷制动器不能只凭“金色卡钳”判断。维修时还要确认车辆装备、制动盘复合结构、前后轴配置以及当前厂家维修说明。本文以2012年BMW M6培训画面为例，梳理识别与维护时最容易混淆的环节。

一、资料背景与示例车型

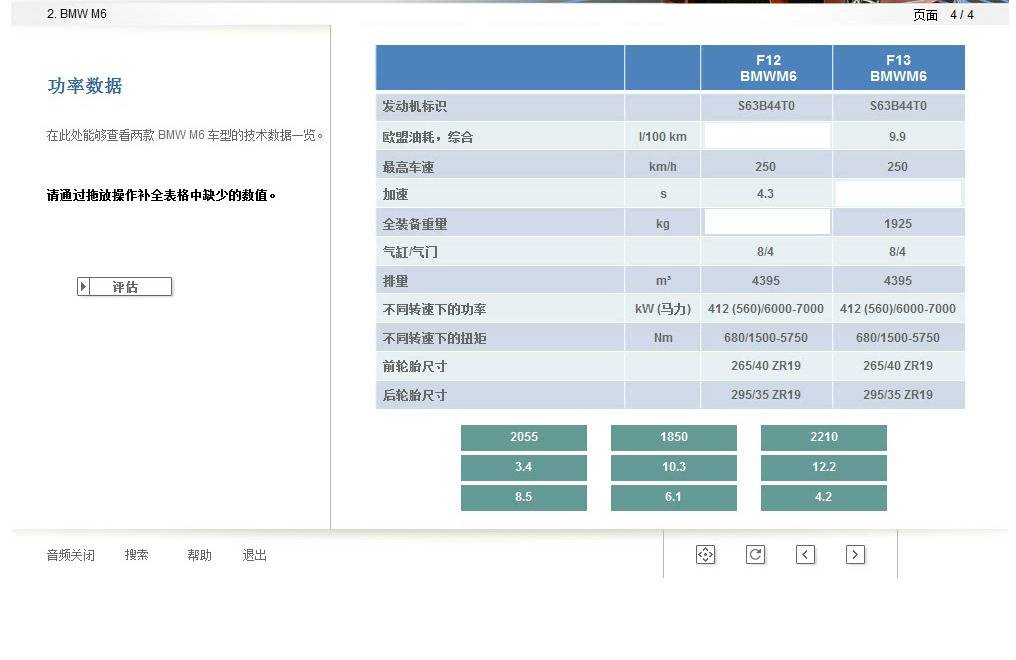

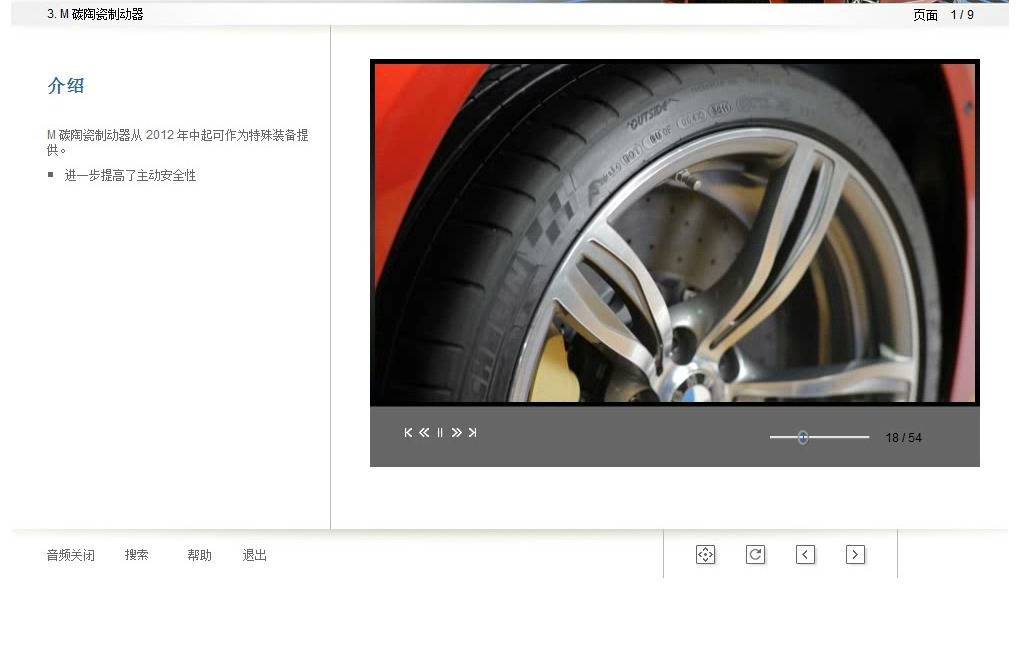

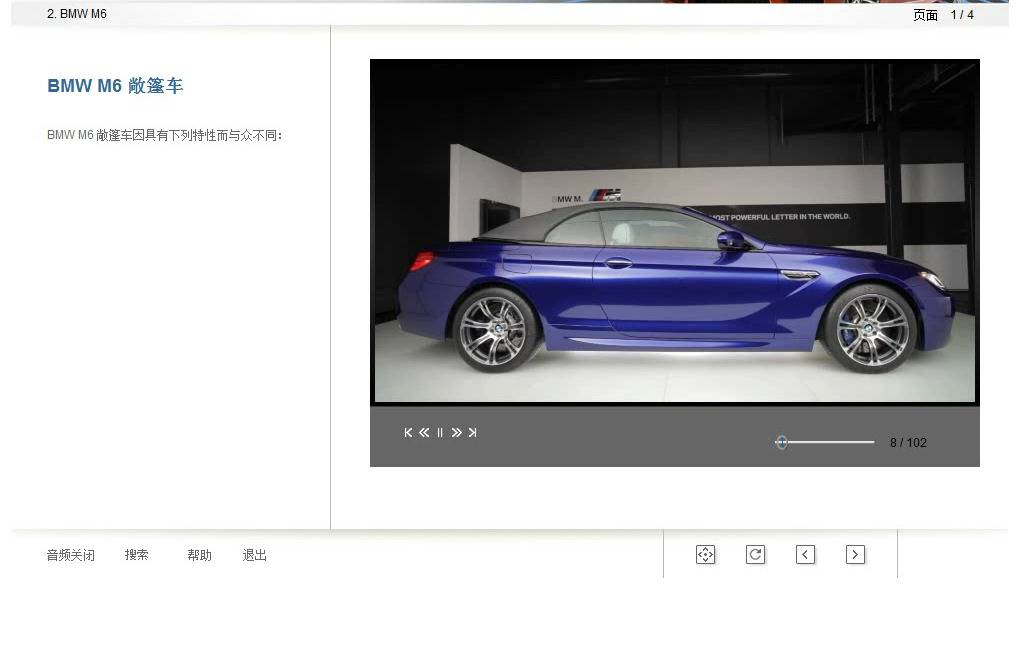

原培训视频以当时的BMW M6双门轿跑车和敞篷车为背景，先介绍车型性能，再进入碳陶瓷制动器章节。这样的编排说明，制动系统必须结合车辆动力、质量、轮胎及具体装备理解，不能脱离车型单独套用参数。

二、碳陶瓷制动盘的结构识别

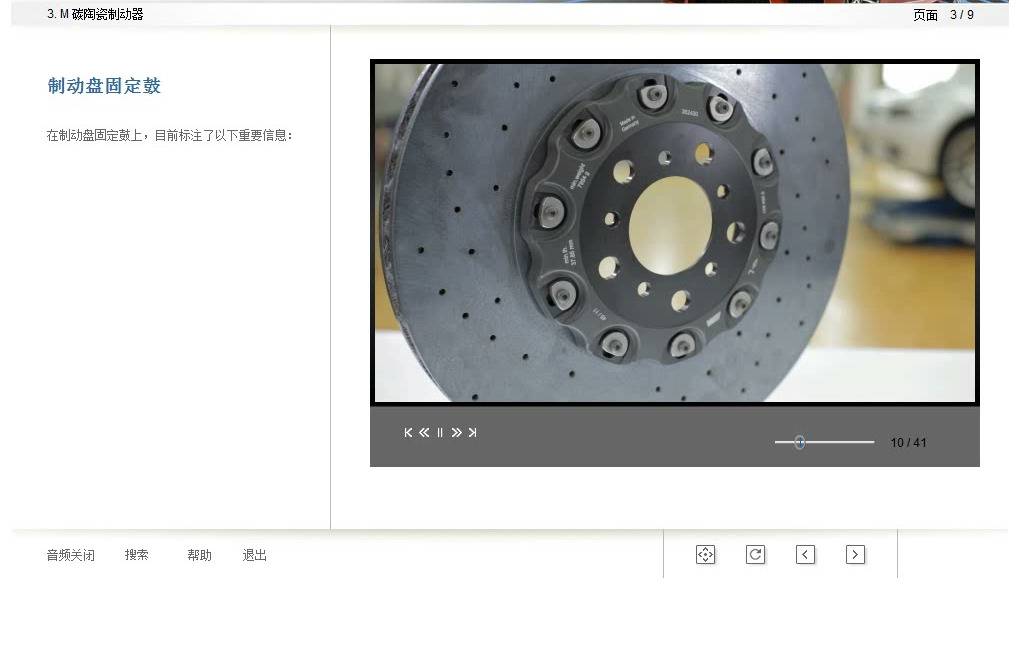

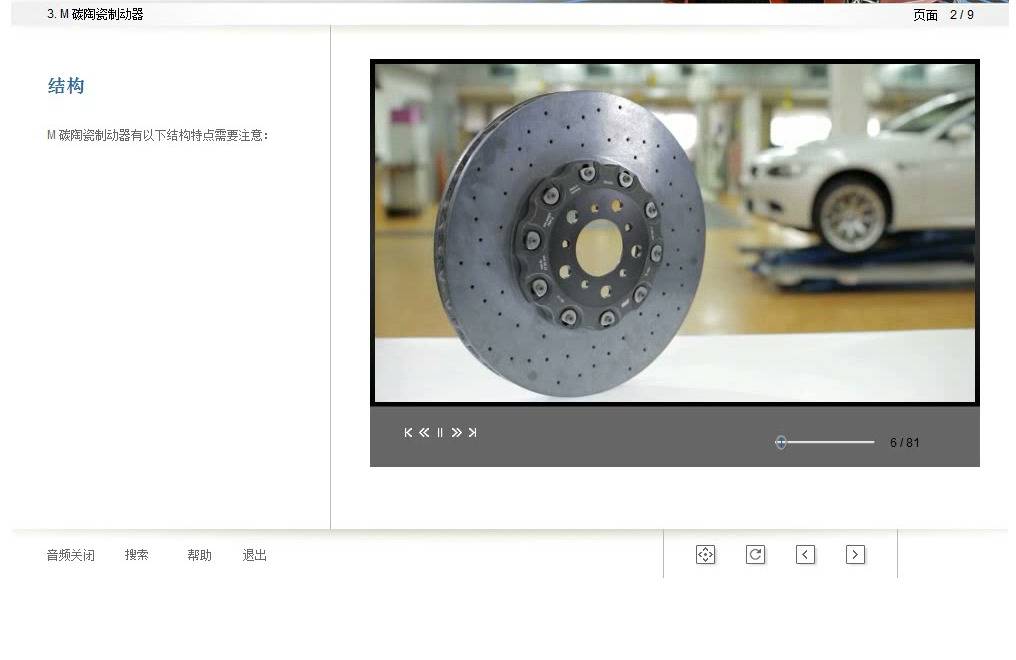

培训画面展示的是复合式制动盘：外圈为承担摩擦和散热的制动环，中心为盘帽，两部分通过连接结构组合。观察时应同时查看摩擦环表面、通风孔、连接件、盘帽及其过渡区域，不能只看一个局部。

• 外观识别：结合制动盘材质与复合结构、卡钳配置和车辆装备信息。
• 状态检查：关注摩擦环表面、边缘和连接区域是否存在异常损伤。
• 避免误判：颜色、孔型或单个外观特征都不能替代VIN和装备代码核对。

三、前部制动系统的尺寸与配置

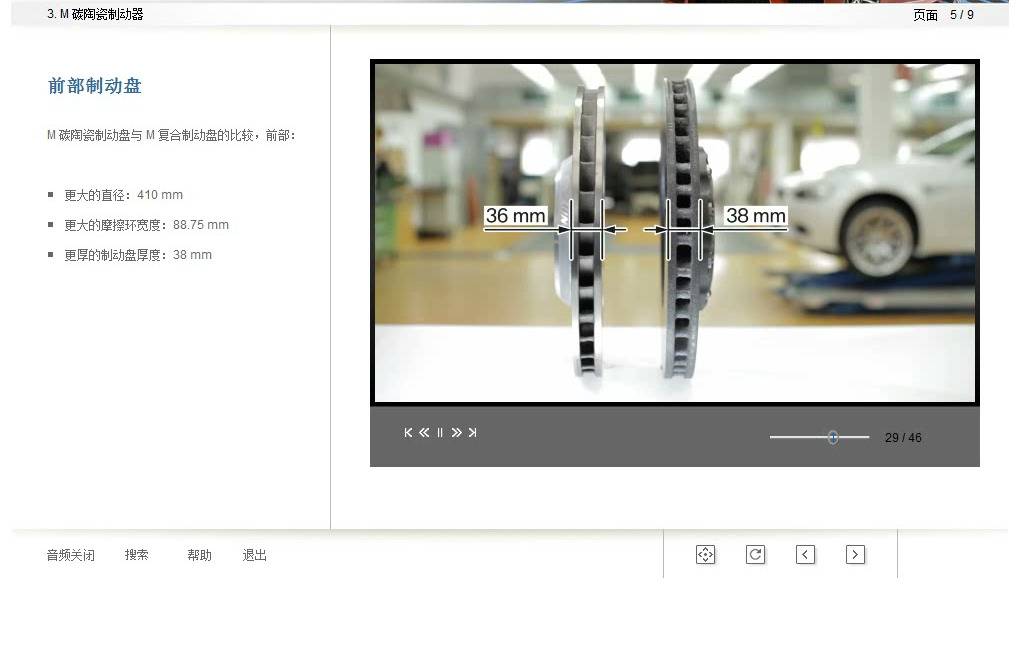

这期培训资料中的前制动盘示例标注直径410毫米、厚度38毫米。这是特定年代和车型的教学数据，只能用于理解画面，实际维修必须根据VIN、零件目录以及当前ISTA/AIR文件确认尺寸和磨损极限。

前部制动器还应一并核对卡钳、制动片、固定件和磨损监测配置。即使制动盘外观相似，不同车型或生产日期的配套零件也可能不同。

四、后部制动系统不能照搬前轮数据

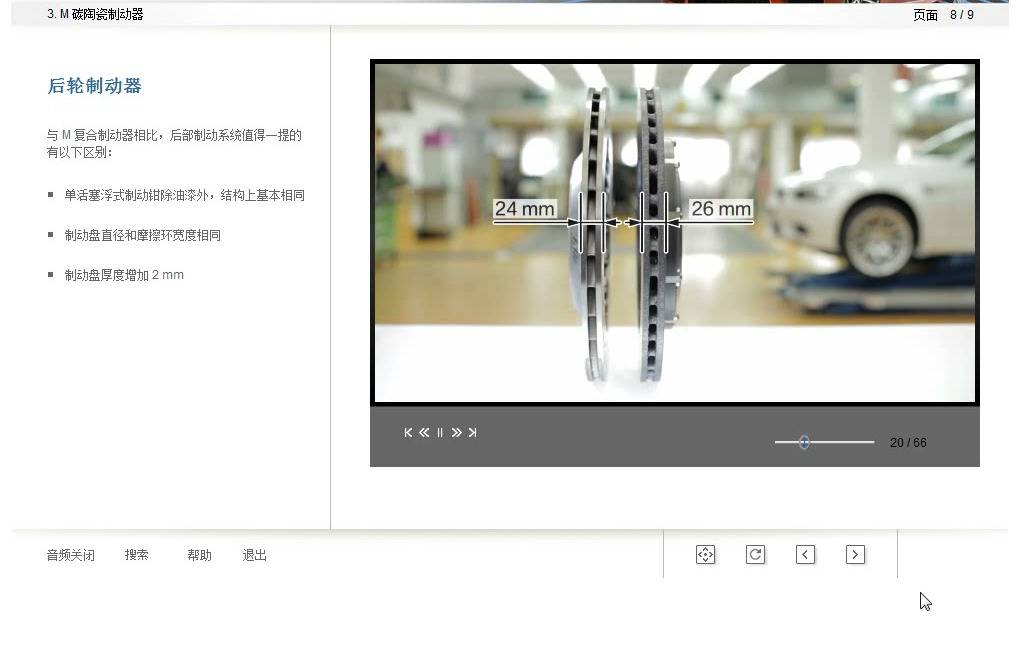

原资料把前、后制动器分开讲解，后制动盘厚度和相关配置明显不同。检查、测量和订件时，应分别记录前后轴数据，不能用前轮的尺寸或判断标准代替后轮。

• 分别确认前、后轴制动盘和制动片零件号。
• 在厂家指定位置测量，并使用对应车型的磨损极限。
• 左右同轴对比时，同时排查异常磨损、卡钳回位及相关机械状态。

五、拆装时最需要防止机械碰伤

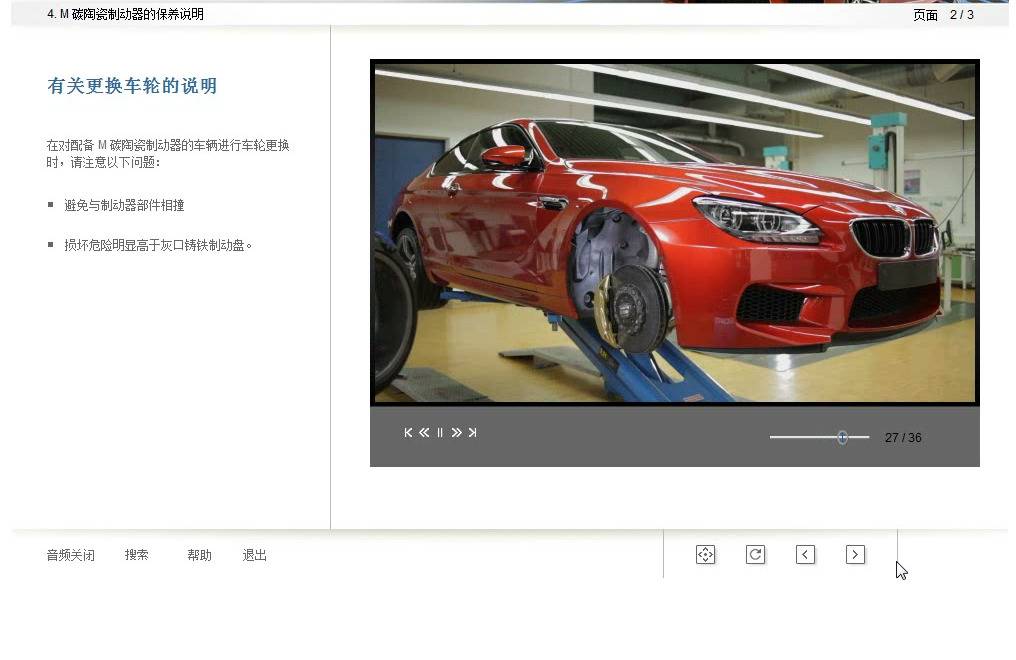

碳陶瓷摩擦环耐高温，但拆装过程仍需避免碰撞和不当受力。特别是在拆装较大、较重的车轮时，轮辋内侧或工具一旦撞到制动盘，可能留下需要进一步评估的损伤。

1. 举升前确认举升点、车轮状态和维修作业范围。
2. 拆装车轮时使用厂家规定的辅助工具或保护措施，控制车轮移动方向。
3. 不要让卡钳、工具或拆下的零件敲击、挤压制动盘摩擦环。
4. 发现缺口、裂纹、撞击痕迹或异常表面状态时，应停止凭经验放行并按厂家文件评估。

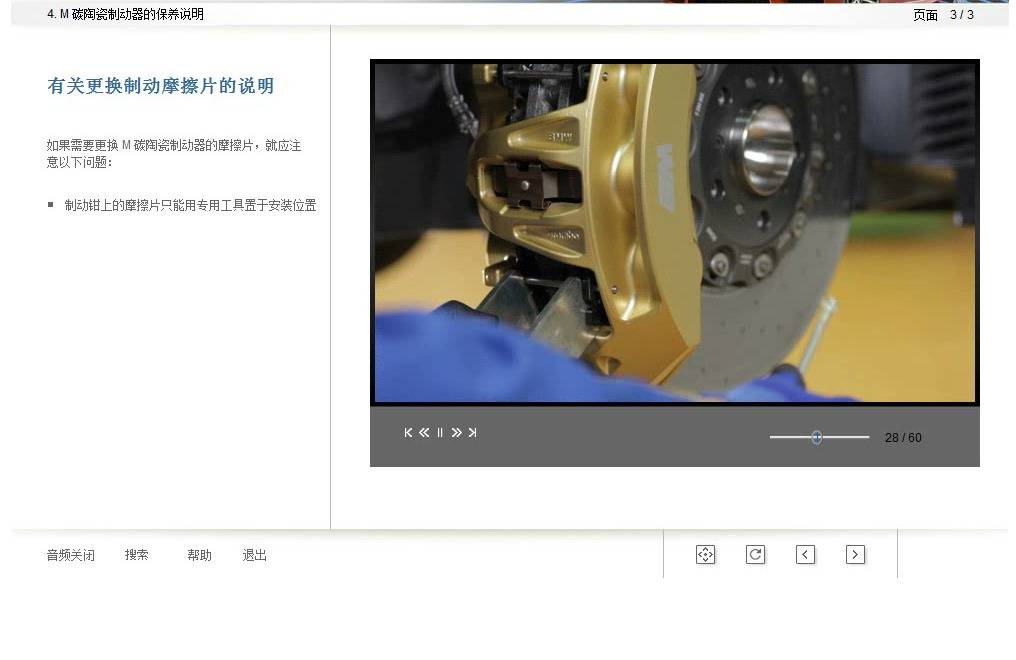

六、制动片更换与维修复核

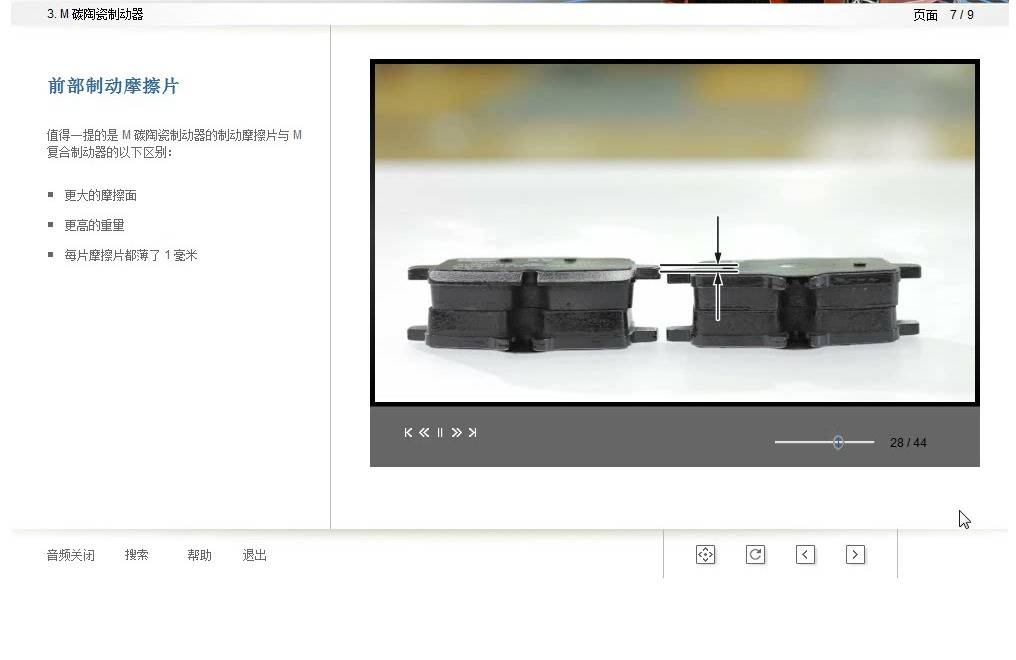

制动片维修不能只完成拆装。应检查制动盘状态、卡钳和固定件，确认磨损监测系统，并在装复后执行对应车型要求的复位、功能检查和必要的磨合流程。

• 按VIN确认制动片、传感器和附件是否匹配。
• 对照厂家文件判断制动盘能否继续使用，不自行设定通用磨损阈值。
• 检查卡钳固定、软管走向及周边部件，清除装配遗漏。
• 装复后读取车辆状态，确认无相关故障提示，再按规范进行制动功能验证。

七、实际检查顺序

1. 确认车辆：读取VIN、车型、生产日期和制动系统装备。
2. 确认结构：识别制动盘、卡钳和前后轴配置，不靠颜色单独判断。
3. 目视检查：观察摩擦环表面、边缘、孔位和连接区域。
4. 规范测量：只在厂家指定位置和条件下测量，并对照当前车型标准。
5. 记录与对比：保存照片和测量数据，比较同轴左右状态。
6. 维修复核：装复、复位、读取故障并按厂家流程完成必要的功能验证。

八、资料说明

本文依据宝马相关技术培训资料进行归纳与重新编排，文中配图为原培训视频中的技术画面截取。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新宝马维修文件、ISTA/AIR提示及实车测量结果为准。
