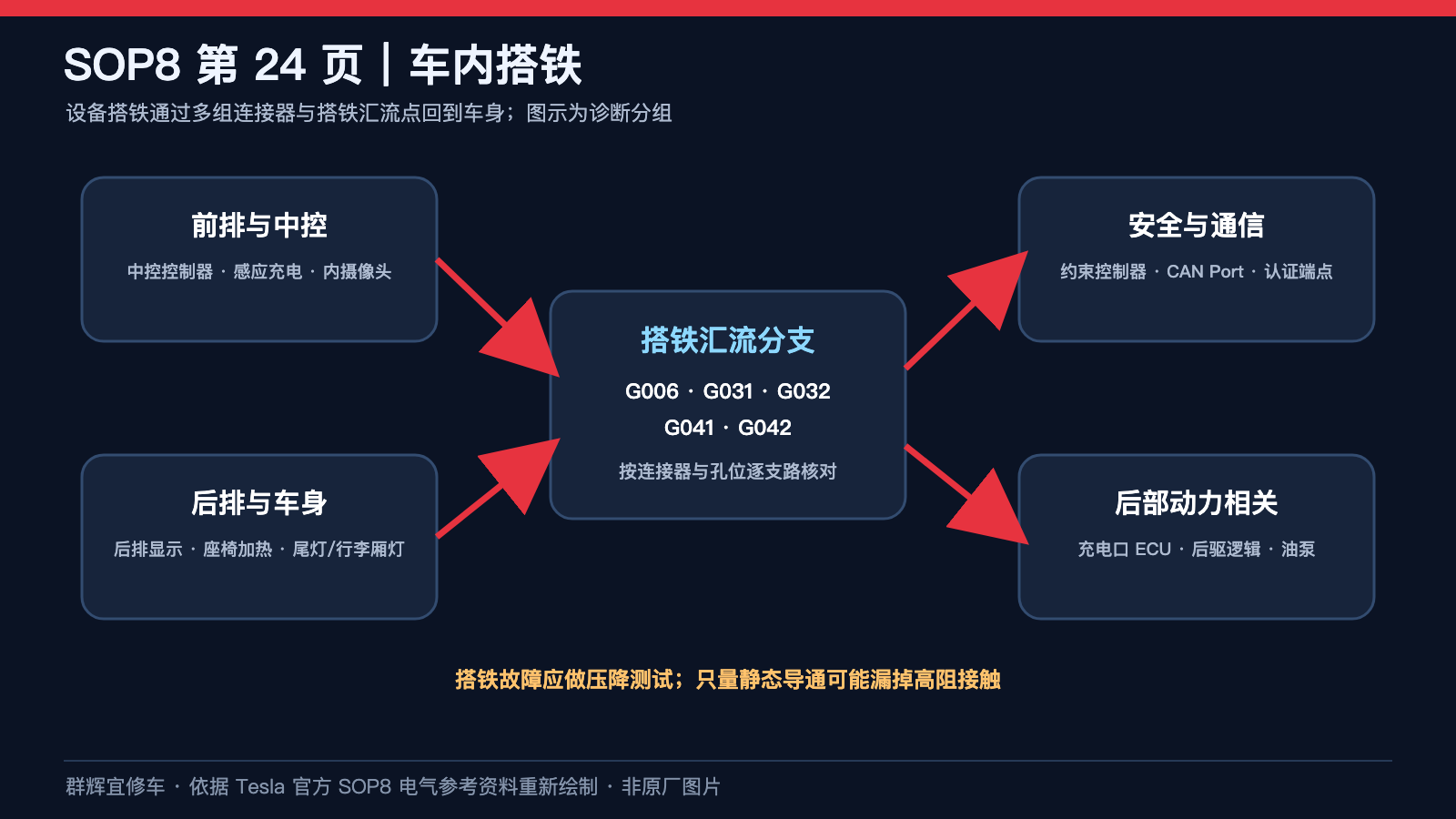

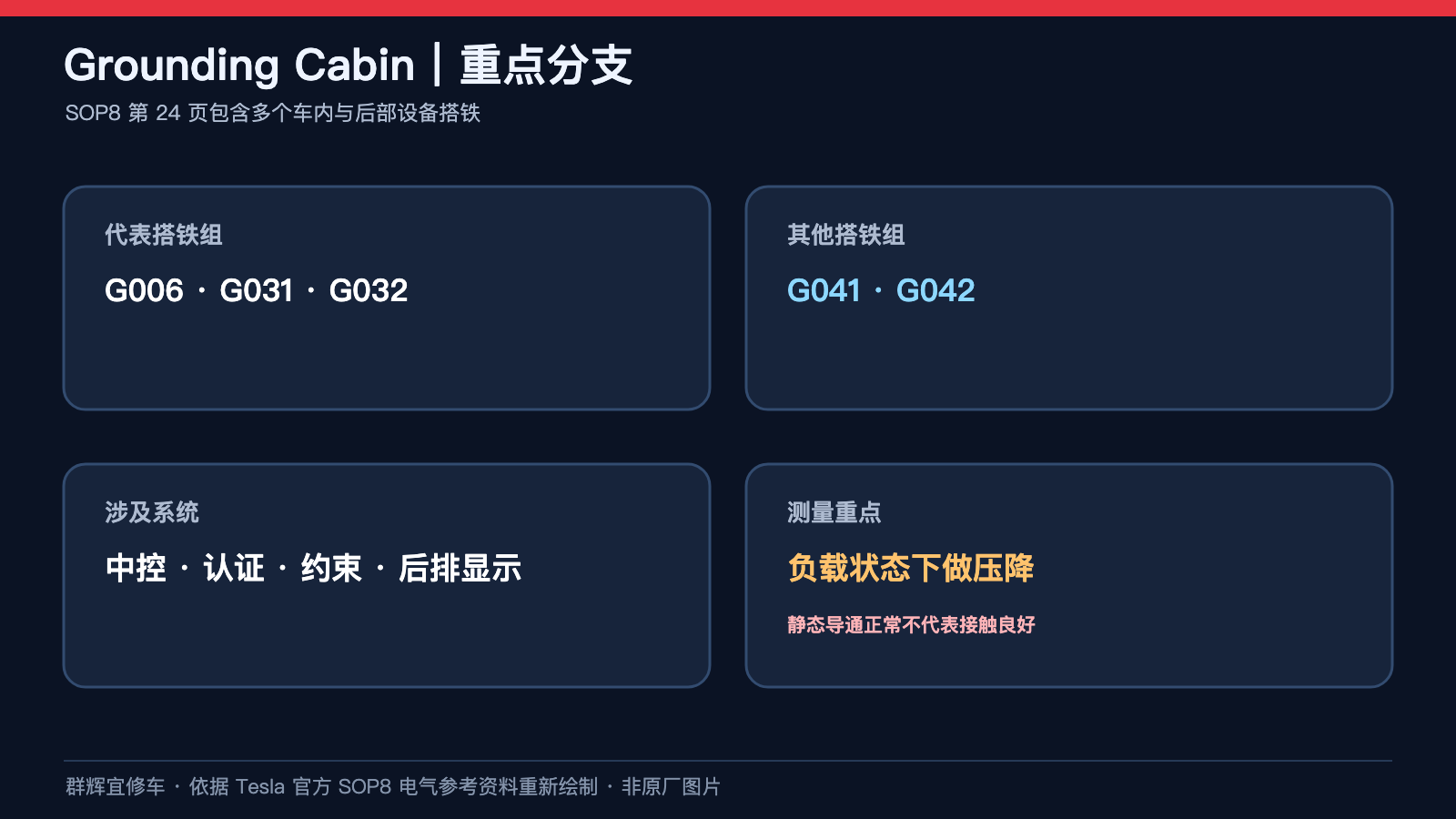

车内搭铁必须同时核对G编号、PIN号和设备端号,不能只看共同的地符号。本文按Tesla Model 3 SOP8 Grounding Cabin交互page=24、打印页25 OF 57(05 2023)重新核对。先确认VIN、生产日期、左右舵与配置;标题2024+并不保证所有车辆使用同一线束。原图含TOW、DISP、ICR、RADIO、PAUDIO与RHD等条件分支,不能把所有设备都当成同车必装。
下面按搭铁组拆开原厂接线,保留实际中间接头、针脚及线径变化。表格箭头表示从设备向落点的查图顺序,不表示电流方向。配图是连接示意,不是连接器端面,不可凭画面左右判断插头针位。

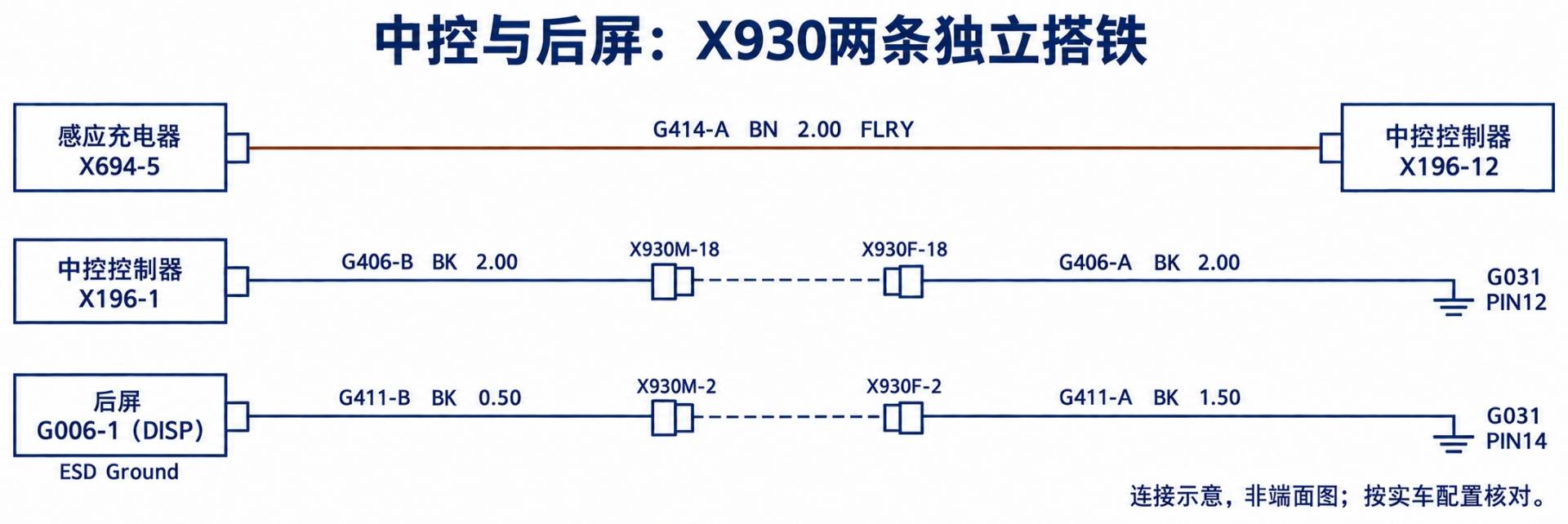

1、中控与后屏:X930两条独立搭铁
感应充电器G414-A为BN棕色,连接中控控制器X196-12;不能把它直接画到车身搭铁点。X196-1另经X930-18到G031 PIN12。后屏G006-1是ESD Ground、端部0.50 mm²,经X930-2到G031 PIN14,仅DISP。

| 设备/起点 | 线路与中间接头 | 终点 |
|---|---|---|
| 感应充电器 X694-5 | G414-A BN 2.00 FLRY | 中控控制器 X196-12 |
| 中控控制器 X196-1 | G406-B BK 2.00 → X930M/F-18 → G406-A BK 2.00 | G031 PIN12 |
| 后屏 G006-1(DISP) | G411-B BK 0.50 → X930M/F-2 → G411-A BK 1.50 | G031 PIN14 |

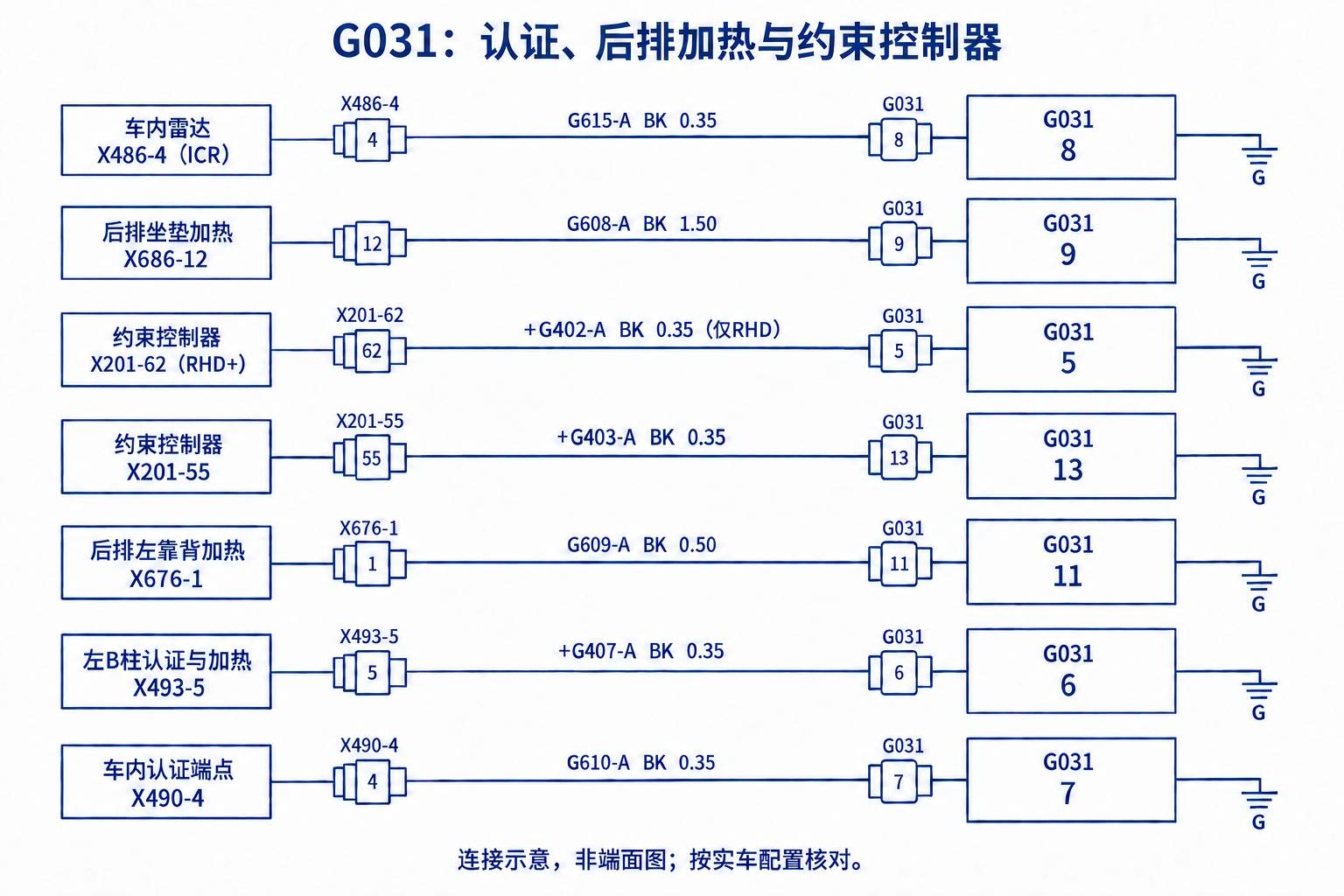

2、G031:认证、后排加热与约束控制器
RHD支路X201-62在原图是Analog In/RHD+,不是普通负载搭铁针。这里保留原图接至G031 PIN5的关系,但不能因此短接或探测约束系统。ICR雷达支路仅相应配置。

| 设备/起点 | 线路与中间接头 | 终点 |
|---|---|---|
| 车内雷达 X486-4(ICR) | G615-A BK 0.35 | G031 PIN8 |
| 后排坐垫加热 X686-12 | G608-A BK 1.50 | G031 PIN9 |
| 约束控制器 X201-62(RHD+) | +G402-A BK 0.35(仅RHD) | G031 PIN5 |
| 约束控制器 X201-55 | +G403-A BK 0.35 | G031 PIN13 |
| 后排左靠背加热 X676-1 | G609-A BK 0.50 | G031 PIN11 |
| 左B柱认证与加热 X493-5 | +G407-A BK 0.35 | G031 PIN6 |
| 车内认证端点 X490-4 | G610-A BK 0.35 | G031 PIN7 |

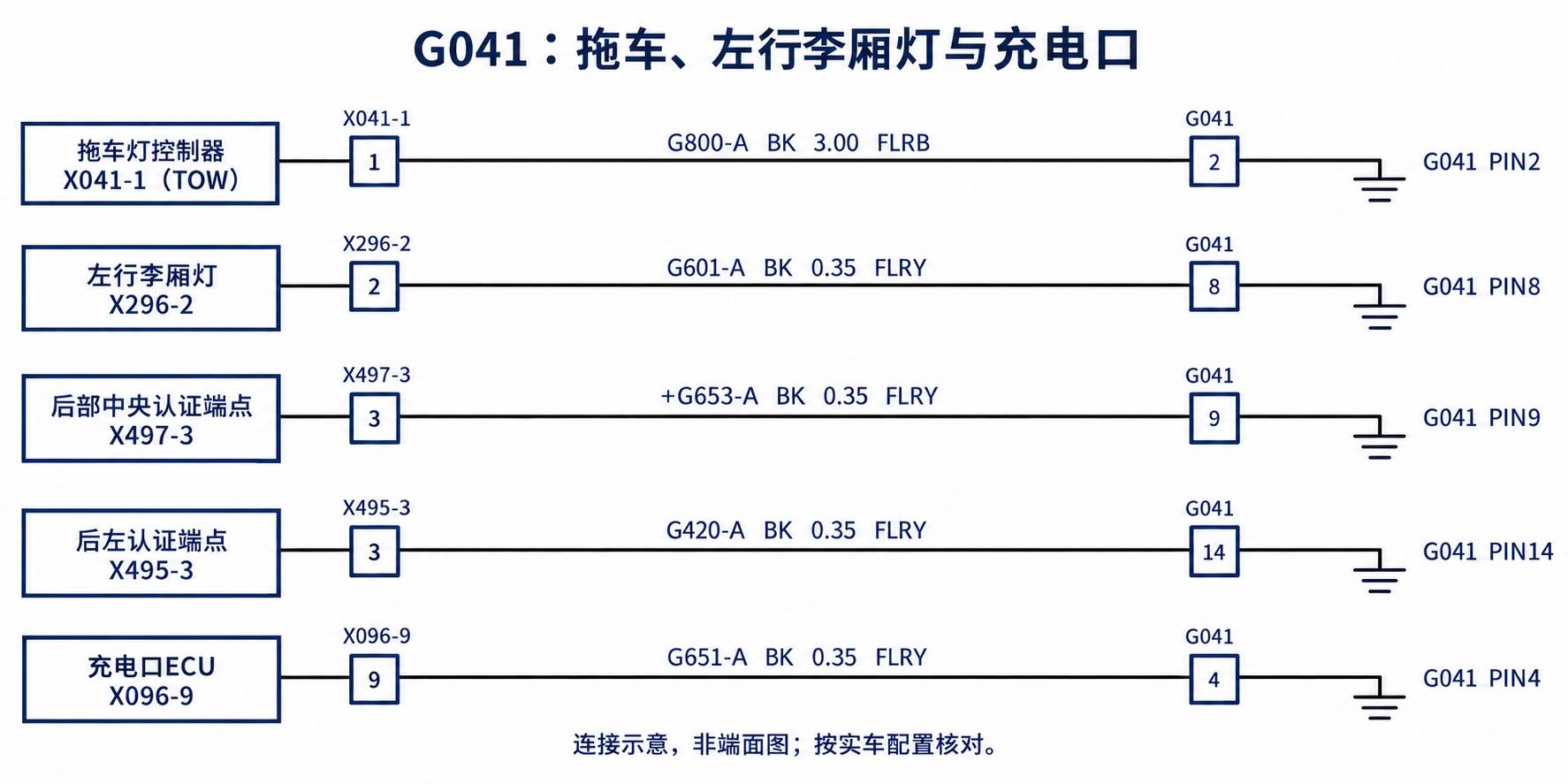

3、G041:拖车、左行李厢灯与充电口
拖车灯控制器仅TOW;其G800-A为3.00 mm² FLRB,其余本组为0.35 mm² FLRY。后部中央与后左认证端点不是同一个连接器。

| 设备/起点 | 线路与中间接头 | 终点 |
|---|---|---|
| 拖车灯控制器 X041-1(TOW) | G800-A BK 3.00 FLRB | G041 PIN2 |
| 左行李厢灯 X296-2 | G601-A BK 0.35 FLRY | G041 PIN8 |
| 后部中央认证端点 X497-3 | +G653-A BK 0.35 FLRY | G041 PIN9 |
| 后左认证端点 X495-3 | G420-A BK 0.35 FLRY | G041 PIN14 |
| 充电口ECU X096-9 | G651-A BK 0.35 FLRY | G041 PIN4 |

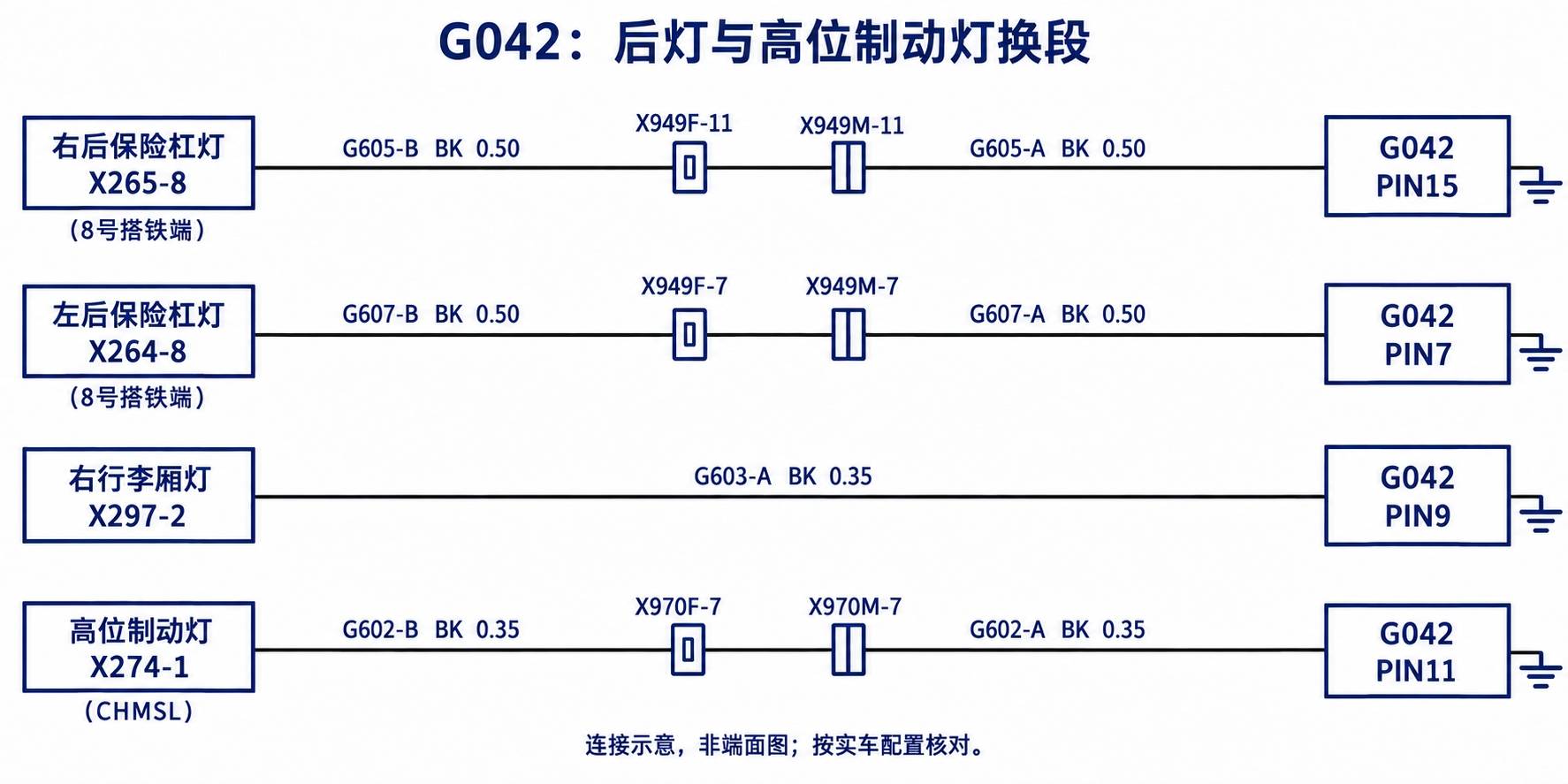

4、G042:后灯与高位制动灯换段
左右后保险杠灯均为8号搭铁端,但X949中间接头与G042落点不同。高位制动灯CHMSL经X970-7,不能按保险杠灯接头追踪。

| 设备/起点 | 线路与中间接头 | 终点 |
|---|---|---|
| 右后保险杠灯 X265-8 | G605-B BK 0.50 → X949F/M-11 → G605-A BK 0.50 | G042 PIN15 |
| 左后保险杠灯 X264-8 | G607-B BK 0.50 → X949F/M-7 → G607-A BK 0.50 | G042 PIN7 |
| 右行李厢灯 X297-2 | G603-A BK 0.35 | G042 PIN9 |
| 高位制动灯 X274-1 | G602-B BK 0.35 → X970F/M-7 → G602-A BK 0.35 | G042 PIN11 |

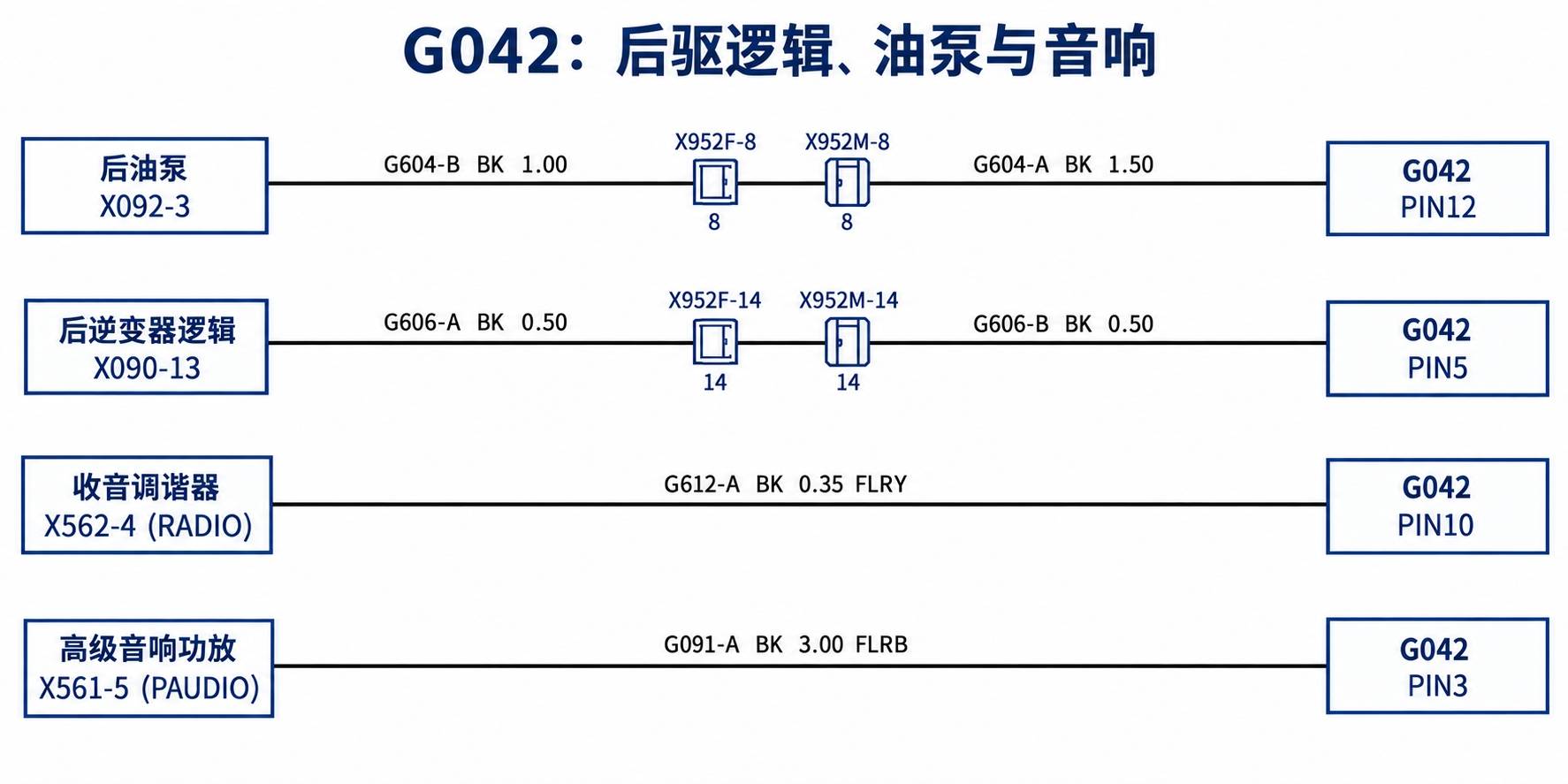

5、G042:后驱逻辑、油泵与音响
后油泵X092-3端部1.00 mm²,经X952转为1.50;后逆变器逻辑X090-13为独立0.50支路。收音调谐器仅RADIO,功放仅PAUDIO。

| 设备/起点 | 线路与中间接头 | 终点 |
|---|---|---|
| 后油泵 X092-3 | G604-B BK 1.00 → X952F/M-8 → G604-A BK 1.50 | G042 PIN12 |
| 后逆变器逻辑 X090-13 | G606-A BK 0.50 → X952F/M-14 → G606-B BK 0.50 | G042 PIN5 |
| 收音调谐器 X562-4(RADIO) | G612-A BK 0.35 FLRY | G042 PIN10 |
| 高级音响功放 X561-5(PAUDIO) | G091-A BK 3.00 FLRB | G042 PIN3 |

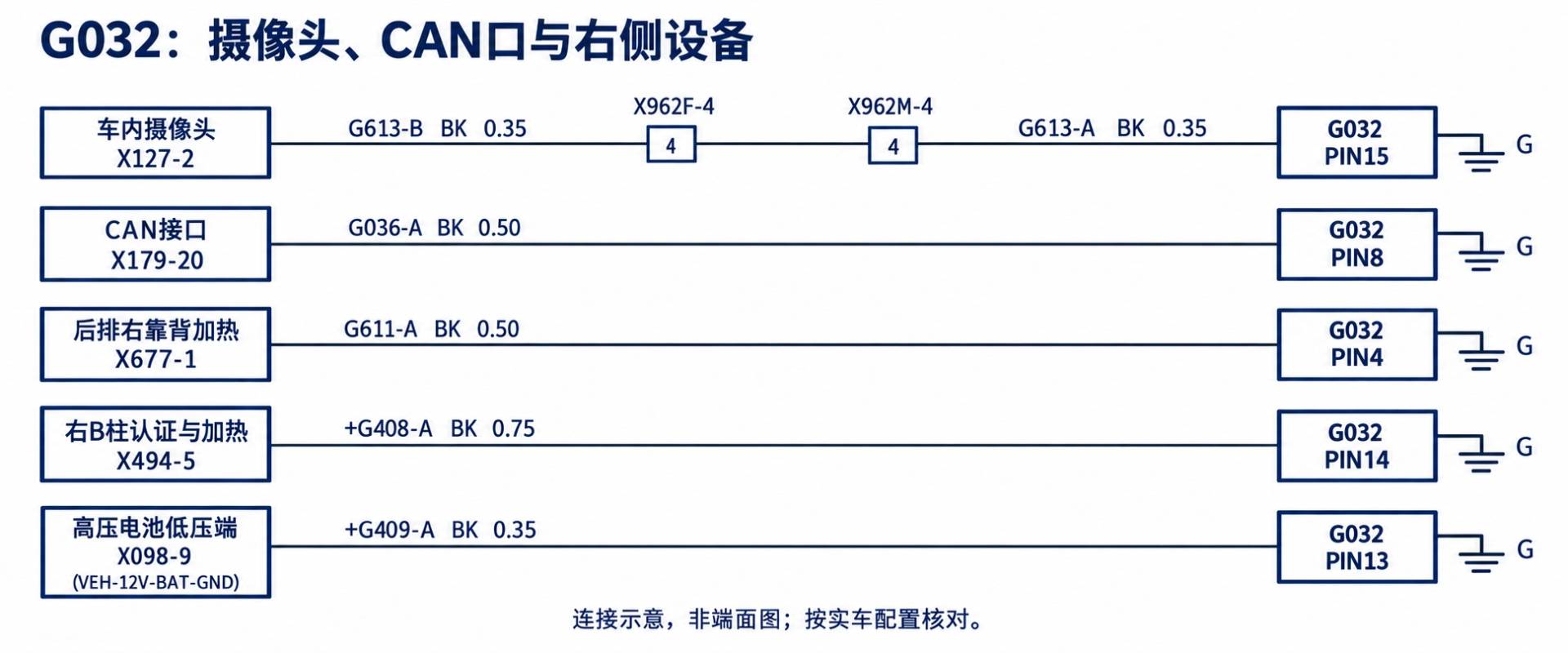

6、G032:摄像头、CAN口与右侧设备
车内摄像头经X962-4转入B线束。CAN Port的20号是本页GND,不是CAN信号针。高压电池X098-9的名称为VEH-12V-BAT-GND,这条低压搭铁不是高压主回路负极图。

| 设备/起点 | 线路与中间接头 | 终点 |
|---|---|---|
| 车内摄像头 X127-2 | G613-B BK 0.35 → X962F/M-4 → G613-A BK 0.35 | G032 PIN15 |
| CAN接口 X179-20 | G036-A BK 0.50 | G032 PIN8 |
| 后排右靠背加热 X677-1 | G611-A BK 0.50 | G032 PIN4 |
| 右B柱认证与加热 X494-5 | +G408-A BK 0.75 | G032 PIN14 |
| 高压电池低压端 X098-9 | +G409-A BK 0.35 | G032 PIN13 |

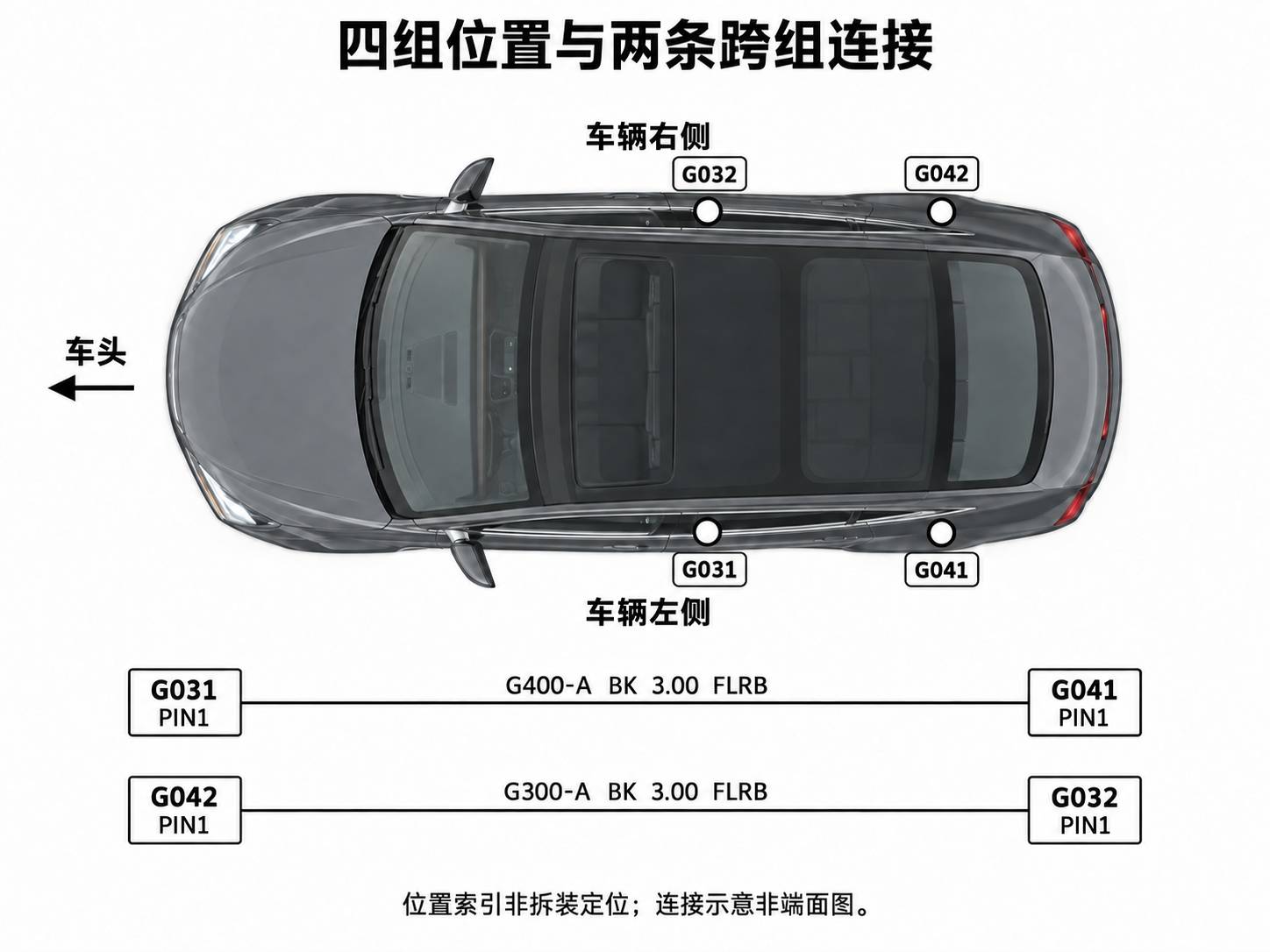

7、四组位置与两条跨组连接
原厂车身俯视图车头朝左:画面下侧是车辆左侧G031、G041,上侧是车辆右侧G032、G042。G031/G032较前,G041/G042较后。这里只作位置索引,不给出饰板拆卸点或螺栓精确位置。

| 设备/起点 | 线路与中间接头 | 终点 |
|---|---|---|
| G031 PIN1 | G400-A BK 3.00 FLRB | G041 PIN1 |
| G042 PIN1 | G300-A BK 3.00 FLRB | G032 PIN1 |
8、线型、线束与端号的使用边界
未另标的线路均为FLRY;数字为截面积mm²。BK为黑色,BN为棕色。不要把搭铁一律画成黑线:感应充电器G414-A确实为BN。G800-A、G091-A以及两条跨组G400-A/G300-A为3.00 FLRB,不能把FLRB统一改写为FLRY。
A线束1897315-XX-C,B线束1897316-XX-C,C线束1897340-XX-C,G线束1897319-XX-B,Q线束1897346-XX-B,X线束1897329-XX-B,V线束1897317-XX-B。设备线段后缀A/B不是线束名称:例如G604-B位于X线束、G604-A位于B线束。摄像头G613-B在V、G613-A在B;后灯B段在G、A段在B;高位制动灯B段在Q、A段在B。
中控G414-A与G406-B在C线束,G406-A转入A线束;后屏G411-B在C、G411-A在A。G031其余列出支路及G041支路位于A线束,G032直连支路位于B线束。G031 PIN1与G041 PIN1通过G400-A连接,G042 PIN1与G032 PIN1通过G300-A连接;不要擅自增画左右两侧之间的跨接线。
9、诊断前先查对应维修程序

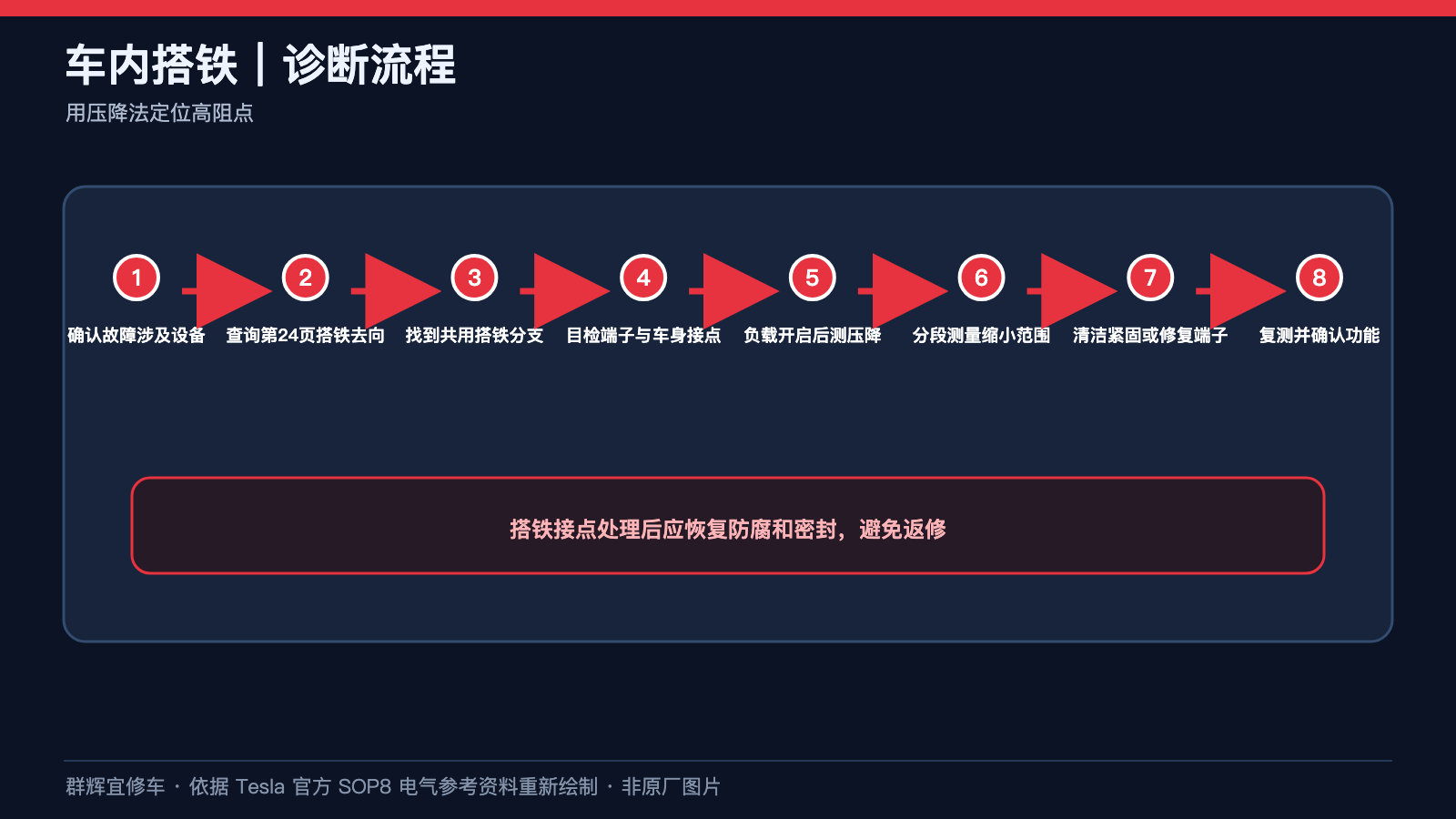

多个设备同时异常时,可以用本页寻找它们是否经过同一接头或搭铁组,再按适用原厂程序安排检查;共享G编号并不意味着可以省略PIN号。静态导通提示不能独立证明负载条件下的搭铁状态,但本页未给出压降阈值、测试负载、等待时间、紧固扭矩或拆卸方法,不能编造数值,也不能直接要求所有设备带电测量。
约束控制器、驱动系统与电池相关支路须遵守对应断电、等待、验证和恢复要求,由具备资质人员处理。不短接约束端子,不向搭铁支路强制供电,不将X201-62 RHD+当作普通负载地进行试验;不把低压搭铁图当作高压安全确认。G006-1是后屏ESD Ground端口标识,不是与G031等同含义的车身位置索引。
资料来源
Tesla SOP8车内搭铁交互图及原厂打印图。配图依据实际接线及位置索引重新绘制,非原厂原始图片;实车与对应原厂资料优先。
