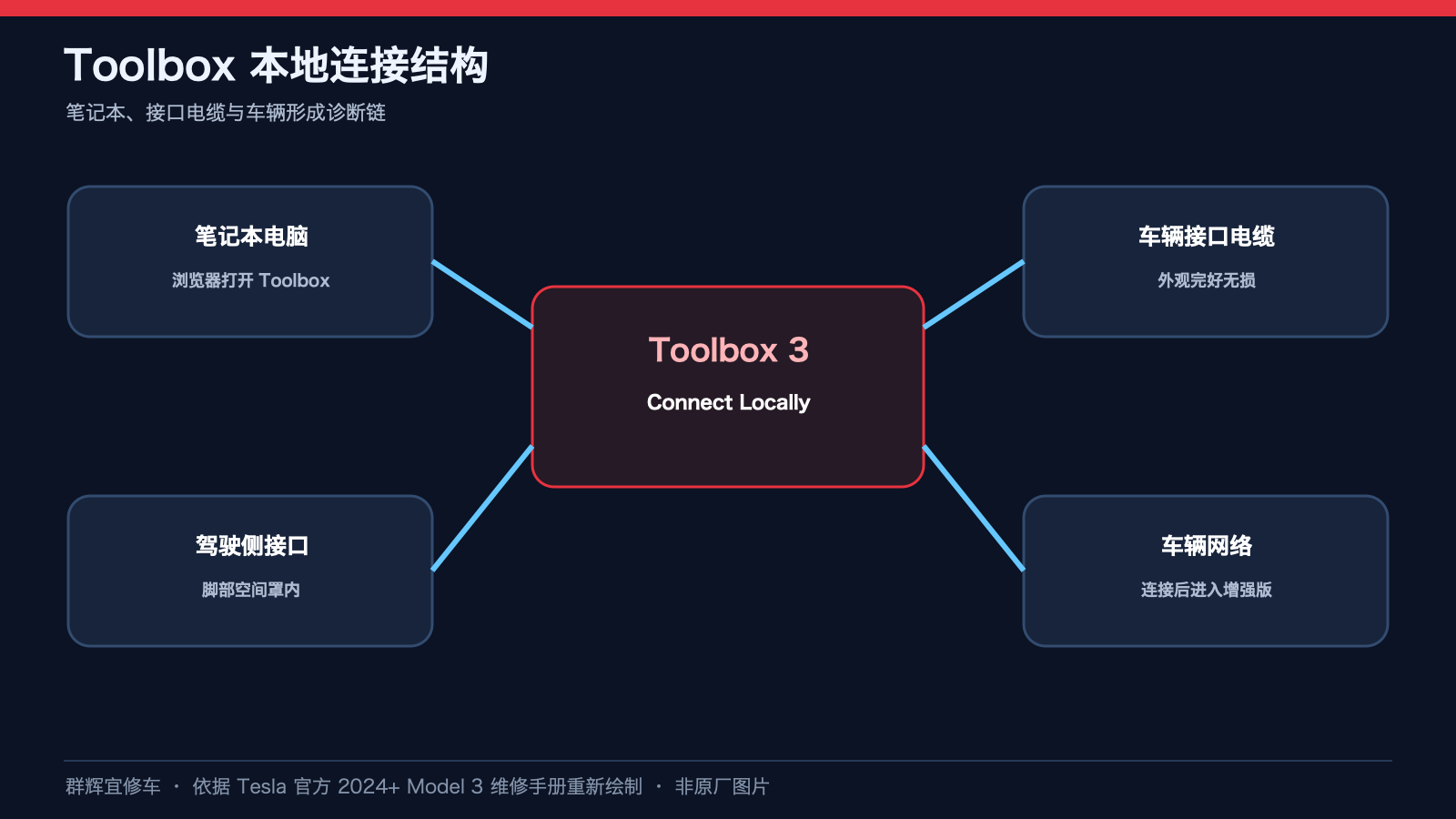

本文按 Tesla 官方“Toolbox(连接和断开)”程序,将首次连接、快速断开、快速连接和完全断开分开说明。连接成功后会自动激活维护模式增强版;这不等于已经运行维修例程,也不代替具体项目的安全准备。

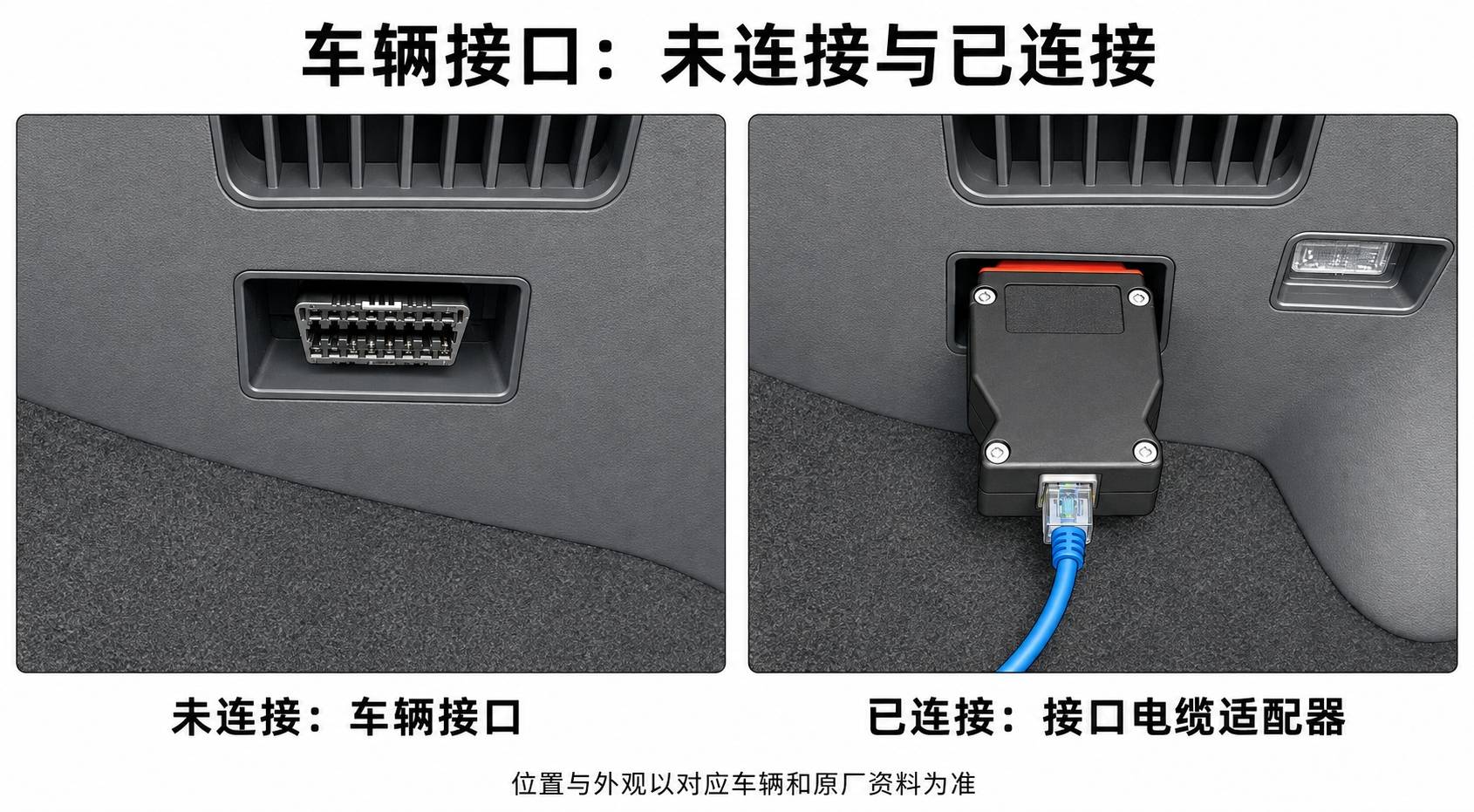

一、辨认车辆接口与适配器

原厂本程序指定打开左前门,在左侧脚部空间连接车辆接口。图示用于辨认裸接口和已接适配器外观,不提供针脚、通用线缆或电气接线定义;不要把“左侧”直接泛化为所有左右舵车辆的“驾驶侧”。配置有差异时应核对对应车辆资料。

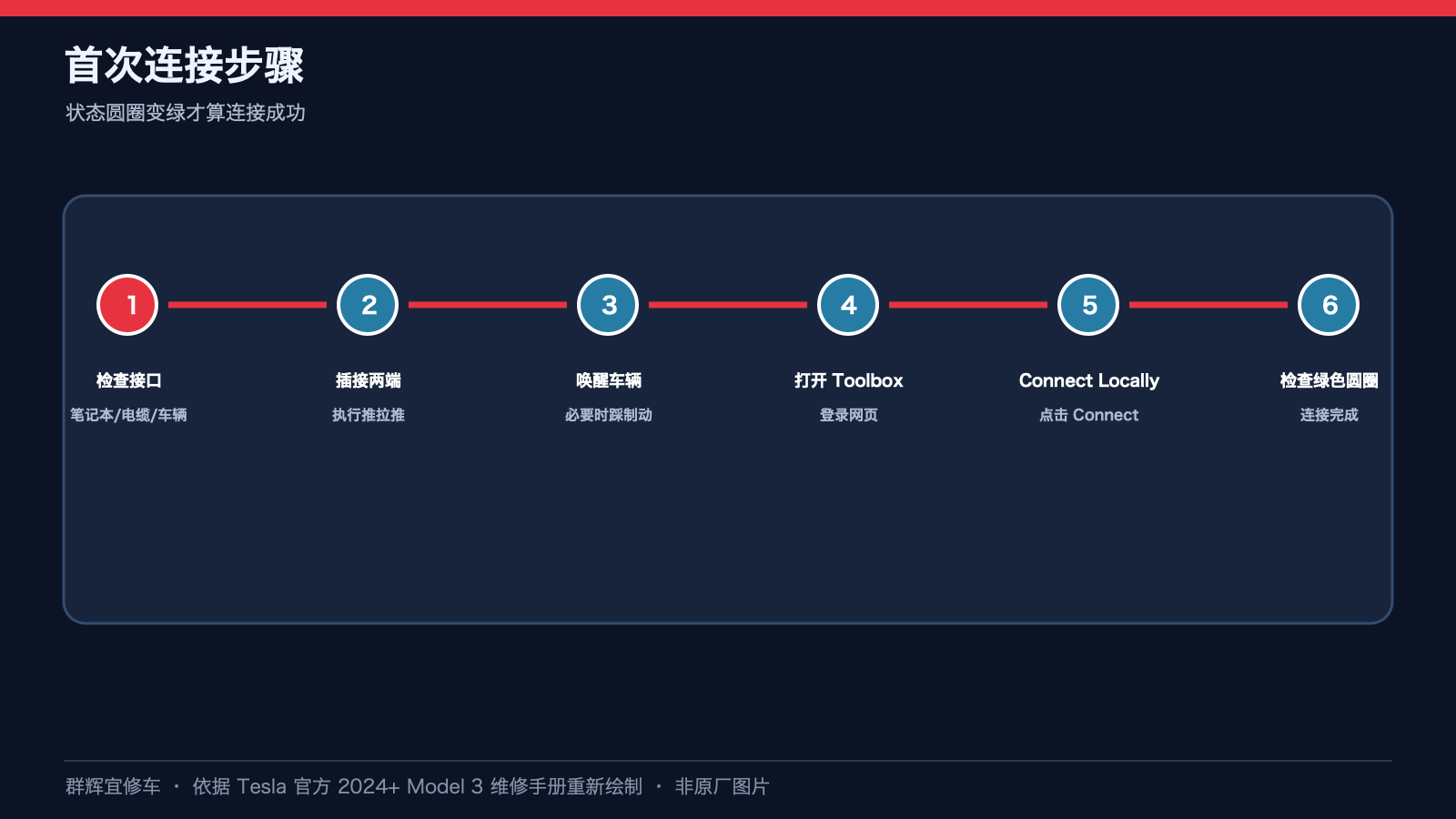

二、首次完成连接
- 检查笔记本电脑连接器、车辆接口电缆及车辆接口连接器;电缆有任何损坏都不得使用。
- 打开左前门,将车辆接口电缆连接到笔记本电脑和左侧脚部空间的车辆接口。对每个连接处执行推—拉—推测试。
- 若车辆电源已关闭,按原厂程序踩下制动踏板以接通车辆驱动导轨的电源。若笔记本电脑已关闭,开机、登录,打开浏览器进入 Toolbox 网站。
- 点击右上角灰色圆圈打开连接窗口,在下拉菜单选择 Connect Locally,再点击 Connect。
- 确认圆圈由灰色变绿色,表示成功建立连接;点击绿色圆圈关闭连接窗口。
- 返回原先要求连接 Toolbox 笔记本电脑的维修程序,继续该程序规定的工作。

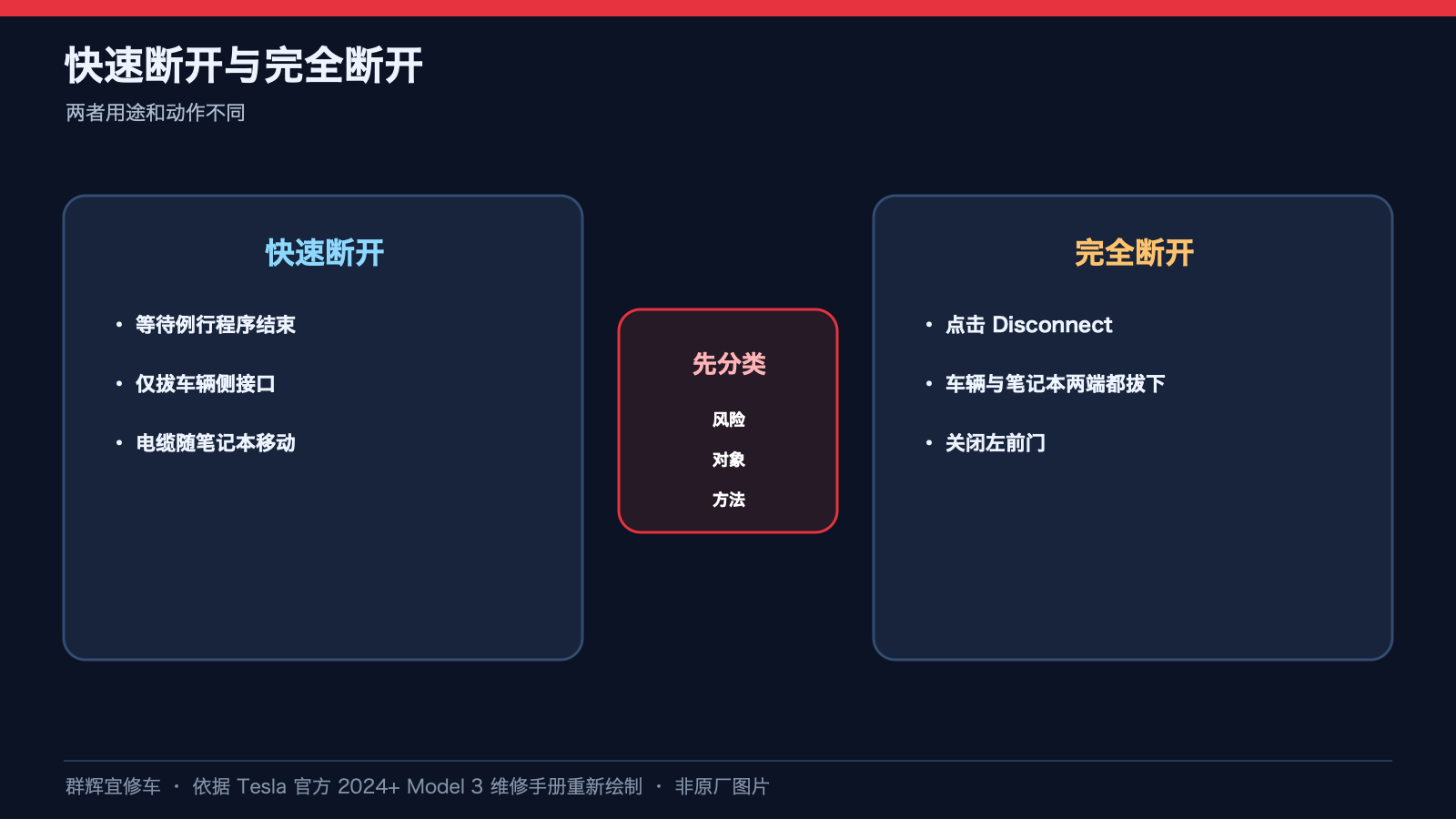

三、快速断开:只断开车辆端
- 等待任何正在运行的 Toolbox 例行程序完成。
- 将车辆接口电缆从车辆接口连接器断开。若移动笔记本电脑,电缆随笔记本电脑一起携带。

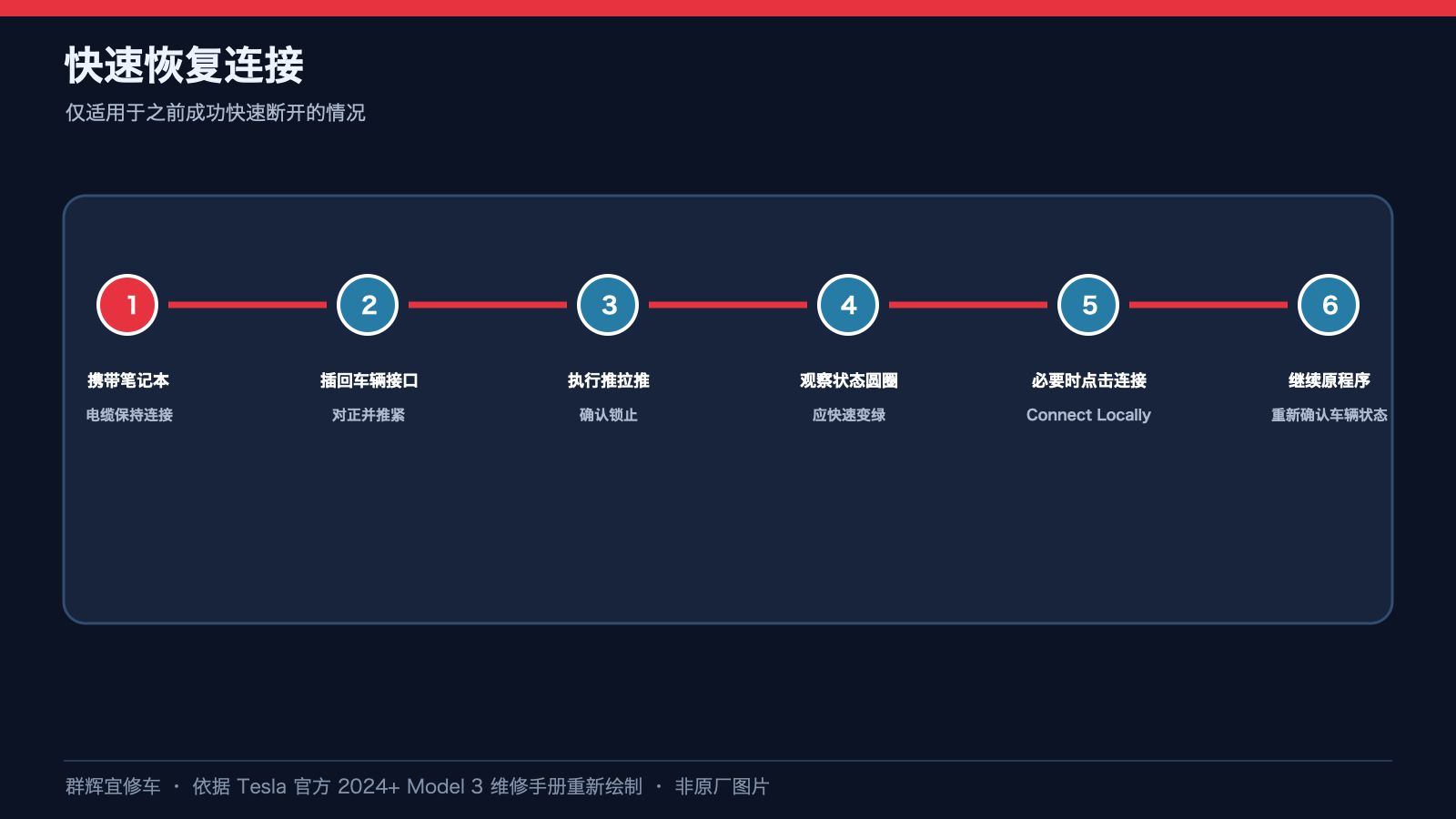

四、快速连接:有明确前提
只有成功快速断开之后,才适用快速连接。这不是用来跳过首次检查或中断运行中例程的捷径。
- 将笔记本电脑及车辆接口电缆携带至车上。
- 将电缆接回车辆接口连接器,对连接处执行推—拉—推测试。
- 若右上角圆圈没有立即变绿,点击圆圈,再选择 Connect Locally 并点击 Connect。

五、完全断开:先软件断开,再拔两端
- 等待任何正在运行的 Toolbox 例行程序完成。
- 点击右上角绿色圆圈,打开连接窗口。
- 点击 Disconnect,再点击灰色圆圈关闭连接窗口。
- 将电缆分别从车辆接口连接器和笔记本电脑断开。
- 关闭左前门。
六、权限与资料边界

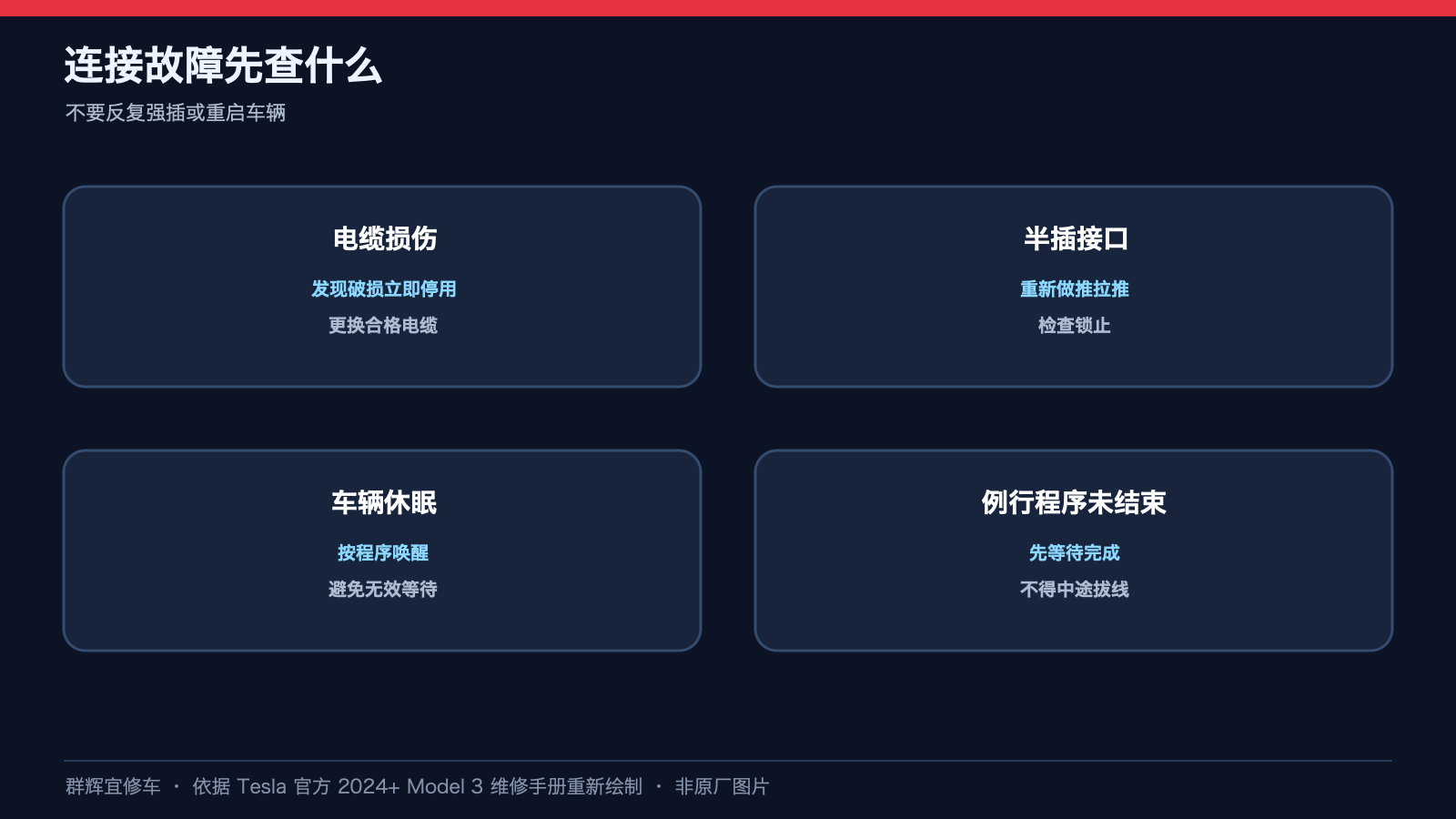

第三方及独立运营商员工访问安全相关 Toolbox 例行程序前,必须取得指定评估机构认可和授权。原厂将故障排除指向 Toolbox 文章 43695,将安全相关访问信息指向文章 7031800;本文未展开这些文章的内容,不猜测账号权限或排障结论。
资料来源与适用说明
来源:Tesla 官方 2024+ Model 3 维修手册:Toolbox(连接和断开)。按实车配置和当前软件版本核对。接口图参考原厂照片重绘,流程图为文字步骤摘要,均非原厂原图。完整操作顺序以本文分项步骤及对应原厂程序为准。
