2024+ 特斯拉 Model 3 Base 后制动片结构识读：摩擦副、卡子与钳体连接

本文对应2024+ Model 3 Base后制动片，改为结构识读培训，不推广到前制动或Performance配置，也不提供EPB操作及活塞回推步骤。

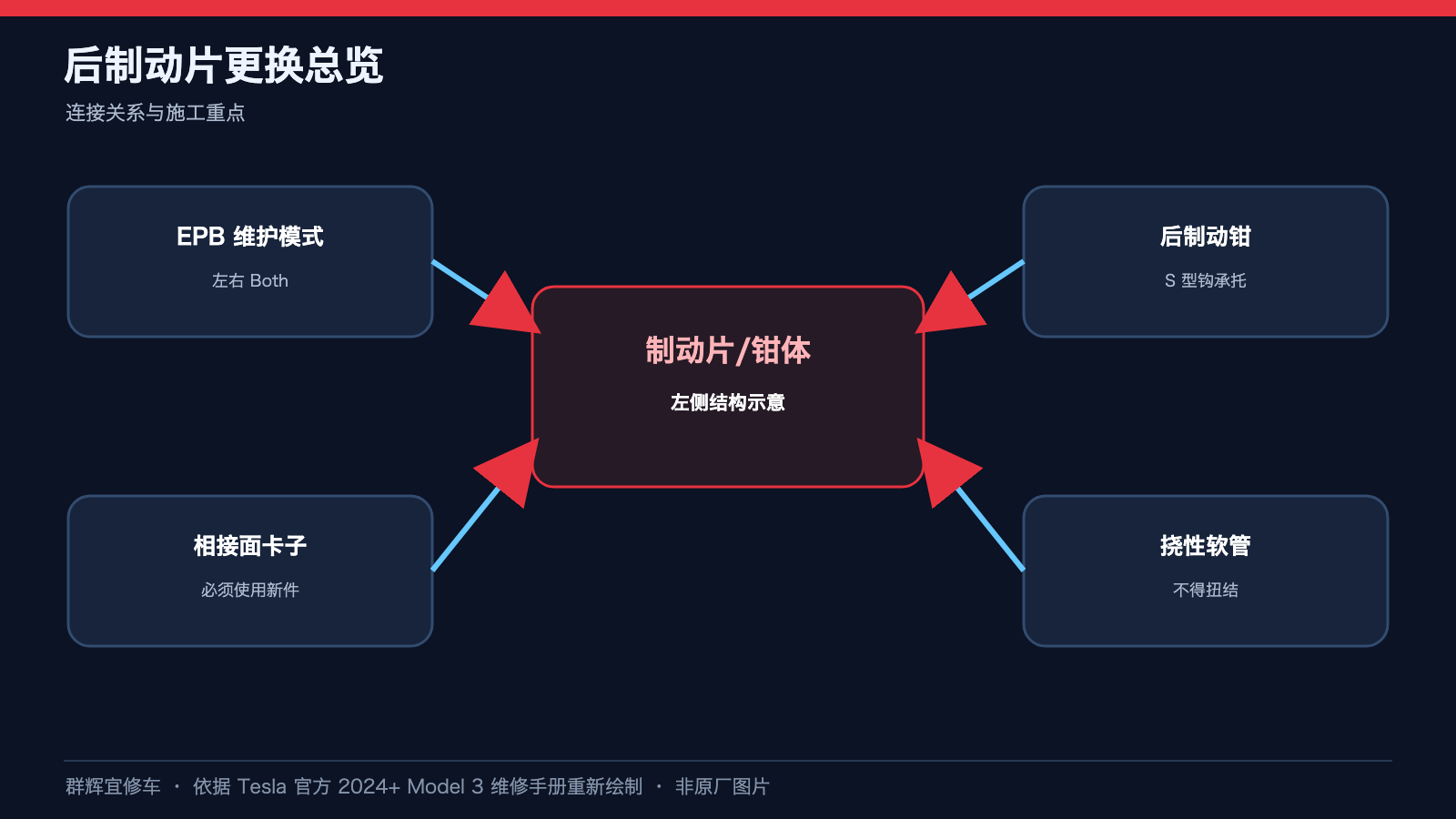

一、制动片、制动盘和支架卡子分开看

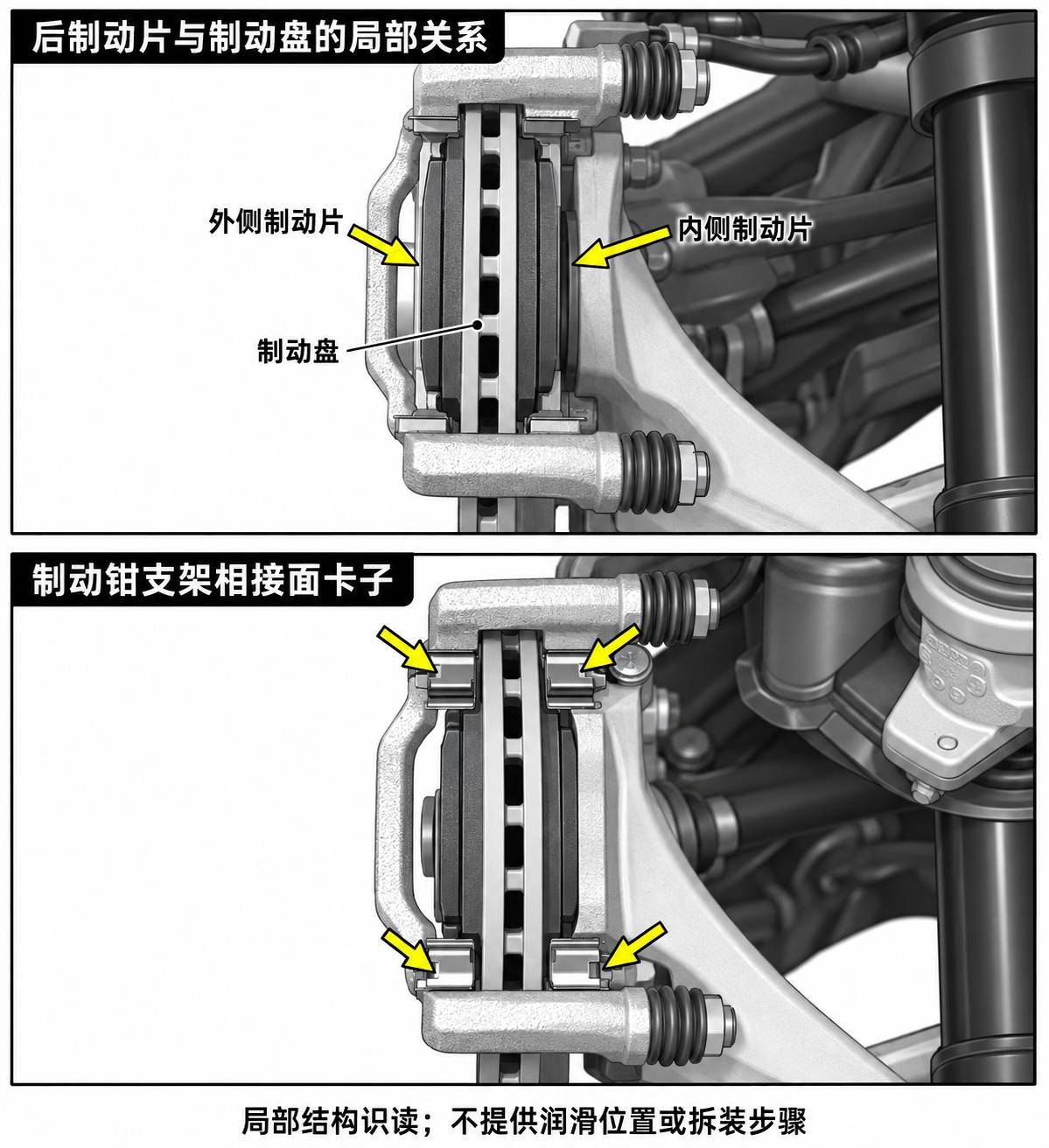

上图显示制动盘与两侧制动片的局部关系；下图标识支架相接面卡子附近的位置。黄色标识仅帮助定位，不是涂润滑剂的区域图，不能据此在摩擦表面涂抹任何材料。

二、钳体固定位置属于另一组对象

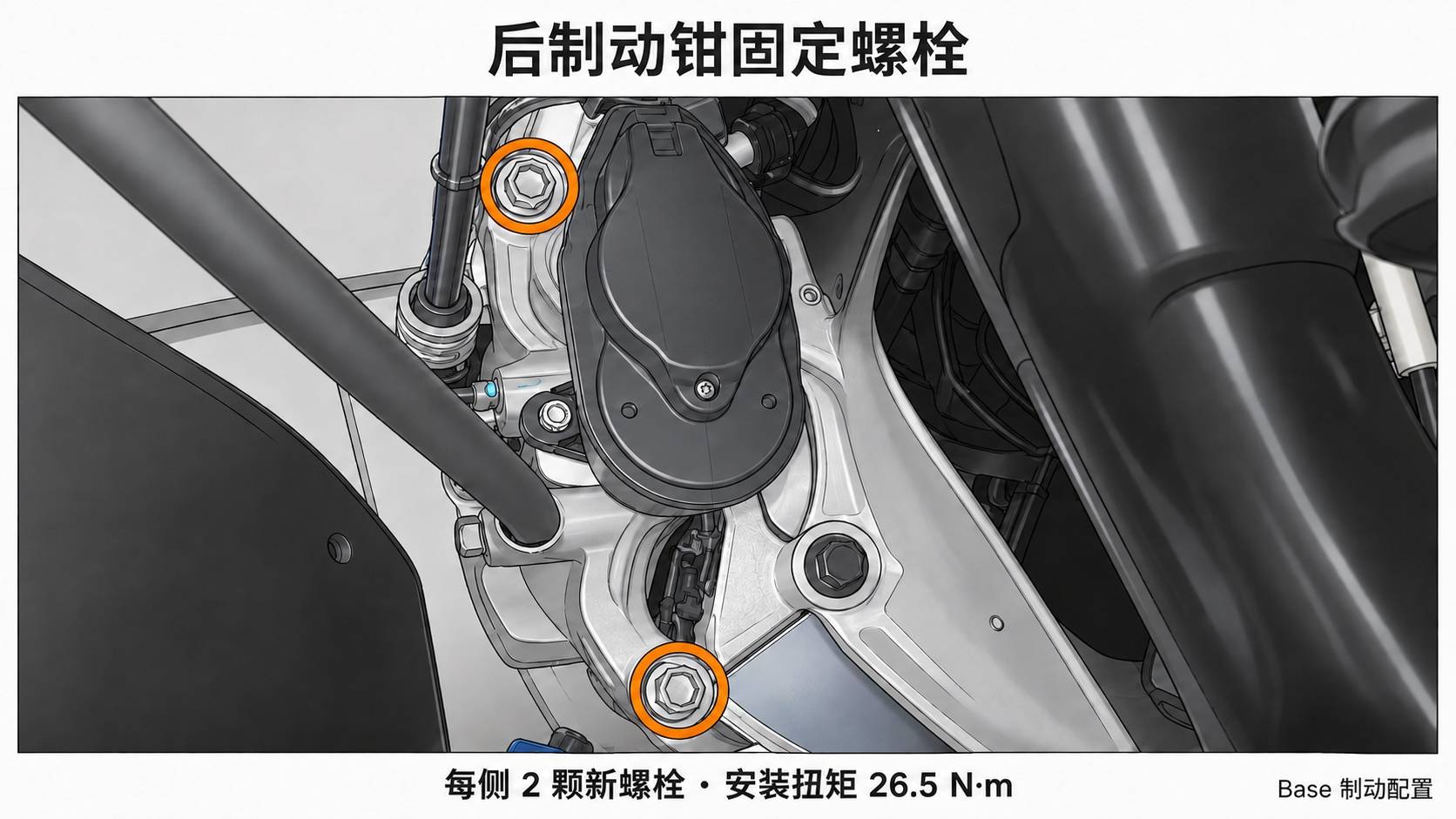

下面两处圈示位置对应钳体与支架连接，不应与后制动钳总成至转向节的固定件混计，也不是制动盘固定螺栓。

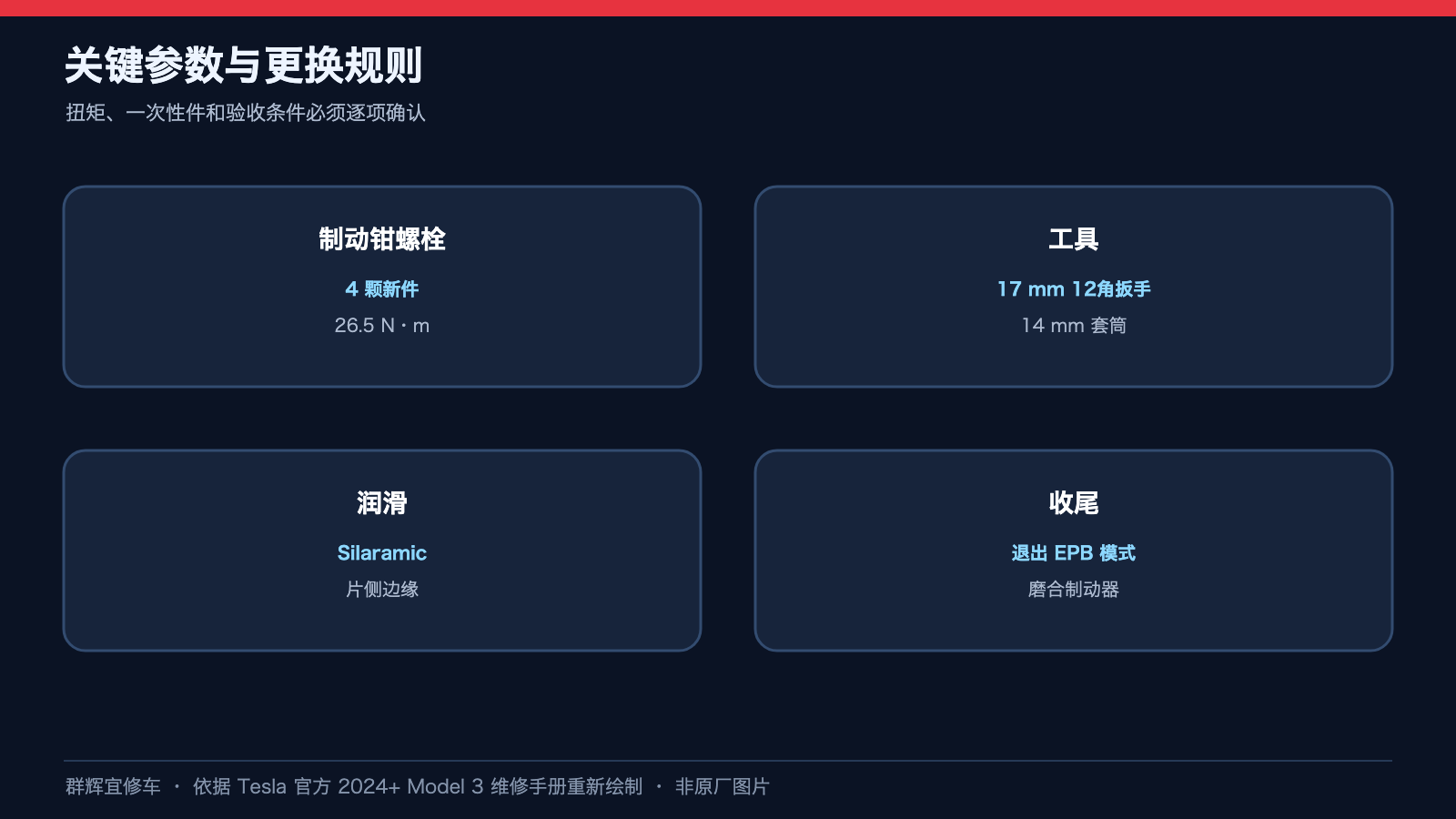

图中26.5 N·m及换新字样是所引版本针对该连接的标注。本文不以单图提供紧固、支承或更换决定；数值不能套用于外观相近的另一组螺栓。

三、润滑对象疑点不自行改字补齐

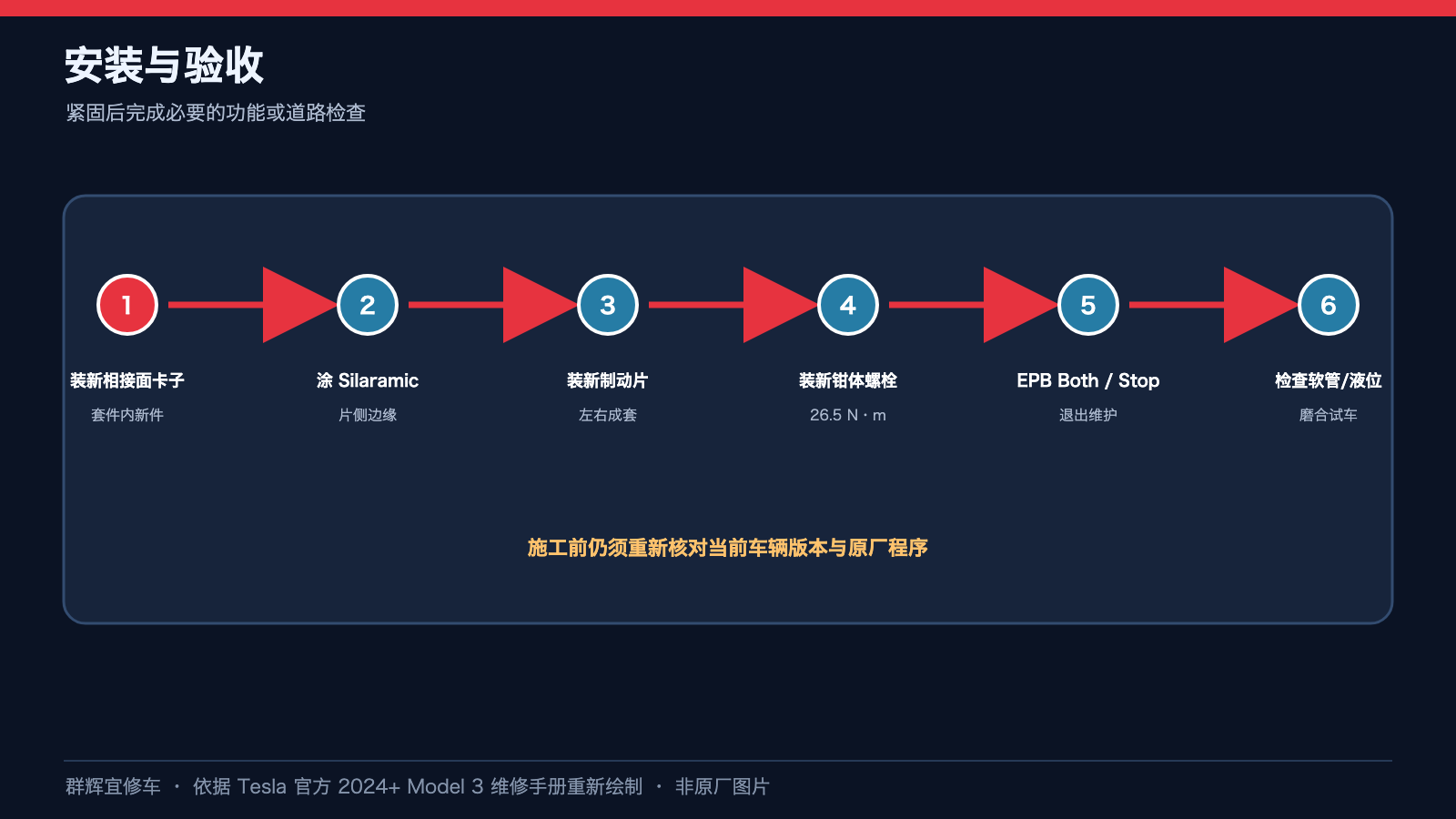

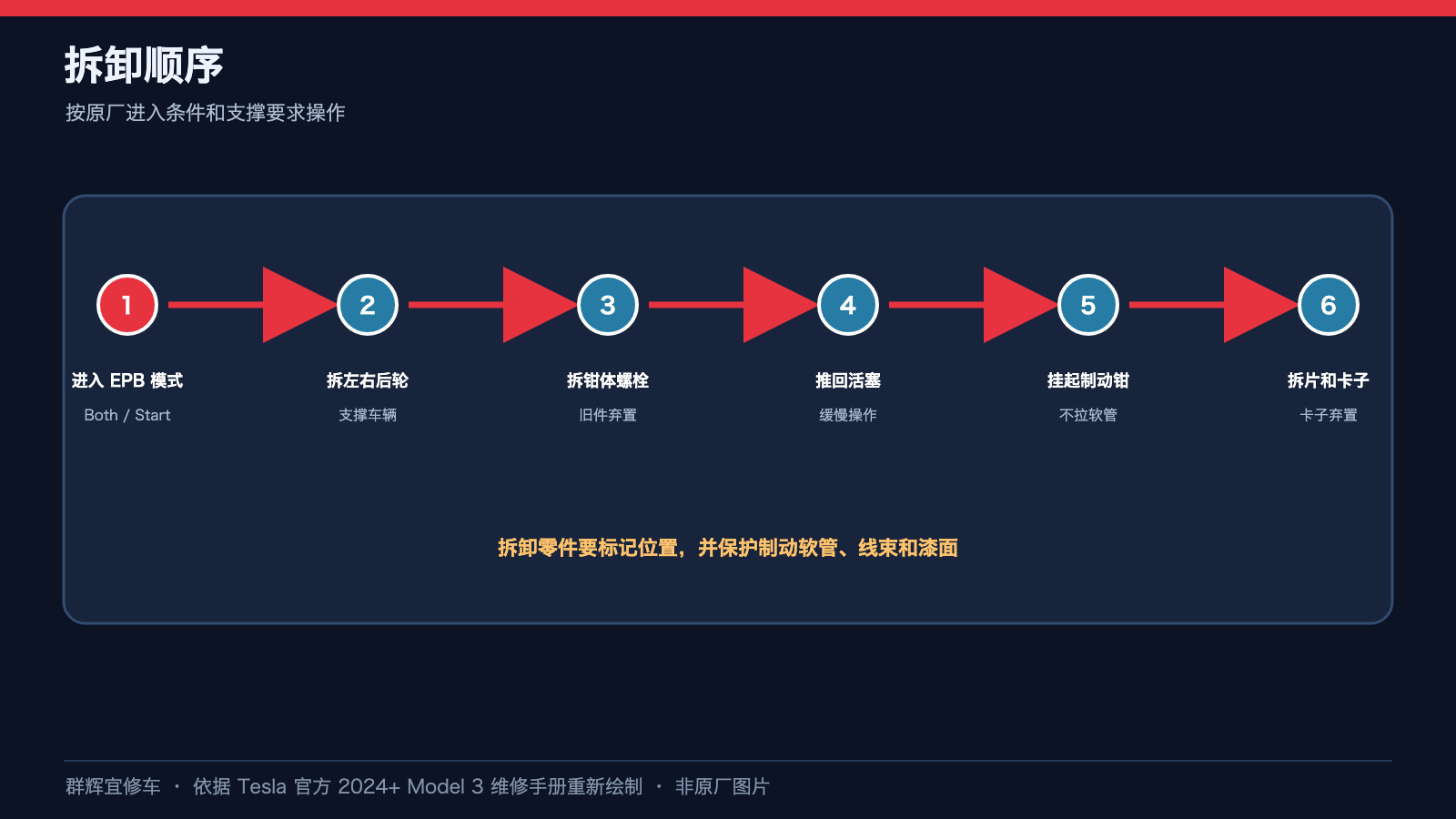

该后制动片条目的安装段出现“左前制动片”边缘润滑的措辞。本文不把它默改成后制动片，也不把照片中的箭头解释为润滑范围。旧连续拆装、活塞回推、润滑和EPB进出步骤不在本文中作为操作依据。

软管走向、驻车制动状态和维修后的系统检查与磨合都是独立事项，不能凭上述结构图判断已满足交车条件。实际作业须使用明确且适用车辆的有效程序。

原厂资料及关联程序

本文核对 Tesla《2024+ Model 3 维修手册》的中文《制动片套件 - 后 - Base 标准版 ((拆卸和更换))》及英文版《Brake Pad Kit - Rear (Base Brakes) (Remove and Replace)》；主 GUID：GUID-33E23E0A-0179-4122-926E-442D0E5905A0。核对日期：2026-09-23。原厂页面及适用配置可能更新，施工前须重开页面核对。

本题的资料边界：Base 后制动片程序的安装文字出现“左前制动片”润滑对象，而本题是后轮；本文不把方位自动改字，也不从图片推定可润滑区域。

原厂主程序直接引用且与本页边界相关的入口：驻车制动 - 钳 - 后 - LH（释放）——EPB 状态与卡钳作业边界需另行核对。它们是独立程序，不能把本页局部图片拼成完整作业流程。

文中标注为教学重绘的图片并非原厂原图；原厂局部照片与教学示意均只支持所述可见结构，不能证明隐藏连接、受力点或安全状态。本文不能替代原厂完整程序、实车配置核对和人员防护要求。
