摘要适用范围：BR221，代码 806/807/808/809 BR216，代码 807/808/809。投诉：车辆静止时，组合仪表中显示信息“ESP 损坏，去特许服务中心修理”和/或...

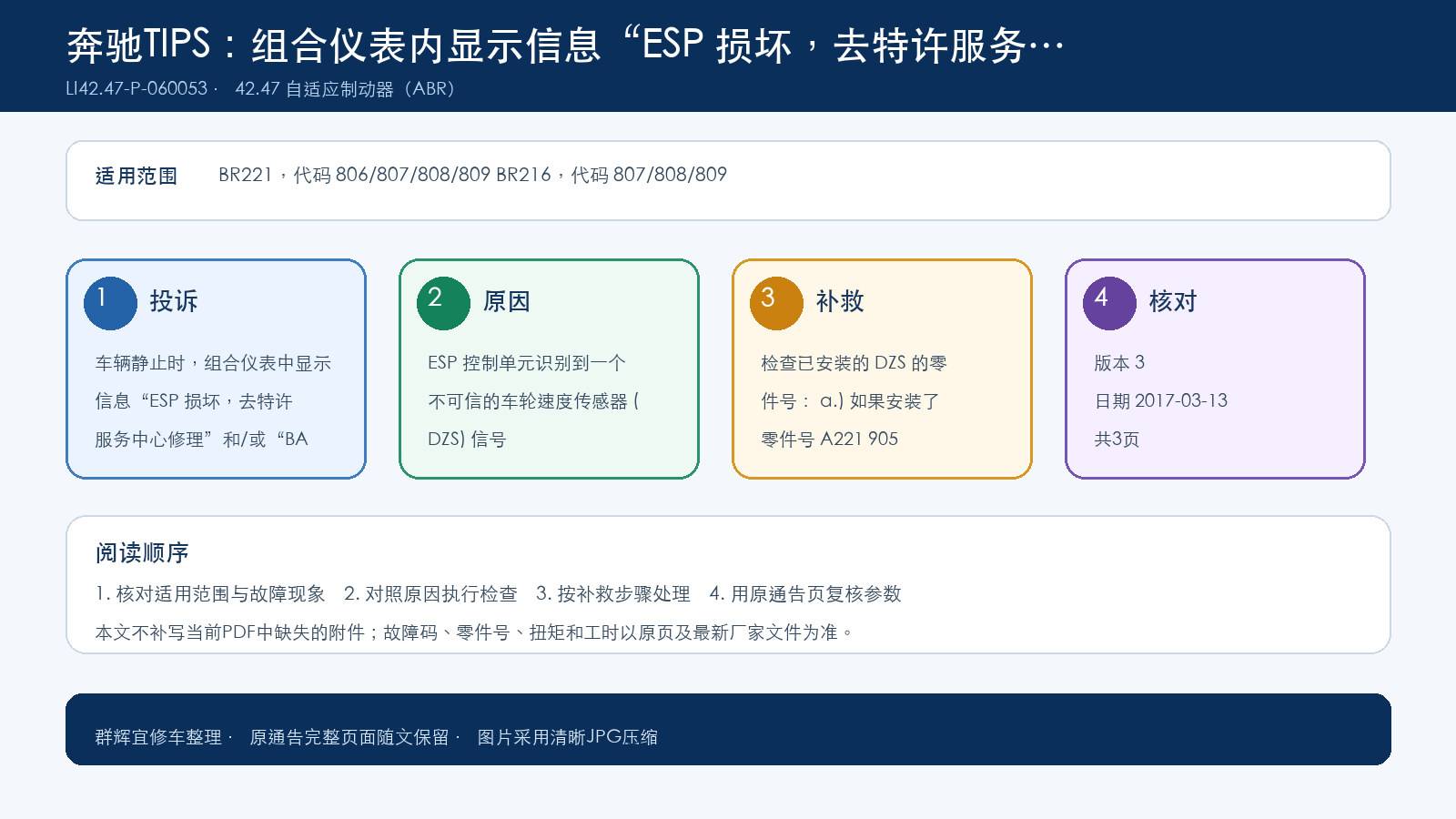

群辉宜修车依据LI42.47-P-060053重新编排的阅读图：按适用范围、投诉、原因和补救顺序核对，原通告完整页面随文保留。

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

通告编号LI42.47-P-060053，版本3
功能组42.47 自适应制动器（ABR）
日期2017-03-13
适用范围BR221，代码 806/807/808/809 BR216，代码 807/808/809

一、故障现象与投诉条件

车辆静止时，组合仪表中显示信息“ESP 损坏，去特许服务中心修理”和/或“BAS 损坏，去特许服务中心修理”。

况下，电控车辆稳定行驶系统 (ESP) 警告灯（黄色三角）闪

烁，且变速箱不能从“P”档移出。

提示：

须至少有两个

- 5101 和/或

- 5102 和/或

- 5105 和/或

- 5106 和/或

- 5107 和/或

- 5111 和/或

- 5112 和/或

- 5115 和/或

- 5116 和/或

- 5117 和/或

- 5121 和/或

- 5122 和/或

- 5125 和/或

- 5126 和/或

- 5131 和/或

- 5132 和/或

- 5135 和/或

- 5136 和/或

- 5137

二、原通告列出的可能原因

三、检查与补救步骤

的 DZS 的零件号：

要时更换 DZS。

零件号 A221 905 71 00 或 A221 905 73 00 或 A221 905 74 00 或 A221 905 02 01，则如下更换 DZS：

- - 两个前部 DZS

- - 两个后部 DZS

四、控制单元与故障代码

障文本

ABR-Adaptive Brake (SBC3) 5132 L6/4 (right rear speed sensor):Carry out visual inspection.

ABR-Adaptive Brake (ABRXT) 511100 L6/2 (right front speed sensor):Carry out visual inspection.

ABR-Adaptive Brake (ABRXT) 511700 L6/2 (right front speed sensor):Check installation of sensor and

rotor.

ABR-Adaptive Brake (ABRXT) 510200 L6/1 (left front speed sensor):Carry out visual inspection.

ABR-Adaptive Brake (ABRXT) 513500 L6/4 (right rear speed sensor):Carry out visual inspection.

ABR-Adaptive Brake (ABRXT) 510600 L6/1 (left front speed sensor):The rotation direction is incorrect.

ABR-Adaptive Brake (ABRXT) 513200 L6/4 (right rear speed sensor):Carry out visual inspection.

ABR-Adaptive Brake (ABRXT) 512200 L6/3 (left rear speed sensor):Carry out visual inspection.

ABR-Adaptive Brake (ABRXT) 512500 L6/3 (left rear speed sensor):Carry out visual inspection.

ABR-Adaptive Brake (ABRXT) 511500 L6/2 (right front speed sensor):Carry out visual inspection.

ABR-Adaptive Brake (ABRXT) 510700 L6/1 (left front speed sensor):Check installation of sensor and ro-

tor.

ABR-Adaptive Brake (SBC3) 5102 L6/1 (left front speed sensor):Carry out visual inspection.

ABR-Adaptive Brake (ABRXT) 511200 L6/2 (right front speed sensor):Carry out visual inspection.

ABR-Adaptive Brake (ABRXT) 511600 L6/2 (right front speed sensor):The rotation direction is incorrect.

ABR-Adaptive Brake (ABRXT) 512100 L6/3 (left rear speed sensor):Carry out visual inspection.

ABR-Adaptive Brake (SBC3) 5131 L6/4 (right rear speed sensor):Carry out visual inspection.

ABR-Adaptive Brake (SBC3) 5135 L6/4 (right rear speed sensor):Carry out visual inspection.

ABR-Adaptive Brake (SBC3) 5105 L6/1 (left front speed sensor):Carry out visual inspection.

ABR-Adaptive Brake (SBC3) 5116 L6/2 (right front speed sensor):Carry out visual inspection.

ABR-Adaptive Brake (SBC3) 5125 L6/3 (left rear speed sensor):Carry out visual inspection.

ABR-Adaptive Brake (SBC3) 5106 L6/1 (left front speed sensor):Carry out visual inspection.

ABR-Adaptive Brake (SBC3) 5136 L6/4 (right rear speed sensor):Carry out visual inspection.

ABR-Adaptive Brake (SBC3) 5112 L6/2 (right front speed sensor):Carry out visual inspection.

ABR-Adaptive Brake (SBC3) 5115 L6/2 (right front speed sensor):Carry out visual inspection.

ABR-Adaptive Brake (SBC3) 5101 L6/1 (left front speed sensor):Carry out visual inspection.

ABR-Adaptive Brake (SBC3) 5111 L6/2 (right front speed sensor):Carry out visual inspection.

ABR-Adaptive Brake (SBC3) 5121 L6/3 (left rear speed sensor):Carry out visual inspection.

ABR-Adaptive Brake (SBC3) 5126 L6/3 (left rear speed sensor):Carry out visual inspection.

ABR-Adaptive Brake (SBC3) 5122 L6/3 (left rear speed sensor):Carry out visual inspection.

ABR-Adaptive Brake (ABRXT) 512700 L6/3 (left rear speed sensor):Check installation of sensor and ro-

tor.

ABR-Adaptive Brake (ABRXT) 510100 L6/1 (left front speed sensor):Carry out visual inspection.

ABR-Adaptive Brake (ABRXT) 510500 L6/1 (left front speed sensor):Carry out visual inspection.

ABR-Adaptive Brake (ABRXT) 513100 L6/4 (right rear speed sensor):Carry out visual inspection.

ABR-Adaptive Brake (ABRXT) 513700 L6/4 (right rear speed sensor):Check installation of sensor and

rotor.

五、零件、操作与WIS参考

零件信息

零件号 ES1 ES2 名称 数量 提示 EPC

A 221 905 71 00 前轴转速传感器 1 非 4MATIC X

针对 4MATIC X

A 221 905 73 00 后轴转速传感器 1 X

操作号与损坏代码

容 时间 损坏代码 提示

42-9873 为 EPS 更换第 1 车轴的转速传感器（两

个）（检测后）

43A08 73 43A08 - 左侧

43N08 - 右侧

42-9878 为 EPS 更换第 2 车轴的转速传感器（两

个）（检测后）

43A09 73 43A09 - 左侧

43N09 - 右侧

WIS参考

左前或右前转速传

感器

补救

左后或右后转速传

感器

补救

6、原始TIPS通告页面

以下完整保留3页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

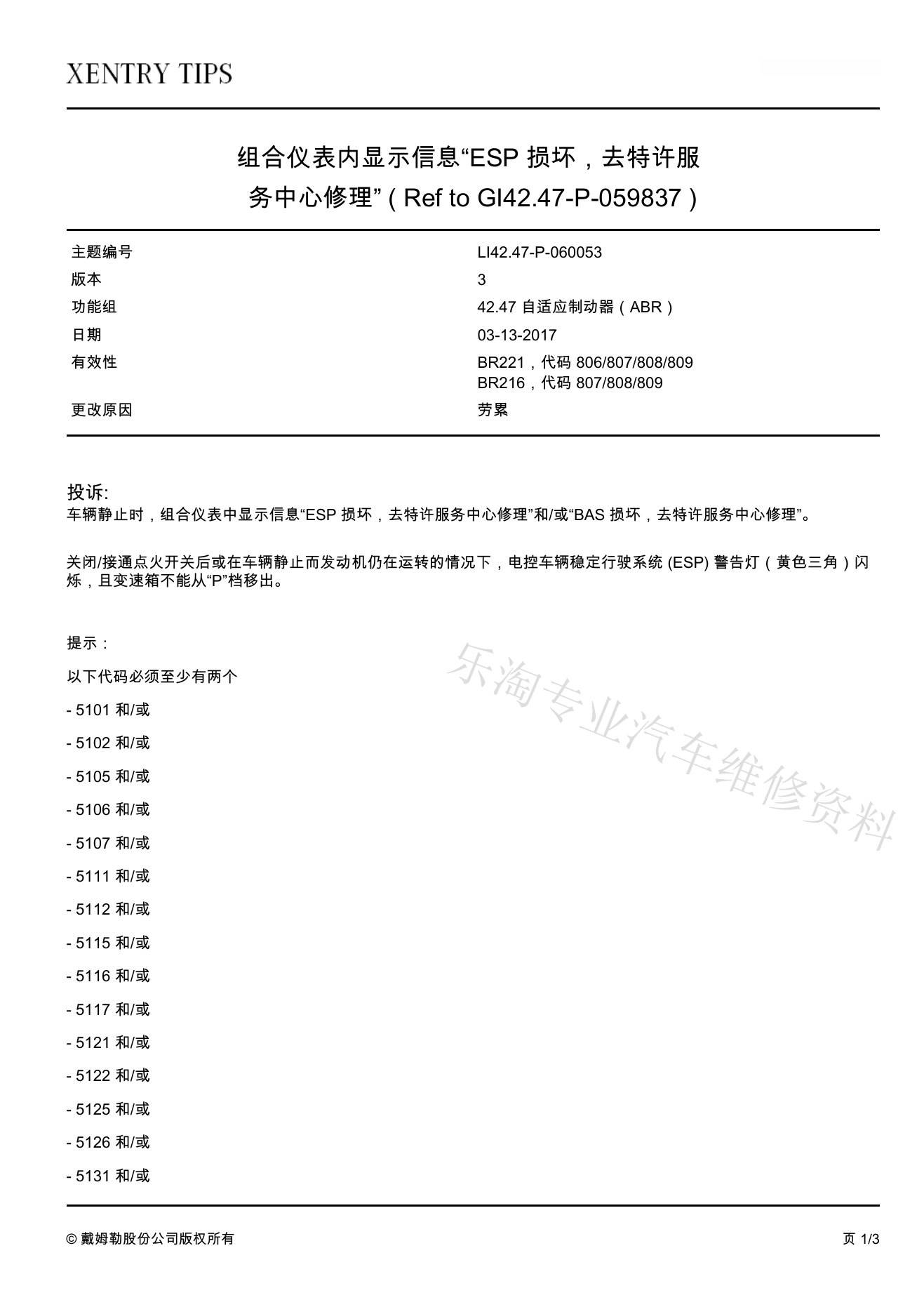

LI42.47-P-060053原通告第1页：投诉与适用范围、可能原因。

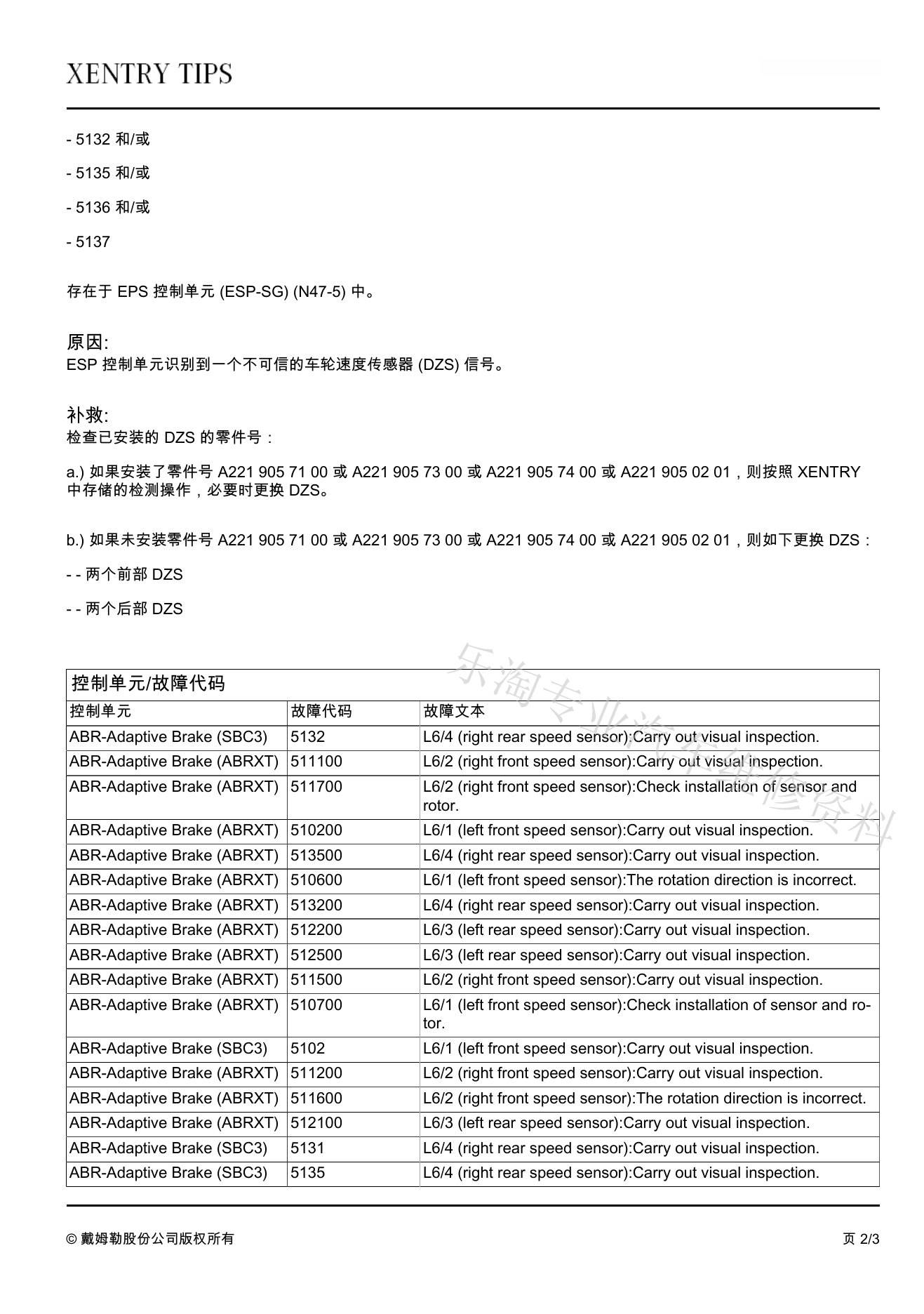

LI42.47-P-060053原通告第2页：可能原因、补救步骤、故障代码、零件信息。

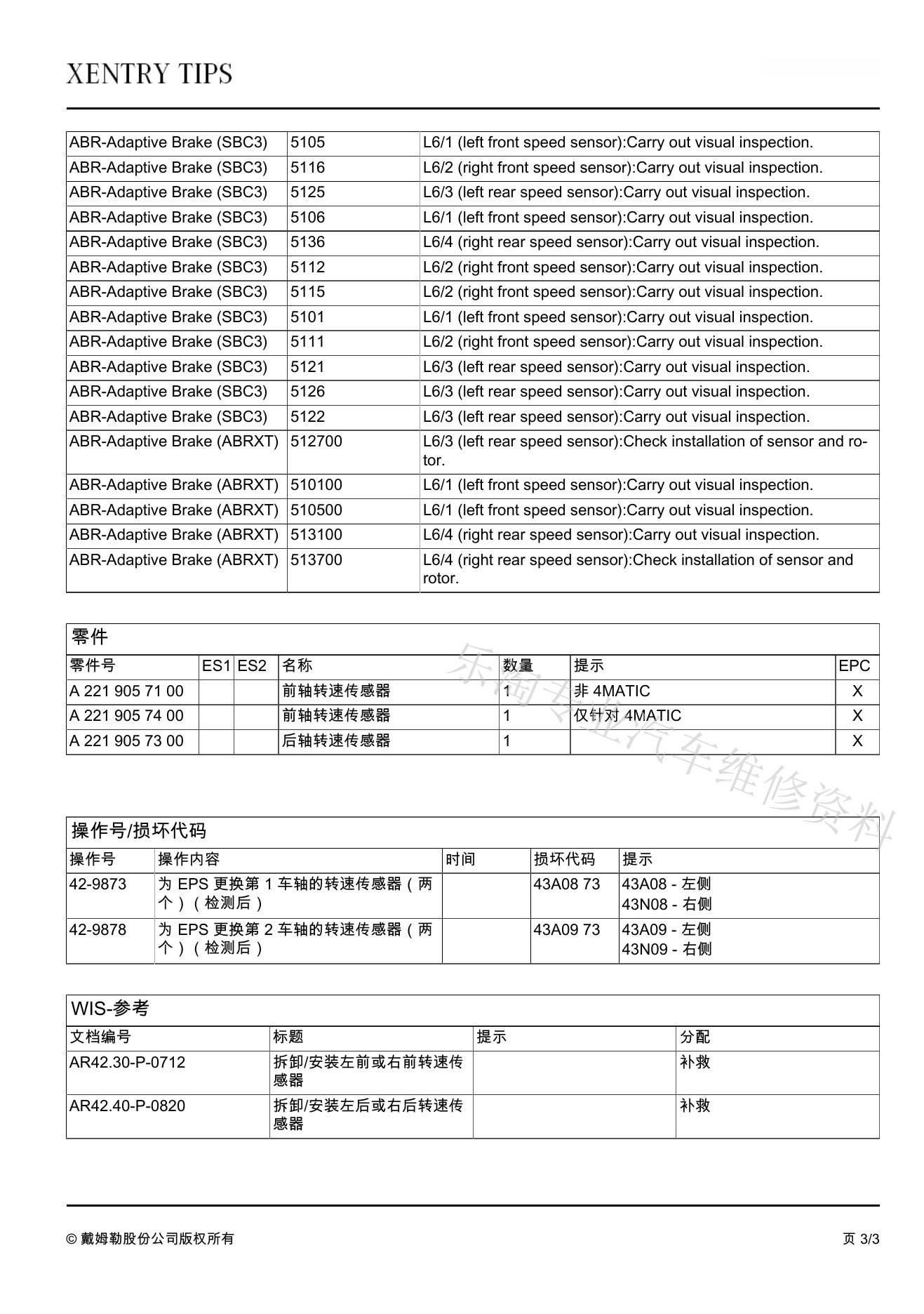

LI42.47-P-060053原通告第3页：补救步骤、零件信息、操作与损坏代码、WIS参考。

7、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
