2024+ 特斯拉 Model 3 LET 大灯照准检查：35 cm 距离、垂直基准与 Y/H 数值记录

这是一项使用 LET SLA 40 设备检查大灯照准的程序，不是调整大灯的操作教程。检查时最重要的前提是：不要通过车辆触摸屏进入“Adjust Headlights（调整大灯）”模式。原厂说明，该模式会产生非标准光型，不能用于照准检查。

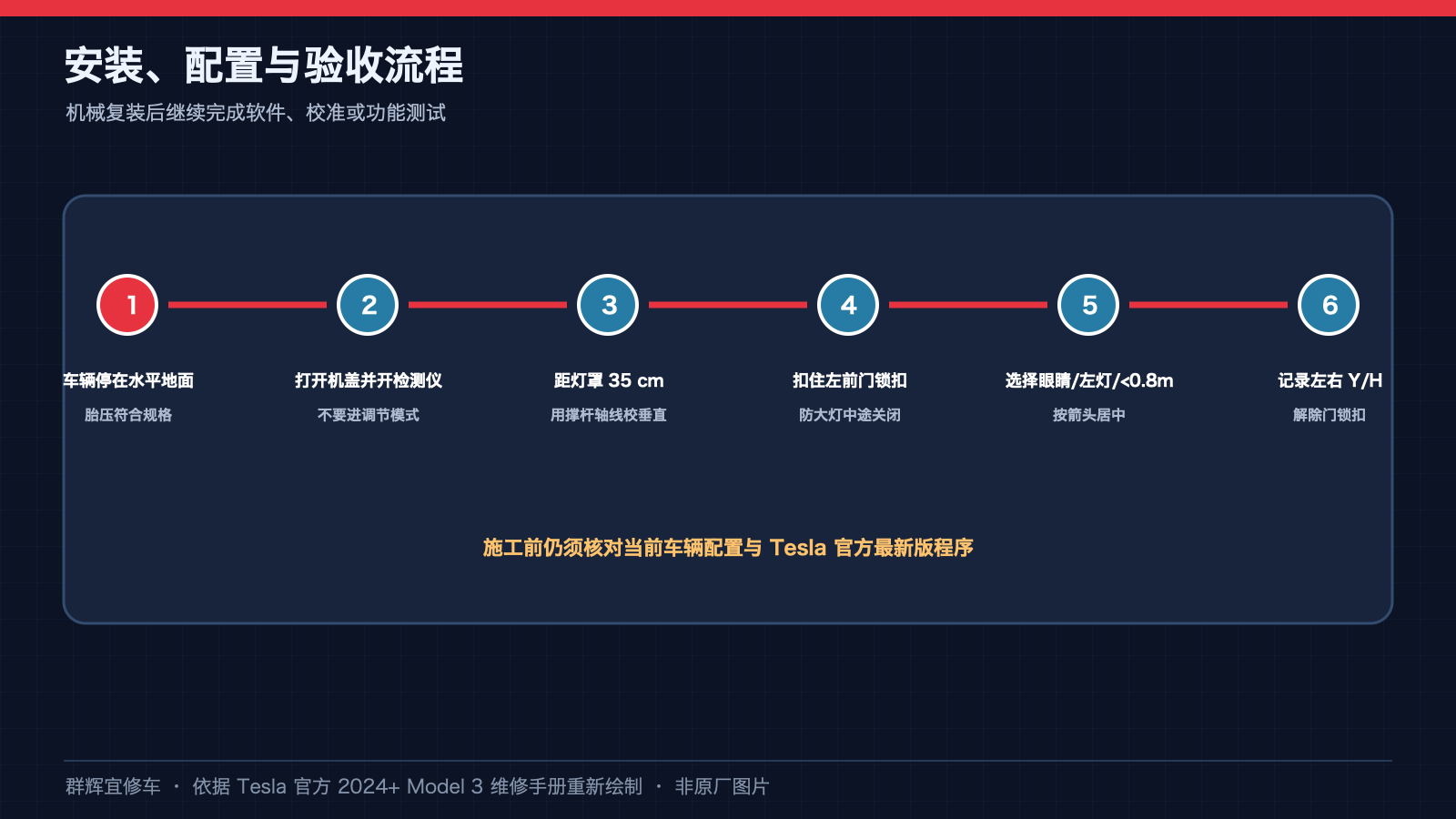

一、设备与车辆准备

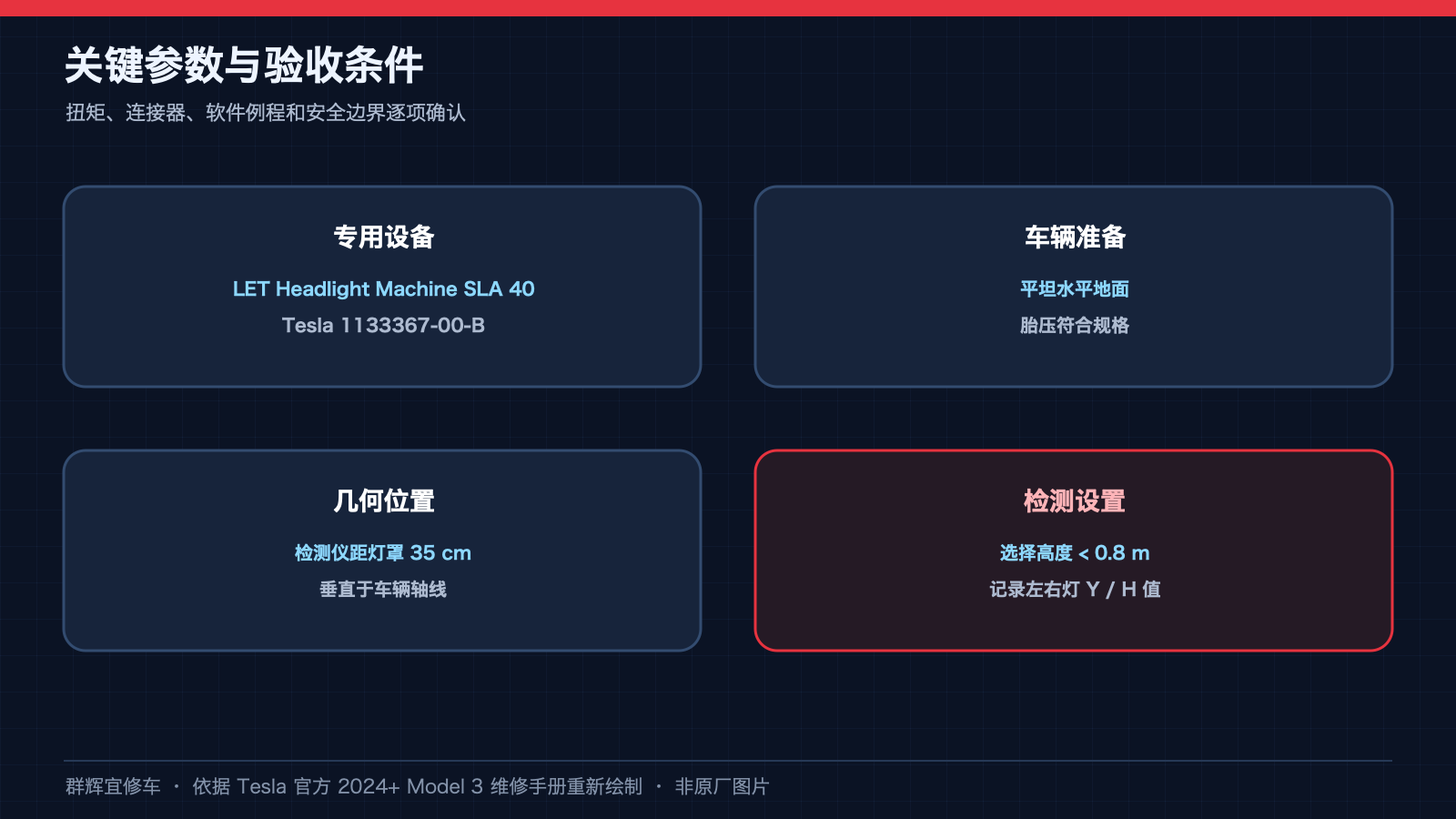

使用原厂列出的 LET Headlight Machine SLA 40，工具编号 1133367-00-B。遵守人员防护和人体工程学要求。

1. 将车辆停放在平坦、水平地面上。
2. 确认轮胎压力符合该车规定值；本检查页没有给出统一胎压，不能从其他作业借用数值。
3. 打开前盖，开启大灯检测设备。

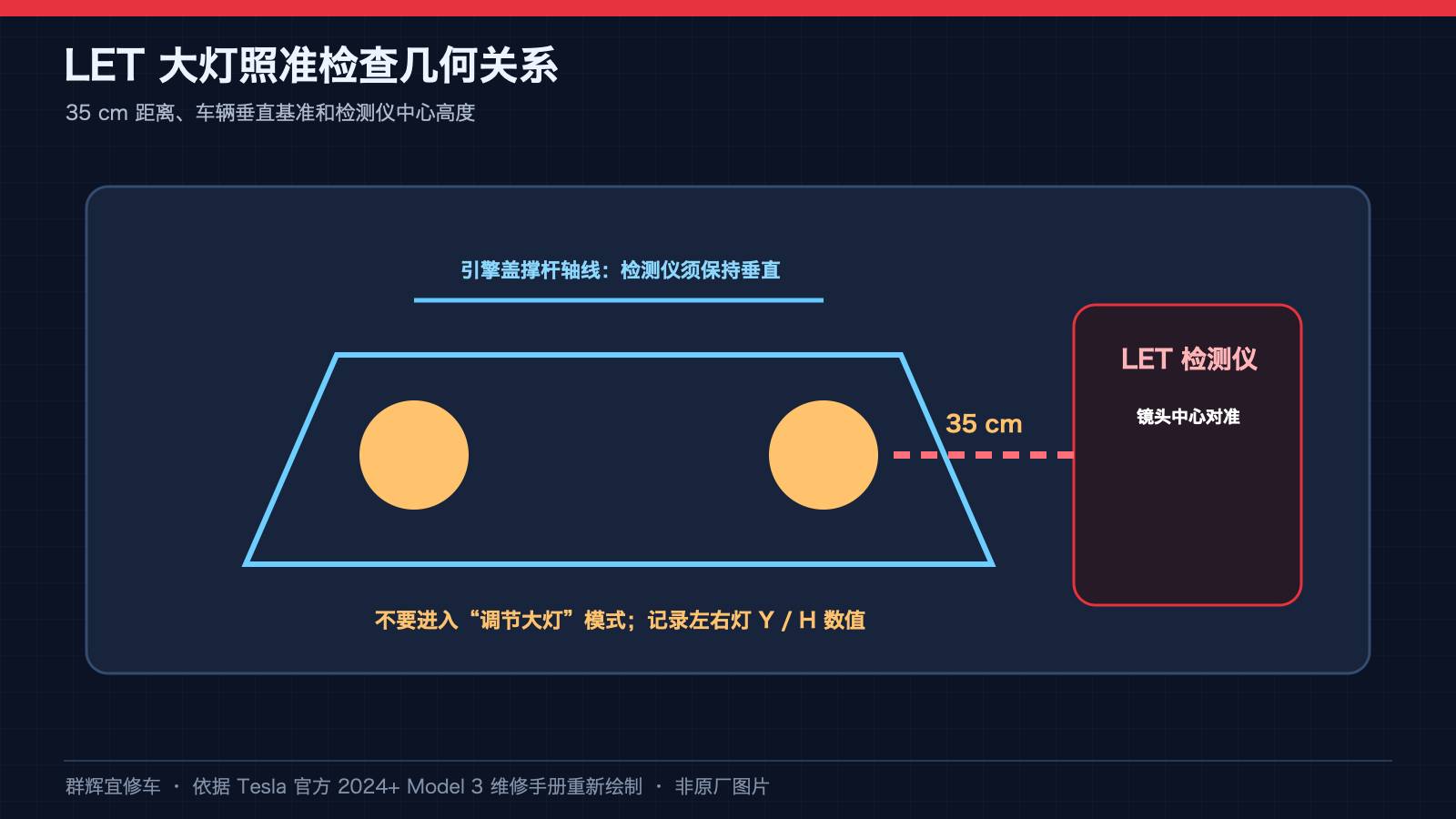

二、35 cm 是设备与灯透镜的距离

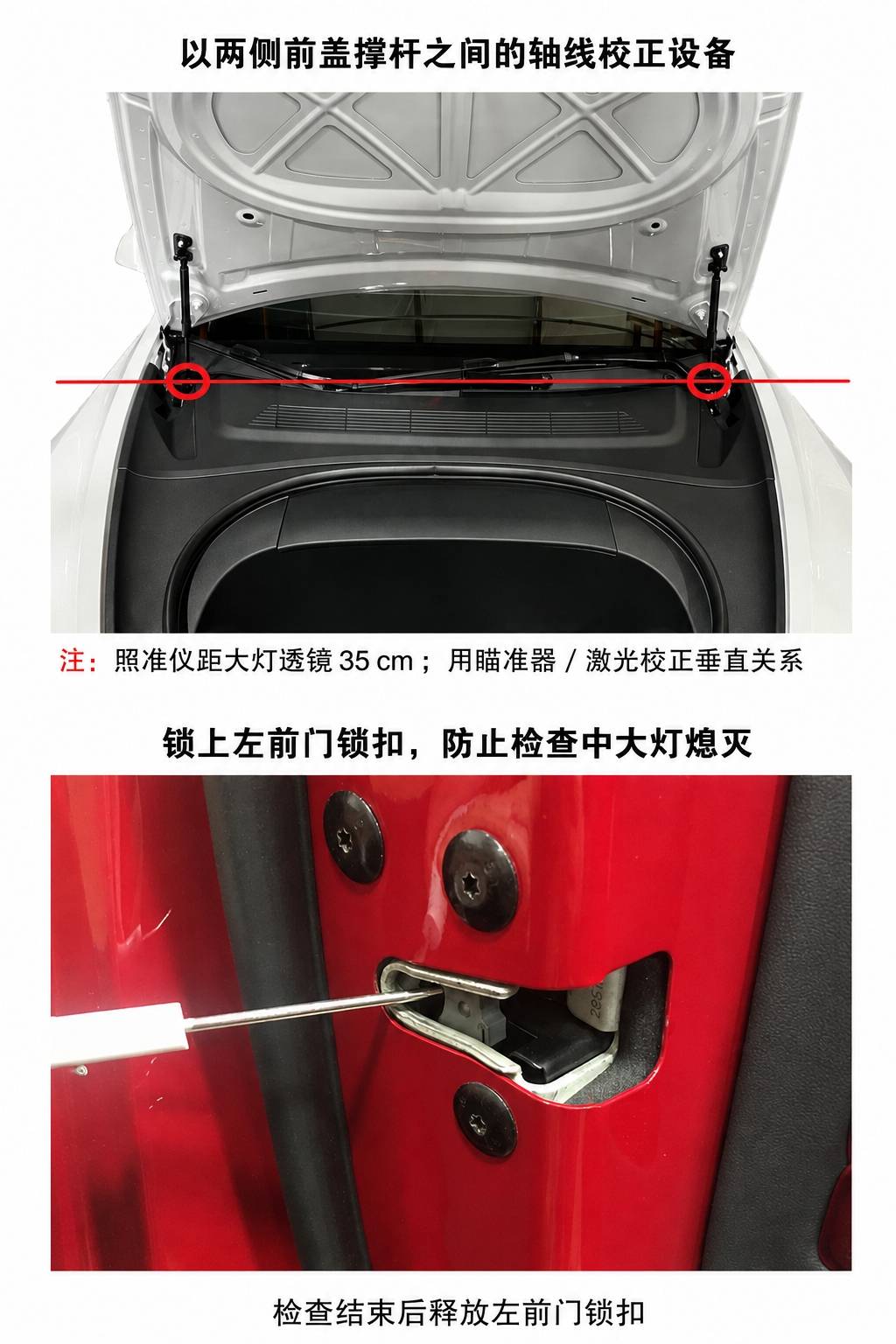

将照准仪布置在距大灯透镜 35 cm 的位置，并按原厂方法校正设备与车辆的垂直关系。利用瞄准器或激光，以两侧前盖撑杆之间的轴线为基准；在左右大灯之间移动设备时，投射到撑杆上的激光角度应保持一致。这个条件用于判断设备是否摆正，不是让车辆迁就摆歪的设备。

按原厂步骤锁上左前门的锁扣，以防止检查过程中大灯关闭，再打开大灯。下图展示的是门打开状态下锁扣的处理，并非要求把车门直接关上；结束时必须释放该锁扣后再正常关门。

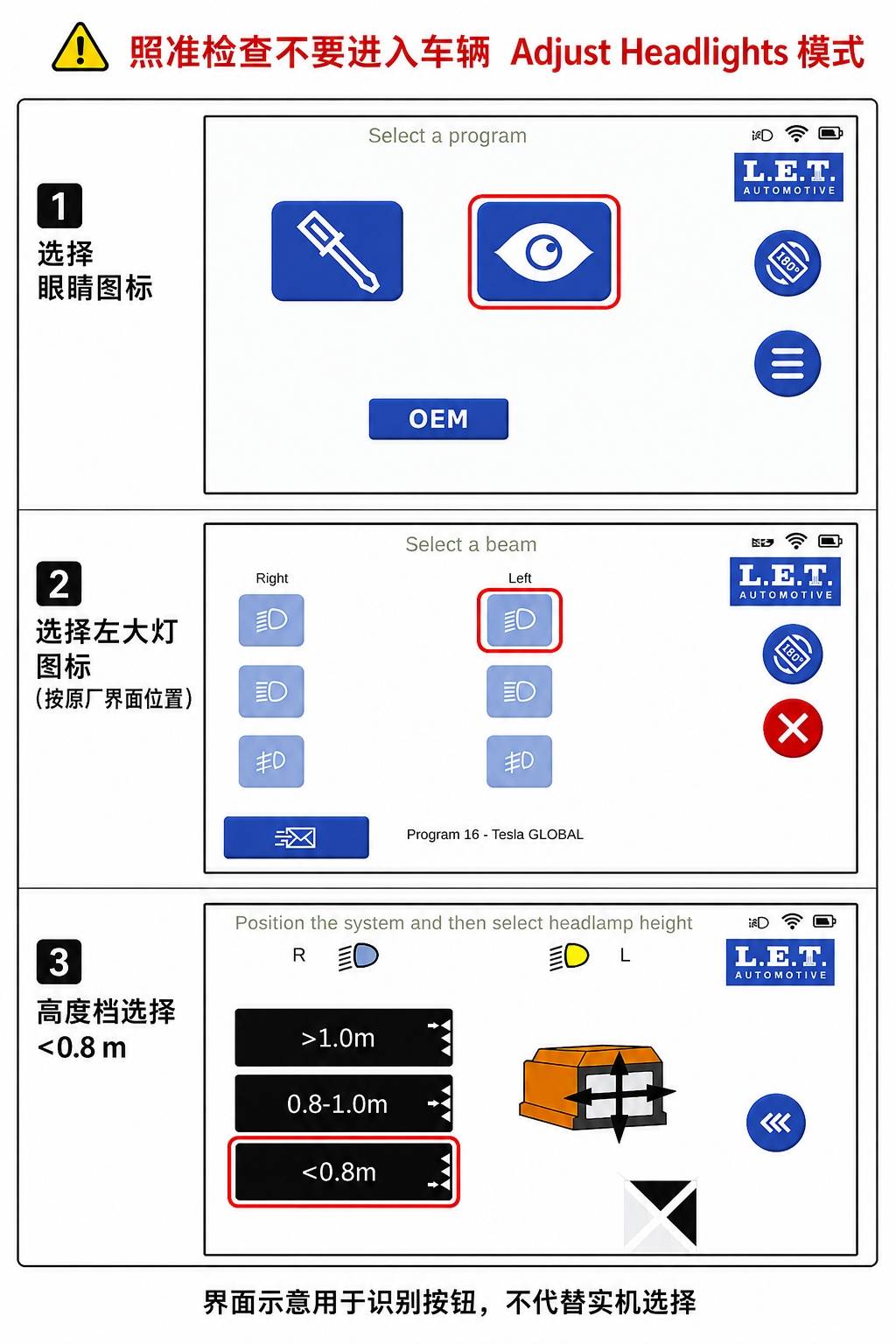

三、在 LET 设备上选择检查界面

1. 在 LET 设备上选择“眼睛”图标。
2. 选择左大灯图标。原厂示例界面中，Left 在屏幕右侧一列；不要按屏幕左右位置直接判断车辆左右。
3. 将灯高档位选择为“<0.8 m”。这是设备菜单的高度档位，不是把检测头固定到一个任意低于 0.8 m 的位置。

四、对中后再读取 Y 和 H

1. 把照准仪移到左大灯正前方，按需要调节设备高度，使其对准大灯中心点。

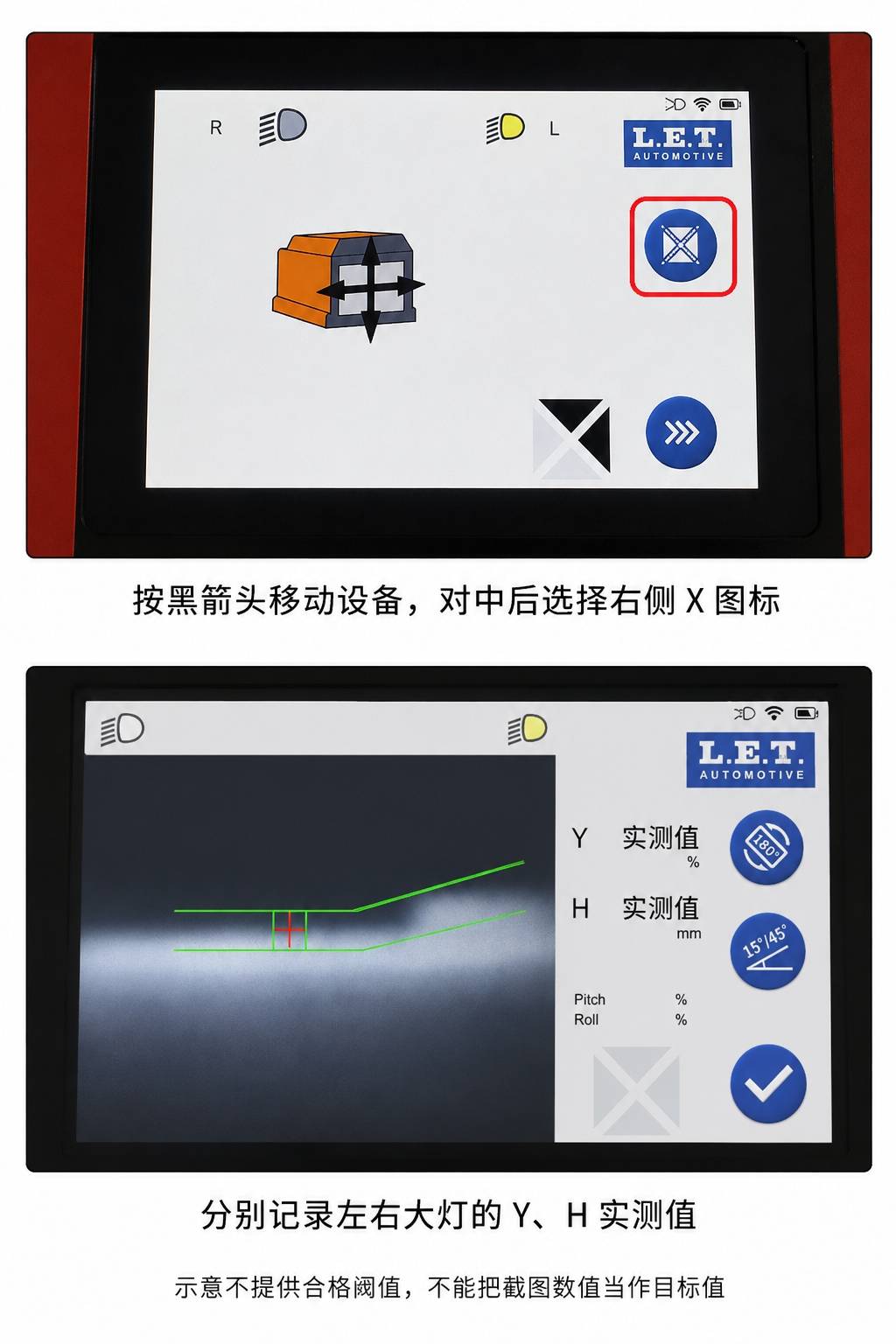

2. 依照设备屏幕上的黑色箭头移动照准仪，直到设备与大灯对中。
3. 选择原厂图中右侧蓝色圆形“X”图标，进入照准结果界面。不要将其与下方黑白对中标记混淆。
4. 读取并记录左大灯的 Y、H 实测值。原厂要求写入 SCA 内部备注。

重绘的读数图以“实测值”替代原始截图中的数字。截图数字只是示例，不是本车目标值，也不是所有车辆的合格阈值；本页没有给出可直接套用的 Y/H 合格范围。不能看到一个类似示例的数值就宣布检查通过，更不能为了追到截图数字而调整灯具。

五、检查右侧并恢复锁扣

将照准仪移到右大灯前，再按屏幕黑色箭头移动设备；对中后选择右侧蓝色圆形 X 图标，进入照准结果界面，将右大灯 Y、H 实测值分别记入 SCA 内部备注。已核对原厂页面内部链接所指步骤：重复的是“移动设备、对中并进入结果界面”及“记录 Y/H”，不是重新执行车辆调整大灯程序。具体操作仍应结合适用的原厂文件和实机界面。

两侧检查结束后，释放左前门锁扣。本文不添加大灯调节、标定或阈值判定步骤；如检查结果需要进一步处理，应进入适用的原厂调整或诊断程序。

资料依据

依据特斯拉 2024+ Model 3 维修手册Headlights (Check Aiming with LET Tool) (Inspection)中英文站点页面整理。页面日期 2026-08-09，更新记录为 2026-07-10 发布此检查程序。插图按原厂设备、实物及界面图重绘，用于识别定位基准与按钮，不替代实机或原厂完整文件。

校正代码 17400800719，FRT 0.12。原厂说明该代码和工时包括关联程序，除非明确要求，不叠加校正代码。
