2025+ 特斯拉 Model Y 主动进气格栅更换：八卡子、六锁片与百叶校准

2025+ Model Y主动进气格栅更换，包括机械拆装、百叶校准与热泵热性能测试。格栅与风扇模块有八卡子及底部六锁片；清洗器储液罐三螺栓4 Nm，风扇模块两螺栓6 Nm。以下展开配有HEPA车型的访问路径，不能仅换好格栅便省略后续校准与测试。

先准备举升与HEPA低压访问

车辆不处于充电状态，按双柱举升资料布置四个支撑垫块并可靠支撑；高度调整时核对两侧锁止及周围无障碍。拔下充电线，关闭空调并等至少30秒，置于驻车挡，开门降窗，后门锁扣处放毛巾。

拆前备箱后部挡板。配有HEPA的车辆拆其两颗10毫米螺栓，抬起后缘避开制动液储液罐，取出HEPA。车窗最后移动至少一分钟后，在触摸屏选择“控制→安全→关闭电源”并确认。解除低压连接器绿锁片，黑锁片先按位置1拉出，再按位置2继续拉出，取下连接器；断开第一响应人员回路并等待两分钟。此处低压断开不能当作高压作业安全确认。

使用10毫米套筒与4英寸加长件拆前备箱储物单元四螺栓，解除卡接并取出。

移开储液罐、温度传感器与执行器接口

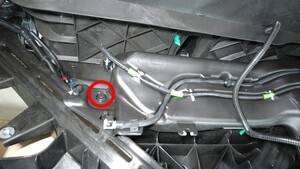

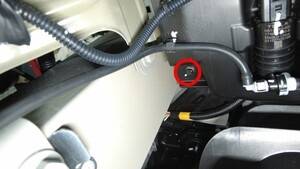

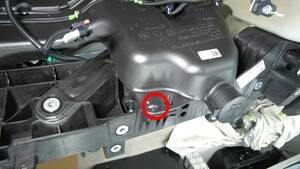

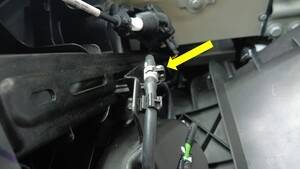

断开前摄像头清洗软管，松开其储液罐卡子。使用10毫米套筒拆储液罐三颗螺栓，把储液罐移至一旁，防止清洗液溢出。三螺栓均可重复使用，复装4 Nm。

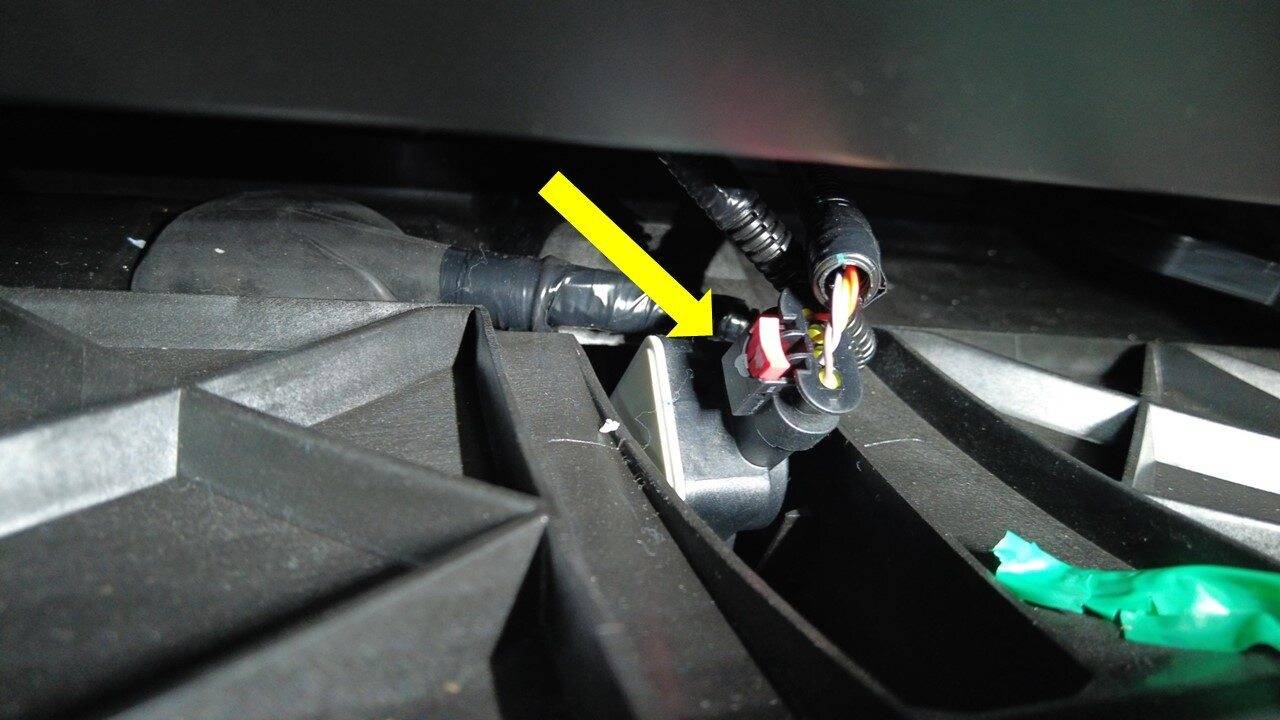

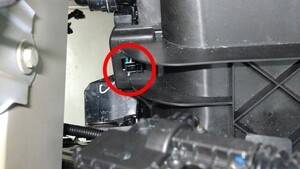

解除环境温度传感器两锁片，小心取下盖板，把传感器从格栅开口移出。断开格栅执行器电气连接器：拉动红锁片释放连接器锁，不向下按压红锁片。

释放格栅与冷却风扇模块之间八卡子，分别核对上部与两侧。

前裙板访问，保留行人警示扬声器

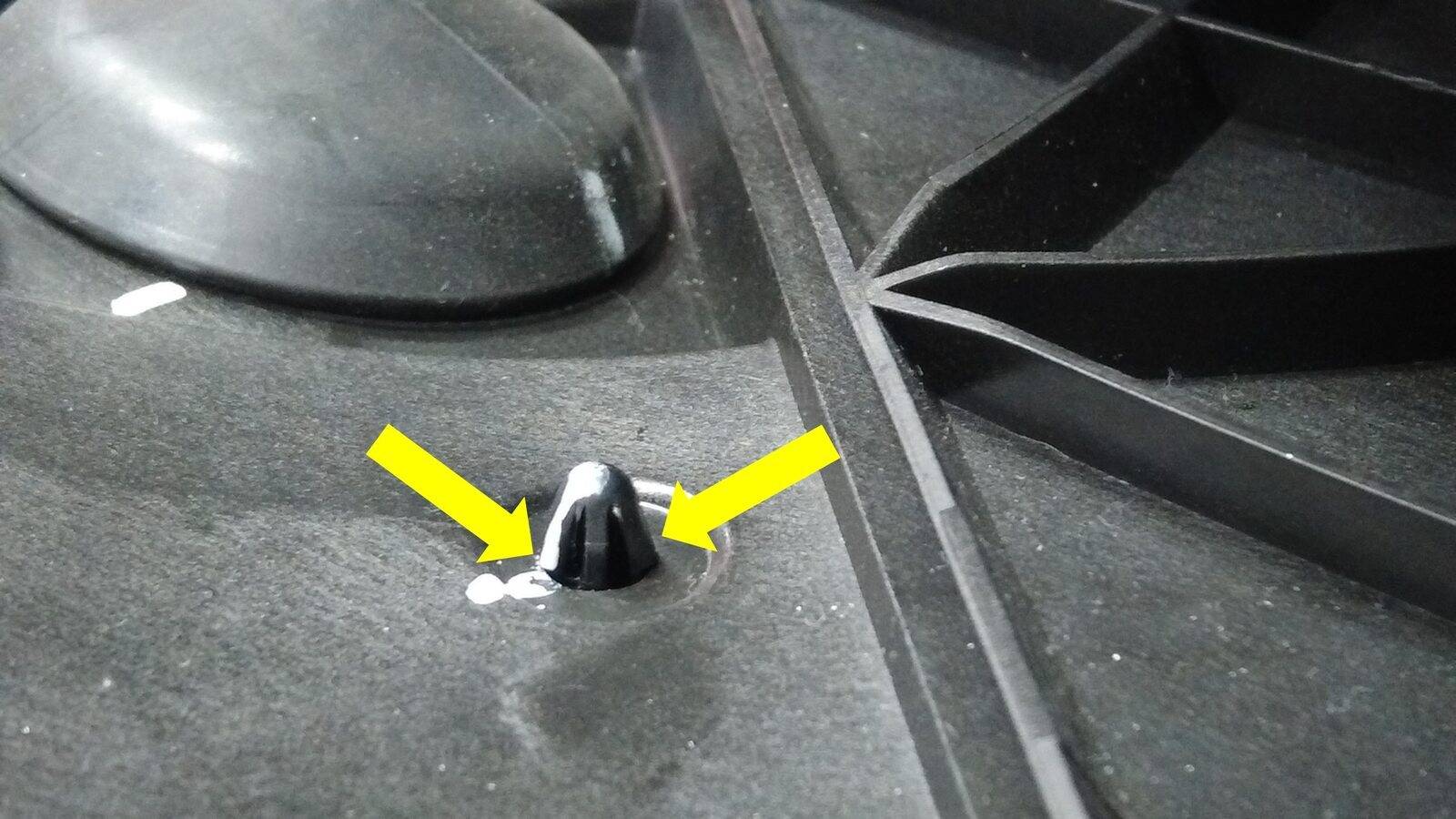

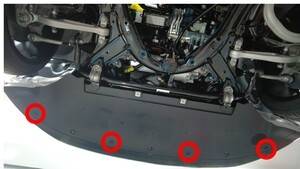

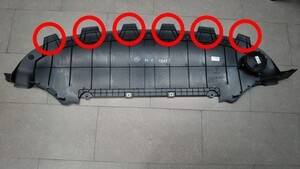

拆前底板流线型护板七颗10毫米螺栓、两颗15毫米深套筒螺母，把护板从螺柱上取下。解除裙板两侧六个推拉式卡子，拆左右角两颗T40螺栓，可经轮拱内衬前部后方访问。

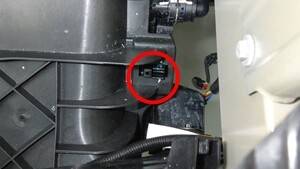

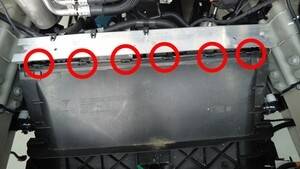

解除行人警示线束夹并断开连接器。拆裙板三颗10毫米螺栓与四颗T40螺栓，解除六定位锁片，再取下裙板。此次格栅访问保留扬声器装在裙板上，不拆扬声器自身三颗固定螺钉。

两颗6 Nm与底部六锁片

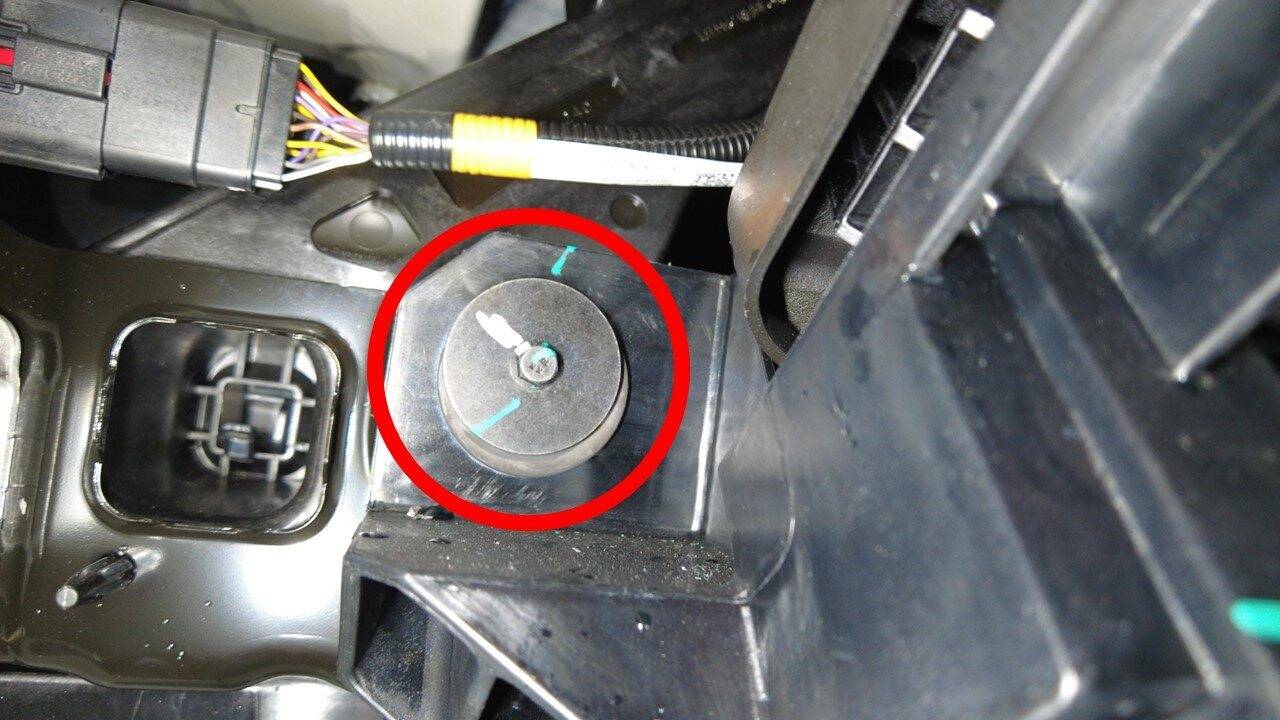

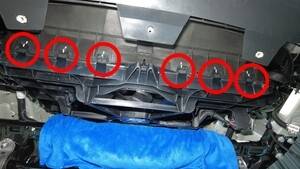

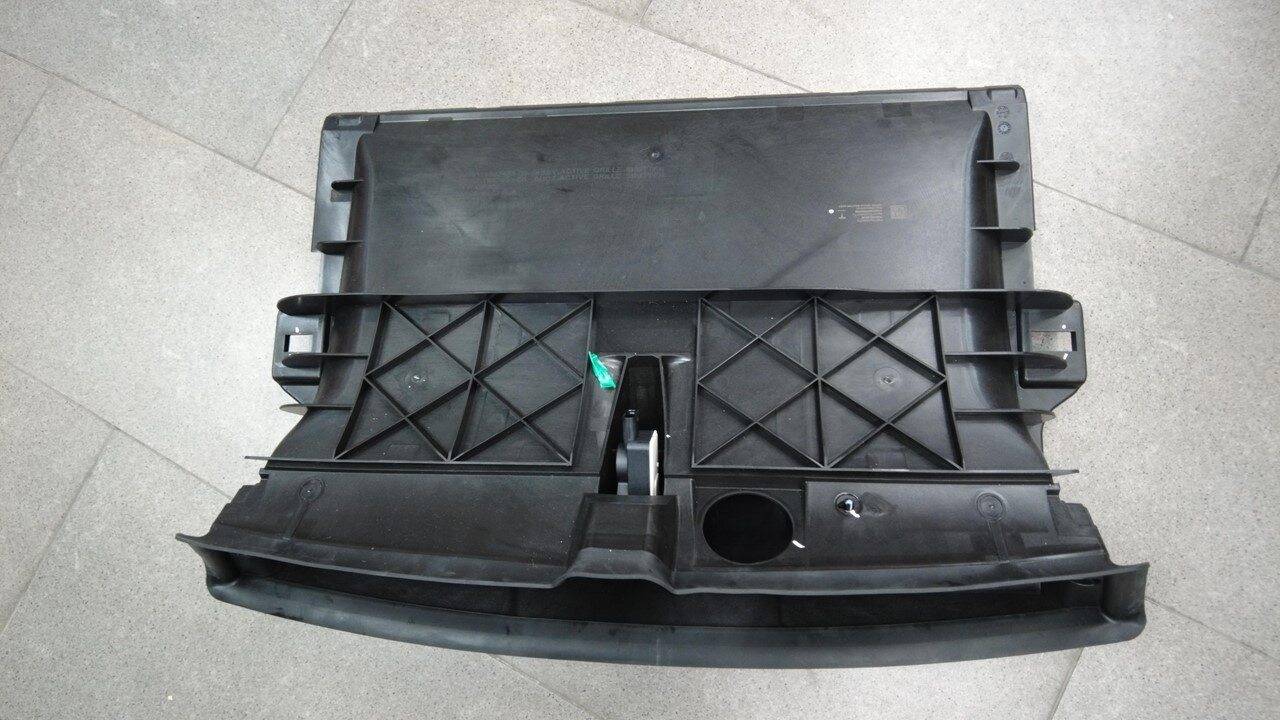

在副车架前部放毛巾。使用8毫米套筒拆下风扇模块左右侧与踝部止动爪之间两颗螺栓，妥善保管螺栓垫片。解除格栅底部六锁片。完全降下车辆，再从风扇模块总成取下主动进气格栅。

先恢复底部，再恢复外围访问

将适配格栅装到冷却风扇模块总成，保护散热器。完全举升车辆并将举升机落到锁止位，确认两侧清晰锁止且周围无障碍。安装底部六锁片，预装风扇模块两螺栓，再用8毫米套筒紧固至6 Nm，取走副车架前部毛巾。

恢复裙板六定位锁片，四颗T40螺栓2.5 Nm、三颗10毫米螺栓5 Nm；连接行人警示接口并恢复线束夹，左右角两颗T40螺栓2.5 Nm，恢复两侧六推拉式卡子。

装前底板护板时先将两螺母手动预紧托住护板，七螺栓施用少量Loctite 222并手动预紧；先把两螺母紧至8 Nm，再将七螺栓紧至5 Nm。恢复格栅八卡子与执行器连接器，把环境温度传感器穿过开口并接合两锁片，装回盖板。

将储液罐移回，三颗螺栓4 Nm，恢复摄像头软管卡子与软管接口。装回前备箱储物单元，四颗螺栓5 Nm；前缘流线型密封件与灯条密封件均应覆盖在储物单元前缘上方。

先接回第一响应人员回路，再安装低压连接器，黑锁片完全推入、绿锁片推入。HEPA前缘放在储物单元下方，后缘越过制动液储液罐，轻压右侧接合风道密封，清洗软管不可受夹；两颗螺栓10 Nm，恢复后部挡板。将车辆移离举升机。

Toolbox依次校准百叶并测试热性能

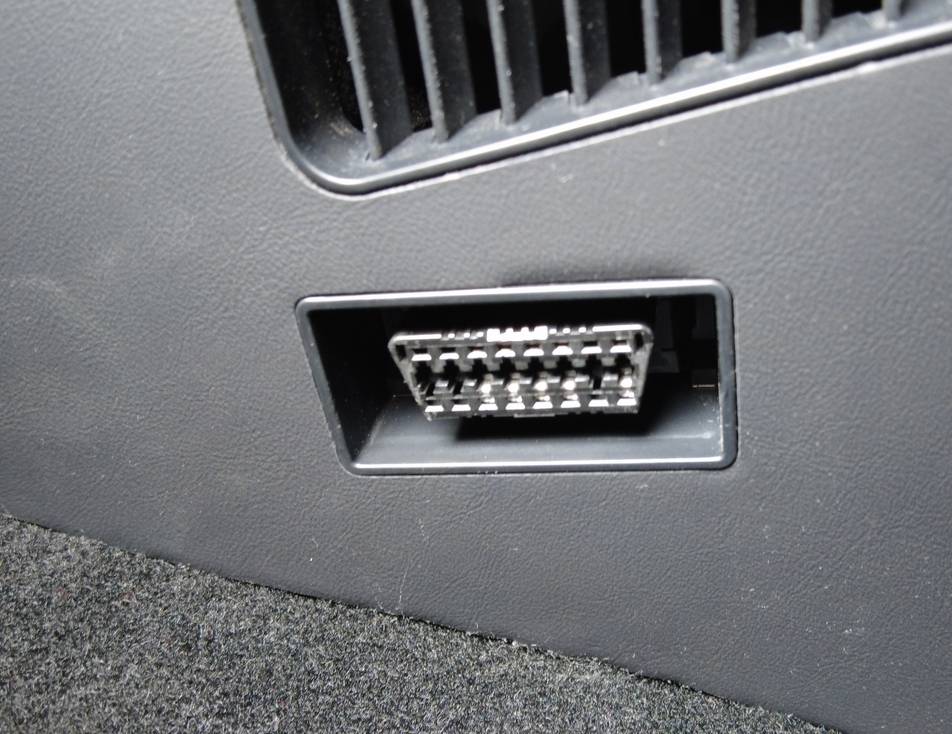

检查车辆接口电缆、笔记本电脑与车辆接口连接器，损坏电缆不得使用。打开左前门，将电缆接至电脑及左侧脚部空间车辆接口，各连接处执行推、拉、推检查。必要时踩制动踏板接通车辆驱动导轨电源，登录Toolbox，点击右上灰色圆圈，选Connect Locally后点Connect，确认圆圈变绿。连接车辆会自动激活维护模式增强版。

在Actions搜索PROC_VCFRONT_X_LOUVER-CALIBRATION，选择该例行程序，点击Run，等待完成。随后搜索TEST-SELF_VCFRONT_X_HEAT-PUMP-THERMAL-PERFORMANCE，选择并点击Run，等待热性能测试完成。

所有例行程序完成后，在连接窗口选择Disconnect，断开车辆与电脑接口电缆。使用触摸屏“控制→维护模式→退出维护模式”，确认红色覆盖或红色边框消失；升起左前车窗并关闭车门。

完工检查建议：检查八卡子与六锁片接合、垫片和各组螺栓恢复、温度传感器与执行器接口及软管走向；确认百叶校准及热性能测试完成且无未解决异常。卡接、校准或测试异常时，先回查对应固定、接口和诊断结果，不把百叶静止或未校准状态直接当作机械件损坏。

原厂资料及关联程序

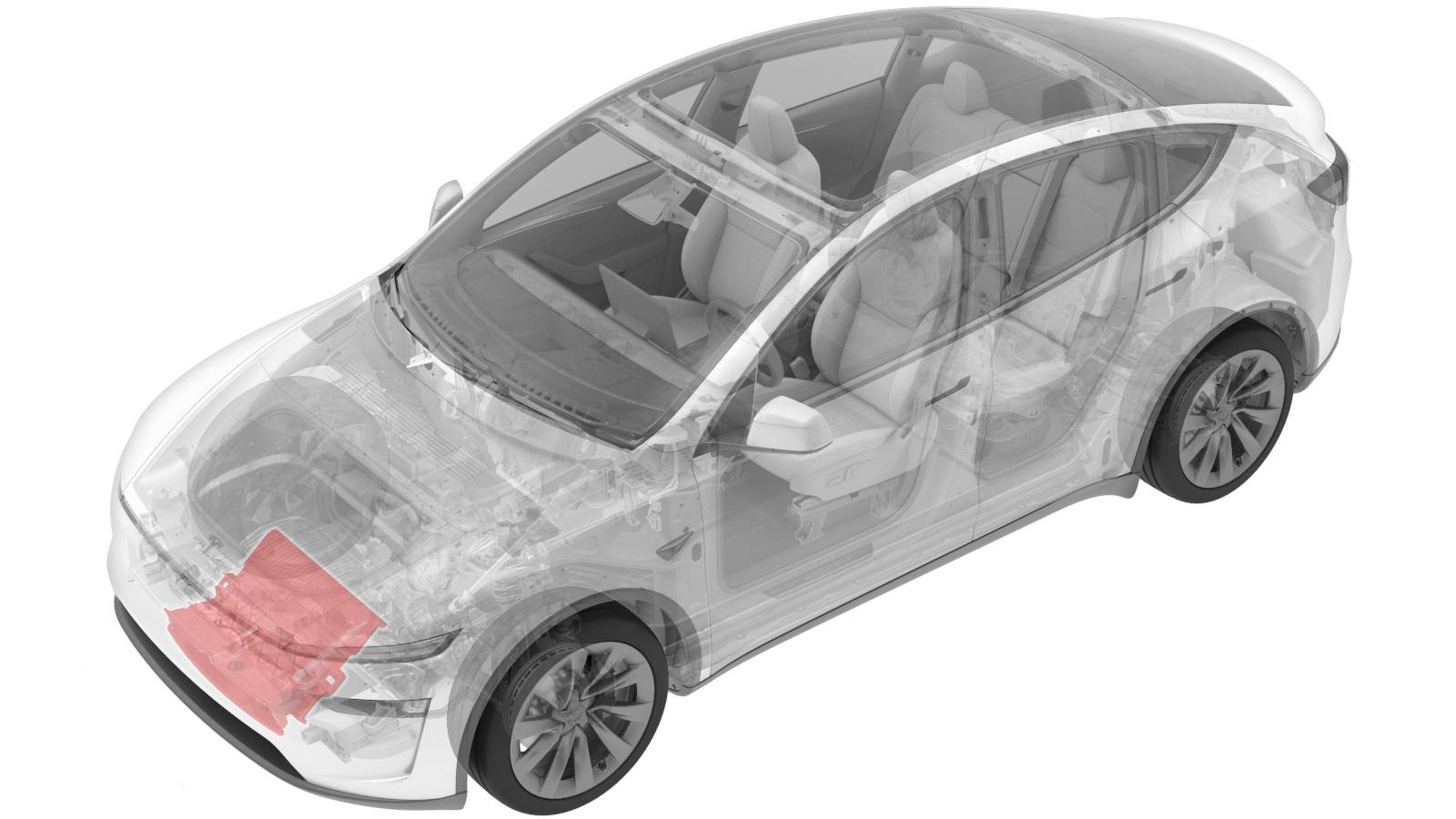

车型与位置：2025+ Model Y主动进气格栅更换；展开HEPA配置访问与更换后诊断。实际核对日期：2026年10月28日。

• 中文原厂程序：主动进气格栅（拆卸和更换）。
• 英文原厂程序：Active Grille Shutter (Remove and Replace)。
• 原厂资料编号（GUID）：GUID-11BB1111-53D2-49E2-A09C-1C32E0DBEDAA。

以下资料用于核对必要前置及复装范围：

• 主动进气格栅（拆卸和安装） / Active Grille Shutter (Remove and Install)：八卡子、六锁片、储液罐4 Nm、风扇模块6 Nm与红锁片方向；英文资料。
• 下围板 - 前底板（拆卸和更换） / Valance - Front Fascia (Remove and Replace)：裙板访问各组卡接与2.5/5 Nm，保留扬声器；英文资料。
• 流线型护板 - 前底板（拆卸和更换）：七螺栓5 Nm、两螺母8 Nm及Loctite 222；英文资料。
• 低压电源（断开和连接）：断电等待、双阶段锁片与第一响应人员回路顺序；英文资料。
• HEPA过滤器（拆卸和更换）：HEPA配置访问与两颗10 Nm，软管防夹；英文资料。
• 前备箱挡板 - 后部（拆卸和更换）：低压访问前挡板卡接；英文资料。
• 前备箱储物单元（拆卸和更换）：四颗5 Nm与前缘密封件；英文资料。
• 举升车辆 - 双柱举升机：支撑点、垫块及双侧锁止；英文资料。
• Toolbox（连接和断开） / Toolbox (Connect and Disconnect)：本地连接、接口检查与完成例行程序后断开；英文资料。
• 维护模式 / Service Mode：完工退出维护模式并确认红色标识消失；英文资料。

图片来自Tesla原厂维修手册。无HEPA配置或诊断端无法运行指定例行程序时，先核对适用维修资料和Toolbox条件，不能将低压断开或机械复装视为校准及测试已完成。
