奔驰W204多功能摄像头拆装与标定：镜座固定、标靶定位和诊断引导

W204多功能摄像头位于风挡上部，拆装或更换风挡后需要确认镜座机械状态并按规定重新标定。

标定板的距离、高度和中心线偏差会直接影响车道及灯光辅助功能，尺寸必须实测。

一、拆开后视镜区域并释放摄像头

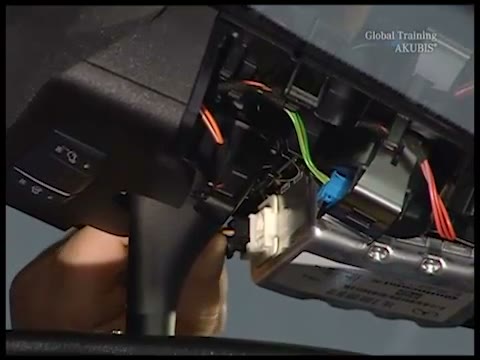

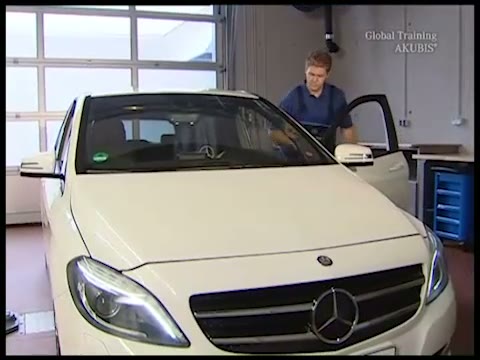

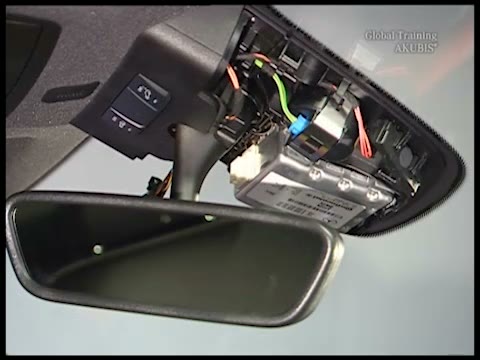

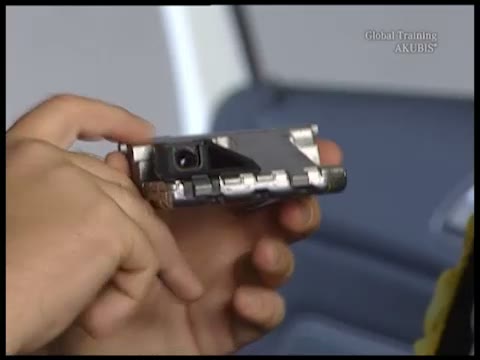

关闭点火，保护风挡和饰件，拆下后视镜区域覆盖，断开插头并按支架方向移出摄像头。

二、检查镜座并恢复机械安装

确认风挡镜座无松动、变形和污染，将摄像头正确锁入支架并恢复线束连接。

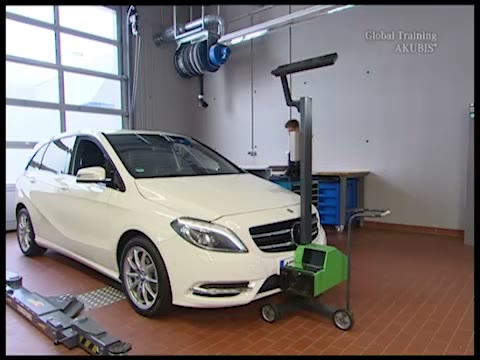

三、按车辆基准布置静态标定板

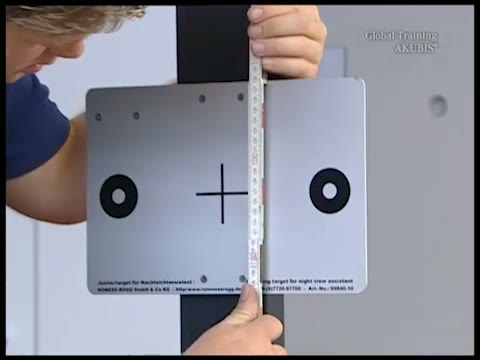

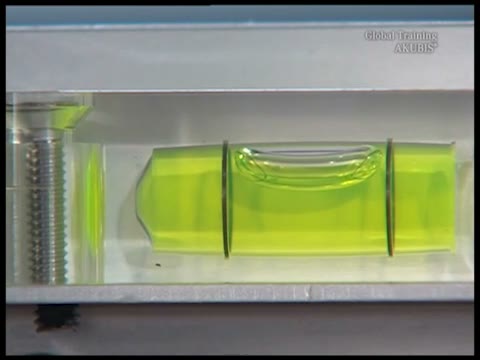

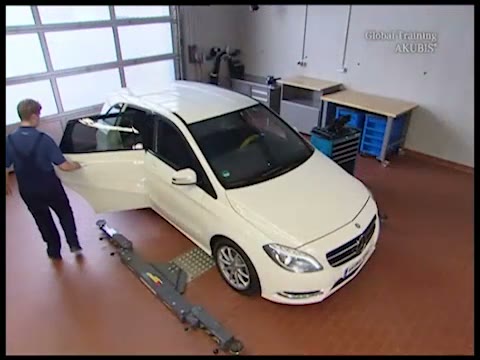

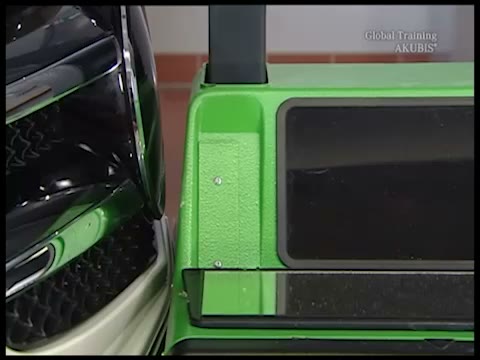

检查胎压、载荷和车身高度，建立车辆中心线，按规定距离和高度定位标定板。

四、执行诊断标定并复查辅助功能

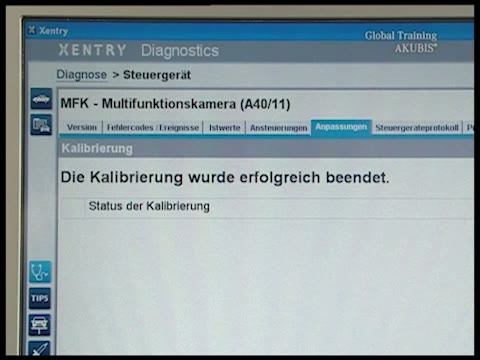

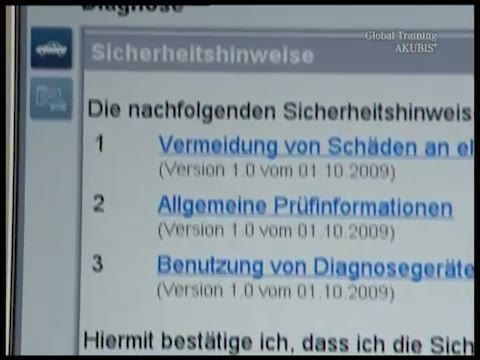

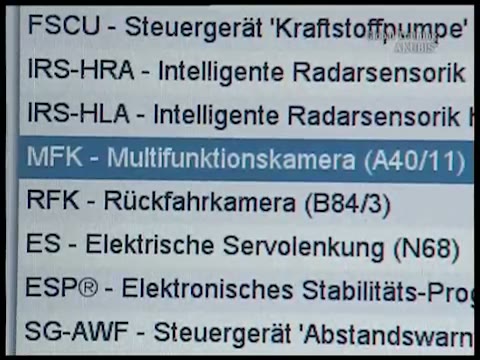

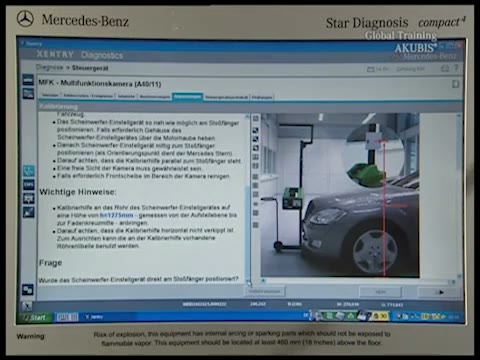

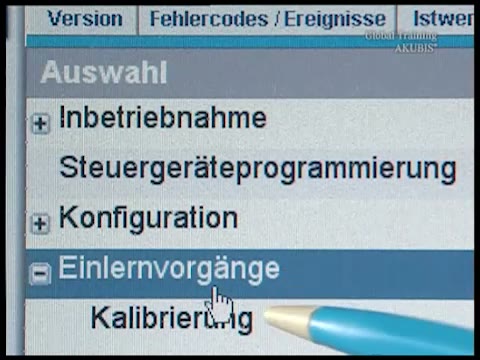

通过诊断仪完成控制单元标定，保存结果并检查故障存储，必要时路试相关辅助功能。

五、完工检查要点

• 摄像头支架和风挡镜座完好。
• 车辆状态符合标定前提。
• 标定板位置和尺寸准确。
• 诊断标定及功能复查完成。
