奔驰W222照明、HUD与夜视系统：控制单元、光路和显示诊断

W222的外部照明和视野系统横跨灯具、摄像头、红外设备、HUD光学组件、仪表与主机显示。出现不亮、重影、画面缺失或功能退出时，应沿信号和光路分别检查。

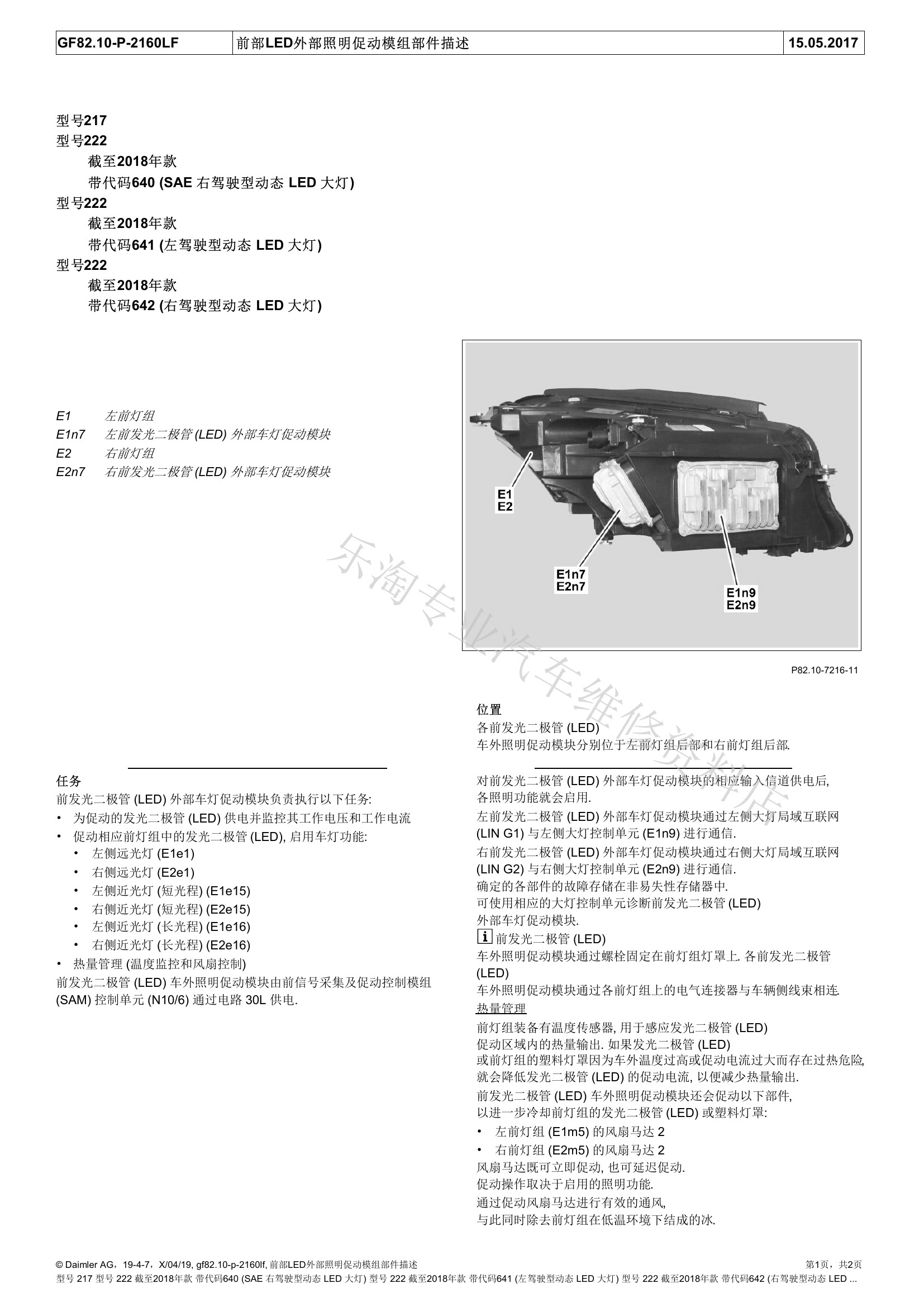

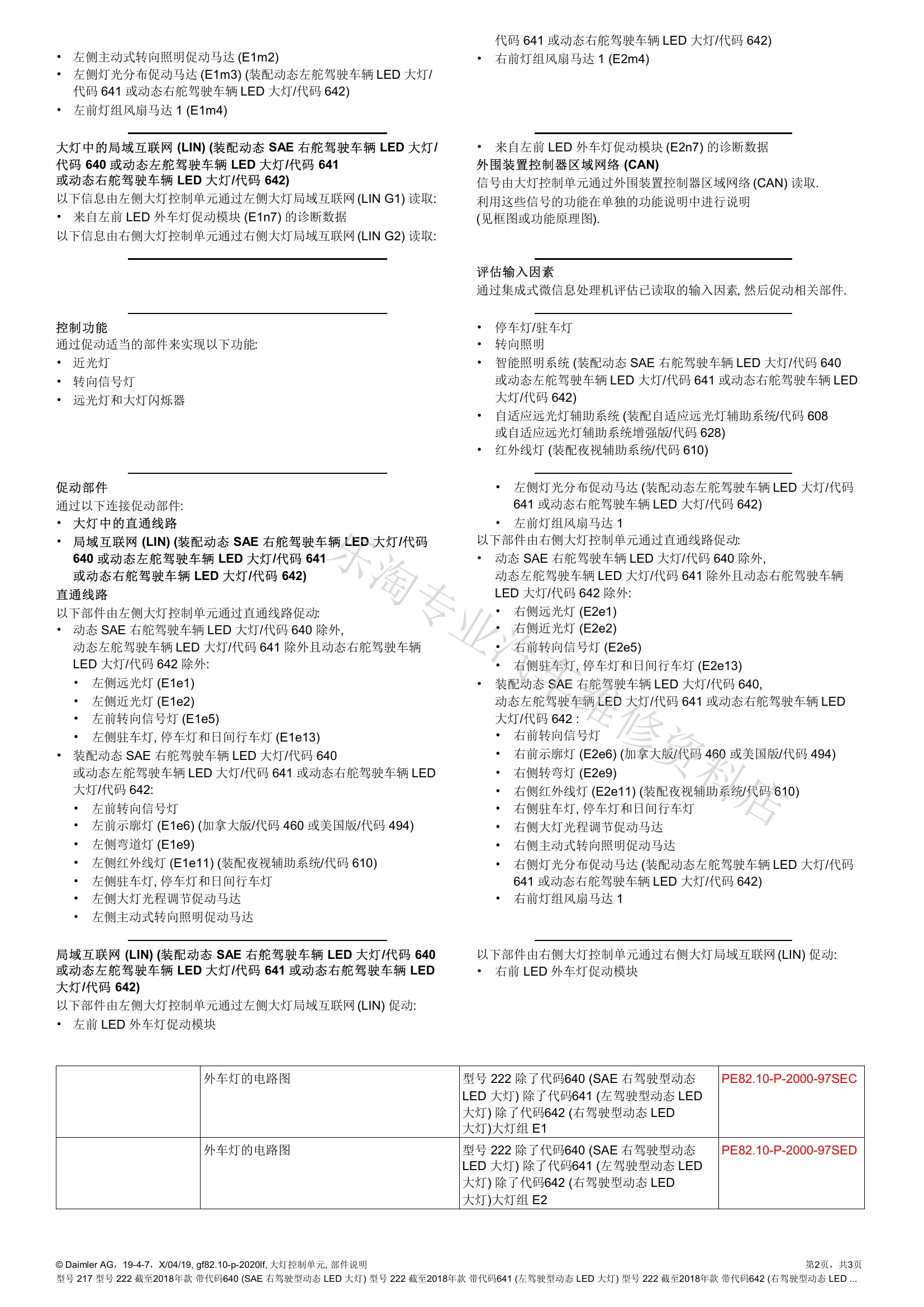

一、前部LED外部照明促动模组

LED灯具中的促动模组控制相应光源并监测电气状态。灯具进水、插头腐蚀、供电搭铁、模块编码和灯体内部故障都可能形成相似现象。

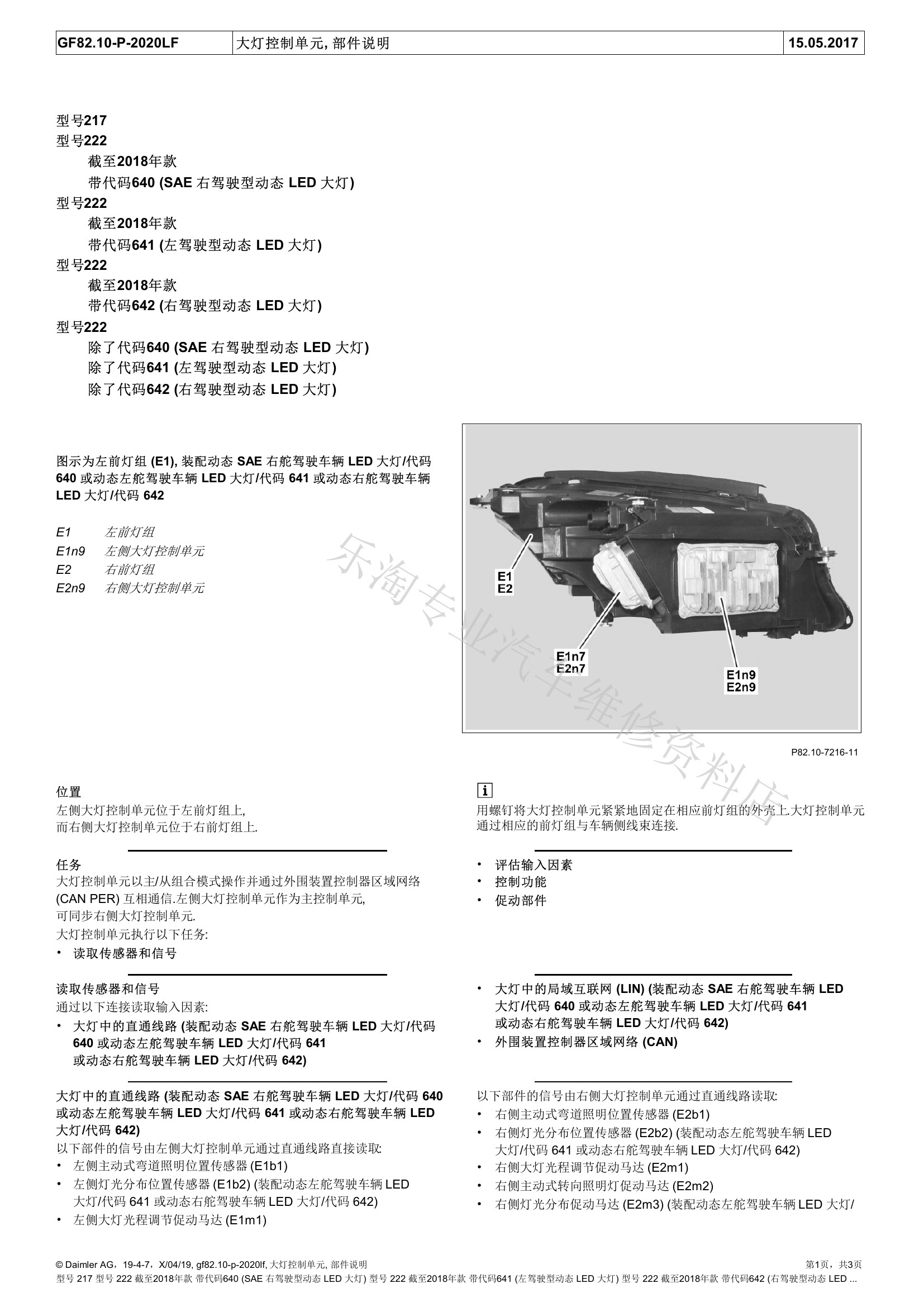

二、大灯控制单元

大灯控制单元接收灯光开关、环境亮度、车辆姿态和网络请求，按配置实现近光、远光、转向照明或自适应照明。更换后需要确认左右位置、零件版本和编码。

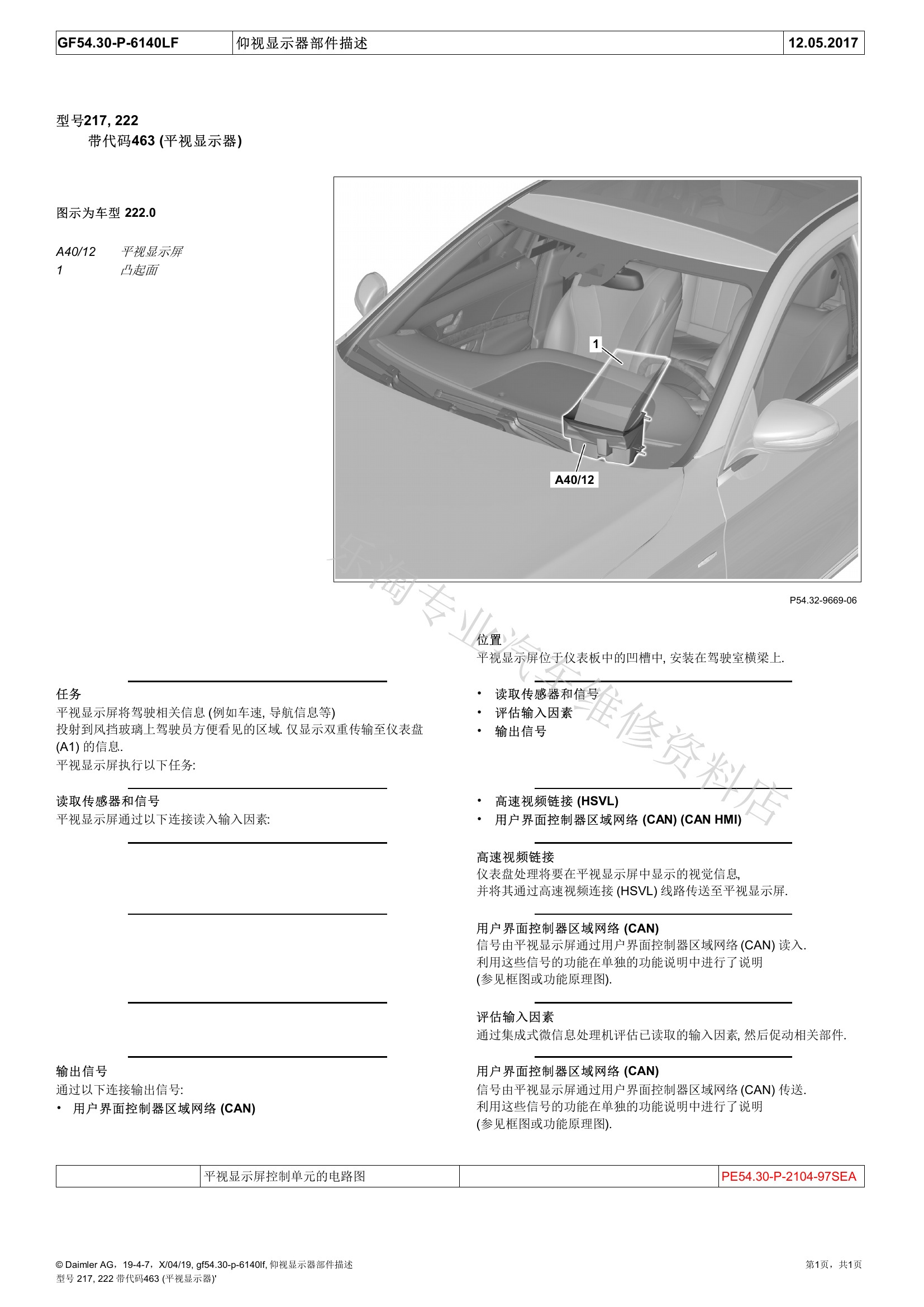

三、HUD平视显示的光路

HUD把车速、导航和辅助信息投射到风挡指定区域。显示位置、亮度和旋转角度可调，但重影还与专用风挡、投影镜面、安装位置和驾驶员视角有关。

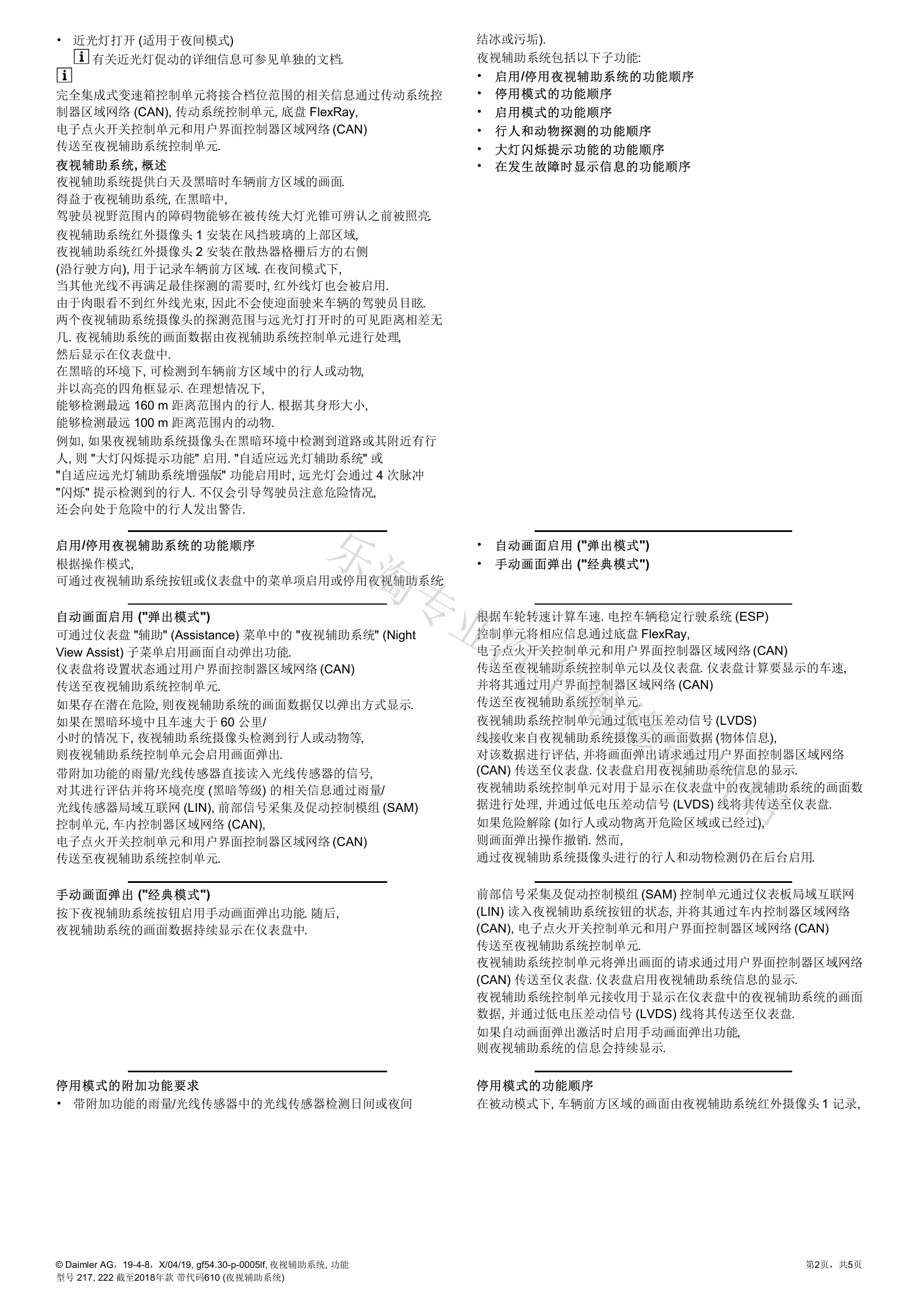

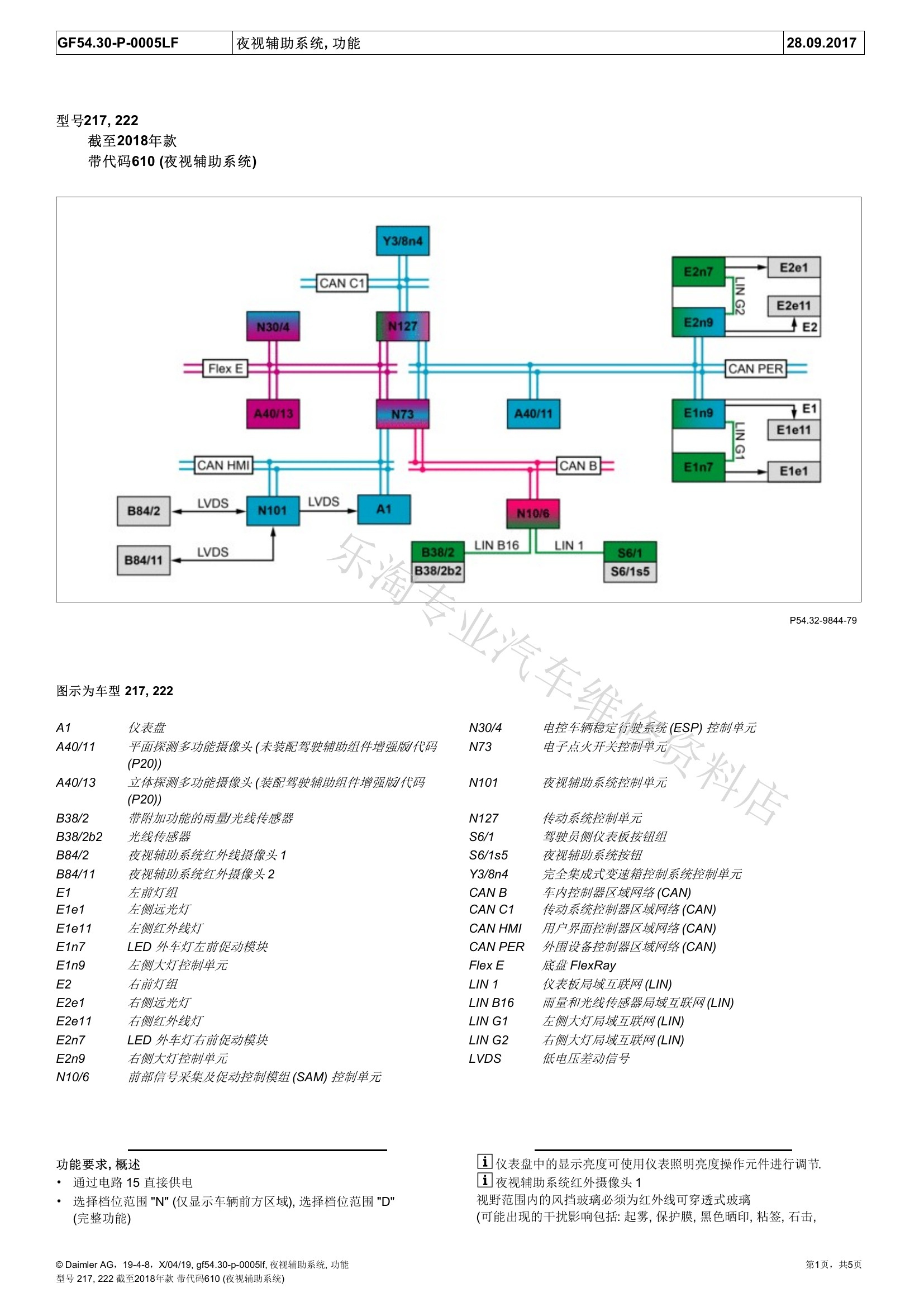

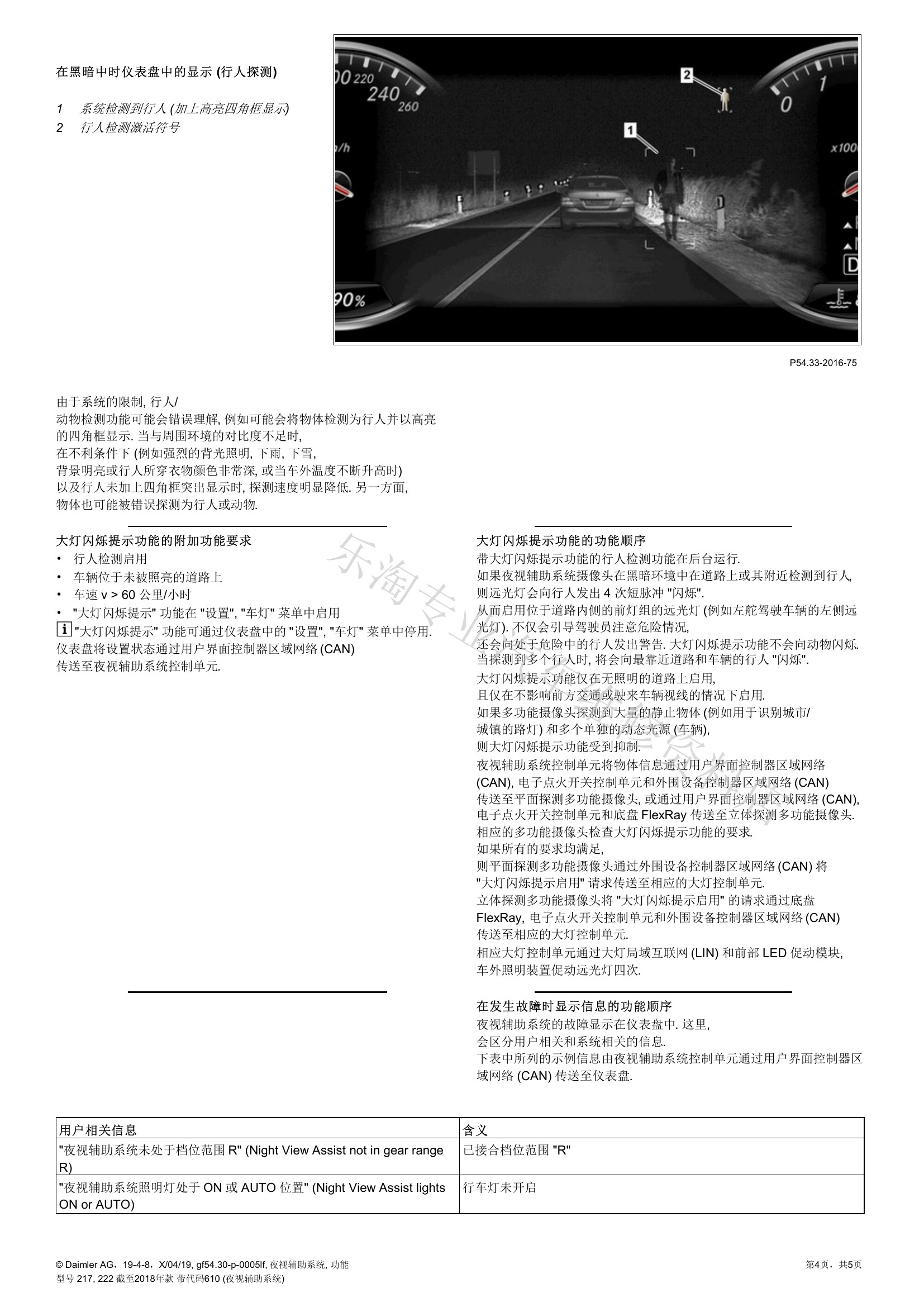

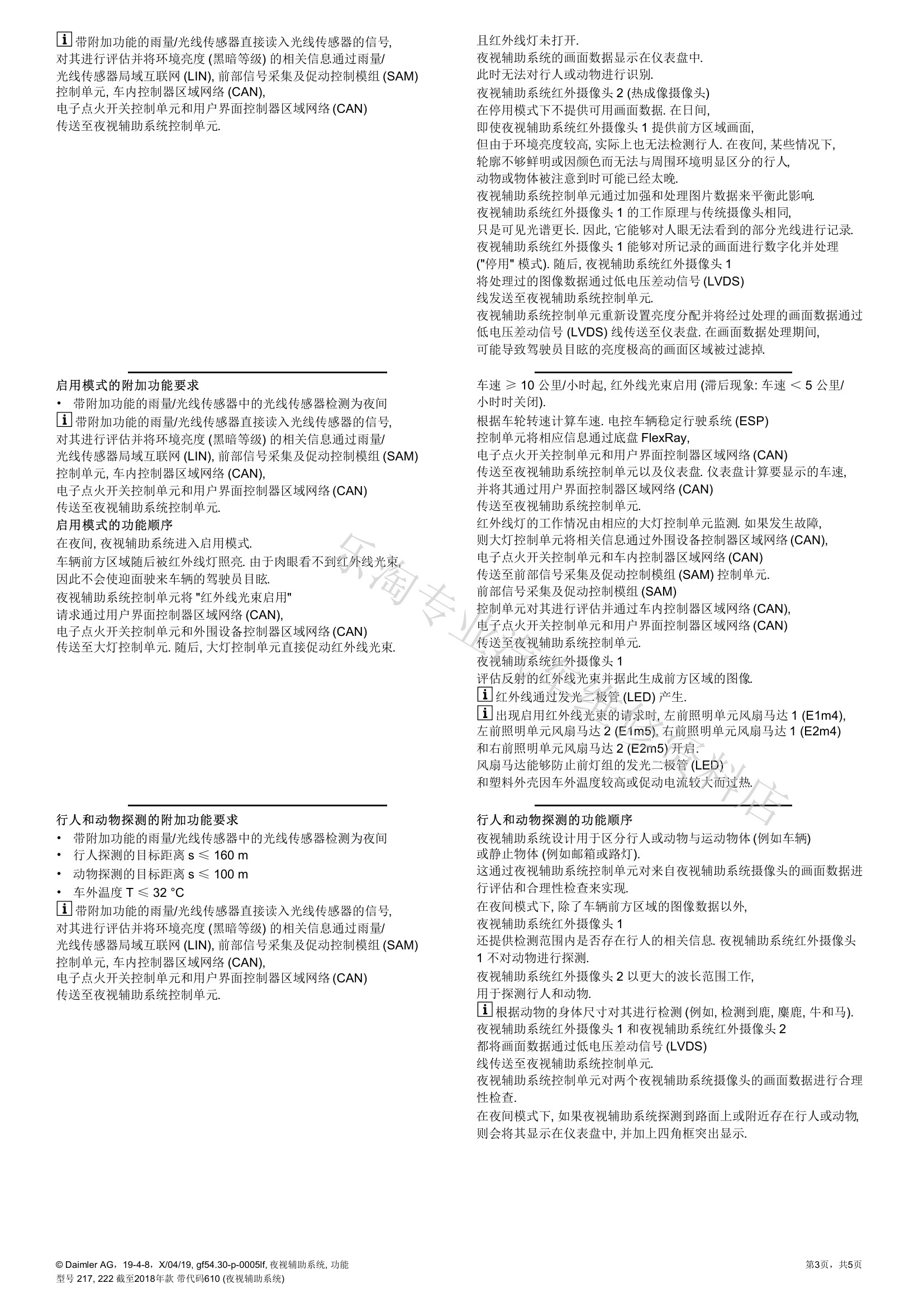

四、夜视辅助系统

红外摄像头识别前方道路中的行人或动物，并在仪表或显示区域呈现夜视图像。环境温度、雨雾、污物、逆向强光和摄像头校准会影响识别距离。

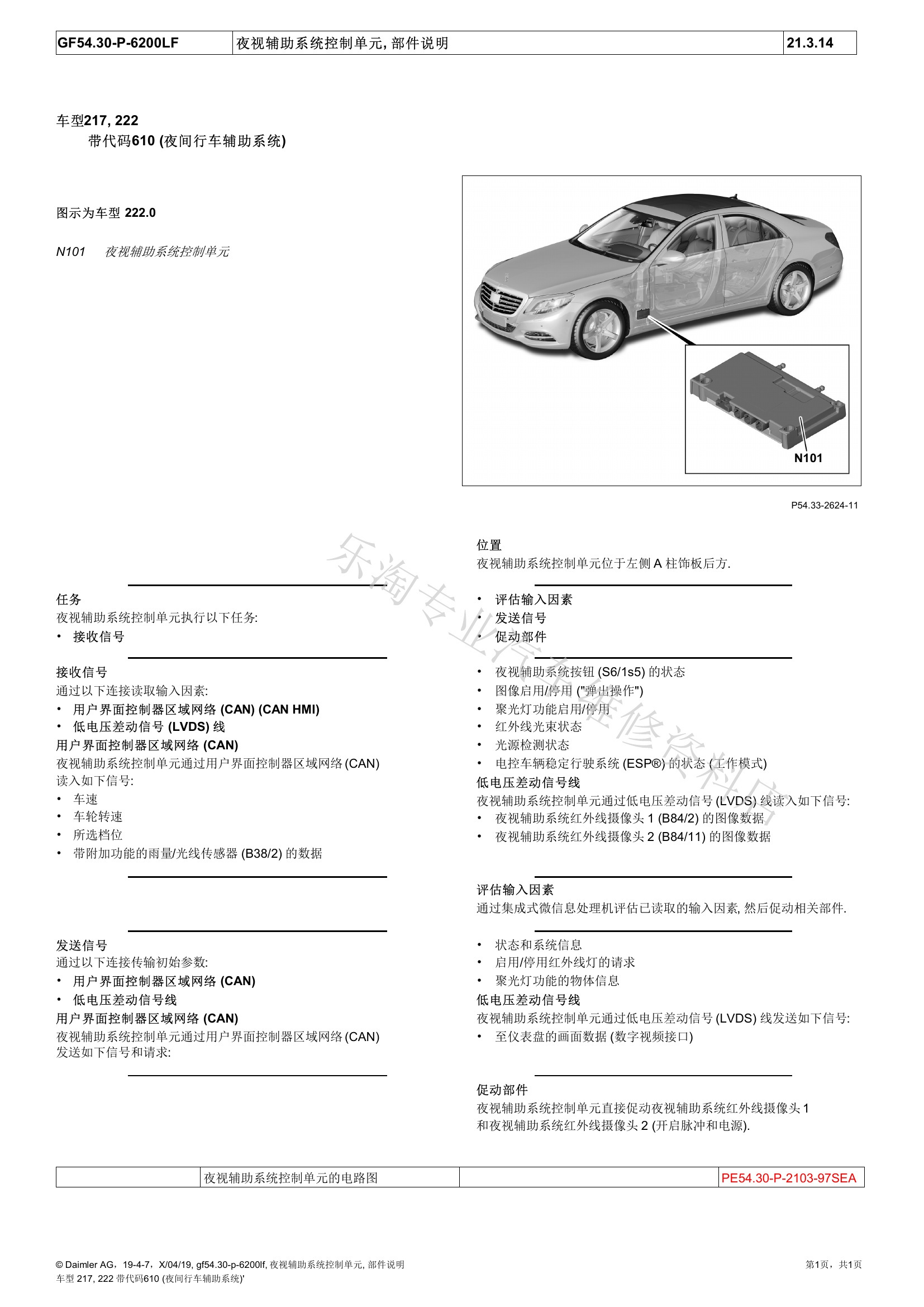

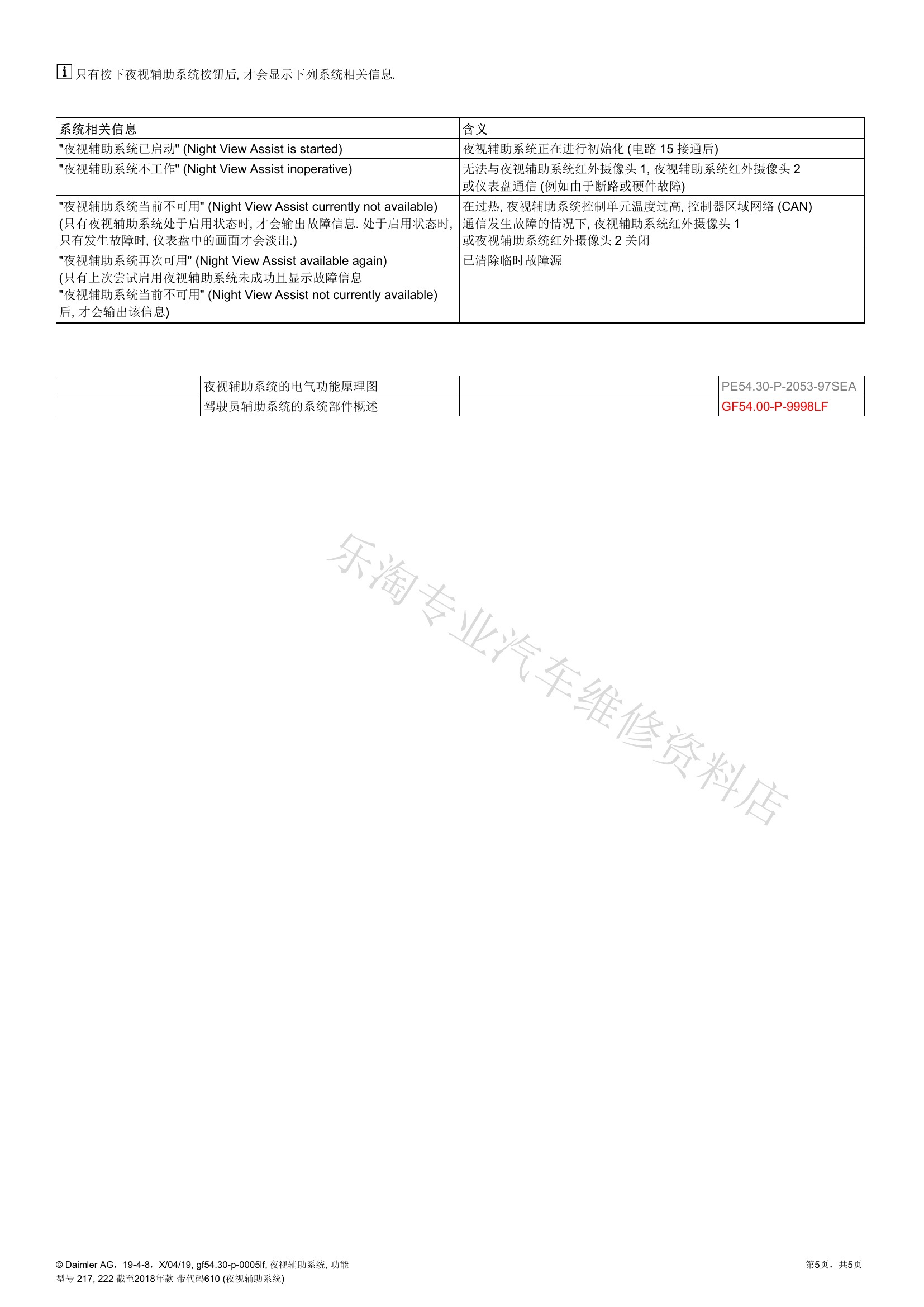

五、夜视控制单元与摄像头

控制单元接收红外图像并与车辆状态、灯光和显示系统交换信息。摄像头支架、前格栅或车身维修后，应检查视场和校准状态。

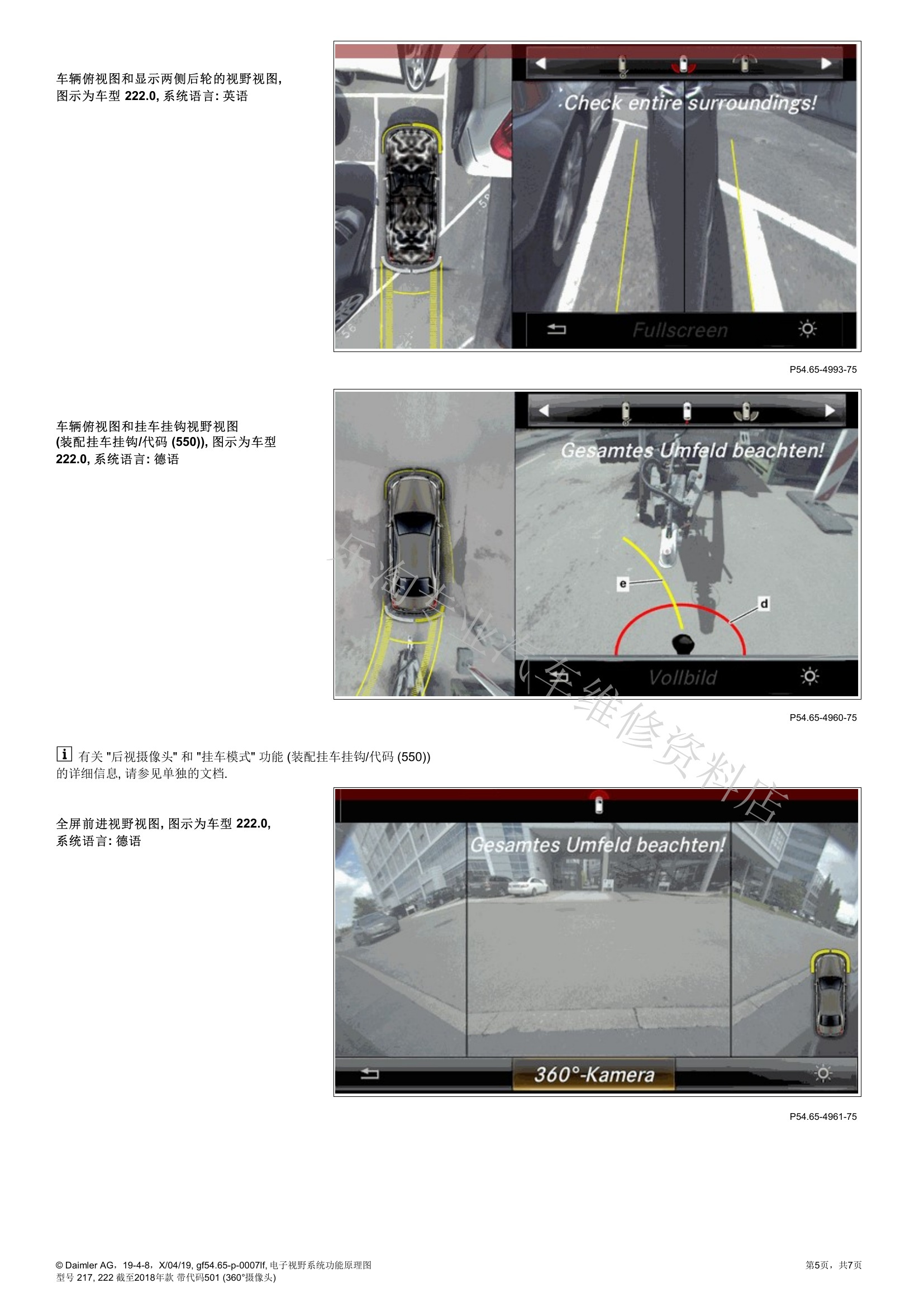

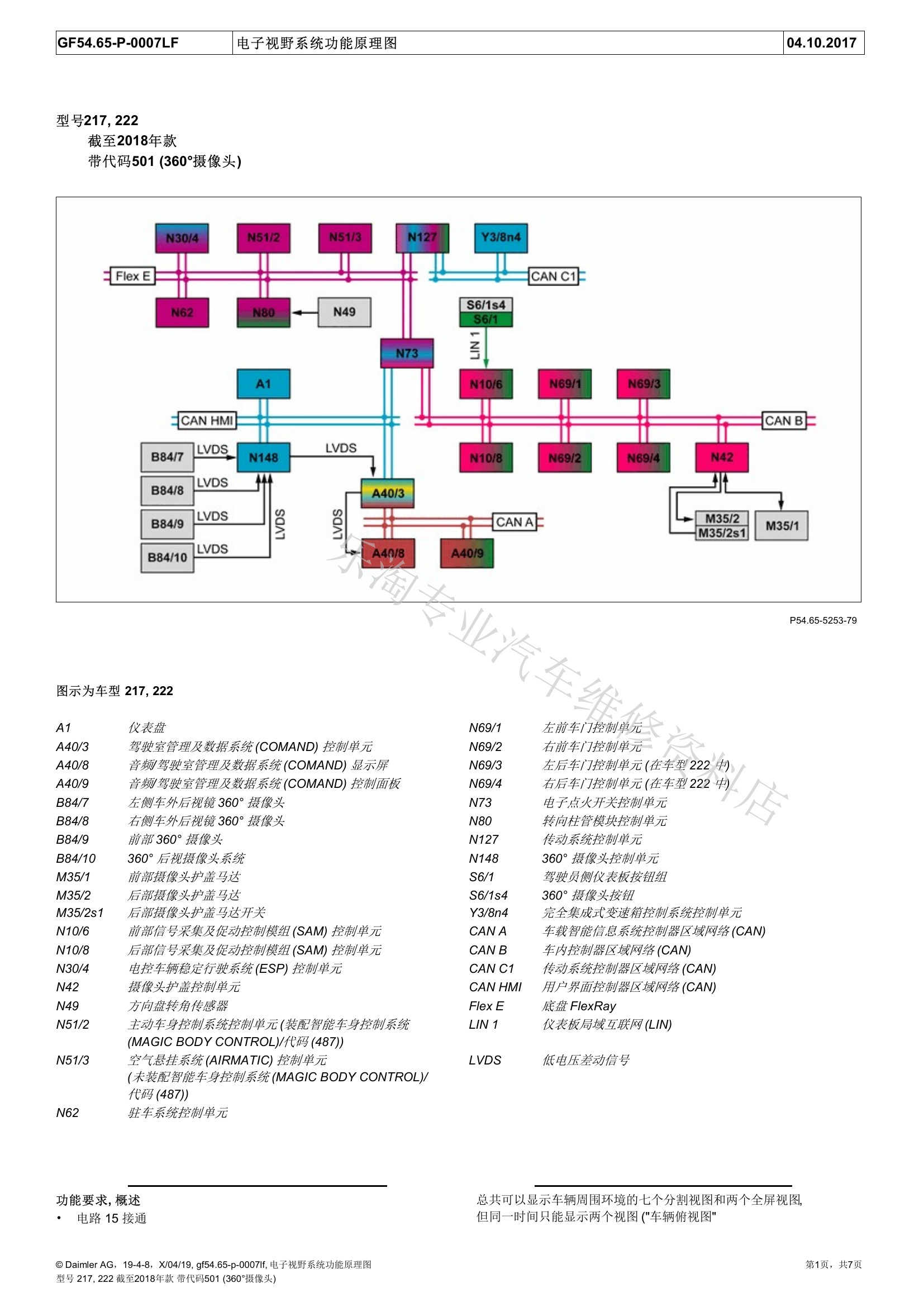

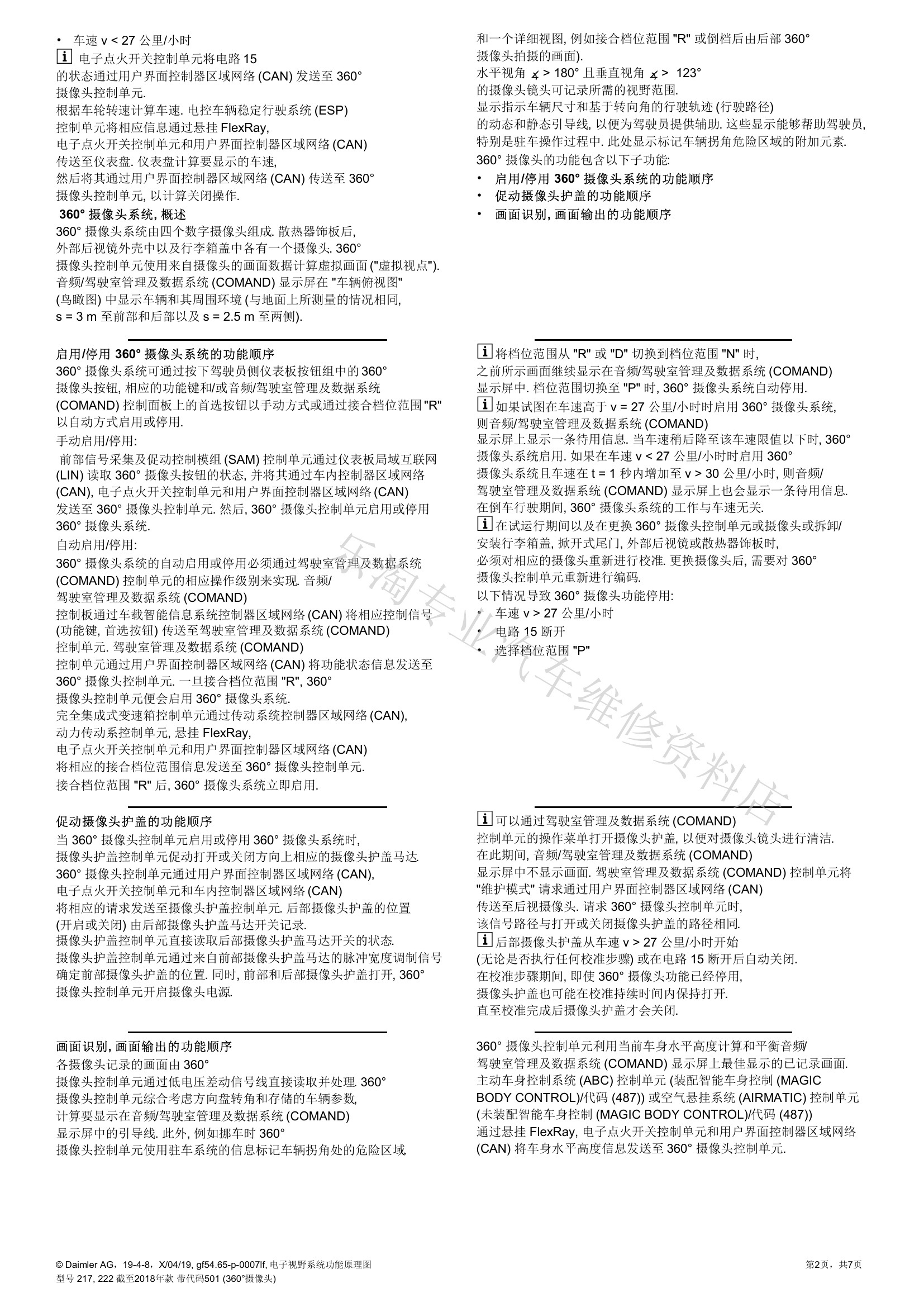

六、电子视野系统

电子视野把摄像头画面、车辆轮廓和辅助线显示在主机屏幕中，并按驾驶方向和功能请求切换视图。画面故障要区分摄像头、护盖、控制单元、网络和显示终端。

七、检查重点

• 先确认车辆装备代码和实际灯具、HUD、夜视及摄像头配置。
• 检查灯具和摄像头表面、风挡型号、支架位置及是否进水。
• 读取供电、通信、温度保护、校准和功能限制原因。
• 更换风挡、摄像头、大灯或控制单元后执行对应标定和编码。
• 夜间道路试验必须保证安全，不能依赖夜视画面代替直接观察。
