2024+ 特斯拉 Model 3 左前减震器结构识读：支座、连杆与传感器

左前弹簧和减震器总成周边同时有承载部件、稳定杆连接和轮速传感器线路。本文用分项结构图帮助辨认这些关系，已改为技术培训，不提供悬架拆卸、支撑、举升、弹簧分解或紧固流程。

一、上部支座与连杆连接不是同一固定点

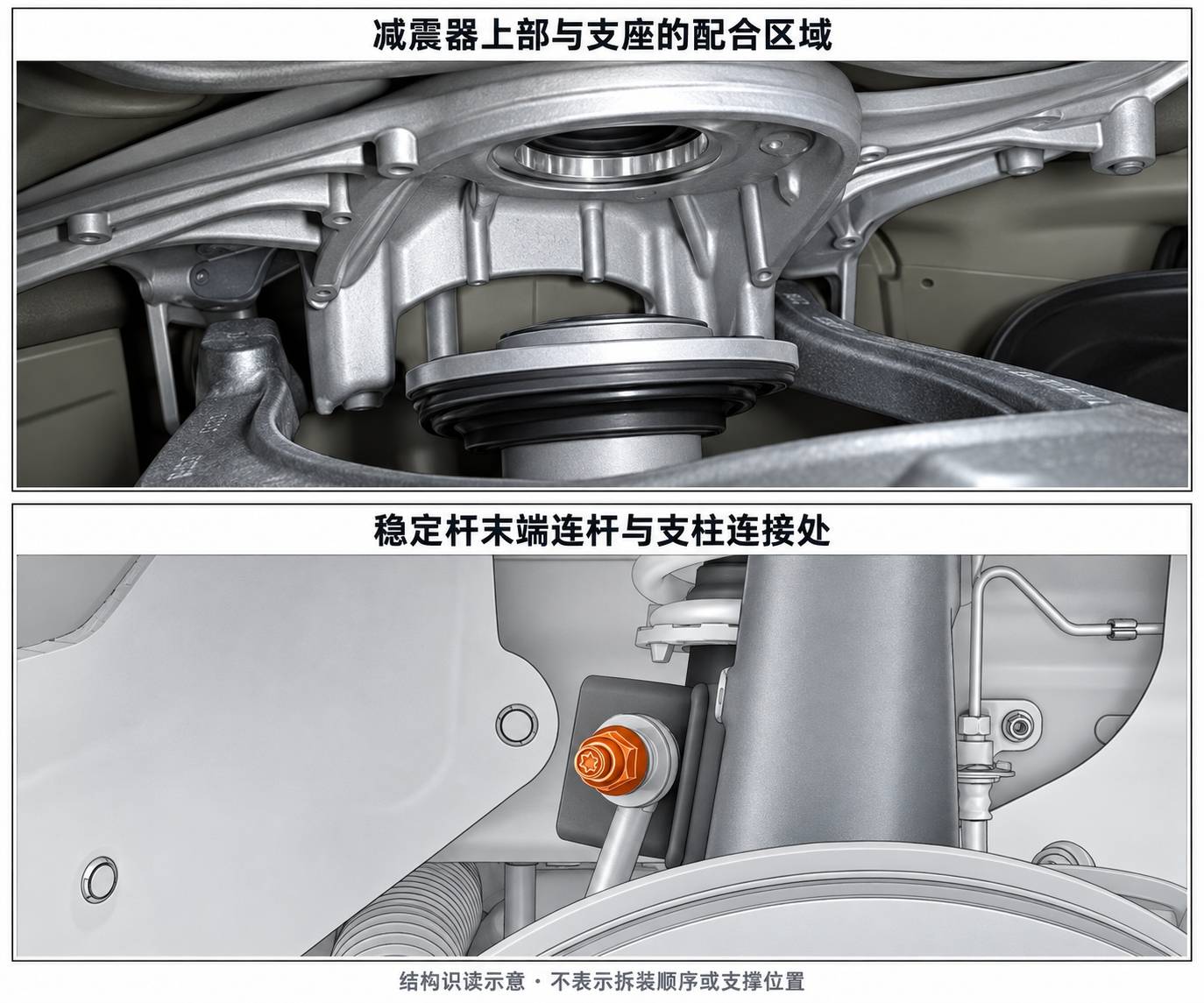

下图上半部分显示减震器总成上部与支座的配合区域，下半部分显示稳定杆末端连杆与支柱的连接处。二者位置、部件角色不同，不能因它们都在减震器附近而合并为同一种紧固件。

原厂另外列出总成上部三只固定螺母和支柱下部与控制臂的连接。图中上部配合区域不是三只螺母的完整清点图；看不见的螺母不得靠本图推断位置。本文也不提供弹簧压缩、总成拆分或防止总成下落的具体操作。

二、传感器本体和线束分别固定

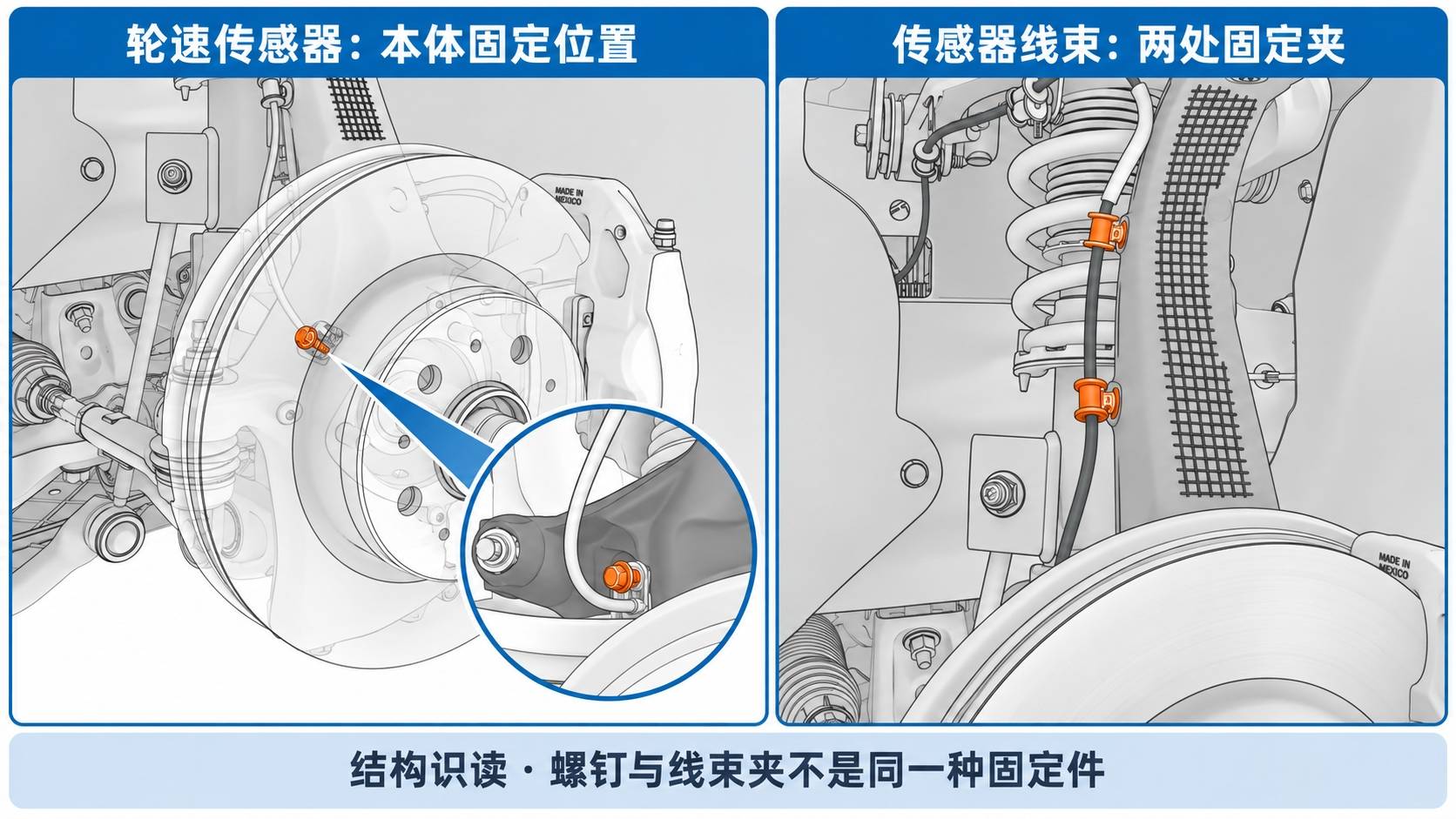

轮速传感器有本体固定螺钉，线路沿转向节另有两处夹子。下面两幅图分别展示这些对象，不能把线束夹误当成需要施加扭矩的螺钉，也不能认为螺钉释放后线路就完全脱离。

三、行驶高度属于作业条件，不是零件尺寸

所引原厂程序将悬架处于模拟行驶高度作为部分紧固作业的条件，并单列测量和支承工具。它不是减震器自由长度，也不能简化成“拧到一个扭矩就完成”。本文不提供具体车高数值、支架设置和下支点紧固步骤，不据此指导举升或承载。

四、为什么不再给换新清单与紧固表

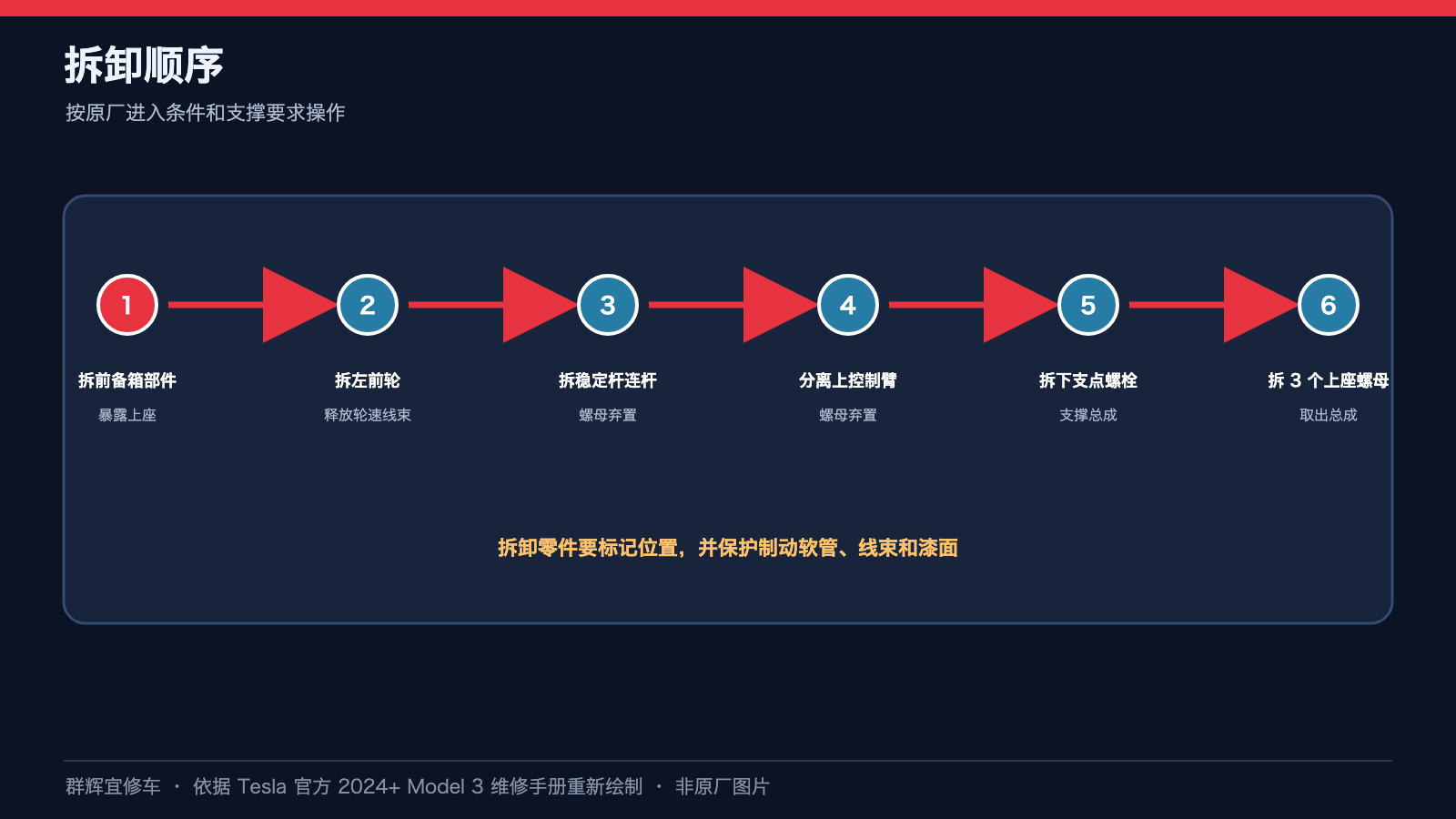

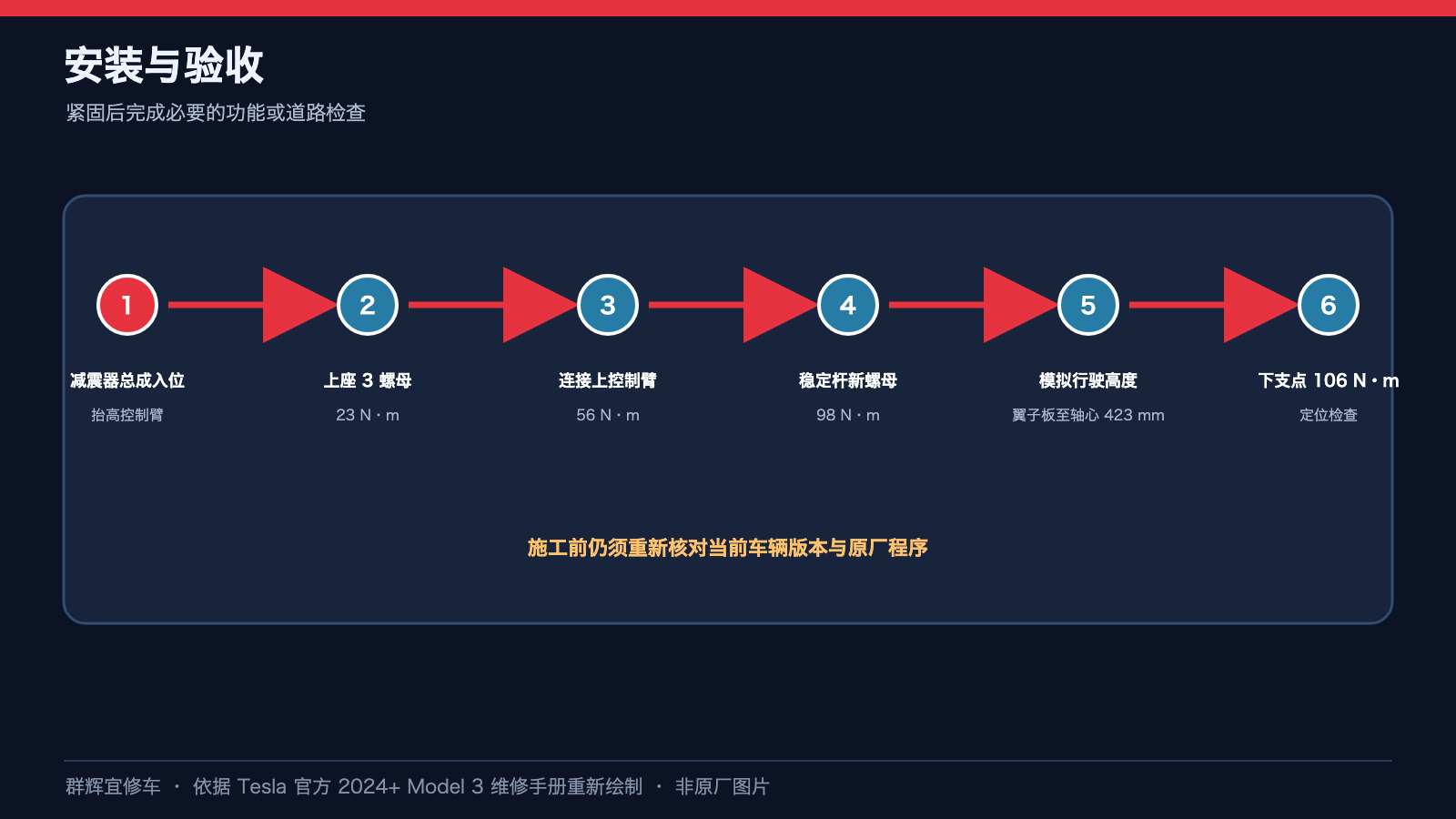

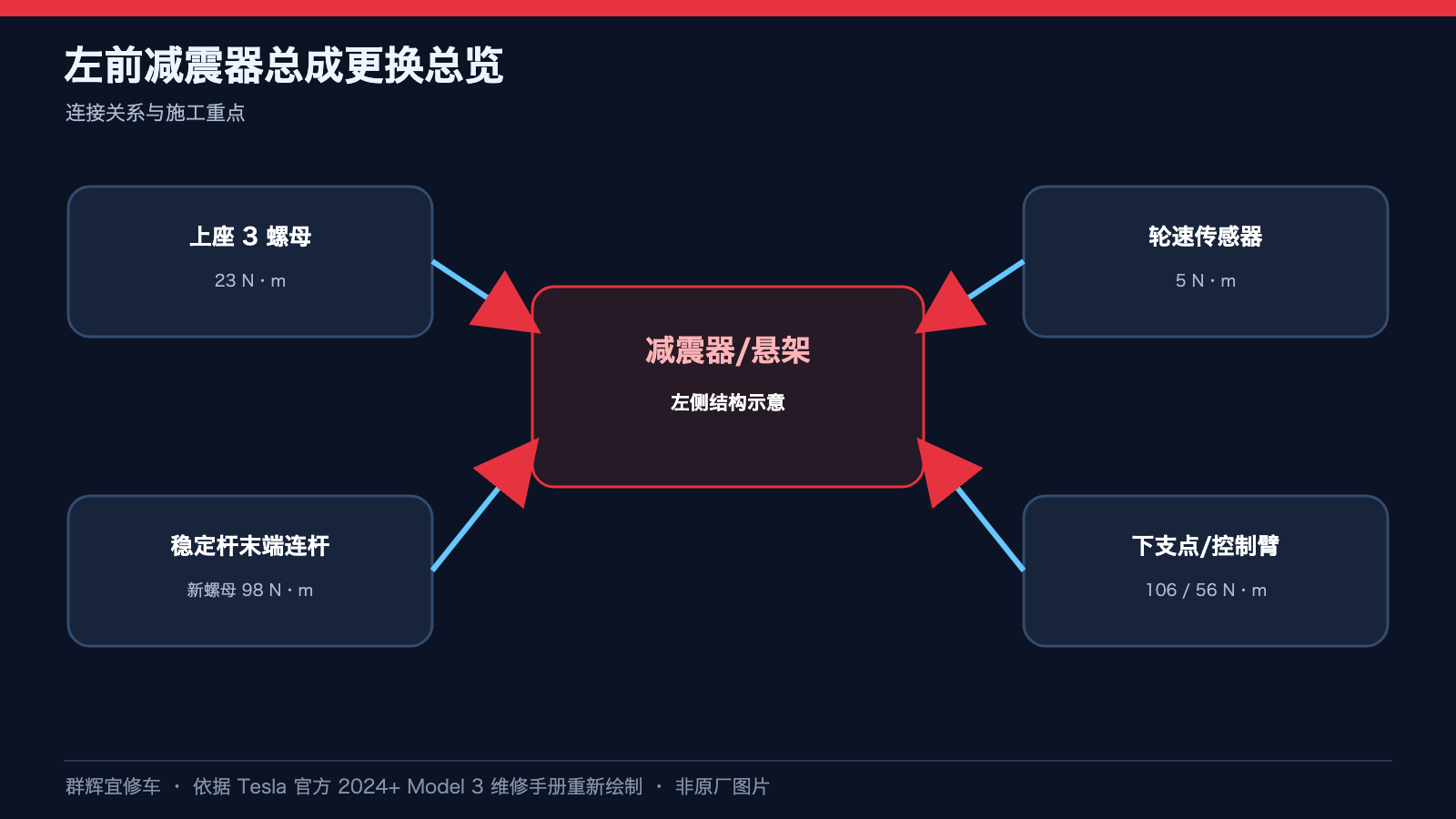

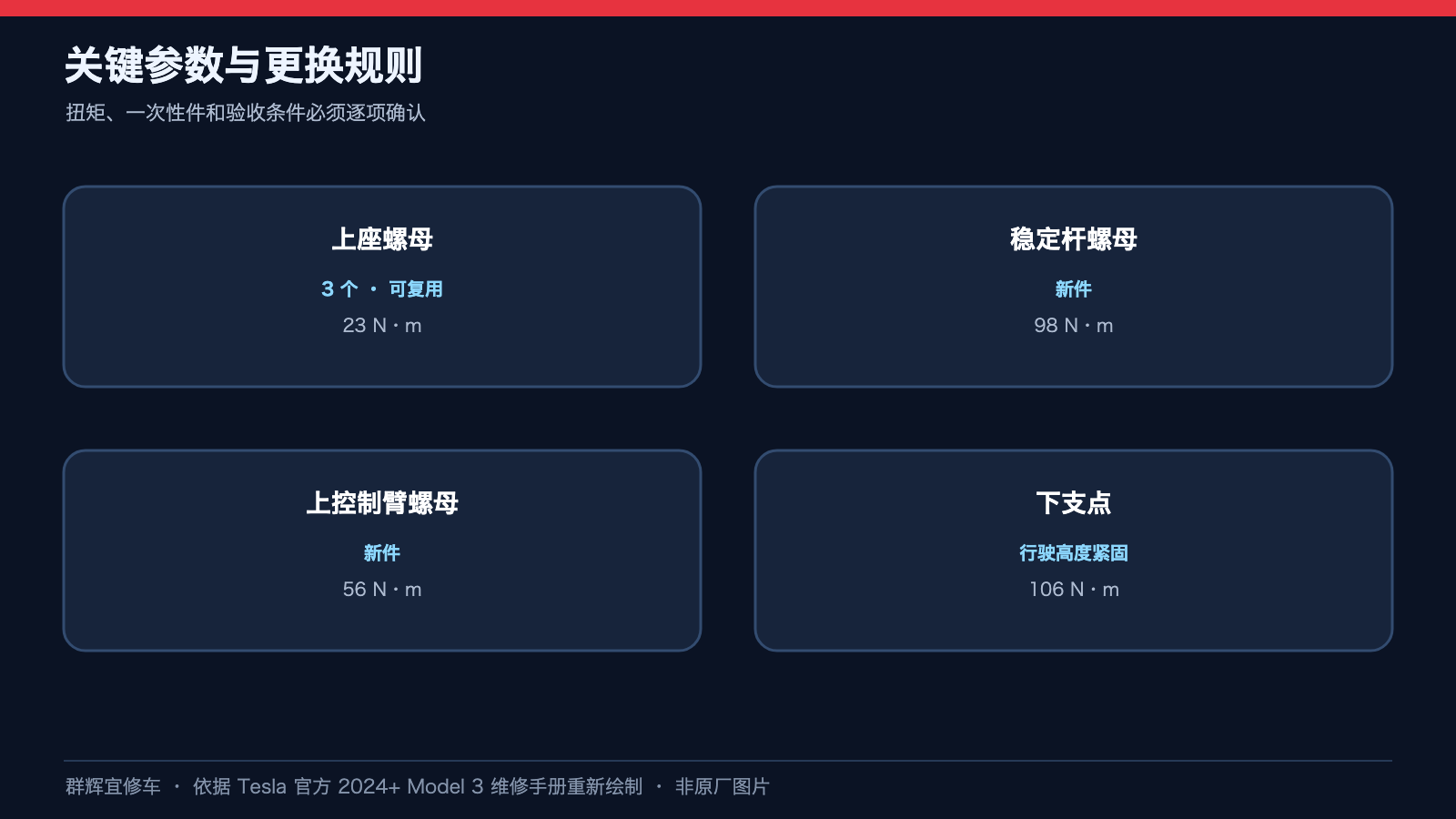

所引页面对上控制臂与转向节连接，表格和拆卸文字描述弃用螺母、螺栓重复使用，而安装文字提到新的螺栓。换新对象尚需澄清，本页不擅自选用一组，也不把只列数值的参数图当作解决办法。原有参数框、拆卸流程和安装验收图不在本文中作为操作依据。

学习目标是区分支座、连杆、传感器本体和线束支承。实际悬架维修直接关系车辆安全，必须由具备资格的人员取得适用车辆的完整有效程序，确认紧固件、支撑条件及定位要求。

原厂资料及关联程序

本文核对 Tesla《2024+ Model 3 维修手册》的中文《减震器总成 - 前 - 左侧 ((拆卸和更换))》及英文版《Damper - Front - LH (Dual Motor) (Remove and Replace)》；主 GUID：GUID-98975E70-BB90-41DD-8677-AEFD0F1FDE1A。核对日期：2026-09-23。原厂页面及适用配置可能更新，施工前须重开页面核对。

本题的资料边界：减震器上座、稳定杆连杆和轮速传感器属于不同固定点；原厂对部分紧固件的换新对象表述不一致。模拟行驶高度是施工条件，不能当作减震器自由长度。

原厂主程序未给出可直接替代上述争议的独立施工入口；本文不补造关联程序。涉及更多拆装、安全隔离或功能验收时，应从适用 VIN 的有效原厂目录另行确认。

文中标注为教学重绘的图片并非原厂原图；原厂局部照片与教学示意均只支持所述可见结构，不能证明隐藏连接、受力点或安全状态。本文不能替代原厂完整程序、实车配置核对和人员防护要求。
