奔驰压电式喷油嘴：OM642、M276/M278结构与波形诊断

压电式喷油嘴利用逆压电效应，把电场引起的微小晶体形变转换为喷油器内部的机械动作。它反应快、可在一个工作循环内多次喷射，但工作电压和电流都明显高于普通电磁喷油器，结构、测量和安全要求也不同。

一、压电效应与逆压电效应

石英、压电陶瓷等材料受力时会产生极化和电荷，这叫压电效应；反过来，在电场作用下晶体会发生可控的线性形变，这叫逆压电效应。喷油器把许多压电片机械串联、电气并联成压电堆，使每一层的微小长度变化叠加，获得足以驱动机构的位移和力。

二、为什么还需要液压耦合器

压电堆位移很小，OM642喷油器使用液压耦合器放大行程。粗活塞与细活塞直径不同；粗活塞移动改变密闭液压腔容积，迫使细活塞产生更大的位移。耦合器同时承担间隙补偿，使热胀冷缩和制造公差不影响喷油器快速动作。

三、OM642压电喷油器结构

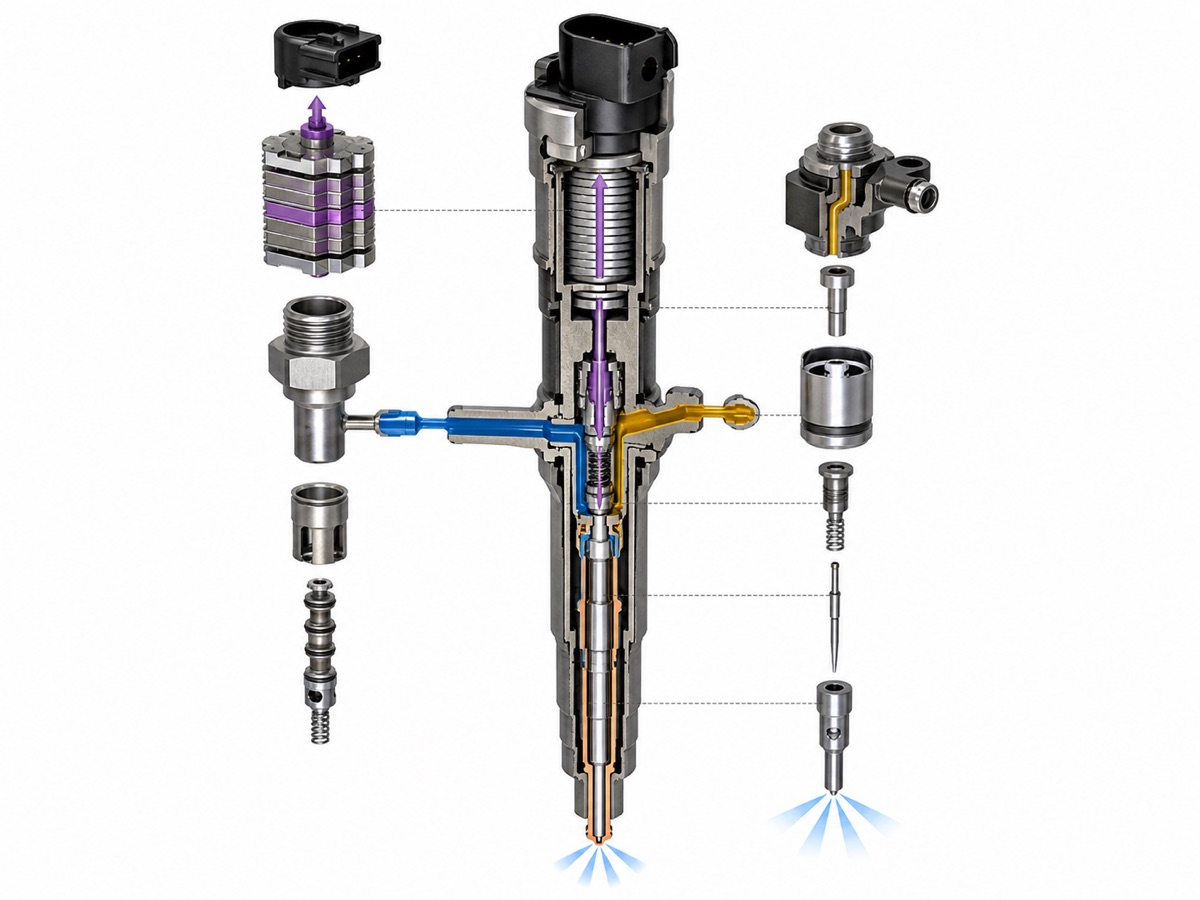

• 压电晶体促动器：把控制电压转换为机械位移。
• 耦合器：放大位移并补偿机械间隙。
• 控制阀组合：改变控制腔压力。
• 喷嘴与针阀：依据压力平衡开启或关闭喷孔。
• 高压进油、回油管道、电插头和喷油器壳体。

控制阀动作后，控制腔压力改变，针阀上下压力平衡被打破，喷嘴开启；断电后控制阀复位，控制腔重新建立压力，针阀关闭。压电堆并不直接把针阀“顶开”，而是通过液压控制链完成喷射。

四、M276/M278汽油直喷结构

M276/M278的压电喷油器同样由压电促动器、耦合/间隙补偿、高压进油、密封圈、电插头和喷油嘴壳体组成。汽油直喷与柴油共轨的内部控制方式和电气标定不同，但共同点是高压、快速响应和多次喷射能力。

五、控制电压、电流和响应时间

• 汽油机压电喷油器工作电压约120至160V；柴油机可达约200V。高压控制电路与低压电路隔离。
• 控制单元通过电流控制压电执行器，汽油机控制电流约8A，柴油机约15A。
• 压电执行器反应时间约0.14ms。
• 一个工作循环最多可进行5次喷射，用于预喷、主喷和后喷等不同阶段。

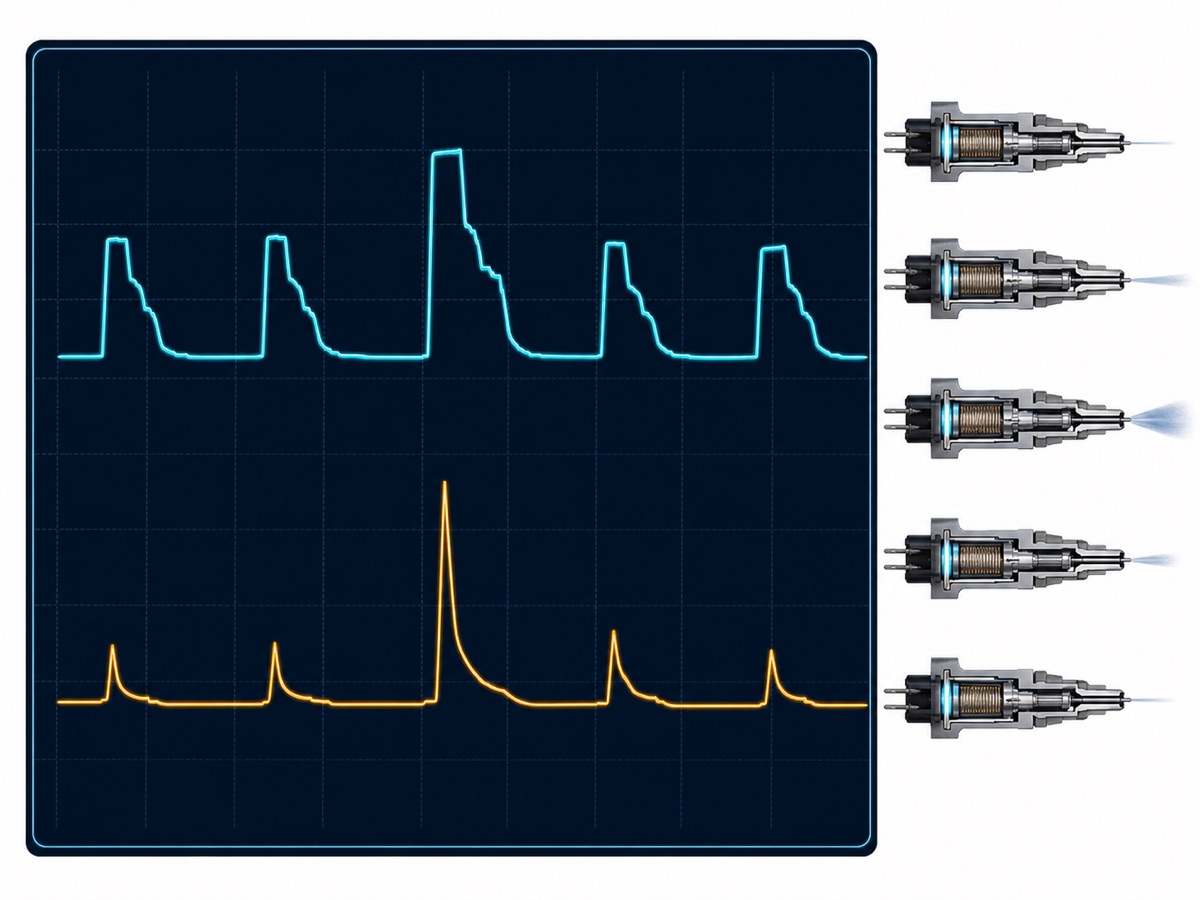

波形诊断必须同步看电压和电流。只有高压没有正确电流，可能意味着开路、接触不良或执行器内部问题；电流异常且控制电压被拉低，则要考虑短路或驱动保护。不同发动机和测试设备的波形尺度不同，比较时应使用相同工况和相同测量方式。

六、测量时的安全边界

• 压电喷油器属于高电压快速驱动负载，不能用普通试灯跨接测试。
• 不要在发动机运行时随意拔插喷油器接头，避免驱动级和连接端子损坏。
• 示波器和电流钳必须满足量程、隔离和接地要求。
• 高压燃油系统卸压前不得拆卸高压管和喷油器。
• 喷油器拆装后应按车型要求更换密封件并执行必要的匹配/校准。

七、诊断顺序

• 读取故障码、失火计数、燃油压力和喷油修正，确认是单缸还是系统性问题。
• 检查高压供油、回油、密封和接头状态，先排除燃油压力条件。
• 核对喷油器供电/驱动线路和插头端子，不用电阻值单独下结论。
• 在合适设备上比较各缸电压、电流波形和喷射事件。
• 结合喷油平衡、泄漏、雾化和缸压结果判断机械与电气故障。
• 修复后复核冷启动、怠速、负荷、排放和故障码状态。

诊断思路小结

压电喷油器的关键是“压电位移—液压放大—控制腔压力—针阀开启”这条链。看懂结构后，电压、电流、燃油压力和缸内燃烧数据才能相互印证，避免把失火简单归因于喷油嘴本体。
