奔驰气缸切断功能：M113、M152与M177的停缸原理和诊断

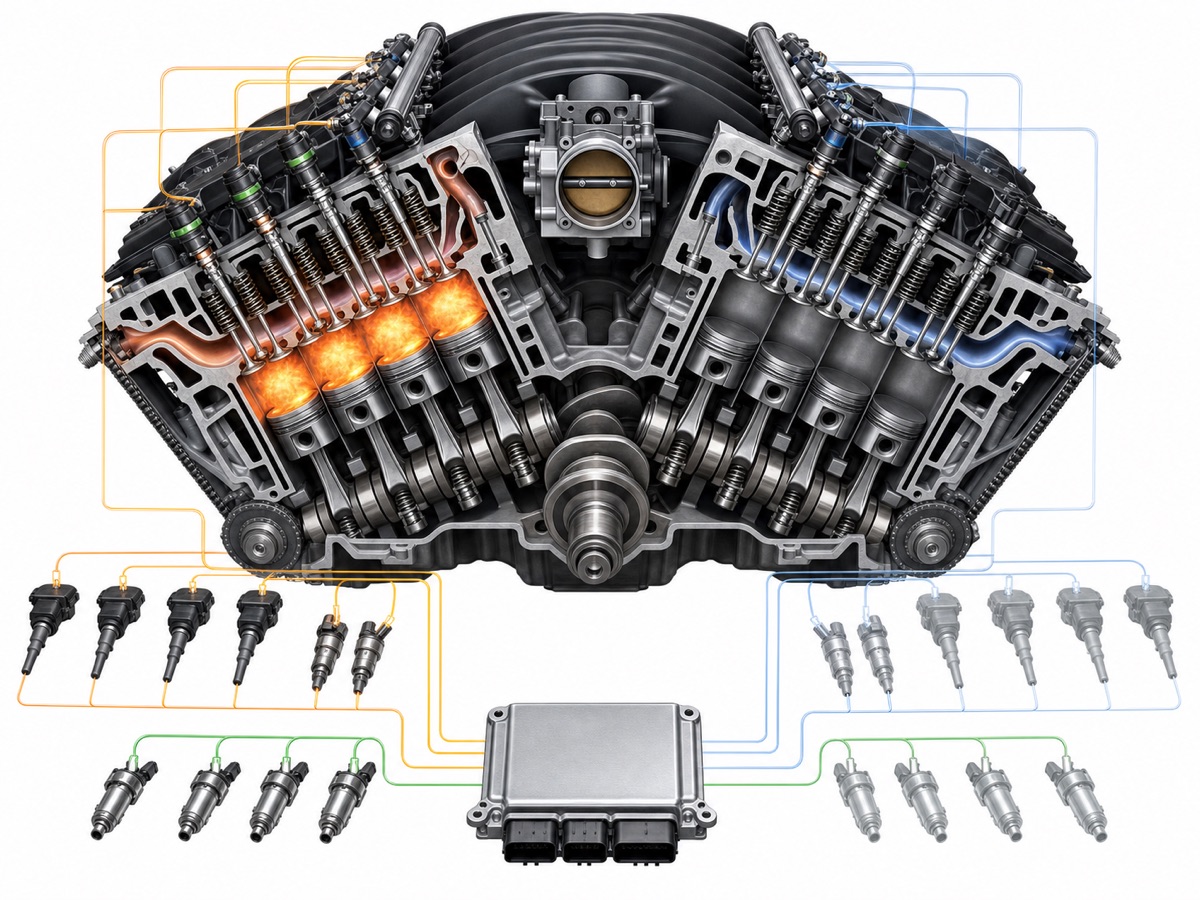

气缸切断也叫可变排量：发动机在部分负荷时停止部分气缸的喷油、点火和进排气门运动，让剩余气缸在更高负荷、更高效率的区域工作。它不是简单“少喷几个喷油嘴”，而是要同时处理催化器温度、机油压力、气门机构、缸内通风和模式切换平顺性。

一、为什么停掉一半气缸反而能省油

大排量发动机在轻负荷时节气门开度很小，泵气损失较大，工作气缸的负荷率又偏低。关闭部分气缸后，为保持相同输出，仍工作的气缸需要吸入更多混合气，节气门开度增大，进气歧管压力上升，充气效率和燃烧稳定性改善，从而降低部分负荷油耗和排放。

二、奔驰采用过哪些停缸方式

• 只切断燃油供给：控制简单，典型应用于部分早期发动机，但要处理催化器匹配、热负荷和泵气损失。
• 同时切断气门与燃油：M113、M137、M152采用液压/机械可切换机构，节油效果更好。
• 滑动凸轮/电控机械切换：M177使用与CAMTRONIC相近的轴向移动凸轮技术，执行元件更少，控制更精确。

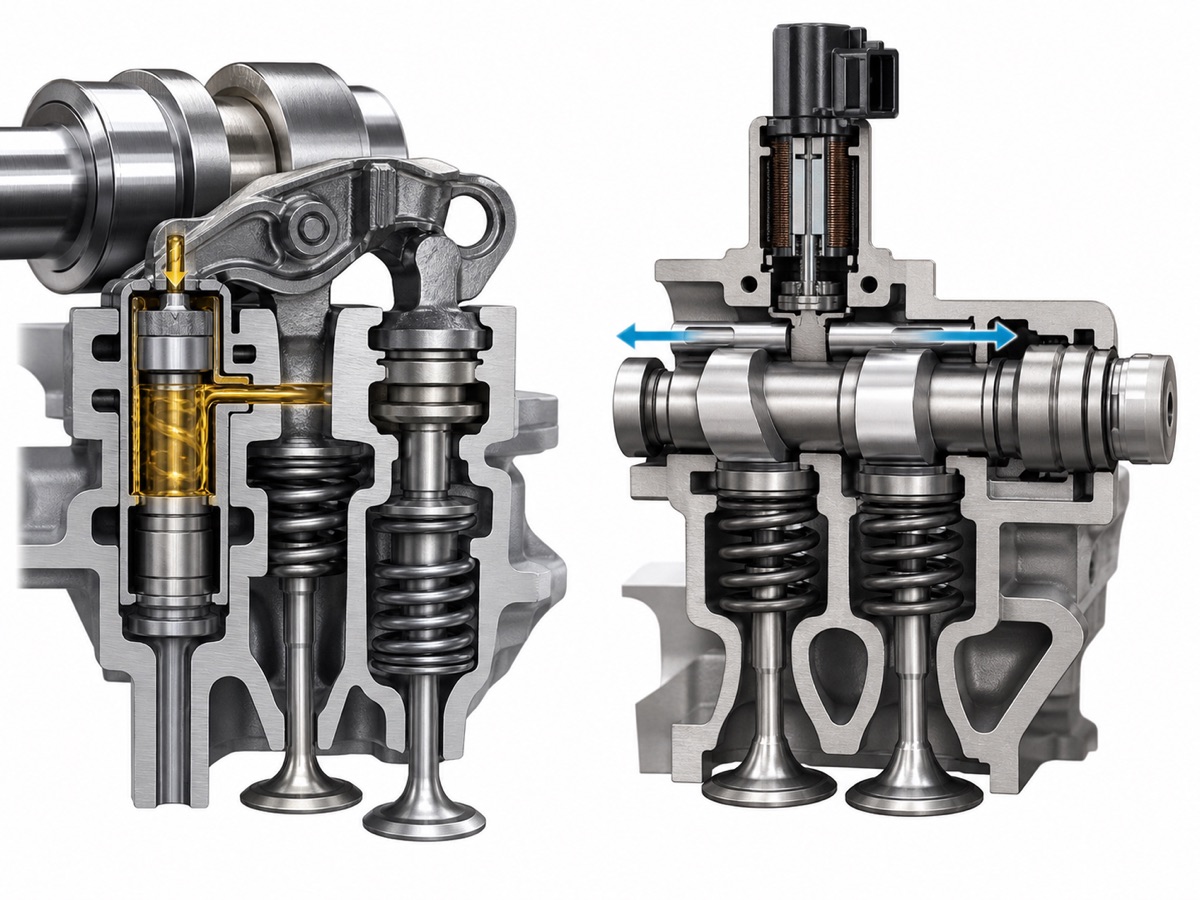

三、M113/M137：可切换摇臂怎样停住气门

功能关闭时，可切换摇臂的两部分由耦合销锁在一起，凸轮运动正常传给进排气门。功能启用时，ME控制气缸关闭电磁阀，压力机油推动液压柱塞，使耦合销退回；摇臂两部分可以相对运动，凸轮不再推动气门，进排气门保持关闭。功能退出后，弹簧把耦合销重新推入锁定位置。

四、M152：独立油路、辅助机油泵和可切换液压支承件

M152的CSO系统关闭2、3、5、8缸，进排气侧分别配置切断电磁阀和可切换液压支承件。为避免与气门间隙补偿及凸轮轴调节供油互相影响，气缸切断使用独立油路和辅助机油泵。辅助泵为摆动叶片结构，可建立约2bar压力；正常油路与辅助泵配合，在切换工况下提供所需液压。

ME促动Y80/1至Y80/4后，液压作用于可切换支承件，锁销解除，凸轮随动件不再把运动传给气门，气门在弹簧作用下关闭，发动机进入四缸模式。取消促动后液压消失，机构重新锁定，凸轮运动恢复传递，发动机回到八缸模式。

五、模式切换为什么要在一个工作循环内完成

从八缸切换到四缸前，ME先关闭相应气缸的燃油喷射和点火，再执行机械气门关闭。为让停用气缸内保留新鲜空气，会先关闭排气侧气门。八缸与四缸之间的切换需在一个工作循环内完成；在约2600rpm时，切换时间小于30ms。

气缸停用期间，曲轴箱机油可能经活塞环进入缸内。控制单元会依据发动机转速和进气歧管压力，决定是否短暂开启进气门及开启时刻，让停用气缸内气体循环，帮助维持活塞环刮油和密封能力，并延长四缸模式持续时间。

六、M177：滑动凸轮把气门升程切换为零

M177减少了液压执行元件，采用电磁促动器推动轴向可移动的凸轮单元。凸轮单元包含两种轮廓：正常轮廓驱动气门，零升程轮廓不再推动气门。促动器切换进排气凸轮单元后，对应气缸气门保持关闭，实现四缸运行。

七、进入四缸模式需要满足什么

气缸切断只在特定驾驶、温度、转速和负荷范围内允许。不同发动机标定不同，常见判断包括C/ECO模式、启动后的等待时间、冷却液与机油温度、发动机转速、控制单元温度、车速、软顶状态以及系统诊断是否完成。M152资料给出的典型转速范围为800至3600rpm，M177不同气缸组切换也有各自最低转速门槛。

八、哪些情况会强制退出

• 点火不良并识别到催化转换器故障。
• 检测到气缸关闭系统本身故障。
• 电子油门进入应急运行。
• 机油温度信号故障或机油压力不足。
• 发动机运行不稳定、混合气调节条件不允许。
• 超过允许的连续四缸运行时间；部分系统约800秒，另一些标定可达约4600秒。
• M152油压低于约0.85bar时，气缸切断不会继续运行。

九、诊断时应该看什么

• 读取ME故障码和停缸允许/禁止原因，不要只凭仪表或排气声判断。
• 核对机油液位、温度、压力以及辅助机油泵和限流回路。
• 执行电磁阀激活测试，检查进排气侧切断执行是否一致。
• 观察四缸/八缸模式切换时的失火计数、混合气、进气压力和发动机平顺性。
• 检查可切换摇臂、液压支承件、锁销或滑动凸轮促动器是否机械卡滞。
• 修复后在允许条件内完成模式切换路试，确认系统能进入、保持并正常退出。

诊断思路小结

气缸切断是燃油、点火、机油液压和气门机构的同步控制。报码或无法进入四缸模式时，先查系统为何不允许切换，再沿机油压力、电磁阀和机械执行机构排查，远比直接拆气缸盖更有效。
