技术培训导读
这篇整理 OM642 柴油发动机 EGR 系统简介与故障判断。重点是理解 EGR 冷却回路、废气流量偏差和积碳堵塞之间的关系。
技术培训OM642EGR柴油发动机
一、EGR 系统的基本作用

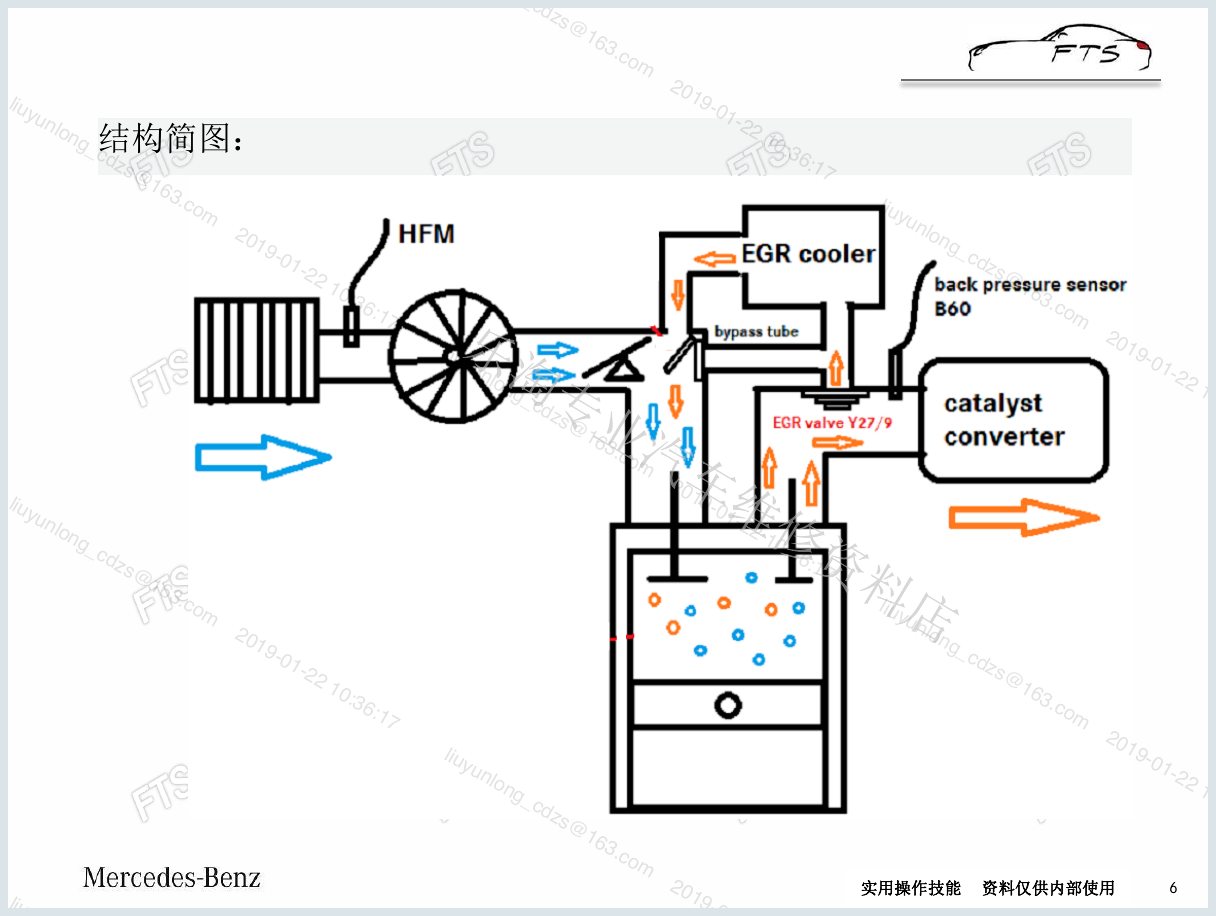

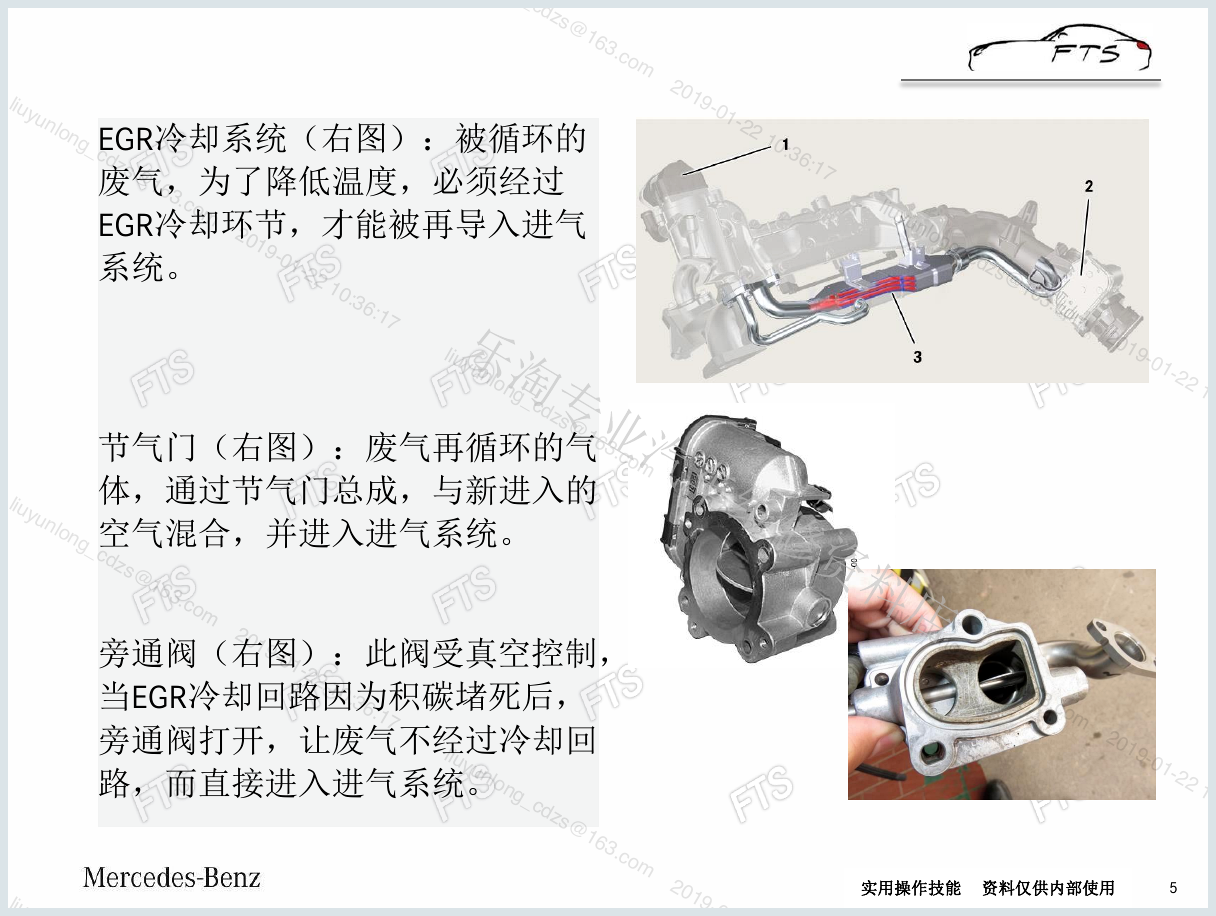

EGR 通过引入部分废气参与燃烧，降低燃烧温度和 NOx 排放。OM642 的 EGR 还涉及冷却器、阀体、进气路径和传感器反馈，任何一个环节异常都会影响实际废气流量。
二、故障判断要看流量偏差
资料中提到的判断方向包括负偏差、正偏差和 EGR 功能测试结果。流量偏差不一定意味着 EGR 阀本体损坏，也可能来自冷却回路积碳、管路堵塞或传感器反馈异常。
| 表现 | 可能方向 |
|---|---|
| EGR 流量低 | 冷却器或管路积碳堵塞、阀动作受限 |
| EGR 流量高 | 阀关闭不严或反馈异常 |
| 功能测试不通过 | 结合实际值、气路检查和积碳状态判断 |
三、积碳堵塞案例

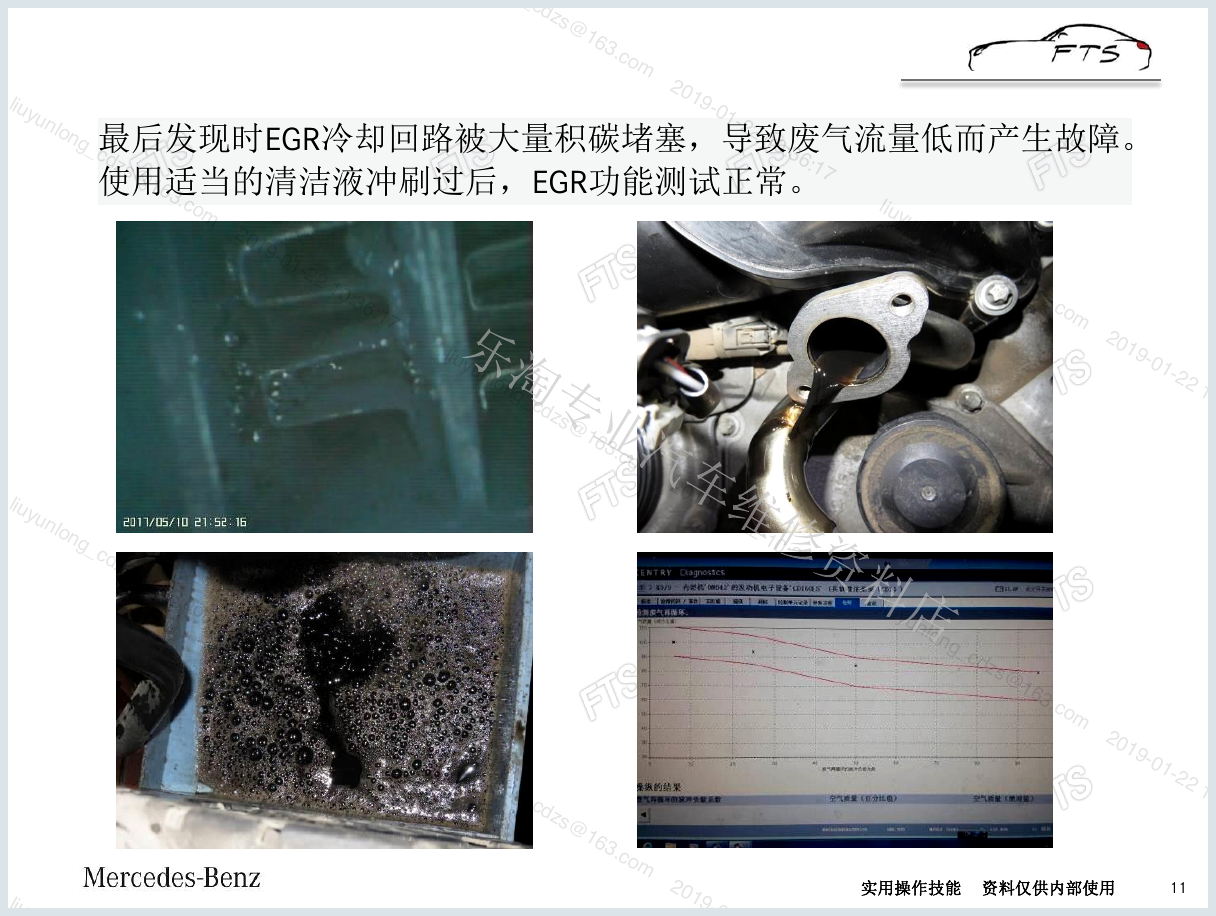

案例中最后发现 EGR 冷却回路被大量积碳堵塞，导致废气流量低而产生故障。使用适当清洁液冲刷后，EGR 功能测试恢复正常。
整理说明：本文为技术培训学习笔记，不提供原始课件下载，不替代正式维修资料和现场安全规范。
资料说明：本文根据奔驰技术培训资料及维修案例内容整理，仅用于汽车维修技术学习、故障诊断思路交流和内部培训参考。文中图片、表格及参数来源于原始培训资料，版权归原权利方所有；如涉及版权或使用不当，请联系我们处理。实际维修请以厂家最新维修资料、诊断仪提示和车辆实测数据为准。
