2025+ 特斯拉 Model Y 中控台照明灯开关更换：接头卡子与1.2 Nm固定螺钉

2025+ Model Y中控台照明灯开关的拆装涉及一颗固定螺钉、电气连接器和连接器卡子。插头已断开，并不代表线束固定已经释放；取走开关前还要处理卡子。更重要的是，原厂要求先拆中控台后端模块，这一前置作业包含低压电源断接和接地螺栓更换，不能只从外观上寻找开关后直接拆卸。

适用范围与原厂参数

适用Model Y 2025+“开关 - 中控台照明灯”。原厂页面更新于2026年8月9日，校正代码1519010302。将后灯开关固定到中控台的螺钉扭矩为1.2 Nm，扭矩表标为重复使用。推荐使用0.10–2.0 Nm量程数字扭矩螺丝刀，配合适用的短批头工具；紧固工具须匹配实车螺钉。

先完成后端模块与低压电源前置作业

按“模块 - 后端 - 中控台（拆卸和安装）”取得操作空间。该资料要求先拆后端面板及左右后侧面板，调整前座椅并打开扶手，部分释放左右侧长饰件后段，以充气袋留出空间；随后按低压电源独立资料断电，再处理后显示器六颗螺钉、两处定位和两个电气连接器。

模块接地线束的固定螺栓要求拆下弃用，复装用新螺栓，扭矩1.2 Nm；六颗显示器固定螺钉为重复使用、1.2 Nm。这两项要求属于后端模块恢复，不能漏掉接地连接。低压断接必须依其完整顺序执行，复电时先连接紧急响应回路，再连接低压电池；低压断电不等同于已完成高压禁用。

后端面板的原厂释放顺序为先上部卡子、后下部锁片，安装顺序相反。具体饰板释放点和低压电池锁止步骤，分别见文末独立资料，不用开关近景替代前置作业。

拆固定螺钉，再处理插头与卡子

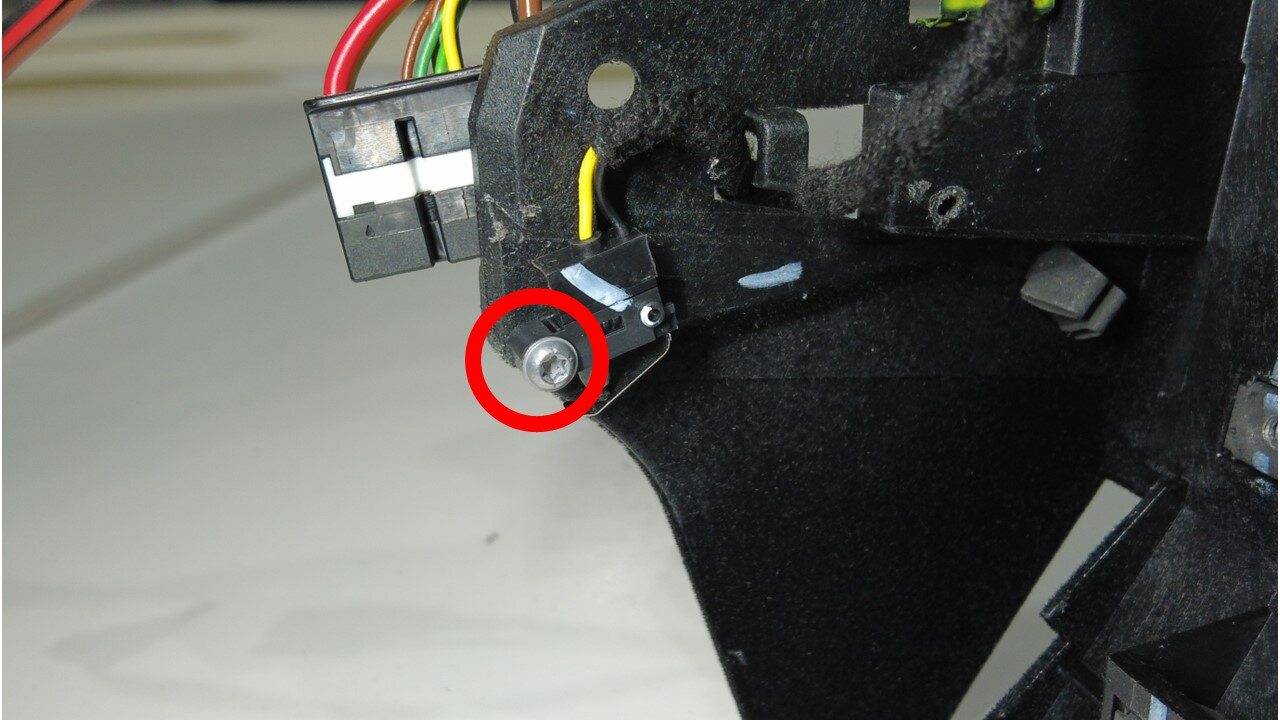

后端模块取下后，拆下将后灯开关固定到中控台的螺钉。红圈帮助识别这一颗紧固件；不要把旁边模块接地螺栓当作开关螺钉。

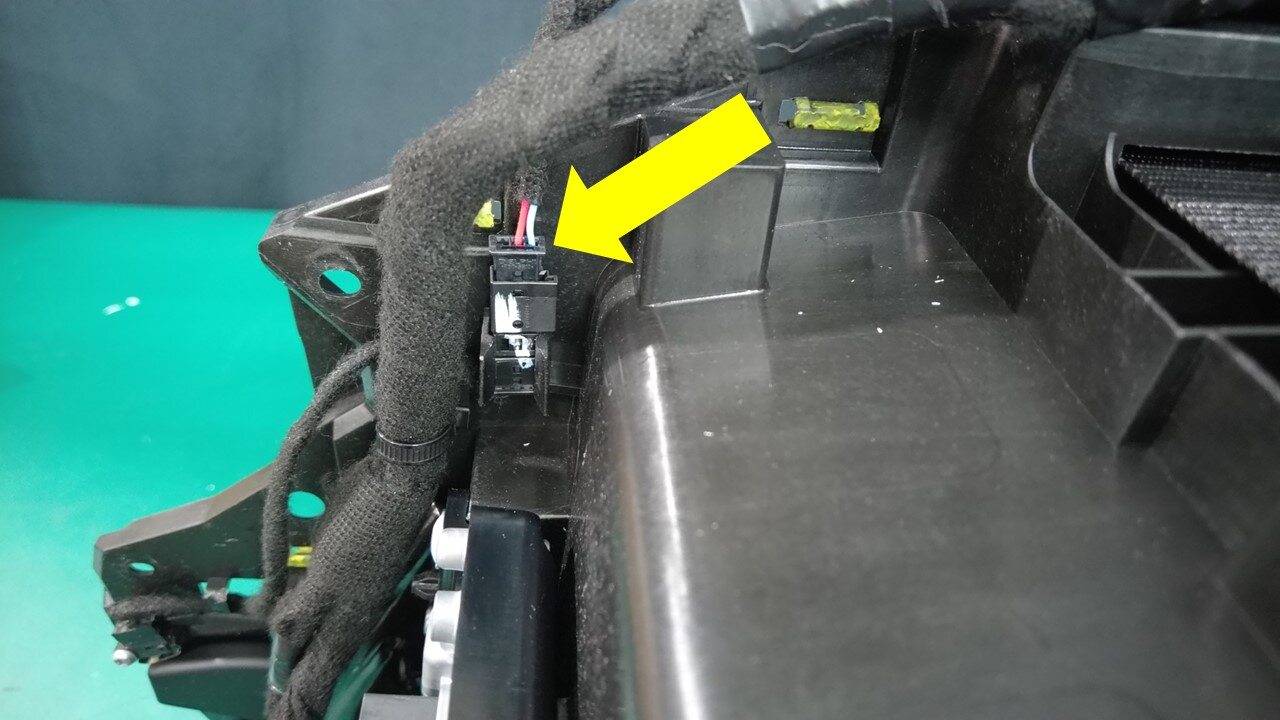

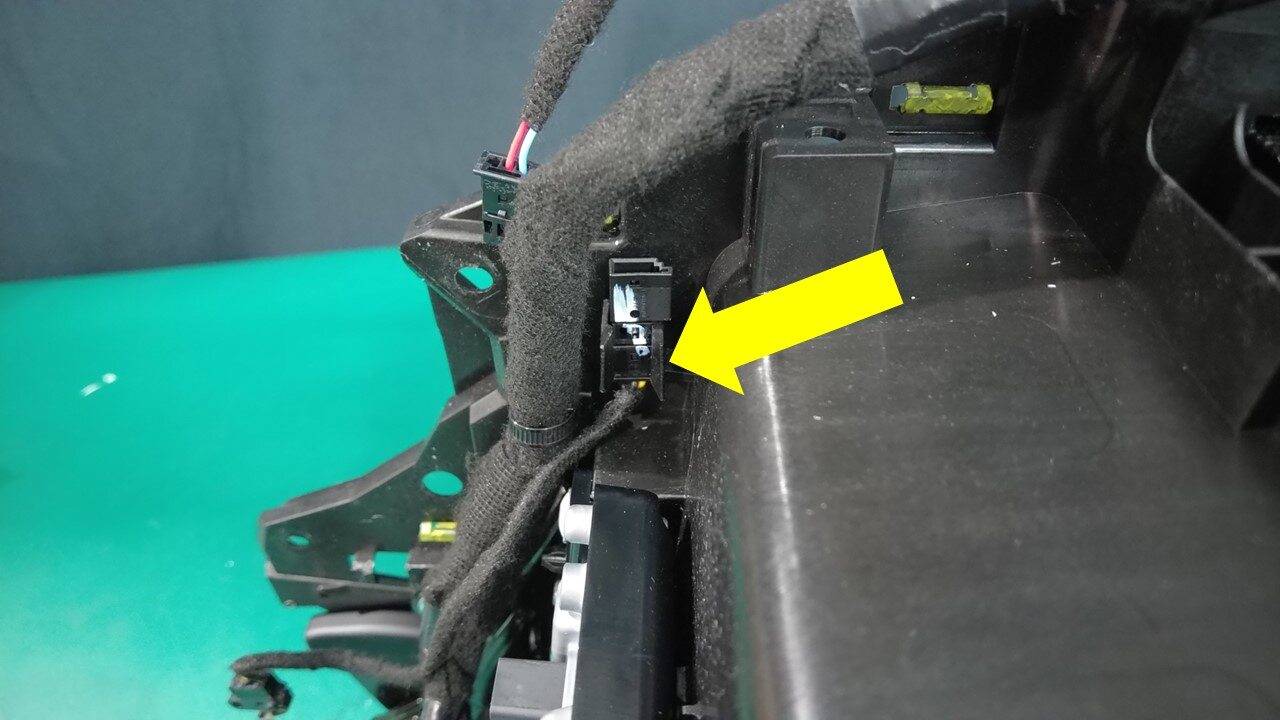

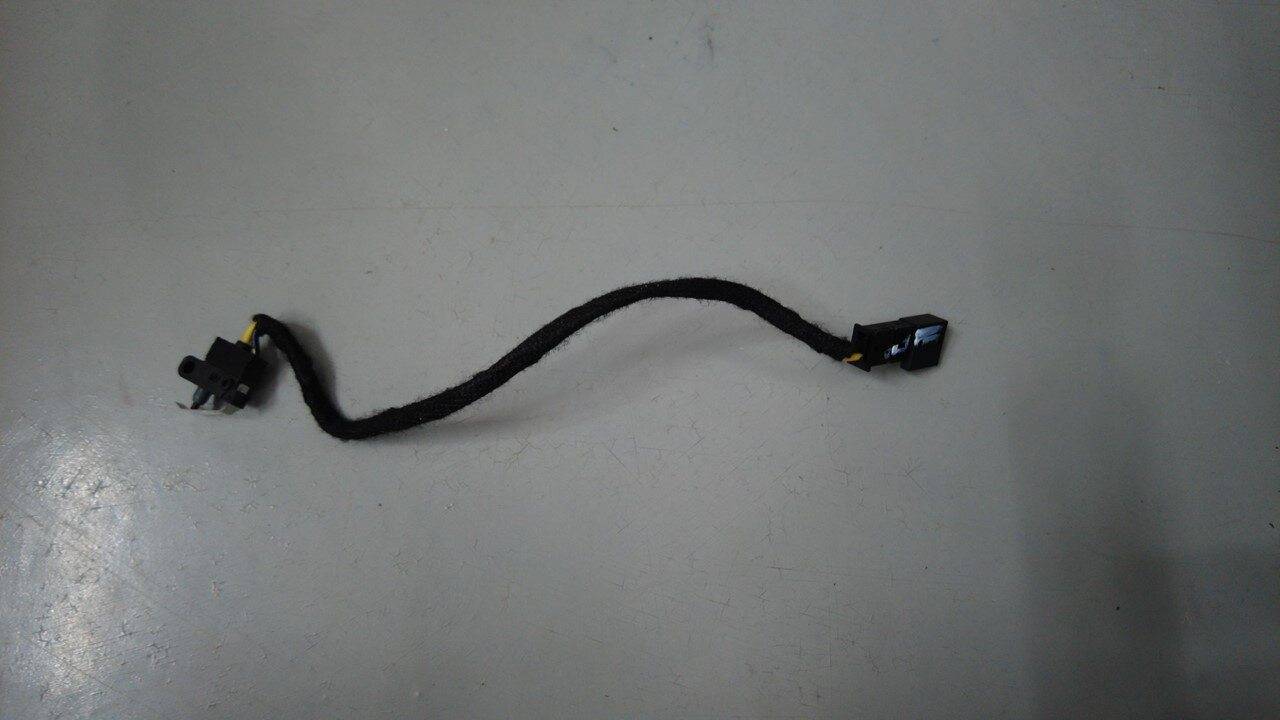

断开中控台灯开关连接器，再释放连接器卡子，随后把开关从中控台上取下。下列两张近景分别指向插头和固定卡；两个动作完成后再移走总成，避免拉线束取得空间。

恢复固定卡与插头，螺钉按1.2 Nm紧固

安装顺序为先接合中控台灯开关连接器卡子，再连接电气连接器，之后安装后灯开关固定螺钉并按1.2 Nm紧固。卡子未落位或线束走向不顺时，先调整固定与连接位置，再执行紧固。

按独立资料恢复后端模块，包括新接地螺栓、两处电气连接器、定位和显示器螺钉，撤出已放气的充气袋，确认侧长饰件卡子与锁片完全接合。完成规定的低压复电及饰板、座椅恢复后，合上扶手。

完工检查建议

检查开关螺钉紧固记录、连接器卡子和插头锁止，线束没有夹在后端模块与饰板之间。核对模块接地新螺栓与两个接头已恢复，饰板平稳贴合；在车辆允许的照明状态下测试灯具。若灯不亮，先回查开关插头和本次拆开的模块接头，再查实车电路；若饰板异响，检查卡子与充气袋撤出情况。

原厂资料及关联程序

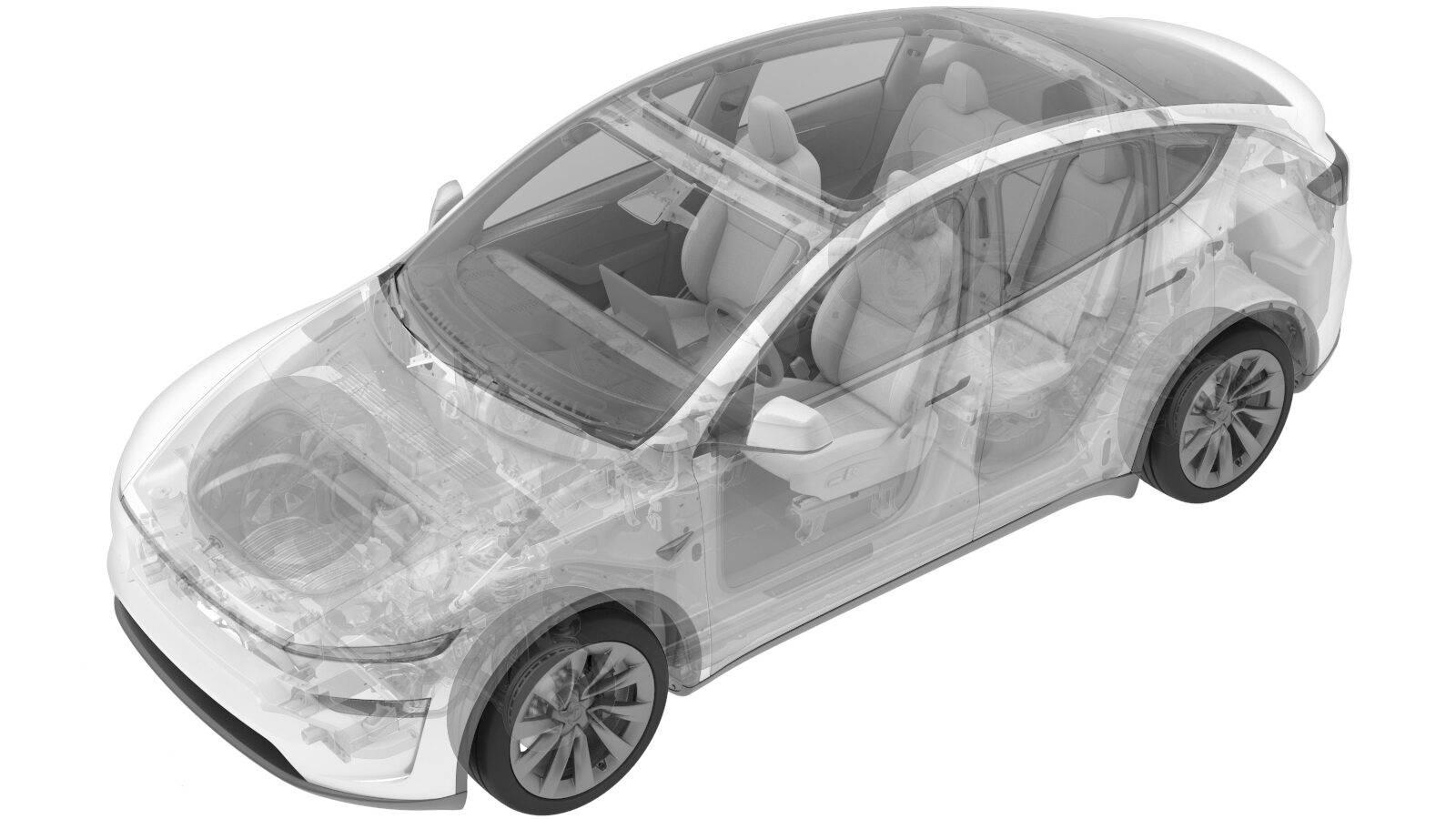

车型与位置：Model Y 2025+，中控台后端区域的照明灯开关。实际核对日期：2026年10月11日。

• 中文原厂程序：开关 - 中控台照明灯（拆卸和更换），用于查开关插头、固定卡及1.2 Nm螺钉。
• 英文原厂程序：Console Lamp Switch (Remove and Replace)。
• 原厂资料编号（GUID）：GUID-F2A6CC60-DFF4-4EF1-BEB1-111A77A3EC62。

开关更换直接引用后端模块拆装；后端模块进一步引用饰板及低压电源资料。前置拆卸、接地新螺栓和复电顺序须按对应资料完成。

• 模块 - 后端 - 中控台（拆卸和安装）：核对接地线束新螺栓、模块连接器、定位和显示器紧固；英文资料。
• 饰板 - 后 - 下 - 中控台（拆卸和更换）：查后端面板先上后下释放及先下后上复装；英文资料。
• 侧板 - 后 - 中控台 - LH（拆卸和更换）：查侧板卡子与锁片释放、座椅位置和板体恢复要求；英文资料。
• 低压电源（锂）（断开和连接） (Modify)：查断接顺序、等待要求及紧急响应回路优先恢复；英文资料。

操作图片来自Tesla原厂维修手册。若后端模块或照明开关与实车配置不符，先核对车辆版本与配件，再拆开接地或电气连接。
