2021+ 特斯拉 Model S 中控台盖开关更换：0.7 Nm、三处线束固定与胶带恢复

2021+ 特斯拉 Model S 中控台盖开关更换，先按关联资料取出中控台总成，再处理开关线束的三处固定卡接、胶带及电气连接器。开关自身使用一颗螺钉，复装紧固0.7 Nm；线束恢复不能只插回接口，还要恢复三处卡接与线束束带胶带。

适用开关与资料状态

本文对应2021+ Model S原厂“开关—盖板—中控台”条目，校正代码15190612，所列工时0.42小时，包含关联作业。不是中控台扶手固定螺钉，也不是手机托盘危险警告按钮的紧固参数。

必要前置“中控台总成拆卸和安装”仍被原厂标记为草案：原厂说明虽经过验证，警告和注意事项仍可能缺失。作业前必须取得适用车辆的当前完整安全要求；不能满足对应安全条件、无法确认访问空间或线束走向时，应停止拆总成，而不是按开关的一颗螺钉把它当作原位小件更换。

先取得总成背面的工作空间

按文末总成拆装资料，打开车门与车窗，先将前排座椅前移以操作后部固定，再后移以取得前部访问。需要拆下中控台后下方面板、仪表板维修面板、左右脚垫及左右侧面板地毯，并解除总成固定与电气连接。

中控台总成前部左右脚趾板下支架各一颗螺栓，复装10 Nm；中部左右托架合计两颗、后部左右托架合计两颗，分别12 Nm。另有两个线束固定卡子和四个电气连接器，复装要确认所有接口锁接合。这些是前置总成的参数，不能用于开关的0.7 Nm螺钉。

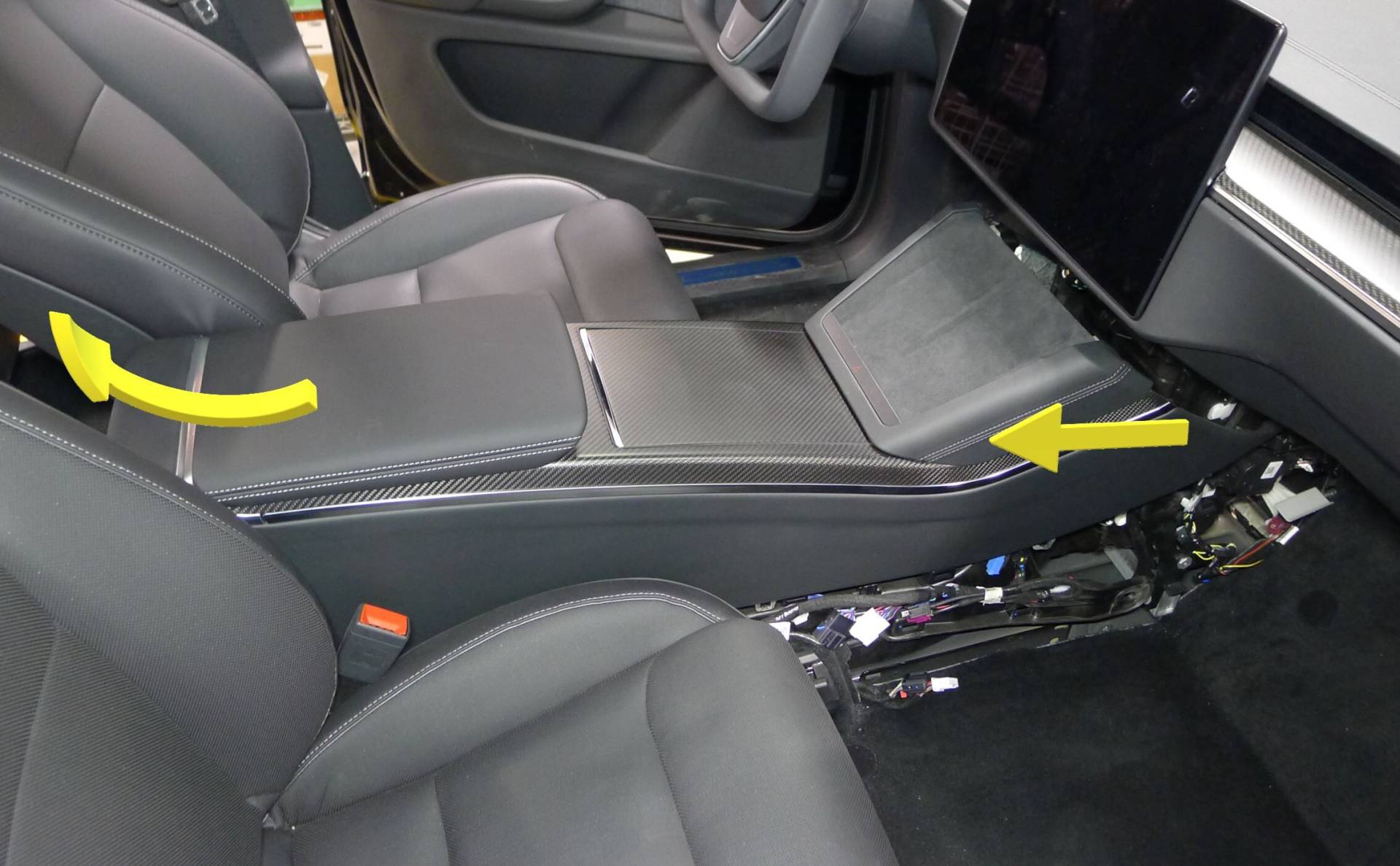

在助手配合下，按原厂要求抬起总成后部，使前部从仪表板下方旋出，再经右前车门取出。避开座椅、仪表板及车门内饰面，平稳支承总成后再操作开关。

先释放三卡接和胶带，再断开接口

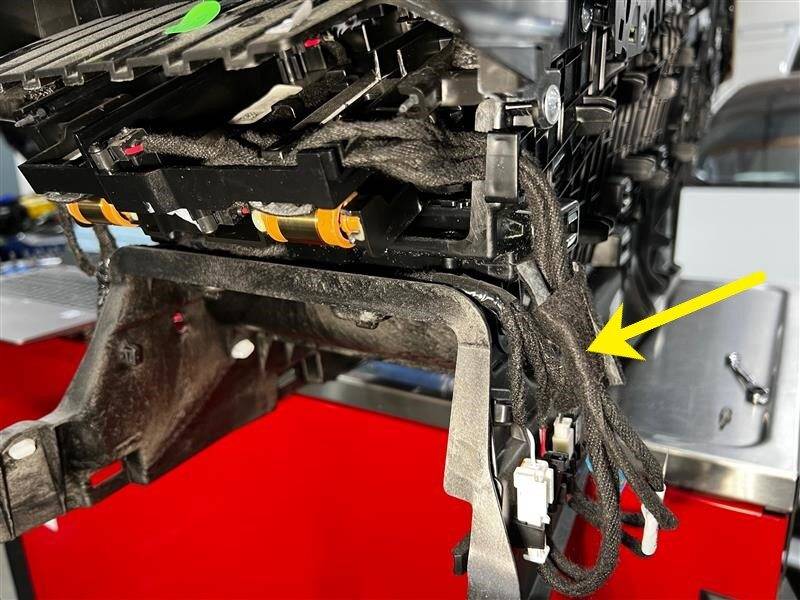

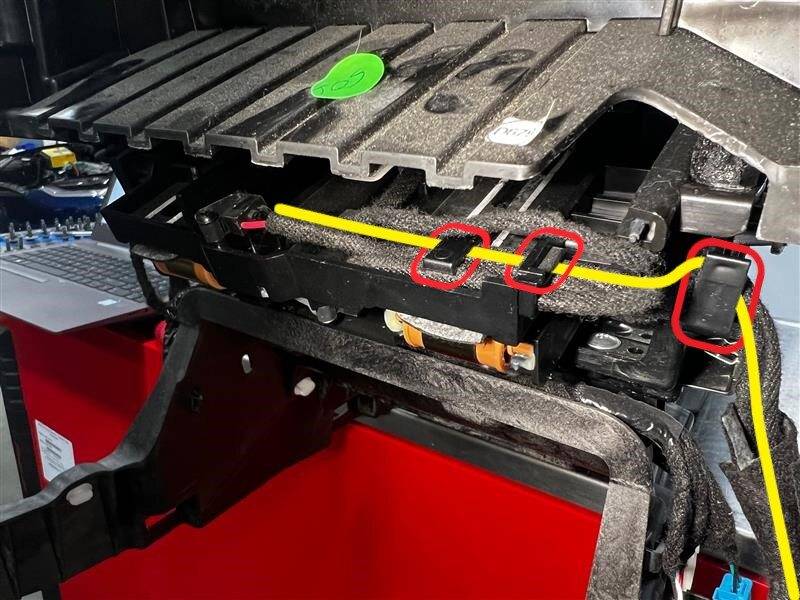

辨认中控台盖开关线束，解除把线束固定到总成的三处卡接，再拆开将开关线束固定到主线束束的胶带。记录原走线和胶带固定位置，避免复装时把线束引到盖板活动部位。

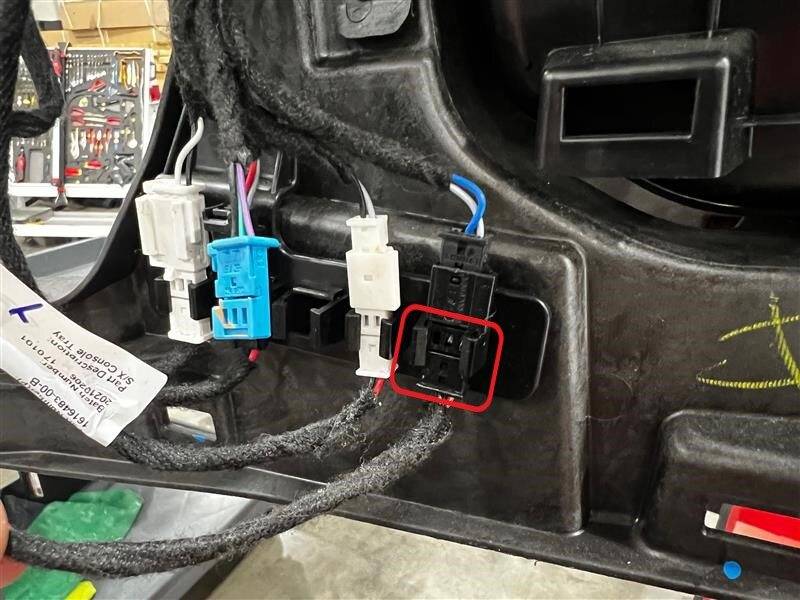

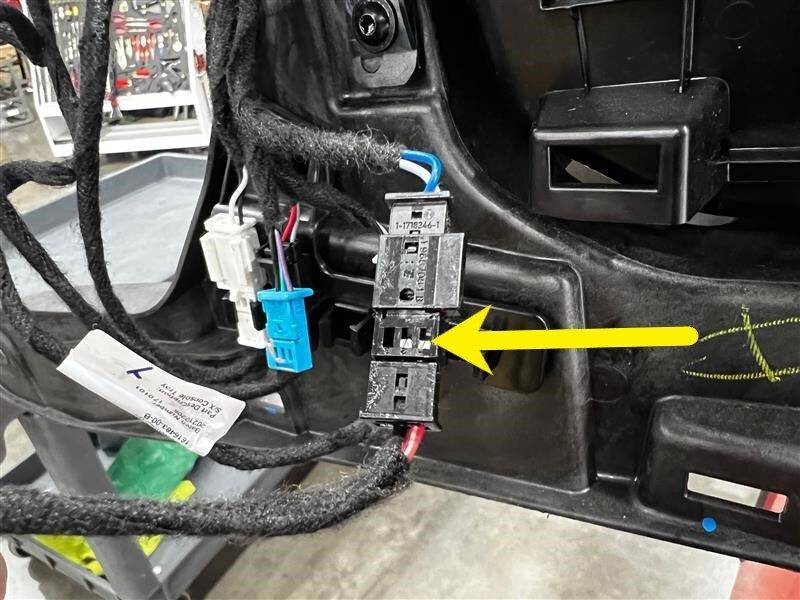

将开关连接器从中控台总成的固定位置释放，再断开开关接口。接口与总成之间的固定、接口本身的电气连接是两个动作，不能把线束直接拉离来替代解除固定。

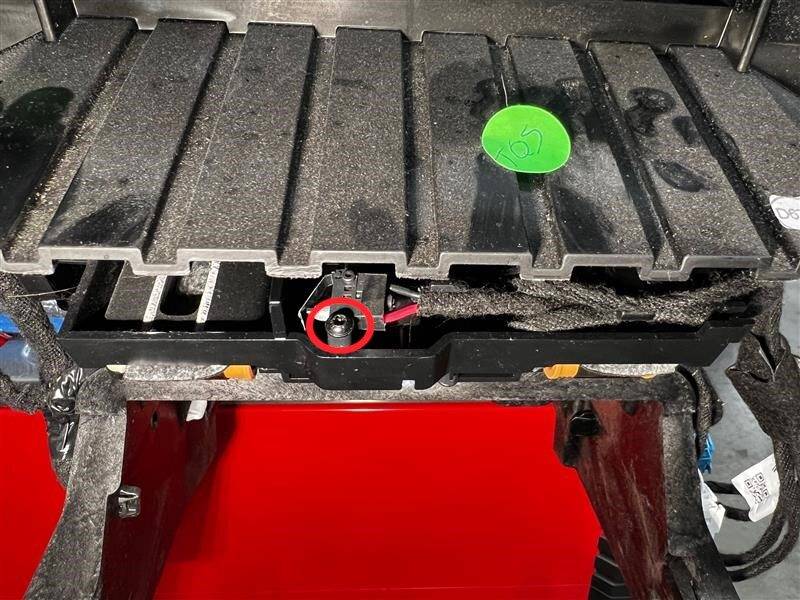

取下一颗螺钉，复装0.7 Nm

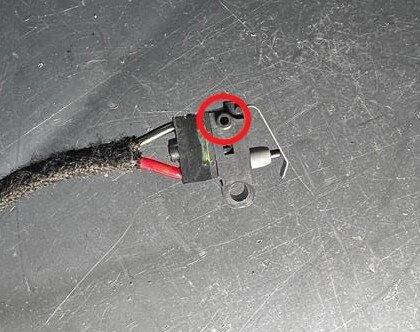

拆下把中控台盖开关固定到总成的一颗螺钉，将开关从安装位置取出。原厂推荐使用1450424-00-A迷你棘轮批头套装；本条目没有列出可直接采用的通用T号，应使用与实物紧固件正确匹配的批头。

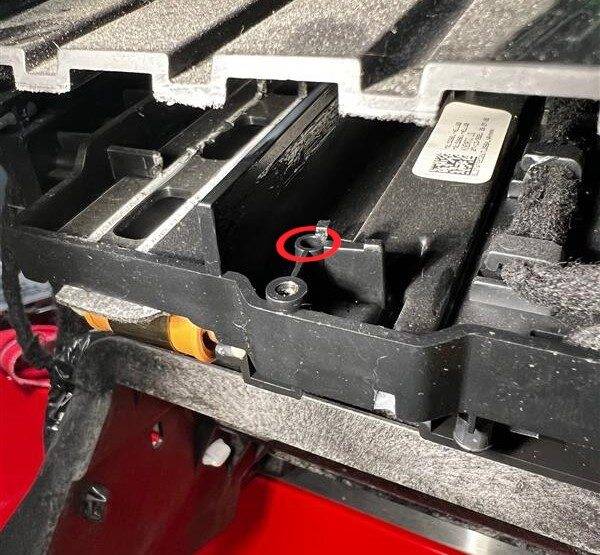

把替换开关放到原安装位置，先确认固定孔与部件贴合正常，再安装该螺钉并紧固0.7 Nm。小扭矩紧固应使用合适量程工具，不能用附近支架的10或12 Nm参数紧固开关。

接口、三卡接和胶带都要恢复

连接中控台盖开关电气接口，再将连接器装回总成的对应固定位置。恢复开关线束至总成的三处卡接，并使用线束胶带将开关线束固定回线束束；胶带恢复位置与原布置对应，不把活动余量全部缠死，也不让胶带影响盖板机构。

总成三处定位先接合，再完成各组固定

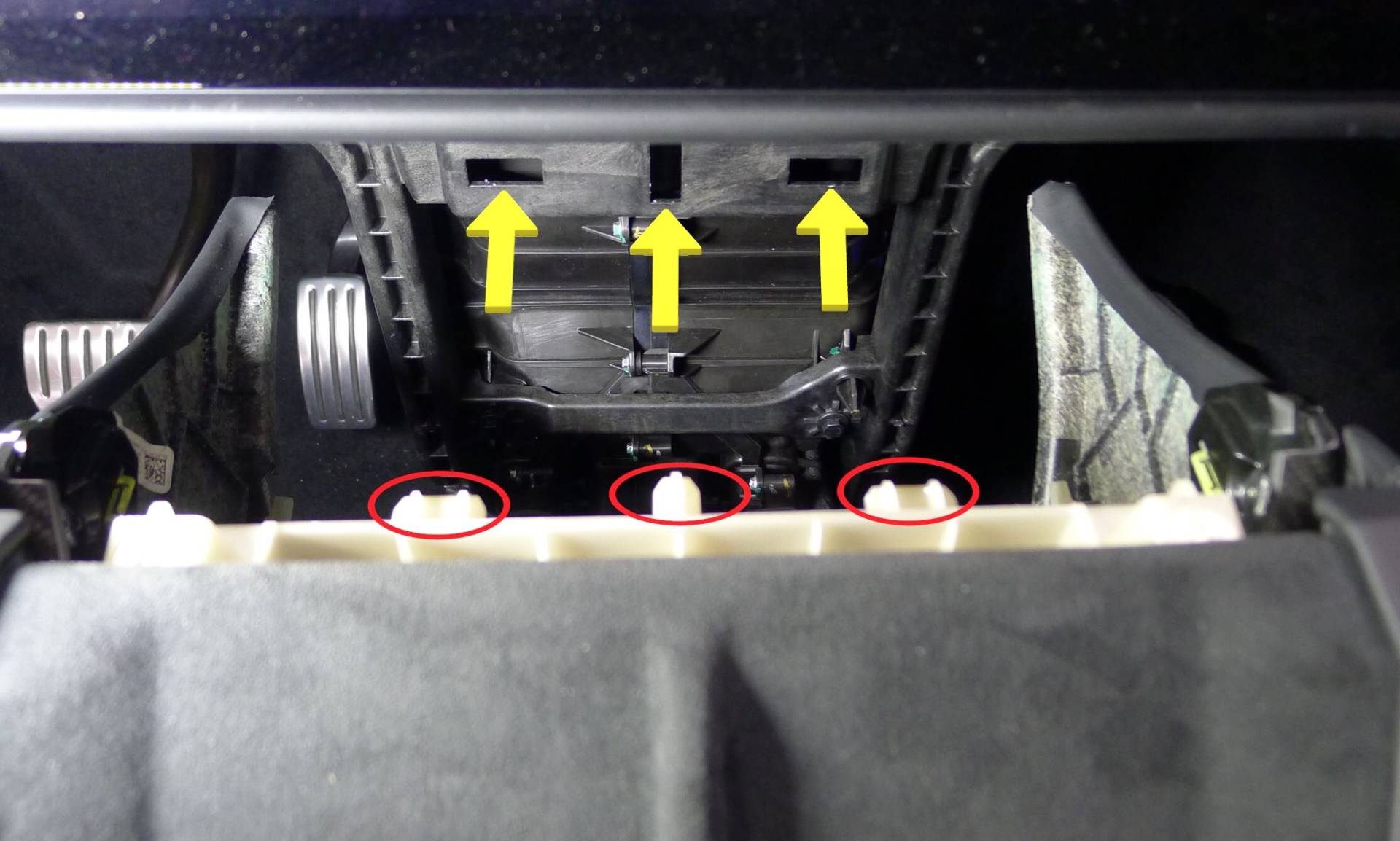

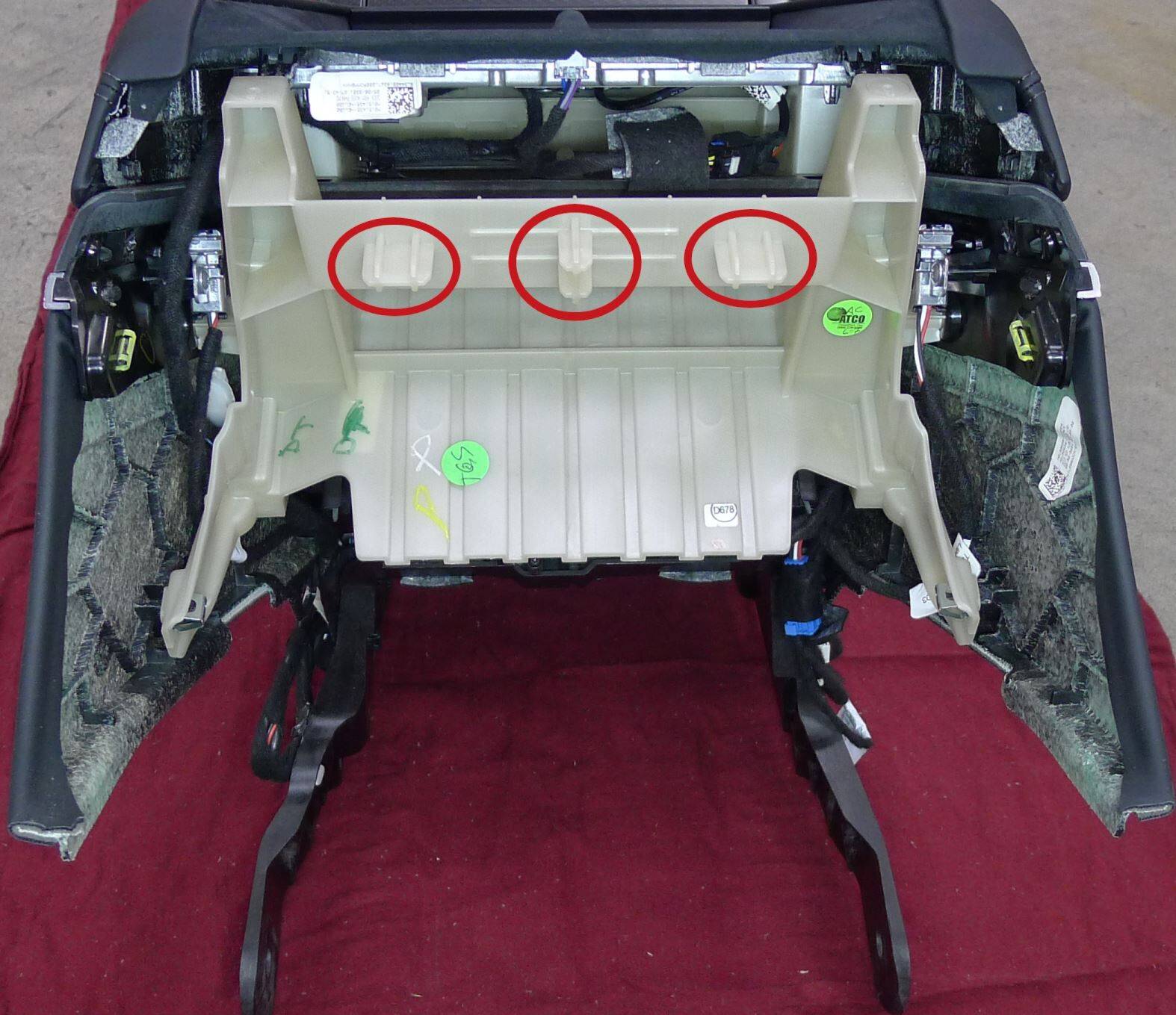

装回中控台总成需要助手配合。原厂要求将前部小心放入仪表板托架下方并向前接合，对齐三个定位结构，再将后部落位。确认定位正确后，先安装前部左右下支架的螺栓，各紧固10 Nm；接着恢复两个线束固定卡子和四个电气连接器，确认所有接口锁接合，再安装中部托架的两颗螺栓并紧固12 Nm。避免用紧固螺栓把错位总成强拉到位。

随后依次装回左右两侧地毯、仪表板维修面板及左右脚垫。将两张前排座椅完全向前移动，再安装后部左右托架的两颗螺栓并紧固12 Nm，装回中控台后下方面板。最后将前排座椅恢复原位，升起所有车窗并关闭所有车门。

后下方面板资料包括七卡子、USB及灯线束；如按该更换条目转移后USB总成，两颗T10螺钉紧固1 Nm，插座须与面板开口准确对齐。仪表板维修面板资料则涉及手机托盘四卡接与三个带锁接口、面板四锁片、诊断/CAN线束两个固定卡子及面板连接器；其温度传感器风扇转移为两颗T20螺钉2 Nm。左侧地毯资料列十一卡子，不能据此自行编写右侧未列出的卡子数量。上述部件按各自资料完整恢复，不与开关线束三卡接混计。

完工检查建议

• 开关定位正确、一颗螺钉完成0.7 Nm紧固，连接器接好并固定，线束三卡接与胶带恢复。
• 总成三个定位结构接合，各组10/12 Nm固定完整；四接口锁止和两个线束卡子正常，访问面板、USB插座及地毯贴合。
• 确认盖板运动范围没有夹线或异物，按车辆适用说明检查盖板及开关相关功能。功能异常时，先回查开关定位、接口与走线，再按原厂诊断资料处理。

原厂资料及关联程序

车型与位置：2021+ Model S，中控台盖开关、线束和总成背面访问。实际核对日期：2026年10月29日。

• 中文原厂程序：开关 - 盖板 - 中控台（拆卸和更换）。
• 英文原厂程序：Switch - Lid - Center Console (Remove and Replace)。
• 原厂资料编号（GUID）：GUID-1F818059-31CA-4FA4-A103-CD8B076C6CF5。

以下资料用于核对必要前置及复装范围：

• 中控台后下方面板：直接前置与恢复；七卡子、USB及灯接口，USB转移双T10各1 Nm及插座对齐；英文资料。
• 中控台总成拆卸和安装：开关工作空间的直接前置；两人取放、三定位结构、四接口及10/12 Nm分组。此资料标记草案，须按其安全要求和当前状态核对；英文资料。
• 仪表板维修面板：总成拆装所需访问与恢复，托盘接口锁、面板及诊断/CAN线束固定，温度传感器风扇双T20各2 Nm；英文资料。
• 中控台左侧面板地毯：总成条目所引用的侧面访问资料，左侧十一卡子与脚垫恢复；英文资料。

配图来自Tesla原厂维修手册，其中总成取放与三个定位结构来自上述总成拆装资料。实车结构、走线或紧固件不符时，先核对配置和适用资料再操作。
