2024+ 特斯拉 Model 3 中控台延展线束更换：五个接头、六个卡子与配置边界

2024+ Model 3中控台延展线束位于后端模块总成上，连接左右垂直执行器、左右水平执行器及USB接头。更换的关键是先完整取得后端模块的访问空间，断开低压电源，再分清五个接头和六个固定卡子。接头已经拔开，不代表线束可以直接从模块上拉走。

适用范围：先确认手机托盘结构

原厂“延展线束 - 中控台”，英文Harness - Center Console Extension，列校正代码1701080042、FRT 0.42，当前页面日期2026年8月9日。该页直接引用卡夹型手机托盘资料；这份前置资料限定为2024年3月3日之前生产的车辆。本文按这一访问配置讲解；生产日期不明、当天或之后生产的螺钉固定托盘车辆，不能按卡夹型托盘的拆卸方式操作。

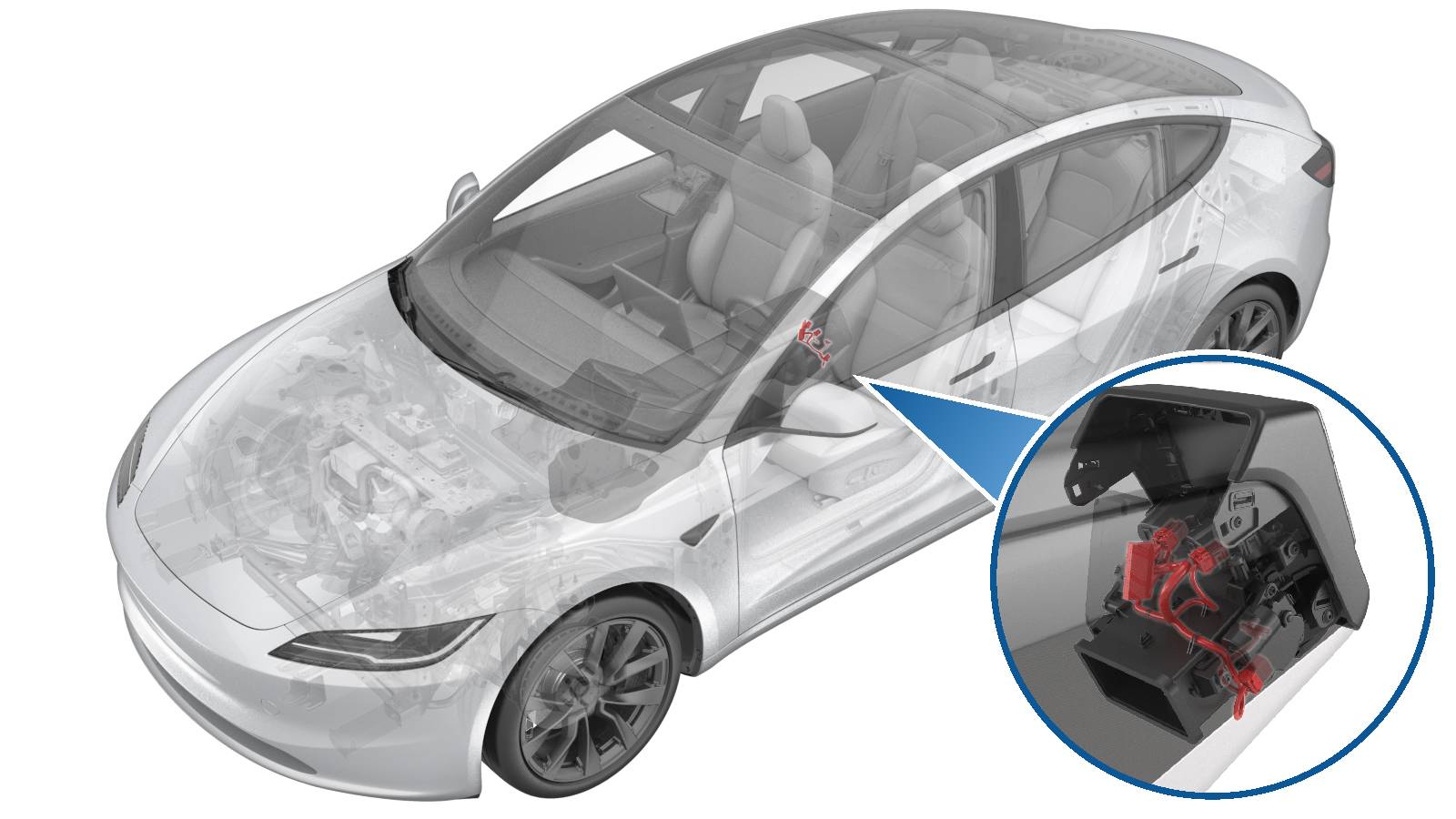

定位图的放大区域是中控台后端模块与线束位置，不是前排座椅电机线束。下文的“左右、垂直、水平”沿用原厂接头名称，不能根据台架上的翻转姿态重新命名。

访问后端模块前，完成饰板与低压隔离

先打开四个车门、降下四个车窗，依原厂要求处理手机托盘、后端面板、左右后侧面板、左右前侧面板和左右装饰饰板，再断开低压电源并拆下后端模块。饰板拆卸与模块拆卸分别有独立资料；不能省略线束更换页列出的前置件，也不能用单纯后端模块拆装中的“部分松开装饰饰板”替代整项访问要求。

低压隔离按“低压电源 - 锂离子（断开和连接）”执行完整顺序，包括拔除充电线、关闭温控并等待至少30秒、关闭车辆电源、断开低压电池和紧急响应回路，维修前等待电路放电2分钟。断开低压前须确保车窗至少1分钟没有移动。低压断开不能证明高压部件已无高压，本项线束访问不能扩展为高压部件维修。

访问资料有两处需特别核对：后端面板复装顺序，中文写先上部卡子再下部锁片，英文写先下部锁片再上部卡子；左侧装饰饰板的左前侧板复装入口又链接到右侧资料。本文不据此给出冲突的执行顺序。实车侧别、锁片进入方式或最新适用资料无法确认时，停止相应饰板拆装，不强压卡接。线束页要求处理左右两侧，而部分链接标题为左侧，也须逐侧核对实车与适用资料。

五个接头逐项辨认，先断执行器再断USB

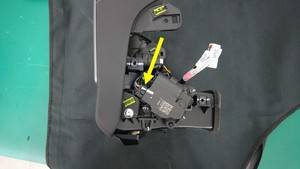

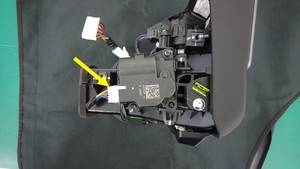

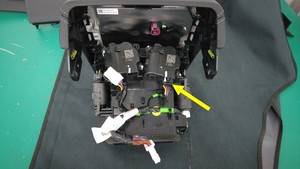

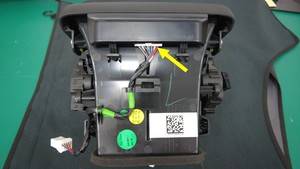

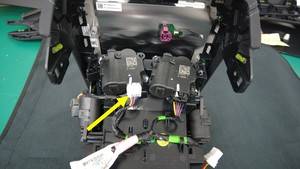

后端模块取下并稳定支撑后，按线束资料顺序断开右垂直、左垂直、右水平、左水平执行器接头，最后断开USB接头。以下箭头图对应各自位置。对插壳体和锁止位置逐项核对，不通过牵拉导线来拔出接头，也不按线束颜色自行判断左右。

建议拆开前记录接头标签、安装位置与分支走向，拔开后把对应关系保留在工单或现场照片中。这是辅助检查，不能替代图示位置和原厂接头识别。

接头断开后，再释放六个固定卡子

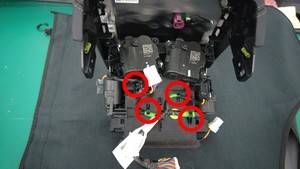

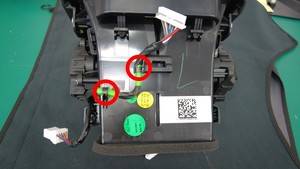

松开将延展线束固定到后端模块总成的六个卡子，然后取下线束。下列两幅红圈图分别显示不同位置的固定点，核对总数为六个；不要把一张图上的四处圆圈当成全部固定点。线束仍被夹持时先回查遗漏卡子，不让导线承受拔出固定点的拉力。

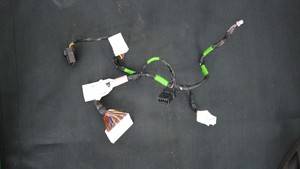

线束取下后的展开图用于辨认分支与端头，不代表安装后的自然走向。更换前核对适用零件和各接头，发现端子、壳体或模块接口损伤时，先确定损伤范围，不能只换线束后勉强接合。

先恢复卡子，再按相反接头顺序连接

安装时先将延展线束的六个卡子固定到后端模块总成，再连接USB、左水平执行器、右水平执行器、左垂直执行器、右垂直执行器。逐个确认接头完全就位、分支没有被拉紧或夹在模块与饰板之间。不能把外观接近的端头交换位置来试功能。

关联后端模块演示用于识别总成固定螺钉和电气连接，五个延展线束接头和六个卡子的处理仍按上述文字与对应图示执行。该演示不能替代低压隔离和饰板前置。

装回模块后，恢复电源与关联检查

按后端模块资料恢复总成：接地螺栓为新件1096312-00-A，1 N·m；六颗模块固定螺钉为可重复使用件，1 N·m，推荐T20套筒。模块还有两个总成电气连接器和两个定位销，它们与本文五个分支接头、六个线束卡子是不同固定与连接组，不能混记。

模块恢复后依低压资料先连接紧急响应回路，再连接低压电池并锁好连接器；逐项恢复装饰饰板、前后侧面板、后端面板和手机托盘，最后升起车窗、关闭车门。卡夹型手机托盘资料要求重装车辆固件，应完成其独立恢复要求。后端模块资料要求用Toolbox运行PING-BASH_DISPLAY，选择rear，超时设为20并等待例行程序完成，这项检查用于后显示器，不等于四个执行器和USB均已验收。

完工检查建议

分别记录五个分支接头、六个线束卡子及总成连接的恢复，检查线束没有挤入饰板卡位或跨过活动机构。恢复后检查USB功能、后部出风调节及显示器状态，并确认固件和关联测试完成。出现单一执行器不动作或USB异常时，先回查相应分支接头、端子与布线；机械卡滞和显示故障须分别诊断，不能直接认定新线束不良。

原厂资料及关联程序

适用车型与位置：Model 3 2024+，卡夹型手机托盘访问配置下的中控台后端模块延展线束。手机托盘生产日期边界需先确认。实际核对日期：2026年10月6日。

• 中文原厂程序：延展线束 - 中控台（拆卸和更换）。
• 英文原厂程序：Harness - Center Console Extension (Remove and Replace)。
• 电话托盘 - 中控台（卡夹型）。查生产日期限制、托盘释放与固件重装；日期不明或螺钉固定结构不能用这一路径。
• 面板 - 后 - 中控台。查后端访问与6个卡子、2个锁片；中英文复装顺序冲突须先解决。
• 侧板 - 后 - 中控台 - 左侧。查后侧访问与定位；线束资料要求左右两侧，不能把左侧位置直接当作右侧操作。
• 毡毯 - 中控台侧板 - 左侧。查前侧面板拆装、定位锁片和损坏卡子更换，右侧须确认对应结构。
• 装饰饰板 - 中控台（卡扣固定式手机托盘）- 左侧。查装饰饰板释放与复装；其中左前侧板入口链接到右侧资料，需按实车侧别重新确认。
• 低压电源 - 锂离子（断开和连接）。查电源断开顺序、车窗等待、电路放电及恢复；不能用低压断开代替高压失电验证。
• 模块 - 后端 - 中控台（卡扣固定手机支架）。查模块总成拆装、新接地螺栓与后显示器Toolbox测试。
• 原厂资料编号：GUID-248FD948-1688-4134-A953-FABF293E8B93。

延展线束更换明确引用独立饰板、模块和低压电源操作，台架换线不能代替整车恢复。图示来自延展线束原厂资料，模块演示来自直接关联的后端模块资料。接头数量、托盘固定方式或访问结构与资料不符时，先确认车辆配置与当前维修入口，再继续更换。
