奔驰XENTRY诊断系统使用:车辆识别、快速测试、实际值与引导检测

3
文章
0
粉丝
技术培训评论3阅读模式
摘要依据奔驰XENTRY标准化课程,整理车辆识别、快速测试、控制单元、故障码、实际值、激活、引导检测、TIPS/WIS和诊断设备。

XENTRY诊断系统的价值不只是读取和清除故障码。完整流程包括车辆识别、快速测试、控制单元拓扑、故障环境、实际值、激活、引导检测、维修资料以及维修后的验证。原课程以当时XENTRY界面逐步演示这些入口。

软件界面、图标、设备型号和在线服务持续更新,本文保留诊断逻辑而不把历史画面当作当前唯一操作路径。编程、编码、个性化和安全相关功能必须使用合法账号并按当前引导流程执行。

一、XENTRY平台组成、启动界面与基本功能

一、XENTRY平台组成、启动界面与基本功能(page-02)
一、XENTRY平台组成、启动界面与基本功能(page-03)
一、XENTRY平台组成、启动界面与基本功能(page-04)
一、XENTRY平台组成、启动界面与基本功能(page-05)

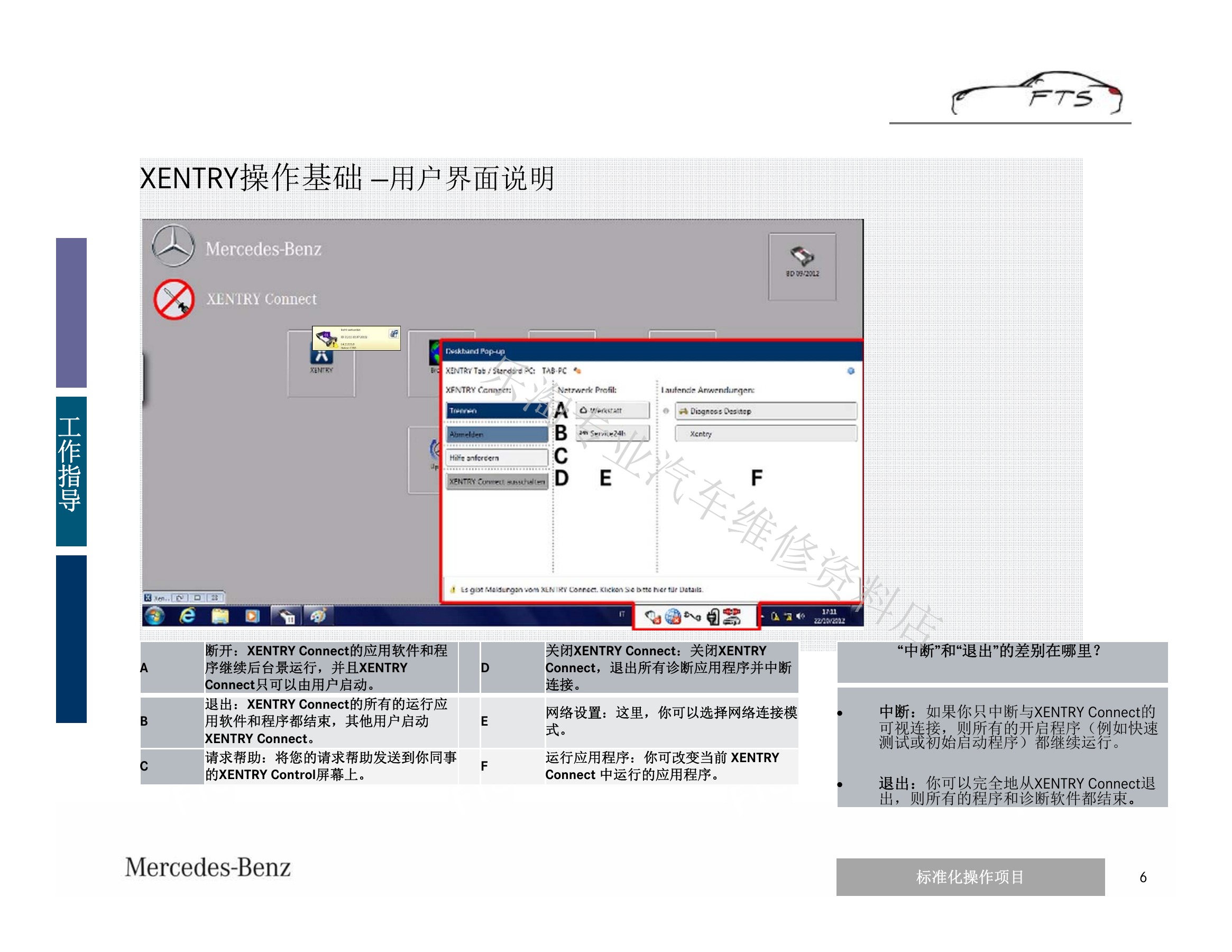

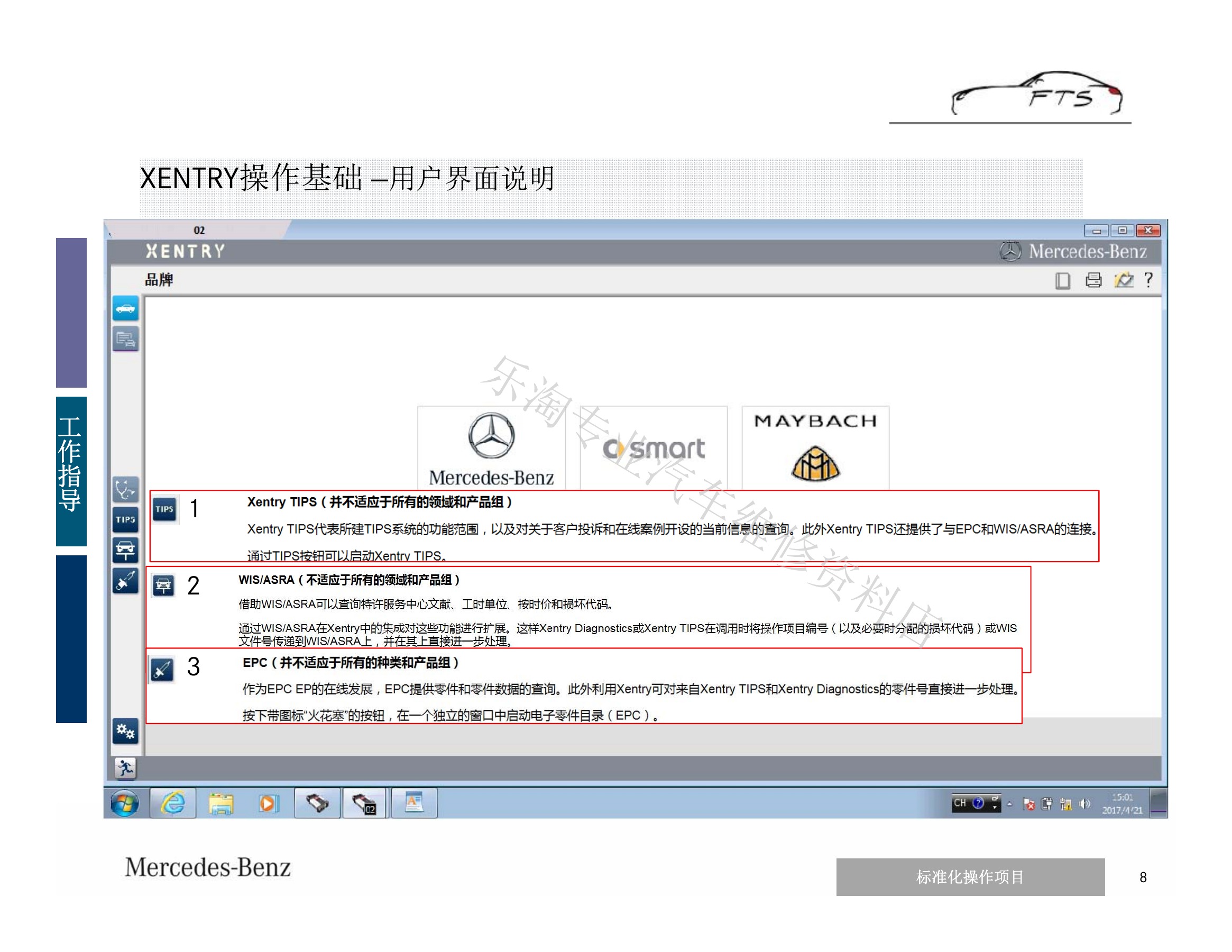

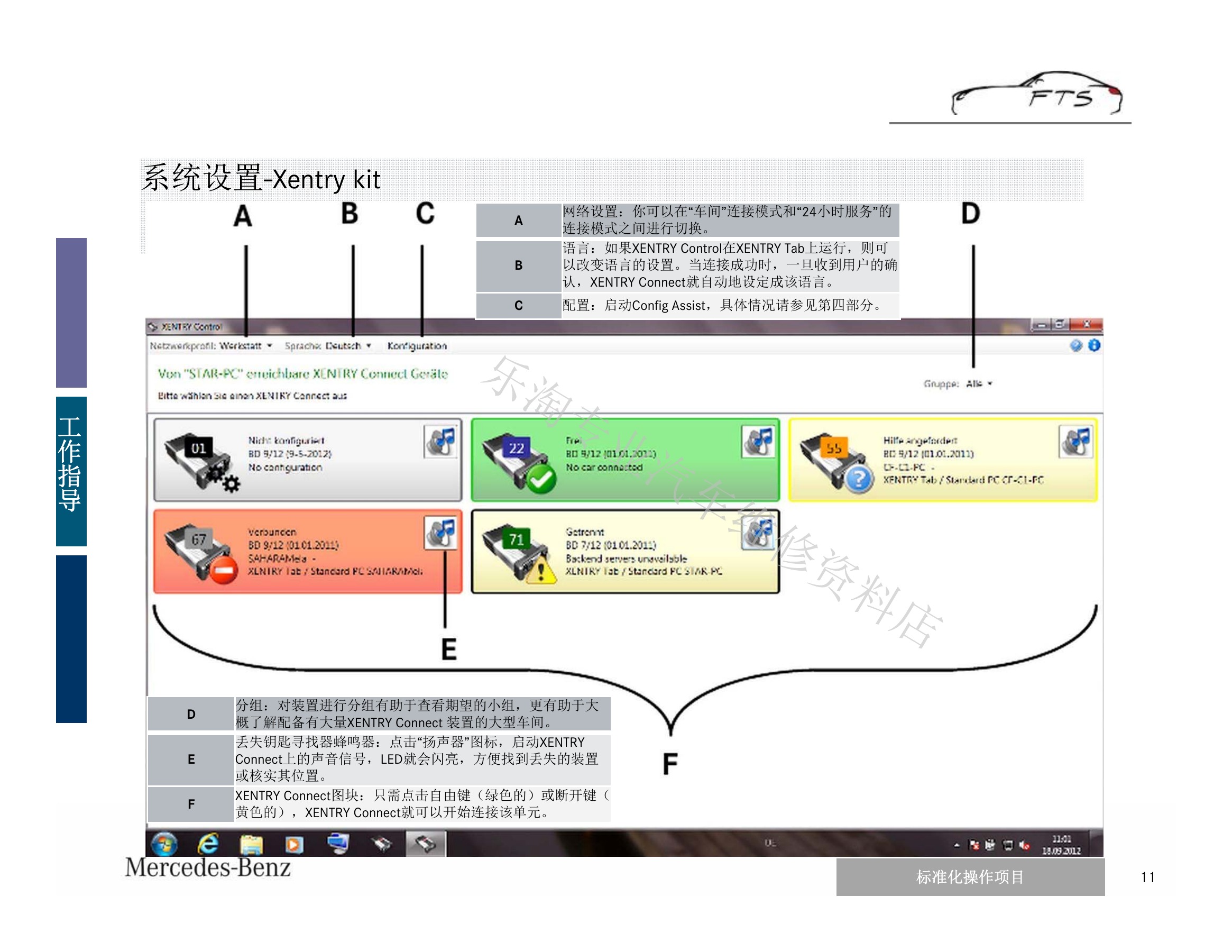

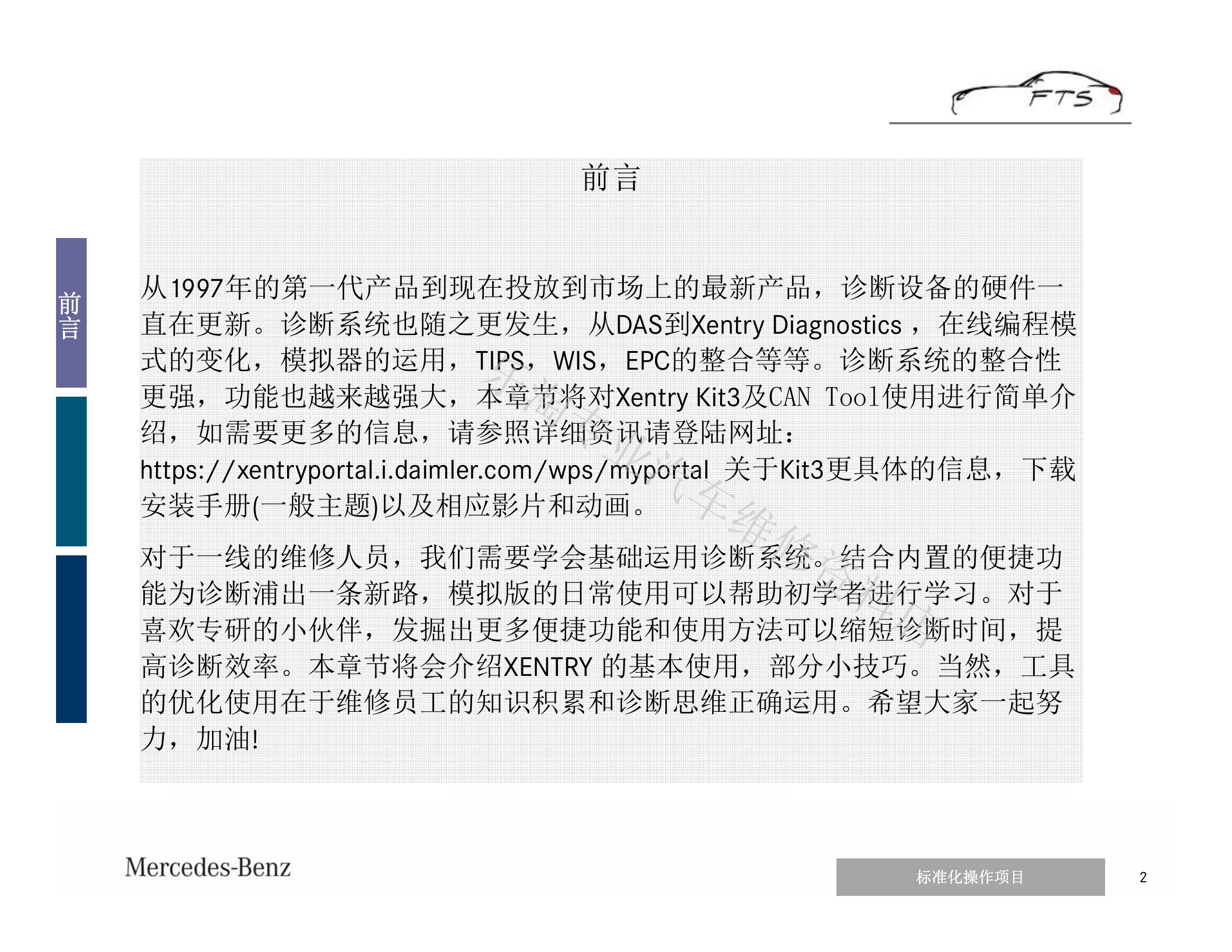

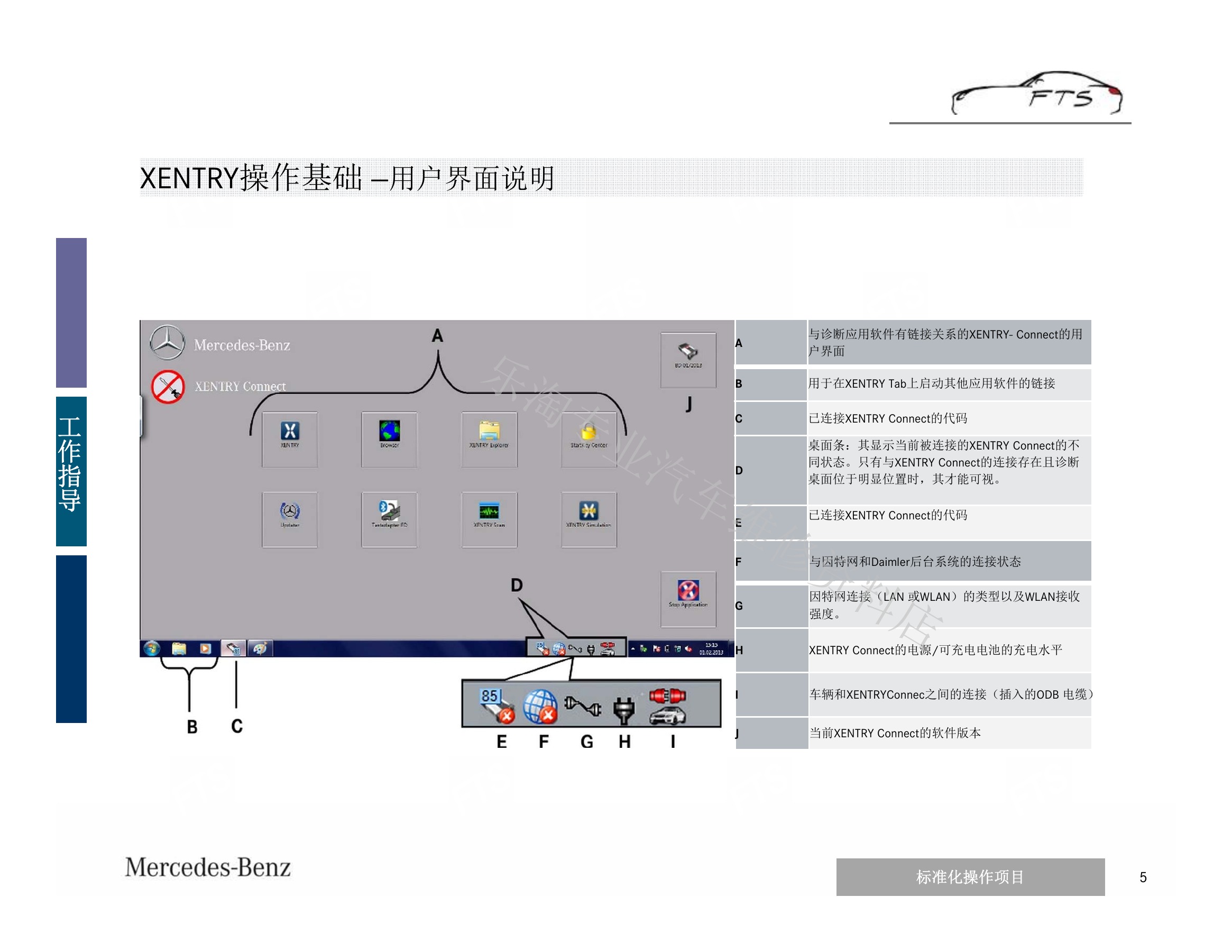

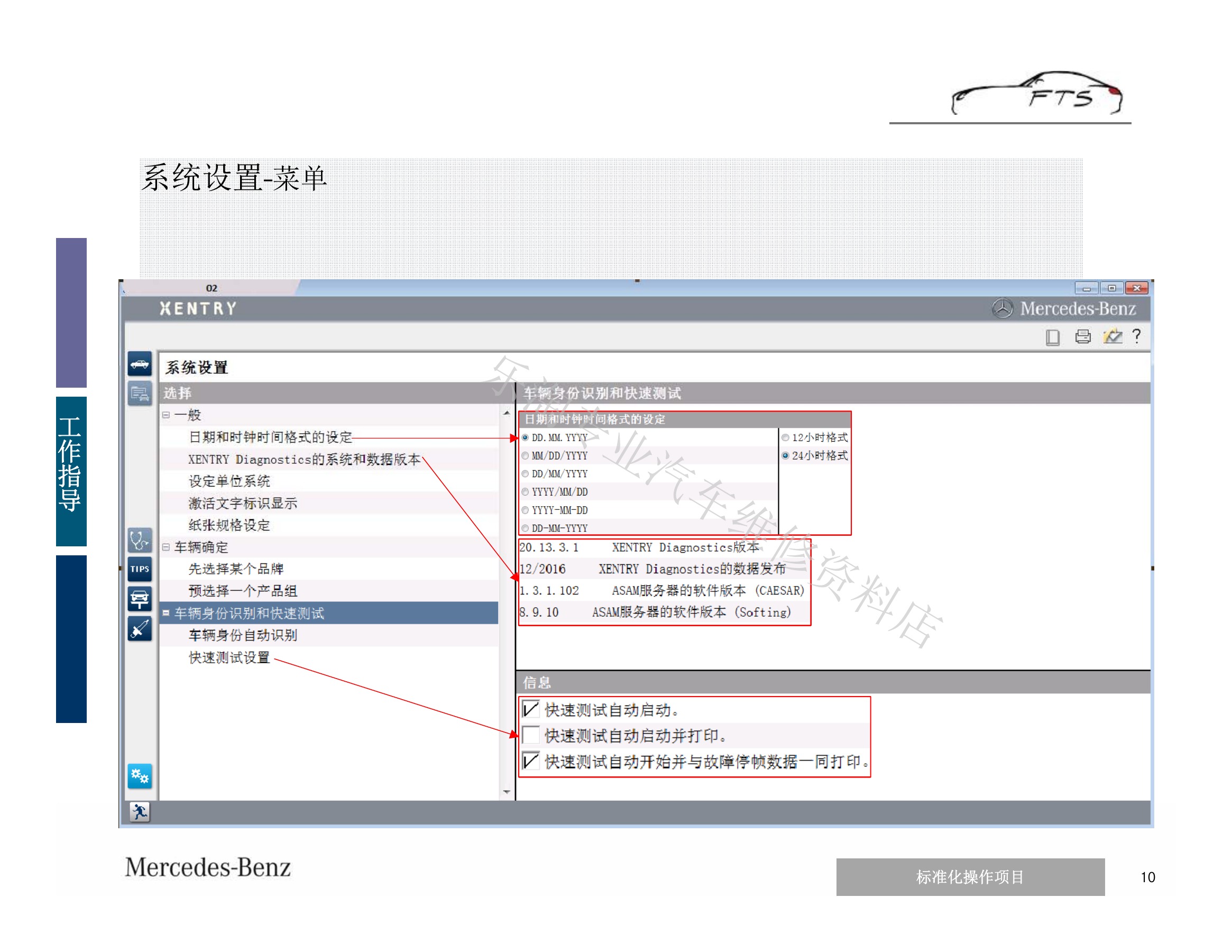

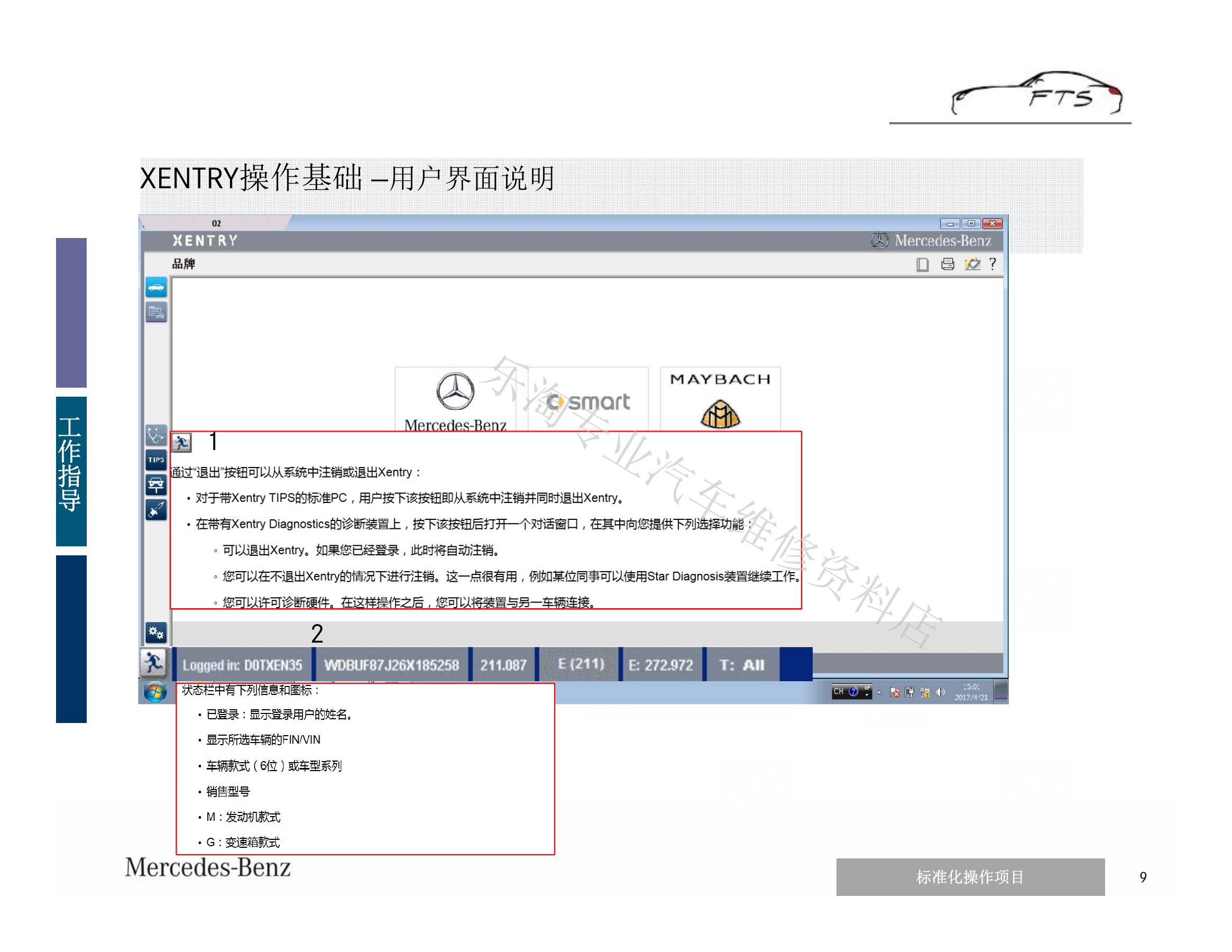

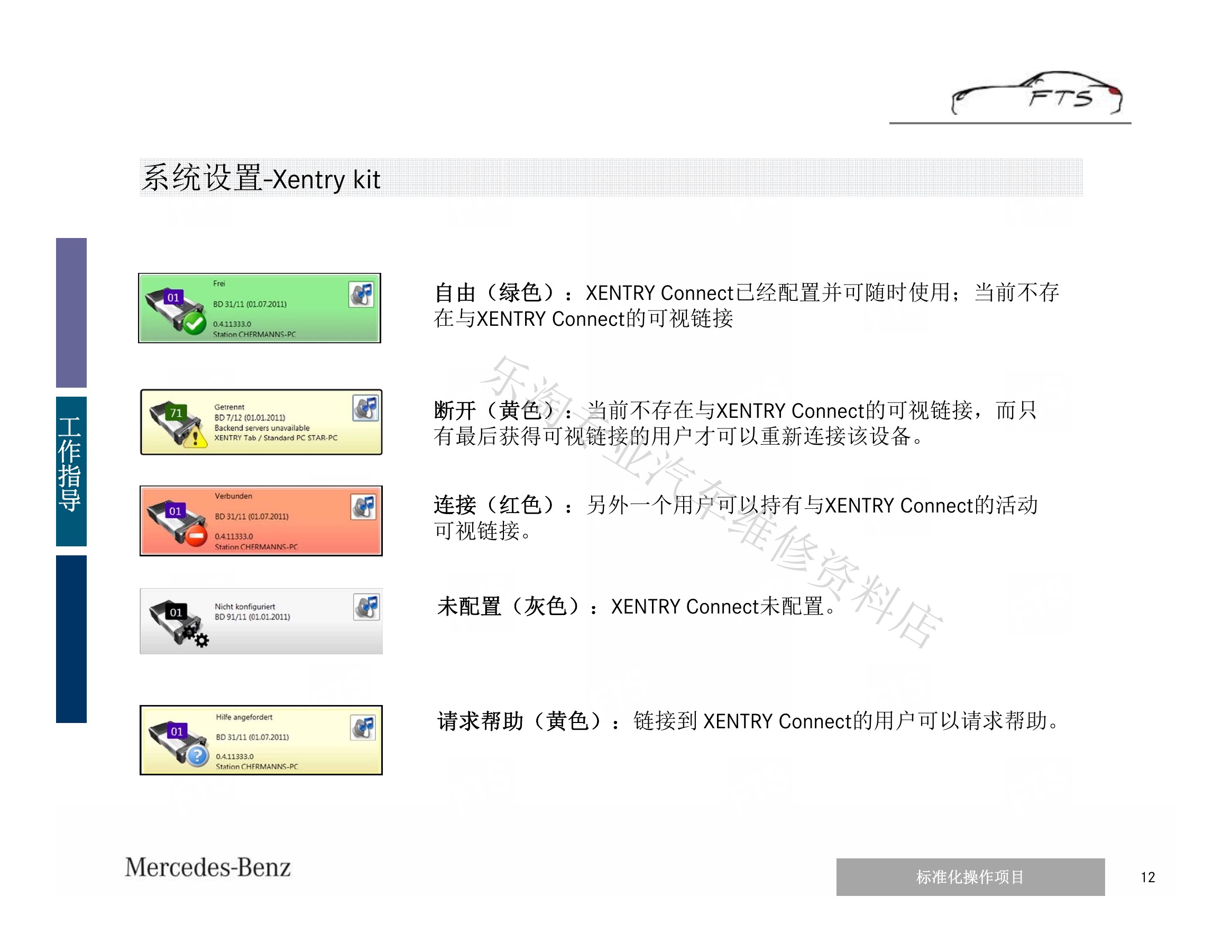

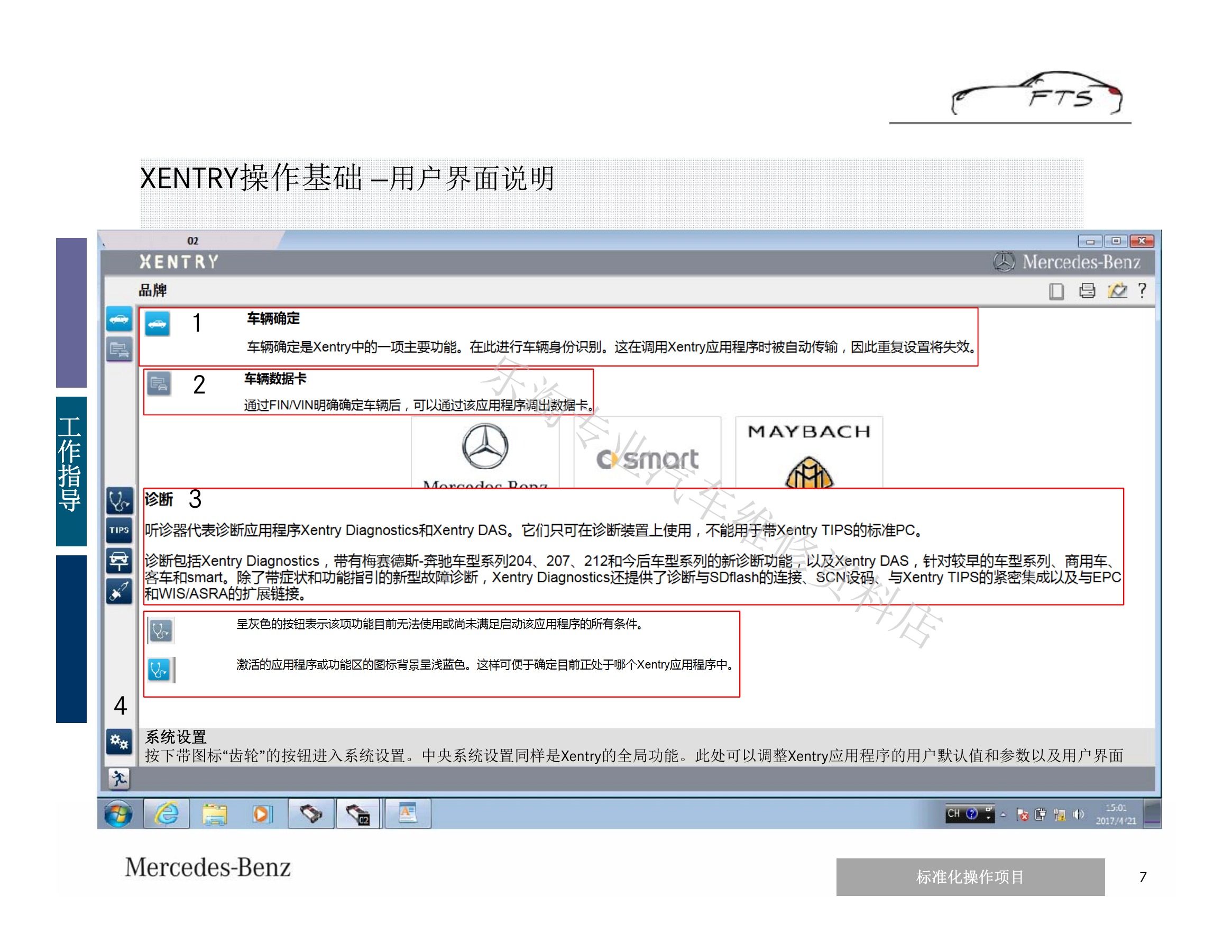

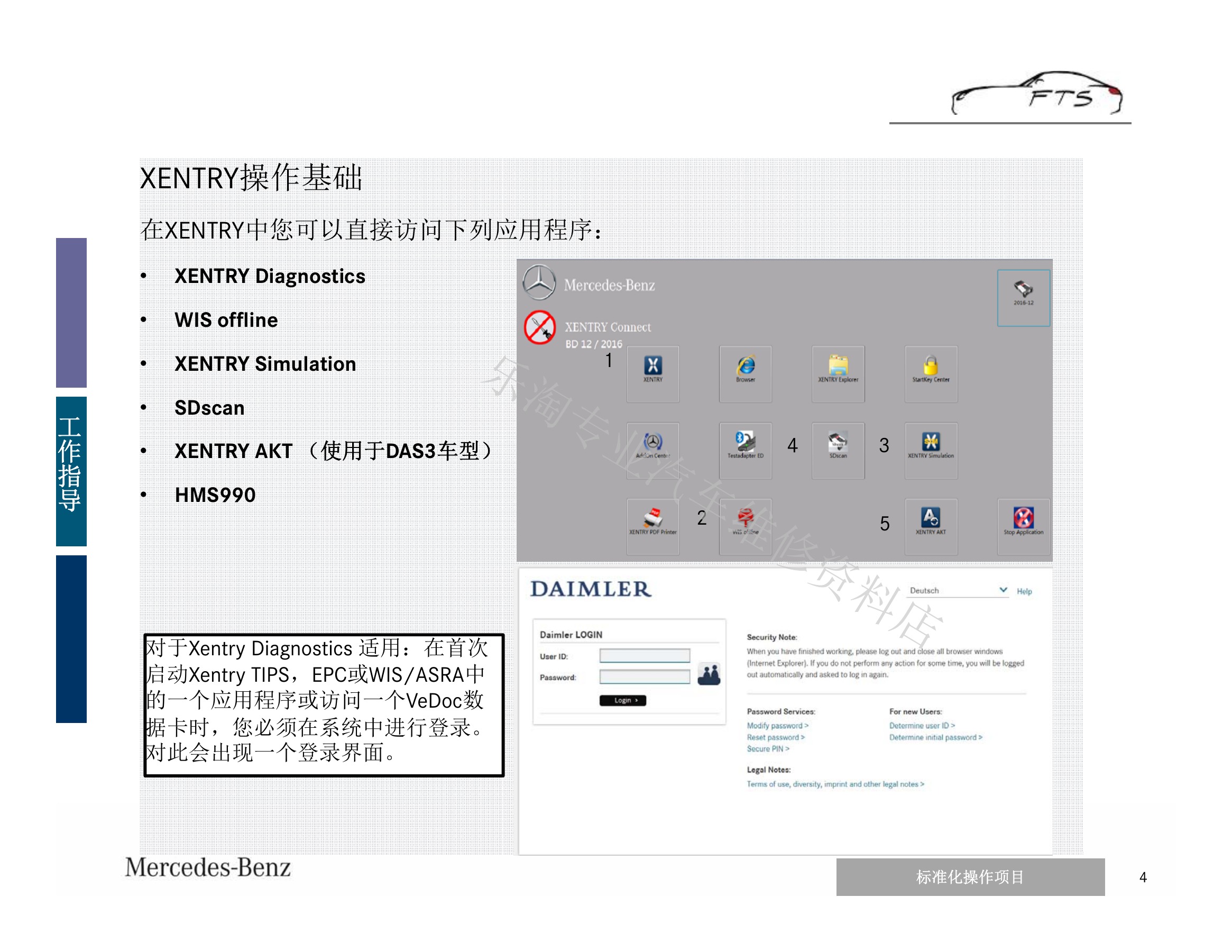

课程介绍XENTRY、DAS、WIS/ASRA、TIPS等资源在诊断工作中的分工,并说明启动界面和基础状态。开始前先确认诊断设备供电、网络、车辆电压和VCI连接。

二、车辆自动识别、手动选择与车型确认

二、车辆自动识别、手动选择与车型确认(page-06)
二、车辆自动识别、手动选择与车型确认(page-07)
二、车辆自动识别、手动选择与车型确认(page-08)
二、车辆自动识别、手动选择与车型确认(page-09)
二、车辆自动识别、手动选择与车型确认(page-10)
二、车辆自动识别、手动选择与车型确认(page-11)
二、车辆自动识别、手动选择与车型确认(page-12)
二、车辆自动识别、手动选择与车型确认(page-13)
二、车辆自动识别、手动选择与车型确认(page-14)

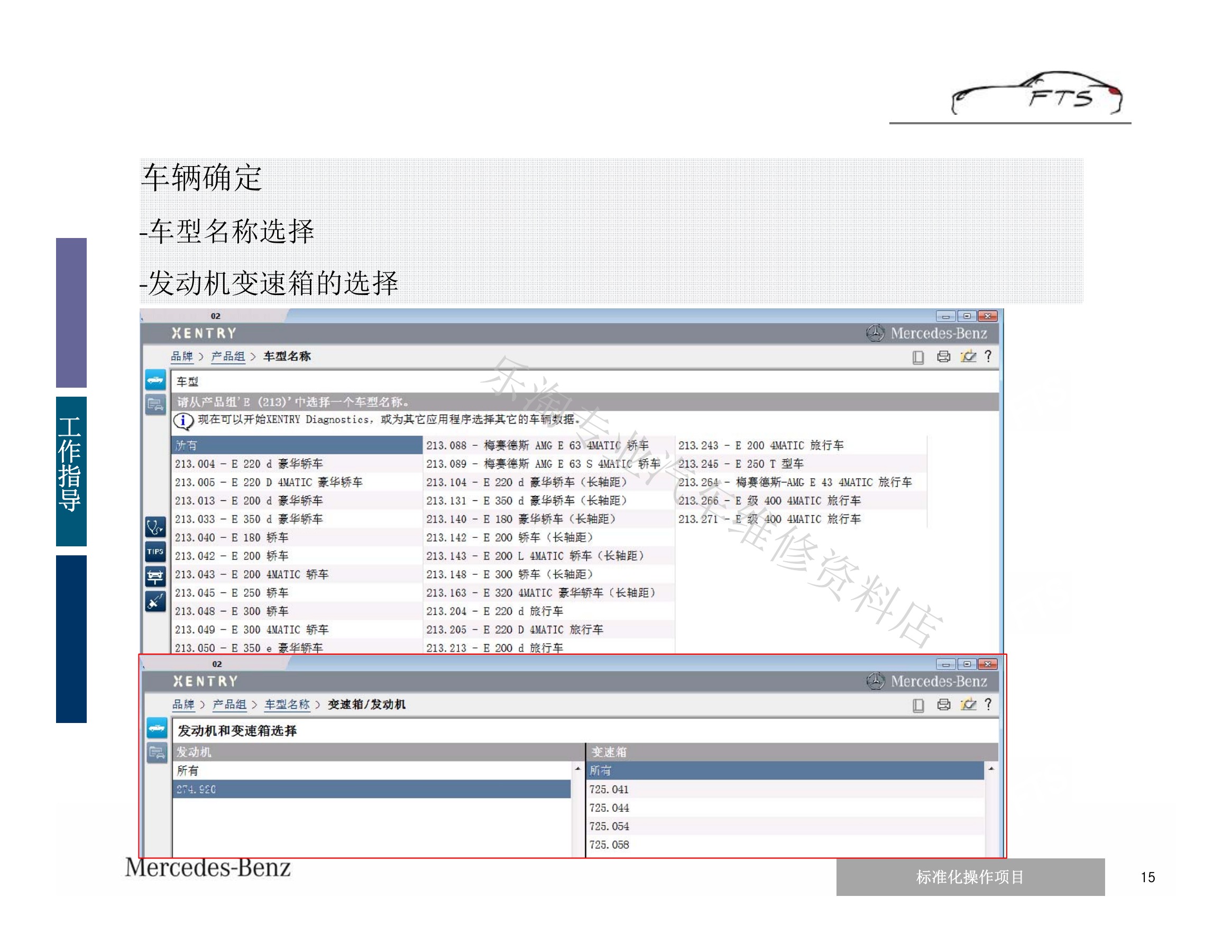

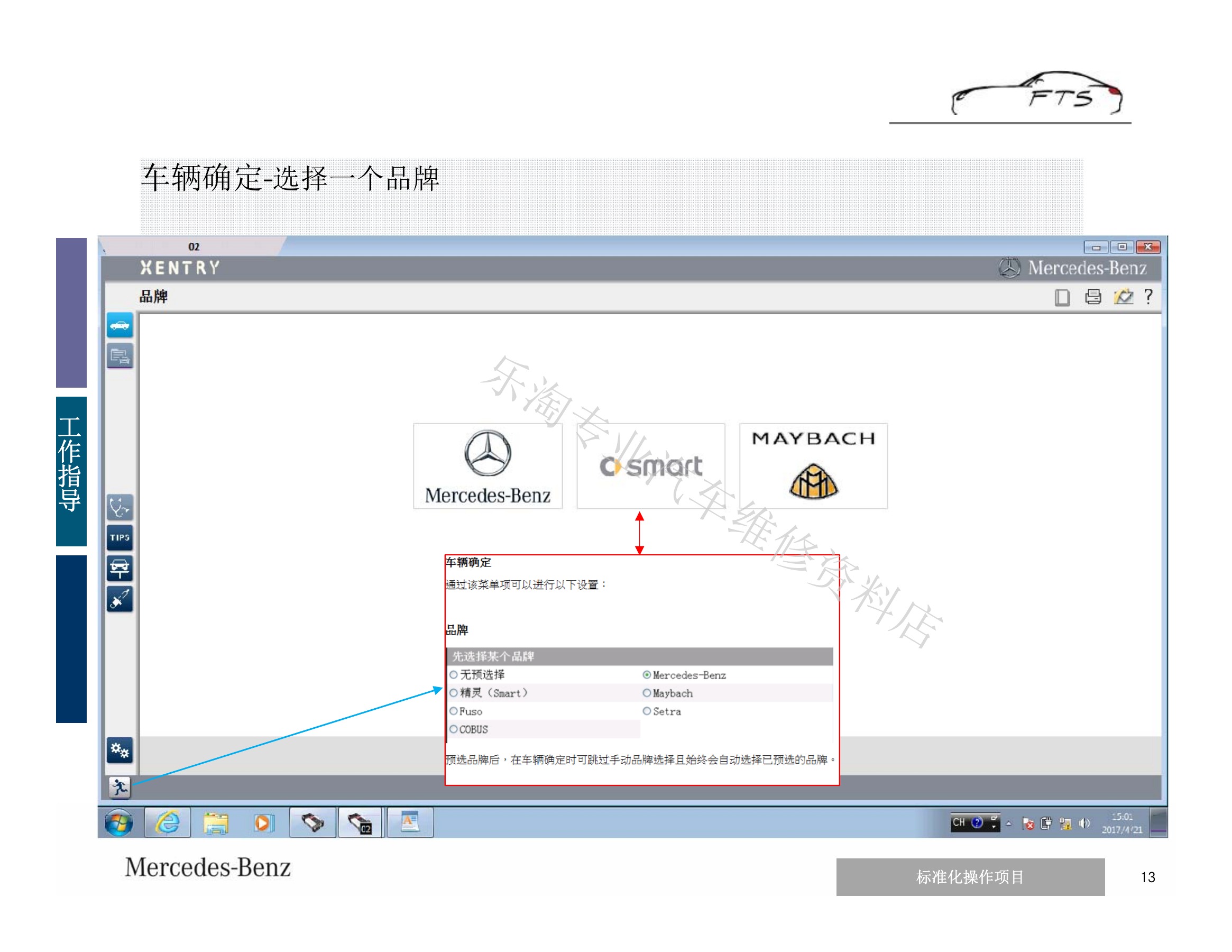

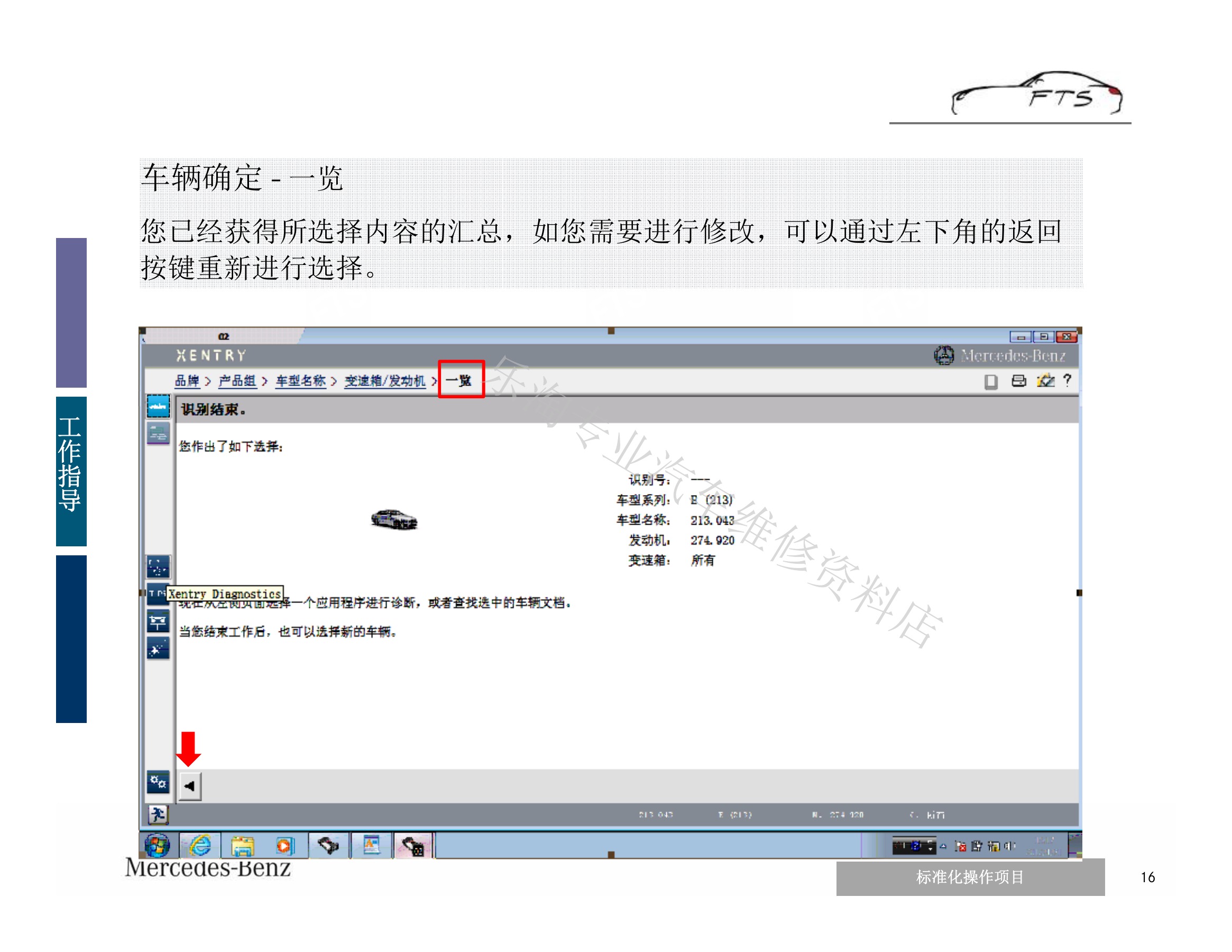

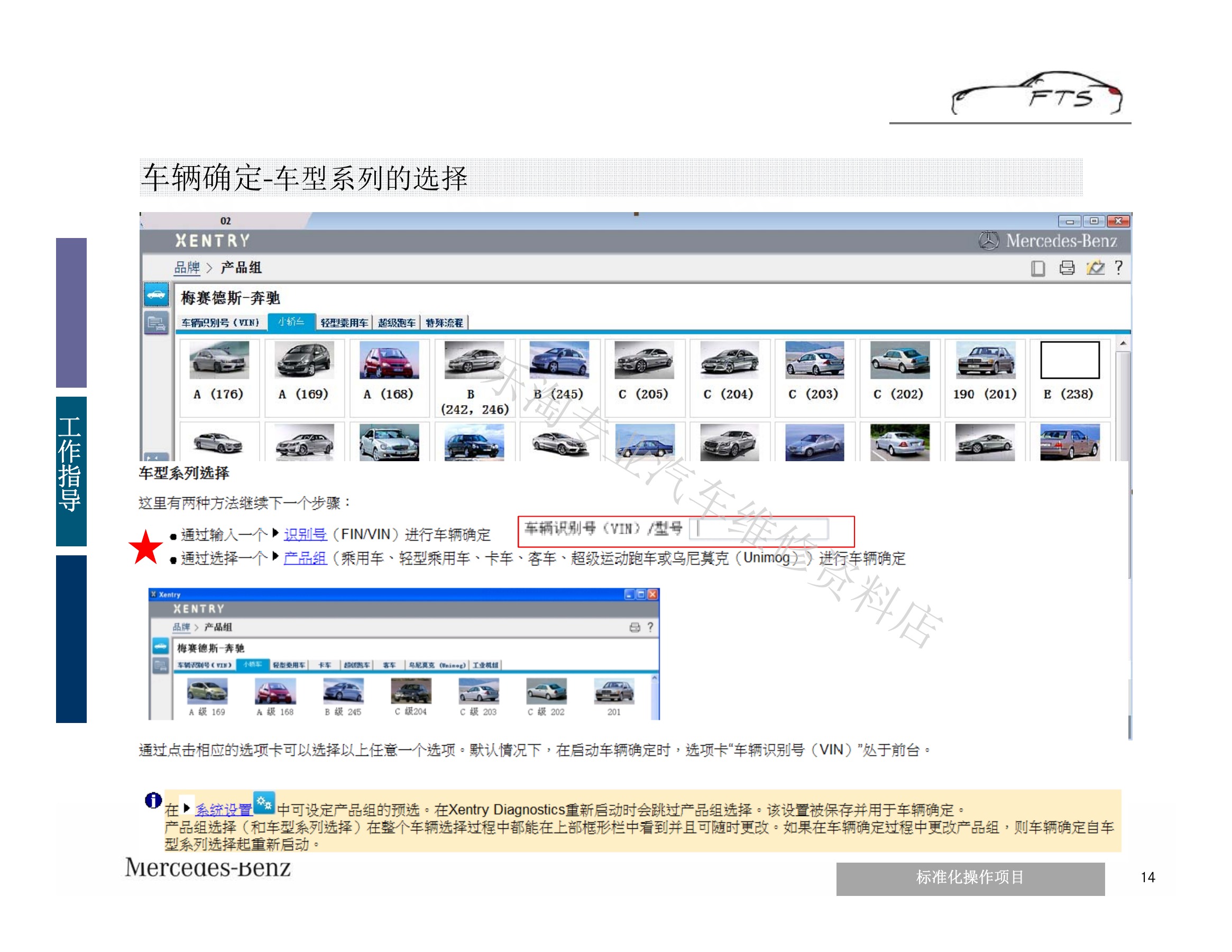

车辆可通过VIN自动识别,也可能需要按车型、年款或产品组手动选择。识别后要核对VIN、发动机、变速箱及配置,选错车辆会导致控制单元列表、额定值和测试步骤不匹配。

三、快速测试与控制单元拓扑

三、快速测试与控制单元拓扑(page-15)
三、快速测试与控制单元拓扑(page-16)
三、快速测试与控制单元拓扑(page-17)
三、快速测试与控制单元拓扑(page-18)
三、快速测试与控制单元拓扑(page-19)
三、快速测试与控制单元拓扑(page-20)

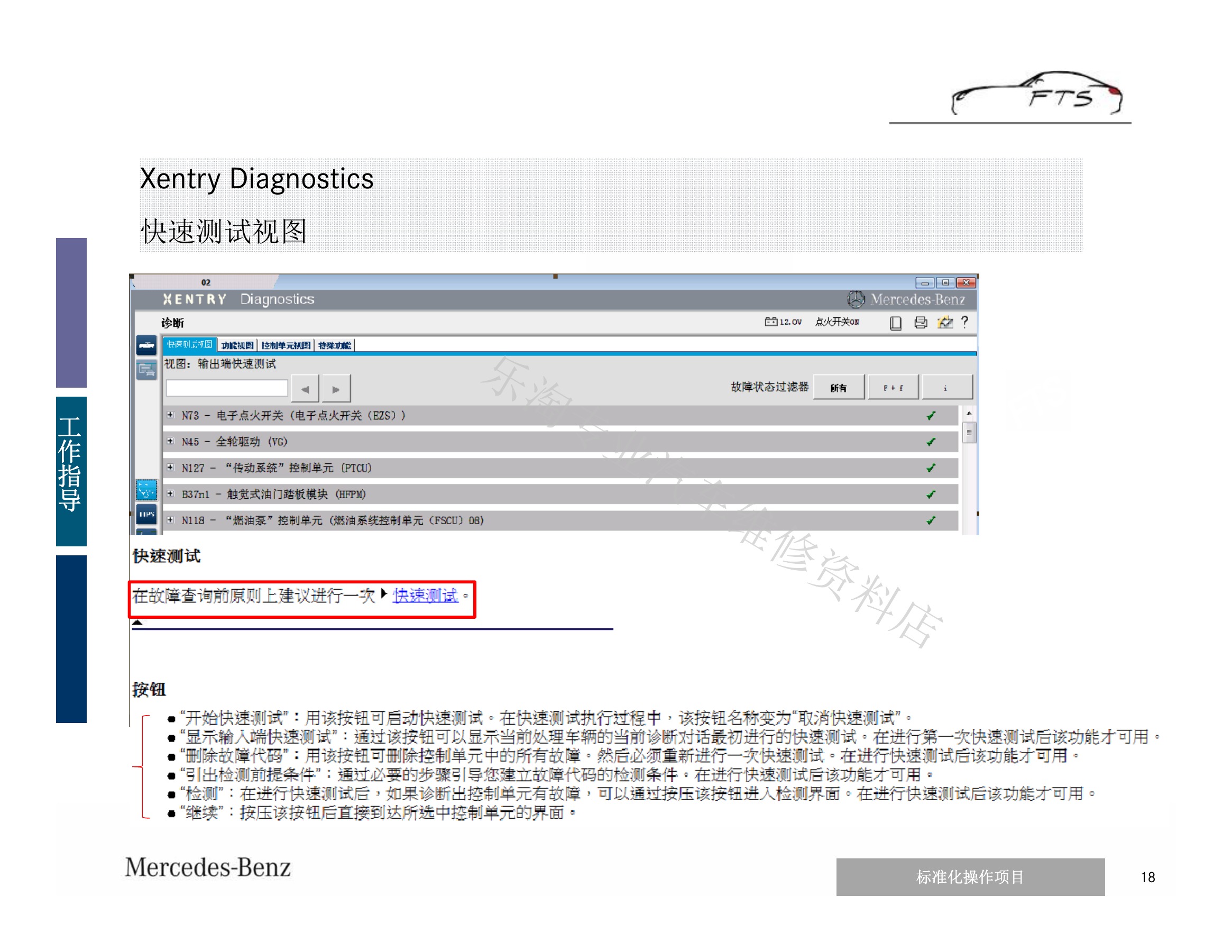

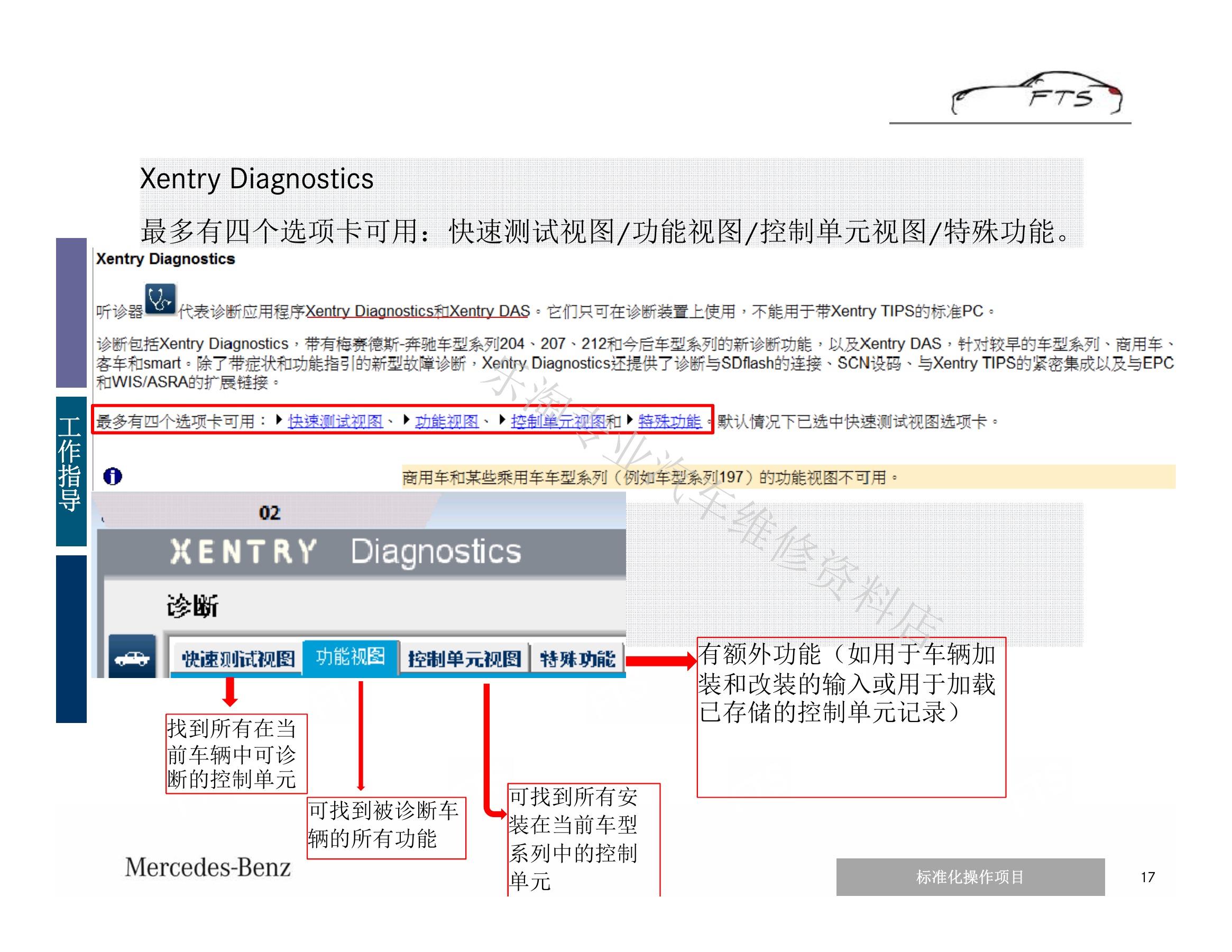

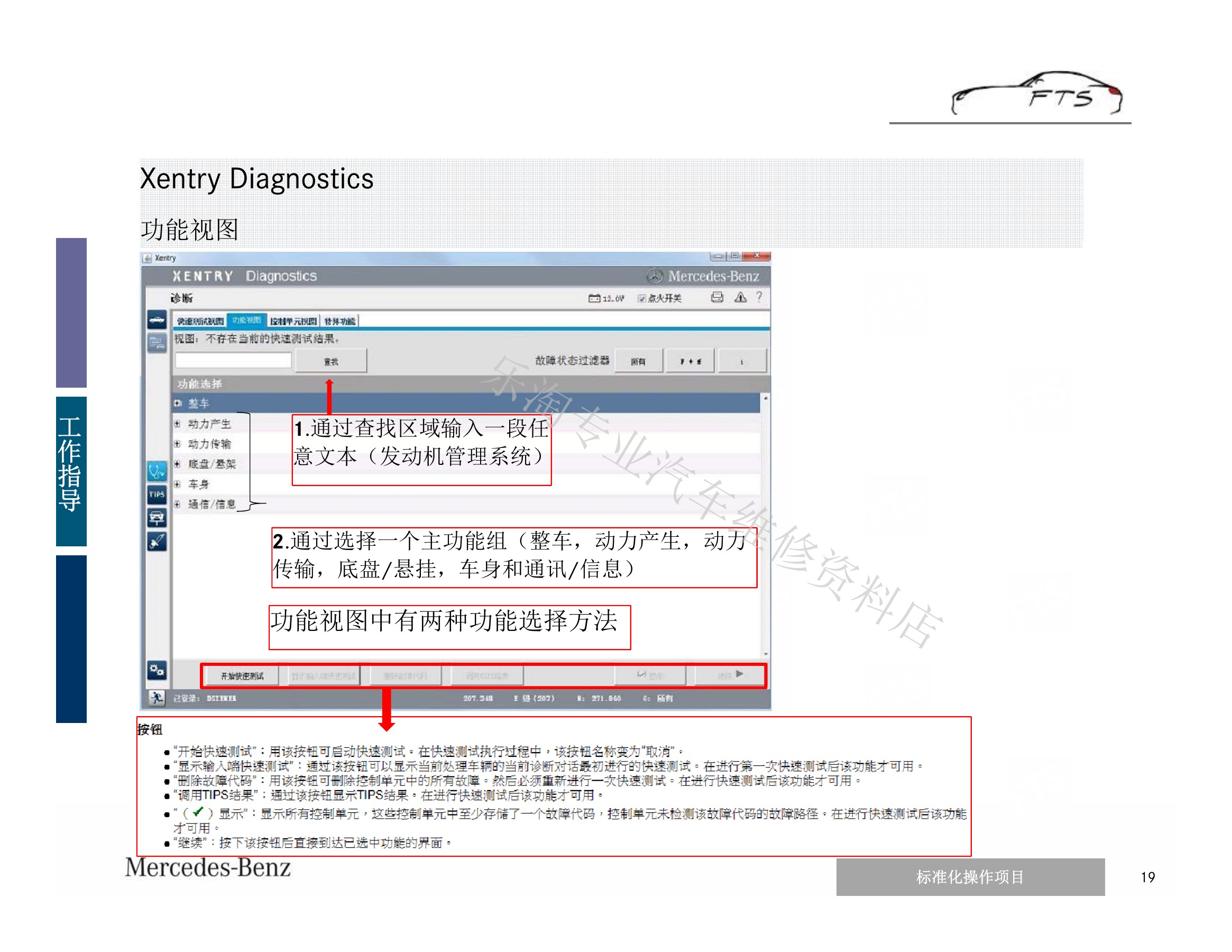

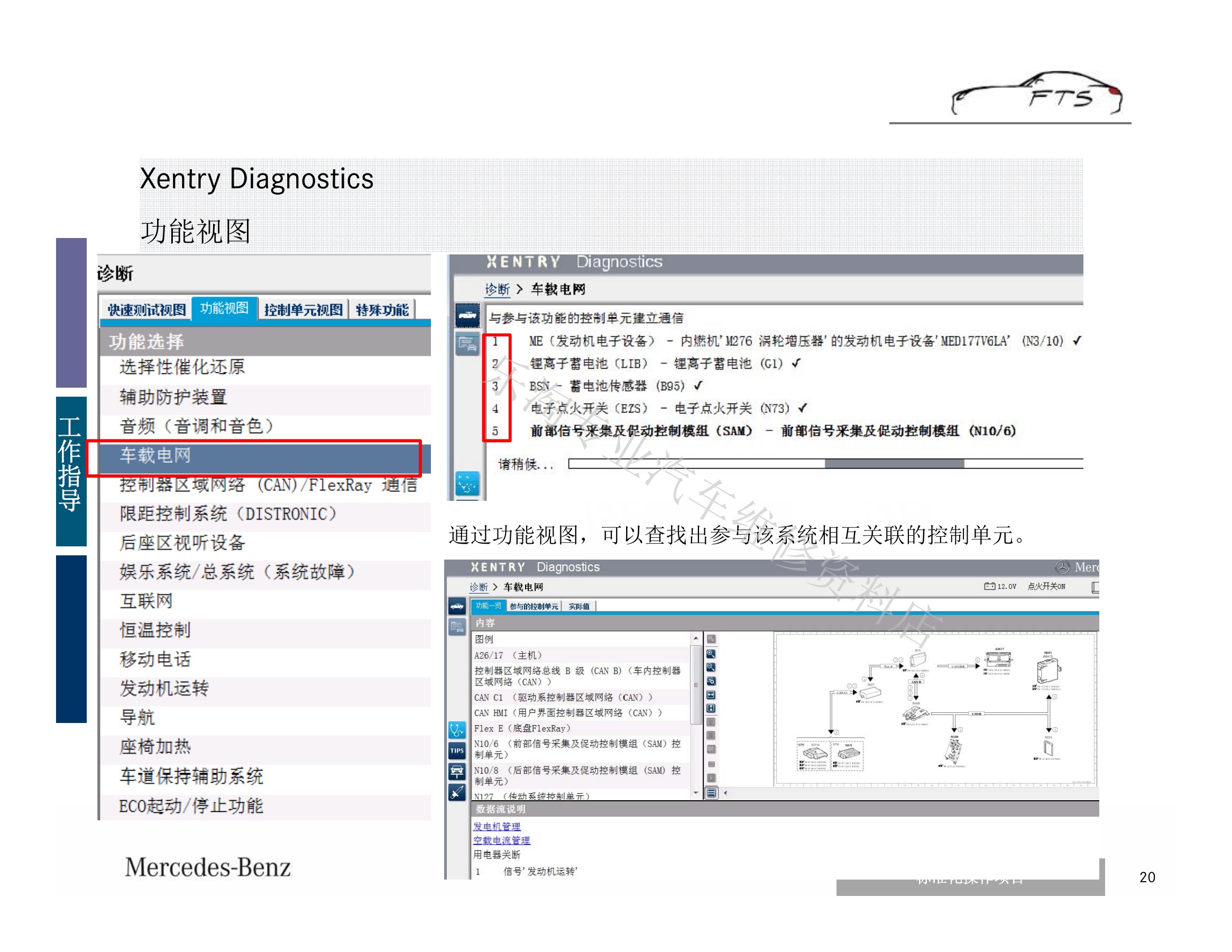

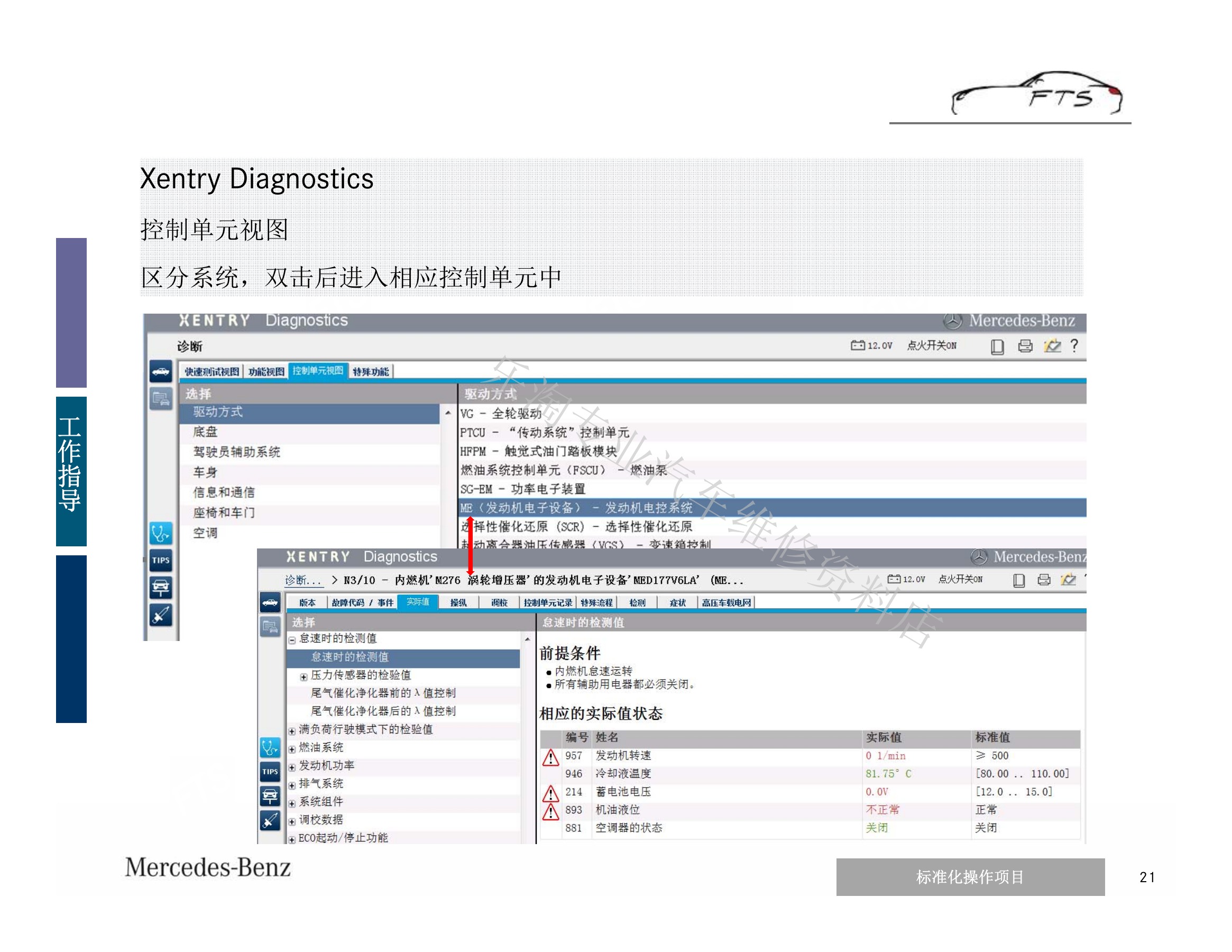

快速测试用于建立整车控制单元在线状态和故障概览。颜色和图标只是入口,诊断时还要区分当前故障、存储故障、通信中断和由共同低电压造成的连锁报码。

四、故障码、环境数据与维修优先级

四、故障码、环境数据与维修优先级(page-21)
四、故障码、环境数据与维修优先级(page-22)
四、故障码、环境数据与维修优先级(page-23)

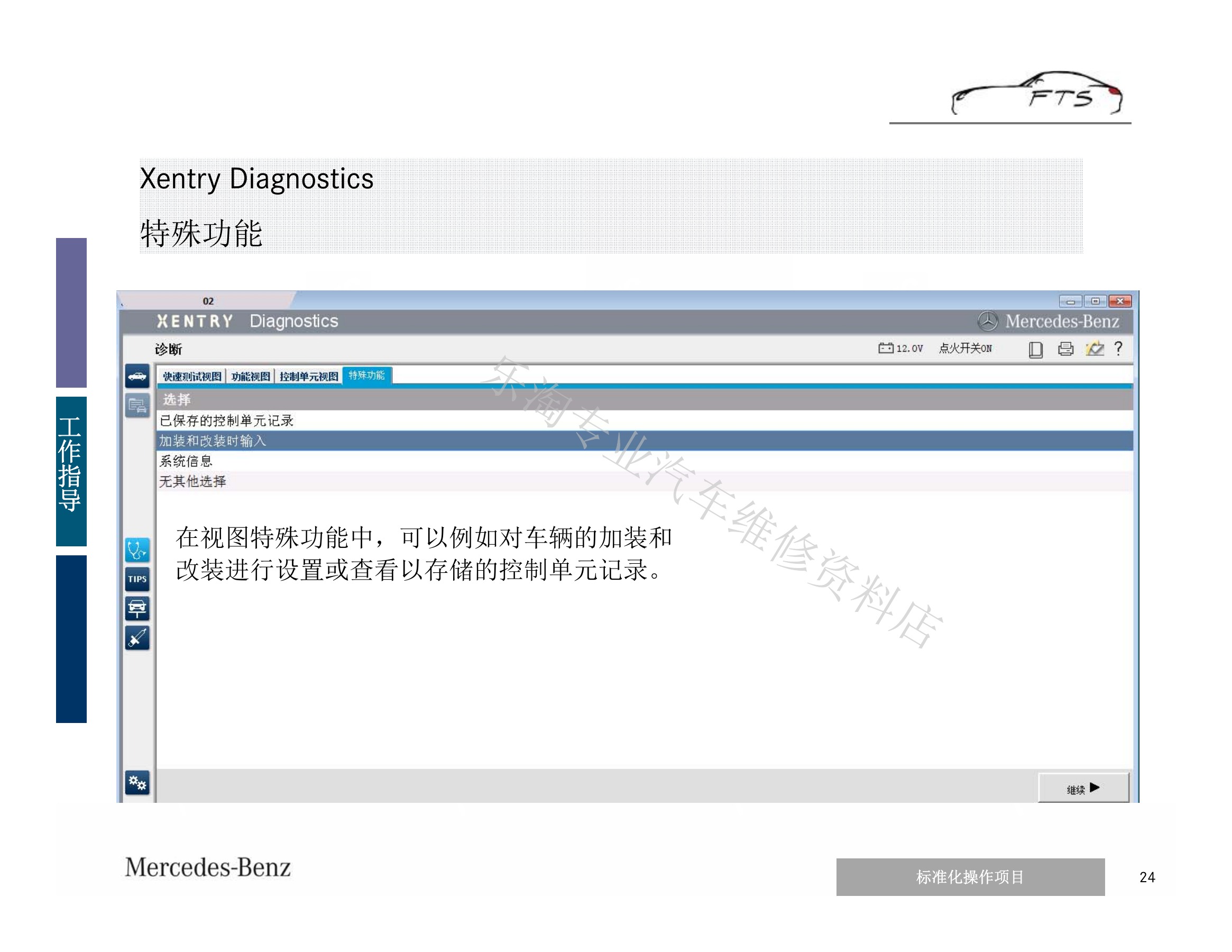

四、故障码、环境数据与维修优先级(page-24)

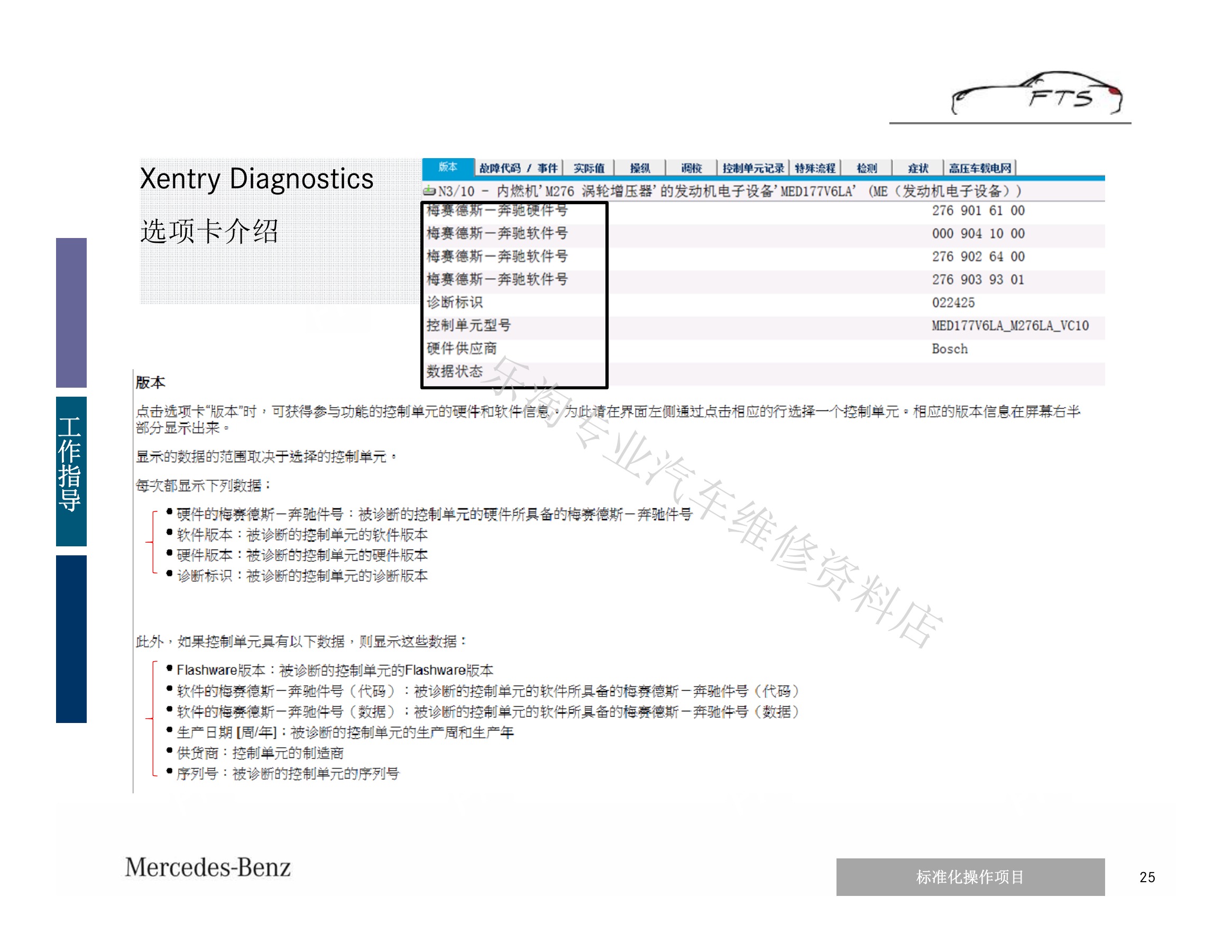

四、故障码、环境数据与维修优先级(page-25)

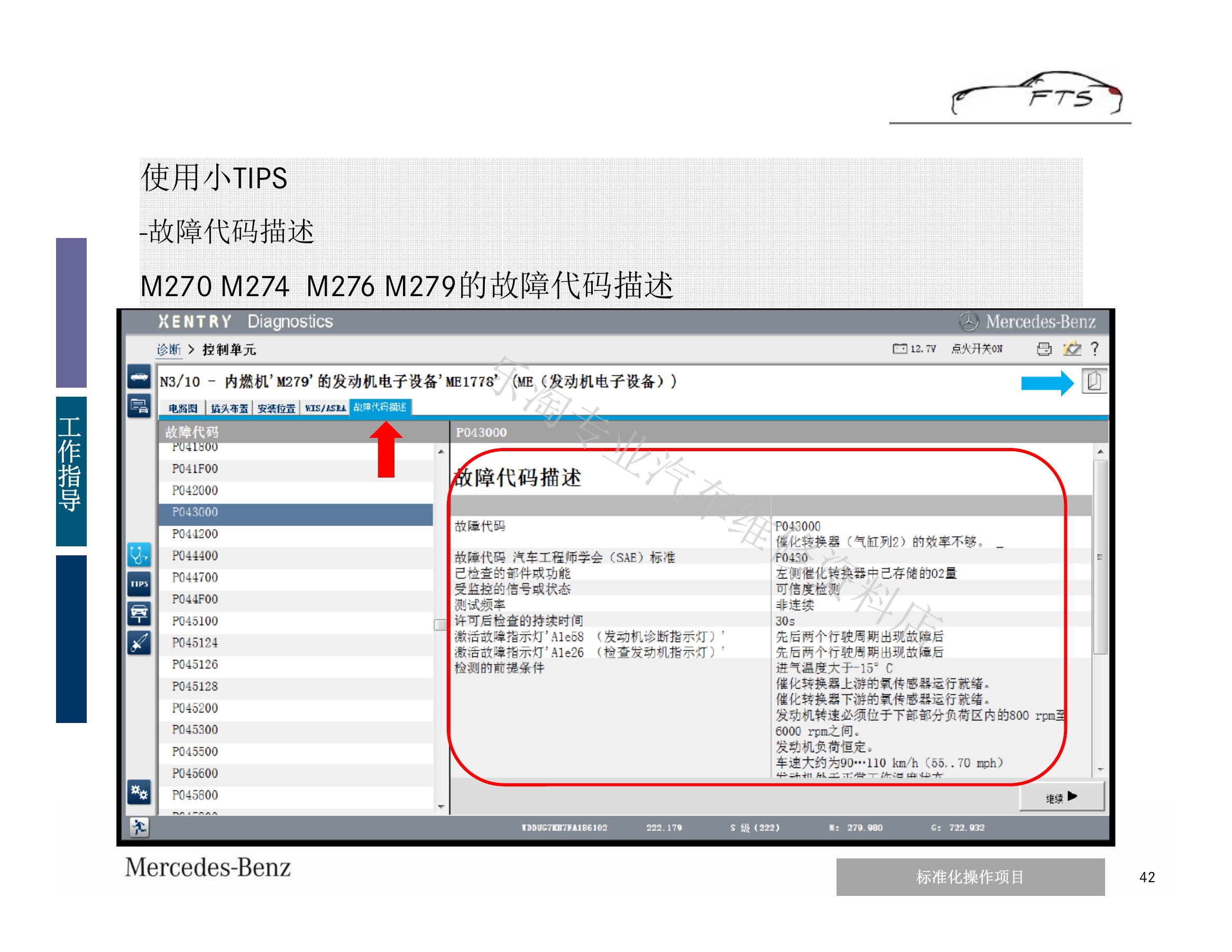

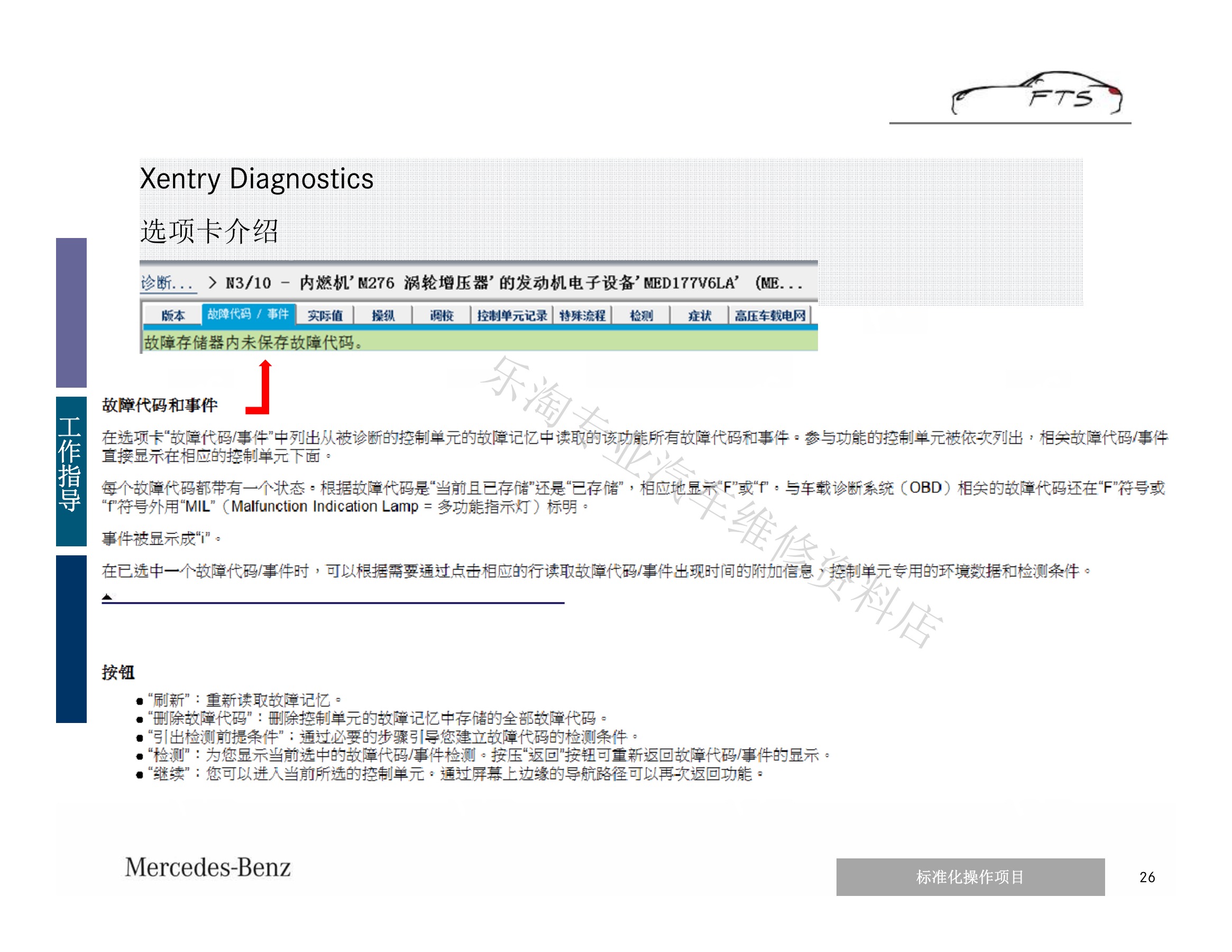

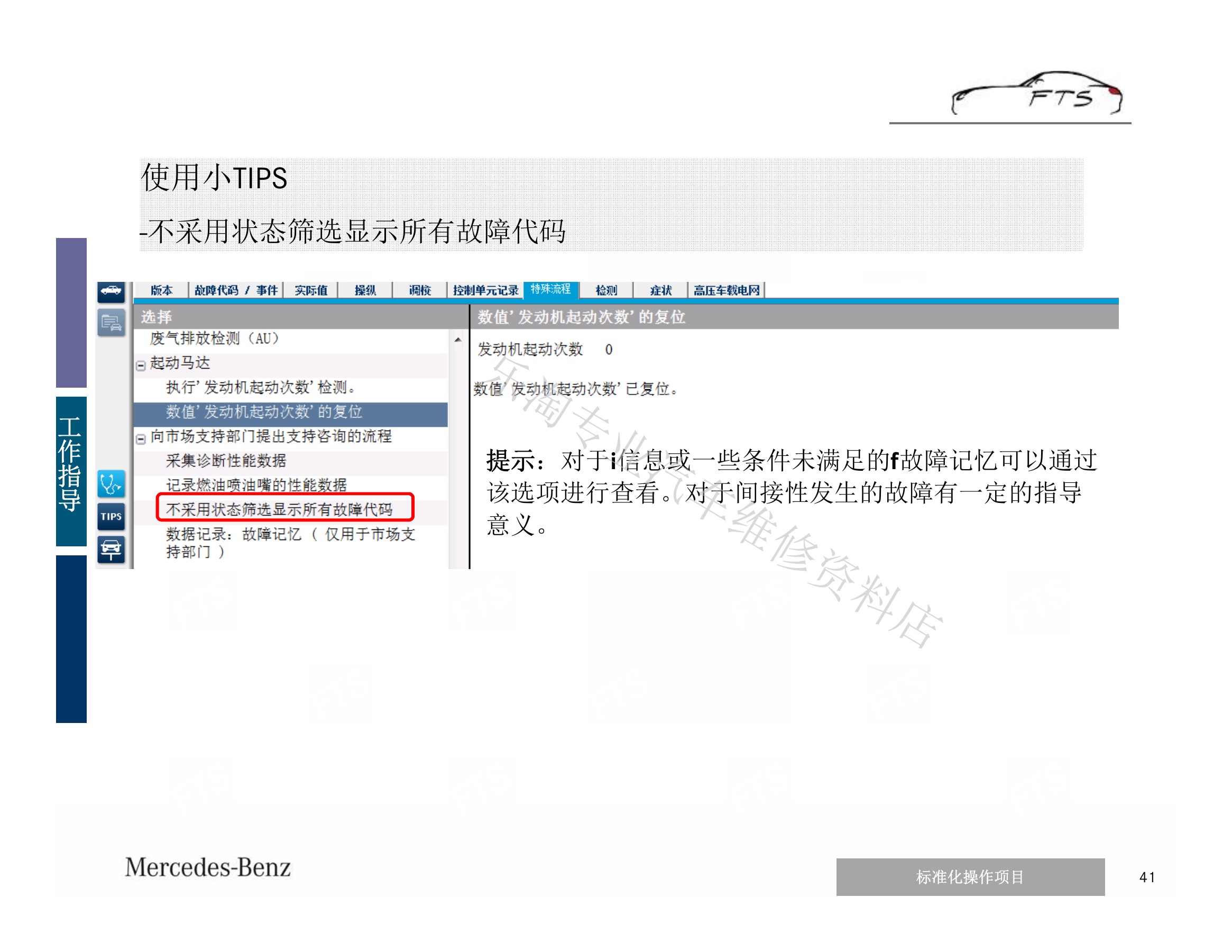

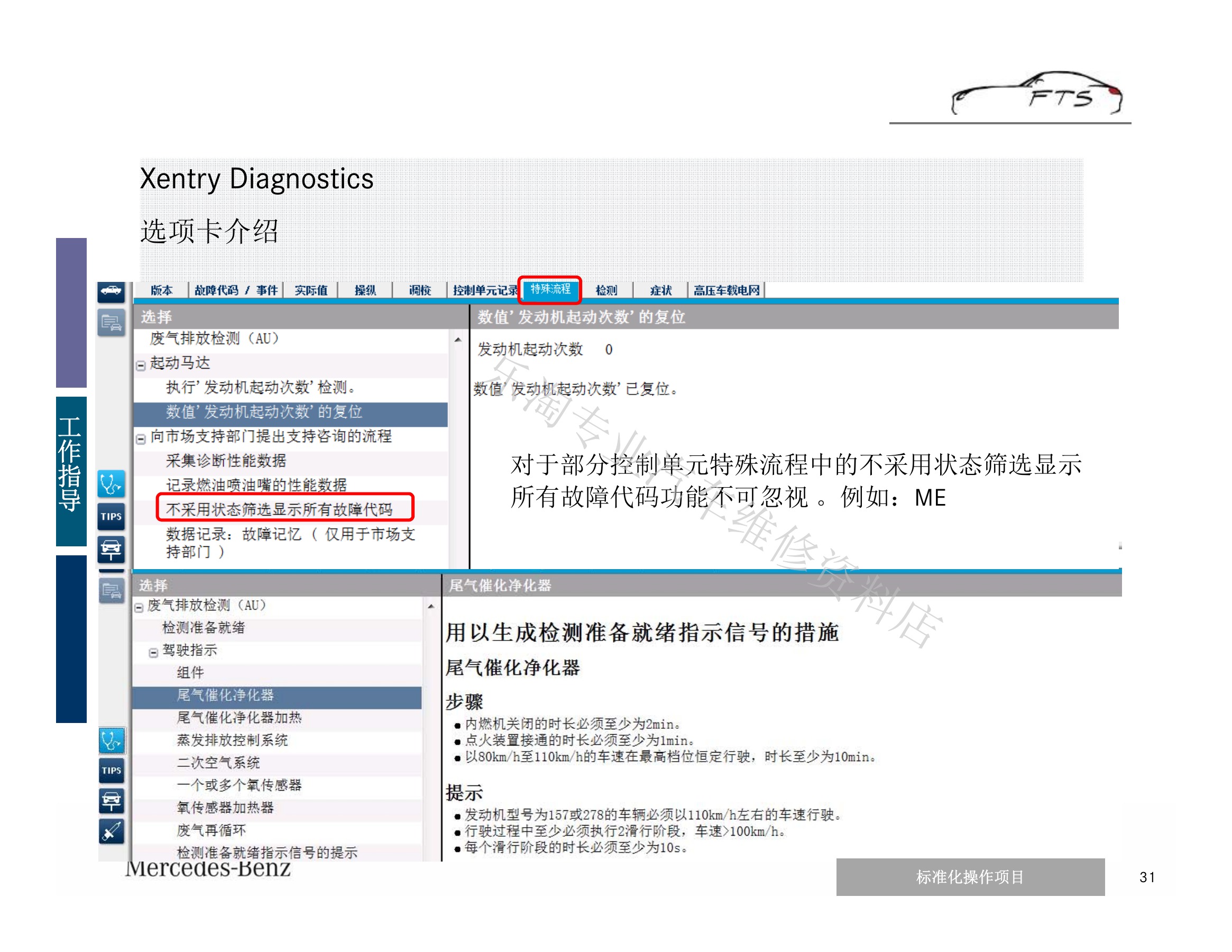

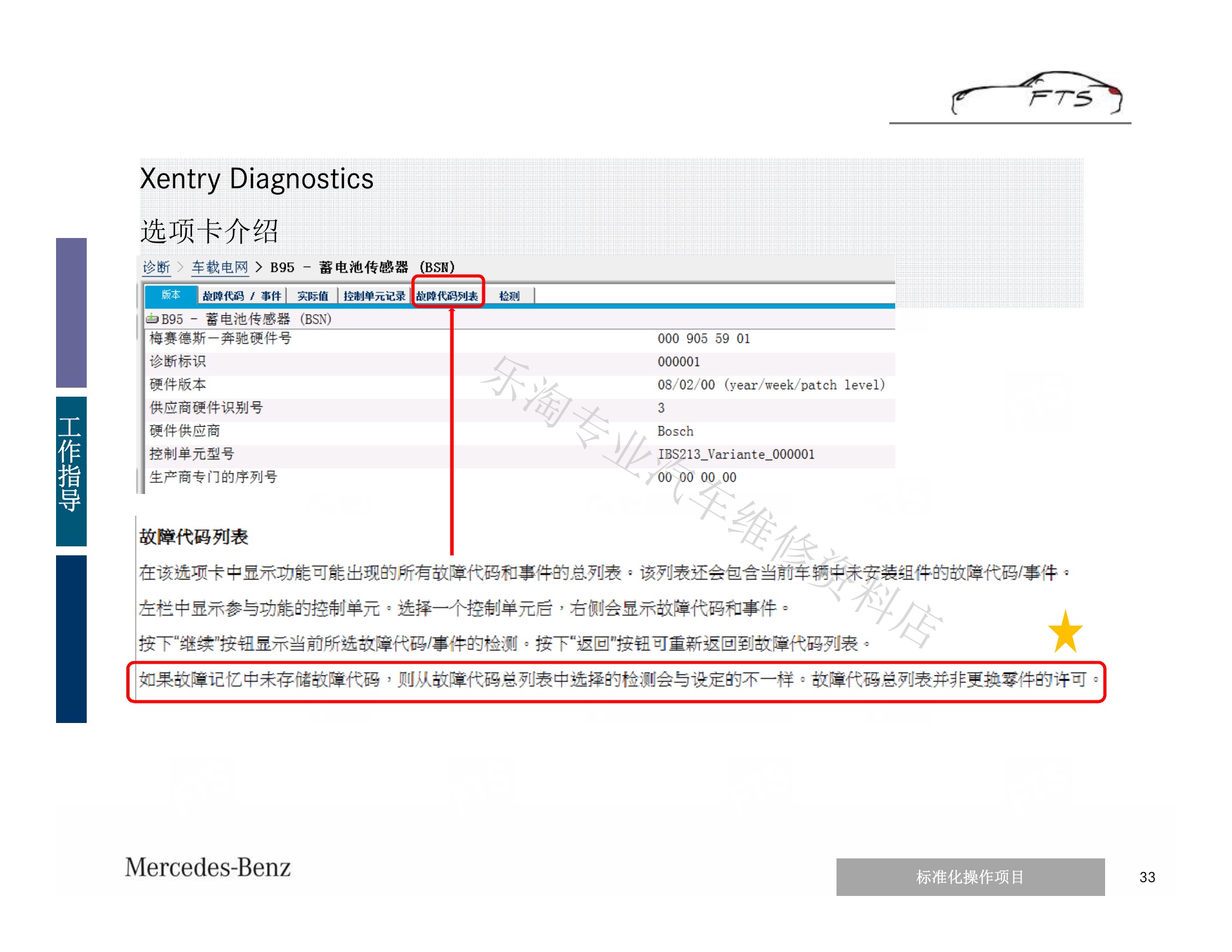

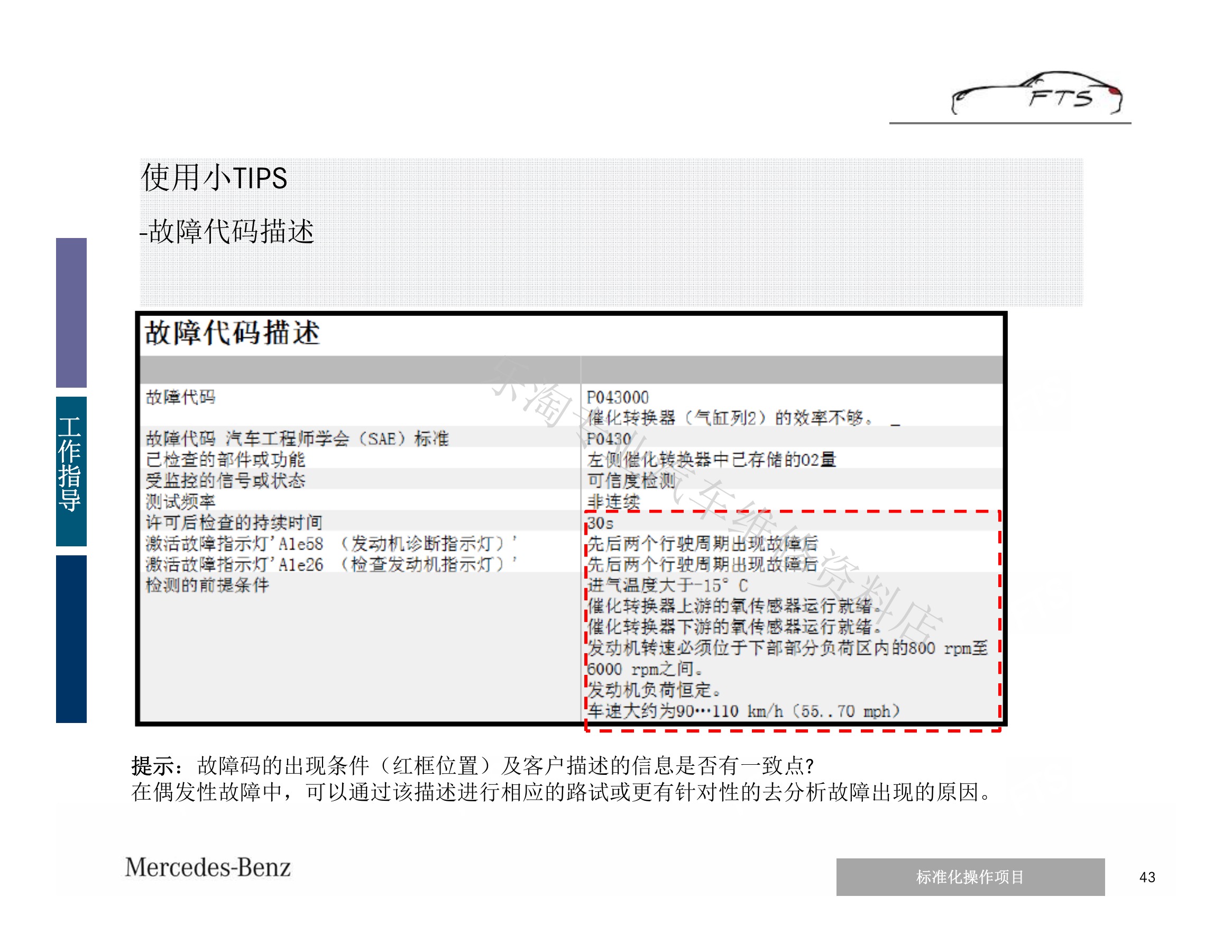

进入控制单元后先保存故障码及环境数据,再查看发生频次、状态和相关提示。不要在记录证据前批量清码;多个控制单元同时报码时,优先检查共同供电、搭铁、网络和时间顺序。

五、实际值、激活与状态比较

五、实际值、激活与状态比较(page-26)
五、实际值、激活与状态比较(page-27)
五、实际值、激活与状态比较(page-28)

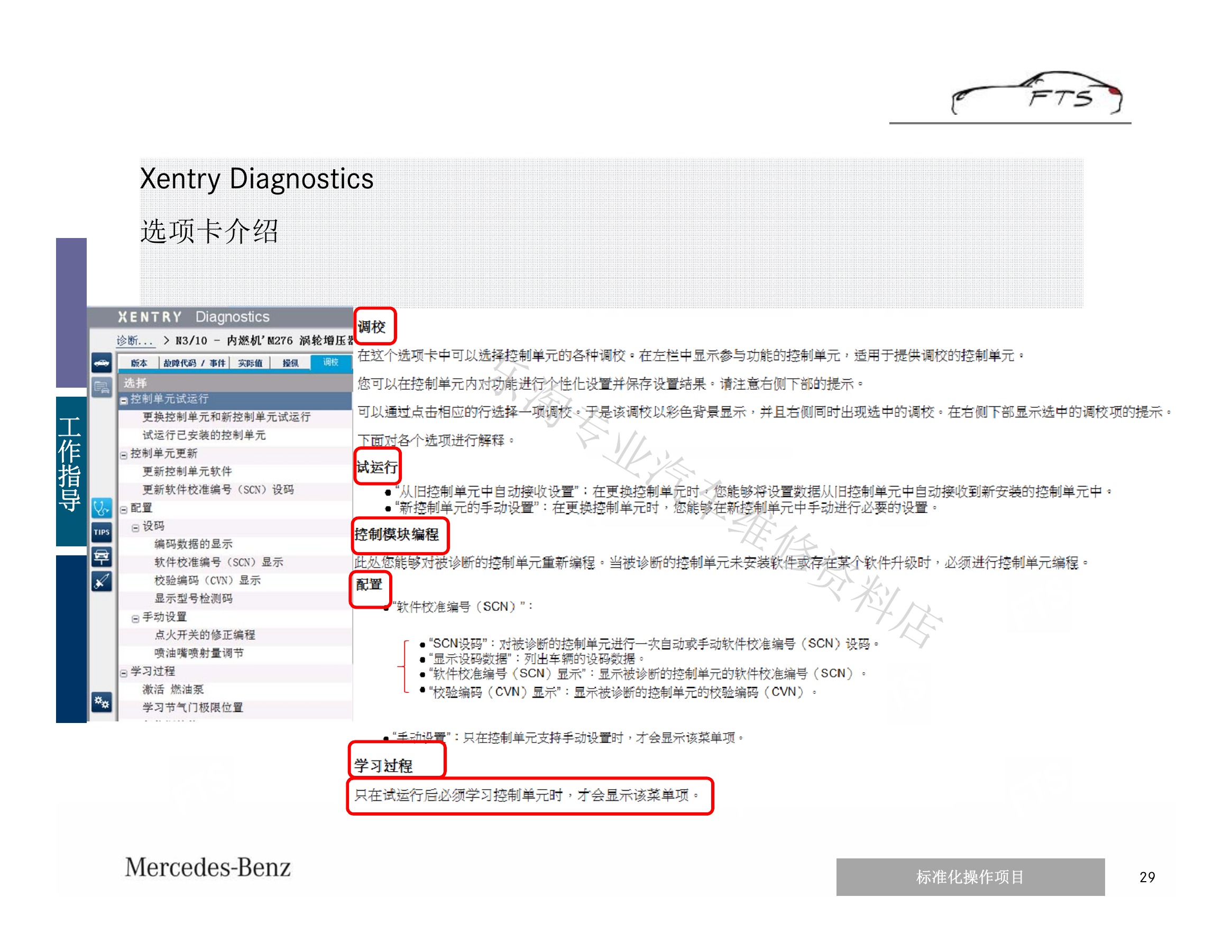

五、实际值、激活与状态比较(page-29)

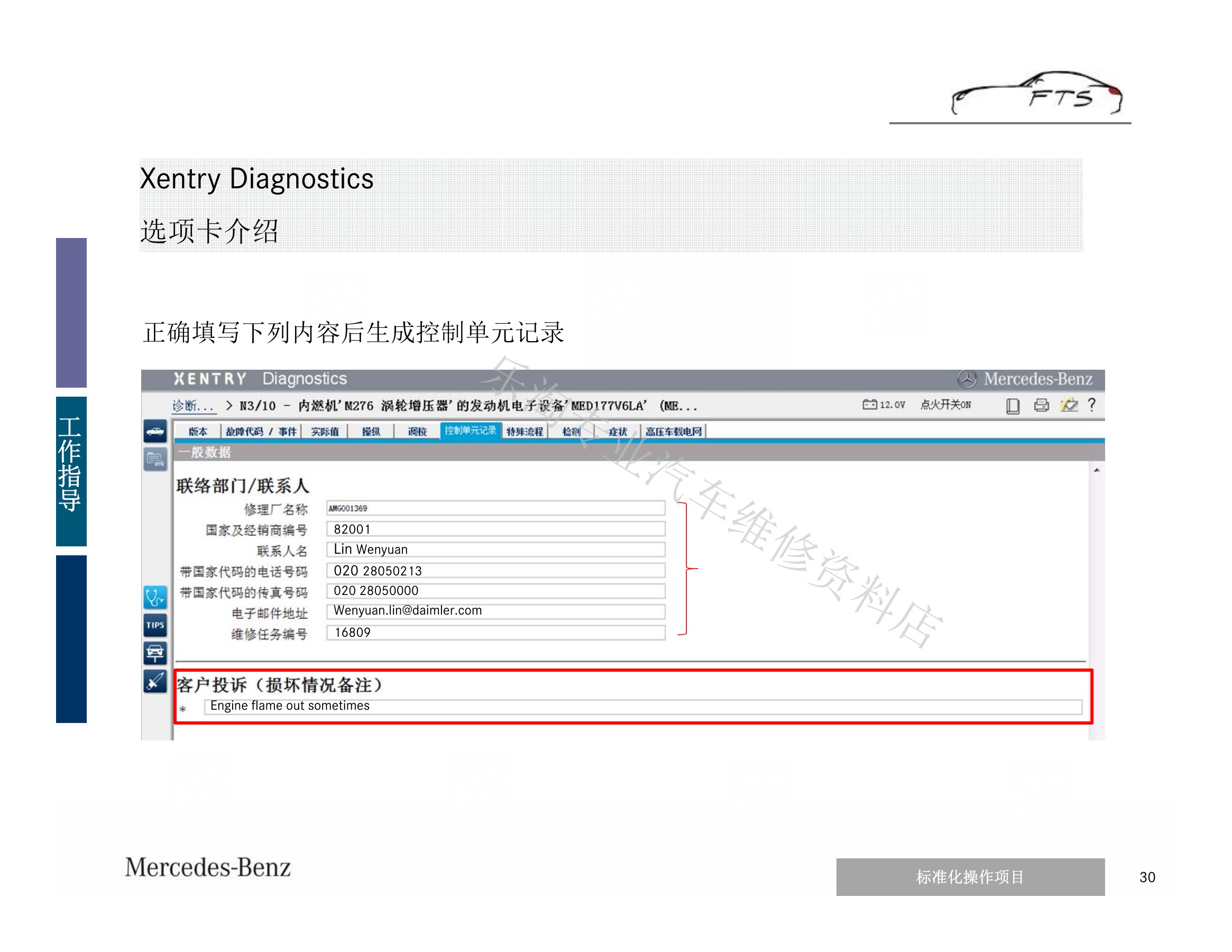

五、实际值、激活与状态比较(page-30)

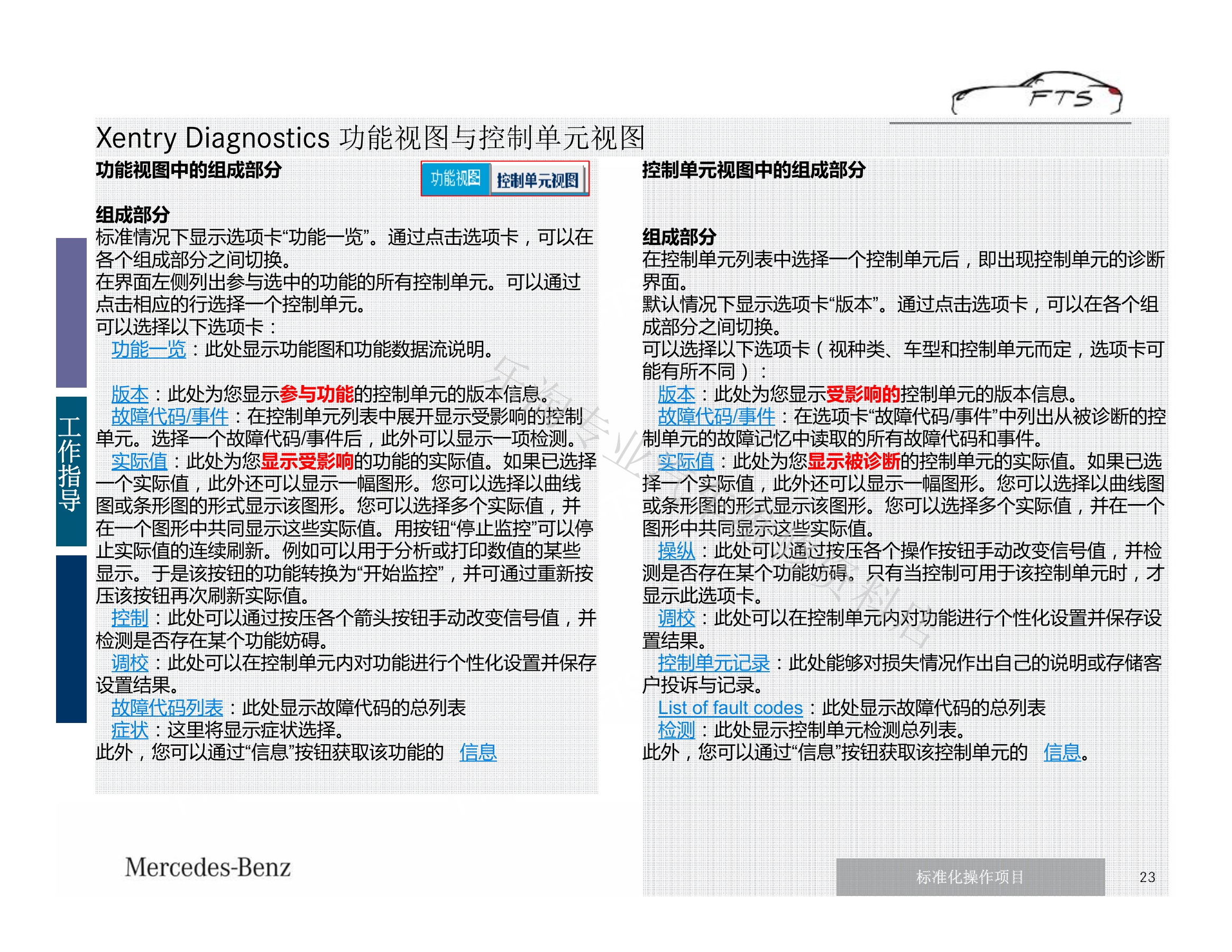

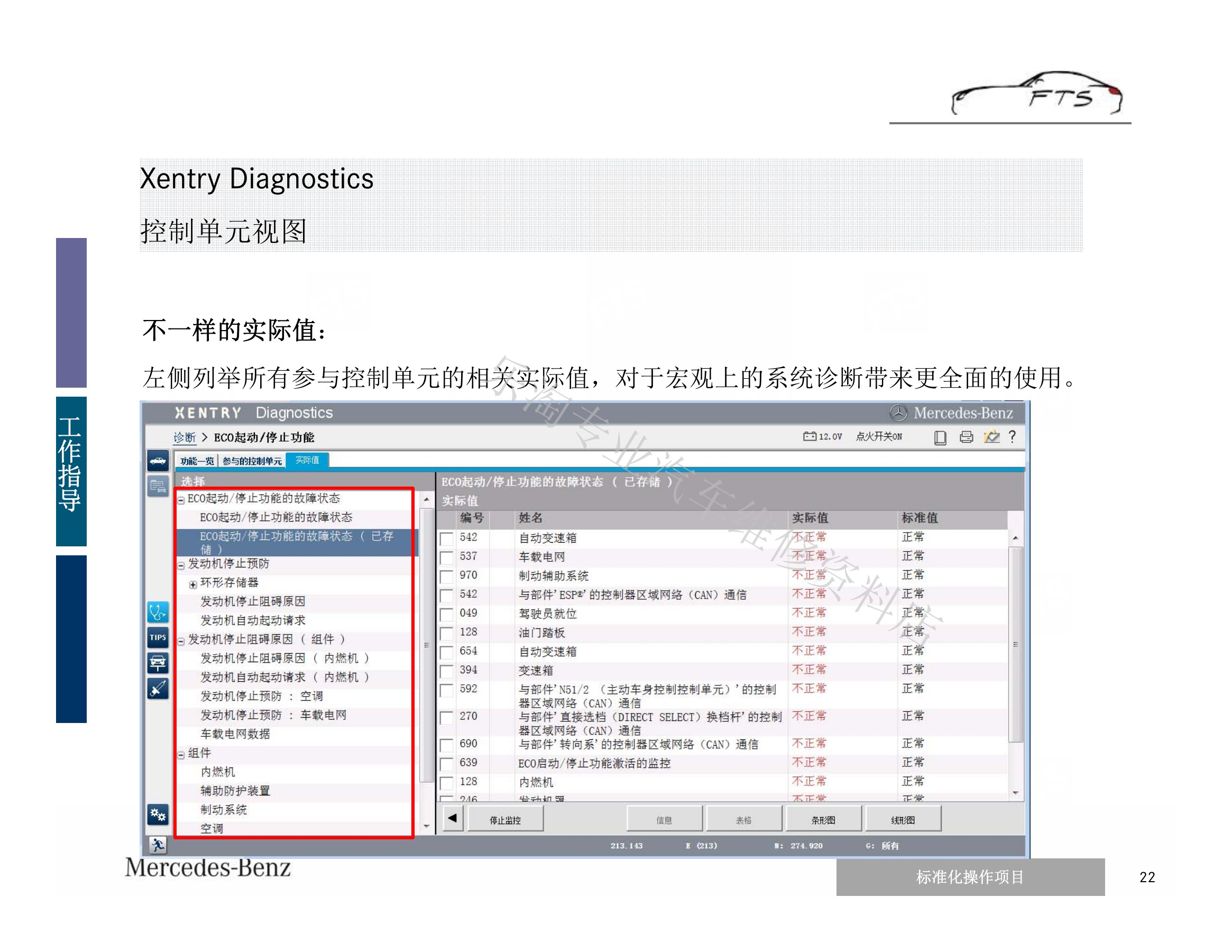

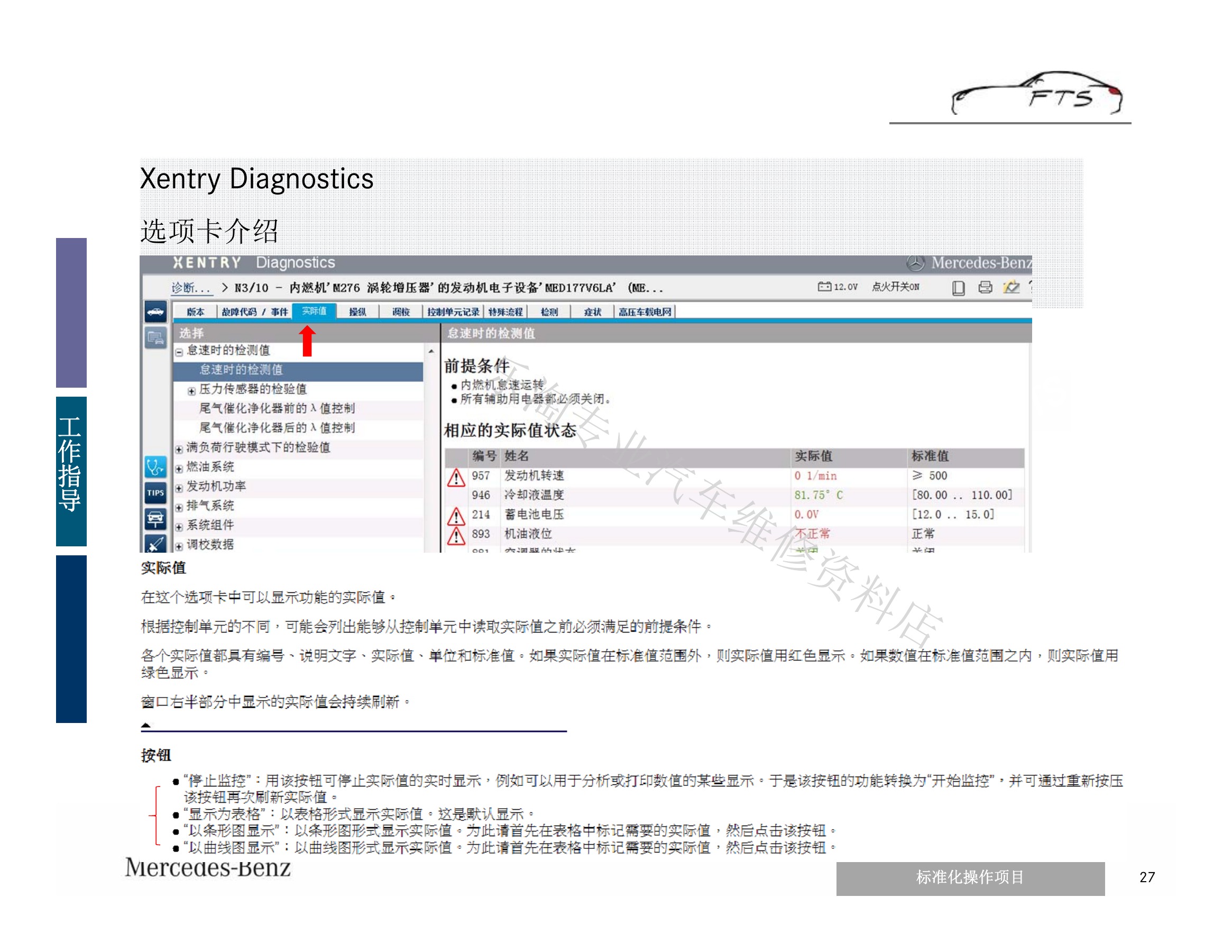

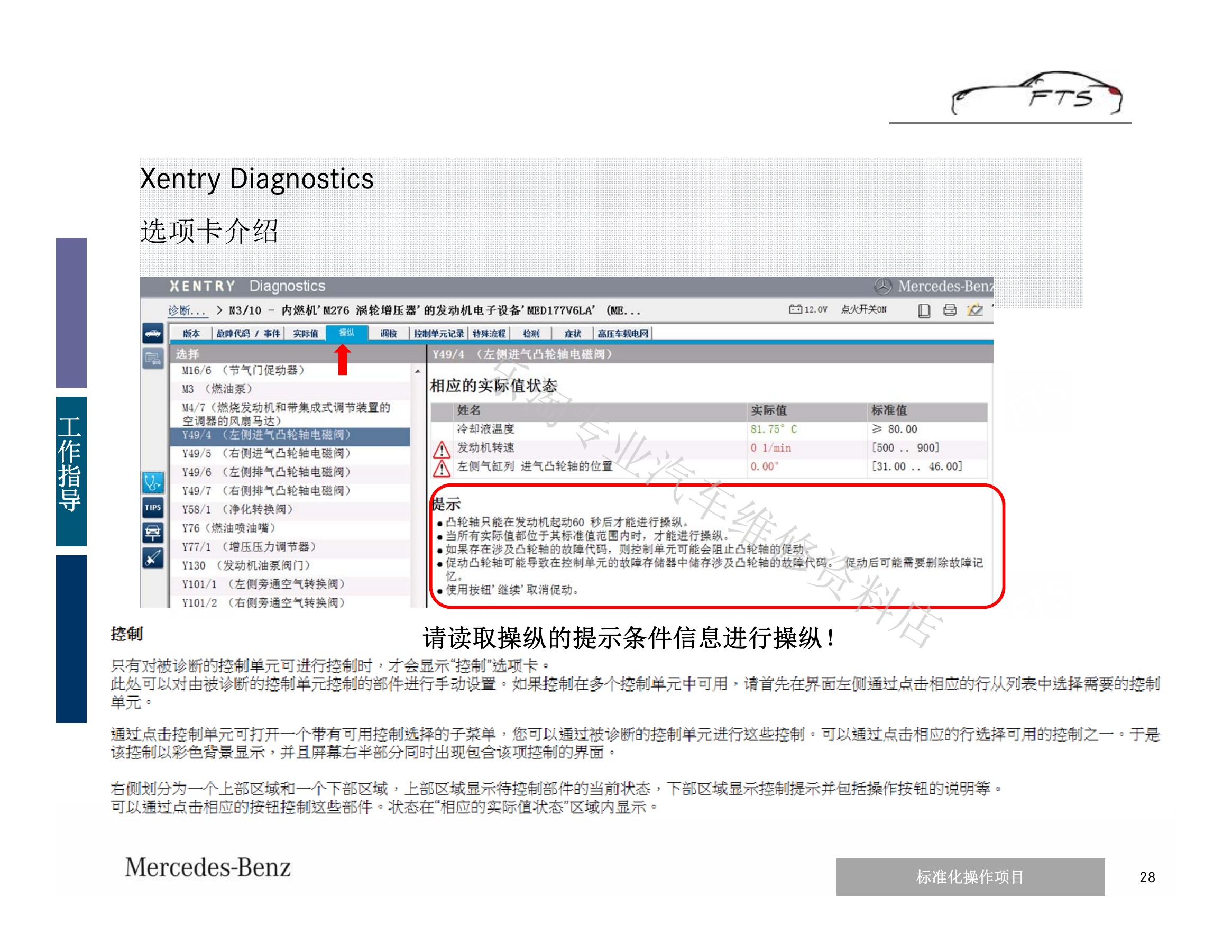

实际值需要结合单位、工况、目标值和相关物理量解释。激活测试用于验证控制链和执行器响应,但执行前必须确认机械安全、温度压力条件及车辆不会意外移动。

六、引导检测与检测步骤结果判读

六、引导检测与检测步骤结果判读(page-31)
六、引导检测与检测步骤结果判读(page-32)
六、引导检测与检测步骤结果判读(page-33)
六、引导检测与检测步骤结果判读(page-34)
六、引导检测与检测步骤结果判读(page-35)

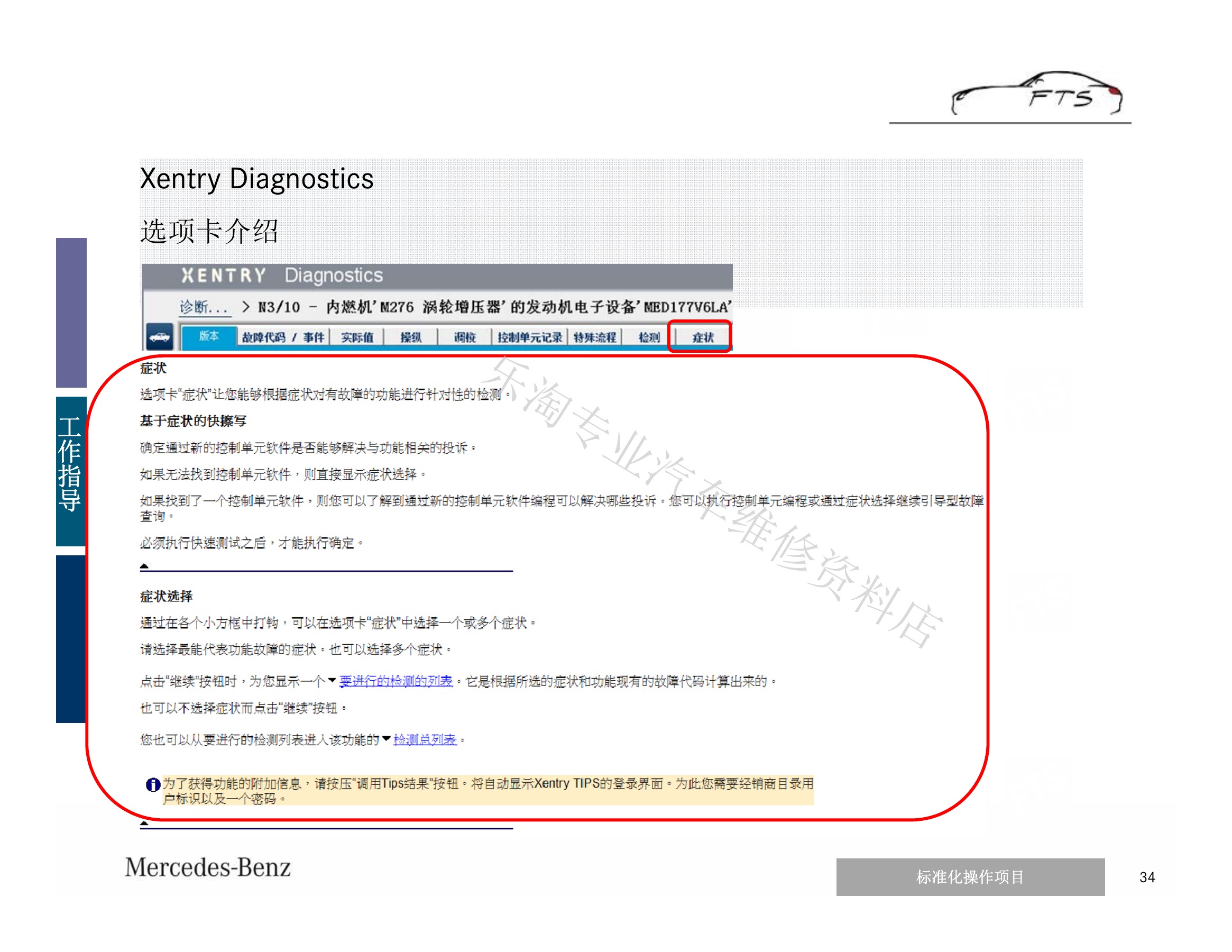

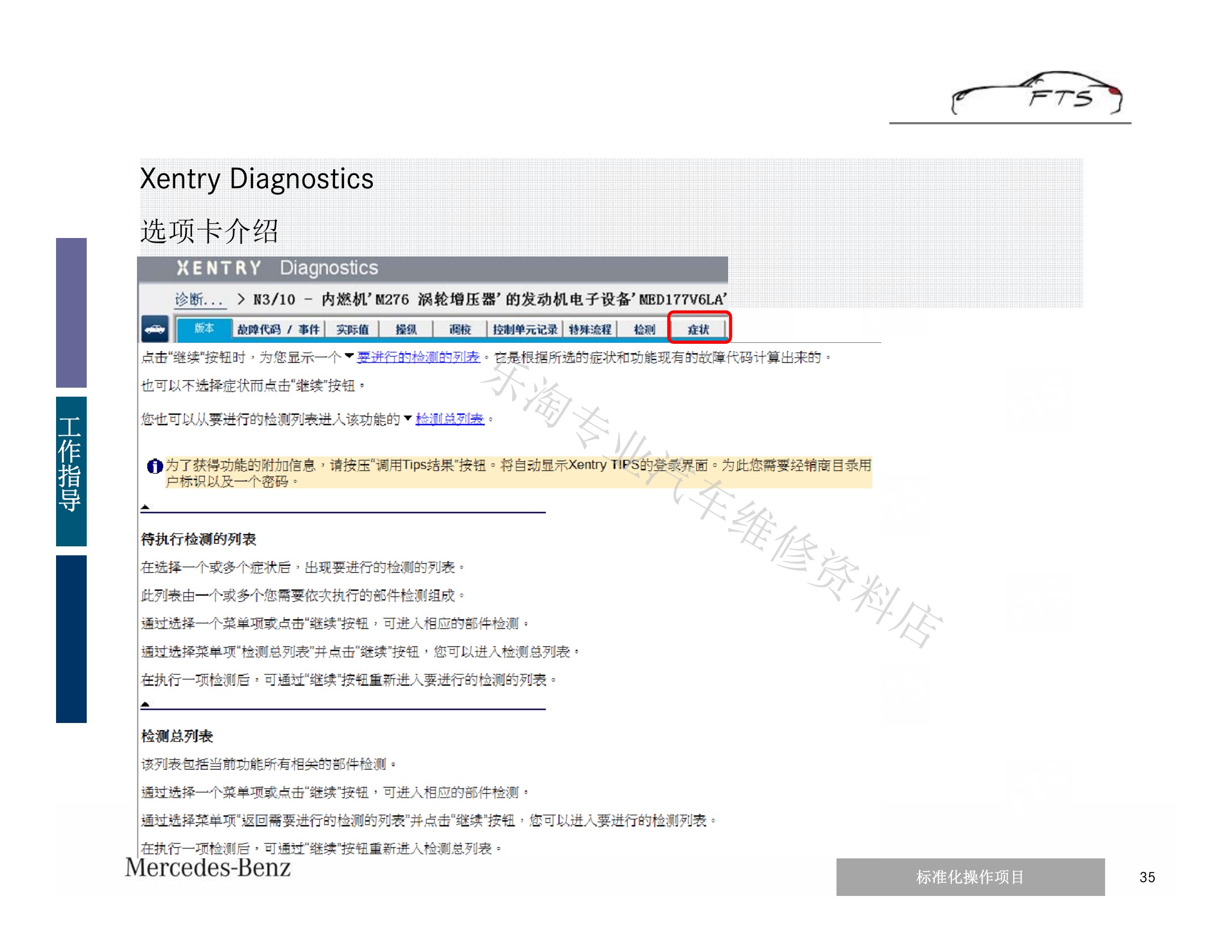

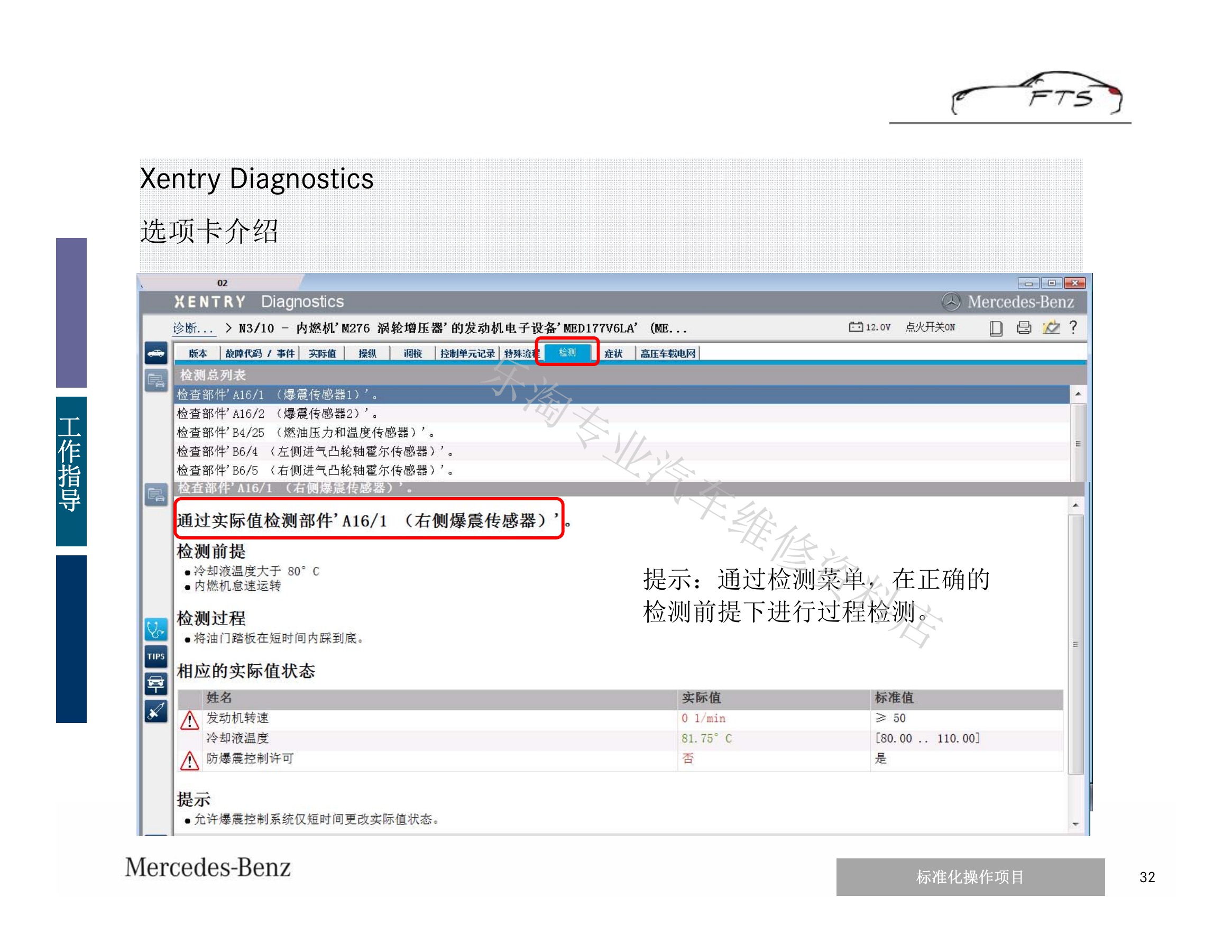

引导检测根据故障码和症状组织测试步骤。维修人员仍需确认前置条件、测点和设备连接正确,并根据结果理解故障发生在哪一层,而不是机械地按“继续”更换部件。

七、TIPS、WIS与故障案例资料联动

七、TIPS、WIS与故障案例资料联动(page-36)
七、TIPS、WIS与故障案例资料联动(page-37)
七、TIPS、WIS与故障案例资料联动(page-38)
七、TIPS、WIS与故障案例资料联动(page-39)
七、TIPS、WIS与故障案例资料联动(page-40)
七、TIPS、WIS与故障案例资料联动(page-41)
七、TIPS、WIS与故障案例资料联动(page-42)

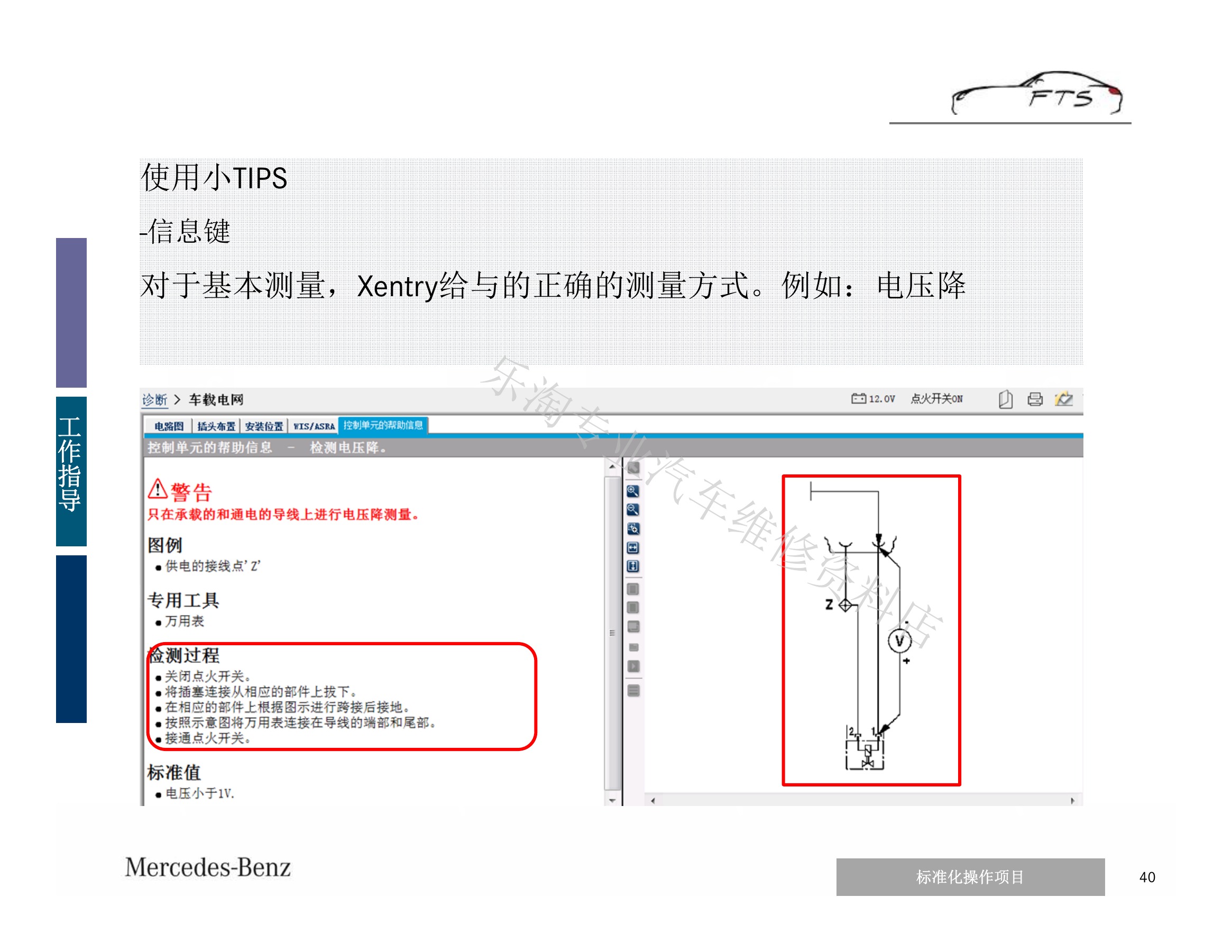

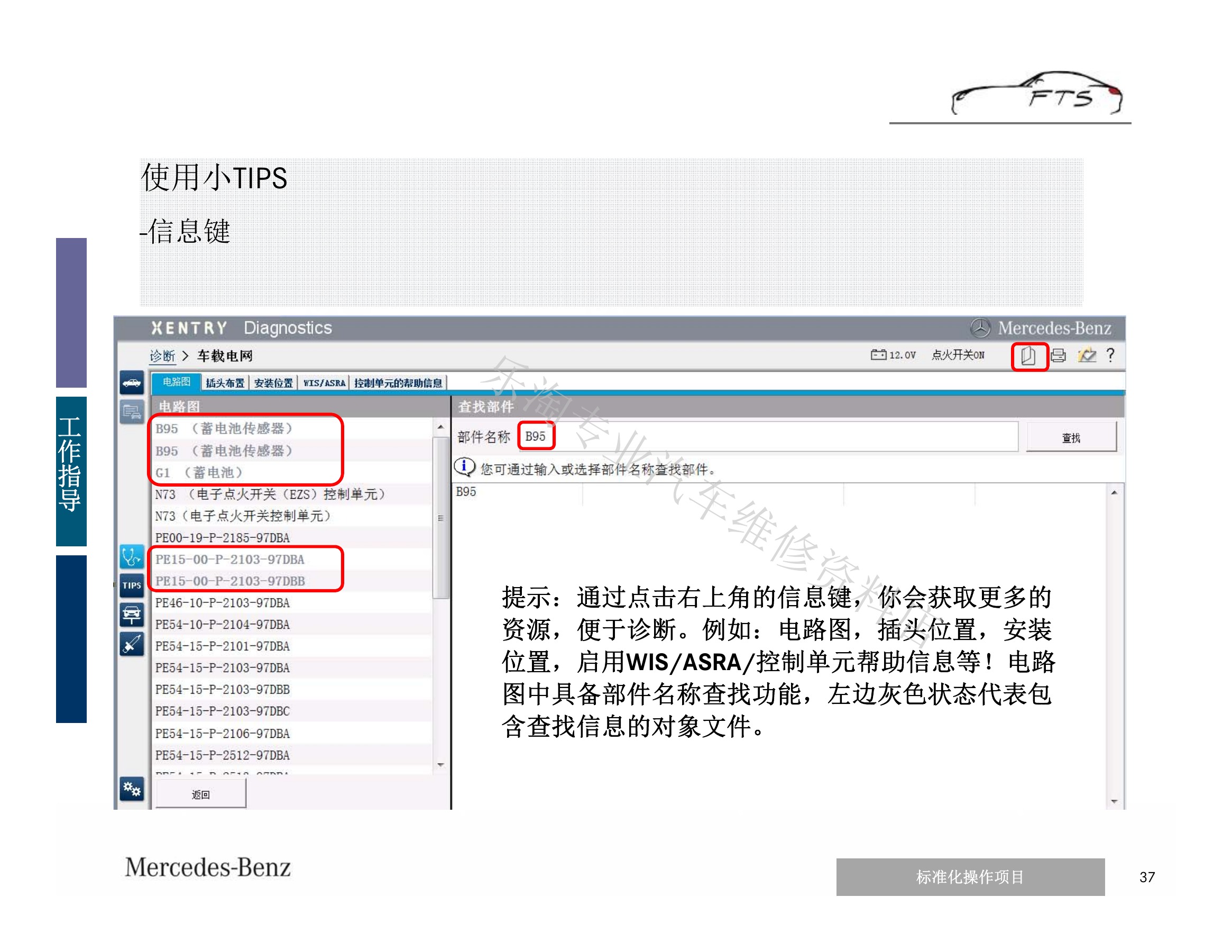

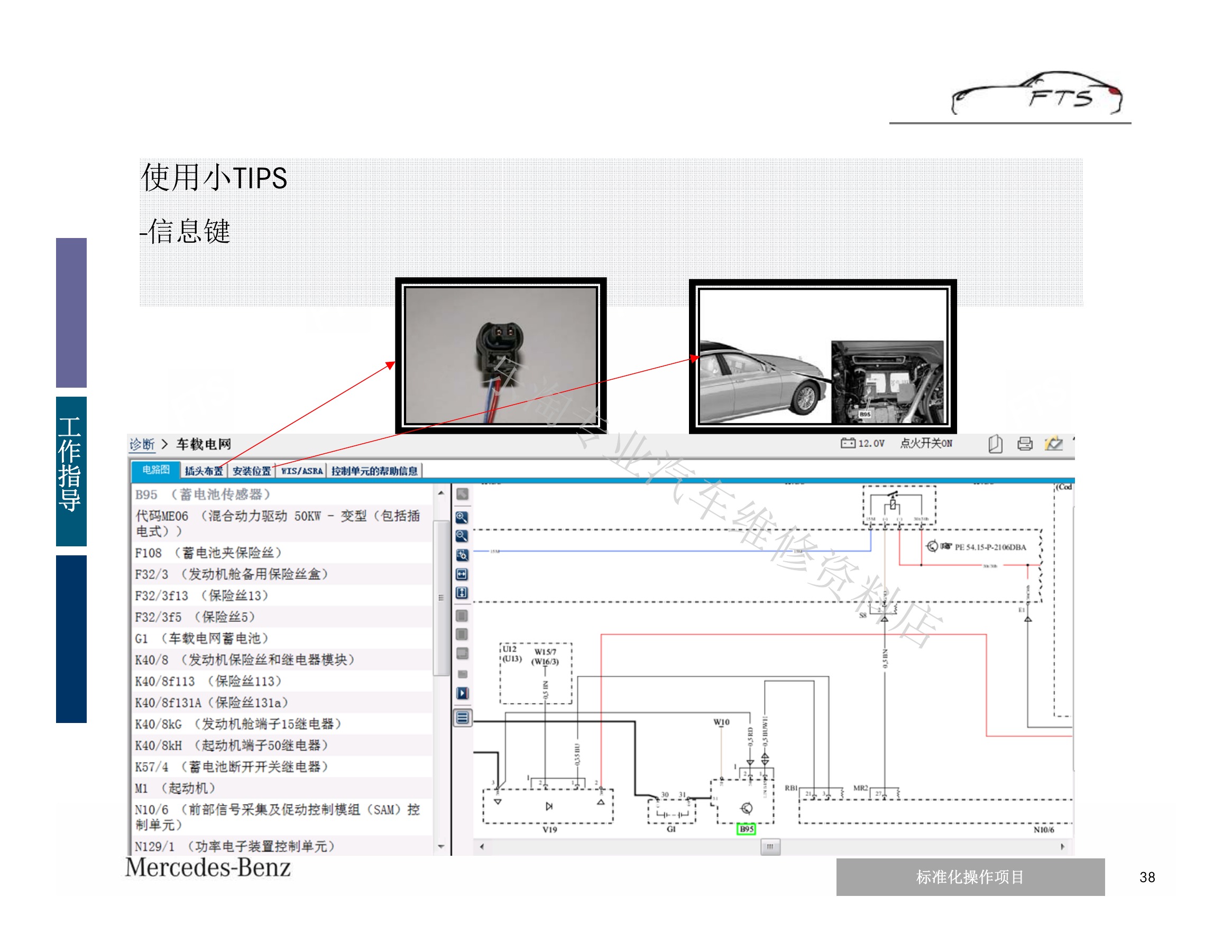

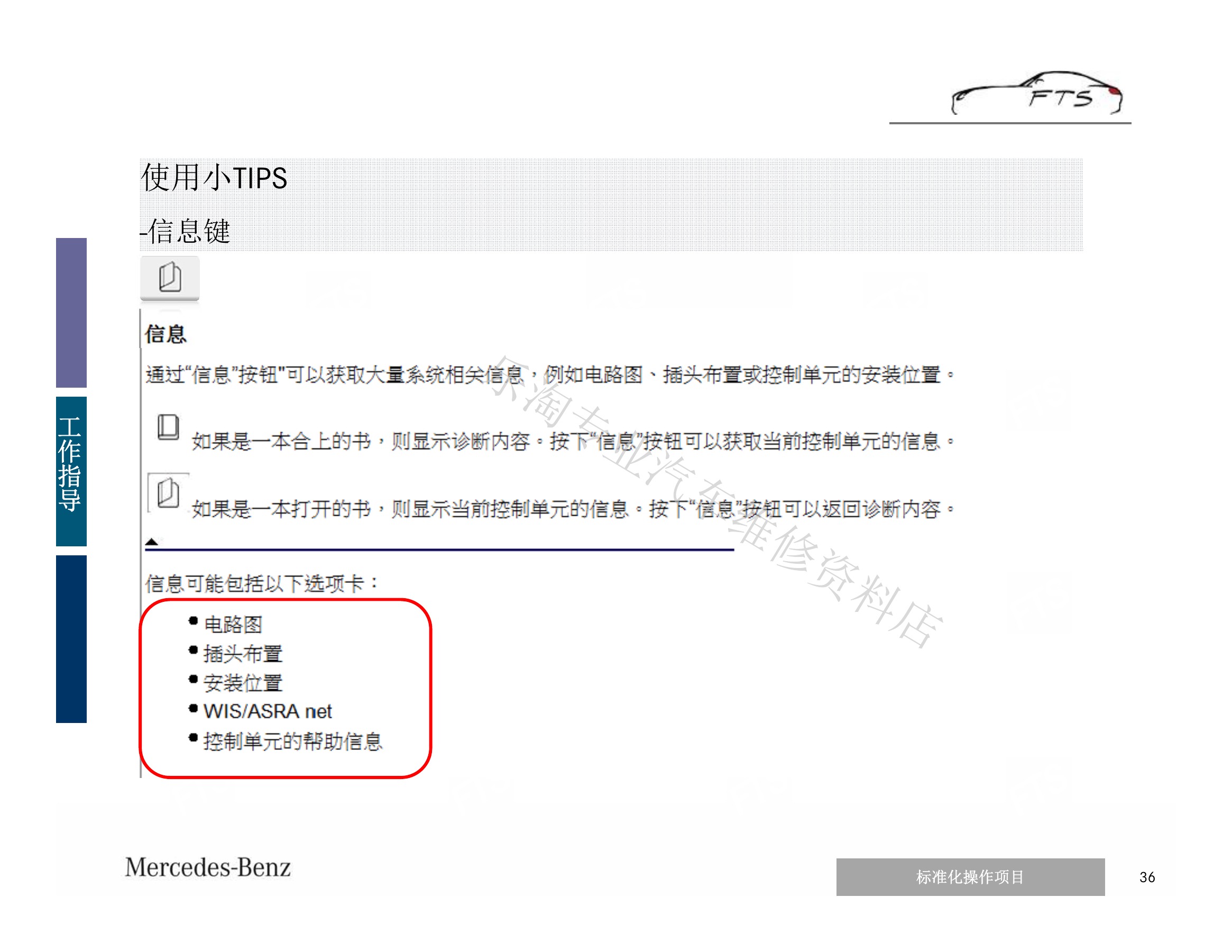

课程演示从诊断界面进入TIPS和WIS,结合故障症状、车型及控制单元查找案例和维修文件。历史案例只能作为线索,适用性必须按VIN、软件版本和当前措施重新核对。

八、电路图、部件位置与测量信息

八、电路图、部件位置与测量信息(page-43)
八、电路图、部件位置与测量信息(page-44)
八、电路图、部件位置与测量信息(page-45)

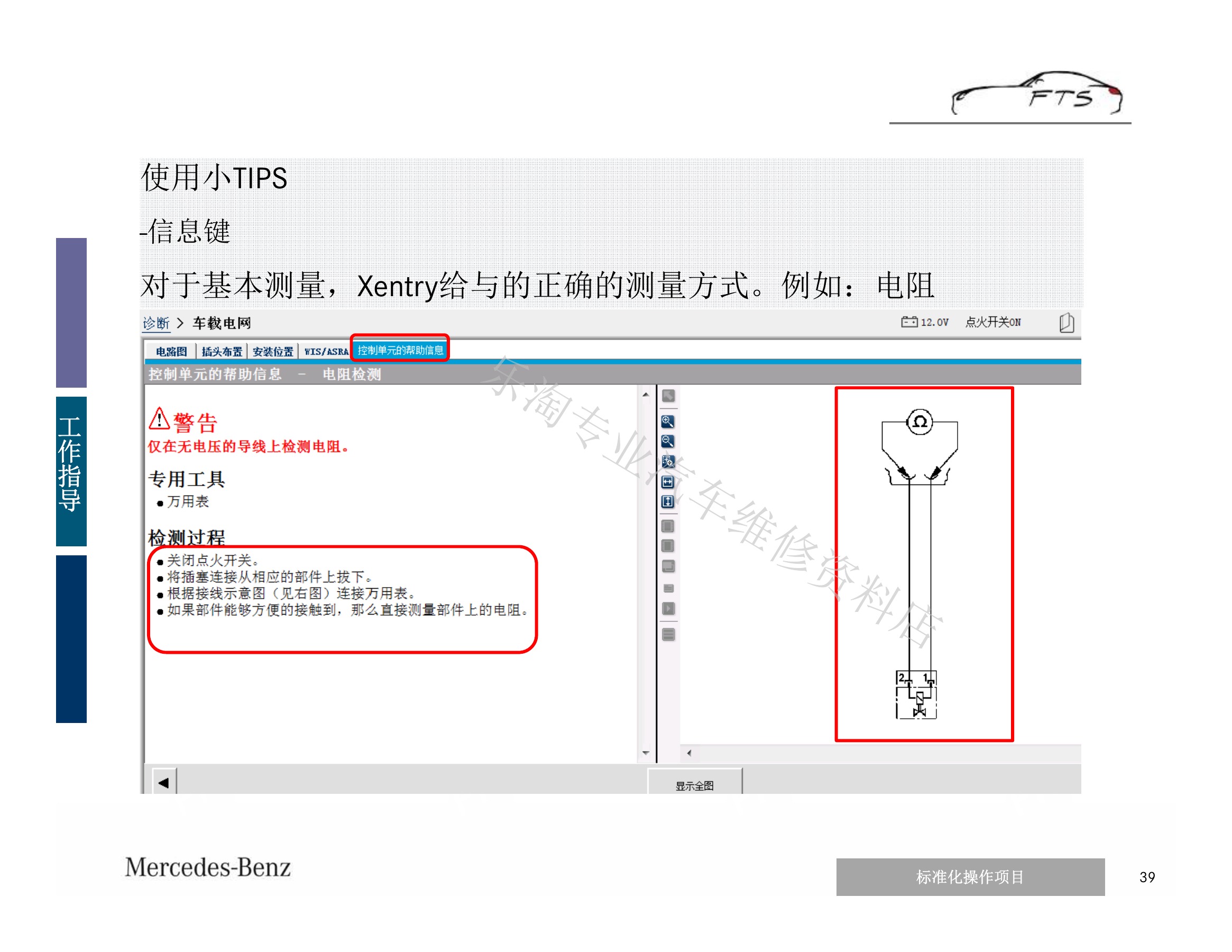

电路图用于确认供电、搭铁、连接器、网络和信号路径。进入实车测量前,应核对部件位置、针脚、测量条件和允许使用的适配器,避免用表笔损伤端子。

九、XENTRY诊断套件、VCI与连接电缆

九、XENTRY诊断套件、VCI与连接电缆(page-46)
九、XENTRY诊断套件、VCI与连接电缆(page-47)
九、XENTRY诊断套件、VCI与连接电缆(page-48)

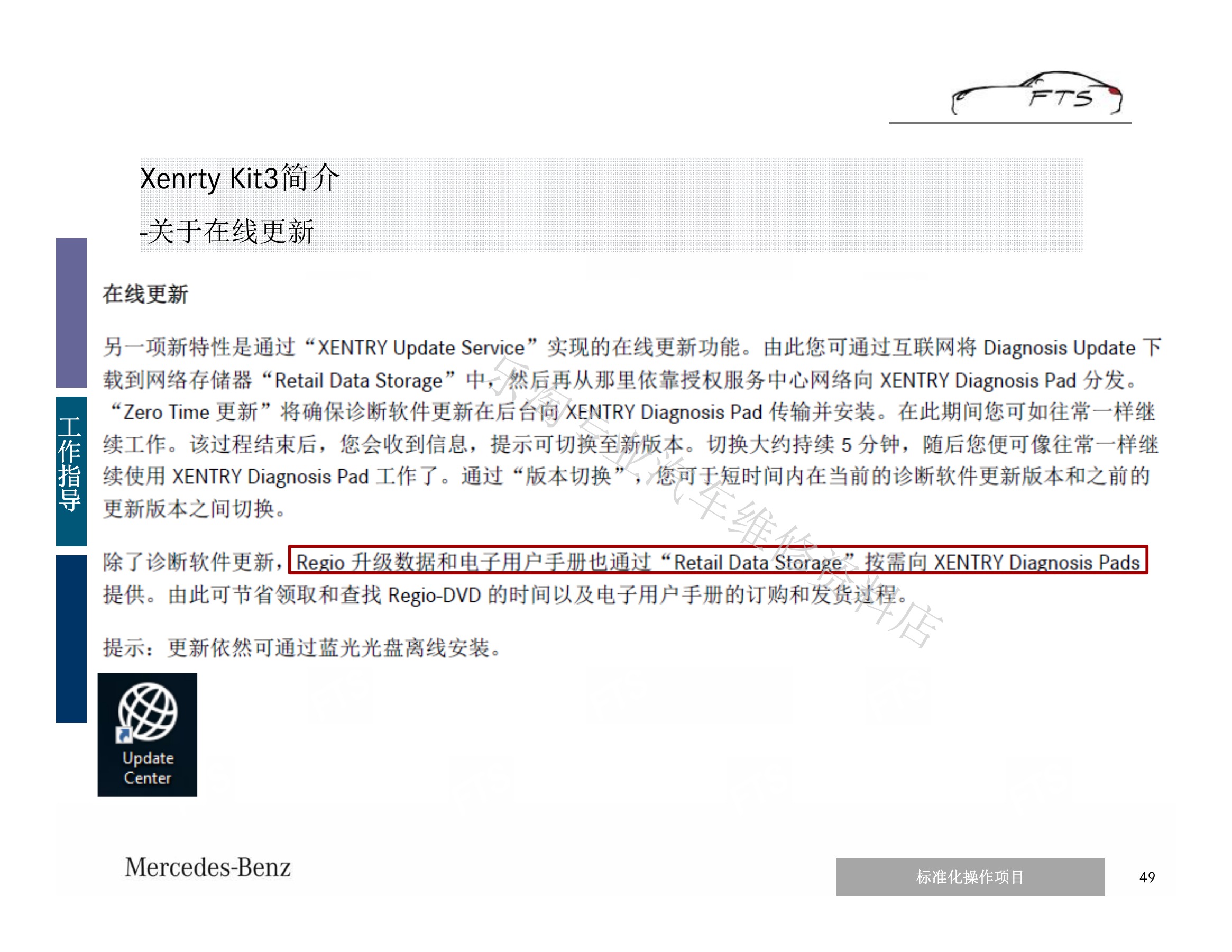

九、XENTRY诊断套件、VCI与连接电缆(page-49)

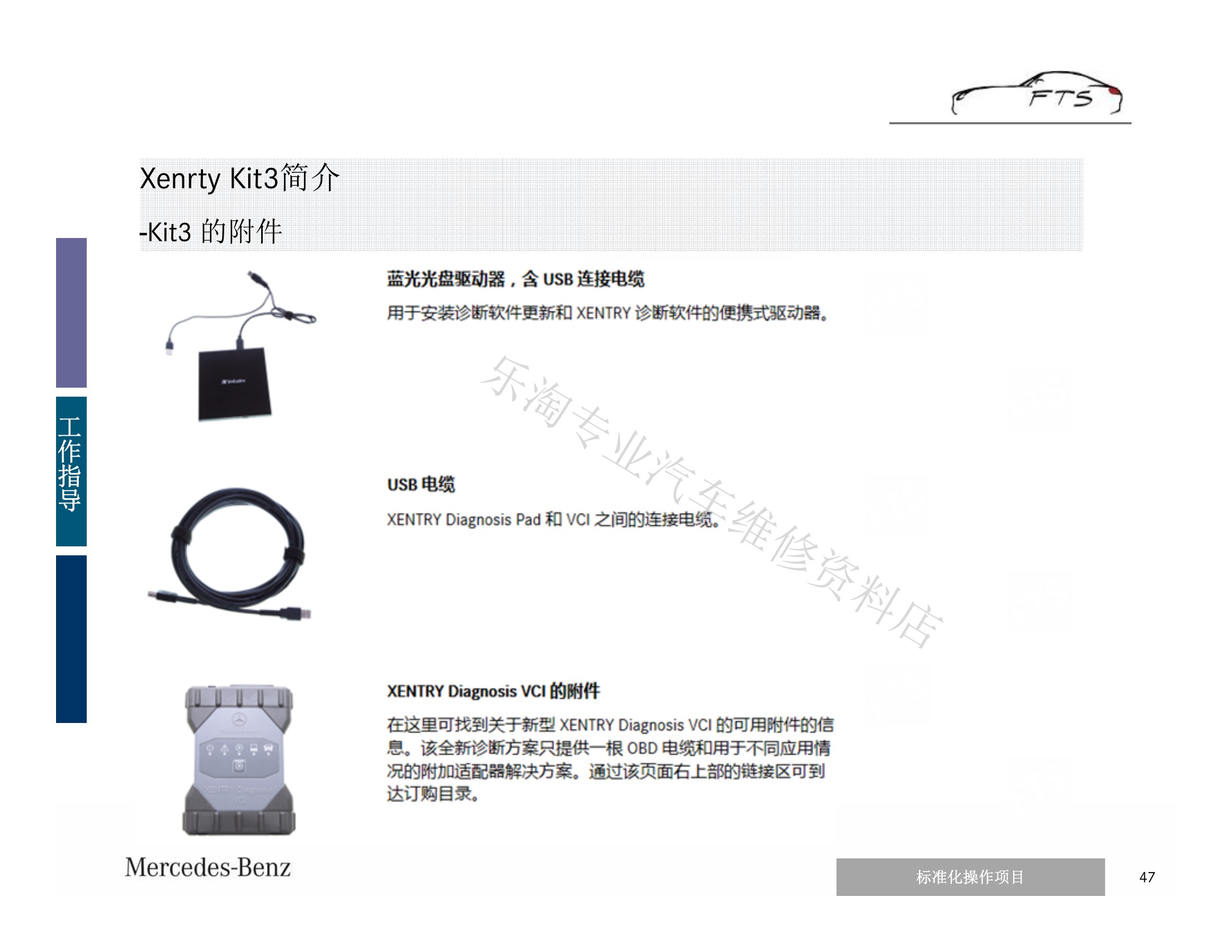

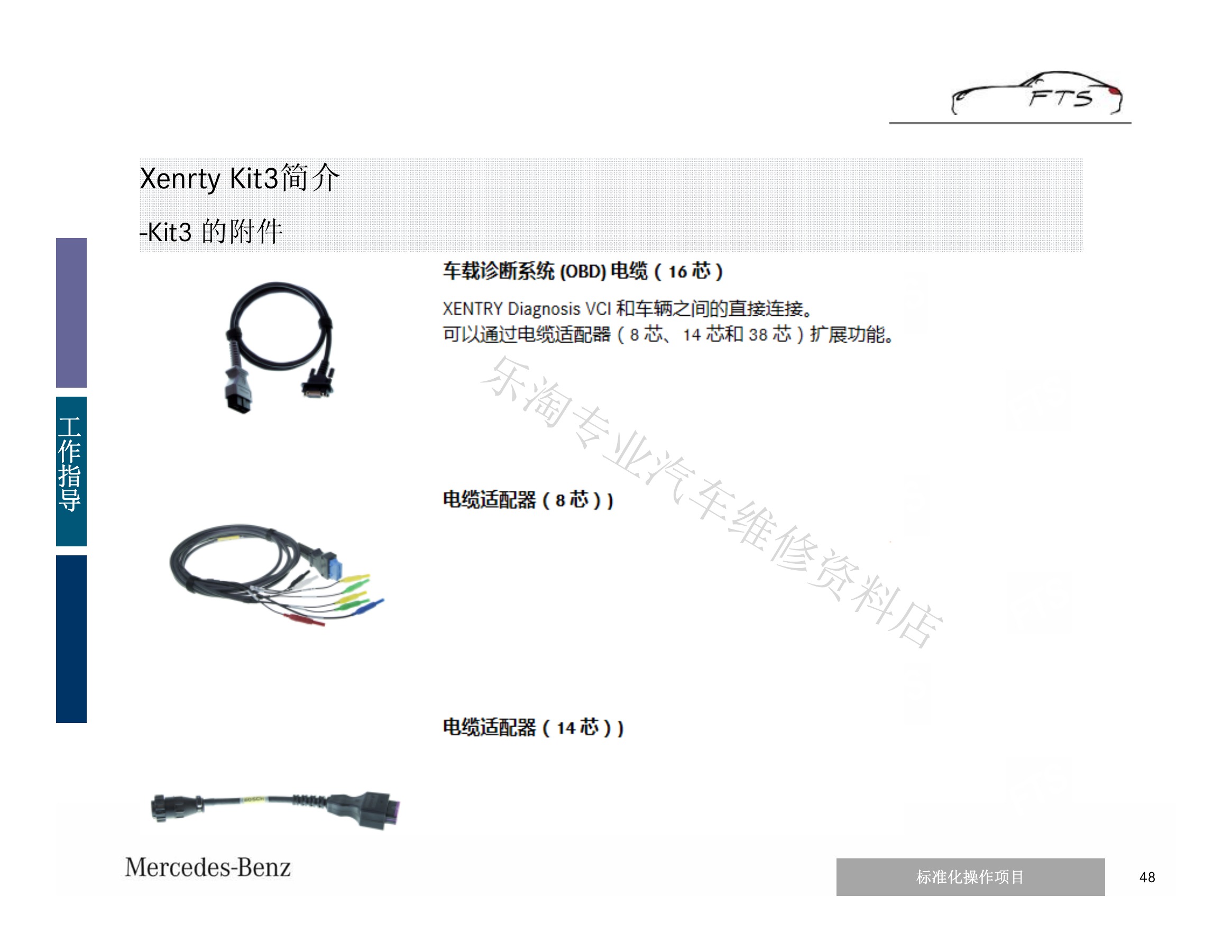

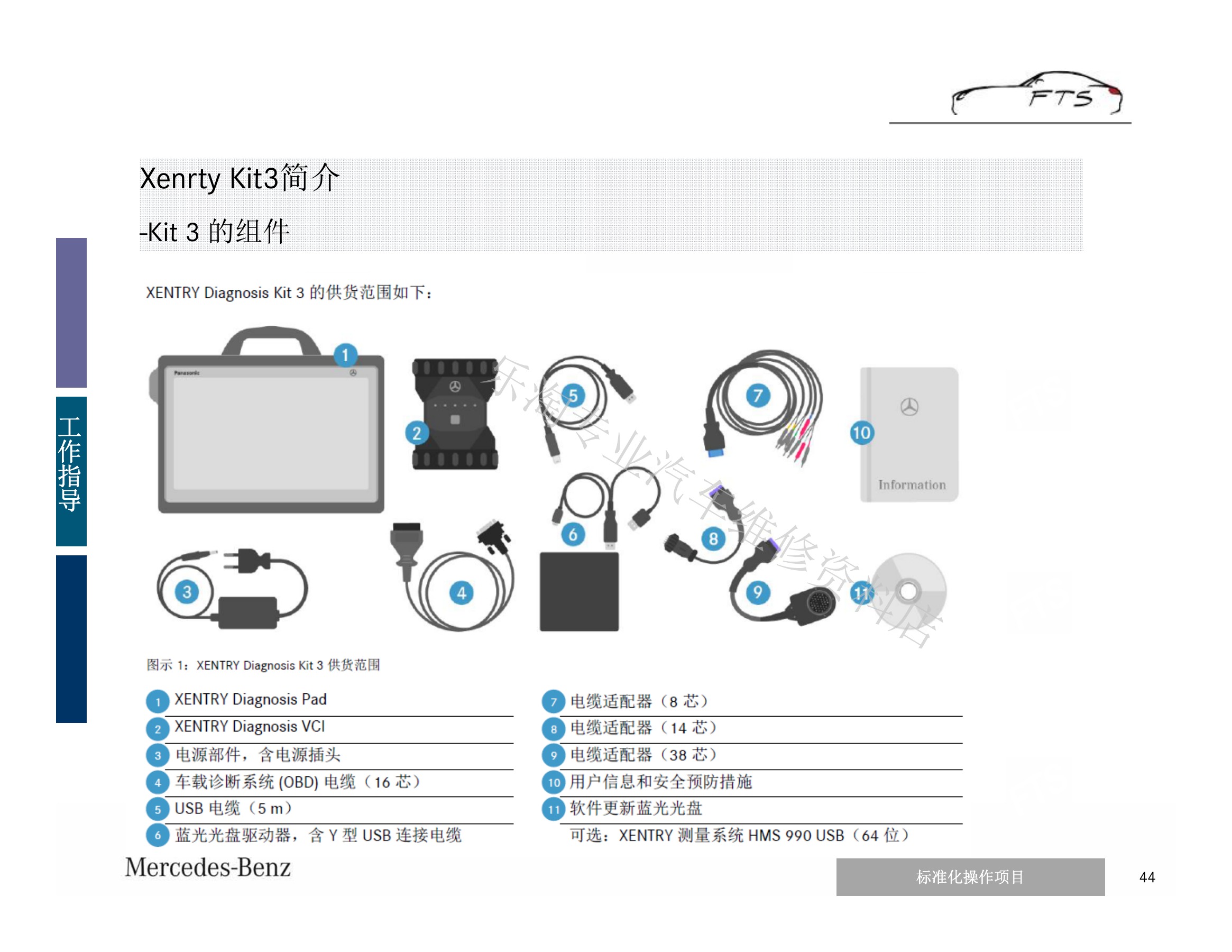

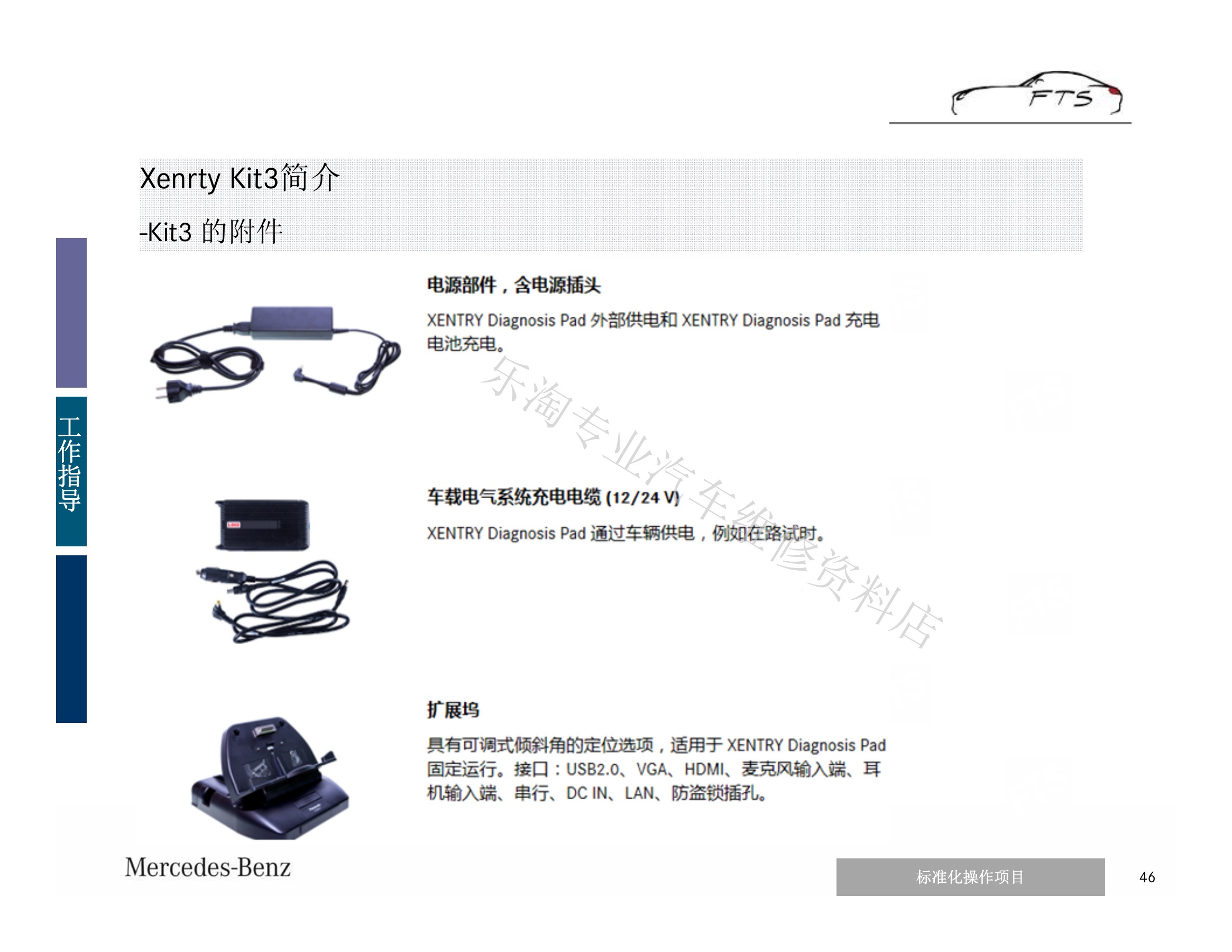

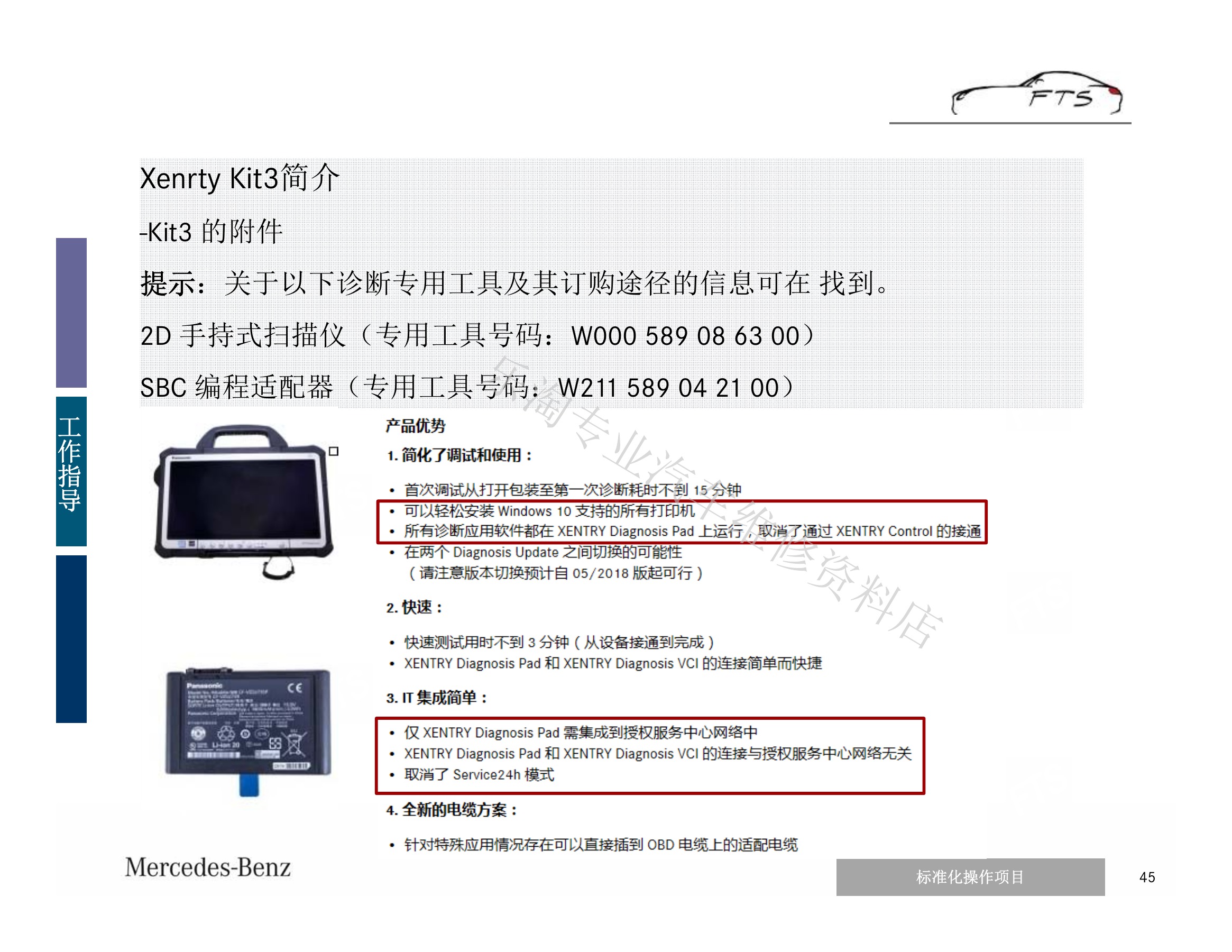

原资料列出当时诊断套件、VCI和若干连接电缆。设备代际与零件号会更新,实际配置应以当前厂家设备清单为准;发现通信问题时先检查电源、USB/网络、VCI状态和车辆诊断接口。

本文依据奔驰相关技术资料进行归纳与重新编排,文中技术图片由原资料高清导出并作裁边整理。不同车型、年款及配置可能存在差异,具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
